同步发电机的运行特性习题(精)

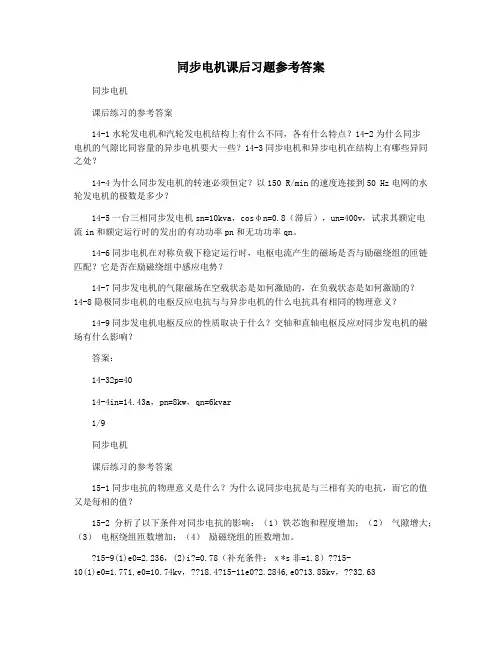

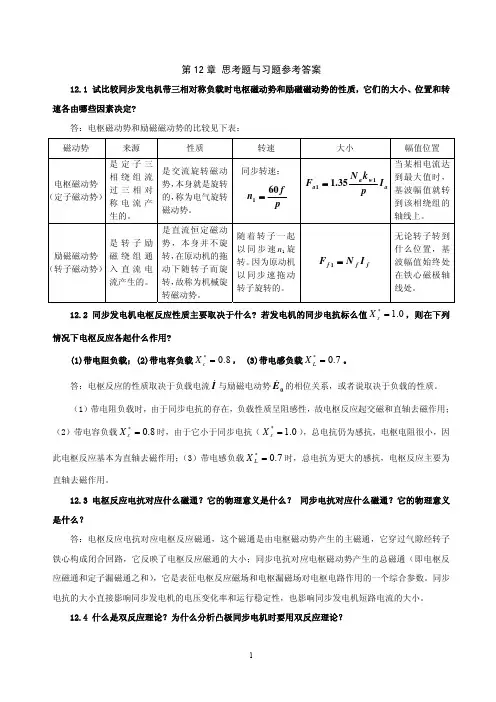

同步电机课后习题参考答案同步电机课后练习的参考答案14-1水轮发电机和汽轮发电机结构上有什么不同，各有什么特点？14-2为什么同步电机的气隙比同容量的异步电机要大一些？14-3同步电机和异步电机在结构上有哪些异同之处？14-4为什么同步发电机的转速必须恒定？以150 R/min的速度连接到50 Hz电网的水轮发电机的极数是多少？14-5一台三相同步发电机sn=10kva，cosφn=0.8（滞后），un=400v，试求其额定电流in和额定运行时的发出的有功功率pn和无功功率qn。

14-6同步电机在对称负载下稳定运行时，电枢电流产生的磁场是否与励磁绕组的匝链匹配？它是否在励磁绕组中感应电势？14-7同步发电机的气隙磁场在空载状态是如何激励的，在负载状态是如何激励的？14-8隐极同步电机的电枢反应电抗与与异步电机的什么电抗具有相同的物理意义？14-9同步发电机电枢反应的性质取决于什么？交轴和直轴电枢反应对同步发电机的磁场有什么影响？答案：14-32p=4014-4in=14.43a，pn=8kw，qn=6kvar1/9同步电机课后练习的参考答案15-1同步电抗的物理意义是什么？为什么说同步电抗是与三相有关的电抗，而它的值又是每相的值？15-2分析了以下条件对同步电抗的影响：（1）铁芯饱和程度增加；（2）气隙增大；（3）电枢绕组匝数增加；（4）励磁绕组的匝数增加。

?15-9(1)e0=2.236，(2)i?=0.78（补充条件：ｘ*s非=1.8）??15-10(1)e0=1.771,e0=10.74kv，??18.4?15-11e0?2.2846,e0?13.85kv，??32.6315-12e0？12534.88v？？57.42，身份证？387.61a，智商？247.7a16-1为什么同步发电机的稳态短路电流不大，短路特性为何是一直线？如果将电机的转速降到0.5n1则短路特性，测量结果有何变化？16-2什么是短路率？与之相关的因素有哪些？16-3已知同步发电机的空载和短路特性，试画图说明求取ｘd非和kc的方法。

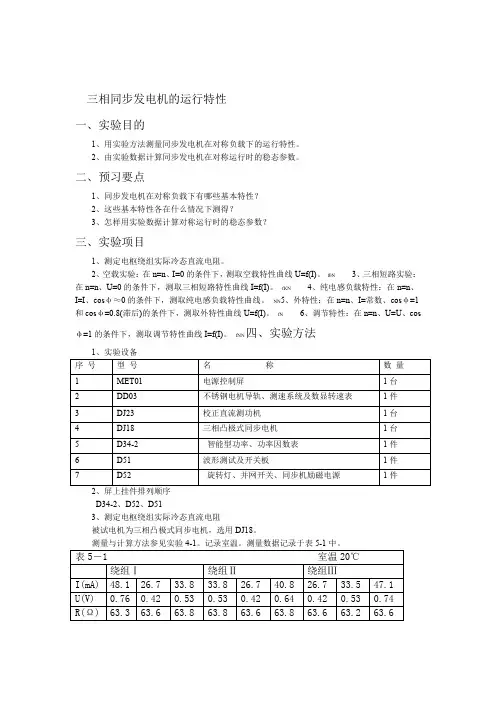

三相同步发电机的运行特性一、实验目的1、用实验方法测量同步发电机在对称负载下的运行特性。

2、由实验数据计算同步发电机在对称运行时的稳态参数。

二、预习要点1、同步发电机在对称负载下有哪些基本特性？2、这些基本特性各在什么情况下测得？3、怎样用实验数据计算对称运行时的稳态参数？三、实验项目1、测定电枢绕组实际冷态直流电阻。

2、空载实验：在n=n、I=0的条件下，测取空载特性曲线U=f(I)。

f0N3、三相短路实验：在n=n、U=0的条件下，测取三相短路特性曲线I=f(I)。

fKN4、纯电感负载特性：在n=n、I=I、cosφ≈0的条件下，测取纯电感负载特性曲线。

NN5、外特性：在n=n、I=常数、cosφ=1和cosφ=0.8(滞后)的条件下，测取外特性曲线U=f(I)。

fN6、调节特性：在n=n、U=U、cosφ=1的条件下，测取调节特性曲线I=f(I)。

fNN四、实验方法2、屏上挂件排列顺序D34-2、D52、D513、测定电枢绕组实际冷态直流电阻被试电机为三相凸极式同步电机，选用DJ18。

COSФ三相同步发电机实验接线图图5-1 IS*1A R L AW*同步电机组绕磁励XVAVRY L SG源A －Z~C3电I B4、空载实验(1) 按图5-1接线，校正直流测功机ＭＧ按他励方式联接，用作电动机拖动三相同步发电机ＧＳ旋转，ＧＳ的定子绕组为Y形接法(U=220V)。

R用R4组件上的90Ω与90Ω串联加R6上90Ωf2N与90Ω并联共225Ω阻值，R用R2上的180Ω电阻值，R用R1上的1800Ω电阻值。

开关S，1st f1S选用D51挂箱。

2(2) 调节D52上的24V励磁电源串接的R至最大位置。

调节MG的电枢串联电阻R至最大值，stf2MG的励磁调节电阻R至最小值。

开关S、S均断开。

将控制屏左侧调压器旋钮向逆时针方向旋2f11转退到零位，检查控制屏上的电源总开关、电枢电源开关及励磁电源开关都须在“关”断的位置，作好实验开机准备。

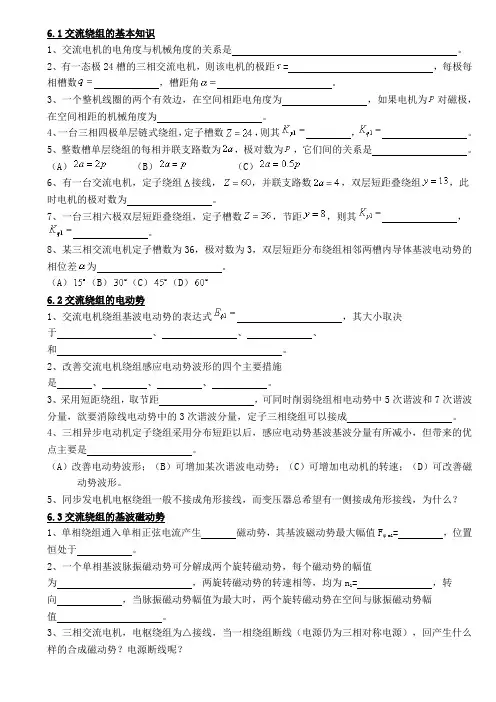

6.1交流绕组的基本知识1、交流电机的电角度与机械角度的关系是。

2、有一态极24槽的三相交流电机，则该电机的极距= ，每极每相槽数，槽距角。

3、一个整机线圈的两个有效边，在空间相距电角度为，如果电机为对磁极，在空间相距的机械角度为。

4、一台三相四极单层链式绕组，定子槽数，则其，。

5、整数槽单层绕组的每相并联支路数为，极对数为，它们间的关系是。

（A）（B）（C）6、有一台交流电机，定子绕组接线，，并联支路数，双层短距叠绕组，此时电机的极对数为。

7、一台三相六极双层短距叠绕组，定子槽数，节距，则其，。

8、某三相交流电机定子槽数为36，极对数为3，双层短距分布绕组相邻两槽内导体基波电动势的相位差为。

（A）（B）（C）（D）6.2交流绕组的电动势1、交流电机绕组基波电动势的表达式，其大小取决于、、、和。

2、改善交流电机绕组感应电动势波形的四个主要措施是、、、。

3、采用短距绕组，取节距，可同时削弱绕组相电动势中5次谐波和7次谐波分量，欲要消除线电动势中的3次谐波分量，定子三相绕组可以接成。

4、三相异步电动机定子绕组采用分布短距以后，感应电动势基波基波分量有所减小，但带来的优点主要是。

（A）改善电动势波形；（B）可增加某次谐波电动势；（C）可增加电动机的转速；（D）可改善磁动势波形。

5、同步发电机电枢绕组一般不接成角形接线，而变压器总希望有一侧接成角形接线，为什么？6.3交流绕组的基波磁动势1、单相绕组通入单相正弦电流产生磁动势，其基波磁动势最大幅值Fφm1= ，位置恒处于。

2、一个单相基波脉振磁动势可分解成两个旋转磁动势，每个磁动势的幅值= ，转为，两旋转磁动势的转速相等，均为n1向，当脉振磁动势幅值为最大时，两个旋转磁动势在空间与脉振磁动势幅值。

3、三相交流电机，电枢绕组为△接线，当一相绕组断线（电源仍为三相对称电源），回产生什么样的合成磁动势？电源断线呢？4、三相交流电机，电枢绕组为Y接线，当一相绕组断线（电源仍为三相对称电源），回产生什么样的合成磁动势？电源断线呢？5、试述短距系数和分布系数的物理意义，这两系数为什么总是小于1的？6、产生圆形旋转磁动势的条件是，若在的三相对称绕组里通入，，的三相电流，电弧度/秒，则产生的旋转磁动势的的转速为，转向为，当瞬间，脉振磁动势幅值在。

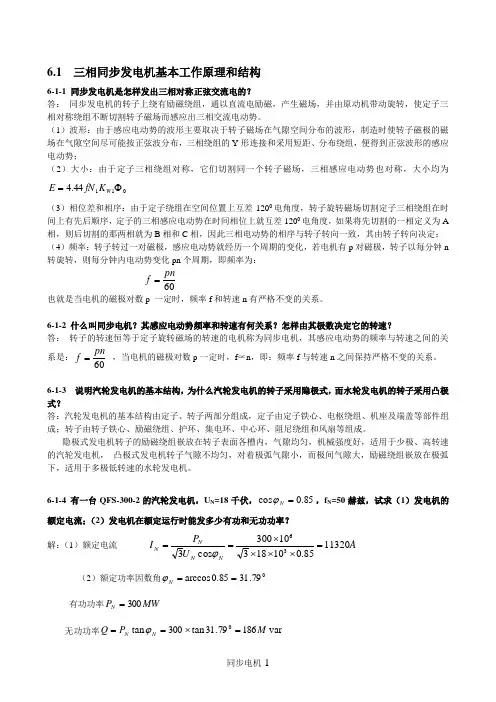

6.1 三相同步发电机基本工作原理和结构6-1-1 同步发电机是怎样发出三相对称正弦交流电的？答： 同步发电机的转子上绕有励磁绕组，通以直流电励磁，产生磁场，并由原动机带动旋转，使定子三相对称绕组不断切割转子磁场而感应出三相交流电动势。

（1）波形：由于感应电动势的波形主要取决于转子磁场在气隙空间分布的波形，制造时使转子磁极的磁场在气隙空间尽可能按正弦波分布，三相绕组的Y 形连接和采用短距、分布绕组，便得到正弦波形的感应电动势；（2）大小：由于定子三相绕组对称，它们切割同一个转子磁场，三相感应电动势也对称，大小均为01144.4Φ=W K fN E（3）相位差和相序：由于定子绕组在空间位置上互差1200电角度，转子旋转磁场切割定子三相绕组在时间上有先后顺序，定子的三相感应电动势在时间相位上就互差1200电角度，如果将先切割的一相定义为A 相，则后切割的那两相就为B 相和C 相，因此三相电动势的相序与转子转向一致，其由转子转向决定； （4）频率：转子转过一对磁极，感应电动势就经历一个周期的变化，若电机有p 对磁极，转子以每分钟n 转旋转，则每分钟内电动势变化pn 个周期，即频率为：60pn f =也就是当电机的磁极对数p 一定时，频率f 和转速n 有严格不变的关系。

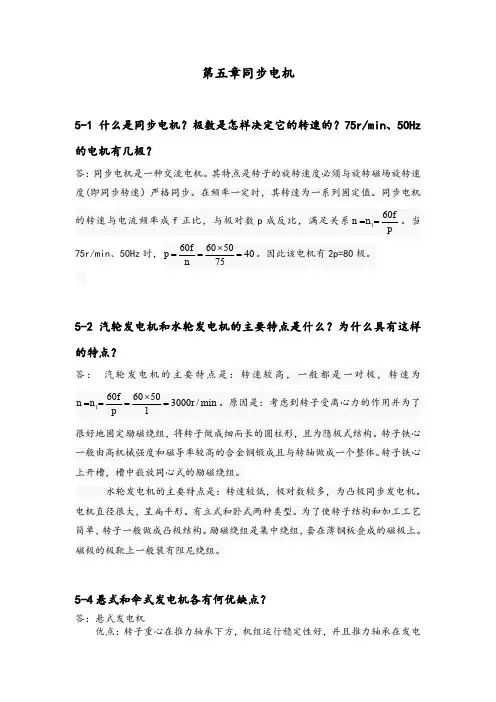

6-1-2 什么叫同步电机？其感应电动势频率和转速有何关系？怎样由其极数决定它的转速？答： 转子的转速恒等于定子旋转磁场的转速的电机称为同步电机，其感应电动势的频率与转速之间的关系是：60pnf =，当电机的磁极对数p 一定时，f ∝n ，即：频率f 与转速n 之间保持严格不变的关系。

6-1-3 说明汽轮发电机的基本结构，为什么汽轮发电机的转子采用隐极式，而水轮发电机的转子采用凸极式？答：汽轮发电机的基本结构由定子、转子两部分组成，定子由定子铁心、电枢绕组、机座及端盖等部件组成；转子由转子铁心、励磁绕组、护环、集电环、中心环、阻尼绕组和风扇等组成。

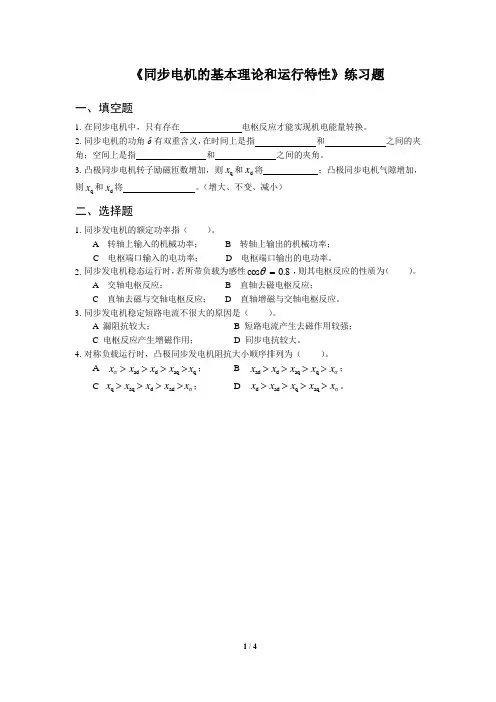

《同步电机的基本理论和运行特性》练习题一、填空题1.在同步电机中，只有存在电枢反应才能实现机电能量转换。

2.同步电机的功角δ有双重含义，在时间上是指和之间的夹角；空间上是指和之间的夹角。

3.凸极同步电机转子励磁匝数增加，则x q 和x d 将；凸极同步电机气隙增加，则xq和x d 将。

（增大、不变、减小）二、选择题1.同步发电机的额定功率指（）。

A 转轴上输入的机械功率；B 转轴上输出的机械功率；C 电枢端口输入的电功率；D 电枢端口输出的电功率。

2.同步发电机稳态运行时，若所带负载为感性cosθ= 0.8 ，则其电枢反应的性质为（）。

A 交轴电枢反应；B 直轴去磁电枢反应；C 直轴去磁与交轴电枢反应；D 直轴增磁与交轴电枢反应。

3.同步发电机稳定短路电流不很大的原因是（）。

A 漏阻抗较大；B 短路电流产生去磁作用较强；C 电枢反应产生增磁作用；D 同步电抗较大。

4.对称负载运行时，凸极同步发电机阻抗大小顺序排列为（）。

A xσ >x ad >x d >x aq >x q ；BC x q >x aq >x d >x ad >xσ；D xad>xd>xaq>xq>xσ；xd>xad>xq>xaq>xσ。

5.同步补偿机的作用是（）。

A 补偿电网电力不足；B 改善电网功率因数；C 作为用户的备用电源；D 作为同步发电机的励磁电源。

三、判断题1. 负载运行的凸极同步发电机，励磁绕组突然断线，则电磁功率为零。

（）2. 同步发电机的功率因数总是滞后的。

（）3. 同步发电机电枢反应的性质取决于负载的性质。

（）4. 同步发电机的短路特性曲线与其空载特性曲线相似。

（）5. 同步发电机的稳态短路电流很大。

（）6. 利用空载特性和短路特性可以测定同步发电机的直轴同步电抗和交轴同步电抗。

（）7. 凸极同步电机中直轴电枢反应电抗大于交轴电枢反应电抗。

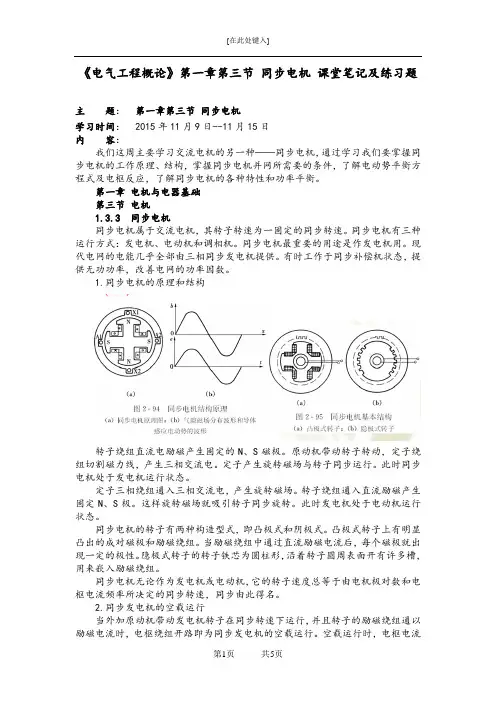

《电气工程概论》第一章第三节同步电机课堂笔记及练习题主题：第一章第三节同步电机学习时间： 2015年11月9日--11月15日内容：我们这周主要学习交流电机的另一种——同步电机，通过学习我们要掌握同步电机的工作原理、结构，掌握同步电机并网所需要的条件，了解电动势平衡方程式及电枢反应，了解同步电机的各种特性和功率平衡。

第一章电机与电器基础第三节电机1.3.3 同步电机同步电机属于交流电机，其转子转速为一固定的同步转速。

同步电机有三种运行方式：发电机、电动机和调相机。

同步电机最重要的用途是作发电机用。

现代电网的电能几乎全部由三相同步发电机提供。

有时工作于同步补偿机状态，提供无功功率，改善电网的功率因数。

1.同步电机的原理和结构转子绕组直流电励磁产生固定的N、S磁极。

原动机带动转子转动，定子绕组切割磁力线，产生三相交流电。

定子产生旋转磁场与转子同步运行。

此时同步电机处于发电机运行状态。

定子三相绕组通入三相交流电，产生旋转磁场。

转子绕组通入直流励磁产生固定N、S极。

这样旋转磁场就吸引转子同步旋转。

此时发电机处于电动机运行状态。

同步电机的转子有两种构造型式，即凸极式和阴极式。

凸极式转子上有明显凸出的成对磁极和励磁绕组。

当励磁绕组中通过直流励磁电流后，每个磁极就出现一定的极性。

隐极式转子的转子铁芯为圆柱形，沿着转子圆周表面开有许多槽，用来嵌入励磁绕组。

同步电机无论作为发电机或电动机，它的转子速度总等于由电机极对数和电枢电流频率所决定的同步转速，同步由此得名。

2.同步发电机的空载运行当外加原动机带动发电机转子在同步转速下运行，并且转子的励磁绕组通以励磁电流时，电枢绕组开路即为同步发电机的空载运行。

空载运行时，电枢电流等于零，其气隙磁场由转子磁动势单独建立。

电枢绕组切割旋转磁场产生感应电动势，电枢绕组开路时的端电压等于空载电动势。

3.同步发电机的负载运行（1）电枢反应及电动势方程当负载运行时，三相对称电流流过定子三相绕组，形成电枢旋转磁动势，它与转子旋转磁动势同步，且转向相同。

《电机技术》精编习题与答案变压器的工作原理和基本结构基础题1、 变压器是利用___________原理来工作的。

2、 变压器的主要结构有___________、___________。

3、 一台单相变压器，kVA S N 5000=，kV U U N N 3.6/10/21=，求一、二次侧的额定电流。

4、 一台三相变压器，kVA S N 5000=，kV U U N N 5.10/35/21=，Y ，d 接法，求一、二次侧的额定电流。

参考答案：1、电磁感应。

2、铁心、绕组。

3、115000500 ()10N N N S I A U ===225000794 ()6.3N N N S I A U === 4、182.5 ()N I A ===2275 ()N I A ===变压器空载运行1、变压器中空载电流的主要作用是 ，其性质为 ，其大小约为额定电流的 。

14、为什么变压器空载运行时的功率因数很低？参考答案：3、产生磁场、感性无功性质、2%~10%。

14、变压器空载运行时输入的空载电流主要用来产生主磁场，只有很小的部分产生有功损耗，所以空载电流属于感性无功性质，故此时变压器的功率因数低。

变压器负载运行1、随着变压器负载电流的增大，其主磁通幅值会__________。

A ．显著增大B ．显著减小C ．基本不变6、当变压器的负载增大时，变压器原边电流为什么会增大？参考答案1、C 。

2、当变压器副边电流增大，该电流所产生的磁场会对原边电流所产生的磁场有去磁作用，为了维持主磁通不变，所以原边电流必须相应增大。

变压器参数的测定3、通过变压器的空载试验，可测得_________。

A ．铜损耗B ．铁损耗C ．附加损耗4、通过变压器的短路试验，可测得_________。

A ．铜损耗B ．铁损耗C ．附加损耗6、为什么可以把变压器的空载损耗看作变压器的铁耗，短路损耗看作额定负载时的铜耗？ 参考答案3、B ．4、A ．6、变压器空载试验时，从电源输入的有功功率主要消耗在铁心上（磁路）；变压器短路试验时，从电源输入的有功功率主要消耗在绕组上（电路）。

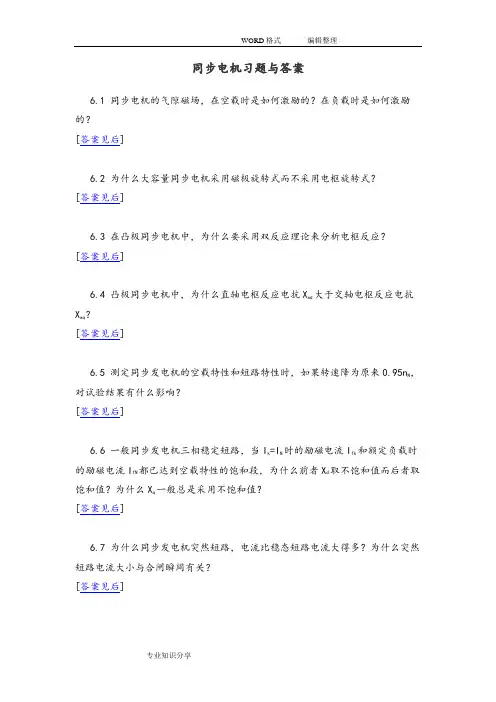

同步电机习题与答案6.1 同步电机的气隙磁场，在空载时是如何激励的？在负载时是如何激励的？[答案见后]6.2 为什么大容量同步电机采用磁极旋转式而不采用电枢旋转式？[答案见后]6.3 在凸极同步电机中，为什么要采用双反应理论来分析电枢反应？[答案见后]6.4 凸极同步电机中，为什么直轴电枢反应电抗Xad大于交轴电枢反应电抗Xaq？[答案见后]6.5 测定同步发电机的空载特性和短路特性时，如果转速降为原来0.95nN，对试验结果有什么影响？[答案见后]6.6 一般同步发电机三相稳定短路，当Ik =IN时的励磁电流Ifk和额定负载时的励磁电流IfN 都已达到空载特性的饱和段，为什么前者Xd取不饱和值而后者取饱和值？为什么Xq一般总是采用不饱和值？[答案见后]6.7 为什么同步发电机突然短路，电流比稳态短路电流大得多？为什么突然短路电流大小与合闸瞬间有关？[答案见后]6.8 在直流电机中，E>U还是U>E是判断电机作为发电机还是作为电动机运行的依据之一，在同步电机中，这个结论还正确吗？为什么？[答案见后]6.9 当同步发电机与大容量电网并联运行以及单独运行时，其cosφ是分别由什么决定的？为什么？[答案见后]6.10 试利用功角特性和电动势平衡方程式求出隐极同步发电机的V形曲线。

[答案见后]6.11 两台容量相近的同步发电机并联运行，有功功率和无功功率怎样分配和调节？[答案见后]6.12 同步电动机与感应电动机相比有何优缺点？[答案见后]6.13 凸极式同步发电机在三相对称额定负载下运行时，设其负载阻抗为R+jX，试根据不考虑饱和的电动势相量图证明下列关系式[答案见后]6.14 试述直流同步电抗Xd 、直轴瞬变电抗X´d、直轴超瞬变电抗X"d的物理意义和表达式，阻尼绕组对这些参数的影响？[答案见后]6.15 有一台三相汽轮发电机，PN ＝25000kW，UN＝10.5kV，Y接法，cosφN＝0.8（滞后），作单机运行。

同步发电机习题二一、填空题1、我国生产的72500千瓦的水轮发电机，其转速为125转／分，那么，极对数p=__________________(24)2、三相同步发电机带有纯电感负载时，如不计电枢电阻的作用，则电枢反应作用是_________________(直轴去磁)3、装在用户附近的一台调相机，在负载比较小的夜间为改善长线末端的电压应使调相机处于 状态。

（欠励）4、调节同步发电机励磁电流就能改变发电机输出的________ 。

（无功功率）5、同步发电机用暗灯法并联合闸，当频率不等时所出现的现象___________ 。

（三相灯出现同时暗，同时亮的交替变化现象）9．同步发电机内功率因数角ψ=90时的电枢反应为________________。

_(直轴去磁)10、同步发电机用暗灯法并联合闸，当电压不等时所出现的现象___________ 。

（一个相灯没有绝对熄灭的时侯，在最亮和最暗范围内闪烁）11．同步发电机处于“欠励磁”状态时发出无功的性质为___________.（容性）12．并联于无限大电网的运行的同步发电机，要改变有功功率输出，只需调节______________________.（原动机的转速）13．同步发电机气隙增大，其同步电抗将 。

（减小）14．同步发电机内功率因数角ψ=0时的电枢反应为________ 。

（交轴电枢反应）15、同步发电机在过励时从电网吸收 容性无功功率 ，产生 直轴去磁的电枢反应 电枢反应16、同步电机的功角δ有双重含义，一是 和 之间的夹角；是 和 空间夹角。

（电动势和电压；励磁磁动势和气隙磁动势）17．凸极同步发电机与电网并联，如将发电机励磁电流减为零，此时发电机电磁转矩为 2q dmU 11()sin22X X δ-Ω 18、一台并网运行的同步发电机，按发电机惯例，已知原运行点的功率因数是超前的，则电机运行在______励状态，此时电机从电网吸收_____性质的无功功率；若不调节原动机输出而将励磁电流单方向调大，则电机可变化到_____励状态，此时电机向电网发出_______无功功率。

6.1 三相同步发电机基本工作原理和结构6-1-1 同步发电机是怎样发出三相对称正弦交流电的？答： 同步发电机的转子上绕有励磁绕组，通以直流电励磁，产生磁场，并由原动机带动旋转，使定子三相对称绕组不断切割转子磁场而感应出三相交流电动势。

（1）波形：由于感应电动势的波形主要取决于转子磁场在气隙空间分布的波形，制造时使转子磁极的磁场在气隙空间尽可能按正弦波分布，三相绕组的Y 形连接和采用短距、分布绕组，便得到正弦波形的感应电动势；（2）大小：由于定子三相绕组对称，它们切割同一个转子磁场，三相感应电动势也对称，大小均为01144.4Φ=W K fN E（3）相位差和相序：由于定子绕组在空间位置上互差1200电角度，转子旋转磁场切割定子三相绕组在时间上有先后顺序，定子的三相感应电动势在时间相位上就互差1200电角度，如果将先切割的一相定义为A 相，则后切割的那两相就为B 相和C 相，因此三相电动势的相序与转子转向一致，其由转子转向决定； （4）频率：转子转过一对磁极，感应电动势就经历一个周期的变化，若电机有p 对磁极，转子以每分钟n 转旋转，则每分钟内电动势变化pn 个周期，即频率为：60pn f =也就是当电机的磁极对数p 一定时，频率f 和转速n 有严格不变的关系。

6-1-2 什么叫同步电机？其感应电动势频率和转速有何关系？怎样由其极数决定它的转速？答： 转子的转速恒等于定子旋转磁场的转速的电机称为同步电机，其感应电动势的频率与转速之间的关系是：60pnf =，当电机的磁极对数p 一定时，f ∝n ，即：频率f 与转速n 之间保持严格不变的关系。

6-1-3 说明汽轮发电机的基本结构，为什么汽轮发电机的转子采用隐极式，而水轮发电机的转子采用凸极式？答：汽轮发电机的基本结构由定子、转子两部分组成，定子由定子铁心、电枢绕组、机座及端盖等部件组成；转子由转子铁心、励磁绕组、护环、集电环、中心环、阻尼绕组和风扇等组成。

2.1同步发电机数学模型及运行特性本节主要阐述同步发电机稳态数学模型及运行特性：包括向量图、等值电路与功率方程以及功角特性。

2.1.1 同步发电机稳态数学模型理想电机假设：1）电机铁心部分的导磁系数为常数；2）电机定子三相绕组完全对称，在空间上互差120度，转子在结构上对本身的直轴和交轴完全对称；3）定子电流在空气隙中产生正弦分布的磁势，转子绕组和定子绕组间的互感磁通也在空气隙中按正弦规率分布；4）定子及转子的槽和通风沟不影响定子及转子的电感，即认为电机的定子及转子具有光滑的表面。

同步电动机是一种交流电机，主要做发电机用，也可做电动机用，一般用于功率较大，转速不要求调节的生产机械，例如大型水泵，空压机和矿井通风机等。

近年由于永磁材料和电子技术的发展，微型同步电机得到越来越广泛的应用。

同步电动机的特点之一是稳定运行时的转速n与定子电流的频率f1之间有严格不变的关系，即同步电动机的转速n与旋转磁场的转速n0相同。

“同步”之名由此而来。

同步发电机是电力系统中的电源，它的稳态特性与暂态行为在电力系统中具有支配地位。

虽然在电机学中已经学过同步电机，但那时侧重于基本电磁关系，而现在则从系统运行的角度审视发电机组。

1.同步发电机的相量图设发电机以滞后功率因数运行，三相同步发电机正常运行时，定子某一相空载电势Eq，输出电压或端电压U和输出电流I间的相位关系如图2-1所示。

δ是Eq领先U的角度，称为功角，是功率因数角，即U与I的相位差， Eq与q轴（横轴或交轴）重合，d为纵轴或直轴。

U和I的d、q分量为：图 2-1电势电压相量图电机学课程中已经讨论过，端电压和电流的分量与Eq间的关系为：（2-3）式中，r为定子每相绕组的电阻，x d为定子纵轴同步电抗，x q为定子横轴同步电抗。

其中空载电势Eq与转子励磁绕组中的励磁电流成正比，其比例系数可从空载试验中得到。

为了便于绘制相量图，令d轴作正实轴，q轴作正虚轴，则各相量可表示为所以（2-7）对于隐极式同步发电机（汽轮发电机），因气隙均匀，直轴和交轴同步电抗相等（x d=x q），上式变为（2-8）此即表示隐极式同步发电机的方程，由此即可作出它的等值电路和相量图，如图2-2所示（a）等值电路（b）矢量图图2-2 隐极式同步发电机等值电路和矢量图凸极式同步发电机（水轮发电机），把电枢反应磁势分解为d轴及q轴两个分量，d轴电枢反应磁势的位置固定在转子d轴上，q轴电枢反应磁势的位置固定在转子q轴上，从而解决了合成磁势遇到的不同气隙宽度的困难。
