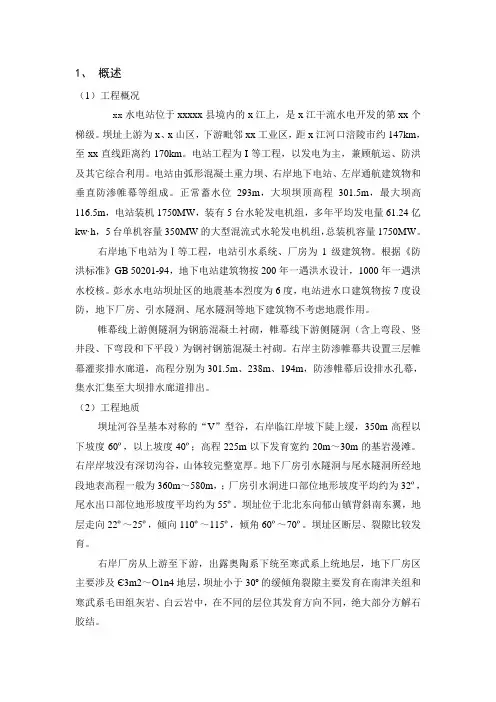

1、概述（1）工程概况xx水电站位于xxxxx县境内的x江上，是x江干流水电开发的第xx个梯级。

坝址上游为x、x山区，下游毗邻xx工业区，距x江河口涪陵市约147km，至xx直线距离约170km。

电站工程为I等工程，以发电为主，兼顾航运、防洪及其它综合利用。

电站由弧形混凝土重力坝、右岸地下电站、左岸通航建筑物和垂直防渗帷幕等组成。

正常蓄水位293m，大坝坝顶高程301.5m，最大坝高116.5m，电站装机1750MW，装有5台水轮发电机组，多年平均发电量61.24亿kw·h，5台单机容量350MW的大型混流式水轮发电机组，总装机容量1750MW。

右岸地下电站为Ⅰ等工程，电站引水系统、厂房为1级建筑物。

根据《防洪标准》GB 50201-94，地下电站建筑物按200年一遇洪水设计，1000年一遇洪水校核。

彭水水电站坝址区的地震基本烈度为6度，电站进水口建筑物按7度设防，地下厂房、引水隧洞、尾水隧洞等地下建筑物不考虑地震作用。

帷幕线上游侧隧洞为钢筋混凝土衬砌，帷幕线下游侧隧洞（含上弯段、竖井段、下弯段和下平段）为钢衬钢筋混凝土衬砌。

右岸主防渗帷幕共设置三层帷幕灌浆排水廊道，高程分别为301.5m、238m、194m，防渗帷幕后设排水孔幕，集水汇集至大坝排水廊道排出。

（2）工程地质坝址河谷呈基本对称的“V”型谷，右岸临江岸坡下陡上缓，350m高程以下坡度60º，以上坡度40º；高程225m以下发育宽约20m～30m的基岩漫滩。

右岸岸坡没有深切沟谷，山体较完整宽厚。

地下厂房引水隧洞与尾水隧洞所经地段地表高程一般为360m～580m，；厂房引水洞进口部位地形坡度平均约为32º，尾水出口部位地形坡度平均约为55º。

坝址位于北北东向郁山镇背斜南东翼，地层走向22º～25º，倾向110º～115º，倾角60º～70º。

洞坪水利水电枢纽工程坝后水垫塘—地下厂房—交通洞基础灌浆排水施工组织设计（补充）1 概述洞坪水利水电枢纽工程，位于湖北省宣恩县境内忠建河下游河段，大坝系一座同层（拱圈）变厚的对数螺旋线型的混凝土双曲拱坝。

坝后水垫塘—地下厂房—交通洞为本枢纽工程的主要建筑物部分。

为了减少基础渗漏，降低渗流压力，防止基础渗透破坏，增强基础稳定，确保大坝及工程运行安全，设计对坝后水垫塘—地下厂房—交通洞设置了防渗灌浆和排水系统。

根据监理要求，本次施工组织设计方案，是在原施工组织设计基础上作以补充呈报。

2 编制依据2.1 湖北省水利水电勘测设计院2004年9月出洞（技）—水工—坎—49号、50号“设计图纸”和有关水垫塘设计通知。

2.2 湖北省水利水电勘测设计院2004年12月《洞坪水利水电枢纽工程双曲拱坝基础固结灌浆施工技术要求》；2.3 湖北省水利水电勘测设计院2004年7月《洞坪水利水电枢纽工程双曲拱坝基础帷幕灌浆及排水施工技术要求》；2.4中华人民共和国电力行业标准《水工建筑物水泥灌浆施工技术规范》（DL/T5148—2001）。

3 施工布置3.1 施工道路：利用水垫塘、地下厂房已有的施工道路，作进出场道路。

3.2 施工用风、水、电。

3.2.1供风：采用自备20m³移动或英格索兰空压机供风。

3.2.2用水：抽水站设置与发电尾水洞出口处集水坑，自备三台50m³抽水机，铺设两套Φ50mm钢管引至▽405公路上，分岔再引到各施工区。

3.2.3用电：根据项目部统一安排，在排风洞口变压器安装两个600～800A空气开关，自架电缆线或铝芯线到施工区，供动力和照明用电。

3.3 制、供浆系统：水泥制浆站设于▽405m排风洞口下游约100m处，搭设约80m²水泥库与制浆站。

水泥库储存水泥60～100吨，安设一台高速制浆机和一台输浆泵。

在浆站铺设Φ50mm浆管输送到中转浆站和施工区。

3.4 通讯：为了便于供用浆用户联络，在浆站和中转站，施工区（洞内）均安置一部固定专用电话，作通讯联络。

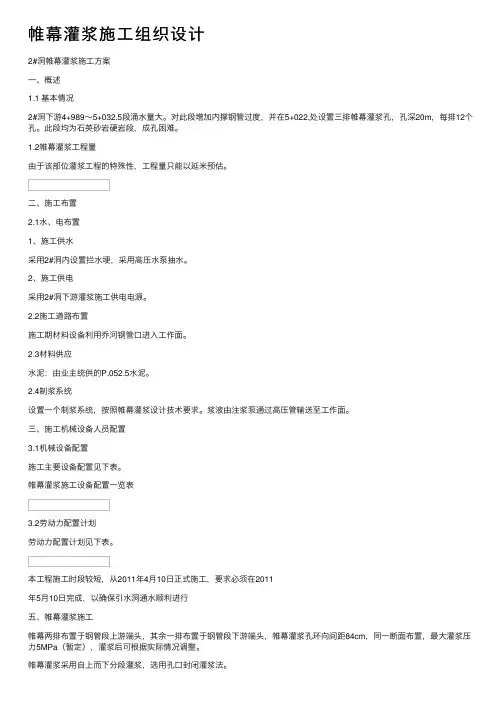

帷幕灌浆施⼯组织设计2#洞帷幕灌浆施⼯⽅案⼀、概述1.1 基本情况2#洞下游4+989～5+032.5段涌⽔量⼤。

对此段增加内撑钢管过度，并在5+022,处设置三排帷幕灌浆孔，孔深20m，每排12个孔。

此段均为⽯英砂岩硬岩段，成孔困难。

1.2帷幕灌浆⼯程量由于该部位灌浆⼯程的特殊性，⼯程量只能以延⽶预估。

⼆、施⼯布置2.1⽔、电布置1、施⼯供⽔采⽤2#洞内设置拦⽔埂，采⽤⾼压⽔泵抽⽔。

2、施⼯供电采⽤2#洞下游灌浆施⼯供电电源。

2.2施⼯道路布置施⼯期材料设备利⽤乔河钢管⼝进⼊⼯作⾯。

2.3材料供应⽔泥：由业主统供的P.052.5⽔泥。

2.4制浆系统设置⼀个制浆系统，按照帷幕灌浆设计技术要求。

浆液由注浆泵通过⾼压管输送⾄⼯作⾯。

三、施⼯机械设备⼈员配置3.1机械设备配置施⼯主要设备配置见下表。

帷幕灌浆施⼯设备配置⼀览表3.2劳动⼒配置计划劳动⼒配置计划见下表。

本⼯程施⼯时段较短，从2011年4⽉10⽇正式施⼯，要求必须在2011年5⽉10⽇完成，以确保引⽔洞通⽔顺利进⾏五、帷幕灌浆施⼯帷幕两排布置于钢管段上游端头，其余⼀排布置于钢管段下游端头，帷幕灌浆孔环向间距84cm，同⼀断⾯布置，最⼤灌浆压⼒5MPa（暂定），灌浆后可根据实际情况调整。

帷幕灌浆采⽤⾃上⽽下分段灌浆，选⽤孔⼝封闭灌浆法。

帷幕灌浆施⼯程序原则为：先灌下游排，后灌上游排，再中间排，各排孔梅花型布置。

每⼀排帷幕灌浆分为两个次序施⼯，Ⅰ序灌浆→Ⅱ序灌浆。

帷幕灌浆施⼯分段原则为：第⼀段为进⼊基岩后的段长第⼀段为6.0m，第⼆段7.0m，第三段7.0m。

以上各段当吸浆量⼩或特殊情况下可适当缩短或加长，但不得⼤于8.0m。

开孔采⽤φ90的钻头开孔，孔⼝管采⽤φ75的⽆缝钢管5⽶。

若终孔段灌前透⽔率q≥10Lu或灌浆单耗灰量⼤于150kg/m时，应向监理、设代反映情况，研究处理措施。

3.1 施⼯⼯艺帷幕灌浆施⼯⼯艺流程图3.2 施⼯⽅法（1）施⼯准备帷幕灌浆施⼯准备⼯作包含：a、施⼯机械设备、施⼯⼈员进点；b、施⼯措施编制、技术交底⼯作；c、测量⼯根据措施确定灌浆孔开孔孔位；d、施⼯风、⽔、电及灌浆系统安装完成并投⼊使⽤等。

帷幕灌浆施工组织设计新疆自治区克拉玛依市应急水源地（金龙湖）工程主湖泊（L10）大坝帷幕灌浆施工方案湖北大禹水利水电建设有限责任公司2014年08月目录1 概述 (1)2 项目内容 (1)3 帷幕灌浆施工方法说明 (1)3.1 灌浆试验 (1)3.1.1 灌浆试验目的 (2)3.1.2 灌浆试验布置 (2)3.1.3 现场灌浆试验施工方案 (2)3.1.4 灌浆试验成果 (2)3.2 帷幕灌浆 (3)3.2.1 施工总体方案 (3)3.2.2 施工准备 (3)3.2.3 施工工艺流程 (4)3.2.4 钻孔 (5)3.2.5 钻孔冲洗 (6)3.2.6 压水试验 (6)3.2.7 灌浆材料和浆液 (7)3.2.8 制浆 (7)3.2.9 灌浆方法和灌浆方式 (8)3.2.10 灌浆段长划分及灌浆压力 (8)3.2.11 浆液变换 (9)3.2.12 灌浆结束和封孔 (9)3.2.13 特殊情况处理 (10)3.2.14 质量检查 (10)3.2.15 资料整理 (11)3.3 抬动变形观测 (11)3.3.1 观测项目及要求 (11)3.3.2 观测设施安装 (12)3.3.3 观测、记录及整理 (12)4 投入的施工设备及人员计划 (13)5 质量检查与控制措施 (13)6 工期保证措施 (13)7 施工环境保护措施 (14)附表一《拟投入本项目工程的主要施工设备表、试验和检测仪器设备表》 (15)附表二《拟投入本项目工程的人员计划》 (16)附图《应急水源地（金龙湖）工程坝址区帷幕灌浆剖面图灌浆》 (17)1 概述应急水源地（金龙湖）工程位于克拉玛依城区东南郊，东至东环路，南至石化大道，西、北至克拉玛依河，地理坐标为北纬45°35′56″，东经84°54′54.9″，场地现状为戈壁滩。

工程区有柏油公路通达，交通便利。

金龙湖公园工程是克拉玛依市“十二五”规划的重要项目之一，兴建金龙湖公园是经济发展的需要、是建设“世界石油城”总体定位的需要、是城市转型的需要、是生态建设和环境保护的需要。

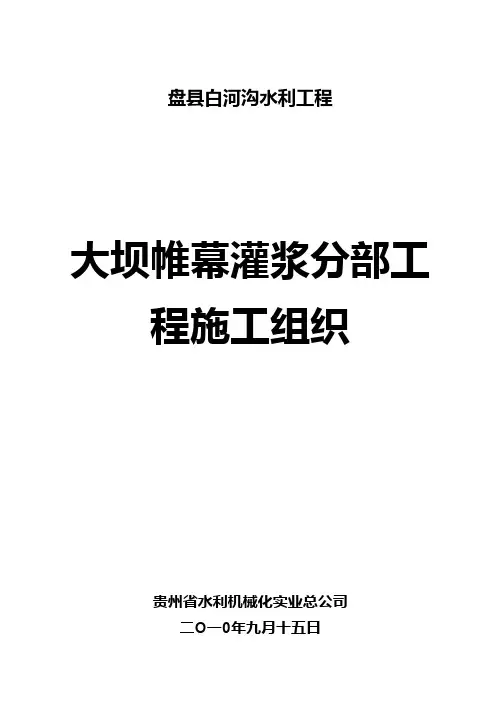

盘县白河沟水利工程大坝帷幕灌浆分部工程施工组织贵州省水利机械化实业总公司二O一0年九月十五日1、工程概况盘县白河沟水库水利工程位于盘县平关镇冷水沟村，坝址位于云贵两省交界处江浪河上，是一座具有城市供水、灌溉、人畜饮水等综合利用的水利工程。

水库集雨面积88.5km2，总库容1650万m3，兴利库容1083万m3。

2、帷幕灌浆施工2.1 概述盘县白河沟水利工程帷幕灌浆孔布置于左右岸灌浆平洞、坝肩和河床，河床部位帷幕灌浆在混凝土趾板上进行，坝肩部位帷幕灌浆在岸坡混凝土趾板上进行，岸坡部位在灌浆平洞内进行，左岸灌浆平洞内底板设0.3m厚混凝土盖重，右岸直接从地面钻孔，不开挖灌浆平洞。

帷幕灌浆先从左岸灌浆平洞、左岸趾板、河床趾板、右岸趾板及右岸上坝公路以上岸坡。

2.2 帷幕灌浆施工程序（1）帷幕灌浆按分序加密原则施灌。

同序孔中，先灌低高程孔，后灌高程孔。

（2）帷幕灌浆钻孔的施工顺序为：先导孔→I序孔→II序孔→III序孔→质量检查孔。

（3）帷幕灌浆施工工艺流程见图1-1。

图1-1 帷幕灌浆施工工艺流程图2.3 施工方法帷幕灌浆采用“自下而上、分段灌注、孔内循环”的灌浆法。

施工方法如图1-2。

图1-2 帷幕灌浆施工方法示意图（1）钻孔1）预埋孔位管为保护趾板混凝土的钢筋，混凝土浇筑前预埋灌浆孔位管，孔位管采用 150mm的塑料管。

2）钻孔采用京探150型地质回转式钻机钻进。

3）灌浆先导孔、检查孔按钻取芯要求采集岩芯进行地质编录。

（2）灌浆段长第1段为入基岩2m，第2段及后段为5m，最大不超过8m。

（3）钻孔冲洗及裂隙冲洗钻孔冲洗拟采用单孔冲洗。

根据地质情况结合现场生产性灌浆试验成果和监理工程师的指示，采用压水冲洗、压力脉动冲洗或风水联合冲洗。

裂隙冲洗至回水清澈后结束，且总的时间要求，不少于30min，孔底残渣不超过20cm。

（4）压水试验1）压水试验在裂隙冲洗后进行，根据监理人员指示，采用“单点法”及“五点法”进行压水试验。

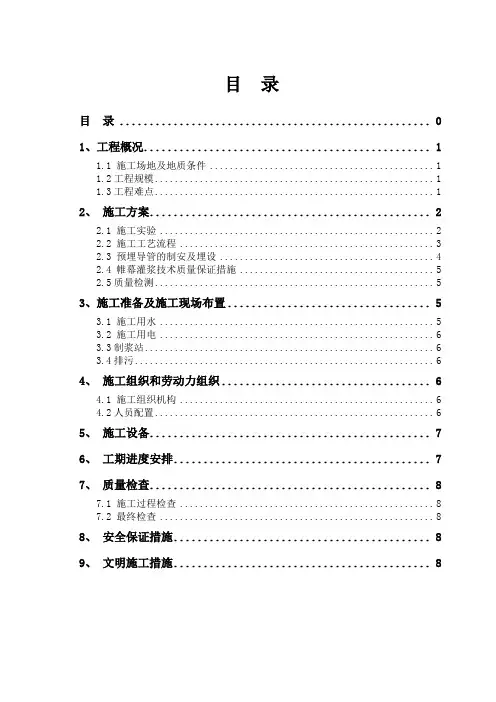

目录目录 01、工程概况 (1)1.1 施工场地及地质条件 (1)1.2工程规模 (1)1.3工程难点 (1)2、施工方案 (2)2.1 施工实验 (2)2.2 施工工艺流程 (3)2.3 预埋导管的制安及埋设 (4)2.4 帷幕灌浆技术质量保证措施 (5)2.5质量检测 (5)3、施工准备及施工现场布置 (5)3.1 施工用水 (5)3.2 施工用电 (6)3.3制浆站 (6)3.4排污 (6)4、施工组织和劳动力组织 (6)4.1 施工组织机构 (6)4.2人员配置 (6)5、施工设备 (7)6、工期进度安排 (7)7、质量检查 (8)7.1 施工过程检查 (8)7.2 最终检查 (8)8、安全保证措施 (8)9、文明施工措施 (8)1、工程概况（略）1.1 施工场地及地质条件该工程地处北京大宁水库主坝和副坝之间，施工场地平整，现场交通条件较好。

工程地层地质条件较单一，主要为第三系砾岩、泥岩，前期勘探进行压水试验，发现该段地层透水率较大，属于中等透水级地层。

库区地下水对混凝土无腐蚀性。

1.2工程规模大宁水库副坝帷幕灌浆设计采用单排三序，孔距1米，处理段长170米，设计孔数171个，单孔平均灌浆长度12.5米，帷幕灌浆总进尺2137.5米。

工程规模较小。

1.3工程难点①根据设计，帷幕灌浆处理地层为防渗墙下部基岩，设计在防渗墙中预埋导管，可大幅减少钻孔工作量。

但是以往的经验，预埋导管在浇筑水下混凝土中易发生变形，导致无法进行正常钻孔，如何采取有效措施避免预埋导管不变型、不弯曲，满足钻孔垂直度要求是本工程的难点之一。

②设计要求高。

设计要求地层处理完后渗透系数不大于3 Lu，要求高，对于砾岩地层天然渗透性较强的特性，如何控制灌浆效果是确保帷幕灌浆质量达到设计要求的核心技术任务；2、施工方案根据现场情况，设计采用单排帷幕灌浆施工工艺，三序法施工，Ⅰ序和Ⅱ序孔灌浆试验采用自上而下分段、孔内循环式的灌浆方法和方式进行，Ⅲ序孔采用自下而上分段、孔内循环式的灌浆方法和方式进行。

帷幕灌浆施工方案1.1 编制依据(1)施工设计图纸及设计说明；(2)《锦凌水库工程坝基固结灌浆、帷幕灌浆施工技术要求》(3203-LC-02)；(3)《水利水电工程钻孔压水试验规程》(SL31-2003)；(4)《水工建筑物水泥灌浆施工技术规范》(DL/T5148-2001)；(5)《水利水电工程施工组织设计规范》(SDJ338-89);(6)《建筑工程质量检验评定标准》(GBJ301-88)；(7)《硅酸盐水泥、变通硅酸盐水泥》(GBJ107-87)。

1.2 工程概述1.2.1坝址地质条件坝址区基岩岩性主要为安山岩和熔岩，以安山岩为主，坝址区分布较广；熔岩以凝灰岩和火山角砾岩为主，局部为熔结流纹岩、凝灰质砂岩等，主要分布于坝址区河床部位和右岸岸坡。

基岩风化程度较弱，风化界线有一定的规律性；岩体完整程度及强度因岩性不同有一定的差异，安山岩强度较高，一般为中硬，岩体完整性差〜较完整；熔岩强度较低，一般为较软岩〜中硬岩，完整性差〜较完整。

坝基全、强风化岩透水性较强，一般为弱〜中等透水；弱风化岩，一般为弱〜中等透水；微风化〜新鲜岩，一般微〜弱透水。

坝基安山岩和熔岩碱活性成份含量均低于0.1%，无潜在危害。

坝址区构造简单，未发现大的构造。

坝址区基岩节理裂隙较发育，局部中等发育，以剪性为主，节理面多平直光滑或粗糙，闭合或微张，无充填或钙质充填，最小间距15cm 左右，结合一般，延伸中等。

顺河向节理不发育。

1.2.2主要项目和工程量锦凌水库工程右岸建筑及安装工程的帷幕灌浆施工主要包括左右岸土石坝帷幕灌浆、混凝土坝段帷幕灌浆。

帷幕灌浆为单排，灌浆孔孔距为2m。

连接坝段帷幕灌浆孔深约为基岩下29m，挡水坝段、引水坝段、底孔坝段帷幕灌浆孔深约为基岩下27m，溢流坝段帷幕灌浆孔深约为基岩下23m。

右岸土石坝段帷幕灌浆孔约为1622个，左岸滩地段帷幕灌浆孔约为266个，混凝土坝段帷幕灌浆孔约为69个，共计1957个灌浆孔，总长度为13330m。

第1篇一、工程概况1. 工程名称：XX项目桩基帷幕灌浆工程2. 工程地点：XX市XX区XX街道3. 工程规模：本工程桩基帷幕灌浆工程共计XX根桩，桩径XX米，桩长XX米，灌浆孔深XX米。

4. 工程特点：本工程地质条件复杂，地层主要为粉土、粉质粘土，地下水丰富，施工难度较大。

二、施工准备1. 技术准备（1）熟悉施工图纸，了解工程地质条件、设计要求及施工规范。

（2）编制详细的施工方案，明确施工工艺、施工顺序、施工质量要求等。

（3）组织施工人员学习相关技术知识，提高施工人员的操作技能。

2. 材料准备（1）水泥：采用强度等级为XX级普通硅酸盐水泥，要求合格证、检验报告齐全。

（2）水：符合生活饮用水标准。

（3）灌浆材料：采用水玻璃，要求符合国家标准。

（4）灌浆泵、灌浆管、灌浆嘴等灌浆设备。

3. 施工设备准备（1）灌浆泵：选择合适的灌浆泵，确保灌浆压力和流量满足施工要求。

（2）灌浆管：采用耐压、耐磨、抗腐蚀的灌浆管。

（3）灌浆嘴：采用钢制灌浆嘴，确保灌浆效果。

三、施工工艺1. 施工顺序（1）桩基施工：按照设计要求进行桩基施工，确保桩位、桩径、桩长符合设计要求。

（2）钻孔：根据设计要求，采用合适的方法进行钻孔，确保钻孔深度、直径符合设计要求。

（3）清孔：采用高压水清洗钻孔，清除孔内泥浆、杂物等。

（4）灌浆：按照设计要求进行灌浆，确保灌浆质量。

2. 施工工艺（1）钻孔：采用XY-2型地质钻机进行钻孔，钻孔直径应大于设计桩径。

（2）清孔：采用高压水清洗钻孔，清洗深度应大于设计孔深。

（3）灌浆：①浆液制备：根据设计要求，按照水泥、水玻璃等比例配制浆液。

②浆液输送：采用灌浆泵将浆液输送到灌浆孔，确保浆液压力、流量满足施工要求。

③灌浆过程：按照设计要求，控制灌浆压力、灌浆时间、灌浆量等参数，确保灌浆效果。

④灌浆结束：灌浆结束后，对灌浆孔进行封堵，防止浆液流失。

四、施工质量控制1. 桩基施工质量：严格按照设计要求进行桩基施工，确保桩位、桩径、桩长符合设计要求。

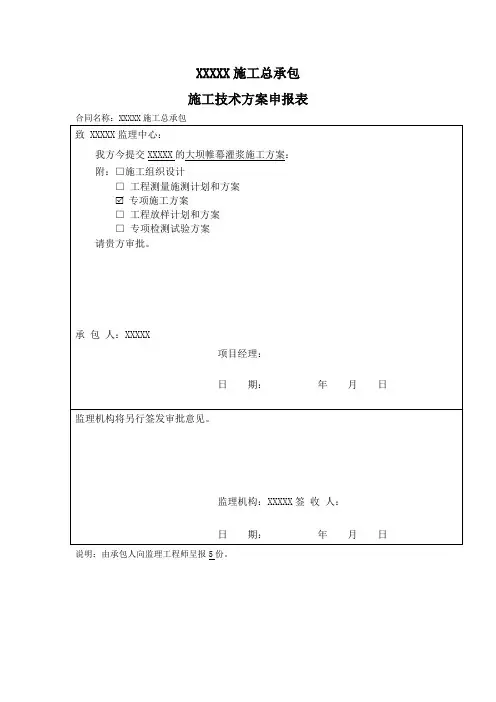

XXXXX施工总承包施工技术方案申报表说明：由承包人向监理工程师呈报5份。

主坝帷幕灌浆施工方案编制: 审核: 批准:XXXXX年月日目录1、工程概况 .......................................................... - 1 -1.1工程概况 (1)1.2工程地质 (1)1.3施工工程量 (2)1.4单元划分 (2)1.5工期计划 (2)2、施工依据 .......................................................... - 2 -3、施工布置 .......................................................... - 3 -3.1水电布置 (3)3.2制浆站布置 (4)4、灌浆材料及浆液制备 ................................................ - 4 -4.1灌浆材料 (4)4.2浆液制备 (5)5、灌浆施工 .......................................................... - 6 -5.1灌浆方式 (6)5.2帷幕灌浆施工顺序 (6)5.3帷幕灌浆钻孔及压水试验 (6)5.4帷幕灌浆方法 (10)5.5灌浆质量检查 (14)6、资源配置 ......................................................... - 15 -6.1工效分析 (15)6.2设备配置 (16)6.3材料准备 (17)6.4施工人员配备 (17)7、完工资料 ......................................................... - 18 -8、质量管理措施 ..................................................... - 19 -9、安全控制措施 ..................................................... - 19 -10、文明施工 ........................................................ - 20 -11、职业健康与环境管理措施 .......................................... - 21 -主坝帷幕灌浆施工方案1、工程概况1.1 工程概况XXXXX是XXXXX干流中下游河段的一座控制水利枢纽工程，XXXXX的开发任务以供水和防洪为主，兼顾灌溉和发电等综合利用。

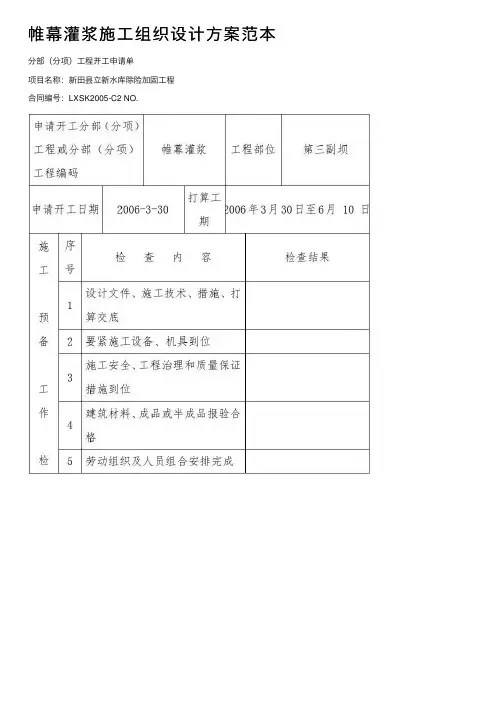

帷幕灌浆施⼯组织设计⽅案范本分部（分项）⼯程开⼯申请单项⽬名称：新⽥县⽴新⽔库除险加固⼯程合同编号：LXSK2005-C2 NO.讲明：⼀式四份报监理部(处)，签收后返回申报单位两份。

帷幕灌浆施⼯组织设计⼀、⼯程概述本次施⼯要紧是对第三副坝坝基进⾏帷幕灌浆处理，桩号为0+170.75-0+271.25，全线长100.5⽶，共计布置68个帷幕灌浆孔。

帷幕灌浆按设计为⼀排，位于坝内 m⾼程处，距离⼤坝轴线 m，按设计钻孔深⼊基岩再⾃上再下分段进⾏帷幕灌浆，三副坝段帷幕灌浆孔间距1.5m，分三序孔施⼯。

帷幕灌浆共 m。

⼆、施⼯进度操纵本次帷幕灌浆打算从2006年3⽉25⽇进场，2006年3⽉30⽇开⼯，2006年5⽉30⽇完⼯，共历时62天完成本分部⼯程的施⼯,见下图，平均⽇施⼯强度为 m/天。

施⼯进度打算横道图三、施⼯平⾯布置为搞好施⼯，我标将制订科学、合理的施⼯⽅法，切合实际，真正服从于施⼯，对施⼯具有指导性。

1、施⼯总平⾯布置原则(1)依照临时设施的布置需要,充分利⽤坝内平地。

各钻孔、灌浆机械设备均合理布置在坝脚施⼯区。

(2)施⼯布置既要有利于⽣产，易于施⼯治理，⼜要⽅便施⼯⼈员⽣活。

(3)满⾜施⼯要求的前提下，尽量不占过少占临时⽤地。

2、具体布置⽅案(1)临时施⼯道路：修建临时道路作为运输材料、设备进场、⼈员进出的施⼯道路。

(2)为满⾜施⼯要求，在坝内建⽔泥棚及器材仓库，便于材料和设备器材贮存堆放及施⼯值班，⽔泥棚存量在40吨。

(3)灌浆技术部与施⼯⼈员⽣活租⽤当地民房。

(4)⼯地施⼯⽤⽔直接从⽔库中抽取，⽣活⽤⽔与当地居民共同饮⽤。

施⼯⽤电从业主指定的砖⼚搭接电源，灌浆技术部治理⼈员配置⼿机联系，以更好地服务于⼯程。

四、引⽤的技术标准和规范①《⽔⼯建筑物⽔泥灌浆施⼯技术规范》SL62-94；②《⽔利⽔电⼯程钻孔压⽔试验规程》SL25-92；③《⽔⼯砼试验规程》SD105-82；④《⽔利⽔电⼯程岩⽯试验规程》（试⾏）SDJ204-81；⑤《⽔利⽔电⼯程岩⽯试验规程》（补充部分）DL5006-92；⑥《砼拌合⽤⽔标准》JGJ63-89。

帷幕灌浆施工方案完整帷幕灌浆是一种常见的施工技术，用于加固土壤或岩石地层，提高地基的强度和稳定性。

下面是一个完整的帷幕灌浆施工方案，包括施工前准备、施工工艺和施工后的处理。

一、施工前准备1.建立项目组织机构和工程管理体系，明确各个责任部门和人员的职责。

2.组织相关技术人员进行现场踏勘，了解地质条件和需要加固的地层特点。

3.根据踏勘结果和工程要求，制定详细的施工方案和工艺流程。

4.确定帷幕灌浆所需的材料和设备，并进行采购和检查。

5.制定严格的质量控制标准和施工安全措施，确保施工过程的质量和安全。

二、施工工艺1.清理施工现场，确保施工区域干净整洁。

2.根据设计要求和地层特点，确定施工孔位，并在施工区域进行钻孔。

3.进行钻孔质量检测，确保钻孔位置的准确度和孔壁的完整性。

4.在钻孔孔壁上布置网格，用于固定帷幕灌浆材料。

5.进行帷幕灌浆材料的配置和搅拌，确保材料的均匀性和稳定性。

6.使用注浆设备，将帷幕灌浆材料注入到钻孔中，同时对孔壁进行冲洗和清除杂质。

7.控制注浆压力和流量，确保灌浆材料能够均匀分布在钻孔孔壁上，并与土层或岩石形成一定的粘结力。

8.对灌浆帷幕进行质量检测，包括灌浆厚度、帷幕间距和灌浆强度等指标。

9.在施工过程中，及时调整施工参数和流程，以保证施工质量。

三、施工后处理1.在帷幕灌浆施工完成后，及时将施工现场清理干净，清除杂物和残留物。

2.对施工过程中产生的废弃物进行分类处理和环保处理。

3.对帷幕灌浆的质量进行全面检测和评估，记录施工过程中的关键数据和施工质量。

4.提供相关的技术资料和施工记录，包括施工图纸、现场照片和施工日志等。

5.将施工结果和技术资料进行总结和归档，为下一次施工积累经验。

帷幕灌浆施工方案的完整性非常重要，它涵盖了施工前、施工中和施工后的方方面面。

通过详细的施工方案，可以确保施工过程的合理性和有效性，提高工程质量和施工效率。

同时，方案中的施工过程和处理措施也能保证施工安全和环境保护，为工程的可持续发展提供保障。

桂东县月洞水库除险加固工程帷幕灌浆安仁县水利水电建造工程公司桂东县月洞水库除险加固工程项目部2022 年 11 月1、概况月洞水库位于桂东县大塘乡盆洞村，属湘江耒水水系沤江支流中洞河的上游，距大塘乡 6.8km，距桂东县 30km，月洞水库大坝坝址以上控制流域面积 2.8km2 ，坝址以上干流长度 4.4km，干流平均坡降 7.5％。

水库正常蓄水位 900.95m，相应库容为 205 万 m3 ；校核洪水位 902.19m，相应库容为 233 万 m3 ；死水位 875.45m，相应库容为 7.5 万 m3 ，是一座以灌溉为主、兼有防洪、养鱼效益的小( Ⅰ)型水库。

枢纽工程主要由大坝、溢洪道、输水隧洞等永久性建造物组成。

该水库为小( Ⅰ) 型水库，属Ⅳ等工程，其主要建造物为 4 级建造物,次要建造物为 5 级。

设计洪水位标准为 50 年一遇，校核洪水标准为 100 年一遇，消能防洪工程洪水标准为 20 年一遇。

该水库经过 30 多年的运行，目前，大坝坝体填筑不密实，渗透系数大，存在渗漏和塌陷现象，坝基透水率大；输水隧洞渗漏严重，闸门锈蚀，止水橡皮失效，启闭设备失灵；溢洪道底板砼裂缝，底板渗水；大坝检测设施缺乏；防汛公路需改造；管理所危房需改造。

2、水文气象月洞水库所在区属亚热带山地季风湿润型气候，气候温和，降雨充沛，多年平均降雨量为 1471.2mm，多年平均气温为18℃摆布，多年平均无霜期为 292d。

水库地处长江水系与珠江水系的交壤地区，区内大气降水既受季风影响，又受南北两段的地形影响。

因此以上流域的暴雨洪水形成复杂多样。

月洞水库的汛期在每年的 4-10 月，枯水期在每年 11 月到次年的 3 月。

3、工程地质1)地形地貌本区位于罗霄山脉南段，属中低山地形构造侵蚀地貌，海拔高程普通为750-1100m，地形切割较强烈，地表水系发育，植被覆盖良好。

坝址位于中洞河上游V 型沟谷中。

2)地层岩性坝址出露的地层主要为第四系，侵入岩为燕山期中粒斑状黑云母花岗岩。

帷幕灌浆工程专项施工方案一、项目概况帷幕灌浆是一种常用的岩土工程加固方法，特别适用于各种岩溶地质灾害处理工程中。

帷幕灌浆能够有效地提高岩溶地质体的整体稳定性，减小地下水渗流带来的地层松软与分层，从而达到岩溶地质灾害的防治目的。

本次帷幕灌浆工程要求在山体岩溶地质条件下对一定范围进行灌浆处理，以增加其整体稳定性，减小地下水渗流对地层的影响。

二、施工准备工作1. 施工前进行现场的地质勘探，了解山体岩溶地质情况，确定帷幕灌浆的施工范围和灌浆孔的布设位置。

2. 对施工范围进行分区，并进行分区编号，为后续施工提供参考。

3. 编制详细的施工方案和工程进度计划。

4. 确定需要使用的设备、材料和施工人员。

5. 进行现场的安全检查，落实各项安全措施。

6. 与相关部门进行沟通和协商，明确施工过程中的各项工作流程和配合事项。

7. 制定施工现场的环保措施，减少对周边环境的影响。

三、施工工艺流程1. 钻孔根据帷幕灌浆设计要求，确定灌浆孔的布设位置和孔径尺寸。

使用旋挖钻、气动钻或液压钻等设备进行孔洞的钻取。

施工现场应设置临时的钻孔平台，以确保操作人员的安全。

在钻孔过程中应注意对周边环境的保护，避免对周围建筑或植被的损坏。

2. 钻孔清理在钻孔完成后，需对孔洞进行清理，清除孔底的岩屑和杂物，以保证后续灌浆作业的顺利进行。

可采用气吹、水泥浆冲洗等方式进行清理。

3. 灌浆材料制备灌浆材料一般采用水泥浆、膨润土浆、环氧树脂浆等。

在施工前需仔细调配好所需的灌浆材料，并确保质量合格。

4. 灌浆操作将预制好的灌浆材料输送至现场，并采用注浆泵将浆料注入到钻孔中。

操作人员应根据设计要求控制好灌浆浆速和注浆压力，确保浆料尽可能均匀地填充到孔洞中，以达到预期的加固效果。

5. 灌浆孔封堵灌浆完成后，需要对灌浆孔进行封堵处理，以避免浆料的流失。

可以使用水泥凝固剂、塞班控制剂等封堵材料进行处理。

四、安全保障措施1. 确保施工现场的安全通道畅通，设置临时的安全警示标识。

某工程帷幕灌浆施工组织设计1. 引言本文档旨在为某工程的帷幕灌浆施工提供组织设计方案。

帷幕灌浆施工是一项重要的土木工程技术，用于加固地质环境复杂、土层变异性较大的建筑物基础。

在本文档中，将详细介绍施工组织设计的各个方面，包括施工组织结构、技术要求、施工流程等。

2. 施工组织结构帷幕灌浆施工组织结构主要包括施工管理部门、技术人员和施工人员。

具体结构如下：•施工管理部门：负责施工计划的制定和施工进度的监控，协调各个部门之间的工作，确保施工过程的顺利进行。

•技术人员：包括设计师、工程师等专业人员，负责施工方案的制定和技术指导，保证施工质量。

•施工人员：包括勘测员、施工工人等，负责具体的施工工作，按照技术要求进行操作。

3. 技术要求帷幕灌浆施工的技术要求主要包括以下几个方面：•帷幕灌浆剂的选择：需要根据地质环境和土层特点选择合适的灌浆剂，确保施工效果。

•灌浆参数的控制：包括压力、流量、速度等参数的控制，以达到预期的灌浆效果。

•施工设备的选择：根据灌浆要求选择合适的设备和工具，保证施工的顺利进行。

•施工工艺的优化：通过对施工过程的改进和优化，提高施工效率和质量。

4. 施工流程帷幕灌浆施工的一般流程包括以下几个步骤：1.勘测与准备工作：根据设计要求进行勘测，确定施工区域和灌浆顺序，准备施工所需材料和设备。

2.钻孔施工：根据设计要求进行钻孔，确保钻孔的位置、角度和深度符合要求。

3.清洗孔道：使用清洁水或空气清洗钻孔，将孔内杂物清除，确保灌浆质量。

4.灌浆操作：根据设计要求，使用合适的设备进行灌浆操作，确保每个钻孔灌浆量均匀一致。

5.控制灌浆参数：根据实际情况调整灌浆参数，保证灌浆质量和施工效率。

6.监测与质量验收：对施工过程进行实时监测，确保施工质量达到设计要求，完成质量验收。

5. 安全与环保措施在帷幕灌浆施工过程中，需要采取一系列安全措施和环保措施，保障工作人员的安全和环境的保护：•工作人员需要佩戴符合安全要求的个人防护装备，如安全帽、防护眼镜、耳塞等。

新疆自治区克拉玛依市应急水源地（金龙湖）工程主湖泊（L10）大坝帷幕灌浆施工方案湖北大禹水利水电建设有限责任公司2014年08月目录1 概述 (1)2 项目内容 (1)3 帷幕灌浆施工方法说明 (1)3.1 灌浆试验 (1)3.1.1 灌浆试验目的 (1)3.1.2 灌浆试验布置 (2)3.1.3 现场灌浆试验施工方案 (2)3.1.4 灌浆试验成果 (2)3.2 帷幕灌浆 (3)3.2.1 施工总体方案 (3)3.2.2 施工准备 (3)3.2.3 施工工艺流程 (4)3.2.4 钻孔 (5)3.2.5 钻孔冲洗 (5)3.2.6 压水试验 (6)3.2.7 灌浆材料和浆液 (6)3.2.8 制浆 (7)3.2.9 灌浆方法和灌浆方式 (7)3.2.10 灌浆段长划分及灌浆压力 (8)3.2.11 浆液变换 (9)3.2.12 灌浆结束和封孔 (9)3.2.13 特殊情况处理 (9)3.2.14 质量检查 (10)3.2.15 资料整理 (10)3.3 抬动变形观测 (11)3.3.1 观测项目及要求 (11)3.3.2 观测设施安装 (11)3.3.3 观测、记录及整理 (12)4 投入的施工设备及人员计划 (12)5 质量检查与控制措施 (12)6 工期保证措施 (13)7 施工环境保护措施 (14)附表一《拟投入本项目工程的主要施工设备表、试验和检测仪器设备表》 (15)附表二《拟投入本项目工程的人员计划》 (16)附图《应急水源地（金龙湖）工程坝址区帷幕灌浆剖面图灌浆》 (17)1 概述应急水源地（金龙湖）工程位于克拉玛依城区东南郊，东至东环路，南至石化大道，西、北至克拉玛依河，地理坐标为北纬45°35′56″，东经84°54′54.9″，场地现状为戈壁滩。

工程区有柏油公路通达，交通便利。

金龙湖公园工程是克拉玛依市“十二五”规划的重要项目之一，兴建金龙湖公园是经济发展的需要、是建设“世界石油城”总体定位的需要、是城市转型的需要、是生态建设和环境保护的需要。

帷幕灌浆施工方案设计1.项目背景和概述帷幕灌浆是一种用于修复和加固建筑结构的施工方式，主要用于填充和加固墙体或柱子的裂缝或孔洞。

本方案将针对大型商业综合体中存在的墙体裂缝进行帷幕灌浆施工。

2.施工前准备工作2.1安全配备：施工现场应设置安全警示标志，配备必要的安全设施，包括安全网、安全帽、安全绳等。

2.2施工准备：清理施工现场，移除墙体表面的尘土和油污，确保灌浆材料能够充分与墙体结合。

3.施工步骤3.1标线：根据墙体裂缝的位置和程度，使用水平仪和铅垂仪在墙体上进行标线，确定灌浆孔的位置。

3.2打孔：使用电动钻或冲击钻对标线位置进行打孔，孔径和孔深根据墙体裂缝的情况来确定。

3.3清洁孔洞：使用吸尘器将打孔后的孔洞进行清洁，确保孔洞内壁干净、无灰尘。

3.4粘贴灌浆管：将预先准备好的灌浆管通过孔洞插入墙体内部，将管道封口，以防止灌浆材料泄漏。

3.5灌浆施工：将灌浆材料按照一定比例进行搅拌后，使用灌浆泵将材料注入灌浆管中，逐渐充满整个孔洞。

3.6确认灌浆完整性：灌浆过程中，根据墙体裂缝的形状和位置，适时调整灌浆材料的流量和压力，确保灌浆完整并填满裂缝。

3.7清理现场：待灌浆材料充分固化后，拆除灌浆管，并对施工现场进行清理，恢复原貌。

4.施工注意事项4.1施工过程中，必须保证灌浆材料与墙体的充分结合，避免灌浆材料渗漏或孔洞残留。

4.2灌浆材料的比例和配比必须准确，材料的粘度和流动性要满足施工要求。

4.3施工过程中，需要时刻关注墙体裂缝的变化情况，根据实际情况进行调整灌浆压力和流量，确保灌浆效果。

4.4施工过程中，需注意施工现场的通风与排水，避免施工现场出现安全隐患。

5.施工时间和成本估算根据实际墙体裂缝的数量和程度，初步估计施工时间为2周左右，人力成本约为10人／天，设备和材料成本约为5000元。

具体的时间和成本还需根据实际情况进行具体调整。

6.施工质量控制施工过程中，根据墙体裂缝的情况，配合调整灌浆材料的比例和流量，确保灌浆材料充分填充裂缝。

目录一、工程简介 (1)1.1地质简介 (1)1.2帷幕灌浆概括 (1)二、施工依据 (2)三、帷幕灌浆实验段布置 (2)3.1帷幕灌浆实验概括 (2)3.2帷幕灌浆实验目的 (2)四、帷幕灌浆施工布置 (3)4.1施工设备及人员配置 (3)4.2帷幕施工工艺流程 (4)4.3测量放线 (4)4.4钻孔施工 (5)4.5灌浆施工 (6)五、特殊情况处理 (9)六、质量检查 (12)七、进度计划安排 (13)八、质量保证措施 (13)8.1材料、设备控制措施 (13)8.2施工人员控制措施 (14)九、安全保证措施 (15)9.1.安全目标 (15)9.2施工人员安全控制措施 (15)9.3施工机械的安全控制措施 (16)十、文明施工 (17)十一、工程资料的记录与整理 (18)一、工程简介1.1地质简介云河坝址为一峡谷河段，漾家河在坝址区自上（游）而下（游）由南向北流至坝线附近后呈45°折转后由南东向西北流，左岸山坡稍微凸向河谷，坡面比较平整，右冲沟发育，自然山坡坡度一般约55°，坝线附近875m高程以下坡面为直立或倒坡，该高程以上坡度39～43°。

坝址断层比较发育，按走向分有四组：近SN～NW向；NW向；NE和EW向，除EW向为张性正断层，其余均为压扭性逆断层，其中规模较大、延伸较远、贯穿坝址区的断层有F15、F10、F104、F101四条。

1.2帷幕灌浆概况大坝帷幕灌浆施工分别为主帷幕灌浆、副帷幕灌浆及坝基排水孔，其中主帷幕孔为114个，最大深度67.69m，最小深度6m；副帷幕孔60个，最大深度38.33m，最小深度7.77m；排水孔53个最大深度25.3m，最小深度8.3m。

施工采用施工平台和斜坡施工架相结合，钻机固定在架子上，大坝帷幕灌浆分主、副两排帷幕，前排为副帷幕，后排为主帷幕，副帷幕孔倾向上游8°主帷幕为铅直向，前后排距为1m，同排孔距为2m，坝基排水孔孔径110mm，向下游倾斜10°。

帷幕灌浆工程施工方案本填埋场1#填埋库区边界全封闭实施水泥帷幕灌浆垂直防渗，垂直防渗系统总长度约为593m，灌浆孔间距2.0m，平均深度11.32m，侧向总面积约6178m2，灌浆总体积约13800m3，粘土心墙体积约4500m3。

一、施工依据规范及规程《水工砼施工规范》（DL/T5144-2001）《水工建筑物水泥灌浆施工技术规范》（DL/T5148-2001）《水利工程施工质量检验评定标准》（DGJ08-90-200,J10053-2000）《水利水电工程钻孔压水试验规程》（SL25-92）《水工砼外加剂技术规程》（DL/T5100-1999）《水工砼试验规程》（SD105-82）《水利水电工程岩石试验规程》（试行）SDJ204-81《水利水电岩石试验规程》（补充部分）DL2002-92《砼拌和用水标准》（JGJ63-89）二、设计标准及参数1、垂直防渗帷幕结构顶标高：比所在位置现状地面标高低0.5m。

2、垂直防渗帷幕深度：嵌入中风化花岗片麻岩至少1.0m，如采用高压注浆补偿，其帷幕比正常灌浆帷幕深1m。

3、垂直防渗帷幕厚度不小于2.0m。

4、垂直防渗帷幕灌浆标准：单位吸水率ω≤0.03L/min.m.m。

5、帷幕灌浆允许比降J＞150.6、灌浆孔水平间距不宜超过2.0m，垂直防渗平面布置图中按2.0m均布设计，灌浆影响半径不小于1.5m。

7、帷幕灌浆浆液水灰比可采用5：1、3：1、2：1、1：1、0.8：1、0.6：1、0.5：1 等七个比级，开灌水灰比可采用5：1。

8、在规定的压力下，当注入率不大于0.4L/min，继续灌60min；或不大于1L/min 时，继续灌注90min，灌浆可以结束。

三、帷幕灌浆工程施工1、施工准备与放样（1）施工放样的前期须做好供电供水、场地平整及临时道路、施工作业平台、实验室、质量保证体系等准备工作；（2）施工必须准确定位，按照图中指明的坐标、标高、桩号尺寸来施工；（3）指定专人负责测量工作，根据建设单位提供的平面高程控制资料，及时准确的将施工控制点引至施工现场附近，并妥善保护，经监理工程师验证后方可使用。

帷幕灌浆施工组织方案1．帷幕设计布置原则：单排孔，帷幕灌浆孔距为2.0m,基岩孔深8~13m,孔径均为u。

2．钻孔布置：孔距2m，钻孔布置在设计帷幕线上，具体见设计图（修抱—厂—10—11）。

3．帷幕施工3．1 3．2 放线布孔：用经纬仪确定帷幕线的控制点，再根据钻孔桩号用卷尺确定帷幕孔实际施工孔位，并用红漆作好标志。

3．3 钻孔预埋：根据钻孔位置，预埋PVC管升至于钻灌砼高程，要求PVC 管中心位置与孔口对正。

3．4 成孔3．4．1 成孔次序根据灌浆次序分两序施工，先施工Ⅰ序孔、再施工Ⅱ序孔。

单孔施工顺序为：第一段造孔灌浆（待凝）第二段造孔灌浆第三段造孔。

3．4．2 钻孔采用地质钻机用金刚石钻头回转钻进，钻孔孔径为ф56mm,钻孔深度见设计图(修抱—厂—10—12)，应详细记录钻孔内的各种情况。

3．4．3 钻孔开孔实际位置与设计位置相差不得大于10cm。

3．4．4 钻机就位时，立轴必须与孔位对正。

4．钻孔孔斜与防渗帷幕体的形成关系密切，必须严格控制孔向及孔斜，终孔时必须测斜,钻孔孔向，孔斜必须满足设计要求。

5．洗孔（简易压水试验）6．裂隙冲洗采用孔口封闭，孔内循环方式进行，其压力为灌浆压力的80%。

7．各灌浆孔（段）在灌浆前宜作简易压水试验，采用单点法进行，压力为灌浆压力的80%。

3．6灌浆8．灌浆方法采用孔口封闭法，灌浆方式为循环式。

9．灌浆压力以回浆管压力为准，压力范围控制在0.1~0.2Mpa之内。

10．灌浆孔（段）使用压力见技术说明书。

11．浆液水灰比使用应遵循由稀到浓原则，逐级改变，浆液水灰比采用5：1、3：1、2：1、1：1、0.8：1、0.6：1等6个级别(重量比),开灌水灰比为5:1.应定时测量浆液密度,并作好记录。

12．结束标准：在规定压力下，注入率不大于1L/Min时，延续灌浆90Min即可结束。

13．灌浆过程中，发现冒浆、漏浆时，应根据具体情况采用嵌缝，表面封堵、浓浆、低压、限量、间歇、待凝等方法进行。
