各种接口标准图解大全

每个计算机系统，不论台式PC还是笔记本电脑，都会有很多接口。

你能正确识别每一个接口么？尽管他们触手可及，却总是出现各种各样的状况。

这篇文章包罗万象，为新用户和经历问题的使用者提供帮助。

通过大量图片和注释，将告诉你电脑各种接口、插槽、插头的作用。

值得安慰的是，大多数接口都不太容易弄错，主要依靠“防呆”设计；如果有特殊情况，文章中会特别注明。

（防呆设计：通过一些突出或凹陷的部分，使接口不能或不容易被插反插错，从而保护接口与硬件）我们将接口整体分为两部分：外部接口：电脑的外设联接接口内部接口：计算机系统里的接口接口列表外部接口：电脑的外设联接接口插头插座名称USBIEEE 1394/ Firewire / i.Link / 火线Cinch / RCAPS/2 键盘鼠标接口VGA显示器视频接口DVI数字视频接口RJ45 (LAN /ISDN)网线接口RJ11(Modem / 电话)S-Video (Hosiden)内部接口：计算机系统里的接口插头插座名称SATA (Serial ATA)PATA (Parallel ATA / UltraDMA/133 / IDE)agp (Graphics Cards)PCIe (pci Express) PCIPOWER 电源接口外部接口：USBUniversal Serial Bus (USB)万用串行总线，被设计为联接各种外部设备。

譬如鼠标、键盘、移动硬盘、数码相机、VoIP电话（Skype）或打印机。

理论上一个USB控制器，可以联接127个USB设备（当然，理想与现实总是有些差距^_^）。

USB 1.1峰值传输速率为12Mbps，USB 2.0峰值为480Mbps。

USB 2.0可以向下兼容，当USB 2.0设备插入1.1接口，将只有12Mbps的传输速率。

USB可以通过线缆传送电力，能够为移动硬盘提供电能（最大500mA、5V）。

USB接口分为三种：接口类型A：通常在PC上出现接口类型B：通常在USB设备上出现Mini-USB：数码相机和摄像机、移动硬盘等设备经常使用。

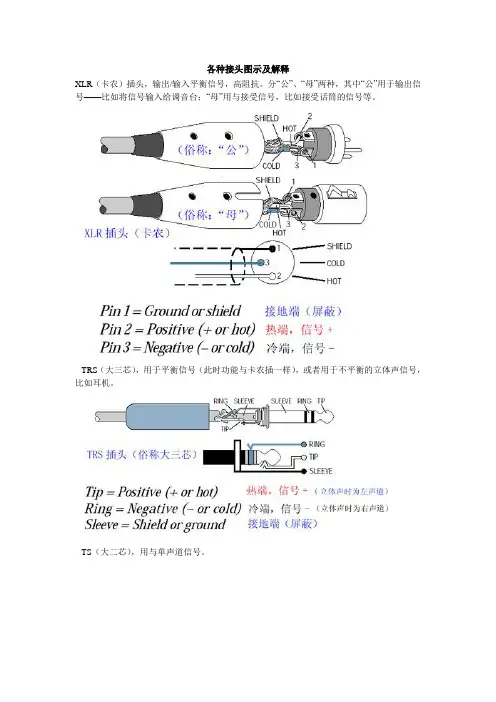

各种接头图示及解释
XLR（卡农）插头，输出/输入平衡信号，高阻抗。

分“公”、“母”两种，其中“公”用于输出信号——比如将信号输入给调音台；“母”用与接受信号，比如接受话筒的信号等。

TRS（大三芯），用于平衡信号（此时功能与卡农插一样），或者用于不平衡的立体声信号，比如耳机。

TS（大二芯），用与单声道信号。

RCA（莲花），一般用于民用设备，比如我们常用的CD机，录音机等。

关于颜色标记补充一点：模拟的视频信号也会用这种插头（不过用RCA输出的视频信号质量是最差的），此时插头、插座的颜色为黄色。

电子乐器对我来说首先是机器，然后才是乐器！。

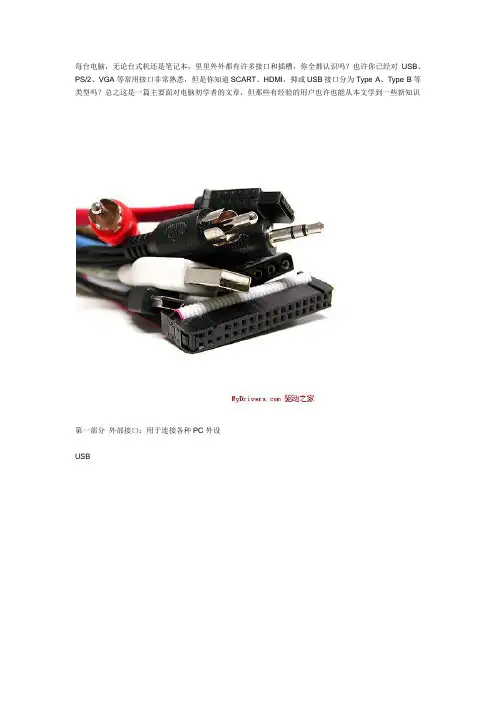

每台电脑，无论台式机还是笔记本，里里外外都有许多接口和插槽，你全都认识吗？也许你已经对USB、PS/2、VGA等常用接口非常熟悉，但是你知道SCART、HDMI，抑或USB接口分为Type A、Type B等类型吗？总之这是一篇主要面对电脑初学者的文章，但那些有经验的用户也许也能从本文学到一些新知识第一部分外部接口：用于连接各种PC外设USBUSB（Universal Serial Bus 通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、VoIP电话（Skype）或打印机等外设等连接到PC。

理论上单个USB host 控制器可以连接最多127个设备。

3 X1 H8 g) q6 [5 y# `3 W0 L硬件技术、网络技术、病毒安全、休闲娱乐,软件下载USB目前有两个版本，USB1.1的最高数据传输率为12Mbps，USB2.0则提高到480Mbps。

注意：二者的物理接口完全一致，数据传输率上的差别完全由PC的USB host控制器以及USB设备决定。

USB可以通过连接线为设备提供最高5V，500mA的电力。

接口有3种类型：- Type A：一般用于PC- Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等左边接头为Type A（连接PC），右为Type B（连接设备）USB MiniUSB延长线，一般不应长于5米请认准接头上的USB标志USB分离线，每个端口各可以得到5V 500mA的电力。

移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（500+500=1000mA）你见过吗：USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/i.LinkIEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是i.Link。

目前，数据传速率为400Mbps的IEEE-1394标准正被800Mbps的IEEE-1394b （或Firewire-800）所取代。

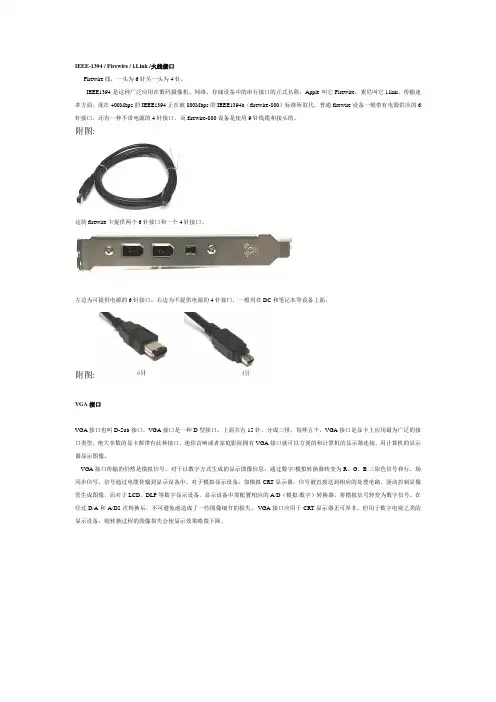

IEEE-1394 / Firewire / i.Link /火线接口Firewire线，一头为6针另一头为4针。

IEEE1394是这种广泛应用在数码摄像机、网络、存储设备中的串行接口的正式名称，Apple叫它Firewire，索尼叫它i.link。

传输速率方面，现在400Mbps的IEEE1394正在被800Mbps的IEEE1394b（firewire-800）标准所取代。

普通firewire 设备一般带有电源供应的6针接口，还有一种不带电源的4针接口，而firewire-800设备是使用9针线缆和接头的。

附图:这块firewire卡提供两个6针接口和一个4针接口。

左边为可提供电源的6针接口。

右边为不提供电源的4针接口，一般用在DC和笔记本等设备上面。

附图:VGA接口VGA接口也叫D-Sub接口。

VGA接口是一种D型接口，上面共有15针，分成三排，每排五个。

VGA接口是显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种接口。

迷你音响或者家庭影院拥有VGA接口就可以方便的和计算机的显示器连接，用计算机的显示器显示图像。

VGA接口传输的仍然是模拟信号，对于以数字方式生成的显示图像信息，通过数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。

对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。

而对于LCD、DLP等数字显示设备，显示设备中需配置相应的A/D（模拟/数字）转换器，将模拟信号转变为数字信号。

在经过D/A和A/D2次转换后，不可避免地造成了一些图像细节的损失。

VGA接口应用于CRT显示器无可厚非，但用于数字电视之类的显示设备，则转换过程的图像损失会使显示效果略微下降。

串口串行接口，简称串口，也就是COM接口，是采用串行通信协议的扩展接口。

通常用于连接鼠标和外置Modem以及老式摄像头和写字板等设备等。

串口的出现是在1980年前后，数据传输率是115kbps～230kbps，目前部分新主板已开始取消该接口。

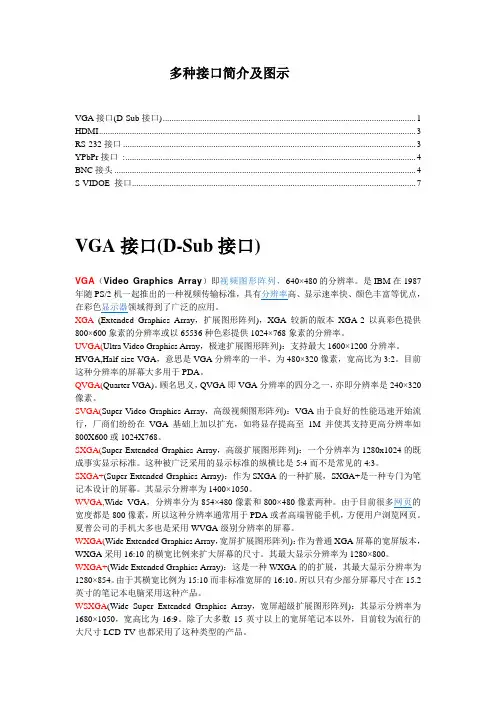

多种接口简介及图示VGA接口(D-Sub接口) (1)HDMI (3)RS-232接口 (3)YPbPr接口: (4)BNC接头 (4)S-VIDOE 接口 (7)VGA接口(D-Sub接口)VGA（Video Graphics Array）即视频图形阵列，640×480的分辨率。

是IBM在1987年随PS/2机一起推出的一种视频传输标准，具有分辨率高、显示速率快、颜色丰富等优点，在彩色显示器领域得到了广泛的应用。

XGA (Extended Graphics Array，扩展图形阵列)，XGA较新的版本XGA-2以真彩色提供800×600象素的分辨率或以65536种色彩提供1024×768象素的分辨率。

UVGA(Ultra Video Graphics Array，极速扩展图形阵列)：支持最大1600×1200分辨率。

HVGA,Half-size VGA，意思是VGA分辨率的一半，为480×320像素，宽高比为3:2。

目前这种分辨率的屏幕大多用于PDA。

QVGA(Quarter VGA)。

顾名思义，QVGA即VGA分辨率的四分之一，亦即分辨率是240×320像素。

SVGA(Super Video Graphics Array，高级视频图形阵列)：VGA由于良好的性能迅速开始流行，厂商们纷纷在VGA基础上加以扩充，如将显存提高至1M并使其支持更高分辨率如800X600或1024X768。

SXGA(Super Extended Graphics Array，高级扩展图形阵列)：一个分辨率为1280x1024的既成事实显示标准。

这种被广泛采用的显示标准的纵横比是5:4而不是常见的4:3。

SXGA+(Super Extended Graphics Array)：作为SXGA的一种扩展，SXGA+是一种专门为笔记本设计的屏幕。

其显示分辨率为1400×1050。

每台电脑，无论台式机还是笔记本，里里外外都有许多接口和插槽，你全都认识吗？也许你已经对USB、PS/2、VGA等常用接口非常熟悉，但是你知道SCART、HDMI，抑或USB接口分为Type A、Type B等类型吗？总之这是一篇主要面对电脑初学者的文章，但那些有经验的用户也许也能从本文学到一些新知识第一部分外部接口：用于连接各种PC外设USBUSB（Universal Serial Bus 通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、V oIP电话（Skype）或打印机等外设等连接到PC。

理论上单个USB host控制器可以连接最多127个设备。

3 X1 H8 g) q6 [5 y# `3 W0 L硬件技术、网络技术、病毒安全、休闲娱乐,软件下载USB目前有两个版本，USB1.1的最高数据传输率为12Mbps，USB2.0则提高到480Mbps。

注意：二者的物理接口完全一致，数据传输率上的差别完全由PC的USB host控制器以及USB设备决定。

USB可以通过连接线为设备提供最高5V，500mA的电力。

接口有3种类型：- Type A：一般用于PC- Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等左边接头为Type A（连接PC），右为Type B（连接设备）USB MiniUSB延长线，一般不应长于5米请认准接头上的USB标志USB分离线，每个端口各可以得到5V 500mA的电力。

移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（500+500=1000mA）你见过吗：USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/i.LinkIEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是i.Link。

目前，数据传速率为400Mbps的IEEE-1394标准正被800Mbps的IEEE-1394b （或Firewire-800）所取代。

PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图解2011-03-05 21:02以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。

首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。

鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接----USB接口提供5V和200ma电流Imax=500 mApc=500ma,笔记本100ma头)。

PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图解2011-03-05 21:02以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。

首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。

鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft 等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB 数据线而仅仅包含与电脑相连的“A”连接----USB接口提供5V和200ma电流Imax=500 mApc=500ma,笔记本100ma头)。

PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图解2011-03-05 21:02以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。

首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。

鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft 等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB 数据线而仅仅包含与电脑相连的“A”连接----USB接口提供5V和200ma电流Imax=500 mApc=500ma,笔记本100ma头)。

计算机常见外部接口图解3.5mm插头USB接口串口VGA接口网卡（LAN）接口并口电脑内数据接口IEEE1394接口eSATA接口Micro-USBDVIHDMI3.5mm插头最常见的立体声耳机分三层，也有两层的，每一层都有对应的功能，要DIY的话一定要分层。

标准分布为“左右地红白”（从端部到根部依次是左声道、右声道、地线，其中左声道常用红色线皮，右声道常用白色的）。

最常见的是银白色的和铜黄色的，银色的是铜镀银，铜黄色的就是铜。

由于银的稳定性和电子工程性优于铜，所以铜镀上银后可以升级使用该插头设备的用户体验。

USB接口USB是一种常用的pc接口，他只有4根线，两根电源两根信号，故信号是串行传输的，usb接口也称为串行口，usb2.0的速度可以达到480Mbps。

可以满足各种工业和民用需要.USB接口的输出电压和电流是： +5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。

usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：黑线：gnd 红线：vcc 绿线：data+ 白线：data-USB接口定义图USB接口定义颜色一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT-绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+黑色－地线： GND、GroundUSB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

USB接口是一种越来越流行的接口方式了，因为USB接口的特点很突出：速度快、兼容性好、不占中断、可以串接、支持热插拨等等，所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式，USB接口定义也很简单：1 ＋5V2 DATA－数据－3 DATA＋数据＋4 GND 地USB接口定义图USB全称是Universal Serial Bus，USB支持热插拔，即插即用的优点，所以USB接口已经成为电脑外设最主要的接口方式。

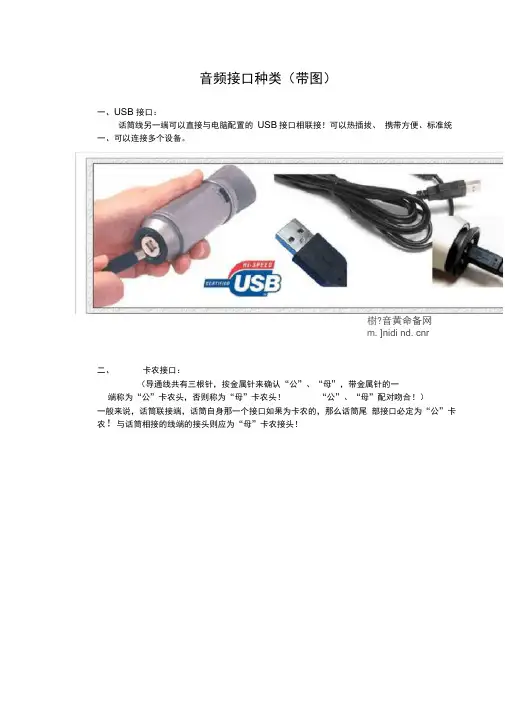

音频接口种类（带图）一、USB 接口：话筒线另一端可以直接与电脑配置的USB接口相联接！可以热插拔、携带方便、标准统一、可以连接多个设备。

樹?音黄命备网m. ]nidi nd. cnr二、卡农接口：（导通线共有三根针，按金属针来确认“公”、“母”，带金属针的一端称为“公”卡农头，否则称为“母”卡农头！“公”、“母”配对吻合！）一般来说，话筒联接端，话筒自身那一个接口如果为卡农的，那么话筒尾部接口必定为“公”卡农！与话筒相接的线端的接头则应为“母”卡农接头！数码音频商务网州刑mid订14” CM收集整理莲花接头（3.5MM ）:平常民用级耳机接电脑的接口数码音频商务网喩职midi IM CON收集藝于里四、 6.5MM接口（分为两种：大二芯、大三芯，判断的标准是中间的音隔线！）：藪斜音频両勢冈WW・nOill4・CM收集莖靈在上面的基础之上。

我们根据线的两端需要的接头，可以任意组合, 按照需求组合出来音频线！特别是话筒线，根据原理，我们就来组合一些最常见到的音频话筒等相关的音频线。

最最菜鸟级的，请别笑话我无知，我相信有大部分初学者可以通过这个学会的，正因为没有人愿意做这种低级的工作，那么只能我来做。

数码音频商务咼州砒点d订14.CQH收集整理三芯卡侬母对3.5mm7芯卡侬公对7芯卡侬母数码音频商务嗣收集整理3芯卡侬公对3芯卡侬母-卡侬公对卡侬母（一公一母）3芯卡侬公对3芯卡侬母-卡侬公对卡侬母（一公一母）数码音频商务网收集整理3芯卡侬母对6.35插头公三芯卡侬母对6.5MM3芯卡侬母对6.35插头公三芯卡侬母对6.5MM樹码咅领商等网円删收隼整理3芯卡侬母对USB插头USB 对6.5MM。

USB 各型插座插头引脚分布
最近画USB的电路，老是忘记它的引脚排列，每次都要去翻手册，很麻烦，索性整理了一下，以后用着也方便，这些图都来自USB标准上。

注：以下均为插座或插头的前视图，即将插座或插头面向自己。

USB A型插座和插头
USB A型插座引脚分布USB A型插头引脚排列分布
USB B型插座和插头
USB B型插座引脚分布USB B型插头引脚分布
USB mini-B 插座和插头
USB mini-B型插座引脚分布USB mini-B型插头引脚分布
USB A-B型引脚功能
引脚序号 功能名 典型电线颜色
1VBUS红
2D-白
3D+绿
4GND黑
Shell Shield
USB mini-B型引脚功能
引脚序号 功能名 典型电线颜色
1VBUS红
2D-白
3D+绿
4ID不用
5GND黑
Shell Shield
关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。

电脑接口图解大全图解硬盘接口2010-12-29 19:09:01| 分类：计算机常识| 标签：|字号大中小订阅每台电脑，无论台式机还是笔记本，里里外外都有许多接口和插槽，你全都认识吗？也许你已经对USB、PS/2、VGA等常用接口非常熟悉，但是你知道SCART、HDMI，抑或USB接口分为Type A、Type B等类型吗？总之这是一篇主要面对电脑初学者的文章，但那些有经验的用户也许也能从本文学到一些新知识第一部分外部接口：用于连接各种PC外设USBUSB（Universal Serial Bus 通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、VoIP电话（Skype）或打印机等外设等连接到PC。

理论上单个USB host控制器可以连接最多127个设备。

3 X1 H8 g) q6 [5 y# `3 W0 L硬件技术、网络技术、病毒安全、休闲娱乐,软件下载USB目前有两个版本，USB1.1的最高数据传输率为12Mbps，USB2.0则提高到480Mbps。

注意：二者的物理接口完全一致，数据传输率上的差别完全由PC的USB host控制器以及USB设备决定。

USB可以通过连接线为设备提供最高5V，500mA的电力。

接口有3种类型：- Type A：一般用于PC- Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等左边接头为Type A（连接PC），右为Type B（连接设备）USB MiniUSB延长线，一般不应长于5米请认准接头上的USB标志USB分离线，每个端口各可以得到5V 500mA的电力。

移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（500+500=1000mA）你见过吗：USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/i.LinkIEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是i.Link。

电脑接口图解大全图解硬盘接口每台电脑，无论台式机还是笔记本，里里外外都有许多接口和插槽，你全都认识吗？也许你已经对USB、PS/2、VGA等常用接口非常熟悉，但是你知道SCART、HDMI，抑或USB接口分为Type A、Type B等类型吗？总之这是一篇主要面对电脑初学者的文章，但那些有经验的用户也许也能从本文学到一些新知识第一部分外部接口：用于连接各种PC外设USBUSB（Universal Serial Bus 通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、VoIP电话（Skype）或打印机等外设等连接到PC。

理论上单个USB host控制器可以连接最多127个设备。

3 X1 H8 g) q6 [5 y# `3 W0 L硬件技术、网络技术、病毒安全、休闲娱乐,软件下载USB目前有两个版本，USB1.1的最高数据传输率为12Mbps，USB2.0则提高到480Mbps。

注意：二者的物理接口完全一致，数据传输率上的差别完全由PC的USB host控制器以及USB设备决定。

USB可以通过连接线为设备提供最高5V，500mA的电力。

接口有3种类型：- Type A：一般用于PC- Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等左边接头为Type A（连接PC），右为Type B（连接设备）USB MiniUSB延长线，一般不应长于5米请认准接头上的USB标志USB分离线，每个端口各可以得到5V 500mA的电力。

移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（500+500=1000mA）你见过吗：USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/i.LinkIEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是i.Link。
