家装水电施工规范

家装水电施工要点及验收规范电气：(1)基本要求1.1 每户应设置分户配电箱，配电箱内应设漏电断路器，漏电动作电流应不大于30mA，有过负荷、过电压保护功能，并分数路出线，分别控制照明、空调、插座等，其回路应确保负荷正常使用。

1.2 导线的敷设应按装饰设计规定进行施工，线路的短路保护、过负荷保护、导线截面的选择、低压电气的安装应按国家现行标准和武汉市有关规定进行。

1.3 室内布线除通过空心楼板外均应穿管敷设，并采用绝缘良好的单股铜芯导线。

穿管敷设时，管内导线的总截面积不应超过管内径截面积的40％，管内不得有接头和扭结。

导线与电话线、闭路电视线、通信线等不得安装在同一管道中。

1.4 照明及电热负荷线径截面的选择应使导线的安全载流量不大于该分路内所有电器的额定电流之和，各分路线的容量不允许超过进户线的容量。

1.5 接地保护应可靠，导线间和导线对地间的绝缘电阻值应大于0.5MΩ。

1.6 进户的PVC塑料导线管的管壁厚度应不小于1.2mm。

1.7 电暖器安装不得使用普通插座，不得直接安装在可燃构件上。

卫生间插座宜选用防溅式。

1.8 插座离地面应不低于350mm---500mm(地面高度视地面铺设的材料而定)。

线盒内导线应留有余量，长度宜为150mm。

接线时相线进开关，零线直接进灯头，螺口灯头相线不应接外壳，照明灯开蛘距地高度宜为1.3mm，开关不宜装门后。

1.7 吊平顶内的电气配管，应按明配管的要求，不得将配管固定在平顶的吊架或龙骨上。

灯头盒、接线盒的设置应便于检修，并加盖板。

使用软管接到灯位的，其长度不应超过1m。

软管两端应用专用接头与接线盒、灯具连接牢固。

金属软管本身应做接地保护。

各种强、弱电的导线均不得在吊平顶内出现裸露。

(2)验收要求和方法2.1 工程竣工后应向业主提供线路走向位置尺寸图，并按上述要求逐一进行验收，需隐蔽的电气线路应在业主验收合格后方可进行隐蔽作业。

2.2 面向电源插座的相线和零线位置为右相左零，有接地孔的插座，其地线插孔应为上方位置，接地应可靠。

注意事项（二）引言水电是家装中的隐蔽工程，也是最重要的工程。

因为完工后再发现问题，解决起来就很麻烦。

当然家里断电漏水也会令人很烦，而且严重会对生命和财产造成损失。

所以同学们装修的时候一定要盯紧。

7、线路施工结束后，所有的线管须做临时固定和保护。

8、电线导管与水管在同一平面间距大于100mm,，不同平面间距大于50mm。

9、穿越厅堂、卧室的水管尽量从顶面走。

这样水管一旦渗漏，一方面可以及时觉察到（不用楼下邻居上门兴师问罪时才知道自家水管在漏水），另一方面维修起来也不用兴师动众去破坏地面装饰材料了（实木地板和地砖）。

10、电线导管弯管必须采用冷弯，弧度圆滑。

不允许用直角弯及三通。

11、强弱线管间距30cm这些细节往往水电工是不会为你想的需要你提出来真搞不明白很多工人为什么不动动脑子呢。

12、厨房、卫生间的电线管尽量不要从地面布线。

13、电路施工结束后裸露在外打线头卷进线盒，凡带电线头必须用绝缘胶带包裹。

14、电路施工时，线槽开好后，先用水泥砂浆将线盒固定，再穿管放线。

15、同一回路的线径必须相同。

火线与零线是4平方的，而接地线确是2.5平方的。

16、电气施工结束后，配电箱内各线路连接到位，走线清晰。

提醒1、水电施工，线槽要横平竖直，一来美观，二来装修后，软装时难免打孔，这样就清楚线管位置，有些水电工偷懒，斜着划线，当您油漆作完以后，你知道线管在哪里呢2、水电完工后千万别忘了拍照！拍照的不是为了留念，而是存档，一是为将来检修线路可以查线路走向，二是日后在如果在墙面钻孔不会打破管道。

如果不想上面的现象在你家发生，那就别忘了拍照哦。

3、一般来讲，厨房和卫生间要重点拍，因为这些地方打眼挂东西的地方特别多，什么热水器，毛巾架，浴巾架，油烟机，吊柜，调味架什么的，都需要打孔。

另外，房间里挂壁挂式空调的地方，装踢脚线的地方也要重点拍，弄不好这些地方也会被打断的。

装修改造过程中如何进行水电设施的施工1. 准备工作在水电设施施工前，需要做好以下准备工作：1.1 设计规划在施工前，应根据实际需求和设计师的规划，明确水电设施的布局和位置，以及所需材料和设备。

1.2 材料准备根据设计规划，准备所需的水电材料，如电线、电缆、水管、阀门等，并确保材料的质量和数量。

1.3 工具准备准备齐全的水电施工工具，如电钻、扳手、螺丝刀、切管器等。

1.4 现场清理对施工区域进行清理，移除无关物品，确保施工场地的安全和整洁。

2. 水电施工流程2.1 水路施工2.1.1 开槽根据设计规划，使用电钻和切管器在墙面和地面上开槽，为水管铺设做准备。

2.1.2 管道铺设在开好的槽内铺设水管，注意管道的走向和弯曲度，确保管道铺设平整。

2.1.3 管道固定使用管卡和螺丝将水管固定在墙面和地面上，保证管道的稳定性和安全性。

2.1.4 试压在管道铺设完成后，进行试压测试，检查管道是否有泄漏或其他问题。

2.2 电路施工2.2.1 布线根据设计规划，使用电线和电缆沿着墙面和顶面进行布线，注意电线的走向和固定。

2.2.2 穿管在布线过程中，将电线穿过管子，以保护电线和便于维修。

2.2.3 接线将各个用电设备的电线连接到相应的电路中，注意接线的正确性和安全性。

2.2.4 检测在电路施工完成后，进行电路检测，检查电路是否有短路、漏电或其他问题。

3. 施工注意事项3.1 安全第一在施工过程中，要严格遵守安全操作规程，确保自身和他人的安全。

3.2 施工标准按照国家和行业的施工标准进行施工，确保水电设施的质量和可靠性。

3.3 严谨施工在施工过程中，要严谨认真，确保每一个细节都符合设计要求。

3.4 沟通协作与设计师、项目经理和其他施工人员保持良好的沟通，协同完成装修改造任务。

4. 施工后验收在水电设施施工完成后，应进行验收，确保施工质量和符合设计要求。

4.1 水路验收检查水管是否有泄漏、破裂或其他问题，测试各个用水设备的正常运行。

家庭装修水电布置施工规范,以及安装高度尺寸一、排水工程给排水工程包括管道附件和各类水嘴、角阀、给水配件的安装、室内排水工程等;基本要求：1、进场必须先测弹水平线,检查原有水管是否畅通；2、原进户电源电表容量、进线线经大小、电话线、宽带信息网能是否调整；3、现场核对家用电器、灯具开关及卫生洁具位置与图纸是否相符或遗漏,如不符时应该按实际情况调整；4、除设计注明外,冷热水管均采用钢塑管,主管统一为Ф20mm,分管为Ф16mm；安装前应检查管道是否畅通；5、不得随意改变排水管、地漏及座便器等的废、污排水性质和位置;特殊情况除外排水管必须有有点存水弯,以防臭气上排；6、钢管全部采用螺纹连接,并用麻丝、厚漆或生料带衬口,管道验收应符合加压>=；稳压“20分钟管内压下降7、管道安装应到横平竖直,铺设牢固,PVC下水管必须胶粘严密,坡度符合35/1000要求；8、管道安装不得靠近电源,并在电线管下面,交叉时需用过桥弯过度,水管与燃气管的间距应该不小于50mm；9、通往阳台的水管必须加装阀门,中间尽量避免接头；10、冷热水管外露头子间距必须根据龙头实际尺寸而决定;两只头子明装头子心必须用镀锌式样管加长30mm套管,确保以后三角阀安装并行必须在同一水平线上；外露头子凸出抹灰而应不小于10-15mm,并用水泥砂浆固定,热水管理入墙身深度应保证管外有15mm以上的水泥砂浆保护层,以免受热釉而裂开特殊情况除外;长距离热水管须用保温材料处理;11、外露头子常规高度均为净尺寸淋浴 1000mm淋浴房 1000mm浴缸650mm 洗脸盆台下式 500mm厨房水池 600mm洗脸盆台下式600mm 洗衣机机高＋200mm热水器 1200-1600mm或现场决定12、前期工程完工时须安装工地临时用水龙头1-2只以低龙头为佳期,并提供后期所需材料清单规格、数量、种类以便于客户自行安排时间选购;13、卫生洁具安装必须牢固,不得松动,排水畅通,各处连接密封无渗漏；安装完毕后盛水2小时,自行用目测和手感法检查一遍；14、座便器安装必须用油石灰或硅硐胶、黄油卷连接密封,严禁用水泥砂浆固定,水池下水,浴缸排水必须用硬管连接；15、所有卫生洁具及其配件安装前及安装完毕均应检查一遍,查看有无损坏,工程安装完毕应对所有用水洁具进行一次全面检查;二、电气工程一基本要求：电器产品材料必须符合产品标准和安全标准的要求,电气施工人员应持证上岗;1、每户设置的配电箱尺寸,必须根据实际所需空开而定；每户均必须设置总开两极＋漏电保护器所需位置为4个单片数,断路器空开为合格产品,严格按图分设各路空开及布线,并标明空开各使用旧路;配电箱安装必须有可靠的接地连接；2、与房东确定开关、插座品牌,核实是否门铃、门灯电源,校对图纸跟现场是否相符,不符时经客户同意应机应调整交签字；3、电器布线均采用中策BV单股铜线,接地线为BBR软铜线,穿PVC暗埋设空心楼板,现浇屋面板除外走向为横平竖直,沿平顶墙角走,无吊顶但有80mm膏阴角线时限走Ф20mm、Ф15mm各一根,禁止地面放管走线；严格按图布线照明主干线为,支线为管内不得有接头和扭结,均用新线,旧线在验收时交付房东;禁止电线直接埋入灰层遇泥凝土时采用BVV护套线；4、管内导线的总截面积不得超过管内径截面积的40%;同类照明的几个同路可穿入用一根管内,但管内导线总数不得多于8根；5、电话线、电视线、电脑线的进户线均不得移动或封闭,严禁弱电线与导线安装在同一根管道中包括穿越开关、插座暗盒和其用暗盒,管线均从地面墙角直；6、严禁随意改动煤气管道及表头位置,导线管与煤气管间距同一平面不得小于100mm,不同平面不得小于50mm,电器插座开关与煤气管间距不小于150mm；7、线盒内预留导线长度为150mm,平顶预留线必须标明标签,接线为相线进开关,零线进灯头,零线进灯头,面对插座时为左零右相接地上；开关插座安装必须牢固、位置正确,紧贴墙面;同一室内,盒内在同一水平线上；二开关、插座常规高度以老地坪计算,安装时必须以水平线为统一标准;类型普通分体单位mm空调立式300空调插座卧室2200客厅电视机插座300油烟机 2200 1800-2000床头灯插 700/900厨房台面插座1200特殊插座2200开关1300至1500卧室电视插座1100客厅下管：下300上1100洗衣机1600开关离门手盆插座：1050台面800高,中间距离100-300高,最好300客厅电视管直径75/80高度11009、前期工程守工时,每只房间安装临照明灯一盏,插座一只,安装好配电箱及保护开关并接通全部电源,绘好电线,管道走向图;并提供后期材料清单规格、品牌、数量、种类,便于房东自行安排时间选购;10、灯具、水暖及厨卫五金配电,防雾镜普通镜子由木工安装进场后应检查一遍,查看有否损坏;11、严禁带电作业特殊情况需带电作业时要有一人在场;工程安装完毕应对所有灯具、电器、插座、开关、电表断通电试验检查,并在配电箱上准确标明其位置,并按顺序排列;12、绘好的照明、插座、弱电图、管道在隐蔽工程验收时,经客户签字认可后,配合设计人员打印成图,交工程部、客户一份低稿留档;13、工班长必须在现场作业,验收时在场,前期和后期工程完工时均应做好清理工作,做到工完场清;14、油漆进场前,应对所布强电、弱电进行一次全面复检;三、水电过程验收规范一项目标准、要求检测方法检测工具管道工程管材与管件或阀门之间不得松动,管下固定牢固,水管与燃气管间距,同一平面>100mm,不同平面＞＝50mm 目测和手感及通水实验1、管道排列是否符合设计要求随机抽3处2、管道安装是否固定、无松动全检3、落水管应畅通,水表运转正常4、管道畅通、连接省无渗漏,龙头、阀门开启灵活5、水管安装不得靠近电源,水管与燃气管间距钢卷尺6、管道安装横平竖直,坡度符合要求,并及时用管木固定随机抽3处水平尺寸7、通往阳台的水管必须加阀全检目测8、管道试压关于稳压20分钟,管内压力下降小于全检施压泵加压测试二电气工程1、各类电器开关、配电箱安装必须确认合格证全检电器测试2、电气布线全检封槽之前检测3、室内布线均应穿客敷设全检封槽之前检测4、电源线、电话线、电视线、电脑线严禁装在同一管道中全检钢卷尺三封槽之前检测5、绝缘电阻测试全检兆欧表6、安装面板全检目测7、插座距地高度全检目测和手感8、导线、开关接头与燃气管道的间距mm 全检钢卷尺9、禁止零线、地线泥用,漏地线位置固定,并按规定选定同颜色全检测试仪10、电话线、网线、电视线、音箱检查全检万用表和测试仪水电改造的第一步是水电定位,也就是根据你的需要定出全屋开关插座的位置和水路接口的位置,水电工要根据开关插座水笼头的位置在墙上划出水管和电线的走向线也就是布置线路,记着向你的装修队要水电图,让水电工按图把线路走向给你讲清楚,别怕麻烦,水电工一定会满足你的要求的,水电改造完成后如果你不签字,水电工别想从装修队长那里拿钱的;水电定位之后,接下来就是打槽了;好的打槽师付打出的槽基本是一条直线,而且槽边基本没有什么毛齿;注意打槽之前,务必让水电工将所有的水电走向在墙上划出来标明,记得对照水电图,看是否一致;四、关于水电改造,还有几点需要注意：1、最好在合同中注明电路改造所用的电线的品牌;2、全屋的开关应基本处于同一水平位置;3、全屋的插座应尽量处于同一水平位置,特殊插座如空调、冰箱及有特殊要求的例外;4、电路改造中的相线、零线的颜色应各屋一致,如果可以的话,最好在合同中注明火线、零线、控制线的颜色,保护线按国家规定是黄绿双色的;5、插座线包括空调冰箱最好用3线多股,照明线用2线多股就可以了;6、底盒埋设,如果可以,最好是自已买底盒,请装修队报安装费;7、关于音响线,如果你不是专业的发烧友,最好别装音响线：深圳的房屋面积基本上以100平方左右的居多,客厅的面积一般不会很大,在这样的面积里装上音响效果对一般人实在是没多大必要;空管也要算银子的;关于水路改造中,有一点我觉得有必要说一下：关于泠热水的问题,以深圳的天气来讲,需不需要洗脸池、厨房的洗菜池都用泠热水呢需要热水的话,打开热水器接一下就可以了;装修时我只感叹赚钱不易花钱却如此的容易最后要注意,最好在合同中注明务必等水电改造完成后木工进场,这样做的好处：你不用同时关注两样事情,水电改造是装修中一项很重要的支出,也是装修公司利润的大头,而且水电改造隐蔽性很大,如果木工同时进场施工,会分散你的注意力而不会全心关注水电改造;水路改造时,注意围一定要整洁;水路改造订合同时,最好注明水路改造用的材料;另外水路改造中要注意原房间下水管的大小,屋子里的接原下水管的管子最好和原下水管匹配;电路改造中,应注意事先要想好全屋的灯具装在什么地方,以便确定开关插座的位置,同时要注意新埋线和换线的价格是不一样的;买门铃时最好买无线门铃;五、注意以下几条：1.使用性：开关面板所在位置是否使用方便,位置是否合理,考虑全面.2.使用性：水电家装工程在造价报中占很大的比例一般都在1/5左右基础装修所以避免不实用的走线能节省很大的开支.3走位正确性：在水电走线时尽量缩短走线距离,减少不必要的浪费.但要注意保证墙地面走线保持横平竖敷设管子时,应尽量减少弯曲,当线路直线段长度超过15m或直角弯超过三个时,应增设中间接线盒;保证以后维修方便直.4.稳定性：电路走线要做PVC管保护,强弱电之间要有足够距离以免影响弱电信号,电视、电话、网线的室内布线不允许串联5.安全性：给水管道要打压实验,排水管道要做排水试渗漏6.最后还要有水电路的走线图或实景照片以便以后安装其他器具时做参考防止使其破坏;一基本要求必须是持有国家行政部门颁发的电工证,才能上岗作业,并且必须严格按国家有关电工规范及水电工艺规范操作施工;必须主动征求业主的意见,耐心听取业主的要求,确定好电源开关．及水位器具．冷热水龙头等的位置,使业主满意后,方可开始施工,避免因没有充分沟通,造成返工;电路．水路改造中所有的主材与辅材均采用国家认证的产品;强弱电路及水路铺设入墙时互相之间应保持500MM以上的距离,施工中线头裸露在外须包扎;水电装修完工后,施工人员应按实际位置绘制水电改造竣工图,交公司存档;二电工施工规范：施工现场临时电源应有完整的插头、开关、插座、漏电保护器设置,临时用电须用电缆;电源线分三种颜色：火线红色、零线兰色、地线黄色、所有单向插座应该“左零右火中间地“或“上火下零“连接;各房间插座的供电回路,厨房、卫生间、浴室的供电回路应各自独立使用漏电保护器,必须与其它供电回路,不得将其零线搭接其它回路;空调等大功率电器,必须设置专用供电回路,空调采用4M2的电源线,照明线采用~的电源线,所有电源插座供电回路宜选用的电源线;其它供电负荷参照此标准;所有入墙电线采中20的PVC阴燃管套管埋设,并用弯头、直节、接线合等连接,盒底使用杯梳管中不可有接头,不可将电源线裸露在吊顶上或直接用水泥抹入墙中,以保证电源线可以拉动或更换;特殊状况下,电源线管从地面下穿过时,应特别注意在地面下必须使用套管连接紧密,在地面下不允许有接头源泉线出入地面处必须套用弯头;地面没有封闭之前,必须保护好PVC套管,不允许有破裂损伤,铺地板砖时PVC套管应被沙资助完全覆盖,钉木地板时,电源线应沿墙角铺设,以防止电源线被钉子损伤;电源线走向横平竖直,不可斜拉,并且避开壁镜,什物架、家具等物的安装位置,防止被电锤、钉子损伤;电源线埋设时,不应考虑与电热、水汀、水管及弱电管线等保持500MM以上的距离;电源线管应预先固定在墙体槽中,要保证套管表面凹进墙面13MM以上,墙上开槽深度＞33MM经检验认可,电源线连接合格后,应浇湿墙面,用1：水泥沙浆封闭,封避砼表面要平整,且低于墙面2MM;电源底盒安装要牢固,面板底面平整与墙面吻合;空调电源采用16A＝孔插座,在儿童可触摸的高度内以下应采用带保护门的插座,卫生间．洗漱间．浴室应采用带防溅的插座,安装高度不低于,并远离水源,为便于生活舒适方便,卧室应采用双控开关,厨房电源插座应并列设置开关,控制电源通断,放入柜中的微波炉的电源应在墙面设置开关控制通断;各种强弱电插座接口宁多勿缺,床头两侧应设置电源插座及一个电话插座,电脑桌附近,客厅电视柜背景墙上都应设置3个以电源插座,并设置相应的电视、电话、多媒体、宽带网等插座;开关线盒一般离地米,一个房间一个多用插座;所有插座、开关要高于地面300MM以上,同一房间内插座、开关高度一致高度差＜5MM 并列安装是高度差＜1MM,并且不会被推拉门,家俱等物遮挡;跷板开关安装方向一致下端按入为通,上端按入为断;插座开关.面板紧固时,应用配套的螺钉,不得使用木锣钉或石膏板螺丝替代以免损坏底合;有金属外壳的灯具,金属外壳可靠接地：火线应接在螺口灯头中心触片上；射灯发热量大,应选用导线上套黄腊管的灯座, 接好线后,应使灯座导线散开;音响、电视、电话、多媒体、宽带网等弱电线路的铺设方法及要求与源线的铺设方法相同,避开强电线路其插座或线盒与电源插座关列安装,但强弱线路不允共套一管,其间隔距离为500MM以上;音响线出入墙面应做底盒,位置在音箱背后,墙面不允许有明线;不用时,音响可放入底盒,盖上面板;如果客户没有特殊要求,应将所有房间的电话线并接成一个号码;如果楼层有配号箱,应将电话线接通到配号箱内;多芯电话线的接头处,套管口子应用胶带包扎紧,以免电话线受潮,发生串音等故障;强弱电安装质量检验方法：弱电线须采用短接一头,在另一头测量通断的方法,电源插座采用220V灯光测试通断,用兆欧表测量线间绝缘强度,线间绝缘强度＞;电话线接头必须专用接头;三水工施工规范水工进场,首先必须对厨房,卫生间做蓄水试验,2天后,到楼下观察是否渗漏;如有渗漏发生,须及时通知业主,以便做好防水处理;双给水管道的走向、布局要合理,不可斜走、交叉;水路改造采用铝塑管及边接配件,安装前必须检查水管及连接配件是否有破损、砂眼、裂纹等现象;水表安装位置应方便读数,水表、阀门离墙面的距离要适当,要方便使用和维修;在墙体内、地面下,尽可能少用或不用连接配件,以减少渗漏隐患点;连接配件的安装要保证牢固、无渗漏;双给水龙头的两个预留口,应在同一水平线,并且与盆、池等轴线对称,预留口平面中心轴与墙面垂直;墙面上给水预留口弯头的高度要适当,既要方便维修,又要尽可能少让软管暴露在外,并且不另加接软管,给人以简洁,美观的视觉;对下方没有柜子的立柱分一类的洁具,预留口高度,一般应设在地面上600MM左右;立柱盆的下水口应设置在立柱底部中心或立柱背后,尽可能用立柱遮接;避挂式洗脸盆无立柱、无柜子的排水管一定要采用从墙面引出弯头的横排方式设置下水管即下水管入墙;对有柜子和洗脸盆,洗菜盆的给水管,应用弯头从墙面及柜子背板上引出,高度应在柜底上方300MM离地面400MM左右,而不应该从柜子底板上引出;水龙头一般离地1－米离洗脸盆30－40CM;管道连接完成后,应先因定在墙体槽中用堵丝将预留的弯头堵塞,将水阀的关闭,进行加压检测,试压压力兆帕,保持24小时不降低才合格,此时才可以将水管封入墙体;大使器的下水应直接入主下水管,并且一定要配备沉水管头,防异味;地漏必须要放在地面的最低点;橱柜、洗脸盆柜内应避免下水管设置在柜门边,柜中央部位等处,应用乳胶调水屑密封,下水管与柜底的缝隙;排水管道安装后做试水检验,应保证水下水畅通,无渗漏,倒溢现象;。

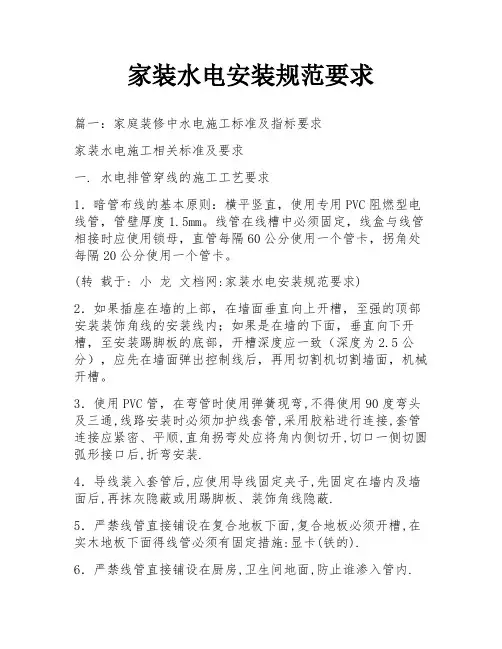

家装水电安装规范要求篇一：家庭装修中水电施工标准及指标要求家装水电施工相关标准及要求一. 水电排管穿线的施工工艺要求1．暗管布线的基本原则：横平竖直，使用专用PVC阻燃型电线管，管壁厚度1.5mm。

线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔60公分使用一个管卡，拐角处每隔20公分使用一个管卡。

(转载于: 小龙文档网:家装水电安装规范要求)2．如果插座在墙的上部，在墙面垂直向上开槽，至强的顶部安装装饰角线的安装线内；如果是在墙的下面，垂直向下开槽，至安装踢脚板的底部，开槽深度应一致（深度为2.5公分），应先在墙面弹出控制线后，再用切割机切割墙面，机械开槽。

3．使用PVC管，在弯管时使用弹簧现弯,不得使用90度弯头及三通,线路安装时必须加护线套管,采用胶粘进行连接,套管连接应紧密、平顺,直角拐弯处应将角内侧切开,切口一侧切圆弧形接口后,折弯安装.4．导线装入套管后,应使用导线固定夹子,先固定在墙内及墙面后,再抹灰隐蔽或用踢脚板、装饰角线隐蔽.5．严禁线管直接铺设在复合地板下面,复合地板必须开槽,在实木地板下面得线管必须有固定措施:显卡(铁的).6．严禁线管直接铺设在厨房,卫生间地面,防止谁渗入管内.7．穿线管母线得总截面不应大于线管孔有效面积得40%,管内导线不得有接头,不同用途的导线严禁混穿于一根线管内.(如强弱电线/电脑线/电视线/电话线)8．导线进入线盒必须保证留有一定的长度,留有20-30cm穿软管以便进行开关,插座的安装维修.9．电线点于点之间不能有任何的接头,吊顶或护墙板内的暗线必须有阻燃套管保护.10．弱电电线必须使用业主指定品牌,电视线/电话线/网络线不可使用同一根管.二. 水路改造标准1. 煤气管用镀锌管,镀锌管道绞牙深度适中,无毛刺,绞牙长度不少于六牙,管道连接处用柔性生料带裹缠5-6圈,知道拧紧接头,不允许烂牙/无牙接进管中.安装完后必须试压,压力为5kg 表以上,一律不允许私自拆改.2. 装管道l冷/热水,管道距墙表面深度为15~20mm,冷热水上下平行时热水在上,冷水在下;冷热水左右平行时,左热右冷,间距15公分.3.电线与暖气/热水/煤气管道之间的平行间距不应小于300mm,交叉距离不应小于100mm.4.龙头一般距离为15公分(孔的中对中).5.所有水管不得在卫生间/厨房/阳台打穿墙孔,阳台上水必须从墙内向上打穿墙孔,下水改道/地面改道.改道后必须先做试水,再做防水,墙面台盆改道高度为45公分,到孔中(常规).6.水验收,在通知业主之前自己必须自检,水压不低于10公斤保持1小时不掉压后,再通知业主验收并签字.7.水电验收合格后,方可粉平线槽,墙槽应用1:3水泥砂浆填补密室.(墙面粉层低于墙面0.3公分)8.电线于燃气管道间隔距离应符合表1的规定.表1导线与燃气管道间隔距离 mm类别位置导线与燃气电气开关接头与管间距燃气管间距同一平面≥100mm ≥150 mm不同平面≥50mm三、强电系统施工工艺的要求1、每户应设置分户配电箱，配电箱安装位置：应安装在易操作位置，便于日常维修2、配电箱内应设漏电断路器，漏电动作电流应不大于30MA，有过负荷、过电压保护功能，并分数路出线，分别控制照明、空调、插座等，其回路应确保负荷正常使用。

家装施工工艺标准及规范一、基础工程1.地基处理：根据地层情况进行地基处理，确保地基的稳定性和承载力。

2.基础填充和回填：使用合适的材料进行基础填充和回填，确保基础的牢固性和稳定性。

二、结构工程1.墙体结构：在施工墙体时，要按照建筑设计图纸要求进行墙体的砌筑或搭建，并确保墙体的垂直度和平整度。

2.梁柱结构：安装梁柱时要保证其位置准确、垂直度和水平度达到要求，并进行固定。

三、水电工程1.给排水管线：按照相关规定进行给排水管线的布置和安装，保证其连接牢固、无渗漏。

2.电线敷设：电线敷设要按照规定的线槽或管道进行，保证安全，避免违法操作。

四、门窗工程1.门窗尺寸：按照设计图纸的要求，制作和安装合适尺寸的门窗，确保安装的质量和密封性。

2.门窗固定：门窗安装要固定可靠，确保开关自如、无漏风。

五、装修工程1.地面装修：地面装修要求平整、牢固，可以选择合适的地砖、地板进行铺装。

2.墙面装修：墙面要求平整、无缝、色彩协调，使用环保材料进行装修。

3.天花板装修：天花板要求平整、牢固，可以选择合适的吊顶材料进行装修。

六、安全工程1.防火工程：根据规定，在施工中要采取合适的防火措施，确保施工和住户安全。

2.电气安全：电路设计和安装要符合规范，保证安全可靠。

家装施工工艺标准及规范的制定和执行，可以确保施工的质量和安全，提高装修效果，并为业主提供一个舒适、安全的居住环境。

在施工前，业主应查看施工单位的相应证书和施工经验，并与施工单位签订清晰的合同，明确工期、质量和售后服务等条件。

在施工过程中，业主可以进行监督，及时沟通解决问题，确保家装施工达到标准和规范。

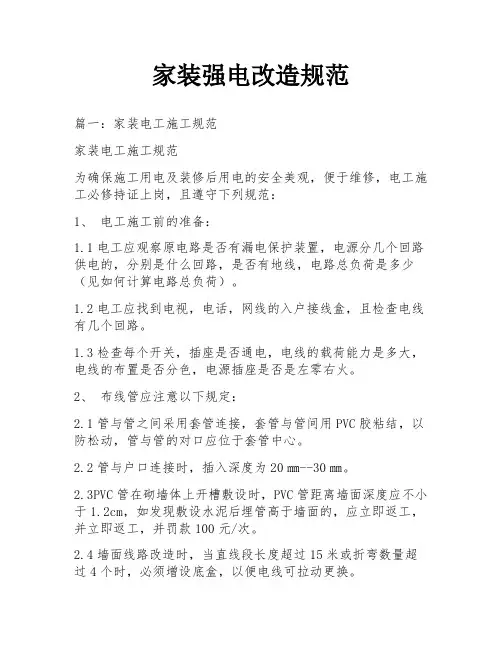

家装强电改造规范篇一：家装电工施工规范家装电工施工规范为确保施工用电及装修后用电的安全美观，便于维修，电工施工必修持证上岗，且遵守下列规范：1、电工施工前的准备：1.1电工应观察原电路是否有漏电保护装置，电源分几个回路供电的，分别是什么回路，是否有地线，电路总负荷是多少（见如何计算电路总负荷）。

1.2电工应找到电视，电话，网线的入户接线盒，且检查电线有几个回路。

1.3检查每个开关，插座是否通电，电线的载荷能力是多大，电线的布置是否分色，电源插座是否是左零右火。

2、布线管应注意以下规定：2.1管与管之间采用套管连接，套管与管间用PVC胶粘结，以防松动，管与管的对口应位于套管中心。

2.2管与户口连接时，插入深度为20㎜--30㎜。

2.3PVC管在砌墙体上开槽敷设时，PVC管距离墙面深度应不小于1.2cm，如发现敷设水泥后埋管高于墙面的，应立即返工，并立即返工，并罚款100元/次。

2.4墙面线路改造时，当直线段长度超过15米或折弯数量超过4个时，必须增设底盒，以便电线可拉动更换。

2.5暗管在墙体内交叉，用曲弯弹簧做出长20cm的过桥弯惑通过接线盒调管（安装光板以便维修），严禁走斜道，如发现暗管走斜线的，和未有过桥弯惑接线盒调管的，违者罚款20元/次。

2.6弯管要用专用的曲弯弹簧，禁止使用成品弯头，违者罚款20元/次。

2.7在布线套管时，同一沟槽如超过2根线管，管与管之间必须留≥1.5cm的缝线，以防填充水泥或石膏时产生空鼓，违者罚款20元/次。

2.8导线在管内严禁接头，接头应在检修底盒或箱内，以便检修。

2.9管内导线的总横截面积应小于线管截面的40％，如发现单根PVC管里面同时走超过3根导线的，违者罚款50元/次。

2.10强、弱电线路不能在卫生间、厨房地面铺设，需走墙面和顶棚。

所有入墙砖墙电线采用阻燃PVC套管埋设，预制结构埋不了PVC线管的可用腊管套线后埋设，违者罚款50元/次。

2.11电线开槽时要弹墨线，走向必须要横平竖直，不可斜走、管内电线便于更换。

装修电气施工规范篇一：装修水电施工规范装修水电施工规范基本要求1、工地施工的水电工必须有现场施工经验三年以上工龄，有正规部门颁发的电工证，才能上岗作业，并且必须严格按国家有关电工规范及《水电工艺规范》操作施工。

2、必须主动征求业主的意见，耐心听取业主的要求，确定好电源开关.及水位器具.冷热水龙头等的位置，使业主满意后，方可开始施工，避免因没有充分沟通，造成返工。

3、电路.水路改造中所有的主材与辅材均采用国家认证的产品。

4、强弱电路及水路铺设入墙时互相之间应保持500MM以上的距离，施工中线头裸露在外须包扎。

5、水电装修完工后，施工人员应按实际位置绘制水电改造竣工图，交公司存档。

6、施工现场临时电源应有完整的插头.开关.插座.漏电保护器设置，临时用电须用电缆。

电源线在一个工地上火线、零线、照明回路分别是同一颜色的。

照明回路地线双色线.所有单向插座应该“左零右火中间地“或“上火下零“连接。

7、各房间插座的供电回路，厨房.卫生间.浴室的供电回路应各自独立使用漏电保护器，必须与其它供电回路，不得将其零线搭接其它回路。

8、空调等大功率电器，必须设置专用供电回路，空调采用4MM的电源线，照明线采用2.5MM的电源线，所有电源插座供电回路宜选用2.5MM的电源线。

其它供电负荷参照此标准。

9、所有入墙电线采中20的PVC阴燃管套管埋设，并用弯头.直节.接线合等连接，盒底使用杯梳管中不可有接头，不可将电源线裸露在吊顶上或直接用水泥抹入墙中，以保证电源线可以拉动或更换。

10、特殊状况下，电源线管从地面下穿过时，应特别注意在地面下必须使用套管连接紧密，在地面下不允许有接头源泉线出入地面处必须套用弯头。

地面没有封闭之前，必须保护好PVC 套管，不允许有破裂损伤，铺地板砖时PVC套管应被沙子完全覆盖，钉木地板时，电源线应沿墙角铺设，以防止电源线被钉子损伤。

11、电源线走向横平竖直，不可斜拉，并且避开壁镜，什物架.家具等物的安装位置，防止被电锤.钉子损伤。

家装水电施工标准家装水电施工是家庭装修中非常重要的一环，水电工程的质量直接关系到家庭的用电和用水安全。

因此，在家装水电施工过程中，必须严格按照相关标准进行操作，确保施工质量和安全性。

下面将就家装水电施工的标准进行详细介绍。

1. 设计规范。

在进行家装水电施工前，首先要根据家庭的实际情况进行合理的水电设计。

设计规范包括用电、用水点的布局、管道走向、插座开关位置等方面的规划。

设计时要充分考虑家庭成员的实际需求，避免布局不合理导致后期使用不便的情况发生。

2. 材料选用。

在进行水电施工时，所选用的材料必须符合国家相关标准，并且要具有防水、绝缘、耐腐蚀等特性。

特别是在水电施工中使用的导线、管道等材料，必须具有良好的导电、导水性能，且要经过严格的质量检验。

3. 施工工艺。

家装水电施工的工艺流程必须符合国家相关标准，施工人员必须持证上岗，且要严格按照施工图纸进行操作。

在施工过程中，要注意保护已有的装修材料，避免施工过程中对其他装修部分造成损坏。

4. 安全措施。

在进行家装水电施工时，施工人员必须严格遵守安全操作规程，做好防护措施。

特别是在进行水电连接、布线等作业时，要注意避免触电、漏电等安全事故的发生。

5. 质量验收。

家装水电施工完成后，必须进行严格的质量验收。

验收内容包括电路连接是否牢固、水管是否漏水、插座开关是否正常使用等方面。

只有经过质量验收合格的水电工程，才能保证后期的使用安全。

综上所述，家装水电施工标准是保障家庭用电用水安全的重要环节。

只有严格按照相关标准进行操作，才能确保施工质量和安全性。

希望大家在进行家装水电施工时，能够重视施工标准，选择正规施工单位进行施工，确保家庭的用电用水安全。

家装水电施工标准一、家装水电施工是整个家庭装修中至关重要的一环，其质量直接关系到居民生活的便利与安全。

因此，制定科学合理的水电施工标准对于保障居民生活品质至关重要。

本文将从设计、施工、验收等方面总结家装水电施工标准，以确保水电工程的质量和安全。

二、设计阶段标准1.符合国家规范：家装水电设计应符合国家相关规范和标准，确保施工过程中的合法性和合规性。

2.合理布局：设计应合理布局水电设施，保证各个房间的用电用水布局合理，避免电线交叉和水管穿插。

3.安全设计：设计中要考虑家庭成员的用电和用水需求，同时确保电路和水管的安全可靠，避免电气火灾和水渗漏。

4.考虑扩展性：在设计水电布局时，要考虑未来的扩展需求，以便日后的家庭装修和设备更新。

三、施工阶段标准1.选材标准：选择合格、有质量保证的电线、水管等材料，确保施工材料符合国家标准。

2.施工技术：施工人员应具备专业的水电施工技术，确保施工过程中的安全和质量。

3.防水施工：在厨房、卫生间等需要防水的区域，要进行专业的防水处理，确保水电设施长期稳定运行。

4.电气设施安装：电线的走向应整齐，线管使用符合规范，开关插座的位置要合理，确保电气设施安装合格。

5.水管敷设：水管敷设要符合规范，避免水压不足、漏水等问题，保证用水畅通无阻。

6.电路设置：合理设置电路，避免负荷过大，确保电气设施的安全运行。

四、验收阶段标准1.安全验收：对水电施工完成后，进行专业的安全验收，确保电气设施和水管的安全性。

2.合规验收：按照国家相关规范进行验收，确保水电施工合法合规。

3.性能验收：对电气设施进行性能测试，确保各个开关、插座的正常工作。

4.水管试压验收：对水管进行试压验收，确保水管系统无渗漏。

5.保修期验收：在保修期内，定期进行检查，及时发现和解决问题。

五、维护管理标准1.定期检查：居民应定期检查电气设施和水管系统，确保运行正常。

2.谨慎使用：居民在使用电器和用水时应注意谨慎，避免超负荷使用和浪费。

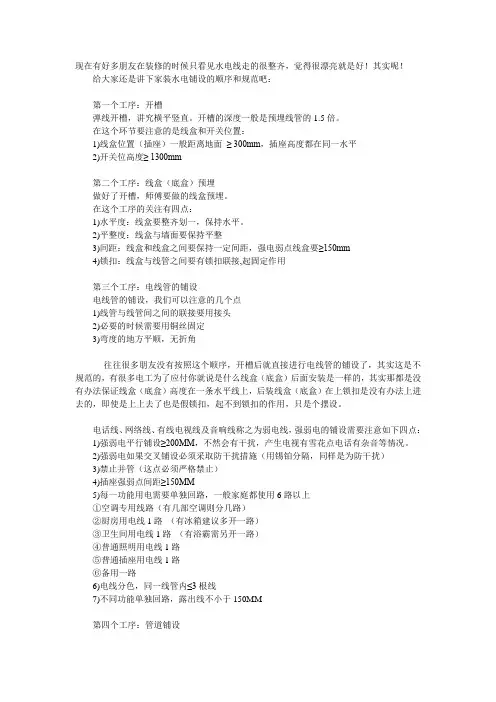

现在有好多朋友在装修的时候只看见水电线走的很整齐，觉得很漂亮就是好！其实呢！给大家还是讲下家装水电铺设的顺序和规范吧：第一个工序：开槽弹线开槽，讲究横平竖直。

开槽的深度一般是预埋线管的1.5倍。

在这个环节要注意的是线盒和开关位置：1)线盒位置（插座）一般距离地面≥ 300mm，插座高度都在同一水平2)开关位高度≥ 1300mm第二个工序：线盒（底盒）预埋做好了开槽，师傅要做的线盒预埋。

在这个工序的关注有四点：1)水平度：线盒要整齐划一，保持水平。

2)平整度：线盒与墙面要保持平整3)间距：线盒和线盒之间要保持一定间距，强电弱点线盒要≥150mm4)锁扣：线盒与线管之间要有锁扣联接,起固定作用第三个工序：电线管的铺设电线管的铺设，我们可以注意的几个点1)线管与线管间之间的联接要用接头2)必要的时候需要用铜丝固定3)弯度的地方平顺，无折角往往很多朋友没有按照这个顺序，开槽后就直接进行电线管的铺设了，其实这是不规范的，有很多电工为了应付你就说是什么线盒（底盒）后面安装是一样的，其实那都是没有办法保证线盒（底盒）高度在一条水平线上，后装线盒（底盒）在上锁扣是没有办法上进去的，即使是上上去了也是假锁扣，起不到锁扣的作用，只是个摆设。

电话线、网络线、有线电视线及音响线称之为弱电线，强弱电的铺设需要注意如下四点：1)强弱电平行铺设≥200MM，不然会有干扰，产生电视有雪花点电话有杂音等情况。

2)强弱电如果交叉铺设必须采取防干扰措施（用锡铂分隔，同样是为防干扰）3)禁止并管（这点必须严格禁止）4)插座强弱点间距≥150MM5)每一功能用电需要单独回路，一般家庭都使用6路以上①空调专用线路（有几部空调则分几路）②厨房用电线1路（有冰箱建议多开一路）③卫生间用电线1路（有浴霸需另开一路）④普通照明用电线1路⑤普通插座用电线1路⑥备用一路6)电线分色，同一线管内≤3根线7)不同功能单独回路，露出线不小于150MM第四个工序：管道铺设在管道选择上可冷热分开，也可全用热水管安装。

新艺家装水电施工强电安装规范内容：1）强电统一走墙，布管时应先弹线，后开槽，线槽不得随意弯曲，线槽宽度为线管外径+5mm，深度为线管外径+10mm，保证横平竖直，直弯内开斜口。

使用红色PVC阻燃型电线管，在弯管时用弹簧现弯，不得使用90°弯头及三通。

线管在线槽中必须固定，线盒与线管相接时应使用锁母。

2）做家具的墙面严禁线管直接铺设在复合板下面，严禁将导线无任何保护地直接敷设在墙内、地坪内、地板下或天棚上，严禁线管铺设在厨房.卫生间地面上，防止水渗入线管内。

普通插座一个回路，照明一个回路，空调单独回路，厨房、卫生间单独回路。

3）穿入线管的导线不应大于线管的孔面积40%，管内导线不得有接头，不同用途的导线严禁混穿于一根线管内，普通插座和灯用2.5mm2BV线，空调插座用4mm2BV线。

火线统一为红色，零线统一为蓝色，地线统一为黄绿双色线，控制线统一为白色线。

4）配电箱高度离完成地面1500mm，普通插座和柜式空调插座离完成地面300mm，床头开关和插座离完成地面700mm，开关、厨房普通插座离完成地面1300mm，壁挂空调、烟机插座离完成地面2000MM（可根据业主要求、实地限制做适当修改）。

5）布管完成后，需检测过关后方可用1：3水泥砂浆粉平。

6）开关插座应统一水平安装，不得歪斜。

完成后保证面板上清爽干净，不得有划痕和赃物。

强电收费标准：1）移动配电箱60元/位（超过3米的每增加1米加20元）2）普通插座20元/位3）专线插座60元/位4）开关20元/位5）灯位10元/位（顶板开槽的20元/位）弱电安装规范内容：1）弱电统一走地，用蓝色PVC阻燃型电线管布管，线管排列整齐有序，在弯管时用弹簧现弯，不得使用90°弯头及三通。

线管用管卡固定牢固。

2）电话、网络不能与其他线混穿一管。

TV有线电视线必须采用符合要求的同轴电缆线(宽频7.5II)，并严禁对接，有线网络线的弯曲半径>或=8D(R为64MM)。

家装水电验收标准 2017年最新规定家装水电的施工是较为繁琐的，因此，在其验收的时候，我们不得不格外仔细，那么家庭装修水电改造国家规范标准是什么呢？家庭装修水电改造国家规范标准之电路改造标准：1）墙面开槽：墙面开槽的深度，是电线管径深度的1.5倍，这样的好处是后期会有保护层，也不易造成墙面开裂。

线管绑定：在墙面拐角处，电工用专业的弯管器弯管，这样可以保证横平竖直，在进行线管固定时，从拐弯点到固1、定线之间的距离为200毫米，这样将来里面的线无论怎样抽换，也不会影响线管晃动。

管线锁母：所有的线管与线管链接，中间都有锁母。

接口打胶：线管不够长需要拼接时，两个线管的接头需要打胶，这样保证线管不会松动。

2）线盒走线标准：弱电与弱电之间：线盒间距为5公分。

强电与强电之间：线盒间距为5公分。

强电与弱电之间：线盒间距为150—200毫米。

之所以制定严格的间距要求，主要是考虑到强电与弱电会有信号干扰的问题，但只要按照标准进行施工，就会避免此类问题，为业主的日后使用提供便捷。

2、卫生间水电施工标准：1）、洗手盆水管标准：水管距地面高度是500毫米，管与管之间的间距为10公分，这样在后期安装时，如果是柱盆的话，可完全遮挡在柱盆后面不影响美观。

2）、热水器水管标准：标高是距地面1.8米，冷热水管间距10公分。

3）、淋浴房水管标准：出水口距地面1.2米，水管向上1米之内不能固定，贴完瓷砖后，出水口的工艺要求是出墙面1毫米。

3、家庭装修水电改造国家规范标准之厨房水电施工标准：1）、厨房水盆施工标准：水管位置距地面600毫米。

2）、厨房电线施工标准：以电线盒的中间线为标准，距地面1.35米。

这是根据人体工程学，按1.72米为人体标准身高进行衡量，然后施工安装。

家装水电施工要点及验收规电气：(1)基本要求1.1 每户应设置分户配电箱，配电箱应设漏电断路器，漏电动作电流应不大于30mA，有过负荷、过电压保护功能，并分数路出线，分别控制照明、空调、插座等，其回路应确保负荷正常使用。

1.2 导线的敷设应按装饰设计规定进行施工，线路的短路保护、过负荷保护、导线截面的选择、低压电气的安装应按国家现行标准和市有关规定进行。

1.3 室布线除通过空心楼板外均应穿管敷设，并采用绝缘良好的单股铜芯导线。

穿管敷设时，管导线的总截面积不应超过管径截面积的40％，管不得有接头和扭结。

导线与线、闭路电视线、通信线等不得安装在同一管道中。

1.4 照明及电热负荷线径截面的选择应使导线的安全载流量不大于该分路所有电器的额定电流之和，各分路线的容量不允许超过进户线的容量。

1.5 接地保护应可靠，导线间和导线对地间的绝缘电阻值应大于0.5MΩ。

1.6 进户的PVC塑料导线管的管壁厚度应不小于1.2mm。

1.7 电暖器安装不得使用普通插座，不得直接安装在可燃构件上。

卫生间插座宜选用防溅式。

1.8 插座离地面应不低于350mm---500mm(地面高度视地面铺设的材料而定)。

线盒导线应留有余量，长度宜为150mm。

接线时相线进开关，零线直接进灯头，螺口灯头相线不应接外壳，照明灯开蛘距地高度宜为1.3mm，开关不宜装门后。

1.7 吊平顶的电气配管，应按明配管的要求，不得将配管固定在平顶的吊架或龙骨上。

灯头盒、接线盒的设置应便于检修，并加盖板。

使用软管接到灯位的，其长度不应超过1m。

软管两端应用专用接头与接线盒、灯具连接牢固。

金属软管本身应做接地保护。

各种强、弱电的导线均不得在吊平顶出现裸露。

(2)验收要求和方法2.1 工程竣工后应向业主提供线路走向位置尺寸图，并按上述要求逐一进行验收，需隐蔽的电气线路应在业主验收合格后方可进行隐蔽作业。

2.2 面向电源插座的相线和零线位置为右相左零，有接地孔的插座，其地线插孔应为上方位置，接地应可靠。

家装水电施工国家标准
家装水电施工是家庭装修中非常重要的一环，水电工程的质量直接关系到家庭的用电安全和生活质量。

因此，家装水电施工的国家标准也显得尤为重要。

下面将从国家标准的相关要求、施工流程和注意事项等方面进行详细介绍。

首先，根据国家标准，家装水电施工需要符合相关的规范和要求。

在进行水电施工前，施工单位需要提前编制施工方案，并经相关部门审核批准。

施工单位应严格按照国家相关标准进行施工，确保施工质量符合国家规定的标准要求。

其次，家装水电施工的流程一般包括以下几个步骤，施工前的准备工作、水电管线的铺设、安装水电设备、进行验收和整改等。

在进行水电管线的铺设时，施工人员需要根据施工方案进行布置，并严格按照国家标准要求进行施工。

安装水电设备时，需要选择符合国家标准的产品，并严格按照产品说明书进行安装。

另外，家装水电施工过程中需要注意一些事项。

首先，施工单位需要对施工现场进行严格管理，确保施工现场的安全和整洁。

其次，施工人员需要严格按照国家标准和相关规范进行施工，杜绝违章施工行为。

同时，施工单位需要配备专业的技术人员进行施工，确保施工质量符合国家标准要求。

总之，家装水电施工国家标准的制定和执行，对于保障家庭用电安全和提高生活质量具有重要意义。

施工单位和施工人员需要严格遵守国家标准和相关规范，确保施工质量符合国家标准要求。

同时，相关部门也需要加强对家装水电施工的监督和检查，确保施工质量达到国家标准的要求。

只有这样，才能为家庭的安全和舒适生活提供可靠的保障。

家装水电施工工艺标准家装水电施工工艺标准一、强电系统施工的技术要求：1. 配电箱安装位置：应安装在通风易操作位置,便于日常的操作及维修,箱体的底边离地面高度宜为米;原配电箱位置一般不可移位,若需移位要加装过度盒并由设计、施工员确定方案,在施工员指导下进行施工;2. 检查漏电保护器和空气开关：对漏电保护开关进行检查,漏电30mA能自动切断电源,动作时间应≤;对空气开关的数量及容量进行检查,如不能满足使用要求的必须更换或增加;照明用电必须单设一个两极的短路保护器且不受漏电保护器总开关的控制;空调、吸尘器等15A以上的插座和一般常用的10A五孔插座,除有一个单极的短路空气开关控制外,还必须受总开关漏电保护器的控制;3. 空调： 2匹机含2匹以下的电源线为4mm2,插座为16A;3匹机电源线为4mm2;5匹以上的空调柜机必须用三相五线制的动力电且主线必须为至少6mm2的多股软线,强调接地线连接;4. 卫生间安装浴霸的应单独分路导线直径为,水源旁插座采用防溅式;厨房需单独分路导线直径为若有大功率电器需增加导线截面积;5. 插座与灯具数量超过25只的需增加分路进行控制;6. 房屋建筑使用时间超过5年以上,电气线路必须全部进行更新;5年以下的经测试线径：照明≥、空调≥4mm2、插座≥及绝缘状态绝缘阻值＞5M一般可以利用;7.凿线槽、开关、插座、线盒孔、排管穿线的施工要求：⑴管布线的原则：横平竖直,凿好管线槽排入专用阻燃型电线管;线管在线槽中必须用管卡固定;导线必须待线管铺设好后穿入,开槽深度为管径的倍;⑵管铺设尽可能减少弯曲次数,管路超长必须加设过度线盒,弯管必须用弹簧现弯,不得使用90弯头及三通,线管连接采用束节胶粘进行连接;⑶严禁线管直接铺设在厨房及卫生间的地砖下,铺设在地板下的线管必须有固定措施;⑷入线管导线的总截面不应大于线管孔有效面积的40%,管内布线根据使用要求,总数≤5根,管内不得有接头,扭接;⑸线进入线盒必须保证有一定的长度,不得＜150mm以便进行开关、插座的安装维修及今后的导线更换;⑹线色标：配电箱及各回路配线均需按要求进行分色;接地线PE为黄绿双色线;⑺地线PE截面的要求：相线截面积在16mm2以下PE线截面积与相线截面积相同;16m2以上的PE线截面积为相线的一半;二、弱电系统施工的技术要求：1. 电话线必须使用专用4芯电话线穿管进行铺设,与强电必须间隔30cm;2. 有线电视线必须采用符合要求的同轴电缆线宽频为5,并严禁对接, 与强电必须间隔30cm;3. 网络线必须采用8芯线穿管进行铺设, 与强电必须间隔30cm;三、电气开关、插座的安装定位：1. 开关安装位置离地面高度宜为1350mm左右,安装在门边的开关与门框距约为100—200mm;2. 插座安装位置应离地面高度为300mm,插座接线应上为接地、左零、右相;开关、插座等器件应安装牢固、端正,与墙体间隙≤1mm,同一室内安装高度差≤5mm;导线与暖气、热水、燃气管道间的间隔平行时应≥300mm,交叉时应≥100mm,电气开关接头与燃气管间距离≥300mm;3. 开关、插座的面板必须待油漆全部结束后进行安装;四、吊平顶内的线路排放要求：1. 吊平顶内的各种强、弱线严禁裸露,必须穿管排放,应将线管固定在吊架及木龙骨上;2. 必须做到一只灯配一只接线盒,接线盒的设置位置应便于维修,并加盖板;导线穿软管接至灯位,其长度不得超过1m;相线进开关,零线进灯头;强、弱电的导线均不得吊平顶内出现裸露;五、灯具的安装要求：1. 灯具必须待施工全部结束后进行安装,灯具安装必须符合牢固、安全的要求;2. 吊灯安装严禁使用木橛进行固定,必须采用膨胀螺栓固定,安装在面积较大厅中的吊灯宜采用双路开关进行控制;3. 包胶布时,先包2层防水胶带,再包2层绝缘胶带;六、其他注意事项：1. 现场严禁带电头裸露,严禁用铁钉、线头等直接插入插座取电;2. 拆墙施工前对前墙面开关、插座、过度盒、网线、电话、TV等做一定了解,防止造成不必要的损坏建议与物业协调,并断开配电箱总电源;3. 电气完工后由电工施工员拍摄数码相片荐档,制作成光盘交绐客户;1、开关、插座含弱电及给排水位布置：a、根据设计图平面布局及天棚灯光布局和客户的具体要求进行设置;b、有专业厨柜配套的,由厨柜厂自行标示划出设置位置;或具体的墙面部位标示图;c、设置位置和布线管走向标示划上墙后,请客户一起对设定位置及能否满足使用功能需要进行验收,并在验收确认表上签字;2、开关、插座位置的设置标准本标准以下口为基准,地面指完成面地面a、房间照明开关位距地面完成面高度为米,遇门套边缘的,必须距门套边缘10公分一套房屋内的同类开关,插座位置高度必须一致,其它位置应尽量避开看面墙;在方便进出开的地方设置;b、床头开关位距地面完成面高度为米,中间跨距根据床和房间尺寸确定;厨卫插座距地米,根据功能位置布位.c、电视背墙及书柜电脑台插座,根据电视柜和客户使用习惯和方便设置高度和定位;厨卫插座,开关设置尽量避开用水点合理布位.d、空调插座距离地面高度为~米,应尽量靠近墙角处,或根据空调设置位合理布位;3、给排水布位设置及空调洞设置标准：a、给水走向及高度：主给水尽可能从天下地,沿地边缘阴角布管：I. 面台盆和洗淘盆给水口高度离地米,位置根据客户需要定位,地埋管严禁使用拼接管;II. 座便器或水箱给水口高度离地米,如遇客户要求用缓冲阀,根据客户实际情况确定III. 喷淋器给水高度离地米;IV. 浴缸给水根据浴缸给水方式确定尽量让客户提早确定使用浴缸的款式V. 热水器给水、给气位距地面米,尽量在通风的合理位置,跟据热水器布置给、进水、气方位.b、排水方式及位置、高度I. 入墙式洗面盆和洗淘盆排水入口距地高度~ 米,尽量保证立管有米以上长度,最大可能保证排水槽接管坡度;II. 其它排水口根据需要设置时要考虑流量要求;III. 设置地漏要尽量靠边隐蔽和地面收水方向的最低点;c、壁挂式空调洞离地高度为米,尽量靠近墙根打孔;4、弱电配置标准及要求：a、电话线、网络线、音响线按设计和客户要求布位;b、所有弱电线路必须单独穿管,并尽可能避开强电线路距10公分以上;c、用八芯网络线位的,不再单独走电话线;d、所有位置弱电采用一线通直达弱电箱,中间不得使用转接器或搭接线;5、线径、管径使用标准及布线技术要求：a、电路线径标准及接法要求;I. 空调、容积式热水器必须采用专线直供电路,挂机可采用串用,独立空开分组,线径标准为42mm,接法要求按国家强制标准执行;II. 厨房插座用电独立分组,线径标准为主线42mm,插座接线为,照明接线为; III. 房间用插座用电独立分组,线径标准为IV. 房间照明用电线径为主线,分支接灯接线为,根据房间多少和大小可分1-3组控制;V. 所有线路必须穿管,管内穿线不允许有接头,接头搭接按国家强制标准执行,该用直接、弯管、十字通三通的必须使用,线底盒与线管连接必须用锁扣连接;b、水管口径标准及接法要求：I. 客户无特殊要求,水压正常的,一般采用20管,埋地入墙非长度超长不得有中间接头,熔接后的平直度管接件与管不得超出1㎜,熔合口均匀;II. 蹲便器冲水阀接管口径为25管,一般客户接受建议用水箱;III. 所有出水口弯管,三通必须平正,与墙面垂直水平超差不得大于2㎜,出水口面比完成墙面弱3-5㎜;c、排水管口径标准I. 非因墙地开槽深度达不到,一般采用50管排水管;II. 采用40管排水的,尽可能在能变50管最近的地方变径,以利排水通畅;6、检测与验收a、布线完毕后,外观验收要求无漏裸线,接头紧密,排位合理;b、兆欧表检测线路无断路、短路;c、布管走向按规范要求,测压泵试压12小时可以上无减压;水管安装的教训和细节1开槽和打孔一首先开槽能单独开冷热水槽就单独开两根3cm宽的水管槽分别部冷热水管;这个好处是单槽对水管的固定更好开龙头时,水管在槽内的移动空间更小不容易振动一般工人是不肯的,开一根宽槽比两个细槽要省力的多而且槽内的固定要难做的多开槽要平整不平整的槽,槽内固定无法做好砌槽时也很难做容易空鼓一根水管槽的好坏是水管排的好坏关键二打孔建议能开单独两个6分空的就开两个这样走管漂亮也不会出现以后图方便把电管排入电管的问题绝对不能让工人水电混孔看看我家工地你们就知道多可怕了现在都改掉了2 冷热水管固定冷水管50cm间隔固定热水管30cm间隔固定这个固定标准的确苛刻到了极点,对同学们的口袋也是很大的挑战一个卡子3块钱左右所以我觉得就实际情况而定,至少80cm一个走房顶的横管最好做到60以内有重物的例如,增压泵和前置过滤器的可以更多点槽内全部用木钉固定,特别是处于花洒龙头,和热水器边缘的出水口固定不好以后吃力严重,容易把边缘的瓷砖也给崩掉三冷热水管间隔这一点是最容易发现也是最容易忽视的冷热水管为什么要分开是因为太近容易造成冷凝水的问题一般标准时间隔15公分,我觉得基本达不到;但是大家在花洒和热水器进出水位置一定要做好这个工作保持好这个距离马上就要进入水电了,先备忘一下：水、电部分主要项目有：开墙槽补嵌含修粉、水管预埋、水管预埋人工、热水器煤气管道、墙体打洞、强电电源线㎜、电源线㎜、电源线4㎜、弱电线、四芯电话线、八芯网线、双频有线电视线、电视分配器、安装中财PVC管阻燃86型暗盒、八角盒及软管、安装开关、插座普通插座、空调插座、电话插座、电视插座、电脑插座;一、开墙槽补嵌100平米的住宅,需要开水、电线槽约为65－85米,按照规范要求,水、电布线必须在墙内,但是编规范的标准的专家不是圣人,会有书本和现实不符的地方;在装修中,如果电线管都从墙面走,那么按照横平竖直的布线原则,墙面会被开多少条槽那样由于用于填槽的水泥批次不同和干燥时间不同,会加大开槽处开裂可能性;因此,在卧室、客厅等区域会把线槽埋在地板下的龙骨旁,这样即避免了过多开槽处开裂可能性,同时也节约了业主的管线等材料费用;但厨房和卫生间绝对不能地面走电线;水管的槽必须走墙面和吊顶内,有一处除外,就是马桶有一个污水管,这里由于墙角和污水管位置很近,不易水管焊接,所以通常走地面;希望大家注意水管除我上面讲的特例外,一定要走墙、顶;厨房的煤气管绝对不要走地面,如果你铺入地下,万一接口漏气,你将拆除厨柜、地砖,损失会很惨重的;开墙槽补嵌＝苦力+耐力活,效率低,既要开,又要封,还有砖墙和水泥墙之分,目前市场上砖墙和混凝土墙混合计算开槽人工费,可以按平均价8-10元计均属合理,敷料涉及到水泥、黄沙、胶水等的填槽,工具现在通常涉及到锯片,刮刀等,8元以内均属合理;二、水管经过多年市场检验,现在大都使用PPR水管,上海市场比较认可的是皮尔萨和白蝶;市场价格很透明,皮尔萨是大家选用较多的,但我个人推荐上海的白蝶,性价比比较合适,价格也比皮尔萨便宜,质量也比较放心;当然也可以使用网上团构的水管;在此提醒大家,水管和配件的价格基本上要各占50％,有的个体户把水管价格压得很低,看似名牌产品,但配件都不是从水管专门供应商处进的,大家自己算算是不是吃了大亏;厂家或商家按照厨、卫及阳台数量计算人工费,150－300元/套不等,如果通常1厨1卫,大约需要60-70米水管,当然厨卫之间的距离,阳台是否排水管,都会影响水管数量;三、煤气管从煤气表到灶具和淋浴器之间的管道一般在12米之内;这部分一般使用劳动管厂的银河牌6分管,由于是劳改局办的厂,质量过关;煤气管道铺设安全涉及安全问题,个人建议可由煤气公司负责布设;这部分发生的成本主要有管子和弯头等,人工不会超过10元/米;四、开关插座按照业主需求配置数量,100平米约配置55-65个,空调、厨房的插座建议安装带开关的插座,这样很多电器使用时不用来回插拔插头;这部分人工费3元/个,同时还要发生暗盒、八角盒及软管等费用,暗盒等质量中等的在左右一个,人工费不超过元/只,还需要些电工敷料等;五、电线管通常使用浙江中财的电线PVC套管4分和6分管,质量比较好,家装中常用管材分轻型和中型,主要涉及管壁厚度,我个人认为轻型足够了,没有必要使用中型,中型的价格也比轻型贵几大毛;数量与布线走向及数量有关,强、弱电必须分开穿,一般需要量在200米之内;六、强、弱电线一般房屋的电表配备容量为520A或1040A;进户配电箱,一般单相供电的用户应该有三根进线相线、零线和保护接地线,其中的总进线开关必须能同时切断相线和中性线;根据房型结构和实际使用需要,可把出线分成照明、插座和空调等回路;上海市住宅建筑设计有关配电标准：1.每套住宅进户处必须设嵌墙式住户配电箱,住户配电箱设置电源总开关,该开关能同时断开相线和中性线,且有断开标志;2.设计若干回路,每套住宅的空调电源插座、其它电源插座及照明,应分路设置；空调电源插座一个分回路不宜超过二只,大容量柜式空调电源插座宜设单独一个分回路；除挂壁式空调电源插座外,其它电源插座均应设置漏电保护装置;3.由电度表箱引至住户配电箱的铜导线截面不应小于10平方毫米,住户配电箱的配电分支回路的铜导线截面不应小于平方毫米;上海市内比价认可的电线是“熊猫”,通常每卷100米或50米,铜价的的上涨使电线价格飞涨,据统计,去年有一个月涨了6次,出厂价的电线出厂价电线由2年前的39元/卷涨到139元/卷以上;由于电线包装是机器测量的米树,正品绝对不会少;但把整卷人工用尺测量,结果可能只有95米,如果再经过穿管、留接线头、剩余不可用短线,这样实际损耗会达到10％;一户100平米建筑面积的住宅,正常强电电线数量在1000米之内,包括、、4平方mm 3种规格,但灯布置多的话,会突破以上数量;各规格线的比例约为：：1;个人可以参考10m/每平方米建筑面积计算;弱电包括电视、电话、网线等,通常100平米建筑面积的住宅,每类电线通常需要65－75米;电线铺设费用1元/m比较合理;同时还会产生少许敷料和工具损耗费用;七、电视分配器历史原因,垄断行业造成了每户只能安装一部电视,如果安2部则要再收一路的有线电视费;这种垄断造成了目前不少住宅常规电视进线只有一路;如果将几部电视串在同一路进线上,就会造成电视信号衰减,这就需要用电视分配器来达到信号的放大,这个分配器按照一进几出口的形式分为“2分配”、“3分配”,这里面的电子元件价格差距很大,小店里不到10元一只,但千万不要买这种的,通常达到合格标准的要30元以上的价格,最好80元左右的,还可以直接从有线电视站购买;合格产品安装后电视信号指标数据可达到75bd以上;八、墙体打洞由于室内穿管等需要,每户要在墙体上打洞5－20个;市场价格15－25元/个,但有的小区物业指定打洞人,收费45元/个;由于洞的个数和价格在开工之前无法确定,可以让施工人员帮忙联系打洞工,这样价格实惠强电的布置先说说电线吧;电线主要分这样几种：照明线、插座线和空调线;原则上现在新造的房子,电线的质量都是可以的,所以一般没有重新排线的必要,除非你明确知道你家的电线不行,或者是你不担心钱的问题;所以,电线部分其实只要根据需要增加和延长就可以了;一般来说,单芯线平方电线,用于灯具照明；单芯线平方电线,用于插座；单芯线4平方电线用于3匹空调以上；单芯线6平方电线用于总进线,双色线用于接地线;空调线现在的新房都是排好的,所以,一般情况下空调线不用增加;电线推荐用熊猫的;另外浴霸的电线也要用插座线,也就是平方的,用4平方的最好;除了电线本身之外,还有穿电线的PVC管也是我们需要格外注意的地方;电线这部分由于都在明处,所以一般不会有手脚;而出问题最多的地方就是线管了;首先是线管的质量;线管的质量一定要好,放在地上用脚踩,最起码不能轻易的踩坏,这是最基本的要求;用什么管子穿多少线也是工人最喜欢玩花样的地方;现在的PVC管一般有6分和4分两种;如果条件允许都使用6分的,并且在预算中注明;4分的管子只可以穿的照明线,而且一根管子中最多只可以穿3根电线;6分管子可以穿的电线,一根管子中最多也是只可以穿3根的电线;这些都是宝贵的施工规范,千万不可以马虎,或者被工人欺骗;坚持就是胜利,否则今后吃亏的还是自己;电线穿在PVC管子里有两个主要原因：一是因为保护和绝缘；而另一个重要的原因就是保证以后的维修;试想一下,当隐蔽工程都做好以后,某一天万一某根电线出了问题,就可以通过PVC管把电线抽出,再换一根好的即可;如果PVC管中穿了过多的电线更本拉不动,以后的维修根本无从谈起;另外PVC管子对接时都要使用接头,同时要用胶水接牢;而且PVC管和电线盒之间的连接一定要使用专用的套子套住,千万不可直接用PVC管和电线盒对接;正规的操作规范是,先排PVC管,把管子都接好之后,再把电线穿入;可惜,现在大部分工人都是不规范操作,就是一边穿电线一边接管子;呵呵,这样的做法真的很难保证以后电线可以顺利的更换;弱电的布置刚才说的都是强电;还有弱电,就是电话线、网线、有线电视线、音频线、视频线、音响线等等;弱电的排法几乎和强电是一样的;当然也要穿PVC管的;以线的截面不超过PVC管截面的40％为好;再强调一点,千万不可穿的太多;而且强电和弱电绝对不能穿在同一根管子里;而且要尽量分开,强电和弱电之间的距离最少是20厘米以上,否则就会有干扰;有条件的可以用网线代替电话线,就是电话线和网线都用网线来排;因为网线有8根线,电话用到其中的2根,可以有效减少意外断线的危险,而电话线出故障的概率的确很高;说到这里,不得不再提提线本身的质量;由于一般情况,大家都比较注意电线的质量,这样就给工人留下了捣浆糊的机会;所以,还需要注意网线、电话线和有线电视线的质量;推荐一般情况都使用熊猫的;大家可能都知道熊猫的电线,其实熊猫的网线、电话线、有线电视线的质量都不错,呵呵,毕竟是名牌;用手摸摸,质感就不一样;音频线和视频线推荐自己买;因为这种线比较贵,好的和差的区别太大,自己买比较放心;水管的布置现在说说水管吧;水管的选择现在也有很多,比如PPR水管、铜管、铜塑管铝塑管、PVC管、铁管等等;事实上,从各种因素考虑,PPR水管都是非常理想的;原因也很简单,首先是好的PPR水管质量上很可靠,完全可以和铜管相媲美；还有就是价格比较容易接受,比铜管低很多；还有重要的一点就是健康,没有任何铁锈和铜锈;PPR水管推荐皮尔萨的,这是目前市场上最好的PPR水管了;水管一定是6分的;皮尔萨的 PPR水管有冷水管和热水管之分,关键是管壁的厚薄有区别,建议大家家里都用热水管来排,管壁比较厚,质量更好,而价钱也没贵多少;在铺设水管前,大家一定要和工人做充分沟通,不要给工人任何可乘之机,免得故意延长水管引起纠纷;但这里需要重点强调一点,一旦你发现水管被无故延长了,不管在何种情况下,一定要工人纠正;因为这不是简单的多算了水管的钱,而是会影响使用效果,尤其是热水的使用效果;热水管排得太长,热水会达不到设计要求,到时候再改就麻烦了;水管建议沿着墙顶走,用吊顶等来修饰,千万不要在地板下走,一旦漏水你一定会后悔莫及;所以,排好水管后的水管加压测试也是非常重要的;测试时,大家一定要在场,而且测试时间至少在 30分钟以上,条件许可的,最好一个小时;10公斤加压,最后没有任何减少方可测试通过;还有一点是大家最容易疏忽的,水管都需要固定;千万不要因为水管装在吊顶里一看不见,二也确实掉不下来,就以为可以不需要固定;事实上,固定的重要原因是因为最大限度的减少水流的声音;呵呵,这可都是装修的施工规范,大家一定要注意啊;水管和煤气管尽量少用接头;有些工人为了省料,将其他工地用剩下的煤气管接起来给你用;你要坚决抵制;直管必须用完整一根的,尽量减少隐患;一定要接头的地方,比如弯管处,必须使用厚白漆,不要使用生料带;记住,是厚白漆;而且在安装完煤气管,验收完毕之后,可以要求工人在所有的接头部分的外面再涂上一层厚白漆,做到万无一失补一点水电验收攻略A. 验收时,业主,监理,工人三方到场,验收通过才能进行下一道工序B. 水路部分1.上下水走向合理,布管横平竖直,没有过多的弯头和转接, 管材表面无硬伤划痕,软管无死弯2.水管与电源,煤气官间距大于等于50mm3.冷热水管的出水弯头在同一平面,同一高度；左冷右热,相距10-15cm,并处在下水口的正上方4.管路必须安装牢固,通水不能有抖动松脱现象,连接处无渗漏5.上水管打压测试,压强一般为兆帕,封闭24小时无渗漏下水管做排水试验,通水顺畅,不漏水,泛水C. 电路部分1. 管内应该是活线,用手来回抽线管内电线,应能轻松灵活地抽动2. 弱强电分开,间隔一定的距离, 并符合“左零线右相线”的规范3. 所有电线接头应留有15cm的余量,电线在导管里不能扭曲和接头,遇到转角,保持圆弧状拐弯4. 漏电保护器按钮灵活,各回路绝缘电阻值不小于兆欧5. 电线穿官时,管内电线的总截面面积不应超过管内径截面积的40%D. 验收合格后,保留好水电路图纸,并要求图纸与实际完全一致。
