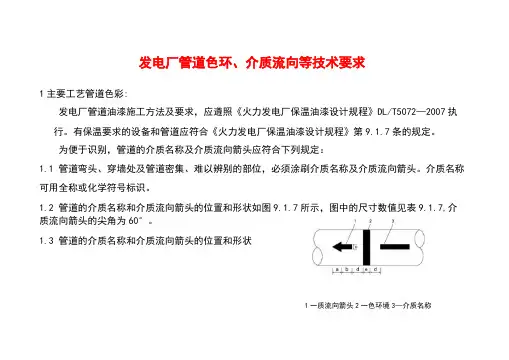

发电厂管道色环、介质流向等技术要求
1 主要工艺管道色彩：
发电厂管道油漆施工方法及要求，应遵照《火力发电厂保温油漆设计规程》DL/T5072—2007执行。有保温要求的设备和管道应符合《火力发电厂保温油漆设计规程》第9.1.7条的规定。
为便于识别，管道的介质名称及介质流向箭头应符合下列规定：
1.1 管道弯头、穿墙处及管道密集、难以辨别的部位，必须涂刷介质名称及介质流向箭头。介质名称可用全称或化学符号标识。
1.2 管道的介质名称和介质流向箭头的位置和形状如图9.1.7所示，图中的尺寸数值见表9.1.7，介质流向箭头的尖角为60°。
1.3 管道的介质名称和介质流向箭头的位置和形状
1—质流向箭头 2—色环境 3—介质名称
管道的色环、介质名称及介质流向箭头的位置和形状如图2所示。对于不使用色环的管道，其介质流向箭头与介质名称之间的距离仍然为d。
图2管道的色环、介质名称及介质流向箭头的位置和形状
1.4 当介质流向有两种可能时，应标出两个方向的流向箭头。
1.5 介质名称和流向箭头可用黑色或白色油漆涂刷。
1.6 对于外径小于76mm的管道，当在管道上直接涂刷介质名称及介质流向不易识别时，可在需要识
别的部位挂设标牌。标牌上应标明介质名称，并使标牌的指向介质流向。
管道的介质名称和介质流向箭头尺寸

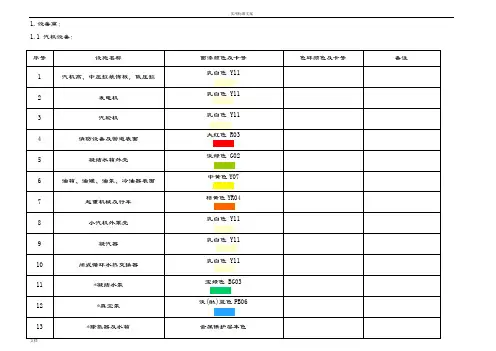

2.2 常用管道、支吊架、平台扶梯的油漆色彩
序号设备名称面漆颜色及卡号色环颜色及卡号备注
1 主蒸汽、再热蒸汽管道无面漆无环
2 抽气、背压蒸
汽、供热管道
无面漆
大红色 R03
管道外每径或保温
层外径
a b c d e
≤100 40 60 30 100 60
101-200 60 90 45 100 80
201-300 80 120 60 150 100
301-500 100 150 75 150 120
＞500 120 180 90 200 150
