钢筋电渣压力焊技术交底
- 格式:doc
- 大小:33.00 KB
- 文档页数:7
广西建工集团第二建筑工程有限责任公司

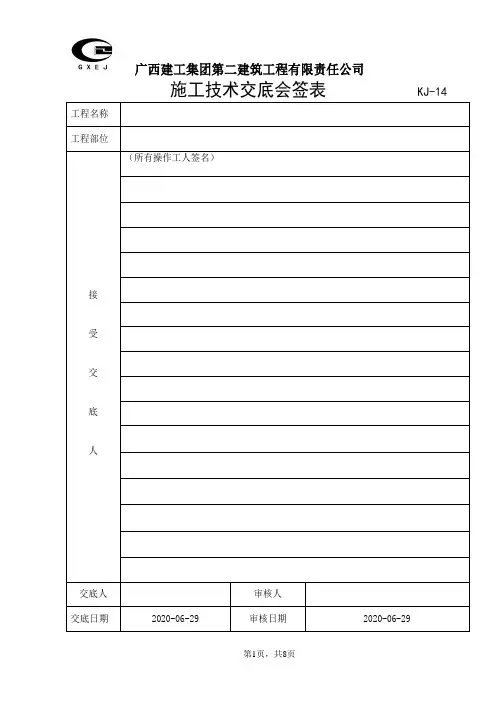

施工技术交底会签表 KJ-14
技术交底单
技术交底的内容:(1)分部分项工程概况及图纸的特殊要求(2)施工准备(3)操作方法(4)质量验收标准(5)注意事项。
技术交底单
技术交底的内容:(1)分部分项工程概况及图纸的特殊要求(2)施工准备(3)操作方法(4)质量验收标准(5)注意事项。
技术交底单
技术交底的内容:(1)分部分项工程概况及图纸的特殊要求(2)施工准备(3)操作方法(4)质量验收标准(5)注意事项。
技术交底单
技术交底的内容:(1)分部分项工程概况及图纸的特殊要求(2)施工准备(3)操作方法(4)质量验收标准(5)注意事项。
技术交底单
技术交底的内容:(1)分部分项工程概况及图纸的特殊要求(2)施工准备(3)操作方法(4)质量验收标准(5)注意事项。
技术交底单
技术交底的内容:(1)分部分项工程概况及图纸的特殊要求(2)施工准备(3)操作方法(4)质量验收标准(5)注意事项。
技术交底单
技术交底的内容:(1)分部分项工程概况及图纸的特殊要求(2)施工准备(3)操作方法(4)质量验收标准(5)注意事项。
许昌电信综合生产楼钢筋电渣压力焊技术交底一、施工准备1.从事电渣压力焊操作人员必须持有上岗合格证。
2.熟悉图纸弄清各节点暗柱主筋的钢筋级别,直径和焊接位置,不得搞错。
3.本次采用电渣压力焊的钢筋为Ф16、Ф18、Ф20、Ф22、Ф25五种,在钢筋混凝土结构中为竖向连接。
4.可采用LDZ-32A型交流弧焊机,电源电压380V,初级电流102A,空载电压75V。
一台焊接电源可供数个焊接机交替使用。
5.参数选择渣池电压——25~35V焊接电流——400~450V焊接通电时候——20~25S6.凡钢筋端部有弯折,必须矫直或切除;有铁锈必须清除。
二、工艺程序1.引弧过程采用直接引弧法,在通电后迅速将上钢筋提起,使两端头之间的距离为2~4mm引弧,当钢筋端头夹杂不导电物质或端头过于平滑,造成引弧困难时,可多次把上钢筋移下与下钢筋短接后再提起,达到引弧目的。
2.电弧过程亦称造渣,靠电弧的高温作用,将钢筋端部的凸出部分不断烧化,同时将接口周围的焊剂充分溶化,形成一定深度的渣池。
3.电渣过程渣池形成一定深度后,将上钢筋缓缓插入渣池中,此时,电弧熄灭,进入电渣过程。
由于电流直接通过渣池,产生大量的电阻热,使渣池温度升到近2000℃,将钢筋端头迅速而均匀地熔化。
4.挤压过程在停止供电的瞬间,对钢筋施加挤压力,把焊口部分烧化的金属,熔渣及氧化物等杂全部挤出结合面。
三、质量要求1.外观检查①接头焊包应饱满和均匀,钢筋表面无明显烧伤等缺陷。
②接头处钢筋轴线的偏移不得超过0.1d,且不大于2mm。
③接头处弯折不得大于4°。
凡外观检查不合格接头,应切除重焊。
2.拉伸试验以每300个同类型接头作为一批,从每批成品中切取三个试探进行拉伸试验,三个试件不得低于该级别钢筋的抗拉强度标准值,若有一个试样的抗拉强度低于规定数值,应取双倍数量的试样进行复验,复验结果如仍有一个试样不合格,则该批接头即为不合格品。
交底人:接底人:年月日。
电渣压力焊安全技术交底在进行电渣压力焊作业时,必须严格遵守安全操作规程,采取相应的安全措施,以防止发生危险事故,保障人身和设备安全。
本文将介绍电渣压力焊作业中需要注意的安全问题和应注意事项。
一、电渣压力焊作业的安全问题1.灼伤电渣压力焊时需要使用高温设备,因此需要特别注意防止灼伤。
工作人员应佩戴符合保护标准的防护器具,如手套、护腿、头盔等,特别是接触高温部分的工人,要穿戴符合标准的隔热服。
2.触电电渣压力焊时需要使用大功率电源,因此容易发生触电事故。
为了避免触电事故的发生,应该建立和遵守符合标准的电气安全控制措施,如绝缘、接地、避雷等。
另外还要注意不要用湿手和带导电物体接触高电压设备。
3.眼睛受伤电渣压力焊时使用的弧光和火花可能会导致火花、碎片等物质飞溅,造成眼睛受伤。
为了防止这种事故的发生,应该佩戴符合安全标准的防护眼镜或面罩,特别是焊接时需要朝向电弧这一方向的工作人员。
4.化学灼伤电渣压力焊作业过程中还需要使用液态焊剂,这种液体会剧烈腐蚀皮肤和呼吸道,造成化学灼伤。
为了防止这种危险事故的发生,应当佩戴符合标准的化学安全防护服、防护手套、口罩等。
二、电渣压力焊作业应注意事项1.焊接场所焊接场所的准备和安排是焊接作业的关键。
一般来说,需要注意以下几个方面:•焊接场地必须符合场地安全要求。
•焊接场地应具备良好的采光和通风条件,避免因为氧气不足或者二氧化碳过量而影响焊接效果和工人健康。
•焊接场地应清理干净,避免易燃、易爆等危险物品杂乱放置。
•在焊接过程中,要注意周围的安全情况,切勿向周围洒弧光,避免影响其他工作人员的安全。
2.设备和材料电渣压力焊需要使用多种设备和材料,因此需要注意合理选材以及维护保养。
在这个方面要注意以下几个方面:•要定期检查和维护设备,确保设备安全可靠。
•所选用的焊接材料必须符合相关技术标准,并且显式的标识在元器件上,以确保其品质。
•焊接材料一定要干燥,不然会影响焊接质量和安全性。
表—4 施工单位:广西二建四分公司填发日期:2005年月日
审核:交底人:
表—4 施工单位:广西二建四分公司填发日期:2005年月日
建筑安装工程
技术交底单
表—4 施工单位:广西二建四分公司填发日期:2005年月日
审核:交底人:
建筑安装工程
技术交底单
表—4 施工单位:广西二建四分公司填发日期:2005年月日
审核:交底人:
建筑安装工程
技术交底单
表—4 施工单位:广西二建四分公司填发日期:2005年月日
审核:交底人:
建筑安装工程
技术交底单
表—4 施工单位:广西二建四分公司填发日期:2004年月日
交底人:。
电渣压力焊安全技术交底四篇篇一:电渣压力焊安全技术交底一、准备工作:1、在钢筋正式焊接前,应进行现场条件下的焊接性能试验。
合格后,方可正式加工施焊。
2、钢筋在工地车间下料并加工成型,拖车托运至摇头扒杆吊运点,摇头扒杆吊至操作平台。
在一模混凝土浇筑完毕即可进行上一模钢筋焊接。
3、钢筋焊接施工前,应清除钢筋表面上的锈斑油污、杂物等;钢筋端部若有弯折、扭曲时,应予以矫直或切除。
4、电渣压力焊焊机容量应根据所焊钢筋直径选定。
5、焊接夹具应具有足够刚度,在最大允许荷载下应移动灵活,操作便利,电压表、时间显示器应配备齐全。
二、操作程序及方法:1、不同直径钢筋焊接时,上下两钢筋轴线应在同一直线上。
2、焊接参数包括焊接电流、焊接电压和通电时间,宜符合下表规定。
钢筋直径焊接电流(A)焊接电压(V) 焊接通电时间(S)电弧过电渣过电弧过程电渣过程(mm) 程程14 200~22035~45 18~22 12 316 200~250 14 418 250~300 15 520 300~350 17 522 350~400 18 63、焊接夹具的上下钳口应夹紧于上、下钢筋上;钢筋一经夹紧,不得晃动。
4、引弧过程:宜采用铁丝圈引弧法,也可采用直接引弧法。
a、铁丝圈引弧法是将铁丝圈放在上、下钢筋端头之间,高约10mm,电流通过铁丝圈与上、下钢筋端面的接触点形成短路引弧。
b、直接引弧法是在通电后迅速将上钢筋提起,使两端头之间的距离为2~4mm引弧。
当钢筋端头夹杂不导电物质或过于平滑造成引弧困难时,可以多次把上钢筋移下与下钢筋短接后再提起,达到引弧目的。
5、电弧过程:靠电弧的高温作用,将钢筋端头的凸出部分不断烧化;同时将接口周围的焊剂充分熔化,形成一定深度的渣池。
6、电渣过程:渣池形成一定深度后,将上钢筋缓缓插入渣池中,此时电弧熄灭,进入电渣过程。
由于电流直接通过渣池,产生大量的电阻热,使渣池温度升到近2000度,将钢筋端头迅速而均匀熔化。
钢筋电渣压力焊施工技术交底钢筋电渣压力焊接工程技术交底一、施工准备一)材料要求钢筋的级别和规格应符合设计要求,并且必须有产品合格证、出厂检测报告和进场复验报告。
二)施工机具施工所需的机具包括焊接电源、控制箱、操作箱、焊接机头等。
三)作业条件1、电渣压力焊的作业人员应进行内部培训,并经考核合格者方可发放企业内部上岗证。
作业人员必须持证上岗。
2、电渣压力焊钢筋的应用范围为竖向或倾斜度在4:1范围内。
3、电压表、时间显示器应齐全,焊剂简的直径应与所焊钢筋的直径相适应。
4、在正式焊接前,每一个作业人员应对其准备进行电渣压力焊的钢筋各做3个模拟试件,经拉伸试验合格后,方能上岗操作。
二、质量要求1、保证项目:①钢筋的品种、规格和质量必须符合设计要求和有关标准的规定,并且应具有出厂质量证明书和试验报告单。
②钢筋的规格、焊接接头的位置、同一区段内接头钢筋面积的百分比必须符合设计要求和施工规范的规定。
③电渣压力焊接头的力学性能检验必须合格,并且需要有焊接试件试验报告。
1)力学性能检验时,应从每批接头中随机选取3个接头进行拉伸试验。
2)在一般构筑物中,以300个同钢筋级别接头作为一批。
3)在现浇钢筋混凝土多层结构中,以每一楼层或施工区段的同级别钢筋接头作为一批,不足300个接头仍作为一批。
2、基本项目:钢筋电渣压力焊接头应逐个进行外观检查,结果应符合下列要求:①焊包较均匀,突出部分最少高出钢筋表面4mm。
②电极与钢筋接触处无明显的烧伤缺陷。
③接头处的弯折角不大于4°。
④接头处的轴线偏移应不超过0.1倍钢筋直径,同时不大于2mm。
⑤外观检查不合格的接头应切除重焊或采取补救措施。
三、工艺流程检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹具和钢筋→安放铁丝球(也可省去)→安放焊剂罐、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查。
四、施工工艺1、电渣压力焊可采用交流或直流电源,焊机容量应根据所焊钢筋直径选定。
完整版)电渣压力焊安全技术交底电渣压力焊安全技术交底
施工单位名称:XXX
施工部位:地下室
工程名称:地铁一号线控制中心安全技术交底
内容:
1.操作人员必须持有特种作业操作证,严禁无证人员操作。
2.严格遵守《施工现场管理奖惩制度》,不得违章作业。
3.操作必须按照本工种安全技术操作规程进行。
4.作业前必须向项目部办理申请动火手续,经审批后方可
施焊。
5.进入现场必须佩戴安全帽,系好下颌带,穿好绝缘鞋和
手套,手套潮湿则严禁操作,必须更换干燥绝缘鞋和手套。
6.搭接电源线必须由电工进行,焊机必须按要求设置二次
侧漏电保护器,移动或拆(收)电线必须先关闭电源,拉闸断电。
下班前或停歇时应拉闸断电锁好电箱。
7.操作前应先检查焊机电源侧防护罩是否完整,电源线绝
缘是否良好,电源接头镙丝是否锁紧等,检查无异常方可使用。
8.搬运钢筋不得堆压在电源线上或集中堆放在楼板上,应
分散堆放。
注意前后人员出入和碰撞电箱、电灯具外壳,以防漏电危险。
9.焊接时应防止火花飞溅或易燃易爆物品防止火灾和爆炸
事故的发生,在楼层上周边应用木板挡住,防止火花掉落造成火灾事故。
10.施焊完毕或下班前应对可能焊渣掉落的地方周围进行
详细检查,防止火星坠落易燃物造成火灾事故。
11.高层作业不得往下抛掷物件,以防物件打击事故。
12.夜间作业照明要充足,线路要架空。
13.雨天、大雾天不得作业,以防漏电危险。
交底人签名:
安全员签字:
交底时间:
接受交底人员签字:。
钢筋电渣压力焊技术交底咱今天就来好好唠唠钢筋电渣压力焊这门技术!这可是建筑施工里相当重要的一环呐。
先来说说这电渣压力焊到底是咋回事儿。
简单来讲,就是把两根钢筋通过电流产生的电阻热给连接起来。
听起来好像挺简单,但实际操作里,那讲究可多了去了。
就说我上次在一个工地吧,有个年轻的小伙子,刚上手这钢筋电渣压力焊,那叫一个手忙脚乱。
我在旁边看着,心里那个着急哟。
他呀,准备工作都没做好,钢筋端头没处理干净,还有锈斑和油污呢。
这能行?那肯定不行啊!这就好比你要做饭,菜都没洗干净,能做出美味佳肴来?咱接着说这正确的操作流程。
首先,得把钢筋端头约 150 毫米的范围清理干净,不能有任何杂质。
然后,根据钢筋的直径选择合适的焊接参数,电流、电压啥的都得调对喽。
焊接的时候,要先把上钢筋与下钢筋对齐,中间夹上焊剂盒,装满焊剂。
这焊剂就像个小助手,能帮助咱顺利完成焊接。
接着,接通电源,电弧引燃,然后进入电渣过程。
这时候,可别走神,得盯着钢筋的变化。
等到电渣过程结束,迅速顶压钢筋,完成焊接。
再说说这焊接过程中的注意事项。
焊接电流不能太小,不然容易造成夹渣;也不能太大,不然钢筋容易过热,影响接头质量。
还有啊,焊接时间也要控制好,时间短了,接头不牢固;时间长了,钢筋都被烧化了。
另外,焊接完成后,得及时检查接头的质量。
外观上,不能有偏心、弯折、咬边这些问题。
要是发现有不合格的接头,那可别心疼,得果断切掉重新焊。
我还记得有一回,有个接头外观看着没啥问题,结果一检测,强度不够。
这可给大家敲响了警钟,质量这根弦儿,时刻都不能松啊!总之,钢筋电渣压力焊这门技术,看似简单,实则需要咱们细心、耐心,严格按照规范操作。
只有这样,才能保证咱们建出来的房子结实、可靠,让大家住得安心、放心。
希望大家都能把这技术掌握好,为咱们的建筑事业添砖加瓦!。
