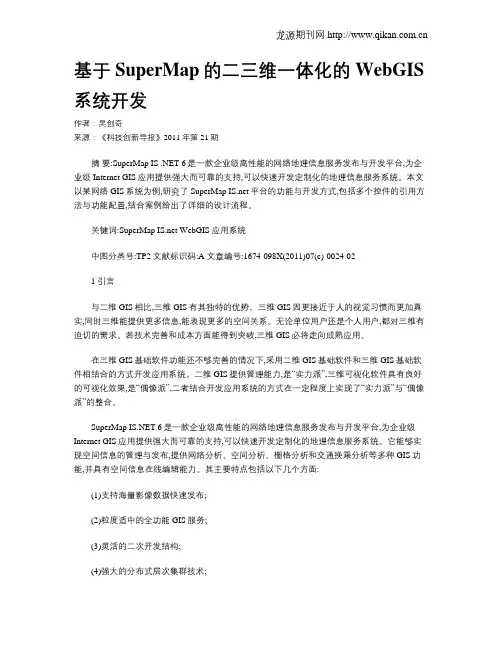

基于SuperMap的二三维一体化的WebGIS 系统开发作者:吴创奇来源:《科技创新导报》2011年第21期摘要:SuperMap IS .NET 6是一款企业级高性能的网络地理信息服务发布与开发平台,为企业级 Internet GIS应用提供强大而可靠的支持,可以快速开发定制化的地理信息服务系统。
本文以某网络GIS系统为例,研究了SuperMap 平台的功能与开发方式,包括多个控件的引用方法与功能配置,结合案例给出了详细的设计流程。
关键词:SuperMap WebGIS应用系统中图分类号:TP2 文献标识码:A 文章编号:1674-098X(2011)07(c)-0024-021 引言与二维GIS相比,三维GIS有其独特的优势。
三维GIS因更接近于人的视觉习惯而更加真实,同时三维能提供更多信息,能表现更多的空间关系。
无论单位用户还是个人用户,都对三维有迫切的需求。
若技术完善和成本方面能得到突破,三维GIS必将走向成熟应用。
在三维GIS基础软件功能还不够完善的情况下,采用二维GIS基础软件和三维GIS基础软件相结合的方式开发应用系统。
二维GIS提供管理能力,是“实力派”,三维可视化软件具有良好的可视化效果,是“偶像派”,二者结合开发应用系统的方式在一定程度上实现了“实力派”与“偶像派”的整合。
SuperMap 6是一款企业级高性能的网络地理信息服务发布与开发平台,为企业级Internet GIS应用提供强大而可靠的支持,可以快速开发定制化的地理信息服务系统。
它能够实现空间信息的管理与发布,提供网络分析、空间分析、栅格分析和交通换乘分析等多种GIS功能,并具有空间信息在线编辑能力。
其主要特点包括以下几个方面:(1)支持海量影像数据快速发布;(2)粒度适中的全功能GIS服务;(3)灵活的二次开发结构;(4)强大的分布式层次集群技术;(5)优化的多级智能缓存技术;(6)支持异构系统的无缝集成;(7)支持多源数据集成与发布;本文以某网络GIS系统为例,详细介绍了采用SuperMap 开发平台实现WebGIS应用系统开发的技术流程,重点对其三维功能的二次开发进行研究。

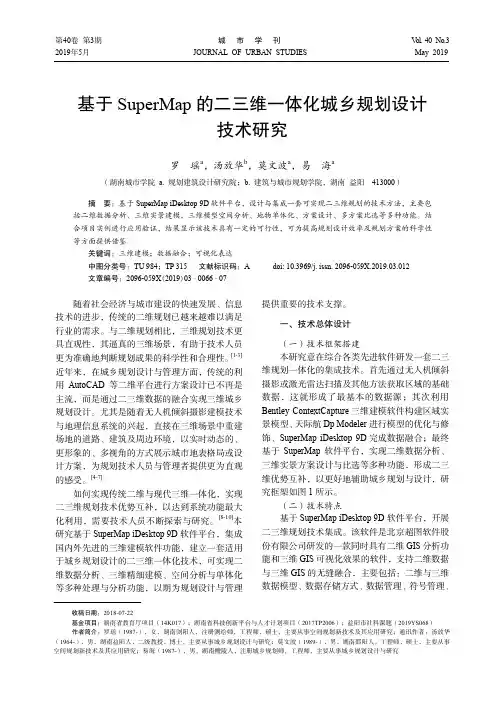

第40卷第3期 城市学刊V ol.40 No.3 2019年5月 JOURNAL OF URBAN STUDIES May 2019基于SuperMap的二三维一体化城乡规划设计技术研究罗瑶a,汤放华b,莫文波a,易海a(湖南城市学院a. 规划建筑设计研究院;b. 建筑与城市规划学院,湖南益阳413000)摘要:基于SuperMap iDesktop 9D软件平台,设计与集成一套可实现二三维规划的技术方法,主要包括二维数据分析、三维实景建模,三维模型空间分析、地物单体化、方案设计、多方案比选等多种功能。
结合项目实例进行应用验证,结果显示该技术具有一定的可行性,可为提高规划设计效率及规划方案的科学性等方面提供借鉴。
关键词:三维建模;数据融合;可视化表达中图分类号:TU 984;TP 315 文献标识码:A doi: 10.3969/j. issn. 2096-059X.2019.03.012文章编号:2096-059X(2019)03–0066–07随着社会经济与城市建设的快速发展、信息技术的进步,传统的二维规划已越来越难以满足行业的需求。
与二维规划相比,三维规划技术更具直观性,其逼真的三维场景,有助于技术人员更为准确地判断规划成果的科学性和合理性。
[1-3]近年来,在城乡规划设计与管理方面,传统的利用AutoCAD等二维平台进行方案设计已不再是主流,而是通过二三维数据的融合实现三维城乡规划设计。
尤其是随着无人机倾斜摄影建模技术与地理信息系统的兴起,直接在三维场景中重建场地的道路、建筑及周边环境,以实时动态的、更形象的、多视角的方式展示城市地表格局或设计方案,为规划技术人员与管理者提供更为直观的感受。
[4-7]如何实现传统二维与现代三维一体化,实现二三维规划技术优势互补,以达到系统功能最大化利用,需要技术人员不断探索与研究。
[8-10]本研究基于SuperMap iDesktop 9D软件平台,集成国内外先进的三维建模软件功能,建立一套适用于城乡规划设计的二三维一体化技术,可实现二维数据分析、三维精细建模、空间分析与单体化等多种处理与分析功能,以期为规划设计与管理提供重要的技术支撑。

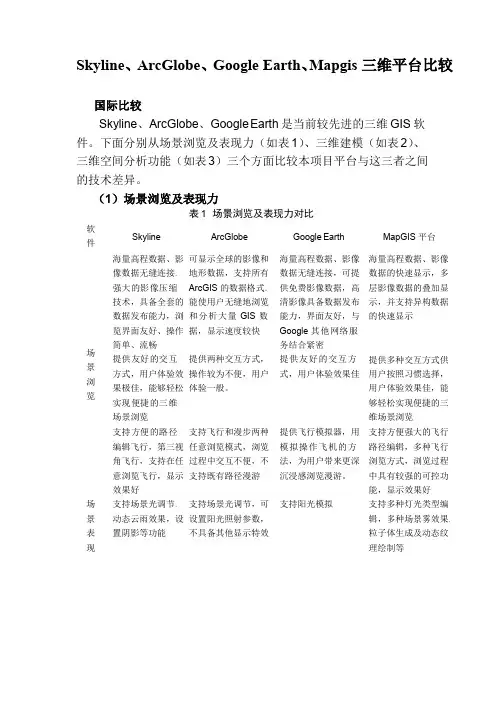

Skyline、ArcGlobe、Google Earth、Mapgis三维平台比较国际比较Skyline、ArcGlobe、Google Earth是当前较先进的三维GIS软件。
下面分别从场景浏览及表现力(如表1)、三维建模(如表2)、三维空间分析功能(如表3)三个方面比较本项目平台与这三者之间的技术差异。
(1)场景浏览及表现力表1场景浏览及表现力对比软件场景浏览场景表现Skyline海量高程数据、影像数据无缝连接,强大的影像压缩技术,具备全套的数据发布能力,浏览界面友好、操作简单、流畅提供友好的交互方式,用户体验效果极佳,能够轻松实现便捷的三维场景浏览支持方便的路径编辑飞行,第三视角飞行,支持在任意浏览飞行,显示效果好支持场景光调节,动态云雨效果,设置阴影等功能ArcGlobe可显示全球的影像和地形数据,支持所有ArcGIS的数据格式,能使用户无缝地浏览和分析大量GIS数据,显示速度较快提供两种交互方式,操作较为不便,用户体验一般。
支持飞行和漫步两种任意浏览模式,浏览过程中交互不便,不支持既有路径漫游支持场景光调节,可设置阳光照射参数,不具备其他显示特效Google Earth海量高程数据、影像数据无缝连接,可提供免费影像数据,高清影像具备数据发布能力,界面友好,与Google其他网络服务结合紧密提供友好的交互方式,用户体验效果佳提供飞行模拟器,用模拟操作飞机的方法,为用户带来更深沉浸感浏览漫游。
支持阳光模拟MapGIS平台海量高程数据、影像数据的快速显示,多层影像数据的叠加显示,并支持异构数据的快速显示提供多种交互方式供用户按照习惯选择,用户体验效果佳,能够轻松实现便捷的三维场景浏览支持方便强大的飞行路径编辑,多种飞行浏览方式,浏览过程中具有较强的可控功能,显示效果好支持多种灯光类型编辑,多种场景雾效果、粒子体生成及动态纹理绘制等(2)三维建模能力表2三维建模对比软件地质体建模属性体建模可视化三维景观建模Skyline不能建立简单层状地质体模型。

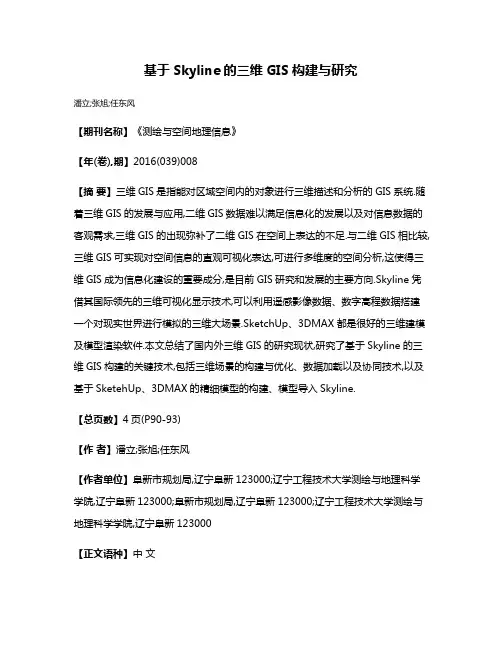

基于Skyline的三维GIS构建与研究潘立;张旭;任东风【期刊名称】《测绘与空间地理信息》【年(卷),期】2016(039)008【摘要】三维GIS是指能对区域空间内的对象进行三维描述和分析的GIS系统.随着三维GIS的发展与应用,二维GIS数据难以满足信息化的发展以及对信息数据的客观需求,三维GIS的出现弥补了二维GIS在空间上表达的不足.与二维GIS相比较,三维GIS可实现对空间信息的直观可视化表达,可进行多维度的空间分析,这使得三维GIS成为信息化建设的重要成分,是目前GIS研究和发展的主要方向.Skyline凭借其国际领先的三维可视化显示技术,可以利用遥感影像数据、数字高程数据搭建一个对现实世界进行模拟的三维大场景.SketchUp、3DMAX都是很好的三维建模及模型渲染软件.本文总结了国内外三维GIS的研究现状,研究了基于Skyline的三维GIS构建的关键技术,包括三维场景的构建与优化、数据加载以及协同技术,以及基于SketehUp、3DMAX的精细模型的构建、模型导入Skyline.【总页数】4页(P90-93)【作者】潘立;张旭;任东风【作者单位】阜新市规划局,辽宁阜新123000;辽宁工程技术大学测绘与地理科学学院,辽宁阜新123000;阜新市规划局,辽宁阜新123000;辽宁工程技术大学测绘与地理科学学院,辽宁阜新123000【正文语种】中文【中图分类】P208【相关文献】1.基于Skyline的水电站三维GIS系统实现 [J], 张建柱;左小清;林思;李勇发;李海强2.基于Skyline的三维GIS在水电工程勘测设计中的应用研究 [J], 梁吉欣;赖刚3.基于Skyline的太湖流域水环境三维GIS系统设计与实现研究 [J], 黎刚;徐洁;陈踊4.基于Skyline的水库三维GIS的设计与实现 [J], 冷玉见;张存;马亚飞;李联社5.基于Skyline的Web三维GIS决策系统的实现 [J], 任东风;王飞跃因版权原因,仅展示原文概要,查看原文内容请购买。
一、国内外主流GIS软件介绍国外:(1)ArcGIS:ArcGIS是美国ESRI公司在全面整合了GIS与数据库、软件工程、人工智能、网络技术及其他多方面的计算机主流技术之后,成功地推出的代表GIS最高技术水平的全系列GIS产品。
ArcGIS作为一个可伸缩的平台,无论是在桌面,在服务器,在野外还是通过Web,为个人用户也为群体用户提供GIS的功能。
ArcGIS系列软件包括:ArcGIS Desktop:一个专业GIS应用的完整套件ArcGIS Engine:为定制开发GIS应用的嵌入式开发组件ArcSDE、ArcIMS和ArcGIS Server:服务端GISArcGIS Mobile:Esri公司移动GIS解决方案之一;ArcGIS Online:一个面向全球用户的公有云GIS平台,为用户提供了按需的、安全的、可配置的GIS服务。

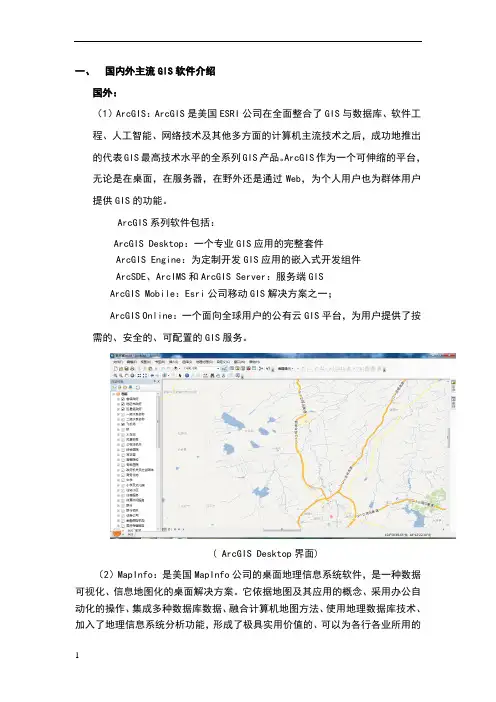

( ArcGIS Desktop界面)(2)MapInfo:是美国MapInfo公司的桌面地理信息系统软件,是一种数据可视化、信息地图化的桌面解决方案。
它依据地图及其应用的概念、采用办公自动化的操作、集成多种数据库数据、融合计算机地图方法、使用地理数据库技术、加入了地理信息系统分析功能,形成了极具实用价值的、可以为各行各业所用的大众化小型软件系统。
MapInfo 含义是“Mapping + Information(地图+信息)”即:地图对象+属性数据。
(MapInfo Professional界面)(3)Skyline:是美国Skyline公司研发的一套优秀的三维数字地球平台软件。
凭借其国际领先的三维数字化显示技术,它可以利用海量的遥感航测影像数据、数字高程数据以及其他二三维数据搭建出一个对真实世界进行模拟的三维场景。
目前在国内,它是制作大型真实三维数字场景的首选软件。
Skyline软件优点1)产品线齐全,涵盖了三维场景的制作,网络发布,嵌入式二次开发整个流程;2)支持多种数据源的接入,其中包括WFS,WMS,GML,KML,Shp,SDE,Oracle,Excel以及3DMX,sketch up等,方便信息集成;3)通过流访问方式可集成海量的数据量,它可制作小到城市,大到全球的三维场景;4)飞行漫游运行流畅,具有良好的用户体验;5)支持在网页上嵌入三维场景,制作网络应用程序;SkylineTerrasuite主要包含3类产品:1)TerraBuilder融合海量的遥感航测影像数据、高程和矢量数据以此来创建有精确三维模型景区的地形数据库。

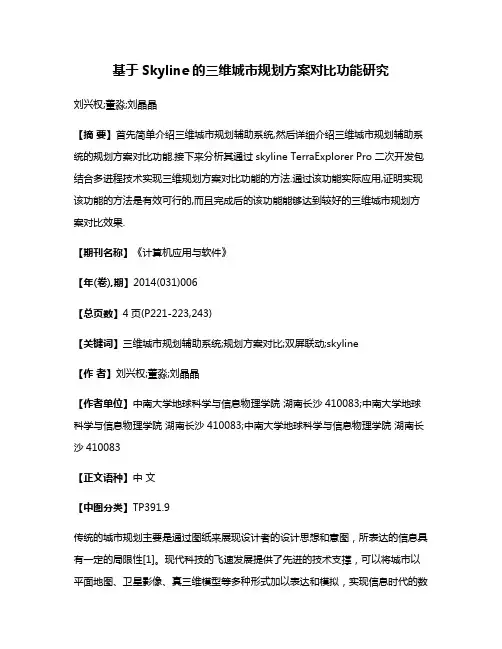

基于Skyline的三维城市规划方案对比功能研究刘兴权;董淼;刘晶晶【摘要】首先简单介绍三维城市规划辅助系统,然后详细介绍三维城市规划辅助系统的规划方案对比功能.接下来分析其通过skyline TerraExplorer Pro二次开发包结合多进程技术实现三维规划方案对比功能的方法.通过该功能实际应用,证明实现该功能的方法是有效可行的,而且完成后的该功能能够达到较好的三维城市规划方案对比效果.【期刊名称】《计算机应用与软件》【年(卷),期】2014(031)006【总页数】4页(P221-223,243)【关键词】三维城市规划辅助系统;规划方案对比;双屏联动;skyline【作者】刘兴权;董淼;刘晶晶【作者单位】中南大学地球科学与信息物理学院湖南长沙410083;中南大学地球科学与信息物理学院湖南长沙410083;中南大学地球科学与信息物理学院湖南长沙410083【正文语种】中文【中图分类】TP391.9传统的城市规划主要是通过图纸来展现设计者的设计思想和意图,所表达的信息具有一定的局限性[1]。
现代科技的飞速发展提供了先进的技术支撑,可以将城市以平面地图、卫星影像、真三维模型等多种形式加以表达和模拟,实现信息时代的数字化城市规划。
运用虚拟现实技术可以使政府规划管理部门、项目开发商、工程人员和各界人士从不同的角度,实时互动地看到规划效果,获得逼真的直观感受,这些是传统的沙盘、效果图、平面图等表现手段所不能达到的[2]。
虽然现阶段三维城市规划辅助系统在对规划方案中各项经济技术指标的自动计算能力还较欠缺,不及基于CAD开发的城市规划辅助审批系统,但是其在三维可视化方面具有得天独厚的优势[3]:它能模仿人类观察三维世界的视觉效果,通过变换视点位置和视角,在三维城市仿真系统中用户能全方位地观察三维场景,并准确把握城市的空间特征。
城市规划一直是对全新的可视化技术需求最为迫切的领域之一[4],建设三维城市规划信息系统,对改变传统城市规划模式,促进城市合理规划,实现城市可持续性发展具有重要意义[5]。

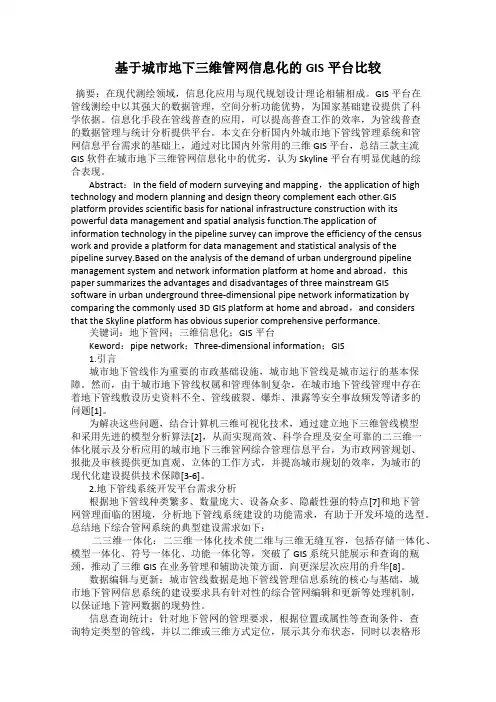

基于城市地下三维管网信息化的GIS平台比较摘要:在现代测绘领域,信息化应用与现代规划设计理论相辅相成。
GIS平台在管线测绘中以其强大的数据管理,空间分析功能优势,为国家基础建设提供了科学依据。
信息化手段在管线普查的应用,可以提高普查工作的效率,为管线普查的数据管理与统计分析提供平台。
本文在分析国内外城市地下管线管理系统和管网信息平台需求的基础上,通过对比国内外常用的三维GIS平台,总结三款主流GIS软件在城市地下三维管网信息化中的优劣,认为Skyline平台有明显优越的综合表现。
Abstract:In the field of modern surveying and mapping,the application of high technology and modern planning and design theory complement each other.GIS platform provides scientific basis for national infrastructure construction with its powerful data management and spatial analysis function.The application of information technology in the pipeline survey can improve the efficiency of the census work and provide a platform for data management and statistical analysis of the pipeline survey.Based on the analysis of the demand of urban underground pipeline management system and network information platform at home and abroad,this paper summarizes the advantages and disadvantages of three mainstream GIS software in urban underground three-dimensional pipe network informatization by comparing the commonly used 3D GIS platform at home and abroad,and considers that the Skyline platform has obvious superior comprehensive performance.关键词:地下管网;三维信息化;GIS平台Keword:pipe network;Three-dimensional information;GIS1.引言城市地下管线作为重要的市政基础设施,城市地下管线是城市运行的基本保障。

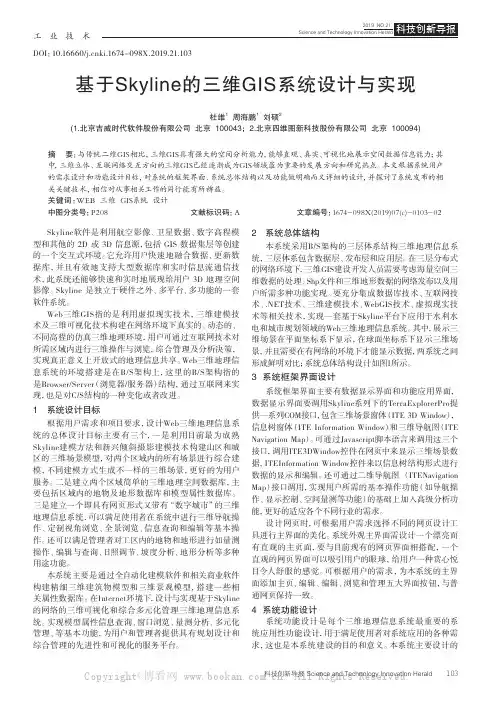

工业技术科技创新导报 Science and Technology Innovation Herald103DOI:10.16660/ki.1674-098X.2019.21.103基于Skyline的三维GIS系统设计与实现杜维1 周海鹏1 刘硕2(1.北京吉威时代软件股份有限公司 北京 100043;2.北京四维图新科技股份有限公司 北京 100094)摘 要:与传统二维GIS相比,三维GIS具有强大的空间分析能力,能够直观、真实、可视化地展示空间数据信息能力;其中,三维立体、互联网络交互方向的三维GIS已经逐渐成为GIS领域最为重要的发展方向和研究热点。
本文根据系统用户的需求设计和功能设计目标,对系统的框架界面、系统总体结构以及功能做明确而又详细的设计,并探讨了系统发布的相关关键技术,相信对从事相关工作的同行能有所裨益。
关键词:WEB 三维 GIS系统 设计中图分类号:P208 文献标识码:A 文章编号:1674-098X(2019)07(c)-0103-02Skyline软件是利用航空影像、卫星数据、数字高程模型和其他的 2D 或 3D 信息源,包括 GIS 数据集层等创建的一个交互式环境。
它允许用户快速地融合数据、更新数据库,并且有效地支持大型数据库和实时信息流通信技术,此系统还能够快速和实时地展现给用户 3D 地理空间影像。
Skyline 是独立于硬件之外、多平台、多功能的一套软件系统。
Web三维GIS指的是利用虚拟现实技术,三维建模技术及三维可视化技术构建在网络环境下真实的、动态的、不同高程的仿真三维地理环境,用户可通过互联网技术对所需区域内进行三维操作与浏览,综合管理及分析决策,实现真正意义上开放式的地理信息共享。
Web三维地理信息系统的环境搭建是在B/S架构上,这里的B/S架构指的是Browser/Server (浏览器/服务器)结构,通过互联网来实现,也是对C/S结构的一种变化或者改进。

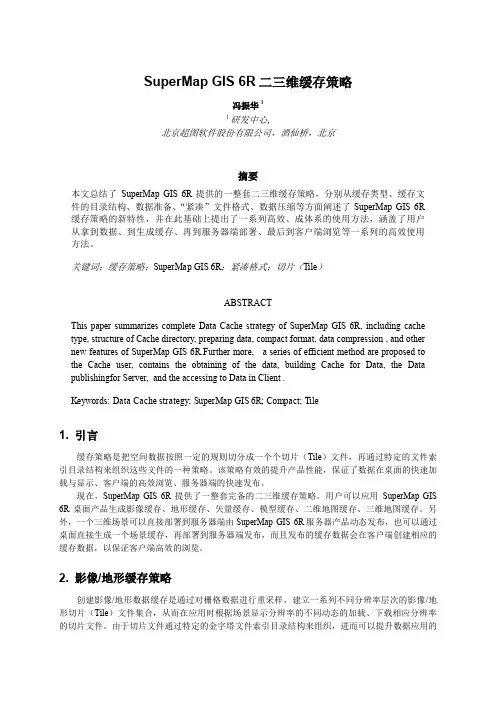

一、SuperMap GIS技术体系本着“国际视野、自主创新”的理念,超图软件一直致力于GIS平台软件的技术创新并不断突破。
继2005年推出“高性能跨平台”的共相式GIS技术体系、2007年推出基于“面向服务”的Service GIS技术体系后,又于2009年推出“二三维一体化”的Realspace GIS技术体系,并将三大技术体系溶入全新的GIS平台软件产品系列——SuperMap GIS 6R。

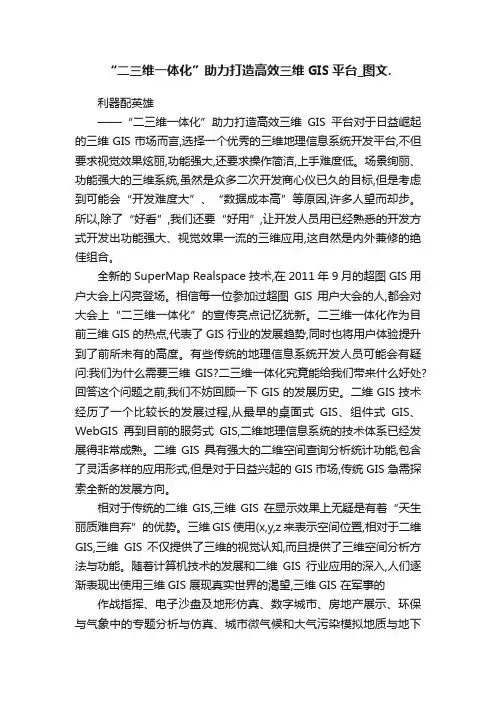

★二维与三维一体化的Realspace GIS技术体系Realspace GIS(真空间GIS)技术体系能保证二维与三维GIS技术的无缝融合,包括:二维与三维在数据模型、数据存储方案、数据管理、可视化和分析功能的一体化,提供海量二维数据直接在三维场景中的高性能可视化、二维分析功能在三维场景中的直接操作和越来越丰富的三维分析功能。
Realspace GIS突破三维GIS以前只能满足查一查看一看的应用瓶颈,推动三维GIS 的深度应用。
★面向服务的Service GIS技术体系Service GIS(服务式GIS)是一种面向服务体系架构(SOA)的GIS技术体系,它以规范的Web Service接口提供GIS的全部功能,并以服务聚合专利技术实现多级嵌套服务聚合。
Service GIS方便构建基于SOA思想的应用系统,创新了面向服务的地理信息共享应用模式,不仅可实现异构GIS平台之间的数据共享,还可实现GIS功能共享。
★高性能跨平台的Universal GIS技术体系Universal GIS(共相式GIS)是一种高性能、跨操作系统的GIS技术架构体系。
基于标准C++完全重构了GIS的功能内核开发GIS系列平台软件,支持在Unix、Linux和Windows等多种操作系统上高性能运行,基于该技术体系的Service GIS和Web GIS平台支持SUN、IBM、HP等高端Unix/Linux服务器,为高端用户和大规模计算用户提供专享的GIS 平台支撑。
基于Skyline的地下三维管线系统研究与实现摘要:目前三维GIS技术已成为地下管线进行科学管理的技术方向,本文基于对三维GIS的深入研究,以skyline为基础平台,采用三层架构体系架构及功能模块化设计,开发出一套功能丰富实用的三维地下管线系统,并对该系统的设计及实现进行了介绍,可为类似管线或其他三维GIS系统设计与开发提供参考。
关键词:三维GIS Skyline 三维管线一、引言地下管网是城市的基础,与人们的生活息息相关,有着传输信息、输送能量、用户出行等重要的功能,是城市维持正常运行的基本保障[1]。
近年来,随着我国城市化水平不断提高,城市基础设施不断完善,规划和管理逐步规范,土地集约利用也更加得到重视,各种电力、通信电缆等地上架设管线由地上转入地下,地下管线规模日益扩大。
由于管线的建设规模不断扩大,使用功能日益复杂,地下空间的开发利用也越发重要,因此,地下管网的规划已成为城市规划管理的重中之重。
如今三维GIS发展迅猛,已成为当前研究的热点,三维GIS是基于三维空间坐标的研究,需要对三维对象及其相关信息进行建模、表示、管理、操作、分析和决策进行研究。
由于传统二维管线系统无法直观形象的反映各管线之间的立体空间位置,各大城市开始了对三维管线系统的探索,三维地下管线能够更加直观地反映在交错复杂的条件下各管线之间以及管线与周边地物间的空间位置管线[2],这是目前管线管理的发展方向。
本文采用Skyline作为基础研发平台,开发了一套地下三维管线系统。
二、Skyline平台介绍目前,三维GIS平台软件有多种类型:国外主流平台有Skyline、Google Earth、World Wind等;国内有SuperMap、EV Globle、CityMaker等。
与上述其他平台相比,SkyLine产品系列是一套更加优秀的三维数字地球平台软件。
凭借其国际领先的三维数字化显示技术,它可利用海量的遥感航测影像数据、数字高程数据以及其他二三维数据搭建出一个对真实世界进行模拟的三维场景。
浅谈Skyline在建立网络3DGIS中的优缺点摘要:三维可视化技术一直是业界的研究热点,基于成熟的三维软件平台建立适合各个单位和领域的网络三维地理信息系统也是市场需要。
本文分析了Skyline软件平台在建立网络3DGIS中的优缺点。
关键词:Skyline 网络3DGIS 优缺点1引言自八十年代末以来,空间信息三维可视化技术一直就是业界的研究热点。
由于三维GIS有着二维GIS不可比拟的优势,近年来国内三维GIS市场更是得到快速的发展,在城市规划、综合应急、军事仿真、虚拟旅游、智能交通、海洋资源管理、石油设施管理、无线通信基站选址、环保监测、地下管线等领域都得到了很好的应用。
国内外各三维GIS厂商都分别推出了自己的三维GIS平台,如国外的Skyline、Google Earth、ArcGlobe,国内的北京国遥新天地信息技术有限公司开发的EV-Globe、适普软件有限公司的IMAGIS,灵图软件技术有限公司的VRMap、武汉武大吉奥公司的GeoGlobe等,使得国内三维GIS软件市场一片繁荣。
下面本文就Skyline软件平台在建立网络三维地理信息系统中的优缺点进行分析说明。
2 Skyline在建立网络3DGIS中的优缺点分析说明由于三维GIS是由二维GIS发展而来,在空间数据处理、矢量数据查询等传统GIS技术方面各主流厂商之间可以说是难分伯仲。
而海量数据处理能力、海量数据显示能力、三维空间分析、系统稳定性、数据的安全性、网络发布三维地理数据能力、二次开发能力等方面成为了考验三维GIS软件性能的重要指标。
下面,从以上几方面对比说明Skyline的特性。
2.1海量数据处理能力三维空间信息数据与传统二维数据相比,具有数据复杂和数据量庞大的特点,它一般包含有三维地形数据、影像数据、三维模型数据、还有矢量数据。
这对软件的空间数据管理和调度能力提出了很高的要求。
Skyline具有强大空间信息存储和管理能力,支持ArcSDE服务,连接Oracle空间数据库等,能从多种途径存取和获取空间数据。
二三维实景一体化简介二三维实景一体化可视化系统基于地理信息管理,数据管理机制、系统调用机制和系统显示机制,我们建立一套完全自主开发的,基于WEB的地理信息平台,完成三维、二维显示与实景三维一体化系统的管理与调用的地理信息平台(IV_GIS)。
该系统实现了系统数据一体化共享与系统调用的平滑过渡和一体化管理。
该系统利用二维地理信息技术、三维地理信息技术(遥感影像和三维仿真技术)、实景影像技术、实时摄像头监控技术与基础数据库相结合的方法,构建了三维实景地理信息应用平台,该平台具有场景真实、定位准确、表现直观、可进行多种空间分析与管理的等功能,二维、三维、实景、监控可根据需求调用,三维实景应用平台让我们即有身临其境真实感觉,又可以通过各种数据库的链接、监控摄像头的链接,立体真实的表现方式,事件的时间和空间位置,并加以统计和分析得出有价值的规律,并通过网络对其进行宏观管理和远程指挥,并为事务管理、社会服务、科学决策、日常办公、应急监测等各项工作提供全新管理模式。
三维实景地理信息平台建设的主要内容一、技术目标1、基于地理信息基础空间数据库,包括地理空间数据库和影像库和数据高程数据库。
作为一体化平台的框架数据的支撑。
并依据三维、实景地理信息的特点,再结合先进的三维激光扫描和动态全景扫描等装备快速准确地采集三维模型、实景数据,将动态采集数据、进行高效处理形成建模数据、高分辨率遥感影像、数字地图、基础空间数据、业务管理等多源数据,进行处理与入库。
2、建设三维实景可视化综合信息展示与管理的一体化系统平台,实现空间数据浏览、三维显示,空间信息与业务信息相互关联系统支持网络传输协议空间数据管理、满足二维和三维系统数据一体化共享调用等运行模式。
在系统中集成基于影像、视频监控信息与激光点云的建模技术,建立起重点的全景景观,让用户能够从宏观和局部的不同视角快速浏览区域内三维地理空间信息和相应属性细节,使管理者能获得身临其境的真实感受。
强,具有最先进的静态矢量缓存技术(LOD,Level of Detail)技术
询、分析等功能
询、分析等功能自然环境效果:果仿真
支持多窗口显示;
阴影机制:
数据交换(WMS、WFS、KML)据交换(WMS、WFS、KML)三维空间数据共享服务;
数据管理一般;
矢量数据做了预处理,作为服务器端缓存放在服务器上)技术(查询和显示采用两套数据,用来显示的数据是经过预题,特别是海量的数据管理和发布上存在很多问题,不适合大数据量三维展示和查询。
支持TIFF、GEO-TIFF、BMP、JPEG
场景中快速显示
然效果仿真
多种类型云仿真化仿真
实现海量数字城市三维模型高效渲染效果仿真
多窗口同屏对比
字城市三维模型高效渲染
善。
2011年6月第9卷第3期地理空间信息GEOSPATIALINFORMATIONJun.,2011Vol.9,No.3二三维一体化在Skyline 与SuperMap6R 中的实现对比陈鹏,林鸿,张鹏程,吴素芝,宋杨(广州市城市规划勘测设计研究院城市地理信息中心,广东广州560060)摘要:GIS 技术的不断进步促进了二三维一体化技术的发展,针对该技术对比了两类软件平台:Skyline 和SuperMap 6R ,分析了两类平台各自的技术特点以及二三维一体化实现技术,实现了三维数据网络发布,并得出结论。
关键词:GIS ;二三维一体化;真空间;三维可视化中图分类号:P208文献标志码:B文章编号:1672-4623(2011)03-0065-04收稿日期:2011-03-11项目来源:广州市越秀局科技项目(2009-GX-037);广州市科技项目(2009J1-C441)。
二维GIS 技术历经了一个比较长的发展过程,从最早的桌面式GIS 经过组件式GIS 、WebGIS 发展到目前的服务式GIS ,其技术体系已经发展得非常成熟,二维GIS 具有强大的二维空间查询分析统计功能,灵活多样的应用形式,但是对于日益兴起的三维GIS 应用,二维GIS 已略显疲态。
随着技术发展和用户需求的相互促进,三维GIS 技术已成为当前GIS 技术发展的潮流,大有“山雨欲来风满楼”之势,三维GIS 技术的快速发展正引领着新一代GIS 技术和应用的巨大变革。
虽然当前三维GIS 发展迅速,但由于现有常见三维GIS 平台的定位不同,存在着许多的应用缺陷。
首先,在数据上,三维GIS 存在与二维GIS 数据不兼容的状态,通常三维GIS 系统为应对不少基于二维GIS 空间统计分析应用,不得不另外再建立一套二维GIS 系统配套使用,这就造成一种应用上的割裂;其次,大部分三维GIS 产品主要是由非GIS 专业厂商建立,对于GIS 方面的功能比较缺失,导致一些在二维GIS 比较普通的应用在三维环境下无法进行。
正是由于存在上述数据、应用方面的矛盾,二三维一体化技术开始兴起。
1二三维一体化技术要点及应用现状1.1二三维一体化技术要点1)地理空间数据一体化:二三维一体化技术就是要将二维和三维信息统一到球面这个真实的地理环境中去,将所有的数据都转换为真实的地理空间坐标进行发布。
在这种空间中,二维和三维信息都可以直观地进行展示。
2)数据存储和管理一体化:数据存储一体化问题必须采用合适的空间数据库技术来高效地、一体化地存储和管理二、三维空间数据,并且达到二维数据无须通过预处理,可以直接在三维产品中使用。
二维的线、面数据,可以通过指定高度,快速动态建模成三维的立体对象。
同时,还可以在二维窗口中显示三维数据(三维数据退化二维,模型以快照的方式显示),真正实现了二、三维数据一体化,彻底解决了以往一个系统、两套数据的问题。
3)查询和分析一体化:在二三维一体化技术体系下,二维的大部分查询(包括属性查询、空间查询)、分析功能都可以在三维系统中使用,同时新的三维产品还会提供通视分析、淹没分析、三维量算等一些真三维空间的分析功能。
1.2应用现状目前,二三维一体技术的应用方式如下:在三维GIS 基础软件功能还不够完善的情况下,一般采用了二维GIS 基础软件和三维GIS 基础软件相结合的方式进行应用系统开发。
一方面二维GIS 提供管理能力,另一方面三维可视化软件具有良好的可视化效果,把二者结合进行应用系统开发,这在一定程度上实现了二三维系统的整合。
这种二三维一体化应用方式也存在问题,拥有优秀可视化效果的三维软件的厂商往往缺乏强大、成熟的二维GIS 软件,而主流的二维GIS 平台厂商的三维软件又不如人意。
所以,应用在开发上不得不整合分别来自不同厂商的二维GIS 软件和三维软件,但又由于二者在数据模型、数据结构和系统架构上都不一致,以至于应用系统的二维和三维部分貌合神离,甚至同样的数据要在2种软件中分别存储一份,不仅增加了数据冗余,而且增加了数据更新维护的代价。
地理空间信息图1二三维数据分开展示方式2)二三维数据一体化展示方式。
二三维数据一体化展示方式实现了二三维一体化中最重要的显示一体化,这种方式将二维数据和三维数据统一在一个三维窗口里进行展示,用户可以图层控制的方式方便的控制二维数据和三维数据的显示(见图2)。
图2二三维数据一体化展示方式在Skyline平台中,Skyline对于二维GIS数据格式的支持比较全面,可以方便地导入Shp数据和Dxf矢量数据,通过流方式导入矢量数据可以极大提高系统可视化效率。
但是Skyline平台对于二维数据的查询、分析、统计等常规功能支持不够,这些功能必须通过第9卷第3期67深度开发才可能实现。
具体实现方式如下:确定二维数据主要为Shp 格式,Shp 数据导入到平台之后,所有的功能开发可针对Shp 数据来进行,对于信息查询、属性编辑以及信息统计操作,我们可以通过普通的数据库查询、编辑方式来实现,而对于二维GIS 数据空间分析,以目前技术水平来看还存在瓶颈。
2.2SuperMap 平台下的二三维一体化技术SuperMap GIS 6R 的推出代表着SuperMap 平台最关键与最新的技术创新,这里的“R ”指的就是Realspace ,也就是“真空间”技术。
Realspace 的技术创新主要体现在对三维数据的管理和表达,同时还体现在对二维数据的管理与表达,Realspace 技术真正面向地理空间二三维一体化、二三维数据存储管理一体化,二三维查询分析一体化、二三维显示一体化以及二三维产品封装一体化,可灵活订制开发,获得超乎寻常的软件自由度。
2.2.1SuperMap 6R 平台技术特点1)统一的内核技术(统一的数据模型)。
统一内核技术(如图3所示)对于二三维一体化开发应用有着主要的意义,基于统一的内核,无论对于二维数据还是三维数据而言,不需要具体进行区别对待,可统一作为空间数据来看待,这样,方便了数据的管理与存储。
图3SuperMap 6R 平台统一的内核技术2)多源数据集成。
多源数据集成其实还是意味着数据系统的大统一。
SuperMap GIS 的多源空间数据无缝集成(SIMS ,Seamless Integration of Multi-source Spa-tial-data )技术,无需转换就可以直接访问多种格式的数据。
除SuperMap 本身的数据格式以外,还支持直接访问DWG 、DXF 和DGN 等矢量数据格式,以及BMP 、JPEG 、TIF 、RAW 等栅格数据格式。
该技术具有多格式数据直接访问、格式无关数据集成、位置无关数据集成和多源数据复合管理等特点。
3)完善的空间分析功能。
完善的空间分析功能意味着实际用户可以在三维环境下对于二维、三维空间信息数据进行空间分析,这就完全摆脱了三维可视化信息系统“花瓶”的骂名,这为二三维一体化技术的实用化打下坚实的技术基础。
2.2.2SuperMap 6R 平台的技术路线1)二维GIS 数据导入。
由于Supermap 6R 技术本身由GIS 技术发展而来,那么对于传统二维GIS 数据支持没有任何障碍,在数据整理过程中,这类数据仅仅导入即可,需要注意的是,为满足SuperMap 的真三维环境,目前数据地理坐标系仅支持WGS-84坐标。
2)三维数据导入。
对于地形地貌,仅导入对应的DEM 文件和对应的影像文件即可。
而对于三维模型数据则需要通过一定的处理步骤。
其步骤如下:①安装SuperMap 的3DMax9插件(该插件目前仅支持3DMax9);②打开3DMax 模型;③换算模型原始坐标为WGS-84坐标;④将模型坐标归0;⑤打开Super-Map 插件进行导出,导出时需要设置模型WGS-84坐标参数;⑥在SuperMap Desktop 中调入导出的三维模型数据。
导入模型之后,数据基础工作已经完成。
理论上,如果需要一些桌面软件没有提供的功能,只需进行二次开发就能够完成实际目标了。
图4为超图平台导入数据后的一体化效果。
图4Supermap 平台二三维一体化效果3Skyline 与SuperMap6R 两平台二三维一体化性能对比3.1可视化效果比较图5Skyline 平台与Supermap 平台下二三维一体化效果对比这里的可视化效果特指三维可视化效果,从图5截图视觉感观上,2个平台的表现能力整体相当。
3.2允许效率比较两平台在三维可视化运行效率上差别较大,Skyline 在大场景的三维模型展示上表现非常流畅,在进行测试的过程中,Skyline 平台地形地貌数据(MPT )数据量达到500G ,模型数据量接近160G ,在测试计算机陈鹏等:二三维一体化在Skyline 与SuperMap6R 中的实现对比地理空间信息第9卷第3期3Research of2D&3D Integration Based on Skyline and SuperMap6R by CHEN PengAbstract A2D&3D integration technology was introduced in this ar-ticle based on the Skyline platform and SuperMap Realspace tech.All technical details were analysised about this technology and the prob-lem we meet when apply it.At the same time,the data was published by the internet through importing2D and3D data into the system and can be accessed by clients.Key words GIS,2D&3D integration,Realspace,3DGIS(Page:65)Valuation of Ecosystem Services in the Hills Area of East Part of Guangdong Province by LI Xiao feng Abstract Base on the theories and methods of valuating the ecosys-tem service and land-use database of Fengshun country,the total valu-e of ecosystem service,intensity and regional index were calculated and analyzed.The results showed that:(1)the total value of ecosys-tem services throughout the county was 4.657billion yuan,the woodlands and waters were the most major ecological service types;(2)the average value of ecosystem services was17200yuan per hec-tare,the value of ecosystem services of the regional differences in in-tensity was obvious;(3)the value of ecosystem services of the regional differences in location index was obvious.In these discussions,it con-cluded the value of ecosystem services assessment system inadequa-cies.Key words ecosystem service function,valuation,Fengshun country(Page:69)Application of HBCORS System to Projects by LI Guoqing Abstract After the continuously operating reference stations system of Hubei province(HB-CORS)built and put into use,the practice of Xiangyang and Suizhou1:10000photo control survey worked with HB-CORS.We analyzed and compared the measurement results,it fully meet the requirements of precision.Key words GPS;HBCORS;VRS ;photo control survey(Page:73)DLG Data Coordinate Conversion of ADS40Digital Photogrammetry by YANG WeijunAbstract Coordinate conversion of DLG data based on ADS40digital photogrammetry is discussed.Direct project parameter conversion in-stead of seven-parameter conversion is adopted in horizontal direc-tion.A grid model is adopted to simulate geoid refinement and the strict conversion relationship is created.At the same time,the conversion relationship is tightly combined with the DLG data production.The work flow is simplified and the production efficiency is increased.Key words ADS40,coordinate conversion,geoid refinement,digital photogrammetry,data handling(Page:76)Analysis of Geographic Information Services by OU Qijian Abstract The article gave a comprehensive analysis based on devel-opment connotation and social needs of geographic information servi-ces,and put forward the suggestion of enhance geographic information service.Key words geographic information,geographic information services,serving platform,co-construction and sharing(Page:79)Spatio-temporal Query Algebra Based on XML Data Modelby LIU Xiaohua Abstract The spatio-temporal query algebra is one kind of abstract spatio-temporal query language;it uses the subset of basic predicates, operations,the functions of spatio-temporal abstract data type to ex-press the spatio-temporal query.While the data model of the spatio-temporal microscopic operates employed the XML data model which the Native XML Database(NXD)adopt to store semi-structured spa-tial-temporal data,therefore this article held the space and time expan-sion to the XML query algebra-XQuery FS data type and the query, and introduced in GML to describe the geography feature and it's rela-tionships,has defined one kind newly based on the XML data model space and time inquiry algebra.Key words spatio-temporal query algebra,XML data model,XML query algebra(Page:81)Application of Laser Scanning in Digitalizing Buildingby ZHANG Hongfei Abstract The way was studied to obtain digital building model based on ground laser scanner in this paper.Through the experiments to dig-italize the buildings in activity centre of college students and school his-tory museum,the process of digital building existed was summed up, which includes five steps:collecting data,culling noise and repairing holes,registering data,reconstructing surface,and textures mapping of models.There was high geometry precision,abundanced details and real textures in the surfaces of models generated by the method. However,the data of models was so large that the speed of render was affected.Key words3D modeling,digital architecture,laser scanner,data col-lection,points cloud data(Page:86)Discussion on the RapidEye Image Orthophoto Map Production Pro-cess by XIONG Deke Abstract This paper described the orthophoto production in some of the key link.For example,we used the photoshop software to remove and fusion a thin cloud of RapidEye images.For the mountainous area, the images were used the small unit of area differential to correct. Through this method we summed up a set of fast and efficient produc-tion processes for RapidEye image to remove the thin cloud and diffi-cult mountain Image Correction.Key words RapidEye,channel,levels,correct(Page:89)Design for Reconstruction of Sanjiu Information System Using New-Map Server by WAN Baolin Abstract NewMap Server is a strongly GIS software based on SOA. Base on the sofeware,we can construct various thematic WebGIS in-formation system rapidly.In this paper,the design for reconstruction of "Sanjiu"(old town、old village、old factory)information system was ma-inly introduced,which may give some use for reference to other them-atic applications expectantly.Key words NewMap Server,reconstruction of"Sanjiu",SOA(Page:92)Research of3D Model by Erdas Image by YANG Weiwei Abstract The paper took a campus for example.T o make research about the three dimensional landscape.The three dimensional model was mainly divided into two parts,architectural model and topograph-ical model.Firtly,made fully use of3DS Max tentatively establish the basical model of the campus buildings and complete the frame con-structure of the buildings.Secondly,combined with remote image data in Erdas Image to analogy the campus'surface.Finally,matched the founded model with images,completed the campus'three dimensional model,furthermore to realize the primary operation of the space inqui-rement and three dimensional wander of the founded model,and to ex-plain the geographical significance of the founded model.Key words3DS Max,Erdas Image,3D model(Page:94)Summarization of Error Control Research in3D-Terrain Model Simpli-fication by NIU Ruitao Abstract There are series of errors in the process of terrain model simplification,how to settle the error control is the key to ensure the ter-rain simplification model's precision.Referring on a great deal con-Index(Vol.9,No.3)GEOSPATIALINFORMATION。
