焊缝探伤知识

焊缝探伤检测标准
一、焊缝探伤技术原理
探伤技术是指通过探伤仪器测量焊缝内部缺陷的一种视检技术，它可以利用合适的探头，将射频电磁原理发射至检测工件，然后测量检测工件反射回来的回波信号，以及在检
测过程中表现出来的不同疑似缺陷的特征，即表征出检测工件内的缺陷情况。

1.表面裂纹检测
通过探伤仪测量，可以检测涂装试样表面的裂纹，包括裂缝在涂装层内部和在涂装层
表面显示的沿表面延伸的缺陷。

这种检测方式主要针对制造缺陷和涂装过程中产生的表面
损伤。

2、振动式探伤检测
振动式探伤检测法可以检测薄而平整的工件，检测细节很精细，极佳的适应性，对焊
缝表面缺陷更有效，大大提高了检测的效率。

另外，集成的计算机系统可以提供有效的参
数化调节，使探伤信号更加强大，检测更加准确，可以根据工件的不同参数设定不同的检
测参数，从而更好的解决工件表面缺陷检测的要求。

3.线性扫描探伤技术
通过线性扫描探伤技术可以检测焊缝表面左右两侧以及下方的缺陷，其主要原理是通
过改变测量面及距离，实现多方距离测量，使探伤信号受到影响，其目的是了解缺陷在焊
缝尺寸中的情况，根据反射信号判断缺陷是否存在。

线性扫描技术可以有效提高检测精度，对焊缝内部缺陷也有取的检测能力。

四、结论
上述介绍了焊缝探伤技术的主要原理和技术标准，焊缝探伤技术是检测焊接结构及其
附件有无内部缺陷的有效技术，具有检测快速、简便和准确3大优势，广泛应用于汽车、
航空航天、船舶、铁路等行业，在焊接质量检验中起重要作用。

焊缝探伤检测方法
焊缝探伤检测是在焊接过程中对焊缝进行质量控制的重要方法。

以下是一些常用的焊缝探伤检测方法：
1. 超声波探伤检测：通过将超声波传入焊缝中，利用超声波在不同介质中传播速度的变化来检测焊缝内部的缺陷和不良结构。

这种方法非常灵敏，并且可以在不破坏焊缝的情况下进行检测。

2. 射线探伤检测：利用射线（通常是X射线或γ射线）在焊
缝中的吸收和散射来检测焊缝内的缺陷。

这种方法可以探测到非常小的缺陷，并且可以用于检测深部焊缝。

3. 磁粉探伤检测：将磁性材料（如铁粉）喷洒在焊缝表面，通过施加磁场来检测焊缝中的裂纹和断裂。

这种方法适用于检测表面缺陷，并且可以快速、经济地进行。

4. 渗透探伤检测：将渗透剂涂覆在焊缝表面，待其渗透入表面裂纹或孔洞中，随后用显色剂着色，可看到颜色变化，以检测表面缺陷。

这些方法各有优势和适用范围，具体选择何种方法应根据焊缝的要求和实际情况来决定。

在进行焊缝探伤检测时，应根据操作规程严格执行，确保检测结果的准确性和可靠性。

钢轨焊缝探伤培训资料武汉铁路局信阳工务段目录一：概述二：焊缝探伤有关规定标准三：焊缝探伤准备工作内容四：焊接方式及焊缝缺陷五：仪器探头的选用六：焊缝探伤核心内容七：焊缝探伤过程中的扫查实用技能八：几种常用声程的校验使用九：缺陷波高缺陷性质分析十：缺陷的测定十一：缺陷叛废标准十二：焊缝探伤工作要求十三：仪器探头技术性能测试一：概述1：为什么要进行焊缝探伤？焊缝，目前已成为钢轨接头连接的主要形式。

在我局铁路线路辖区范围内，主要存在接触焊、气压焊、铝热焊三种焊接方式。

由不同的焊接工艺原因和使用情况看，（1），实际存在着缺陷并造成断轨；（2）其相对机械性能、受拉、受压、疲劳载荷等皆低于母材；（3）铝热焊接头屈服强度只有钢轨母材的70%左右；（4）焊缝伤损数量增多，发展速度快，危害性大。

2：焊缝探伤的根本任务：发现焊缝伤损或确定不存在伤损。

（举例，医生体检，应慎之又慎）应对焊缝缺陷进行三定，定位、定性、定量，具体提供缺陷在焊缝中的具体位置大小等数据，以便于改进焊接工艺，分析缺陷存在的原因，提高焊接质量。

提高对缺陷的检出能力，不断改进探伤工艺，丰富探伤方法。

若要提高检出能力，就应丰富探伤方法，单一的技术，是不可能发现现场出现的各种复杂或特殊缺陷的。

同时，焊缝探伤的基本方法必须熟练掌握。

放松一下：扁鹊答魏文侯问互动各抒己见您认为（您是）怎样发现存在缺陷的：（主要观点记录于黑板鼓励人、机、料、法、环观点归纳见下图）二：焊缝探伤主要规定、标准人员资格：执仪人员应符合ΤΒ／Τ2154、3规定还需取得铁道部门无损检测考核委员会颁发的资格证书。

（钢轨焊缝探伤人员必须具有铁道部门无损检测考核委员会颁发的二级资格证书。

）铁路局规定，探伤人员应具有铁道部门颁发的二级或以上探伤资格证书，经铁道部、铁路局认可的钢轨焊缝探伤技术培训并取得合格证后，方能独立承担钢轨焊缝探伤工作。

探伤人员应对探伤工艺、焊缝常见伤损有所了解，熟悉焊缝探伤方法。

焊缝探伤报告一、引言。

焊缝是由于金属材料在高温下熔化并冷却形成的连接部分，是工程结构中常见的连接方式。

然而，焊缝的质量直接关系到整个工件的安全性和稳定性。

因此，对焊缝进行探伤检测是非常重要的，可以及时发现焊接缺陷，确保焊接质量，提高工件的可靠性和安全性。

二、焊缝探伤方法。

1. X射线探伤。

X射线探伤是一种常用的焊缝探伤方法，通过X射线对焊接部位进行照射，利用不同材料对X射线的吸收能力不同的特点来检测焊缝是否存在缺陷。

X射线探伤可以对焊缝进行全面、立体的检测，能够检测出各种形式的焊接缺陷，如气孔、夹渣、裂纹等。

2. 超声波探伤。

超声波探伤是一种非破坏性检测方法，通过超声波对焊接部位进行检测，可以发现焊缝内部的缺陷。

超声波探伤可以检测出焊缝内部的气孔、夹渣、裂纹等缺陷，对于焊缝的质量评定具有较高的准确性。

3. 磁粉探伤。

磁粉探伤是一种常用的焊缝表面缺陷检测方法，通过在焊接部位撒布磁粉，并施加磁场，可以发现焊缝表面的裂纹、夹渣等缺陷。

磁粉探伤操作简单，成本低，适用于对焊缝表面缺陷的快速检测。

三、焊缝探伤报告。

根据对焊缝的探伤检测，我们得出以下报告：1. 焊缝内部存在气孔和夹渣，对焊接质量造成一定影响，需重新进行焊接处理。

2. 焊缝表面存在裂纹，需要进行修补处理，确保焊缝的完整性和稳定性。

3. 焊缝连接部位存在局部变形，需要重新进行焊接处理，确保焊接部位的稳固性。

四、结论。

焊缝探伤是确保焊接质量的重要手段，通过对焊缝的全面检测，可以及时发现焊接缺陷，保证焊接质量，提高工件的可靠性和安全性。

在进行焊接工艺时，需要严格按照工艺要求进行操作，确保焊接质量，减少焊接缺陷的产生。

五、致谢。

感谢对本次焊缝探伤工作给予支持和帮助的各位专家和同事，在他们的指导和帮助下，我们完成了本次焊缝探伤工作，并得出了相应的报告。

六、参考文献。

[1] 焊接工程手册。

[2] 焊接质量检测技术。

[3] 焊接工艺规程。

以上就是本次焊缝探伤报告的全部内容，希望能对大家有所帮助。

焊缝探伤检测方法焊接是制造业中常见的连接工艺，而焊缝的质量直接影响着焊接件的性能和安全性。

因此，对焊缝进行探伤检测是非常重要的。

本文将介绍几种常见的焊缝探伤检测方法，以供参考。

首先，常见的焊缝探伤检测方法之一是磁粉探伤。

这种方法利用磁粉在外加磁场下的磁性特性，通过磁粉在缺陷处的聚集来发现焊缝中的裂纹、夹杂等缺陷。

这种方法简单易行，对表面缺陷的检测效果较好，但对于深层缺陷的检测能力有限。

其次，超声波探伤是另一种常用的焊缝探伤方法。

超声波探伤利用超声波在材料中的传播和反射特性来检测焊缝中的缺陷。

这种方法可以对焊缝进行全面、非破坏性的检测，对于各种形式的缺陷都有较好的检测能力。

但是，超声波探伤对操作人员的技术要求较高，且对焊缝的几何形状和材料性质有一定的限制。

另外，涡流探伤也是一种常见的焊缝探伤方法。

涡流探伤利用交变磁场在导电材料中产生涡流的原理，通过检测涡流的变化来发现焊缝中的缺陷。

这种方法对于表面和近表面的缺陷有较好的检测能力，对于导电性好的材料也有较好的适用性。

但是，对于非导电材料和厚度较大的材料，涡流探伤的效果就会大打折扣。

最后，X射线探伤也是一种常用的焊缝探伤方法。

X射线探伤利用X射线在材料中的透射和吸收特性来检测焊缝中的缺陷。

这种方法可以对焊缝进行全面、深层的检测，对于各种形式的缺陷都有较好的检测能力。

但是，X射线探伤设备价格昂贵，操作复杂，对操作人员的技术要求也很高。

综上所述，不同的焊缝探伤方法各有优劣。

在实际应用中，需要根据具体的焊接工艺、焊缝形式和材料性质选择合适的探伤方法。

同时，对于复杂的焊缝结构，也可以采用多种探伤方法相结合的方式，以提高检测的准确性和全面性。

希望本文介绍的焊缝探伤检测方法能对相关人员有所帮助。

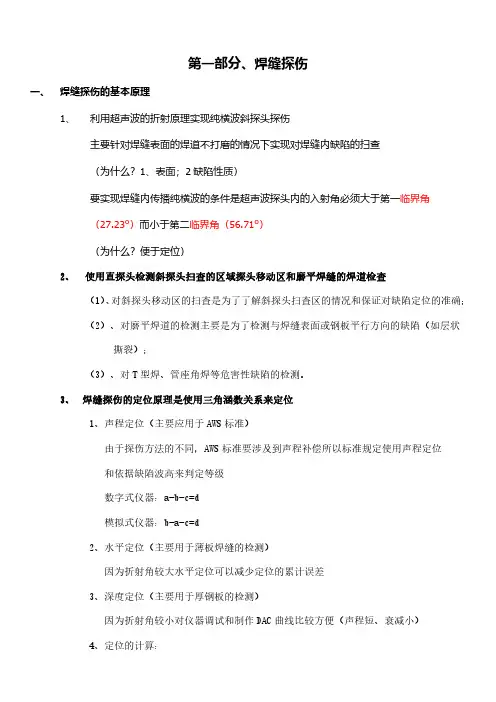

第一部分、焊缝探伤一、焊缝探伤的基本原理1、利用超声波的折射原理实现纯横波斜探头探伤主要针对焊缝表面的焊道不打磨的情况下实现对焊缝内缺陷的扫查（为什么？1、表面；2缺陷性质）要实现焊缝内传播纯横波的条件是超声波探头内的入射角必须大于第一临界角（27.23º）而小于第二临界角（56.71º）（为什么？便于定位）2、使用直探头检测斜探头扫查的区域探头移动区和磨平焊缝的焊道检查（1）、对斜探头移动区的扫查是为了了解斜探头扫查区的情况和保证对缺陷定位的准确；（2）、对磨平焊道的检测主要是为了检测与焊缝表面或钢板平行方向的缺陷（如层状撕裂）；（3）、对T型焊、管座角焊等危害性缺陷的检测。

3、焊缝探伤的定位原理是使用三角涵数关系来定位1、声程定位（主要应用于AWS标准）由于探伤方法的不同，AWS标准要涉及到声程补偿所以标准规定使用声程定位和依据缺陷波高来判定等级数字式仪器：a-b-c=d模拟式仪器：b-a-c=d2、水平定位（主要用于薄板焊缝的检测）因为折射角较大水平定位可以减少定位的累计误差3、深度定位（主要用于厚钢板的检测）因为折射角较小对仪器调试和制作DAC曲线比较方便（声程短、衰减小）4、定位的计算：水平定位：L=Wsinθ深度定位：H=Wcosθ（一次波扫查）、H’=2T-H(二次波扫查)数字式仪器做DAC曲线定位时参数设定要注意：实际深度与显示深度5、斜探头角度的选择K≥(a+b+L)/T{(a+L)/K+(b)/K}≦T（为什么：目的是焊缝截面的扫查全覆盖，中心缺陷不漏检）二、焊缝中缺陷的类型和缺陷的探伤特点缺陷类型：1、气孔：产生的部位：引弧处和焊接起始处、表面、中间都有可能形状：圆形、长条型、带尾巴形产生原因：焊材、母材、环境、气体、速度、措施（引弧板、息弧板、坡口、间隙）2、夹渣：产生部位：引弧处、层间、坡口边（与未熔合同时产生）、根部（清根不彻底）形状：体积状（点、条、块）产生原因：焊接清洁程度、焊材、母材、坡口角度、根部间隙、焊接速度、清根处理3、未熔合、未焊透：未熔合——产生在坡口面和焊层之间的结合不良未焊透——产生在根部和X型坡口中间的结合不良产生部位：引弧处、层间、坡口边、根部（清根不彻底）形状：线状、点线状产生原因：坡口角度、根部间隙、焊接速度、清根处理4、裂纹：分为冷裂纹和热裂纹两类产生部位：息弧处、层间、表面、T型、十字接头等高应力区形状：线状产生原因：弧坑裂纹——息弧速度太快层间裂纹——厚度较大的母材中间有杂质、无预热、保温措施、施焊工艺不规范（电压、电流、温度）表面裂纹——焊接环境温度、焊材强度与母材不匹配、焊接材料、冷却太快高应力区裂纹——设计不合理、焊接顺序、焊前预热、焊后保温或热处理措施不当缺陷的探伤特点1、气孔——波型单峰、较稳定、各方探测波高大致相同，一般当量小于同声程Φ22、夹渣——波峰毛粗、主峰边有小峰、探头移动波幅变化明显、一般当量小于同声程Φ23、未焊透——有一定长度，一般产生于起弧息弧处，从焊缝两侧探大致当量相当，一般当量大于同声程Φ24、未熔合——要通过改变探伤方向和探头角度来检测，焊缝两侧探伤结果差异很大，有时甚至缺陷会漏检。

钢结构焊缝探伤的方法钢结构的焊缝是连接钢材的重要部分，焊缝的质量直接影响到整个钢结构的强度和稳定性。

因此，对焊缝进行探伤是非常重要的一项工作。

本文将介绍几种常见的钢结构焊缝探伤方法。

1. 目视检查法目视检查法是最简单、最常用的焊缝探伤方法之一。

通过肉眼观察焊缝表面的形貌和颜色，可以初步判断焊缝的质量。

正常的焊缝表面应该平整、均匀，没有明显的裂纹、气孔和夹渣等缺陷。

目视检查法适用于焊缝表面缺陷较为明显的情况，但无法发现内部缺陷。

2. 渗透检测法渗透检测法是一种常用的焊缝表面缺陷检测方法。

它利用液体渗透剂的浸透性，将渗透剂涂覆在焊缝表面，待一定时间后擦拭干净，观察是否有渗透液残留的现象。

如果有残留，说明焊缝表面存在裂纹、气孔或夹渣等缺陷。

渗透检测法适用于焊缝表面缺陷较为细微的情况，但无法发现焊缝内部的缺陷。

3. 超声波检测法超声波检测法是一种常用的焊缝内部缺陷检测方法。

它利用超声波在材料中传播的特性，通过探头将超声波传入焊缝内部，接收反射回来的超声波信号，根据信号的强弱和时间来判断焊缝是否存在缺陷。

超声波检测法可以发现焊缝内部的裂纹、夹渣、气孔等缺陷，具有较高的灵敏度和准确性。

4. X射线检测法X射线检测法是一种常用的焊缝内部缺陷检测方法。

它利用X射线的穿透能力，通过将X射线照射在焊缝上，接收经过焊缝后的射线，根据射线的衰减程度来判断焊缝内部是否存在缺陷。

X射线检测法可以发现焊缝内部的裂纹、夹渣、气孔等缺陷，具有较高的探测深度和分辨率。

5. 磁粉检测法磁粉检测法是一种常用的焊缝表面和近表面缺陷检测方法。

它利用磁场的引导作用，将磁粉涂覆在焊缝表面，通过施加磁场使磁粉在焊缝表面和近表面形成磁线，观察磁粉的聚集情况来判断焊缝是否存在裂纹、夹渣、气孔等缺陷。

磁粉检测法适用于焊缝表面和近表面缺陷的检测，具有较高的敏感度和可靠性。

钢结构焊缝探伤的方法包括目视检查法、渗透检测法、超声波检测法、X射线检测法和磁粉检测法。

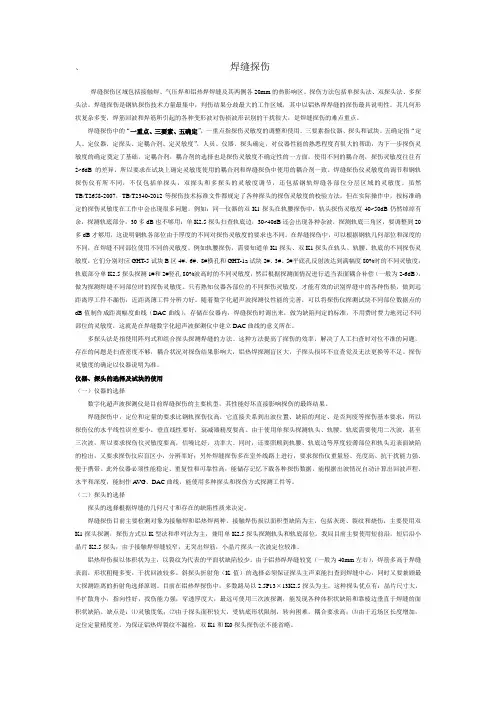

、焊缝探伤焊缝探伤区域包括接触焊、气压焊和铝热焊焊缝及其两侧各20mm的热影响区。

探伤方法包括单探头法、双探头法、多探头法。

焊缝探伤是钢轨探伤技术力量最集中，判伤结果分歧最大的工作区域，其中以铝热焊焊缝的探伤最具说明性。

其几何形状复杂多变，焊筋回波和焊筋所引起的各种变形波对伤损波形识别的干扰很大，是焊缝探伤的难点重点。

焊缝探伤中的“一重点、三要素、五确定”，一重点指探伤灵敏度的调整和使用。

三要素指仪器、探头和试块。

五确定指“定人、定仪器、定探头、定耦合剂、定灵敏度”，人员、仪器、探头确定，对仪器性能的熟悉程度有很大的帮助，为下一步探伤灵敏度的确定奠定了基础。

定耦合剂，耦合剂的选择也是探伤灵敏度不确定性的一方面，使用不同的耦合剂，探伤灵敏度往往有2~6dB的差异，所以要求在试块上确定灵敏度使用的耦合剂和焊缝探伤中使用的耦合剂一致。

焊缝探伤仪灵敏度的调节和钢轨探伤仪有所不同，不仅包括单探头，双探头和多探头的灵敏度调节，还包括钢轨焊缝各部位分层区域的灵敏度。

虽然TB/T2658-2007，TB/T2340-2012等探伤技术标准文件都规定了各种探头的探伤灵敏度的校验方法，但在实际操作中，按标准确定的探伤灵敏度在工作中会出现很多问题。

例如：同一仪器的双K1探头在轨腰探伤中，轨头探伤灵敏度40~50dB仍然绰绰有余，探测轨底部分，30多dB也不够用；单K2.5探头扫查轨底边，30~40dB还会出现各种杂波，探测轨底三角区，要调整到20多dB才够用，这说明钢轨各部位由于厚度的不同对探伤灵敏度的要求也不同。

在焊缝探伤中，可以根据钢轨几何部位和深度的不同，在焊缝不同部位使用不同的灵敏度。

例如轨腰探伤，需要知道单K1探头、双K1探头在轨头、轨腰、轨底的不同探伤灵敏度，它们分别对应GHT-5试块B区4#、6#、8#横孔和GHT-1a试块2#、3#、5#平底孔反射波达到满幅度80%时的不同灵敏度；轨底部分单K2.5探头探测1#和2#竖孔80%波高时的不同灵敏度，然后根据探测面情况进行适当表面耦合补偿（一般为2-6dB），做为探测焊缝不同部位时的探伤灵敏度。

一、实训目的本次实训旨在使学生了解焊缝探伤的基本原理、方法和应用，提高学生对焊缝探伤技术的认识，培养实际操作能力，为今后从事相关行业打下基础。

二、实训内容1. 焊缝探伤基本原理焊缝探伤是利用超声波、射线、磁粉等物理方法检测焊缝缺陷的一种技术。

本次实训主要介绍超声波探伤。

2. 超声波探伤方法（1）原理：超声波探伤是利用超声波在金属中传播时，遇到缺陷会产生反射信号，通过检测反射信号来判定焊缝缺陷。

（2）仪器：超声波探伤仪、探头、耦合剂等。

（3）操作步骤：①将探头涂上耦合剂，贴于被检测焊缝表面；②开启超声波探伤仪，调整探头频率、增益等参数；③移动探头，观察显示屏上的波形，判断焊缝缺陷；④记录缺陷位置、大小等信息。

3. 磁粉探伤方法（1）原理：磁粉探伤是利用磁粉在磁场中吸附缺陷处的磁粉，从而发现缺陷。

（2）仪器：磁粉探伤机、磁粉、清洗剂等。

（3）操作步骤：①将被检测焊缝表面清理干净；②将磁粉均匀涂抹在焊缝表面；③用磁粉探伤机产生磁场，使磁粉吸附在缺陷处；④观察焊缝表面，发现磁粉聚集现象即为缺陷；⑤记录缺陷位置、大小等信息。

4. 实训项目本次实训主要包括以下项目：（1）超声波探伤实训：选取典型焊缝，进行超声波探伤操作，记录缺陷信息；（2）磁粉探伤实训：选取典型焊缝，进行磁粉探伤操作，记录缺陷信息；（3）对比分析：对超声波探伤和磁粉探伤的结果进行对比分析，总结两种探伤方法的优缺点。

三、实训过程1. 超声波探伤实训（1）选取典型焊缝，对焊缝表面进行清洁处理；（2）涂上耦合剂，将探头贴于焊缝表面；（3）调整超声波探伤仪参数，观察显示屏波形；（4）移动探头，记录缺陷位置、大小等信息。

2. 磁粉探伤实训（1）选取典型焊缝，对焊缝表面进行清洁处理；（2）均匀涂抹磁粉；（3）用磁粉探伤机产生磁场，观察焊缝表面磁粉聚集现象；（4）记录缺陷位置、大小等信息。

3. 对比分析对超声波探伤和磁粉探伤的结果进行对比分析，总结两种探伤方法的优缺点。

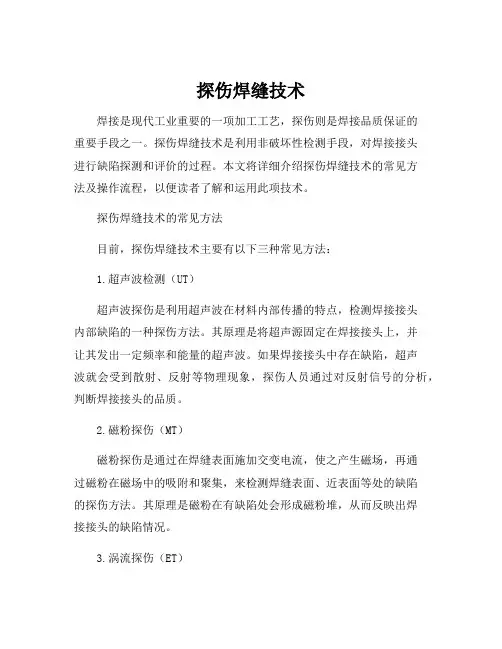

探伤焊缝技术焊接是现代工业重要的一项加工工艺，探伤则是焊接品质保证的重要手段之一。

探伤焊缝技术是利用非破坏性检测手段，对焊接接头进行缺陷探测和评价的过程。

本文将详细介绍探伤焊缝技术的常见方法及操作流程，以便读者了解和运用此项技术。

探伤焊缝技术的常见方法目前，探伤焊缝技术主要有以下三种常见方法：1.超声波检测（UT）超声波探伤是利用超声波在材料内部传播的特点，检测焊接接头内部缺陷的一种探伤方法。

其原理是将超声源固定在焊接接头上，并让其发出一定频率和能量的超声波。

如果焊接接头中存在缺陷，超声波就会受到散射、反射等物理现象，探伤人员通过对反射信号的分析，判断焊接接头的品质。

2.磁粉探伤（MT）磁粉探伤是通过在焊缝表面施加交变电流，使之产生磁场，再通过磁粉在磁场中的吸附和聚集，来检测焊缝表面、近表面等处的缺陷的探伤方法。

其原理是磁粉在有缺陷处会形成磁粉堆，从而反映出焊接接头的缺陷情况。

3.涡流探伤（ET）涡流探伤是将交变电流通过针头状的探头或线圈，使其在焊接接头中产生交变磁场，从而在接头的表面产生涡流。

如焊接接头有缺陷，涡流在接触提高缺陷处时，会产生异常的磁场变化，检测人员通过对异常信号的判断，来判断焊接接头的质量。

探伤焊缝技术的操作流程1.确定焊接接头的检查范围以及探伤方法；2.对探伤设备进行检查和测试，确保各部件工作正常；3.在焊接接头表面进行清理，确保焊接接头表面无遮阳物，无较大的表面粗糙度；4.进入探伤工作状态，开始对焊接接头进行探伤，探伤人员需要准确掌握探头的位置、角度、速度，并对反射信号进行其声学或电学表征的测量；5.记录探伤数据及结果，包括缺陷的位置、形态、大小、数量等信息；6.针对检测结果进行评价和处理，判定焊接接头的质量。

总之，探伤焊缝技术是一项重要的非破坏性检测方法，可用于评估焊接接头的质量、发现缺陷。

利用探伤焊缝技术，可以避免质量责任和事故的发生，帮助保证焊接接头的安全和稳定。

焊缝超声波探伤标准焊缝超声波探伤是一种常用的无损检测方法，通过超声波的传播和反射来检测焊缝中的缺陷和问题。

在工业生产中，焊接是一项重要的工艺，而焊缝的质量直接影响到整个产品的质量和安全性。

因此，对焊缝进行超声波探伤是非常必要的。

一、焊缝超声波探伤的原理。

焊缝超声波探伤是利用超声波在材料中的传播特性来检测焊缝中的缺陷。

当超声波遇到材料的界面或者缺陷时，会发生反射或者衍射，通过检测这些反射或者衍射信号，就可以判断焊缝中是否存在缺陷，以及缺陷的位置和大小。

二、焊缝超声波探伤的标准。

1. 超声波探伤设备的选择。

在进行焊缝超声波探伤时，需要选择适当的超声波设备。

设备的频率、探头的尺寸和材质等都会影响到探测的效果，因此需要根据具体的焊缝情况来选择合适的设备。

2. 探测方法和参数的设定。

在进行焊缝超声波探伤时，需要根据焊缝的类型和要求来设定合适的探测方法和参数。

包括超声波的频率、探头的角度、扫描方式等，这些参数的设定直接影响到探测的准确性和可靠性。

3. 缺陷的判定标准。

针对不同类型的焊缝，需要制定相应的缺陷判定标准。

比如对于焊接接头的缺陷，需要根据相关标准来判断缺陷的大小、形状和位置，以及对产品质量的影响程度。

4. 数据分析和报告。

在进行焊缝超声波探伤后，需要对探测到的数据进行分析，并生成相应的检测报告。

报告中需要包括焊缝的情况描述、探测到的缺陷情况、以及针对缺陷的处理建议等内容。

三、焊缝超声波探伤的应用。

焊缝超声波探伤广泛应用于航空航天、汽车制造、船舶建造、管道工程等领域。

通过超声波探伤，可以及时发现焊缝中的缺陷和问题，保障产品的质量和安全性。

总之，焊缝超声波探伤是一项非常重要的无损检测方法，对于焊接工艺的质量控制和产品质量的保障起着至关重要的作用。

因此，在进行焊缝超声波探伤时，需要严格按照相关标准和要求进行操作，确保探测的准确性和可靠性。

焊缝超声波探伤标准焊接是制造业中常见的一种连接工艺，而焊缝的质量直接关系到焊接件的使用性能和安全性。

为了确保焊缝质量，超声波探伤技术被广泛应用于焊接质量检测中。

本文将介绍焊缝超声波探伤的标准和要点。

一、超声波探伤原理。

超声波探伤是利用超声波在材料中的传播特性来检测材料内部缺陷的一种无损检测技术。

当超声波遇到材料内部的缺陷时，会发生反射、散射或透射，通过对超声波的接收和分析，可以确定材料内部的缺陷类型、位置和大小。

二、焊缝超声波探伤标准。

1. 超声波探伤设备。

进行焊缝超声波探伤时，应选择适当的超声波探伤设备，包括超声波发射探头、接收探头、超声波检测仪器等。

设备的选择应符合相关标准要求，并经过校准和检定。

2. 探伤方法。

焊缝超声波探伤可以采用直接接触法、浸润法或者接触耦合法。

在选择探伤方法时，应根据具体情况和标准要求进行合理选择，并保证探伤过程中与焊缝的充分接触。

3. 探伤参数。

探伤参数包括超声波频率、波束角、增益、脉冲重复频率等。

在进行焊缝超声波探伤时，应根据焊缝的材料、厚度、几何形状等特点，合理选择探伤参数，并进行相应的调节和优化。

4. 探伤结果评定。

根据焊缝超声波探伤的标准，对探伤结果进行评定和判定。

根据探伤结果，判断焊缝内部是否存在缺陷，确定缺陷的类型、位置和大小，并进行相应的等级评定。

5. 报告和记录。

对焊缝超声波探伤的整个过程进行记录和报告，包括探伤设备的选择和校准、探伤方法和参数的选择、探伤结果的评定等内容，确保探伤过程的可追溯性和可复制性。

三、注意事项。

1. 操作人员应具备专业的超声波探伤技术知识和操作技能，严格按照相关标准和要求进行操作。

2. 探伤设备应定期进行维护和保养，确保设备的正常工作状态。

3. 在进行焊缝超声波探伤前，应对焊缝进行清洁和表面处理，保证探伤的准确性和可靠性。

四、结论。

焊缝超声波探伤是一种有效的焊接质量检测方法，对焊接件的质量和安全性具有重要意义。

严格按照相关标准和要求进行焊缝超声波探伤，可以有效地发现焊缝内部的缺陷，保证焊接件的质量和可靠性。

焊缝探伤原理焊缝探伤是指利用一定的探测方法对焊缝进行检测，以发现焊接缺陷并评定其尺寸、性质和位置的一种技术手段。

焊缝探伤原理主要包括磁粉探伤、超声波探伤、射线探伤和涡流探伤等多种方法，下面将分别介绍这些探伤原理。

磁粉探伤是利用磁性粉末在磁场作用下对焊缝进行检测的方法。

当磁性粉末撒在焊缝表面时，如果存在裂纹或其他缺陷，磁性粉末会在缺陷处形成磁粉堆积，从而形成可见的磁粉痕迹，通过观察这些痕迹可以判断焊缝是否存在缺陷。

超声波探伤是利用超声波在材料中传播的特性对焊缝进行检测的方法。

超声波可以穿透材料并被缺陷处的反射所接收，通过分析超声波的传播时间、幅度和波形等信息，可以确定焊缝中的缺陷位置、形状和尺寸。

射线探伤是利用射线对焊缝进行检测的方法。

射线可以穿透材料并被缺陷处的吸收所减弱，通过测量射线的透射量和吸收量，可以确定焊缝中的缺陷位置、形状和尺寸。

涡流探伤是利用涡流感应原理对焊缝进行检测的方法。

当交变电流通过导体线圈时，会在导体附近产生交变磁场，当磁场与焊缝中的缺陷相互作用时，会产生涡流，通过检测涡流的变化可以确定焊缝中的缺陷位置和性质。

总的来说，焊缝探伤原理的核心是利用不同的物理原理对焊缝进行检测，并通过分析检测信号来确定焊缝中的缺陷位置、形状和尺寸。

不同的探伤方法各有特点，可以相互补充，提高焊缝探伤的准确性和可靠性。

在实际应用中，需要根据具体情况选择合适的探伤方法，并结合实际工艺要求进行检测，以确保焊缝质量符合要求。

通过以上介绍，我们对焊缝探伤原理有了更深入的了解。

不同的探伤方法各有特点，但都是基于物理原理对焊缝进行检测的。

在实际工程中，我们需要根据具体情况选择合适的探伤方法，以确保焊缝质量符合要求。

焊缝探伤原理的研究和应用将为焊接工艺的提高和焊接质量的保障提供重要支持。

焊缝的着色渗透探伤检验知识快速了解1.着色渗透探伤方法的特点及应用范围着色渗透探伤法还可按不同的显像过程分成干式显像法、湿式显像法和无显像剂显像法。

着色渗透探伤法可用于以下部位的检査：1)焊前坡口切割面或加工面的检査。

2)焊缝及近缝区表面的检査。

3)焊接过程中焊道表面的检査。

4)临时装配定位拉筋板拆除后焊疤客面的检査。

方法名称渗透剂种类特点及适用范围着色渗透探伤水洗型着色渗透剂作用原理与水洗型荧光渗透剂相似，但不需要紫外线光源，检查成本较低后乳化型着色渗透剂作用原理与后乳化型荧光渗透剂相似，但不需要紫外线光源，操作较简便溶剂去除型着色渗透剂可装在喷罐中使用，便于携带，适用于大型结构件焊缝的现场检査，也可用于安装现场焊缝的检验2.着色渗透探伤剂的组成焊缝渗透探伤用试剂包括渗透剂、去除剂和显像剂。

(1)渗透剂液体状态的渗透剂通常由颜料、溶剂、乳化剂和多种增强渗透性能的添加剂组成。

(2)去除剂焊缝渗透探伤用去除剂分水洗型、后乳化型和溶剂型。

水洗型去除剂的主要组分是工业用水。

后乳化型去除剂由乳化剂和水组成。

乳化剂以表面活性剂为主、并附加调整粘度的溶剂。

(3) 显像剂渗透探伤用显像剂分干式显像剤、湿式显像剤和快干式显像剂。

干式显像剂的组分是白色无机粉末，如氧化镁和氧化钛粉末。

湿式显像剂是显像粉末的水溶液。

且溶液中显像粉末呈悬浮状态。

同时附加润湿剂，分散剂及防腐剂。

快干式显像剂是显像粉末溶解于挥发性有机溶液中，并加适量限制剂和稀释剂等。

3.焊缝的着色渗透探伤的检验程序及操作要点焊缝渗透探伤的检验程序包括预处理、预清洗、渗透处理、乳化处理、去除处理、干燥处理、显像、观察和后处理等。

各检验程序的操作要点、缺阳痕迹的形式及其成因详见下。

1)预处理：受检焊缝表面及其两侧25-30mm区域内，采用砂轮打磨去除焊渣飞溅和氧化皮、露出金属光泽但不允许用喷砂、喷丸等清理方法。

2)预清洗：用清洗液洗净受检焊缝及近缝区表面的油污，并用强风吹干或自然蒸发，使其完全干燥。

钢轨焊缝超声波探伤第一章钢轨焊接第一节钢轨焊接一般知识目前钢轨焊接主要有接触焊、气压焊和铝热焊三种，这些中焊接方式在无缝线路中各占钢轨焊接比例不同，以接触焊焊缝为最多，约为85%左右；铝热焊和移动气压焊焊缝根据铺设情况，各占约为7%。

一、接触焊接触焊是电阻焊的一种，它将低电压大电流加在被焊钢轨上，经闪平清洁被焊钢轨断面，通过预热和烧化使之加热至表面溶化状态，然后断电并立即加压，在压力下两钢轨端面相互结晶，使两节钢轨焊接在一起。

该法是目前我国厂焊的主要方法，它把标准长度的钢轨焊成250～500M长的轨条。

二、气压焊气压焊分为溶化气压焊和塑性气压焊两种。

国内绝大多数采用塑性气压焊。

塑性气压焊焊接时，将钢轨两清洁端面紧密贴合，并对贴面用气体火焰加热，待贴合面及附近被加热至塑性状态，金属原子具有足够的“活化能”，并穿过界面相互急剧扩散时，即对贴合面加以顶锻，以达到原子间的金属键联接，完成重新再结晶，使两根钢轨焊接在一起。

无缝线路铺设时，在现场常用小型移动气压焊将长轨条焊接成更长的轨条。

三、铝热焊铝热焊又称铸焊法，它是把预先配制好的焊剂，用高温火柴点燃后，发生激烈的化学反应和冶金反应，使其瞬间温度达到1200～1300°C，钢水下沉，氧化铝以渣的形态浮于溶化金属上面，然后把钢水注入套在对接钢轨上预热好的砂模铸型内，与预热温度达900°C以上的钢轨端部融合，高温钢水将铸型内的两节钢轨端部溶化，冷却后把两节钢轨焊接在一起。

该法主要用于无缝线路铺设和无缝线路曲线侧磨严重钢轨更换，以及钢轨折断抢修之中。

第二节钢轨焊缝缺陷一、焊缝缺陷种类因焊接设备、焊接材料、气温条件和操作工艺等因素都会影响焊接质量，在焊缝内产生缺陷。

焊缝缺陷的种类、特征、形成原因和危害各有不同。

二、焊接接头伤损标准根据铁道部行业标准BT/T1632-91《钢轨焊接接头技术条件》规定：2、钢轨焊头的断口允许有少量灰斑。

单个灰斑面积不得超过10mm²；灰斑总面积不得超过20mm²；相邻两灰斑间距尺寸小于较小灰斑尺寸时，应将中间区域与两个灰斑合并计算面积；若有灰斑露头出现时，应将灰斑面积加倍计算；3、气压焊焊头端口除轨底角外允许有少量光斑。
