t燃气热水锅炉设计方案

燃气热水锅炉设计方案一、工程描述本工程为锅炉房改造工程，原锅炉房尺寸：9.88m x 5.88m二、设计方案及设备选型根据贵单位的实际情况，我们本着“配量合理，满足需要，安全节约，操作简易”的原则，提出如下方案：锅炉选型：我们根据用户现有情况，选用1 台（2 吨）由南京工业锅炉厂生产的燃气热水锅炉，供暖面积可达到 2 万平方米，可以满足用户供暖需求。

三、产品主要技术数据和性能的详细描述CWNS系列全自动燃气卧式锅炉为内燃，三回程，全湿背，全波纹炉胆，螺纹烟管式锅炉，其烟管与前管板的独到连接设计、N 型导流装置的设计、烟温排放测定自控系统及具有烟气汽化潜热回收利用装置，其特点以下：①燃烧室低位布置，烟管左右对称，平均分散应力。

②三回程结构，保证换热面积与传热效率的最佳状态。

③全湿背布置，既克服了后烟箱受高温烟气冲刷易造成管板裂纹等缺点，又能有用利用受热面，确保锅炉设备安全运转，减少维修。

④采用螺纹烟管，有用增加受热面积，增强高温烟气紊流传热，提高锅炉热效率，同时缓解锅炉的热胀冷缩，确保锅炉的安全性，延长锅炉的寿命。

⑤ 特别是我厂热水锅炉按照蒸汽锅炉标准采用全扳边对接焊接技术避免了角焊缝长期受热交变应力而可能出现的困乏，提高了锅炉的安全性。

⑥ 前后端盖密封性能和措施：前、后烟箱门采用活动式结构，便于对锅炉内部进行清查、维修和纯洁；前、后烟箱门采用双门结构，即内耐火门，外保温门，降低了热量的散失，保证燃烧器在一个低温地环境下运行，操作人员在安全的环境下操作，增加了锅炉的外部美观。

⑦ 锅炉外壳采用彩色钢板包装，既耐腐蚀，外型又美观幽美。

2、燃烧器性能特点采用意大利进口燃烧机。

性能特点（1）、强制通风一体式比例调节，外形设计松懈，适用功率范围广，全自动运行，对炉膛进行预吹扫，压头高，克服炉膛阻力能力强。

（2）、风机马达安装在与空气流动相垂直的方向，叶轮性能可靠，使用反向风机叶片和高效隔音材料、并采用分外设计的风门入门，使噪音的排放降到最低。

第一章总则第1.0.1锅炉房设计相关的国家政策，遵守安全法规的实施，节约能源和保护环境，实现安全生产，技术先进，经济合理，确保质量的要求，制定本规范。

第1.0.2条本标准适用于下列范围内的工业，民用，区域锅炉房和一个室外热管设计：一，以水为介质的蒸汽锅炉房，锅炉额定蒸发量为1〜65T / h时，额定出口蒸汽压力为0.1〜3.82MPa的压力表，额定出口蒸汽温度小于或等于450℃;其次，在锅炉房热水锅炉，锅炉的额定输出为0.7〜58MW，额定出口压力为0.1〜2.5MPa 的表压，额定出水温度小于或等于180℃;三，线的规定的第1和第2段中的参数的室外蒸汽管道，冷凝水管道和闭环热水系统。

第1.0.3条本规范不适用于余热锅炉，一种特殊类型的锅炉在锅炉房和区域的热管设计。

第1.0.4锅炉房的设计，除符合本规范外，尚应符合现行国家标准和规范。

第二章基本要求第2.0.1条锅炉房设计应获得的热负荷，燃料和水的质量数据，并应取得气象，地质，水文，电力，供水和其他相关信息。

第2.0.2条锅炉房设计应根据城市（地区）或工厂（单位）的总体规划，使远近结合，最近一次，并应留有扩充的余地。

锅炉房的扩建和改造，应该是一个合理的利用现有建筑物，构筑物，设备和管道，并应协调原有的生产系统，设备布局，建筑物和构筑物。

第2.0.3条锅炉房设计应以煤为燃料，并应实行煤炭供应。

如重油，柴油或天然气，城市煤气为燃料的，应当由主管机关批准。

第2.0.4条锅炉房设计必须采取有效措施，减少废气，废水，废物和噪声对环境的影响，有害物质的排放和噪声应符合有关标准，规范。

污染预防和主体工程的设计。

第2.0.5条厂（单位）应根据规划确定的供应热负荷供热面积所需。

的热负荷时的区域的热电站，区域锅炉或锅炉房供应等单位，不具有的热电联合生产条件应设置在锅炉房。

第2.0.6应根据所需的热负荷区的市（区）供热规划确定的供应。

符合下列条件之一，你可以设置区域锅炉房：首先，居民区和公共建筑设施，采暖和生活热水负荷，火电厂热范围;第二，用户的生产，加热，通风和生活热负荷较小时，负载是不稳定的，每年小时的使用时间是低的，或因为空间，金钱和其他原因，不具备的热电联合生产条件;第三，根据城市规划和用户预热的热量会要求需要过滤，达到顶峰后，作为火力发电站或备用热源。

中温中压燃气锅炉安装工程施工组织设计方案目录1、编制依据 (1)2、工程概况 (1)3、施工总体部署 (2)4、主要施工方法及技术要求 (3)4.1、施工工艺参数及要求 (3)4.2、钢架安装 (5)4.3、锅筒、集箱安装 (10)4.4、空气预热器安装 (12)4.5、省煤器安装 (13)4.6、高、低温过热器安装 (14)4.7、膜式水冷系统安装 (16)4.8、燃烧器安装 (17)4.9、受热面安装主要控制措施 (18)4.10、焊接工艺要求 (19)4.11、风机安装 (20)5、资源配置 (23)6、质量、安全保证体系 (24)7、质量保证措施 (26)8、安全、文明施工 (27)9、一期锅炉施工进度计划 (29)10、附图 (30)一、编制依据1．江西江联锅炉厂所出的锅炉施工图、设计总说明、强度及热力计算书；2．2018编制的**钢厂1780m3高炉工程施工组织总设计；3．《蒸汽锅炉安全技术检察规程》——1996年版；4．《电力建设施工及验收技术规范》（火力发电厂焊接篇）——DL5007-92；5．《电力建设施工及验收技术规范》（火力发电厂管道篇）——DL5031-94；6．《电力工业锅炉压力容器检察规程》——DL612-96；7．《火力发电厂焊接技术规程》——DL/T869-2004；8．《工业锅炉安装工程施工及验收规范》——GB50273-98；9．《火力发电厂异种钢焊接技术规程》——DL/T752-2001；10．《砌体工程施工质量验收规范》——GB50203-2002；11．《工业设备及管道绝热工程施工及验收规范》——GBJ126-89；12．《电力建设安全工作规程》——DL5009.1-92；13．以往施工经验。

二、工程概况2018承建的**钢铁厂1780m3高炉系统130t/h中温中压燃气锅炉3套，送、引风机(均配电动机、调节风门及执行机构）各6台，送风机进气消声器6台，立式定期排污扩容器（V=15m3，P=0.2MPa，250℃）1台，过热器点火排汽消声器3台，烟气、冷风、煤气及蒸汽等系统大小阀门约813件，锅炉本体钢结构框架吨（包括梯子、栏杆），各种管道约米。

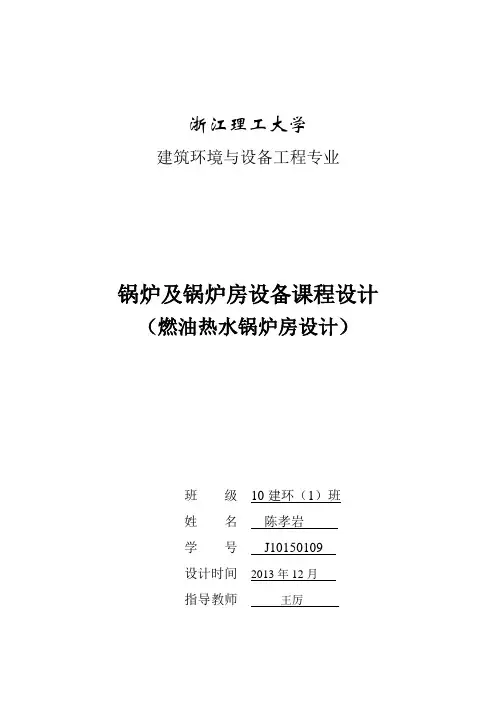

浙江理工大学建筑环境与设备工程专业锅炉及锅炉房设备课程设计（燃油热水锅炉房设计）班级10建环（1）班姓名陈孝岩学号J********设计时间2013年12月指导教师王厉锅炉及锅炉房设备课程设计说明书一、工程概况:1.该锅炉房位为一单独建筑，主要为满足该单位淋浴房用热及办公楼冬季采暖需要。

2.锅炉房为单栋一层建筑，层高4.5米。

3.业主要求采用卧式燃油热水锅炉，热交换系统设备放置在锅炉房内统一管理。

锅炉房外面已有室外地下储油罐。

4．水质资料5．用热项目二、参考文献：①《锅炉房设计规范》（GB 50041－92版）②《采暖通风与空气调节制图标准》（GB144-88版）③《锅炉及锅炉房设备》中国建筑工业出版社④《燃油燃气锅炉及锅炉房设计》机械工业出版社⑤《锅炉课程设计指导书》中国电力出版社⑥《燃油燃气锅炉结构设计及图册》西安交通大学出版社⑦《建筑给水排水工程》清华大学出版社三、 建筑平面图：单位办公楼锅炉及锅炉房设备课程设计计算书一、锅炉房系统方案设计：1、锅炉的选择：根据生产、生活、采暖的每小时的最大耗热量，同时考虑同时使用系数，管网热损失和锅炉房本身自用热量，采用燃油热水锅炉。

2、燃油系统：燃油管从油罐经埋地管进入室内，连接至锅炉，采用一锅炉一油泵系统，方便且互为备用，3倍设计耗油量进，2倍设计耗油量出，即防止符合突然变化，又使油处于循环状态，可以防止结冻。

日用油箱间放置日用油箱，事故油箱，并经常检查，更换，防止结冻。

3、水循环系统：根据业主要求，生活热水供应系统采用容积式换热器经水-水换热，热水供暖采用板式换热器水-水换热供暖，从锅炉出水管出来的水分两路分别至板式换热器和容积式换热器，采用并联管路连接，经回水回到锅炉，不断循环。

4、给水系统：给水从自来水引入口引至水处理间经离子交换器处理，由给水泵引至锅炉进行补水。

离子交换器置于水处理间。

5、排烟系统：从锅炉出来得烟气经烟管引至烟囱，烟囱设置于日用油箱间。

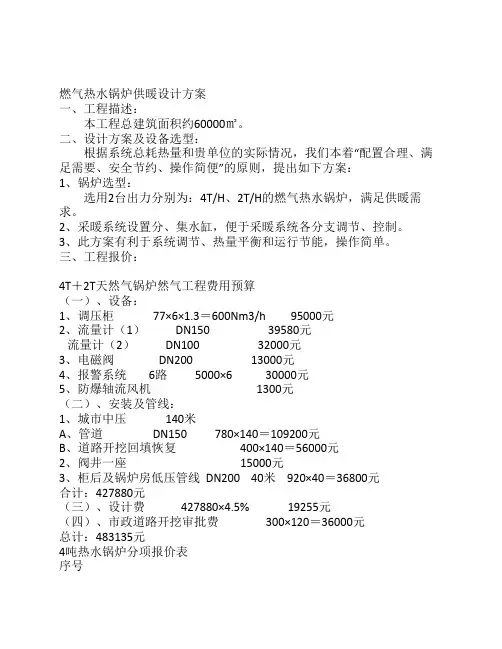

大黄庄南里燃气热水锅炉供暖设计方案一、工程描述：本工程总建筑面积150000m2。

其中：（1）3栋18层塔楼：3×12000=36000m2（2）14栋6层板楼：14×6000=84000m2（3）3栋6层板楼，未建：约30000m2原锅炉房尺寸约25m×18m×5.5m二、设计方案及设备选型：根据系统总耗热量和贵单位的实际情况，我们本着“配置合理、满足需要、安全节约、操作简便”的原则，提出如下方案：1、热负荷计算：采暖面积热指标取60W/m2。

则：总耗热量：Q=60W/m2×150000m2=9000KW2、锅炉选型：方案一：选用19台DW-1810美国史密斯直流式燃气热水锅炉（全铜），单台发热量为488 KW（互为备用），总发热量：19×488KW=9272KW，大于耗热量9000KW，满足供暖需求。

方案二：选用4台WNS2.8-0.7/95/70-YCQT中日合资方块燃气热水锅炉，单台发热量为1 395KW（互为备用），总发热量：4×2484KW=9936KW，大于耗热量9000KW，满足供暖需求。

3、采暖系统补水定压采用膨胀罐+补水泵定压形式。

4、采暖系统设置分、集水缸，便于采暖系统各分支调节、控制。

5、此方案有利于系统调节、热量平衡和运行节能，操作简单；锅炉模块化组合，互为备用，无需备用锅炉，运行节能等特点。

※详见：燃气锅炉房设备平面布置图三、工程报价：方案一：19台DW-1810美国史密斯直流式燃气热水锅炉a、主要设备：b、安装费（含管材、板材、型材、保温、阀门等及辅材）：909418元c、工程造价=2819900＋909418=3729318元方案二：4台WNS2.8-0.7/95/70-YCQT中日合资方块燃气热水锅炉a、主要设备：b、安装费（含管材、板材、型材、保温、阀门等及辅材）：576598元c、工程造价=1787900＋576598=2364498元附注：1、此报价是以“2001年北京市建设工程概算定额”、“燃气锅炉房设备平面布置图”为依据，供参考。

供热燃气热水锅炉选型方案说明成纪房地产开发公司拟对已建（分路口小区），供热采暖系统进行改造，经对小区现场实地勘察，以及和建设方对采暖问题的相关探讨，现将供热设备选型的基本参数及热力数据提供如下：一.供热采暖的基本参数1.供热总面积：70000m22.采暖形式均为地板辐射式散热3.现有供热设备为地源热泵机组4.单独为20000m2（两栋高层），采用燃气热水锅炉供热的可行性方案。

二.采暖热负荷的概算采用面积热指标法对采暖热负荷进行计算，按下式进行 Q=q i F×10-3根据《采暖通风与空气调节设计规》GBJ19及《城市热力网设计规》CJJ34，按当地最大热指标取值为75W/m2的理论计算值。

公式中：F—建筑面积（m2）Q—建筑物采暖设计热负荷（KW），q i—建筑物采暖面积热负荷（W/ m2）1.总热功率：5250KW=5.25MW（取值5.6MW）2.总耗热量：450×104 Kcal (65Kcal/m2.C0)3.热源条件：燃气工业热水锅炉4.供热型式；由锅炉房提供热源通过二次换热系统，为小区楼房输送地暖供热。

三.锅炉房水循环量理论计算值（G）∙t/hG=0.86∙K∙QC∙[ tg−th]式中 Q————锅炉额定热功率K————管网散热损失系数，取1.05C————管网热水的平均比热容，kJ/Kg∙0ctg————热水供水温度550C（地暖）th————热水回水温度450C（地暖）代入数据计算值为：G=337m3/h11.小区供热形式为地暖系统，属低温大流量辐射供热，供热锅炉房循环水量比传统散热器采暖系统要大，按照小区楼房分布位置及楼层高度参数，通过二次换热系统采取分区供热型式，能够满足小区整体供热质量和效果。

2.供热系统阻力由沿程压力损失，局部压力损失及设备阻等因素决定，以输送管道规格及配件等数据计算确定。

在循环水泵选型时综合考虑。

3.二次换热机组在循环水泵选型时应综合考虑上述流量，管道系统阻力及扬程的设计参数。

燃气锅炉房设计1.基本概念1.1锅炉房：锅炉以及保证锅炉正常运行的辅助设备和设施的综合体。

1.2民用锅炉房：指用于供应人们生活用热（汽）的锅炉房。

1.3独立锅炉房：四周与其他建筑，没有任何结构联系的锅炉房。

1.4非独立锅炉房：与其他建筑物比，毗邻或设在其他建筑物内的锅炉房。

1.5地下锅炉房：设置在地面以下的锅炉房。

1.6半地下锅炉房：设置在地面以下的高度超过锅炉间净高1/3，且不超过锅炉间高度的锅炉房。

1.7地下室锅炉房：设置在其他建筑物内，锅炉间地面低于室外地面的高度超过锅炉间警告1/2的锅炉房。

1.8半地下室锅炉房：设置在其他建筑物内，锅炉间地面低于室外地面的高度超过锅炉间净高1/3，且不超过1/2的锅炉房。

1.9大气式燃烧器：空气由高速喷射的燃气吸入的燃烧器。

1.10人员密集场所：指会议室、观众厅、教室、公共浴室、餐厅、医院、商场、托儿所和候车室等。

1.11重要部门：指机要档案室，通信站和贵宾室等。

1.12锅炉间：指安装锅炉本体的场所。

1.13相对密度：气体密度与空气密度的比值。

1.14安全出口;保证人员安全疏散的楼梯或直通室外地平面的出口。

⒉耗热量计算2.1采暖热负荷Q h=q h A c·10-3式中：Q h—采暖设计热负荷（KW）；q h—采暖热指标（W/m2），可按下表选用；Ac—采暖建筑物的建筑面积（m2）。

采暖热指标推荐值（W/m2）采暖热指标q h建筑物类型未采取节能措施采取节能措施住宅58~64 40~45 居住区综合60~67 45~50学校、办公60~80 50~70医院、托幼65~80 55~70 旅馆60~70 50~60商店65~80 55~70 食堂、餐厅115~140 100~130 影剧院、展览馆95~115 80~105 大礼堂、展览馆115~165 100~150注：1.表中数值适用于我国东北、华北、西北地区。

2.热指标中已包括约5％的管网热损失。

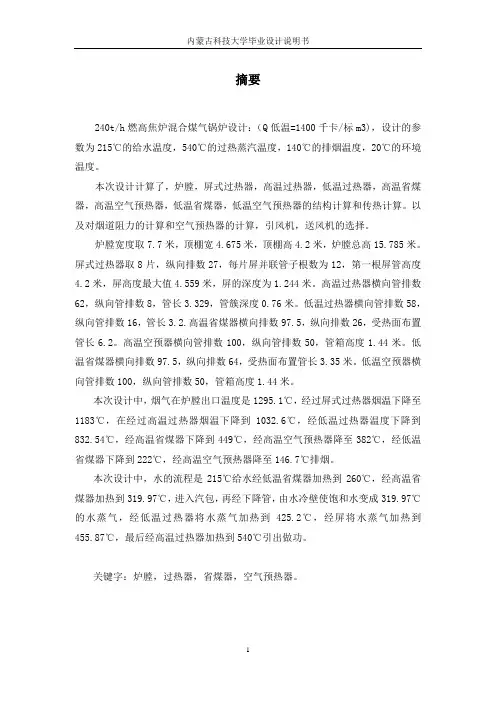

摘要240t/h燃高焦炉混合煤气锅炉设计：（Q低温=1400千卡/标m3)，设计的参数为215℃的给水温度，540℃的过热蒸汽温度，140℃的排烟温度，20℃的环境温度。

本次设计计算了，炉膛，屏式过热器，高温过热器，低温过热器，高温省煤器，高温空气预热器，低温省煤器，低温空气预热器的结构计算和传热计算。

以及对烟道阻力的计算和空气预热器的计算，引风机，送风机的选择。

炉膛宽度取7.7米，顶棚宽4.675米，顶棚高4.2米，炉膛总高15.785米。

屏式过热器取8片，纵向排数27，每片屏并联管子根数为12，第一根屏管高度4.2米，屏高度最大值4.559米，屏的深度为1.244米。

高温过热器横向管排数62，纵向管排数8，管长3.329，管簇深度0.76米。

低温过热器横向管排数58，纵向管排数16，管长3.2.高温省煤器横向排数97.5，纵向排数26，受热面布置管长6.2。

高温空预器横向管排数100，纵向管排数50，管箱高度1.44米。

低温省煤器横向排数97.5，纵向排数64，受热面布置管长3.35米。

低温空预器横向管排数100，纵向管排数50，管箱高度1.44米。

本次设计中，烟气在炉膛出口温度是1295.1℃，经过屏式过热器烟温下降至1183℃，在经过高温过热器烟温下降到1032.6℃，经低温过热器温度下降到832.54℃，经高温省煤器下降到449℃，经高温空气预热器降至382℃，经低温省煤器下降到222℃，经高温空气预热器降至146.7℃排烟。

本次设计中，水的流程是215℃给水经低温省煤器加热到260℃，经高温省煤器加热到319.97℃，进入汽包，再经下降管，由水冷壁使饱和水变成319.97℃的水蒸气，经低温过热器将水蒸气加热到425.2℃，经屏将水蒸气加热到455.87℃，最后经高温过热器加热到540℃引出做功。

关键字：炉膛，过热器，省煤器，空气预热器。

Abstract240t / h burning blast furnace gas boiler design (high mixing coke oven gas: low-temperature Q = 1400 kcal / standard m3) of the graduation project, the design parameters for the feed water temperature of 215 °C, the superheated steam temperature of 540 °C, 140 °C exhaustsmoke temperature, 20 °C ambient temperature.The design, furnace, screen superheater, superheater high temperature, low temperature superheater, high-temperature economizer, high temperature air preheater, low-temperature economizer, low temperature air preheater of structural calculations and heat transfer calculations. And calculation of flue resistance and air preheater calculation of induced draft fan, blower options.Take chamber width 7.7 meters, the ceiling is 4.675 meters wide, 4.2 meters high ceiling hearth, total 15.785 metres high. Take platen superheater of 8, longitudinal row number 27, every piece of screen the number of 12 parallel tubes, the first root screen pipe height 4.2 meters, screen the maximum height 4.559 meters, the depth of the screen is 1.244 meters. High temperature superheater tube transverse number 62, vertical tube number 8, length 3.329, the depth of 0.76 meters. Low temperature superheater tube for 58 horizontal, vertical tube number 16, length 3.2. High temperature economizer horizontal row number 97.5, longitudinal row number 26, decorate in heating length 6.2. High temperature air preheater horizontal tube number 100, vertical tube number 50, the box height 1.44 meters. Of low temperature economizer horizontal row number 97.5, longitudinal row number 64, decorate in heating tube 3.35 meters. Low temperature air preheater horizontal tube number 100, vertical tube number 50, the box height 1.44 meters.In this design, the flue gas outlet temperature in the furnace is 1295.1 ° C, after the platen superheater flue gas temperature dropped to 1183 °C after the high temperature superheater flue gas temperature down to 1032.6° C, low temperature airpreheater temperature dropped to 832.54 ° C decreased to 449 °C, high temperature economizer, air preheater at high temperature dropped to 382°C, low temperature economizer decreased to 222 °C, dropped to 146.7 ℃high temperature air preheater exhaust.In this design, the water flow is 215 ℃water supply by the low-temperature economizer heating to 260 °C, high temperature economizer heating to 319.97 °C, into the drum, and then the down pipe, the water wall so that the saturated water into 319.97 °C steam, low temperature superheater steam heated to 425.2 ° C, the screen will steam heated to 455.87 °C, and finally by the high temperature superheater heating to 540 ° C leads to acting.Keywords: furnace, superheater, economizer, air preheater.目录摘要 (1)Abstract (2)绪论 (6)1燃气锅炉的特点 (6)2燃气锅炉的现状 (8)3此次设计燃气锅炉的基本思路 (9)第一章.设计任务与燃料特性参数 (10)1.1设计任务 (10)1.2燃料特性 (10)第二章.锅炉整体布置的确定 (11)2.1 燃料燃烧计算 (11)2.2空气平衡及焓温表 (13)2.3锅炉热平衡及燃料消耗量计算 (15)2.4燃烧室设计及传热计算 (16)2.5炉膛结构尺寸计算 (18)2.6燃烧器的布置及主要尺寸 (20)2.6燃烧室结构特性计算 (21)2.7炉膛热力计算 (22)2.8.炉膛顶部辐射受热面吸热量及工质焓增计算 (24)2.9炉膛受热面热力分配 (25)2.10屏式过热器结构计算 (26)2.11屏区传热计算 (28)2.12高温过热器结构计算 (32)2.13高温过热器传热计算 (33)2.14低温过热器结构计算 (36)2.15低温过热器传热计算 (37)2.16炉膛受热量的热量分配 (39)2.17高温省煤器结构计算 (42)2.18高温省煤器传热计算 (43)2.19高温空气预热器结构计算 (45)2.20高温空气预热器传热计算 (46)2.21低温省煤器结构计算 (49)2.22低温省煤器传热计算 (50)2.23低温空气预热器结构计算 (52)2.24低温空气预热器传热计算 (53)2.25热力计算汇总表 (55)第三章.阻力计算 (56)第四章.送引风机计算 (61)4.1送风机计算 (61)4.2引风机计算 (61)第五章.防爆措施 (62)第六章.结论 (63)第七章.参考文献 (64)第八章.附录A (65)第九章.附录B (73)第十章.附录C (93)第十一章.致谢信 (99)绪论燃气锅炉是一种以可燃气体作为燃料的能源转换设备，用以生产热水或蒸汽，满足工业生产和人民日常生活的需要。

燃气锅炉规范第一章总则第 1.0.1 条为使锅炉房设计贯彻执行国家的有关方针政策，符合安全规定，节约能源和保护环境，达到安全生产、技术先进、经济合理、确保质量要求，制定本规范。

第 1.0.2 条本规范适用于下列范围内的工业、民用、区域锅炉房和室外热力管道设计：一、以水为介质蒸汽锅炉房，其锅炉的额定蒸发量为 1～65t/h ，额定出口蒸汽压力为 0.1～3.82MPa 表压、额定出口蒸汽温度小于或等于 450℃；二、热水锅炉的锅炉房，其锅炉的额定出力为 0.7～58MW、额定出口水压为 0.1～2.5MPa 表压、额定出口水温小于或等于 180℃；三、符合本条第一、二款的参数的室外蒸汽管道、凝结水管道和闭式循环热水系统。

第 1.0.3 条本规范不适用于余热锅炉、特殊类型锅炉的锅炉房和区域热力管道设计。

第 1.0.4 条锅炉房设计除应遵守本规范外，尚应符合国家现行有关标准、规范的规定。

第二章基本规定第 2.0.1 条锅炉房设计应取得热负荷、燃料和水质资料，并应取得气象、地质、水文、电力和供水等有关资料。

第 2.0.2 条锅炉房设计应根据城市（地区）或工厂（单位）的总体规划进行，做到远近结合，以近期为主，并宜留有扩建的余地。

对扩建和改建的锅炉房，应合理利用原有建筑物、构筑物、设备和管线，并应与原有生产系统、设备布置、建筑物和构筑物相协调。

第 2.0.3 条锅炉房设计应以煤为燃料，并应落实煤的供应。

如以重油、柴油或天然气、城市煤气为燃料时，应经有关主管部门批准。

第 2.0.4 条锅炉房设计必须采取有效措施，减轻废气、废水、废渣和噪声对环境的影响，排出的有害物和噪声应符合有关标准、规范的规定。

防治污染的工程应和主体工程同时设计。

第 2.0.5 条工厂（单位）所需热负荷的供应应根据所在区域的供热规划确定。

当其热负荷不能由区域热电站、区域锅炉或其他单位的锅炉房供应，且不具备热电合产的条件时，才应设置锅炉房。

第 2.0.6 条区域所需热负荷的供应应根据所在城市（地区）的供热规划确定。

燃气锅炉施工方案
一、前言
燃气锅炉是一种重要的供热设备，施工过程需要严格按照标准操作，以确保安全可靠。

本文将介绍燃气锅炉的施工方案，包括前期准备、施工流程、安装注意事项等内容。

二、前期准备
1. 施工人员准备
施工人员需要具备相关的从业资格和技术证书，了解燃气锅炉的基本原理和安装要求。

施工人员应穿着符合安全标准的工作服和防护装备。

2. 施工材料准备
准备好所需的施工工具和材料，包括各种规格的管道、阀门、连接件等，确保材料质量符合标准要求。

三、施工流程
1. 定位安装位置
根据设计要求和现场情况，确定燃气锅炉的安装位置，保证通风良好、安全可靠。

2. 接通燃气管道
将燃气管道连接至燃气锅炉，确保管道连接牢固，无泄漏。

3. 安装水管和排水管
连接水管和排水管至燃气锅炉，根据标准要求进行固定和密封。

4. 安装电气设备
连接燃气锅炉的电源线，确保电气设备接线正确、牢固可靠。

四、安装注意事项
1. 安装环境要求
燃气锅炉应安装在通风良好的位置，远离易燃易爆材料，确保周围环境安全。

2. 施工质量要求
施工人员应按照标准要求操作，严格遵守安全操作规程，保证施工质量。

3. 安全检查
安装完成后应进行安全检查，检查管道连接、电气设备等是否正常，排除安全隐患。

五、总结
燃气锅炉的施工是一项复杂的操作，需要施工人员具备相关技术知识和经验。

在施工过程中，要严格按照标准操作，确保燃气锅炉的安装质量和安全可靠性。

希望本文介绍的燃气锅炉施工方案能对施工人员有所帮助。

专业技术资料4.2MW燃气热水锅炉控制系统方案南京仁泰法恩电气有限公司2013年8月7 日方案设计说明：1、南京仁泰法恩电气有限公司是暖通、供暖节能、锅炉、热能设备等领域自动化控制的高科技股份制公司，是国内最大的锅炉电脑控制器厂家。

2、本公司是中国锅炉行业工业锅炉控制标准《JB/T****》的第一起草单位。

本方案由该标准的第一起草人王曦宁主持编写。

3、本方案在满足招标所用要求以外又增加了以下功能：①、本公司运用当今世界前沿科技和仁泰可靠性核心技术，具有国际标准的高性能指标和“会说话”功能。

当出现故障时，声光报警并有照语音提示指导相关人员排除故障，从而使锅炉进入一个会说话的时代。

②、本系统控制采用了热源运行周期自动寻优、环境温度前馈控制、故障自动检测等多项自主核心技术，让使用单位大大节约了运行成本。

4、本公司产品通过国家级测试所最高等级—4级的电磁干扰测试，严格遵循国际通行的可靠性系统工程（RSE）原则，从而使系统平均无故障时间达到了最优。

5、使用当今最先进的SMT表面贴片焊技术，确保系统高科技性和可靠性。

一、公司介绍南京仁泰法恩电气有限公司是暖通、供暖节能、锅炉、热能设备等领域自动化控制的高科技股份制公司，是国内最大的锅炉电脑控制器厂家。

仁泰公司于1995年在全国率先推出锅炉电脑控制器，至今已发展到全系列燃煤、燃油(气)和电热锅炉的电脑控制、PLC控制、iPC控制、小型和大型DCS控制和供暖节能控制，控制锅炉的吨位达到150t/h，并且始终保持技术领先地位。

目前仁泰公司产品已遍布全国，部分出口国外，近1000家国内锅炉厂和30多家外资锅炉厂配套使用，已成为我国锅炉控制的主流产品和著名品牌，是中国锅炉行业“工业锅炉控制标准”第一起草单位。

“卓越、严谨、诚信、共赢”，是仁泰公司的企业精神，她体现在仁泰公司永续前进的步伐之中，体现在与客户、合作伙伴、内部员工以及竞争对手的相处之中。

我们不仅向世界提供最佳的冷暖控制，更是在提高人们的生活和工作的质量。

福建工程学院《锅炉房》课程设计计算说明书题目燃气热水锅炉房工艺设计系别：环境与设备工程系专业：建筑环境与设备工程班级：建环 1004 学号： 3100901413 学生：蔡信隆指导老师：李祎彧、吴婧日期： 2013年 11月1设计原始资料 (2)1.1设计概况 (2)2 锅炉房容量及锅炉的选择 (3)2.1锅炉房容量的确定 (3)2.2锅炉型号和台数的选择 (3)2.3 热负荷计算及锅炉机组的选择 (3)3 给水及水处理设备的选择 (4)3.1锅炉循环水量的计算 (5)3.2循环水泵扬程的计算 (5)3.3循环水泵的选择 (6)4 定压机水处理设备的选择 (6)4.1 膨胀容积计算 (7)4.2定压装置及补水泵的选择 (7)4.3软化水箱设备及软化水箱的选择 (8)4.4其他 (8)1设计原始资料1.1设计概况设计作为一燃用天然气的热水锅炉房，主要为联合厂房采暖及生活沐浴提供所需的热能。

锅炉房位于厂区东面的公用动力站房内，毗邻有空压站。

根据规划，近期锅炉房内先安装三台WNS4.2-1.0-95/70-Q型燃气热水锅炉，锅炉房总额定功率为12.6MW，热水供、回水温度为95℃和70℃。

锅炉燃料为天然气。

1.2原始资料1.2.1 热负荷=6000KW 供、回水温度：95℃/75℃；采暖用热 Q1=11160KW 供、回水温度：95℃/75℃生活用热 Q21.2.2 燃料资料燃料为东海天然气，其收到基地位热值：34332KJ/M3。

1.2.3水质资料=121mg/L总硬度 H永久硬度 H=24mg/LFT暂时硬度 H=97mg/LT总碱度 A=95mg/L1.2.4工厂工作班制工作班制为两班制2 锅炉房容量及锅炉的选择2.1锅炉房容量的确定锅炉房设计容量宜根据热负荷曲线或热平衡系统图，并计入管道热损失、锅炉房自用热量和可供利用余热进行计算确定。

当缺少热负荷曲线或热平衡系统图时，热负荷可按生产，采暖通风和生活小时最大耗热量，并分别计入同时使用系数确定。
