智能变电站题库(修改)

智能变电站基础知识题库单选题100道及答案解析1. 智能变电站的核心特征是（）A. 智能化一次设备B. 网络化二次设备C. 全站信息数字化D. 以上都是答案：D解析：智能变电站的核心特征包括智能化一次设备、网络化二次设备、全站信息数字化等多个方面。

2. 智能变电站采用（）实现对一次设备的控制和监测。

A. 智能终端B. 合并单元C. 保护装置D. 测控装置答案：A解析：智能终端用于实现对一次设备的控制和监测。

3. 以下哪个不是智能变电站的通信规约（）A. IEC 61850B. IEC 60870-5-101C. MODBUSD. DNP3.0答案：C解析：MODBUS 一般不用于智能变电站。

4. 智能变电站中，（）用于实现电流、电压等模拟量的数字化。

A. 智能终端B. 合并单元C. 保护装置D. 测控装置答案：B解析：合并单元的作用是将模拟量转换为数字量。

5. 智能变电站的过程层网络通常采用（）A. 以太网B. 令牌环网C. 星型网D. 环形网答案：D解析：过程层网络多采用环形网结构，以提高可靠性。

6. 智能变电站的站控层设备不包括（）A. 监控主机B. 远动装置C. 合并单元D. 数据服务器答案：C解析：合并单元属于过程层设备。

7. 智能变电站中，（）承担继电保护功能。

A. 智能终端B. 保护装置C. 合并单元D. 测控装置答案：B解析：保护装置是实现继电保护功能的设备。

8. 智能变电站中，（）实现对一次设备的测量和控制。

A. 智能终端B. 保护装置C. 测控装置D. 合并单元答案：C解析：测控装置主要负责测量和控制一次设备。

9. IEC 61850 标准中，逻辑节点的英文缩写是（）A. LDB. LNC. DOID. SCL答案：B解析：逻辑节点的英文缩写是LN。

10. 智能变电站中，（）实现了变电站的智能化管理。

A. 自动化系统B. 智能辅助系统C. 在线监测系统D. 以上都是答案：D解析：自动化系统、智能辅助系统和在线监测系统等共同实现了变电站的智能化管理。

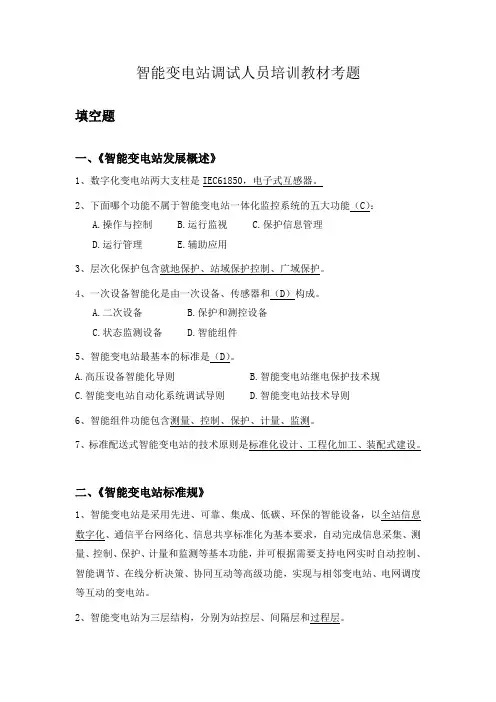

智能变电站调试人员培训教材考题填空题一、《智能变电站发展概述》1、数字化变电站两大支柱是IEC61850，电子式互感器。

2、下面哪个功能不属于智能变电站一体化监控系统的五大功能（C）：A.操作与控制B.运行监视C.保护信息管理D.运行管理E.辅助应用3、层次化保护包含就地保护、站域保护控制、广域保护。

4、一次设备智能化是由一次设备、传感器和（D）构成。

A.二次设备B.保护和测控设备C.状态监测设备D.智能组件5、智能变电站最基本的标准是（D）。

A.高压设备智能化导则B.智能变电站继电保护技术规C.智能变电站自动化系统调试导则D.智能变电站技术导则6、智能组件功能包含测量、控制、保护、计量、监测。

7、标准配送式智能变电站的技术原则是标准化设计、工程化加工、装配式建设。

二、《智能变电站标准规》1、智能变电站是采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能，实现与相邻变电站、电网调度等互动的变电站。

2、智能变电站为三层结构，分别为站控层、间隔层和过程层。

3、智能变电站站用电源系统包括交流电源、直流电源、逆变电源、UPS和通信电源等，应将其一体化设计和考虑。

4、智能变电站的调试流程为组态配置→系统测试→系统动模→现场调试→投产试验。

5、继电保护新技术应满足“可靠性、选择性、灵敏性、速动性”要求，并提高保护的性能和智能化水平。

6、对网络设备，以交换机为了，其传输各种帧长数据时交换机固有时延应小于10μs；任两台智能电子设备之间的数据传输路由不应超过4个交换机。

7、智能变电站二次设备采用的对时方式可采用IRIG-B或IEEE1588（IEC61588）。

8、智能变电站一体化监控系统按照全站信息数字化、通信平台网络化、信息共享标准化的基本要求，通过系统集成优化，实现全站信息的统一接入、统一存储和统一展示，实现运行监视、操作与控制、信息综合分析与智能告警、运行管理和辅助应用等功能。

智能变电站题库（修改）2022年7月9日一、网络基础知识（一）填空题1、站控层由主机/和操作员站、工程师站、远动接口设备、保护及故障信息子站、网络记录分析系统等装置构成，面向全变电所进行运行管理的中心控制层，并完成与远方控制中心、工程师站及人机界面的通信功能。

2、间隔层由保护、测控、计量、PMU等装置构成，利用本间隔数据完成对本间隔设备保护、测量、控制和计量等功能。

3、过程层是一次设备与二次设备的结合面，主要由电子式互感器、合并单元、智能终端等自动化设备构成。

4、站控层、间隔层网络是连接站控层设备和间隔层设备、站控层内以及间隔层内不同设备的网络，并实现站控层和间隔层之间、站控层内以及间隔层内不同设备之间的信息交互。

5、过程层网络是连接间隔层设备和过程层设备、间隔层内以及过程层内不同设备的网络，并实现间隔层和过程层之间、间隔层内以及过程层内不同设备之间的信息交互。

6、智能变电站的网络应采用传输速率为100Mbp或更高的以太网，满足变电站数据交互的实时性和可靠性要求。

7、智能变电站自动化系统网络在逻辑结构上可分成站控层网络、间隔层网络和过程层网络，物理结构上宜分成站控层/间隔层网络和过程层网络。

8、智能变电站的站控层、间隔层网络和过程层网络宜独立组网，不同网络之间应在物理上相互独立。

9、智能变电站网络应具备网络风暴抑制功能、具备“故障弱化”的特性，即具有一定的容错能力，单点故障不能影响整个网络的正常工作。

10、智能变电站网络应具备通信工况、网络流量等指标的监视功能。

12、过程层网络设计必须满足GB/T14285继电保护选择性、速动性、灵敏性、可靠性的要求。

13、站控层、间隔层MMS信息主要用于间隔层设备与站控层设备间通信，应具备间隔层设备支持的全部功能，其内容应包含四遥信息及故障录波报告信息。

14、MMS报文采用请求/响应、总召、周期报告上送、突发报告上送、文件传输等服务形式；站控层MMS信息应在站控层、间隔层网络传输。

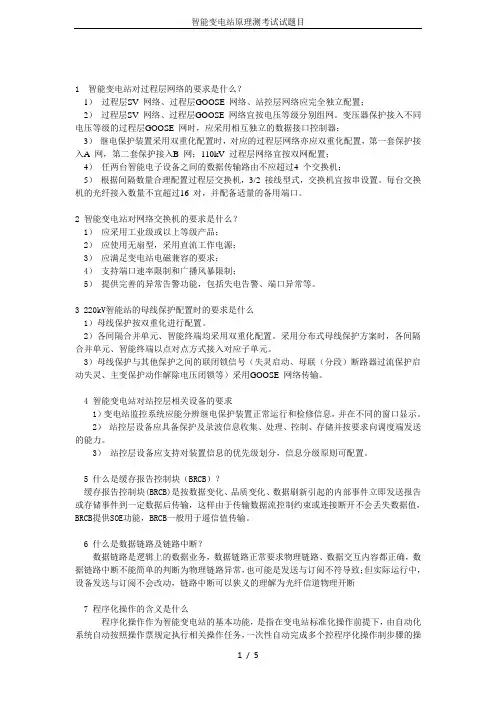

1 智能变电站对过程层网络的要求是什么？1）过程层SV 网络、过程层GOOSE 网络、站控层网络应完全独立配置；2）过程层SV 网络、过程层GOOSE 网络宜按电压等级分别组网。

变压器保护接入不同电压等级的过程层GOOSE 网时，应采用相互独立的数据接口控制器；3）继电保护装置采用双重化配置时，对应的过程层网络亦应双重化配置，第一套保护接入A 网，第二套保护接入B 网；110kV 过程层网络宜按双网配置；4）任两台智能电子设备之间的数据传输路由不应超过4 个交换机；5）根据间隔数量合理配置过程层交换机，3/2 接线型式，交换机宜按串设置。

每台交换机的光纤接入数量不宜超过16 对，并配备适量的备用端口。

2 智能变电站对网络交换机的要求是什么？1）应采用工业级或以上等级产品；2）应使用无扇型，采用直流工作电源；3）应满足变电站电磁兼容的要求；4）支持端口速率限制和广播风暴限制；5）提供完善的异常告警功能，包括失电告警、端口异常等。

3 220kV智能站的母线保护配置时的要求是什么1）母线保护按双重化进行配置。

2）各间隔合并单元、智能终端均采用双重化配置。

采用分布式母线保护方案时，各间隔合并单元、智能终端以点对点方式接入对应子单元。

3）母线保护与其他保护之间的联闭锁信号（失灵启动、母联（分段）断路器过流保护启动失灵、主变保护动作解除电压闭锁等）采用GOOSE 网络传输。

4 智能变电站对站控层相关设备的要求1）变电站监控系统应能分辨继电保护装置正常运行和检修信息，并在不同的窗口显示。

2）站控层设备应具备保护及录波信息收集、处理、控制、存储并按要求向调度端发送的能力。

3）站控层设备应支持对装置信息的优先级划分，信息分级原则可配置。

5 什么是缓存报告控制块（BRCB）？缓存报告控制块(BRCB)是按数据变化、品质变化、数据刷新引起的内部事件立即发送报告或存储事件到一定数据后传输，这样由于传输数据流控制约束或连接断开不会丢失数据值，BRCB提供SOE功能，BRCB一般用于遥信值传输。

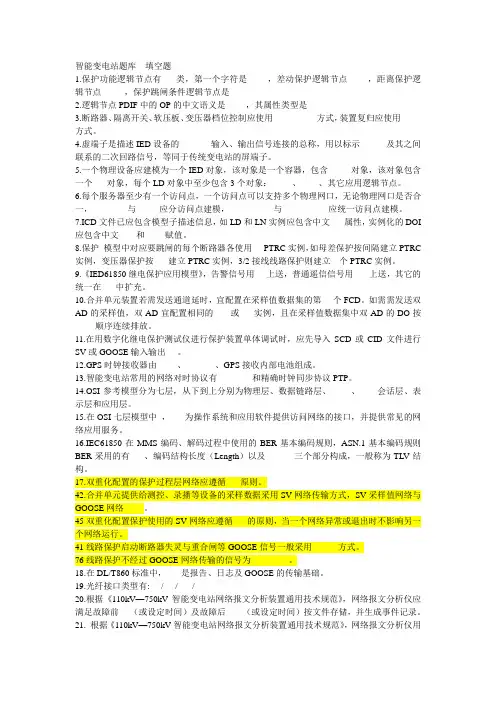

智能变电站题库填空题1.保护功能逻辑节点有-----类，第一个字符是-------，差动保护逻辑节点-------，距离保护逻辑节点--------，保护跳闸条件逻辑节点是-------2.逻辑节点PDIF中的OP的中文语义是-------，其属性类型是-------3.断路器、隔离开关、软压板、变压器档位控制应使用---------------方式，装置复归应使用-------方式。

4.虚端子是描述IED设备的-----------输入、输出信号连接的总称，用以标示---------及其之间联系的二次回路信号，等同于传统变电站的屏端子。

5.一个物理设备应建模为一个IED对象，该对象是一个容器，包含--------对象，该对象包含一个-----对象，每个LD对象中至少包含3个对象：-------、------、其它应用逻辑节点。

6.每个服务器至少有一个访问点，一个访问点可以支持多个物理网口，无论物理网口是否合一，------------与--------应分访问点建模，---------------与----------------应统一访问点建模。

7.ICD文件已应包含模型子描述信息，如LD和LN实例应包含中文-----属性，实例化的DOI 应包含中文------和-------赋值。

8.保护模型中对应要跳闸的每个断路器各使用----PTRC实例，如母差保护按间隔建立PTRC 实例，变压器保护按-----建立PTRC实例，3/2接线线路保护则建立---个PTRC实例。

9.《IED61850继电保护应用模型》，告警信号用----上送，普通遥信信号用----上送，其它的统一在-----中扩充。

10.合并单元装置若需发送通道延时，宜配置在采样值数据集的第----个FCD。

如需需发送双AD的采样值，双AD宜配置相同的------或-----实例，且在采样值数据集中双AD的DO按-------顺序连续排放。

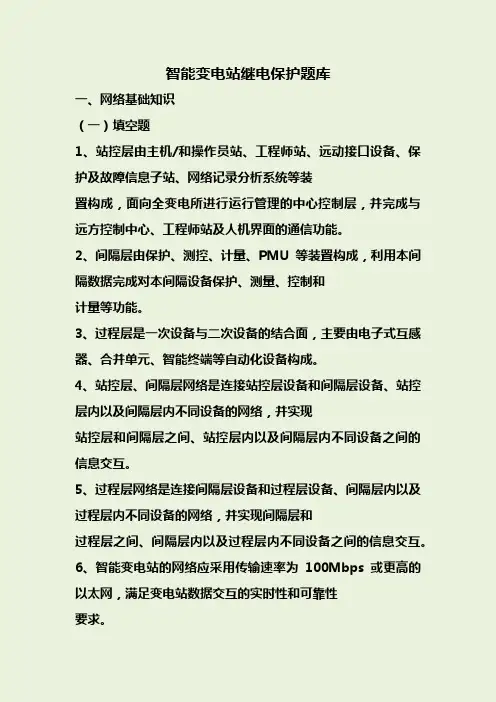

智能变电站继电保护题库一、网络基础知识（一）填空题1、站控层由主机/和操作员站、工程师站、远动接口设备、保护及故障信息子站、网络记录分析系统等装置构成，面向全变电所进行运行管理的中心控制层，并完成与远方控制中心、工程师站及人机界面的通信功能。

2、间隔层由保护、测控、计量、PMU等装置构成，利用本间隔数据完成对本间隔设备保护、测量、控制和计量等功能。

3、过程层是一次设备与二次设备的结合面，主要由电子式互感器、合并单元、智能终端等自动化设备构成。

4、站控层、间隔层网络是连接站控层设备和间隔层设备、站控层内以及间隔层内不同设备的网络，并实现站控层和间隔层之间、站控层内以及间隔层内不同设备之间的信息交互。

5、过程层网络是连接间隔层设备和过程层设备、间隔层内以及过程层内不同设备的网络，并实现间隔层和过程层之间、间隔层内以及过程层内不同设备之间的信息交互。

6、智能变电站的网络应采用传输速率为100Mbps或更高的以太网，满足变电站数据交互的实时性和可靠性要求。

7、智能变电站自动化系统网络在逻辑结构上可分成站控层网络、间隔层网络和过程层网络，物理结构上宜分成站控层/间隔层网络和过程层网络。

8、智能变电站的站控层、间隔层网络和过程层网络宜独立组网，不同网络之间应在物理上相互独立。

9、智能变电站网络应具备网络风暴抑制功能、具备“故障弱化”的特性，即具有一定的容错能力，单点故障不能影响整个网络的正常工作。

10、智能变电站网络应具备通信工况、网络流量等指标的监视功能。

12、过程层网络设计必须满足GB/T 14285继电保护选择性、速动性、灵敏性、可靠性的要求。

13、站控层、间隔层MMS信息主要用于间隔层设备与站控层设备间通信，应具备间隔层设备支持的全部功能，其内容应包含四遥信息及故障录波报告信息。

14、MMS报文采用请求/响应、总召、周期报告上送、突发报告上送、文件传输等服务形式；站控层MMS信息应在站控层、间隔层网络传输。

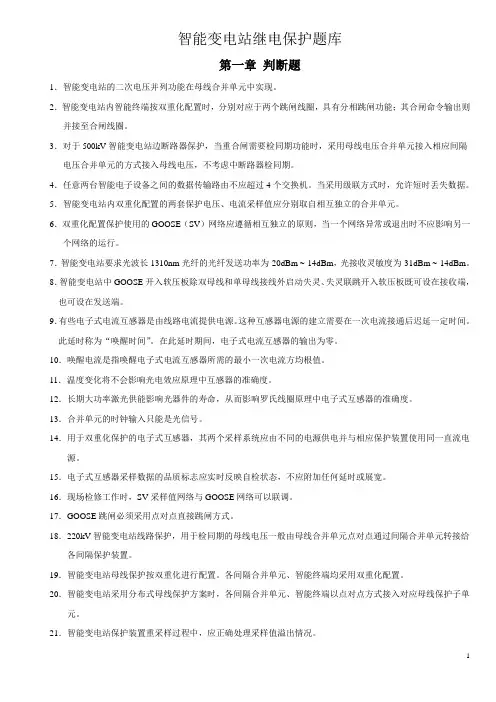

智能变电站继电保护题库第一章判断题1．智能变电站的二次电压并列功能在母线合并单元中实现。

2．智能变电站内智能终端按双重化配置时，分别对应于两个跳闸线圈，具有分相跳闸功能；其合闸命令输出则并接至合闸线圈。

3．对于500kV智能变电站边断路器保护，当重合闸需要检同期功能时，采用母线电压合并单元接入相应间隔电压合并单元的方式接入母线电压，不考虑中断路器检同期。

4．任意两台智能电子设备之间的数据传输路由不应超过4个交换机。

当采用级联方式时，允许短时丢失数据。

5．智能变电站内双重化配置的两套保护电压、电流采样值应分别取自相互独立的合并单元。

6．双重化配置保护使用的GOOSE（SV）网络应遵循相互独立的原则，当一个网络异常或退出时不应影响另一个网络的运行。

7．智能变电站要求光波长1310nm光纤的光纤发送功率为-20dBm ~-14dBm，光接收灵敏度为-31dBm ~-14dBm。

8．智能变电站中GOOSE开入软压板除双母线和单母线接线外启动失灵、失灵联跳开入软压板既可设在接收端，也可设在发送端。

9．有些电子式电流互感器是由线路电流提供电源。

这种互感器电源的建立需要在一次电流接通后迟延一定时间。

此延时称为“唤醒时间”。

在此延时期间，电子式电流互感器的输出为零。

10．唤醒电流是指唤醒电子式电流互感器所需的最小一次电流方均根值。

11．温度变化将不会影响光电效应原理中互感器的准确度。

12．长期大功率激光供能影响光器件的寿命，从而影响罗氏线圈原理中电子式互感器的准确度。

13．合并单元的时钟输入只能是光信号。

14．用于双重化保护的电子式互感器，其两个采样系统应由不同的电源供电并与相应保护装置使用同一直流电源。

15．电子式互感器采样数据的品质标志应实时反映自检状态，不应附加任何延时或展宽。

16．现场检修工作时，SV采样值网络与GOOSE网络可以联调。

17．GOOSE跳闸必须采用点对点直接跳闸方式。

18．220kV智能变电站线路保护，用于检同期的母线电压一般由母线合并单元点对点通过间隔合并单元转接给各间隔保护装置。

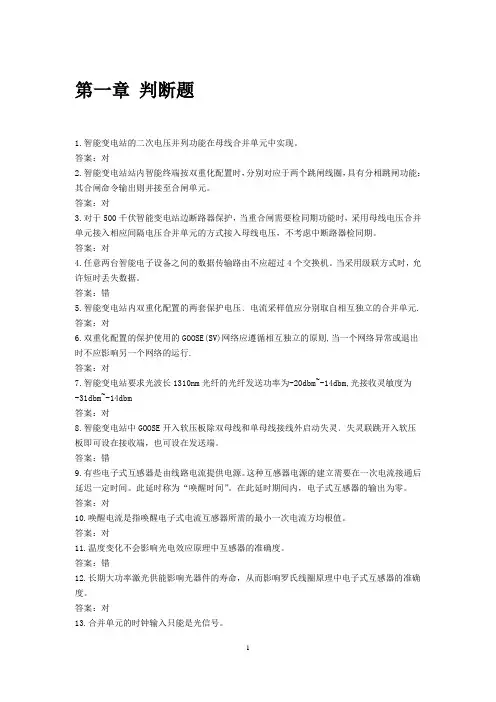

第一章判断题1.智能变电站的二次电压并列功能在母线合并单元中实现。

答案：对2.智能变电站站内智能终端按双重化配置时，分别对应于两个跳闸线圈，具有分相跳闸功能：其合闸命令输出则并接至合闸单元。

答案：对3.对于500千伏智能变电站边断路器保护，当重合闸需要检同期功能时，采用母线电压合并单元接入相应间隔电压合并单元的方式接入母线电压，不考虑中断路器检同期。

答案：对4.任意两台智能电子设备之间的数据传输路由不应超过4个交换机。

当采用级联方式时，允许短时丢失数据。

答案：错5.智能变电站内双重化配置的两套保护电压﹑电流采样值应分别取自相互独立的合并单元. 答案：对6.双重化配置的保护使用的GOOSE(SV)网络应遵循相互独立的原则,当一个网络异常或退出时不应影响另一个网络的运行.答案：对7.智能变电站要求光波长1310nm光纤的光纤发送功率为-20dbm~-14dbm,光接收灵敏度为-31dbm~-14dbm答案：对8.智能变电站中GOOSE开入软压板除双母线和单母线接线外启动失灵﹑失灵联跳开入软压板即可设在接收端，也可设在发送端。

答案：错9.有些电子式互感器是由线路电流提供电源。

这种互感器电源的建立需要在一次电流接通后延迟一定时间。

此延时称为“唤醒时间”。

在此延时期间内，电子式互感器的输出为零。

答案：对10.唤醒电流是指唤醒电子式电流互感器所需的最小一次电流方均根值。

答案：对11.温度变化不会影响光电效应原理中互感器的准确度。

答案：错12.长期大功率激光供能影响光器件的寿命，从而影响罗氏线圈原理中电子式互感器的准确度。

答案：对13.合并单元的时钟输入只能是光信号。

14.用于双重化保护的电子式互感器，其两个采样系统应由不同的电源供电并与相应保护装置使用同一直流电源。

答案：对15.电子式互感器的采样数据品质标志应实时反映自检状态，不应附加任何延时或展宽。

答案：对16.现场检修工作时，SV采样网络与GOOSE网络可以联通。

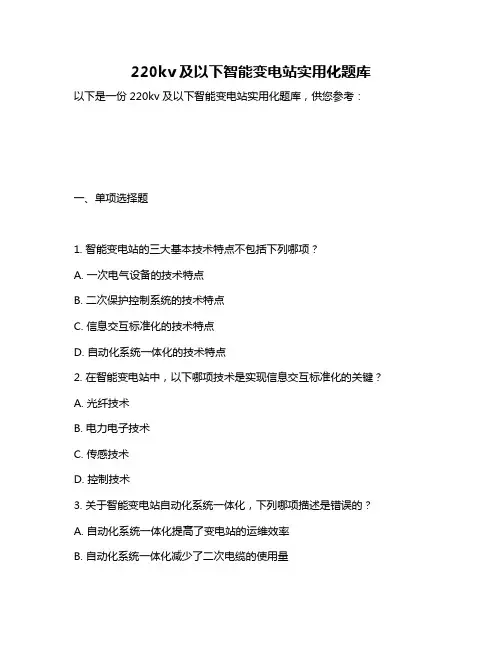

220kv及以下智能变电站实用化题库以下是一份220kv及以下智能变电站实用化题库，供您参考：
一、单项选择题
1. 智能变电站的三大基本技术特点不包括下列哪项？
A. 一次电气设备的技术特点
B. 二次保护控制系统的技术特点
C. 信息交互标准化的技术特点
D. 自动化系统一体化的技术特点
2. 在智能变电站中，以下哪项技术是实现信息交互标准化的关键？
A. 光纤技术
B. 电力电子技术
C. 传感技术
D. 控制技术
3. 关于智能变电站自动化系统一体化，下列哪项描述是错误的？
A. 自动化系统一体化提高了变电站的运维效率
B. 自动化系统一体化减少了二次电缆的使用量
C. 自动化系统一体化是通过各功能软件模块的集成实现的
D. 自动化系统一体化降低了变电站的建设成本
4. 下列哪项技术不是智能变电站中用于实现信息交互标准化的？
A. IEC 61850标准
B. GOOSE（通用面向对象变电站事件）技术
C. SNTP（简单网络时间协议）技术
D. 光纤通信技术
5. 关于智能变电站的一次电气设备，下列哪项描述是错误的？
A. 一次电气设备采用新型传感器进行状态监测和故障诊断
B. 一次电气设备与二次保护控制系统是相互独立的
C. 一次电气设备具有较高的安全性和可靠性
D. 一次电气设备采用了智能化设计以提高运行效率
以上题库仅供参考，智能变电站实用化题库涉及的内容广泛且专业性强，建议查阅相关资料或咨询专业人士以获取更全面和准确的信息。

智能变电站竞赛题库变电站值班员竞赛题库11. 接地故障时，零序电压与零序电流的相位关系取决于。

故障点过渡电阻的大小；系统容量的大小；相关元件的零序阻抗；相关元件的各序阻抗。

答案：C2. 配置单相重合闸的线路发生瞬时单相接地故障时，于重合闸原因误跳三相，但又三相重合成功，重合闸应如何评价。

不评价；正确动作1次，误动1次；不正确动作1次；不正确动作2次。

答案：D3. 现场工作过程中遇到异常情况或断路器跳闸时。

只要不是本身工作的设备异常或跳闸，就可以继续工作，运行值班人员处理；可继续工作，运行值班人员处理异常或事故；应立即停止工作，保持现状，待找出原因或确定与本工作无关后，方可继续工作；可将人员分成两组，一组继续工作，一组协助运行值班人员查找原因。

答案：C4. 如果线路送出有功与受进无功相等，则线路电流、电压相位关系为。

电流超前电压45°；电压超前电流45°；电流超前电压135°。

答案：A5. 保护动作至发出跳闸脉冲40ms，断路器跳闸及灭弧60ms，重合闸时间继电器整定秒，断路器合闸时间100ms，从故障发生至故障相恢复电压的时间为。

秒；秒；秒。

答案：B6. 新安装保护装置在投入运行一年以后，未打开铅封和变动二次回路以前，保护装置出现于调试和安装质量不良而引起的不正确动作，其责任归属为。

设计单位；运行单位；基建单位。

答案：B7. 220kV变压器的中性点经间隙接地的零序过电压保护定值一般可整定。

100V；180V；300V。

答案：B8. 在保证可靠动作的前提下，对于联系不强的220kV 电网，重点应防止保护无选择动作；2对于联系紧密的220kV电网，重点应保证保护动作的。

选择性；快速性；灵敏性。

答案：B9. 如果对短路点的正、负、零序综合电抗为X1∑、X2∑、X0∑且X1∑＝X2∑，则两相接地短路时的复合网图是在正序序网图中的短路点K1和中性点H1间串入表达式的附加阻抗。

智能变电站继电保护题库第一章判断题1．智能变电站的二次电压并列功能在母线合并单元中实现。

2．智能变电站内智能终端按双重化配置时，分别对应于两个跳闸线圈，具有分相跳闸功能；其合闸命令输出则并接至合闸线圈。

3．对于500kV智能变电站边断路器保护，当重合闸需要检同期功能时，采用母线电压合并单元接入相应间隔电压合并单元的方式接入母线电压，不考虑中断路器检同期。

4．任意两台智能电子设备之间的数据传输路由不应超过4个交换机。

当采用级联方式时，允许短时丢失数据。

5．智能变电站内双重化配置的两套保护电压、电流采样值应分别取自相互独立的合并单元。

6．双重化配置保护使用的GOOSE（SV）网络应遵循相互独立的原则，当一个网络异常或退出时不应影响另一个网络的运行。

7．智能变电站要求光波长1310nm光纤的光纤发送功率为-20dBm ~-14dBm，光接收灵敏度为-31dBm ~-14dBm。

8．智能变电站中GOOSE开入软压板除双母线和单母线接线外启动失灵、失灵联跳开入软压板既可设在接收端，也可设在发送端。

9．有些电子式电流互感器是由线路电流提供电源。

这种互感器电源的建立需要在一次电流接通后迟延一定时间。

此延时称为“唤醒时间”。

在此延时期间，电子式电流互感器的输出为零。

10．唤醒电流是指唤醒电子式电流互感器所需的最小一次电流方均根值。

11．温度变化将不会影响光电效应原理中互感器的准确度。

12．长期大功率激光供能影响光器件的寿命，从而影响罗氏线圈原理中电子式互感器的准确度。

13．合并单元的时钟输入只能是光信号。

14．用于双重化保护的电子式互感器，其两个采样系统应由不同的电源供电并与相应保护装置使用同一直流电源。

15．电子式互感器采样数据的品质标志应实时反映自检状态，不应附加任何延时或展宽。

16．现场检修工作时，SV采样值网络与GOOSE网络可以联调。

17．GOOSE跳闸必须采用点对点直接跳闸方式。

18．220kV智能变电站线路保护，用于检同期的母线电压一般由母线合并单元点对点通过间隔合并单元转接给各间隔保护装置。

智能变电站继电保护题库第一章判断题1．智能变电站的二次电压并列功能在母线合并单元中实现。

2．智能变电站内智能终端按双重化配置时，分别对应于两个跳闸线圈，具有分相跳闸功能；其合闸命令输出则并接至合闸线圈。

3．对于500kV智能变电站边断路器保护，当重合闸需要检同期功能时，采用母线电压合并单元接入相应间隔电压合并单元的方式接入母线电压，不考虑中断路器检同期。

4．任意两台智能电子设备之间的数据传输路由不应超过4个交换机。

当采用级联方式时，允许短时丢失数据。

5．智能变电站内双重化配置的两套保护电压、电流采样值应分别取自相互独立的合并单元。

6．双重化配置保护使用的GOOSE（SV）网络应遵循相互独立的原则，当一个网络异常或退出时不应影响另一个网络的运行。

7．智能变电站要求光波长1310nm光纤的光纤发送功率为-20dBm ~-14dBm，光接收灵敏度为-31dBm ~-14dBm。

8．智能变电站中GOOSE开入软压板除双母线和单母线接线外启动失灵、失灵联跳开入软压板既可设在接收端，也可设在发送端。

9．有些电子式电流互感器是由线路电流提供电源。

这种互感器电源的建立需要在一次电流接通后迟延一定时间。

此延时称为“唤醒时间”。

在此延时期间，电子式电流互感器的输出为零。

10．唤醒电流是指唤醒电子式电流互感器所需的最小一次电流方均根值。

11．温度变化将不会影响光电效应原理中互感器的准确度。

12．长期大功率激光供能影响光器件的寿命，从而影响罗氏线圈原理中电子式互感器的准确度。

13．合并单元的时钟输入只能是光信号。

14．用于双重化保护的电子式互感器，其两个采样系统应由不同的电源供电并与相应保护装置使用同一直流电源。

15．电子式互感器采样数据的品质标志应实时反映自检状态，不应附加任何延时或展宽。

16．现场检修工作时，SV采样值网络与GOOSE网络可以联调。

17．GOOSE跳闸必须采用点对点直接跳闸方式。

18．220kV智能变电站线路保护，用于检同期的母线电压一般由母线合并单元点对点通过间隔合并单元转接给各间隔保护装置。
