干雾抑尘使用说明书

干雾抑尘系统技术方案一、项目概述。

咱们这儿为啥要搞这个干雾抑尘系统呢？很简单，就是为了把那些到处乱飞的粉尘给治住。

不管是在工厂里，还是在一些有粉尘烦恼的地方，这个系统就像一个超级英雄，专门来拯救大家的呼吸健康，让工作环境变得干净又舒适。

二、干雾抑尘原理。

1. 微米级干雾。

干雾是啥？可不是一般的雾。

它是那种超级小的雾滴，小到微米级别，就像一个个超级迷你的小水珠。

这些小水珠可厉害了，它们是通过特殊的设备把水给打成这么小的。

想象一下，把一大块棉花糖打散成无数个超级小的棉花糖粒，就是这个感觉。

2. 捕捉粉尘。

当这些微米级的干雾在空气中飘的时候，那些粉尘就倒霉了。

粉尘就像一个个小坏蛋在空气中游荡，干雾就像一个个小警察。

小警察（干雾）碰到小坏蛋（粉尘）的时候，就会把它们包裹起来，就像给粉尘穿上了一层小水衣。

这样粉尘就变得沉甸甸的，不能再到处乱飞了，只能乖乖地落到地上。

三、系统组成。

1. 干雾主机。

这可是整个系统的大脑。

它就像一个超级指挥官，负责把水变成干雾，然后指挥这些干雾到该去的地方。

这个主机里面有很多高科技的东西，像精密的喷头、压力调节装置之类的。

它得保证产生的干雾质量好、数量足，就像一个大厨要保证做出的菜色香味俱全一样。

2. 喷头组件。

喷头就像干雾的嘴巴，把主机产生的干雾喷出来。

这些喷头可不是随便乱放的，要根据需要抑制粉尘的区域来精心布置。

有的地方粉尘多，那就多放几个喷头；有的地方粉尘少，就少放几个。

就像在战场上，根据敌人的分布来安排士兵的位置一样。

3. 过滤装置。

水要是不干净，那可不行。

过滤装置就像一个超级保镖，把水里的杂质都给拦住，只让干净的水进入干雾主机。

要是没有这个保镖，那些杂质进到主机里，就可能把主机搞坏，就像一个小石子进到精密的手表里，那手表就不走字儿了。

4. 管道系统。

管道就是干雾的高速公路，把干雾从主机运输到各个喷头。

这个管道得质量好，不能漏，要是漏了，干雾就跑不到该去的地方了。

就像高速公路要是有个大窟窿，汽车就没法正常跑了。

仓库干雾抑尘方案一、背景与问题仓库是物流系统中重要的环节之一，储存着大量的货物。

在仓库的作业过程中，由于各种原因，如运输、装卸、堆放等，会产生大量的粉尘，对环境和人体健康造成影响。

因此，采用有效的抑尘措施至关重要。

干雾抑尘是一种新型的粉尘控制技术，相较于传统技术，具有更环保、更高效、更经济等优点。

二、方案目标本方案的目标是：1. 有效控制仓库作业过程中的粉尘产生；2. 降低粉尘对环境和人体健康的影响；3. 减少对设备、设施的磨损和维修成本。

三、方案设计1. 干雾发生器：在仓库的卸货点、装卸点和堆放点设置干雾发生器，产生干雾对粉尘进行抑制。

2. 智能控制系统：结合物联网技术，实现干雾发生器的智能控制，根据环境粉尘浓度自动调节干雾发生量。

3. 通风排气系统：在仓库内设置通风排气系统，将粉尘浓度控制在一定范围内，防止粉尘积聚。

4. 定期维护：定期对设备进行检查和维护，确保设备的正常运行，延长设备使用寿命。

四、实施步骤1. 设备安装：按照设计方案，在各个粉尘产生点安装干雾发生器及相关设备。

2. 系统调试：对安装好的系统进行调试，确保系统正常运行。

3. 人员培训：对仓库操作人员进行培训，使其了解干雾抑尘系统的操作方法和注意事项。

4. 运行管理：对抑尘系统进行日常运行管理，定期检查和维护设备。

五、效果评估1. 粉尘控制效果：通过监测设备或人工观测，评估干雾抑尘系统的粉尘控制效果。

2. 环境影响：定期监测环境空气质量，评估干雾抑尘系统对环境的影响。

3. 经济效益：通过对比干雾抑尘系统投入使用前后的运营成本，评估其经济效益。

六、总结与建议本方案通过采用干雾抑尘技术，能够有效控制仓库作业过程中的粉尘产生，降低粉尘对环境和人体健康的影响，同时减少设备、设施的磨损和维修成本。

在实施过程中，需要注意设备的安装位置、调试和运行管理，确保设备的正常运行。

同时，定期进行效果评估，及时发现问题并进行调整和改进。

建议在类似场景下推广应用干雾抑尘技术，提高仓库作业的环保水平。

干雾抑尘设备技术规范1. 引言干雾抑尘设备是一种用于降低环境空气中悬浮颗粒物浓度的装置。

它基于干喷洒技术，通过喷洒超细水雾颗粒来湿润悬浮颗粒物，从而使其下沉到地面，改善空气质量。

本文档旨在规范干雾抑尘设备的技术要求，以确保其正常运行和有效抑尘。

2. 适用范围本文档适用于各种用途的干雾抑尘设备，包括但不限于工地扬尘抑制、采矿场地尘控等。

3. 技术要求3.1 设备设计•设备应采用合理的结构设计，包括喷雾系统、供水系统、控制系统等，以保证设备的稳定性和可靠性。

•设备应具备防水、防腐蚀、防爆等必要的安全性能。

•设备应具备一定的移动性和灵活性，方便在不同工地或场地之间的转移和使用。

3.2 喷雾系统•设备的喷雾系统应能够均匀地喷洒超细水雾颗粒，覆盖目标区域，并确保喷洒范围和喷洒量的可调节性。

•喷雾系统应具备自动控制功能，可以根据环境要求自动调节喷洒量和喷洒频率。

•喷雾系统的喷嘴应采用耐磨材料制成，能够抵抗颗粒物的冲刷和侵蚀。

3.3 供水系统•供水系统应能够稳定地提供清洁的水源，水质应符合国家相关标准。

•供水系统应具备一定的水压和流量，以满足喷雾系统的需求。

•供水系统应具备过滤功能，能够有效地去除水中的悬浮物和杂质。

3.4 控制系统•控制系统应具备简单易用的操作界面，方便用户对设备进行控制和监控。

•控制系统应具备故障自诊断功能，能够及时发现设备故障并进行报警处理。

•控制系统应具备远程监控功能，可以通过网络实时监测设备的运行状况和工作参数。

4. 运行和维护要求4.1 运行要求•在设备运行前，应对设备进行检查和调试，确保各个系统正常工作。

•在设备运行过程中，应定期进行设备的清洁和维护，防止喷嘴堵塞和系统故障。

•在设备运行过程中，应严格按照操作手册进行操作，确保设备的安全运行。

4.2 维护要求•定期检查和更换设备中的易损件，确保设备正常工作。

•定期进行设备的清洗和消毒，以防止细菌和霉菌的滋生。

•设备发生故障时，应及时停机并联系售后服务人员进行维修，以确保设备及时恢复正常工作。

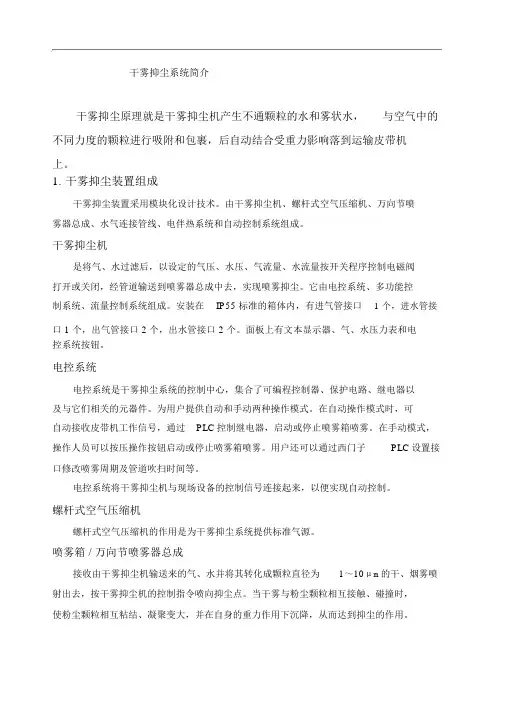

干雾抑尘系统简介干雾抑尘原理就是干雾抑尘机产生不通颗粒的水和雾状水，与空气中的不同力度的颗粒进行吸附和包裹，后自动结合受重力影响落到运输皮带机上。

1.干雾抑尘装置组成干雾抑尘装置采用模块化设计技术。

由干雾抑尘机、螺杆式空气压缩机、万向节喷雾器总成、水气连接管线、电伴热系统和自动控制系统组成。

干雾抑尘机是将气、水过滤后，以设定的气压、水压、气流量、水流量按开关程序控制电磁阀打开或关闭，经管道输送到喷雾器总成中去，实现喷雾抑尘。

它由电控系统、多功能控制系统、流量控制系统组成。

安装在IP55 标准的箱体内，有进气管接口 1 个，进水管接口 1 个，出气管接口 2 个，出水管接口 2 个。

面板上有文本显示器、气、水压力表和电控系统按钮。

电控系统电控系统是干雾抑尘系统的控制中心，集合了可编程控制器、保护电路、继电器以及与它们相关的元器件。

为用户提供自动和手动两种操作模式。

在自动操作模式时，可自动接收皮带机工作信号，通过PLC控制继电器，启动或停止喷雾箱喷雾。

在手动模式，操作人员可以按压操作按钮启动或停止喷雾箱喷雾。

用户还可以通过西门子PLC设置接口修改喷雾周期及管道吹扫时间等。

电控系统将干雾抑尘机与现场设备的控制信号连接起来，以便实现自动控制。

螺杆式空气压缩机螺杆式空气压缩机的作用是为干雾抑尘系统提供标准气源。

喷雾箱 / 万向节喷雾器总成接收由干雾抑尘机输送来的气、水并将其转化成颗粒直径为1～10μm的干、烟雾喷射出去，按干雾抑尘机的控制指令喷向抑尘点。

当干雾与粉尘颗粒相互接触、碰撞时，使粉尘颗粒相互粘结、凝聚变大，并在自身的重力作用下沉降，从而达到抑尘的作用。

喷雾箱总成控制器 / 水气分配器通过对其控制实现水、气、电主管线与喷雾箱/ 万向节喷雾器总成的连接，并根据现场情况通过 PLC控制实现各喷雾箱 / 万向节喷雾器总成分别喷雾。

水气连接管线将干雾抑尘机、喷雾箱喷雾器总成、螺杆式空气压缩机、压缩空气储气罐、水源等用不同管径的热浸锌钢管按要求连接起来。

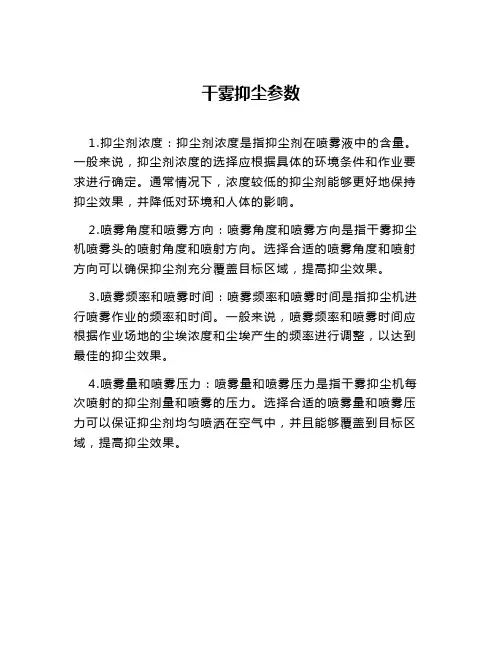

干雾抑尘参数
1.抑尘剂浓度：抑尘剂浓度是指抑尘剂在喷雾液中的含量。

一般来说，抑尘剂浓度的选择应根据具体的环境条件和作业要求进行确定。

通常情况下，浓度较低的抑尘剂能够更好地保持抑尘效果，并降低对环境和人体的影响。

2.喷雾角度和喷雾方向：喷雾角度和喷雾方向是指干雾抑尘机喷雾头的喷射角度和喷射方向。

选择合适的喷雾角度和喷射方向可以确保抑尘剂充分覆盖目标区域，提高抑尘效果。

3.喷雾频率和喷雾时间：喷雾频率和喷雾时间是指抑尘机进行喷雾作业的频率和时间。

一般来说，喷雾频率和喷雾时间应根据作业场地的尘埃浓度和尘埃产生的频率进行调整，以达到最佳的抑尘效果。

4.喷雾量和喷雾压力：喷雾量和喷雾压力是指干雾抑尘机每次喷射的抑尘剂量和喷雾的压力。

选择合适的喷雾量和喷雾压力可以保证抑尘剂均匀喷洒在空气中，并且能够覆盖到目标区域，提高抑尘效果。

超声波干雾抑尘装置一、超声波干雾抑尘机理超声波干雾抑尘机理：：超声波干雾抑尘装置采用模块化设计技术，由干雾抑尘机、超声波喷雾器、空压机、储气罐、水气连接管线和自动控制线路组成。

超声波干雾抑尘机理是压缩空气和水按照水汽配比混合到超声波喷雾器，由压缩空气冲开水汽雾化喷头的弹簧后进行加速并将水吸入水汽雾化喷头的加速震荡室进行破碎，并利用加速气体将破碎后的水雾颗粒从喷嘴喷出。

超声波喷嘴产生的1～10微米的水雾颗粒，使水雾颗粒与粉尘充分相互粘结、聚结增大，并在自身的重力作用下沉降，从而达到抑尘的目的。

实验表明，只有当水雾和粉尘颗粒的大小接近时，粉尘颗粒在运动时与水雾颗粒相互碰撞粘结在一起的机率最大，抑尘效果最佳。

超声波干雾抑尘设备的特点如下：★雾粒直径小，只有1—10微米大小的水雾颗粒，在捕捉大小约5微米以下的可吸入浮尘方面具有极佳的效果；★ 喷出的水雾的方向准确性很强，雾索速度快，能迅速捕捉、屏蔽、切断粉尘扩散；★ 出雾量大，雾索长度大。

而且出雾量、雾索长度都可调。

二、超声波干雾超声波干雾系统系统系统：：超声波干雾抑尘系统采用模块化设计技术。

由干雾抑尘机、喷雾器组件、空压机、储气罐、水气连接管线系统和自动控制线路组成。

(1)干雾抑尘机将气、水过滤后,按开关程序控制电磁阀打开或关闭,经管道输送到喷雾组件中, 实现喷雾抑尘。

(2) 电控系统电控系统是干雾抑尘装置的控制中心,集合了可编程控制器、保护电路、继电器以及与它们相关的元器件。

为用户提供自动和手动 2 种操作模式, 在自动操作模式时, 可自动接收远程触发信号启动或停止喷雾器喷雾;在手动模式,操作人员可以按压操作按钮启动或停止喷雾器喷雾。

用户还可以通过 PLC 设置接口或触摸屏修改喷雾时间、周期等。

(33) 喷雾组件接收由干雾机输送来的气、水并将其转化成水滴直径为 1~ 10 μm 的干雾, 按干雾机的控制指令喷向抑尘点。

当干雾与粉尘颗粒相互接触、碰撞时, 使粉尘颗粒相互粘结、凝聚而变大, 并在自身的重力作用下沉降, 从而达到抑尘的作用。

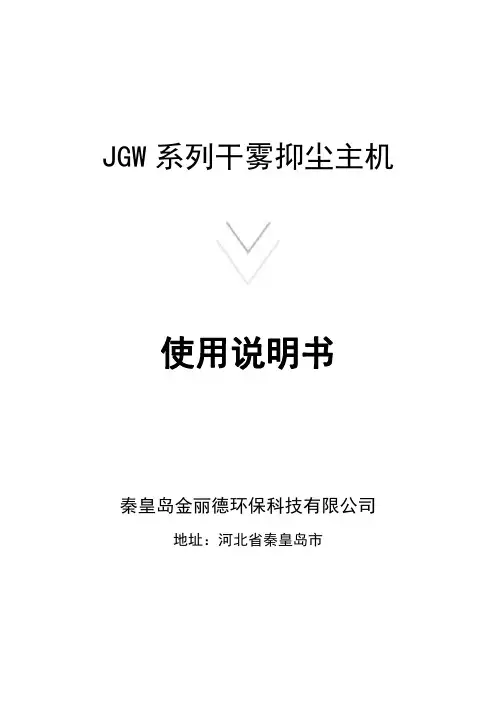

JGW系列干雾抑尘主机使用说明书秦皇岛金丽德环保科技有限公司地址：河北省秦皇岛市引言我们非常高兴您选用JGW系列微米级干雾抑尘装置。

欢迎您选购秦皇岛金丽德环保科技有限公司生产的环保产品，感谢您对我公司产品的信任。

我公司是一家专门从事环境保护技术开发与应用的生产经营型的高新技术企业。

我公司以欧美科学家研究成果为基础，研发出具有自主知识产权的干雾抑尘装置。

它能够产生直径1—10µm水雾颗粒，对悬浮在空气中的粉尘——特别是直径在5µm 以下的可吸入粉尘进行有效吸附，使粉尘凝聚且在自身重力作用下沉降，从而达到抑尘作用，填补了我国在抑制直径5µm以下可吸入粉尘技术应用方面的空白。

微米级干雾抑尘装置广泛应用于煤矿、港口、石油化工、炼钢厂、火力发电厂等粉尘发生场所。

具有抑尘率高、节能环保、性能先进、应用效果好、自动化程度高及操作简单等特点。

获得了国家科学技术委员会颁发的科学技术成果鉴定证书，鉴定为：综合经济和技术指标达到同类抑尘装置的国际先进水平。

特别提示：用户使用前必须认真阅读《使用说明书》和《空压机操作维修手册》。

本公司产品严禁擅自进行各种改装或加装各种设备，空压机的使用必须按《空压机操作维修手册》中〈定期维护保养表〉进行维修保养。

严禁违章操作。

目录一．微米级干雾抑尘原理 (3)二．微米级干雾抑尘装置的组成 (4)2.1微米级干雾机组成 (4)2.2电控系统 (4)2.3水气分配器 (5)2.4万向节总成 (5)2.5水气连接管线 (6)三．微米级干雾机外观图 (7)四．微米级干雾抑尘装置的性能及技术参数 (8)五．微米级干雾抑尘装置的使用说明 (9)5.1面板配置 (9)5.2使用前的准备 (12)5.3启动干雾抑尘装置 (12)5.4干雾抑尘装置急停 (12)5.5增压泵控制 (12)六．注意事项 (14)6.1安全使用注意事项 (14)6.2冬季防冻措施 (14)七．故障及维修 (15)八．维护保养 (16)一、微米级干雾抑尘原理干雾抑尘装置是利用干雾喷雾器产生的10µm以下的微细水雾颗粒（直径10µm以下的雾称干雾），使粉尘颗粒相互粘结、聚结增大，并在自身重力作用下沉降。

干雾抑尘使用说明书陕西渤兴电力科技有限公司引言我们非常高兴您选用微米级干雾抑尘装置。

陕西渤兴电力科技有限公司是一家专门从事环境保护技术开发与应用的高新技术企业。

我公司以欧美科学家研究成果为基础，研发出具有自主知识产权的“BIGPAWER”牌干雾抑尘装置。

它能够产生直径1—10µm水雾颗粒，对悬浮在空气中的粉尘——特别是直径在5µm以下的可吸入粉尘进行有效吸附，使粉尘凝聚且在自身重力作用下沉降，从而达到抑尘作用，填补了我国在抑制直径5µm以下可吸入粉尘技术应用方面的空白。

微米级干雾抑尘装置广泛应用于煤矿、港口、石油化工、炼钢厂、火力发电厂等粉尘发生场所。

具有抑尘率高、节能环保、性能先进、应用效果好、自动化程度高及操作简单等特点。

本产品执行标准：Q/XDL J01-020-2014。

陕西渤兴电力科技有限公司目录1、原理 (4)2、主要特点 (5)3、系统组成 (6)4、系统流程图 (7)5、抑尘主机外观图 (8)6、性能及技术参数 (9)7、微米级干雾抑尘装置的使用说明 (10)8、注意事项 (12)9、故障及维修 (13)10、维护保养 (14)11、现场布局方案 (16)12、水气原理图 (17)13、电气原理图 (18)陕西渤兴电力科技有限公司陕西渤兴电力科技有限公司1、原理根据“空气动力学原理”，含尘气流绕过雾滴时，尘粒由于惯性会从绕行的气流中偏离而与雾滴相撞被捕捉，其被捕捉的机率与雾滴直径有关欧美科学家研究表明：“水雾颗粒与尘埃颗粒大小相近时吸附、过滤、凝结的机率最大” 水雾颗粒和粉尘碰撞，吸附，进而聚结成团时，会受重力作用而沉降，从而起到抑尘作用我公司拥有的自主知识产权的“BIGPAWER ”牌微米级干雾抑尘装置是由压缩空气驱动声波震荡器，通过高频声波的音爆作用在喷头共振室处将水高度雾化，产生10µm 以下的微细水雾颗粒（简称干雾）喷向起尘点，抑制悬浮在空气中的粉尘。

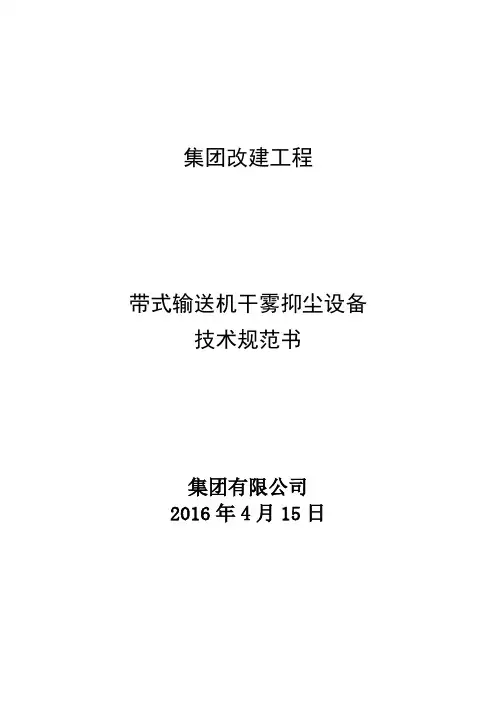

集团改建工程带式输送机干雾抑尘设备技术规范书集团有限公司2016年4月15日目录附件一技术规范 (1)附件二供货范围 (14)附件三技术资料及交付进度 (17)附件四交货进度 (19)附件五设备监造(检验)和性能验收试验 (20)附件六技术服务和设计联络 (23)附件七分包与外购 (26)附件八大（部）件情况 (27)附件九偏离表 (28)附件十性能考核 (29)附件一技术规范1 总则1.1 本规范书用于热电集团改建工程的带式输送机干雾抑尘设备。

它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本规范书和有关工业标准的优质产品。

1.3 如果投标人没有以书面形式对本规范书的条文提出异议，则意味着投标人提供的设备完全符合本规范书的要求。

如有异议，不管多么微小，都应在“附件九偏离表”为标题的专门章节中加以详细描述。

1.4 本规范书所使用的标准如遇与投标人所执行的标准发生矛盾时，按较高标准执行。

1.5 在合同签订后，招标人有权提出因标准、规程和规范发生变化而产生的修订要求，具体事宜由招、投标双方协商确定。

1.6 投标人提供的资料数据单位全部采用国际单位制。

1.7 对于主要外购件原则上要求按三家进行报价，如本规范书中对外购件供应商有要求的按规范书要求进行报价（不足三家的自行补充，但至少应包括规范书中要求的供应商）。

分包(或采购)的产品制造商应事先征得招标人的认可，在经过各方认可后写入技术协议，如无不可抗拒因素外不可更改。

1.8 本工程采用KKS标识系统，深度到元件级。

投标人提供的技术资料（包括图纸）和设备应标识有 KKS 编码。

具体标识要求由设计院提出，在设计联络会上讨论确定。

1.9 本规范书是签订技术协议的基础。

经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等效力。

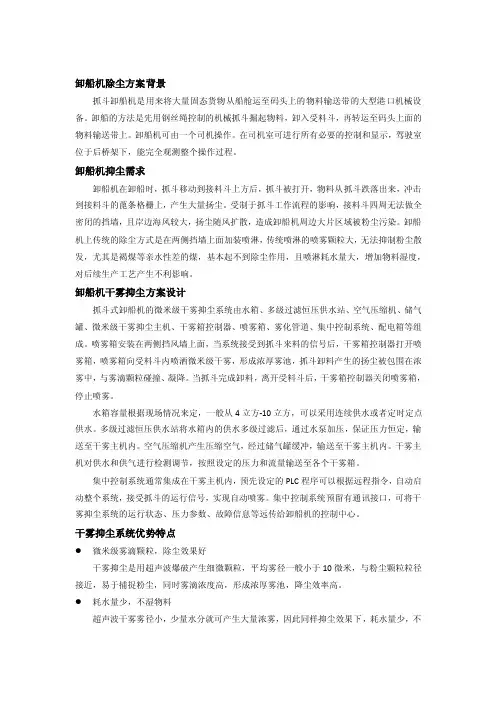

卸船机除尘方案背景抓斗卸船机是用来将大量固态货物从船舱运至码头上的物料输送带的大型港口机械设备。

卸船的方法是先用钢丝绳控制的机械抓斗掘起物料，卸入受料斗，再转运至码头上面的物料输送带上。

卸船机可由一个司机操作。

在司机室可进行所有必要的控制和显示，驾驶室位于后桥架下，能完全观测整个操作过程。

卸船机抑尘需求卸船机在卸船时，抓斗移动到接料斗上方后，抓斗被打开，物料从抓斗跌落出来，冲击到接料斗的蓖条格栅上，产生大量扬尘。

受制于抓斗工作流程的影响，接料斗四周无法做全密闭的挡墙，且岸边海风较大，扬尘随风扩散，造成卸船机周边大片区域被粉尘污染。

卸船机上传统的除尘方式是在两侧挡墙上面加装喷淋，传统喷淋的喷雾颗粒大，无法抑制粉尘散发，尤其是褐煤等亲水性差的煤，基本起不到除尘作用，且喷淋耗水量大，增加物料湿度，对后续生产工艺产生不利影响。

卸船机干雾抑尘方案设计抓斗式卸船机的微米级干雾抑尘系统由水箱、多级过滤恒压供水站、空气压缩机、储气罐、微米级干雾抑尘主机、干雾箱控制器、喷雾箱、雾化管道、集中控制系统、配电箱等组成。

喷雾箱安装在两侧挡风墙上面，当系统接受到抓斗来料的信号后，干雾箱控制器打开喷雾箱，喷雾箱向受料斗内喷洒微米级干雾，形成浓厚雾池，抓斗卸料产生的扬尘被包围在浓雾中，与雾滴颗粒碰撞、凝降。

当抓斗完成卸料，离开受料斗后，干雾箱控制器关闭喷雾箱，停止喷雾。

水箱容量根据现场情况来定，一般从4立方-10立方，可以采用连续供水或者定时定点供水。

多级过滤恒压供水站将水箱内的供水多级过滤后，通过水泵加压，保证压力恒定，输送至干雾主机内。

空气压缩机产生压缩空气，经过储气罐缓冲，输送至干雾主机内。

干雾主机对供水和供气进行检测调节，按照设定的压力和流量输送至各个干雾箱。

集中控制系统通常集成在干雾主机内，预先设定的PLC程序可以根据远程指令，自动启动整个系统，接受抓斗的运行信号，实现自动喷雾。

集中控制系统预留有通讯接口，可将干雾抑尘系统的运行状态、压力参数、故障信息等远传给卸船机的控制中心。

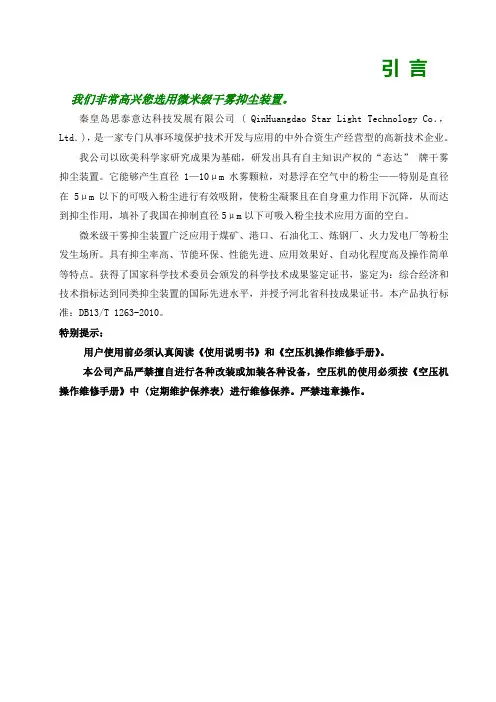

引言我们非常高兴您选用微米级干雾抑尘装置。

秦皇岛思泰意达科技发展有限公司 ( QinHuangdao Star Light Technology Co．，Ltd．)，是一家专门从事环境保护技术开发与应用的中外合资生产经营型的高新技术企业。

我公司以欧美科学家研究成果为基础，研发出具有自主知识产权的“态达”牌干雾抑尘装置。

它能够产生直径1—10μm水雾颗粒，对悬浮在空气中的粉尘——特别是直径在5μm以下的可吸入粉尘进行有效吸附，使粉尘凝聚且在自身重力作用下沉降，从而达到抑尘作用，填补了我国在抑制直径5μm以下可吸入粉尘技术应用方面的空白。

微米级干雾抑尘装置广泛应用于煤矿、港口、石油化工、炼钢厂、火力发电厂等粉尘发生场所。

具有抑尘率高、节能环保、性能先进、应用效果好、自动化程度高及操作简单等特点。

获得了国家科学技术委员会颁发的科学技术成果鉴定证书，鉴定为：综合经济和技术指标达到同类抑尘装置的国际先进水平，并授予河北省科技成果证书。

本产品执行标准：DB13/T 1263-2010。

特别提示：用户使用前必须认真阅读《使用说明书》和《空压机操作维修手册》。

本公司产品严禁擅自进行各种改装或加装各种设备，空压机的使用必须按《空压机操作维修手册》中〈定期维护保养表〉进行维修保养。

严禁违章操作。

目录一、微米级干雾抑尘原理 .................................. 错误!未指定书签。

二、微米级干雾抑尘装置的组成 ............................ 错误!未指定书签。

三、微米级干雾抑尘机外观图 .............................. 错误!未指定书签。

四、微米级干雾抑尘装置的性能及技术参数................... 错误!未指定书签。

五、微米级干雾抑尘装置的使用说明 ........................ 错误!未指定书签。

5.1 面板配置............................................ 错误!未指定书签。

干雾抑尘系统简介干雾抑尘原理就是干雾抑尘机产生不通颗粒的水和雾状水，与空气中的不同力度的颗粒进行吸附和包裹，后自动结合受重力影响落到运输皮带机上。

1.干雾抑尘装置组成干雾抑尘装置采用模块化设计技术。

由干雾抑尘机、螺杆式空气压缩机、万向节喷雾器总成、水气连接管线、电伴热系统和自动控制系统组成。

1.1干雾抑尘机是将气、水过滤后，以设定的气压、水压、气流量、水流量按开关程序控制电磁阀打开或关闭，经管道输送到喷雾器总成中去，实现喷雾抑尘。

它由电控系统、多功能控制系统、流量控制系统组成。

安装在IP55标准的箱体内，有进气管接口1个，进水管接口1个，出气管接口2个，出水管接口2个。

面板上有文本显示器、气、水压力表和电控系统按钮。

1.2电控系统电控系统是干雾抑尘系统的控制中心，集合了可编程控制器、保护电路、继电器以及与它们相关的元器件。

为用户提供自动和手动两种操作模式。

在自动操作模式时，可自动接收皮带机工作信号，通过PLC控制继电器，启动或停止喷雾箱喷雾。

在手动模式，操作人员可以按压操作按钮启动或停止喷雾箱喷雾。

用户还可以通过西门子PLC设置接口修改喷雾周期及管道吹扫时间等。

电控系统将干雾抑尘机与现场设备的控制信号连接起来，以便实现自动控制。

1.3螺杆式空气压缩机螺杆式空气压缩机的作用是为干雾抑尘系统提供标准气源。

1.4喷雾箱/万向节喷雾器总成接收由干雾抑尘机输送来的气、水并将其转化成颗粒直径为1～10µm的干、烟雾喷射出去，按干雾抑尘机的控制指令喷向抑尘点。

当干雾与粉尘颗粒相互接触、碰撞时，使粉尘颗粒相互粘结、凝聚变大，并在自身的重力作用下沉降，从而达到抑尘的作用。

1.5喷雾箱总成控制器/水气分配器通过对其控制实现水、气、电主管线与喷雾箱/万向节喷雾器总成的连接，并根据现场情况通过PLC控制实现各喷雾箱/万向节喷雾器总成分别喷雾。

1.6水气连接管线将干雾抑尘机、喷雾箱喷雾器总成、螺杆式空气压缩机、压缩空气储气罐、水源等用不同管径的热浸锌钢管按要求连接起来。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载抑尘剂使用说明地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容北京金元易生态工程技术中心---抑尘剂生态高效抑尘剂是由新型多功能高分子聚合物组成，该聚合物分子间有一定的交联度形成网状结构，同时聚合物分子间有各种离子基团，能与离子之间产生较强的亲合力。

通过捕捉和吸附并团聚粉尘微粒紧锁在其既疏松而又不失坚固的网状结构之内，起到湿润、粘接、凝结、吸湿、防尘的作用。

本产品经国家环保部相关部门测试，产品无毒无害、无污染、抗风蚀、抗雨淋、不伤害土壤和植物、不影响堆积物质量、安全可靠、使用方便、操作简单。

推荐用于：煤炭及矿粉运输、建筑物拆除、各类块、粉堆料场、土建施工及周边道路，电厂、矿场、露天开采和长壁采矿作业、矿物土方储存卸载场、水泥厂、钢铁厂、冶金厂、粉尘车间、人工沙滩等易扬粉尘的场所或行业。

使用方法及注意事项抑尘剂可采用机械及人工喷洒的方法，均匀地喷洒在物料的表面，即可达到降尘、防尘目的。

具体用量根据现场情况因地适宜的进行自行调节。

高效抑尘剂可采用人工、机械或专业喷淋站（设备、车）及铺设固定管道的方法进行喷洒作业人工喷洒适用于面积小于1000㎡的现场，利用人工压力式喷雾装置、推拉式喷洒器对物料面积进行均匀喷洒。

采用推拉式喷洒器，可以由单人推行实现机械喷洒。

当处理面积在1000～5000㎡，建议采用电动喷射器，射程为15米左右，采用该设备作业便利且降尘效果好。

处理面积大于5000㎡的物料表面抑尘时，可用车载式或专业喷洒车进行喷淋，射程可达18－20米甚至更远。

固定的料场或移动的火车、拉料车、传送带等，可铺设管道并安装喷洒器，又称为“喷淋站”，自动向物体喷洒抑尘剂，效率高，抑尘效果好，但投资大，建设周期较长。

干雾抑尘系统简介干雾抑尘原理就是干雾抑尘机产生不通颗粒的水和雾状水，与空气中的不同力度的颗粒进行吸附和包裹，后自动结合受重力影响落到运输皮带机上。

1.干雾抑尘装置组成干雾抑尘装置采用模块化设计技术。

由干雾抑尘机、螺杆式空气压缩机、万向节喷雾器总成、水气连接管线、电伴热系统和自动控制系统组成。

1.1干雾抑尘机是将气、水过滤后，以设定的气压、水压、气流量、水流量按开关程序控制电磁阀打开或关闭，经管道输送到喷雾器总成中去，实现喷雾抑尘。

它由电控系统、多功能控制系统、流量控制系统组成。

安装在IP55标准的箱体内，有进气管接口1个，进水管接口1个，出气管接口2个，出水管接口2个。

面板上有文本显示器、气、水压力表和电控系统按钮。

1.2电控系统电控系统是干雾抑尘系统的控制中心，集合了可编程控制器、保护电路、继电器以及与它们相关的元器件。

为用户提供自动和手动两种操作模式。

在自动操作模式时，可自动接收皮带机工作信号，通过PLC控制继电器，启动或停止喷雾箱喷雾。

在手动模式，操作人员可以按压操作按钮启动或停止喷雾箱喷雾。

用户还可以通过西门子PLC设置接口修改喷雾周期及管道吹扫时间等。

电控系统将干雾抑尘机与现场设备的控制信号连接起来，以便实现自动控制。

1.3螺杆式空气压缩机螺杆式空气压缩机的作用是为干雾抑尘系统提供标准气源。

1.4喷雾箱/万向节喷雾器总成接收由干雾抑尘机输送来的气、水并将其转化成颗粒直径为1～10µm的干、烟雾喷射出去，按干雾抑尘机的控制指令喷向抑尘点。

当干雾与粉尘颗粒相互接触、碰撞时，使粉尘颗粒相互粘结、凝聚变大，并在自身的重力作用下沉降，从而达到抑尘的作用。

1.5喷雾箱总成控制器/水气分配器通过对其控制实现水、气、电主管线与喷雾箱/万向节喷雾器总成的连接，并根据现场情况通过PLC控制实现各喷雾箱/万向节喷雾器总成分别喷雾。

1.6水气连接管线将干雾抑尘机、喷雾箱喷雾器总成、螺杆式空气压缩机、压缩空气储气罐、水源等用不同管径的热浸锌钢管按要求连接起来。
