浅谈乳化沥青的储存稳定性

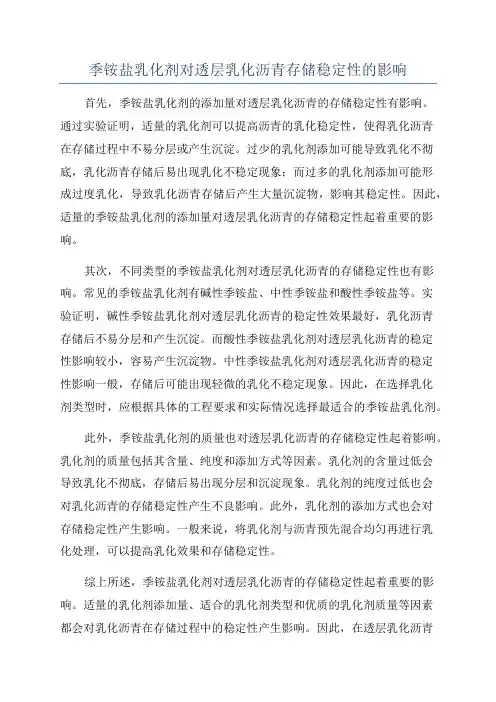

季铵盐乳化剂对透层乳化沥青存储稳定性的影响首先，季铵盐乳化剂的添加量对透层乳化沥青的存储稳定性有影响。

通过实验证明，适量的乳化剂可以提高沥青的乳化稳定性，使得乳化沥青在存储过程中不易分层或产生沉淀。

过少的乳化剂添加可能导致乳化不彻底，乳化沥青存储后易出现乳化不稳定现象；而过多的乳化剂添加可能形成过度乳化，导致乳化沥青存储后产生大量沉淀物，影响其稳定性。

因此，适量的季铵盐乳化剂的添加量对透层乳化沥青的存储稳定性起着重要的影响。

其次，不同类型的季铵盐乳化剂对透层乳化沥青的存储稳定性也有影响。

常见的季铵盐乳化剂有碱性季铵盐、中性季铵盐和酸性季铵盐等。

实验证明，碱性季铵盐乳化剂对透层乳化沥青的稳定性效果最好，乳化沥青存储后不易分层和产生沉淀。

而酸性季铵盐乳化剂对透层乳化沥青的稳定性影响较小，容易产生沉淀物。

中性季铵盐乳化剂对透层乳化沥青的稳定性影响一般，存储后可能出现轻微的乳化不稳定现象。

因此，在选择乳化剂类型时，应根据具体的工程要求和实际情况选择最适合的季铵盐乳化剂。

此外，季铵盐乳化剂的质量也对透层乳化沥青的存储稳定性起着影响。

乳化剂的质量包括其含量、纯度和添加方式等因素。

乳化剂的含量过低会导致乳化不彻底，存储后易出现分层和沉淀现象。

乳化剂的纯度过低也会对乳化沥青的存储稳定性产生不良影响。

此外，乳化剂的添加方式也会对存储稳定性产生影响。

一般来说，将乳化剂与沥青预先混合均匀再进行乳化处理，可以提高乳化效果和存储稳定性。

综上所述，季铵盐乳化剂对透层乳化沥青的存储稳定性起着重要的影响。

适量的乳化剂添加量、适合的乳化剂类型和优质的乳化剂质量等因素都会对乳化沥青在存储过程中的稳定性产生影响。

因此，在透层乳化沥青的制备中，需要根据实际情况选择合适的季铵盐乳化剂，并进行适当的配比和操作，以提高乳化沥青的存储稳定性。

乳化沥青技术指标乳化沥青是一种将沥青与水和乳化剂混合形成乳化液的技术，乳化剂能够使油水分散更均匀，提高沥青的流动性和可工程性。

在道路建设和维修中，乳化沥青被广泛应用于摊铺、封层、面层和混凝土修补等工序。

以下是乳化沥青技术的几个重要指标：1.乳化稳定性：乳化沥青的稳定性是衡量乳化液质量的重要指标之一、一方面，乳化沥青需要在稳定的期限内保持乳化状态，即油水分散均匀，不发生分离和沉淀。

另一方面，乳化沥青在接触状况下要具有良好的稳定性，能在施工过程中长期保持流动性，便于施工人员操作。

2.粘度：乳化沥青的粘度是指其黏度，即流动性的一种表征。

不同的施工要求和工程环境会对乳化沥青的粘度提出不同的要求。

例如，在摊铺操作中，需求较低的粘度，以便于沥青能够迅速均匀地流动到施工区域。

而在封层和面层施工中，将需要具有适度的粘度，以提供良好的附着和润湿性。

3.干燥时间：干燥时间是指乳化沥青在施工后，在环境条件下将水分蒸发并干燥的时间。

干燥时间的长短会影响施工进度和质量。

干燥时间较短的乳化沥青有助于加快施工进度，而干燥时间较长的乳化沥青可以更好地适应气候环境和保证质量。

4.乳化度：乳化度是衡量乳化沥青乳化效果的指标之一，表示分散沥青颗粒大小的程度。

分散性越好，乳化度越高，说明乳化剂对沥青的分散作用越好。

高乳化度的乳化沥青能更好地与其他材料混合，提高施工质量。

5.稳定性指标：乳化沥青的稳定性指标表征了乳液施工过程中对外界条件变化的适应能力。

这包括稳定性指数、结块状况和稳定性保持期等。

稳定性指数是因外部环境变化引起的乳液性能变化程度的定量指标，用来评估乳化液的稳定性。

结块状况描述了乳化沥青在贮存、运输和施工过程中是否结块或粘结。

稳定性保持期是指乳化沥青在施工中能够稳定保存并保持乳化状态的时间。

以上是乳化沥青技术的几个重要指标。

这些指标在乳化沥青的设计和使用中都需要进行评估和考虑，以确保施工效果的稳定性和质量的可控性。

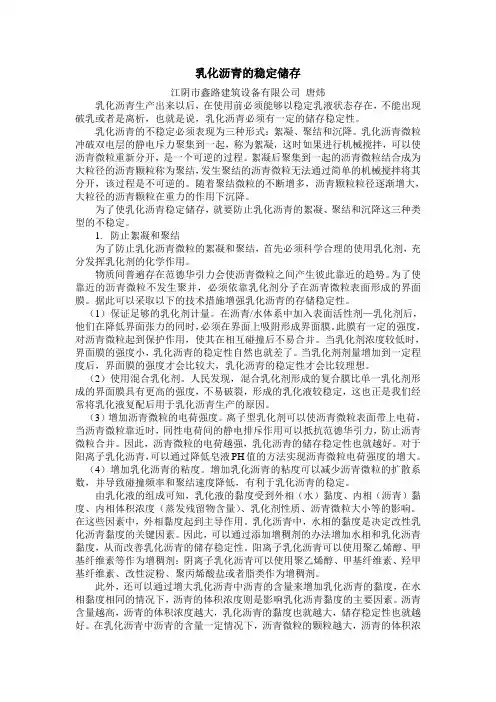

乳化沥青的稳定储存江阴市鑫路建筑设备有限公司唐炜乳化沥青生产出来以后，在使用前必须能够以稳定乳液状态存在，不能出现破乳或者是离析，也就是说，乳化沥青必须有一定的储存稳定性。

乳化沥青的不稳定必须表现为三种形式：絮凝、聚结和沉降。

乳化沥青微粒冲破双电层的静电斥力聚集到一起，称为絮凝，这时如果进行机械搅拌，可以使沥青微粒重新分开，是一个可逆的过程。

絮凝后聚集到一起的沥青微粒结合成为大粒径的沥青颗粒称为聚结，发生聚结的沥青微粒无法通过简单的机械搅拌将其分开，该过程是不可逆的。

随着聚结微粒的不断增多，沥青颗粒粒径逐渐增大，大粒径的沥青颗粒在重力的作用下沉降。

为了使乳化沥青稳定储存，就要防止乳化沥青的絮凝、聚结和沉降这三种类型的不稳定。

1.防止絮凝和聚结为了防止乳化沥青微粒的絮凝和聚结，首先必须科学合理的使用乳化剂，充分发挥乳化剂的化学作用。

物质间普遍存在范德华引力会使沥青微粒之间产生彼此靠近的趋势。

为了使靠近的沥青微粒不发生聚并，必须依靠乳化剂分子在沥青微粒表面形成的界面膜。

据此可以采取以下的技术措施增强乳化沥青的存储稳定性。

（1）保证足够的乳化剂计量。

在沥青/水体系中加入表面活性剂—乳化剂后，他们在降低界面张力的同时，必须在界面上吸附形成界面膜。

此膜有一定的强度，对沥青微粒起到保护作用，使其在相互碰撞后不易合并。

当乳化剂浓度较低时，界面膜的强度小，乳化沥青的稳定性自然也就差了。

当乳化剂剂量增加到一定程度后，界面膜的强度才会比较大，乳化沥青的稳定性才会比较理想。

（2）使用混合乳化剂。

人民发现，混合乳化剂形成的复合膜比单一乳化剂形成的界面膜具有更高的强度，不易破裂，形成的乳化液较稳定，这也正是我们经常将乳化液复配后用于乳化沥青生产的原因。

（3）增加沥青微粒的电荷强度。

离子型乳化剂可以使沥青微粒表面带上电荷，当沥青微粒靠近时，同性电荷间的静电排斥作用可以抵抗范德华引力，防止沥青微粒合并。

因此，沥青微粒的电荷越强，乳化沥青的储存稳定性也就越好。

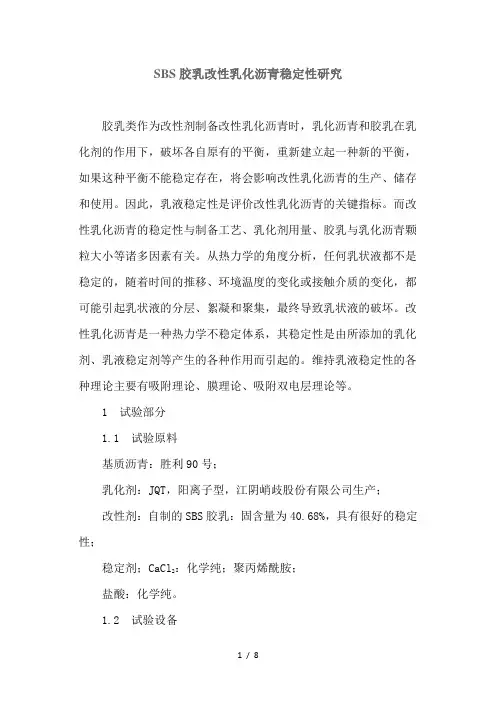

SBS胶乳改性乳化沥青稳定性研究胶乳类作为改性剂制备改性乳化沥青时，乳化沥青和胶乳在乳化剂的作用下，破坏各自原有的平衡，重新建立起一种新的平衡，如果这种平衡不能稳定存在，将会影响改性乳化沥青的生产、储存和使用。

因此，乳液稳定性是评价改性乳化沥青的关键指标。

而改性乳化沥青的稳定性与制备工艺、乳化剂用量、胶乳与乳化沥青颗粒大小等诸多因素有关。

从热力学的角度分析，任何乳状液都不是稳定的，随着时间的推移、环境温度的变化或接触介质的变化，都可能引起乳状液的分层、絮凝和聚集，最终导致乳状液的破坏。

改性乳化沥青是一种热力学不稳定体系，其稳定性是由所添加的乳化剂、乳液稳定剂等产生的各种作用而引起的。

维持乳液稳定性的各种理论主要有吸附理论、膜理论、吸附双电层理论等。

1 试验部分1.1 试验原料基质沥青：胜利90号；乳化剂：JQT，阳离子型，江阴峭歧股份有限公司生产；改性剂：自制的SBS胶乳：固含量为40.68%，具有很好的稳定性；稳定剂；CaCl2：化学纯；聚丙烯酰胺；盐酸：化学纯。

1.2 试验设备沥青乳化机：温州兴达机械制造厂生产，型号YXD-60。

1.3 制备工艺按胶乳混合状态分类，改性乳化沥青的制备方法通常有3种：二次热混合法、一次热混合法和一次冷混合法。

目前普遍认为二次热混合法的乳化效果较好。

试验采用二次热混合法，其工艺流程见图1。

即先将SBS胶乳和乳化剂的水溶液经混合剪切进行第一次混合，然后再加入热的沥青，在沥青乳化剂的作用下进行第二次乳化分散的过程。

2 SBS胶乳的制备取25g线型的SBS-792于烧杯中，加入一定量的甲苯溶剂，放置1h，使得SBS充分溶胀；再于烧杯中加入定量的以阳离子为主的复配型乳化剂，此混合液在高分散乳化机作用下，慢慢注入定量的热蒸馏水，在此过程中，乳化机的转速为10 000rpm；待水加入完毕后，调节乳化机转速至16 000rpm，作用30min，得O/W型初级乳液；此初级乳液通过减压蒸馏分出其中的甲苯溶剂，得SBS胶乳。

乳化沥青储存稳定性试验1 目的与适用范围本方法适用于测定各类乳化沥青的储存稳定性。

非经注明，乳液的储存温度为乳液制造时的室温，储存时间为5d ，根据需要也可为1d 。

2 仪具与材料2.1 沥青乳液稳定性试验管：玻璃制，形状和尺寸如图 1 ，带有上下两个支管口，开口部配有橡胶塞或软木塞。

2.2 试样容器：小铝锅或磁蒸发皿，300 mL 以上。

2.3 电炉或电热板。

2.4 天平：感量不大于0.1g 。

2.5 滤筛：筛孔为1.18 m m 。

2.6 其他：温度计、气温计、玻璃棒、溶剂、洗液等。

3 方法与步骤3.1 准备工作3.1.1 将稳定性试验管分别用溶剂（可用汽油）、洗液和洁净水洗净并置温度105 ℃±5 ℃的烘箱中烘干，冷却后用塞子塞好上下支管出口。

3.1.2 将均匀的乳化沥青试样约300 m L 通过1.18 m m 滤筛过滤至试样容器内。

3.2 试验步骤3.2.1 将过滤后的乳液试样用玻璃棒搅匀，缓缓注入稳定性试验管内，使液面达到管壁上的250 mL 标线处。

注入时应注意支管上不得附有气泡。

然后，用塞子塞好管口。

3.2.2 将盛样封闭好的稳定性试验管置于试管架上，在室温下静置 5 昼夜。

静置过程中，经常观察乳液有否分层、沉淀或变色等情况，作好记录并记录5d 内的室温变化情况（最高及最低温度）。

当生产的乳液计划在5d 内即用完时，储存稳定性试验的试样也可静置一昼夜（24h）。

3.2.3 静置后，轻轻拔出上支管口的塞子，从上支管口流出试样约50g 接入一个已称质量的蒸发残留物试验容器中。

再拔开下支管口的塞子，将下支管以上的试样全部放出，流入另一容器。

然后充分摇匀下支管以下的试样，倾斜稳定性管，将管内的剩余试样从下支管口流出试样约50g ，接入第三个已称质量的蒸发残留物试验容器内。

3.2.4 分别称取上下的两部分试样质量，准确至0.2g ，然后按本规程T0651 “乳化沥青蒸发残留物含量试验”方法测定蒸发残留物含量P A 及P B 。

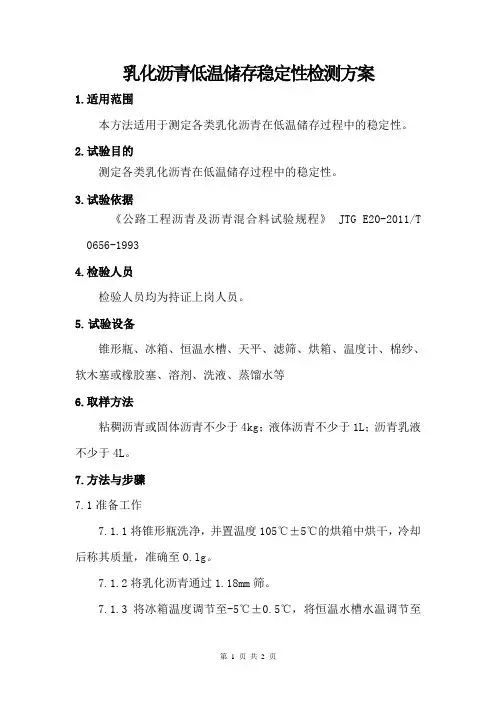

乳化沥青低温储存稳定性检测方案
1.适用范围
本方法适用于测定各类乳化沥青在低温储存过程中的稳定性。

2.试验目的
测定各类乳化沥青在低温储存过程中的稳定性。

3.试验依据
《公路工程沥青及沥青混合料试验规程》 JTG E20-2011/T 0656-1993
4.检验人员
检验人员均为持证上岗人员。

5.试验设备
锥形瓶、冰箱、恒温水槽、天平、滤筛、烘箱、温度计、棉纱、软木塞或橡胶塞、溶剂、洗液、蒸馏水等
6.取样方法
粘稠沥青或固体沥青不少于4kg；液体沥青不少于1L；沥青乳液不少于4L。

7.方法与步骤
7.1准备工作
7.1.1将锥形瓶洗净，并置温度105℃±5℃的烘箱中烘干，冷却后称其质量，准确至O.lg。

7.1.2将乳化沥青通过1.18mm筛。

7.1.3将冰箱温度调节至-5℃±0.5℃，将恒温水槽水温调节至
25℃±0.5℃，并保持恒温。

7.2试验步骤
7.2.1在锥形瓶中，称取已过筛的试样100g，并盖好软木塞密闭。

7.2.2将盛有试样的锥形瓶置于-5℃±0.5℃的冰箱中存放30min。

冷却后立即取出置于水温为25℃±0.5℃的恒温水槽中，保持lOmin。

并照此步骤重复一次。

7.2.3取出盛样锥形瓶作适当搅拌，观察乳液试样状态与原试样有无变化，并按本规程T0652做筛上剩余量试验，检查有无粗颗粒剩余物。

8.报告
试验应报告有无粗颗粒或结块情况。

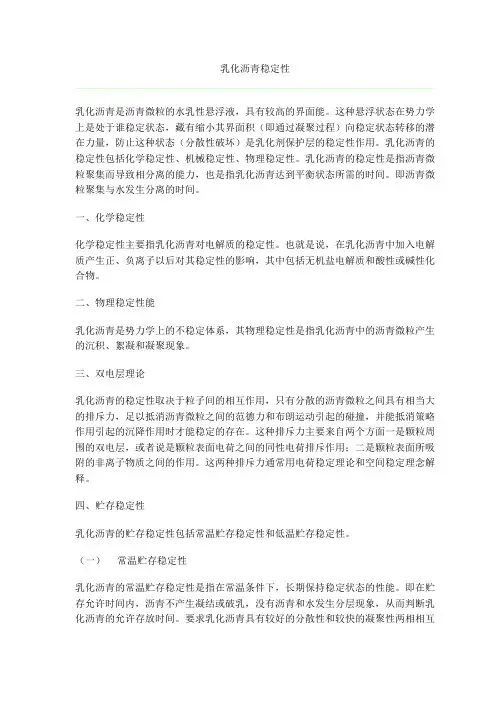

乳化沥青稳定性乳化沥青是沥青微粒的水乳性悬浮液，具有较高的界面能。

这种悬浮状态在势力学上是处于谁稳定状态，藏有缩小其界面积（即通过凝聚过程）向稳定状态转移的潜在力量，防止这种状态（分散性破坏）是乳化剂保护层的稳定性作用。

乳化沥青的稳定性包括化学稳定性、机械稳定性、物理稳定性。

乳化沥青的稳定性是指沥青微粒聚集而导致相分离的能力，也是指乳化沥青达到平衡状态所需的时间。

即沥青微粒聚集与水发生分离的时间。

一、化学稳定性化学稳定性主要指乳化沥青对电解质的稳定性。

也就是说，在乳化沥青中加入电解质产生正、负离子以后对其稳定性的影响，其中包括无机盐电解质和酸性或碱性化合物。

二、物理稳定性能乳化沥青是势力学上的不稳定体系，其物理稳定性是指乳化沥青中的沥青微粒产生的沉积、絮凝和凝聚现象。

三、双电层理论乳化沥青的稳定性取决于粒子间的相互作用，只有分散的沥青微粒之间具有相当大的排斥力，足以抵消沥青微粒之间的范德力和布朗运动引起的碰撞，并能抵消策略作用引起的沉降作用时才能稳定的存在。

这种排斥力主要来自两个方面一是颗粒周围的双电层，或者说是颗粒表面电荷之间的同性电荷排斥作用；二是颗粒表面所吸附的非离子物质之间的作用。

这两种排斥力通常用电荷稳定理论和空间稳定理念解释。

四、贮存稳定性乳化沥青的贮存稳定性包括常温贮存稳定性和低温贮存稳定性。

（一）常温贮存稳定性乳化沥青的常温贮存稳定性是指在常温条件下，长期保持稳定状态的性能。

即在贮存允许时间内，沥青不产生凝结或破乳，没有沥青和水发生分层现象，从而判断乳化沥青的允许存放时间。

要求乳化沥青具有较好的分散性和较快的凝聚性两相相互矛盾的性质。

也就是说，在提供最终应用前，乳化沥青微粒应是均匀而稳定地分散在水中，但在应用之后，应能凝聚而成为一个整体。

乳化沥青贮存稳定性可用贮存稳定度来表示。

乳化沥青贮存稳定度是指在规定的窗口和条件下，贮存规定时间内，竖直方向上乳化沥青试样中沥青浓度的变化程度。

技术与检测Һ㊀简析提高乳化沥青储存稳定性的方法林凯灿摘㊀要:乳化沥青在路面工程中有着广泛的应用ꎬ适用于沥青路面的维修养护ꎬ喷洒透层㊁封层㊁粘层等ꎮ储存稳定性对乳化沥青的生产及应用有着很大的影响ꎬ是判断乳化沥青质量好坏的一个很主要的指标ꎮ怎么提高储存稳定性是乳化沥青生产及应用中需要重点解决的问题ꎮ通过研究分析ꎬ确定了影响乳化沥青储存稳定性的因素ꎬ并简要分析了提高其储存稳定性的方法ꎮ关键词:乳化沥青ꎻ储存稳定性ꎻ方法一㊁前言乳化沥青现在被大量用在路面封层㊁粘层和透层中ꎬ并在沥青路面的维修和养护中也起到了很大作用ꎮ乳化沥青的储存稳定性是判断乳化沥青质量好坏的一个很主要的指标ꎮ怎么提高储存稳定性是乳化沥青生产及应用中需要重点解决的问题ꎮ二㊁影响因素文章从乳化生产制备过程㊁乳化沥青原材料的应用㊁存储过程等有关方面ꎬ对乳化沥青储存稳定性的影响因素进行研究和分析ꎬ通过一定的试验总结出了影响乳化沥青储存稳定性的相关因素ꎮ(一)乳化生产设备生产乳化沥青的设备主要有胶体磨类乳化机㊁均化器类乳化机㊁搅拌式乳化机等三种ꎮ这些设备生产制备的过程主要是通过机械的大功率的搅拌㊁研磨ꎬ将沥青剪切形成微小的颗粒悬浮在乳化剂水溶液中ꎮ沥青的这些微粒研磨的程度越细ꎬ乳化沥青的储存稳定性就越好ꎮ虽然均化器类乳化机㊁搅拌式乳化机等机器的结构比较的简单ꎬ沥青乳化制备相对简易ꎬ但两者的产能都相对较低ꎬ研磨出的乳化沥青微粒较粗ꎬ储存稳定性较差ꎬ目前这两种设备已基本被淘汰ꎮ而胶体磨类乳化机是利用转子和定子间大功率的转动从而产生的大的剪切力对沥青的这些微粒进行了很好得研磨和分散ꎬ其乳化的程度很好㊁粒度的分布很均匀ꎬ是目前使用最多的沥青乳化设备ꎮ为分析胶体磨磨体间隙对乳化沥青存储稳定性的影响ꎬ在其他条件不变得情况下ꎬ调节磨体间隙ꎬ对不同磨体间隙下生产得乳化沥青进行稳定性试验ꎬ试验数据如表１:表１㊀胶体磨间隙与乳化沥青存储稳定性的试验数据磨体间隙/ｍｍ１.４１.２１.００.８０.６恩格拉粘度８.４６８.６７８.０５８.２９８.４５稳定性％１ｄ０.５６０.４８０.３３０.３９０.３２５ｄ１.２５１.３０１.０３０.９６０.９１㊀㊀通过试验分析得出ꎬ当胶体磨间隙ɤ１.０ｍｍꎬ胶体磨转速ȡ２４００ｒ/ｍｉｎ时ꎬ所制备的乳化沥青储存稳定性较好ꎮ(二)基质沥青乳化沥青中的重要组成是基质沥青ꎬ生产中基质沥青一般占乳化沥青总量的５０％~７０％ꎬ基质沥青的性能对乳化沥青性能有直接性的影响ꎮ根据有关的研究ꎬ乳化沥青的乳化效果与基质沥青的软硬程度有着很大关联ꎬ乳化沥青的针入度越低ꎬ乳化的制备就较困难ꎮ此外乳化沥青中基质沥青的含量影响着乳化沥青的粘度ꎬ其含量越高ꎬ乳液的粘度越大ꎬ乳化沥青储存稳定性越好ꎮ但还要考虑沥青含量不宜过高ꎬ否则乳化沥青内部水包油的体系会发生反转ꎬ会变为油包水型ꎬ使得乳化沥青储存稳定性存在降低的风险ꎮ通过变化几种不同浓度进行生产ꎬ试验不同浓度下乳化沥青的存储稳定性ꎬ结果如表２:表２㊀乳化沥青浓度与乳化沥青储存稳定性的试验数据浓度％５０５５６０６５７０恩格拉粘度５.３６７.５９８.０５８.３８６.３３稳定性％１ｄ０.８８０.６５０.４００.３３０.６７５ｄ４.３３３.０１２.５１０.９５３.１２㊀㊀通过试验分析得出ꎬ基质沥青含量在５５％~６５％范围时ꎬ沥青含量增加时乳液粘度也大幅度增加ꎬ乳化沥青储存稳定性越好ꎮ(三)乳化剂品种及皂液ｐＨ值乳化剂虽然在乳化沥青中只占了很小的一部分ꎬ但其对沥青的乳化起着关键作用ꎬ乳化剂的性能直接影响着乳化沥青制备㊁存储效果ꎮ它所具备两亲基团有两个关键的作用:其一是吸附或聚集在沥青与水之间的界面上ꎬ从而降低其界面张力ꎻ其二是使粒子产生电荷ꎬ从而使粒子间产生静电斥力ꎬ或在粒子的周边形成一定的保护层ꎮ沥青乳化剂的种类有非离子㊁两性离子㊁阳离子㊁阴离子等型态ꎬ现在在施工中常用的为阴离子或阳离子型等沥青乳化剂ꎬ这两种乳化剂能在水中电离ꎬ从而使沥青微粒产生了正或负电荷ꎬ形成了在沥青微粒周围的双电层ꎬ在双电层的作用下沥青微粒间能产生静电排斥ꎬ从而产生了ξ电位(电势差)ꎬ它是用来表示静电斥力的大小ꎬ这个电位值越大ꎬ所反映出来的排斥力越大ꎬ聚并就比较越难产生ꎬ储存稳定性就越好ꎮ经过有关的试验ꎬ我们得出了不同乳化剂产生的电位值与沥青储存稳定性的相关性ꎬ如表３:表３㊀不同类型乳化剂对储存稳定性的影响乳化剂浓度ꎬ％电位/ｍｖ稳定性(５ｄ)ꎬ％木质素１１００９.３３季铵盐１１９５１.２１酰胺多胺１>２００３.９６㊀㊀对沥青乳化有较大影响的还有乳化剂的掺量ꎬ但这种掺量也要通过试验来确定一最佳掺量才能保证效果好并有经１３１济性ꎮ通过研究分析ꎬ不同品种㊁不同掺量的乳化剂制备的乳化沥青储存稳定性有较大差异ꎬ因此在实际使用时应根据实际情况选用多种乳化剂通过试验比对确认选用品种及其合适掺量ꎮ我们做了季铵盐类乳化剂的有关试验ꎬ当乳化剂用量加大时ꎬ沥青微粒之间的电位也会随之增大ꎬ单我们发现当掺量达到临界浓度附近时ꎬ乳化沥青储存稳定性的效果最好ꎬ再但增加乳化剂掺量后稳乳化沥青的储存稳几乎不变定性ꎮ从而ꎬ我们可以得出选择合理的乳化剂的品种和最佳掺量ꎬ能得到较好的乳化沥青的稳定性ꎬ如表４:表４㊀不同浓度乳化剂对储存稳定性的影响乳化剂浓度ꎬ％电位/ｍｖ稳定性(５ｄ)ꎬ％季铵盐０.５９３８.５２０.８１７５３.１６１.０１９５１.２１１.５１８４１.７７１.８１９１１.３２㊀㊀还有乳化沥青的储存稳定性还与乳化皂液的ｐＨ值有较大关联ꎮ通过研究分析ꎬ不同品种的乳化剂其适宜的ｐＨ值范围不同ꎮ阴离子型乳化沥青需掺加ＮａＯＨ㊁ＫＯＨ等碱性化合物ꎬ将皂液ｐＨ调整到９~１２ꎮ单对于季胺盐类和胺型等乳化剂皂液活性较低ꎬ需添加无机酸或有机酸来增加活性ꎬ使乳化沥青的储存稳定性得到提高ꎮ其中胺型乳化剂皂液适宜的ｐＨ值为３~５之间ꎬ季胺盐类乳化剂皂液适宜的ｐＨ值在５~６之间ꎮ所以可知ꎬ沥青乳化剂在不同ｐＨ值产生的效果是不一样的ꎮ使沥青的乳液效果也不同ꎮ我们根据不同ｐＨ皂液下乳化沥青储存稳定性做了相关试验ꎬ如表５:表５㊀不同ｐＨ值下乳化沥青储存稳定性乳化剂ｐＨ值稳定性(５ｄ)ꎬ％酰胺多胺１.５％１.０４.３６２.０３.５５３.０４.０８４.０８.７７㊀㊀(四)稳定剂乳化沥青的不稳定主要是由于它的成分中水与油存在排斥ꎬ又因水相与沥青相密度的差异ꎬ乳化沥青在存储过程中ꎬ沥青微粒会慢慢下沉ꎮ对乳化沥青存储的稳定性起决定性作用的是沥青微粒的沉降速度ꎮ掺加稳定剂能有效降低沥青相与水相的分离沉降ꎬ提高乳化沥青储存稳定性ꎮ它有两种不同的类型稳定剂都能提高乳液的稳定性ꎬ分别为无机和有机稳定剂ꎬ它们作用原理不同ꎮ无机稳定剂它包含了氯化镀㊁氯化钙和氯化钠等无机盐类ꎮ无机稳定剂是通过减小与沥青相的密度差ꎬ增大水相密度ꎬ从而增强乳液颗粒周围的双电层效应ꎬ提高了电位ꎬ使颗粒之间的相互排斥力也变大了ꎬ从而减缓颗粒之间的凝聚速度ꎬ乳化能力就提高了ꎬ促使乳液的稳定性得到改善ꎬ增强与骨料之间的粘附能力ꎮ而有机稳定剂它是通过形成微粒表面的保护膜ꎬ使乳液稠度变大来使沥青微粒之间的碰撞ꎬ微粒凝聚减少的原理来实现乳化沥青稳定性的ꎮ选用适宜的稳定剂ꎬ能有效提高乳化沥青储存稳定性ꎬ生产过程应根据实际情况比选应用ꎮ(五)乳化制备温度及储存温度生产乳化沥青时需要将基质沥青加热到一定的流动状态ꎬ通常加热温度一般为１３０ħ~１６０ħ间ꎬ取决于基质沥青的品牌㊁标号ꎮ通常沥青温度较高时粘度较低ꎬ流动状态较好ꎬ便于乳化制备ꎬ但沥青的加热温度也不是越高越好ꎬ由于乳化沥青是水包油型的胶体体系ꎬ温度过高时沥青相热量会迅速转移到水相ꎬ形成大量气泡ꎬ造成乳化不良ꎬ从而影响乳化沥青的储存稳定性ꎮ所以在乳化沥青生产制备时ꎬ应根据所采用的基质沥青品种ꎬ通过试验比选出其适宜的加热温度ꎮ乳化沥青制备完成后存储的温度条件对其稳定性也有很大程度上的影响ꎮ由于乳液中的水分会随着储存温度的升高而不断蒸发ꎬ温度越高ꎬ蒸发的越快ꎬ使其稳定性变差ꎬ还会有结团现象ꎮ尤其是表层水分流失严重时ꎬ表层会破乳结皮从而导致分层结团ꎮ而且当乳液的内部温度较高时ꎬ沥青微粒之间的布朗运动加快ꎬ使得微粒之间的碰撞频率加大ꎬ会出现部分乳液破乳ꎬ使得油水产生分离现象ꎬ从而使乳液的机存储稳定性变差ꎮ因此乳化沥青生产制备完成后ꎬ应尽快将乳液降至常温ꎬ从而提高其储存稳定性ꎮ三㊁结束语研究分析表明ꎬ乳化沥青生产设备㊁基质沥青㊁乳化剂㊁皂液ｐＨ值㊁稳定剂㊁乳化温度㊁存储温度ꎬ这些对乳化沥青储存稳定性都有着重要影响ꎬ生产应用时应综合考虑以上因素ꎬ并结合施工现场的情况来提高乳化沥青的储存稳定性ꎮ参考文献:[１]王明锋.乳化沥青技术特点及其稳定性研究现状[Ｊ].中华建设科技ꎬ２０１７.[２]余静.乳化沥青存储稳定性的影响因素[Ｊ].建材世界ꎬ２００９.[３]杨炎生.乳化条件对高黏改性乳化沥青储存稳定性的影响[Ｊ].石油炼制与化工ꎬ２０１７.[４]田俊壮ꎬ孙增智ꎬ武书华ꎬ夏慧芸ꎬ陈华鑫.基于模拟试验的沥青路面层间黏结性能研究[Ｊ].公路ꎬ２０１６(４). [５]王文峰ꎬ张志祥ꎬ潘友强ꎬ牛晓伟ꎬ李锋ꎬ钟钧祥.高黏改性乳化沥青的研制及其关键性能研究[Ｊ].石油沥青ꎬ２０１４(２). [６]王红ꎬ王子军ꎬ王翠红ꎬ佘玉成.ＳＢＳ改性乳化沥青储存稳定性研究[Ｊ].石油学报:石油加工ꎬ２０１３(６). [７]赵品晖ꎬ范维玉ꎬ董爽ꎬ南国枝ꎬ张守杰.阴离子乳化沥青稳定性与油水界面张力的关系[Ｊ].中国石油大学学报(自然科学版)ꎬ２０１２(３).[８]郭寅川ꎬ申爱琴ꎬ张金荣ꎬ孙增智.沥青路面粘层材料性能的试验[Ｊ].长安大学学报(自然科学版)ꎬ２０１１(６).作者简介:林凯灿ꎬ厦门捷航工程检测技术有限公司ꎮ２３１。

乳化沥青储存稳定性试验检测方案乳化沥青是将沥青通过添加乳化剂和水形成乳化液，具有良好的流动性和稳定性，被广泛应用于道路施工。

为了确保乳化沥青的质量符合要求，需要进行储存稳定性试验检测。

以下是一个针对乳化沥青储存稳定性试验检测的方案，包括试验目的、试验方法和试验步骤等。

试验目的：1.评估乳化沥青在不同储存条件下的稳定性。

2.确定乳化沥青在储存过程中的变化规律，为工程施工提供依据。

3.评估乳化沥青储存期对其性能的影响，为合理控制储存期提供依据。

试验方法：1.光学显微镜观察法2.扫描电子显微镜观察法3.力学性能测试法4.贮存试验法试验步骤：1.准备试样：从工程中取得一定数量的乳化沥青试样，按照一定比例配制成为标准试样。

2.光学显微镜观察法：a.将标准试样置于光学显微镜下，观察乳化沥青的分散状况和表面结构。

b.对比不同储存时间和储存温度下的乳化沥青试样，分析其变化规律。

3.扫描电子显微镜观察法：a.将标准试样置于扫描电子显微镜下，观察乳化沥青的微观结构和形貌。

b.对比不同储存时间和储存温度下的乳化沥青试样，分析其变化规律。

4.力学性能测试法：a.使用万能试验机对标准试样进行抗拉强度、抗压强度、弯曲强度等力学性能测试。

b.对比不同储存时间和储存温度下的乳化沥青试样，分析其力学性能的变化。

5.贮存试验法：a.将标准试样分别置于不同储存条件下，如常温、高温、低温等。

b.定期取出试样，进行光学显微镜观察法、扫描电子显微镜观察法和力学性能测试，分析乳化沥青在不同储存条件下的稳定性变化。

6.结果的分析与总结：根据试验结果，综合分析乳化沥青的分散状况、表面结构、微观结构、形貌和力学性能的变化规律，评估乳化沥青在储存过程中的稳定性。

总结出乳化沥青的储存条件和储存期的合理控制范围，为工程施工提供依据。

通过上述试验方案可以对乳化沥青的储存稳定性进行全面而系统的评估，为乳化沥青的生产和应用提供科学依据，为保证道路施工质量提供技术支持。

乳化沥青配方储存要求
乳化沥青在储存期间需要满足一定的要求，以确保其质量和稳定性。

以下是乳化沥青配方储存的要求：
1. 储存温度：乳化沥青应储存在室温下，最佳储存温度为20°C至30°C。

过高或过低的温度都可能影响乳化沥青的质量和性能。

2. 避光储存：乳化沥青应储存在避光的中，以避免阳光直射。

阳光会加速乳化沥青的老化过程，降低其质量。

3. 密封储存：乳化沥青应密封良好，以防止空气进入。

空气中的氧气和湿度可能导致乳化沥青氧化和水解反应，损坏其结构和性能。

4. 避免震动：乳化沥青储存期间应避免剧烈震动或振动，以防止乳化剂与沥青分离。

5. 储存时间：乳化沥青的储存时间应尽量控制在一年以内。

长时间的储存会导致乳化沥青质量的下降，降低其使用效果。

6. 定期检查：储存期间，应定期检查乳化沥青的外观和性能。

如发现异常，如凝结、分层等情况，应立即处理或淘汰。

7. 分开储存：不同种类的乳化沥青应分开储存，以防止相互污染或反应。

同时，应与其他化学品或有机物隔离储存，避免发生化学反应。

请注意，以上是一般乳化沥青配方的储存要求，具体要求可能因具体配方和品牌而有所差异。

在实际使用中，请根据产品说明书和供应商建议进行储存和使用。

Vol.47,No.56ii J第47卷第5期May,2°21Sichium Building Materials2021年5月乳化沥青的恩格拉粘度和储存稳定性之间的关联性邓淑雅（中铁十六局集团第二工程有限公司，天津300300）摘要:乳化沥青是工程建设领域的关键材料，而恩格拉粘度可用于反映该材料的粘稠状态，是衡量乳化沥青性质的关键指标。

本文以恩格拉粘度和储存稳定性为立足点，探讨两者间所具备的关联，以此加深对乳化沥青的认知，为工程施工中的材料取用工作提供参考。

关键词:乳化沥青；恩格拉粘度;储存稳定性；关联分析中图分类号:U414文献标志码:B文章编号:1672-4011（2021）05-0032-02DOI：10.3969/j.issn.1672-4011.2021.05.0161乳化沥青概述乳化沥青以沥青熔融状态为前提,取适量含乳化剂的水溶液,并将该状态下的沥青以微滴的方式掺入溶液内,从而形成水包油状的乳化沥青［一刀。

与热沥青等传统材料相比，乳化沥青在常温中具有流动性，能够降低施工门槛，减少资源投入，在绝大部分工程场景中均具有可行性。

乳化沥青的性质将对工程的施工质量带来显著影响。

在其质量技术要求中，粘度是关键控制指标。

在现阶段的工程实践中，通常将恩格拉粘度作为关键分析对象，可以加强其研究的现实意义。

2试验与分析2.1仪器设备Y112M-2国产胶体磨、WSY-07A恩格拉粘度测定仪。

2.2原材料以AH-7号沥青为基质沥青，从多角度展开试验，采集数据,具体内容如表1所示。

表1AH-7号沥青性能指标试验项目试验结果针入度/io"mm71.3PI0.7软化点/弋51.9延度(10T)/cm38.3延度(15T)/cm>100TFOT(163T,5h)后-针入度比,％73延度(10T)/cm7.1延度(15T)/cm53.2在该试验中，乳化剂选用的是atf-n型乳化剂。

根据技术特性可知，该材料属于阳离子中裂型乳化剂，在生产期间可省去调酸的步骤;AA-63D乳化剂,为快裂型,在生产阶段需增添适量盐酸，目的在于调节pH值，使其稳定在2左右，呈酸性。

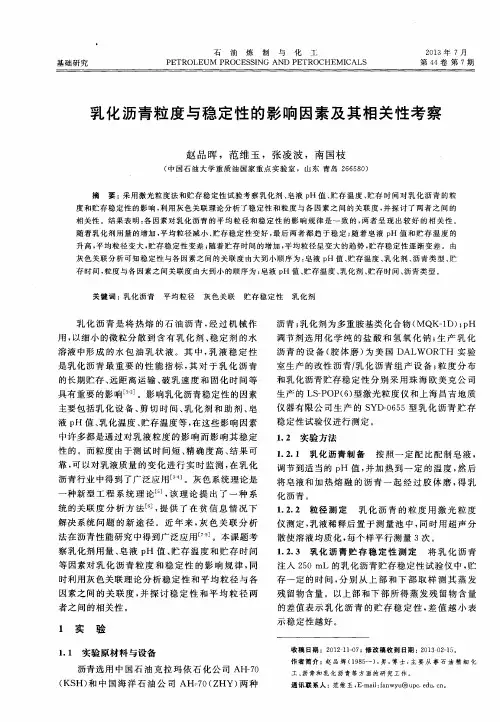

乳化沥青粒度与稳定性的影响因素及其相关性考察赵品晖;范维玉;张凌波;南国枝【期刊名称】《石油炼制与化工》【年(卷),期】2013(044)007【摘要】采用激光粒度法和贮存稳定性试验考察乳化剂、皂液pH值、贮存温度、贮存时间对乳化沥青的粒度和贮存稳定性的影响,利用灰色关联理论分析了稳定性和粒度与各因素之间的关联度,并探讨了两者之间的相关性.结果表明:各因素对乳化沥青的平均粒径和稳定性的影响规律是一致的,两者呈现出较好的相关性.随着乳化剂用量的增加,平均粒径减小、贮存稳定性变好,最后两者都趋于稳定；随着皂液pH值和贮存温度的升高,平均粒径变大,贮存稳定性变差；随着贮存时间的增加,平均粒径呈变大的趋势,贮存稳定性逐渐变差.由灰色关联分析可知稳定性与各因素之间的关联度由大到小顺序为:皂液pH值、贮存温度、乳化剂、沥青类型、贮存时间,粒度与各因素之间关联度由大到小的顺序为:皂液pH值、贮存温度、乳化剂、贮存时间、沥青类型.【总页数】5页(P12-16)【作者】赵品晖;范维玉;张凌波;南国枝【作者单位】中国石油大学重质油国家重点实验室,山东青岛 266580;中国石油大学重质油国家重点实验室,山东青岛 266580;中国石油大学重质油国家重点实验室,山东青岛 266580;中国石油大学重质油国家重点实验室,山东青岛 266580【正文语种】中文【相关文献】1.乳化沥青存储稳定性的影响因素 [J], 余静2.乳化沥青储存稳定性影响因素分析 [J], 孟媛;董承静3.改性乳化沥青的研制及其储存稳定性考察 [J], 卢久富;刘冬;李福宾;廖克俭4.乳化沥青冷再生沥青混合料水稳定性影响因素分析 [J], 孙雪梅5.BCR改性乳化沥青1d储存稳定性影响因素分析 [J], 刘淑艳因版权原因，仅展示原文概要，查看原文内容请购买。
