基于单片机的电子日历时钟

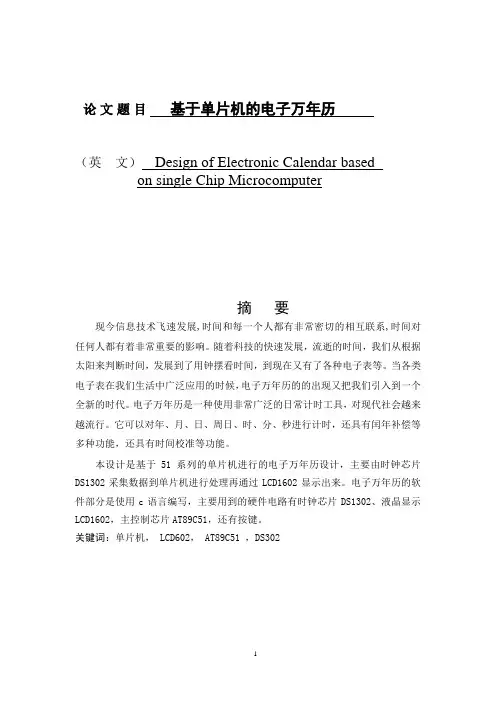

论文题目基于单片机的电子万年历（英文）Design of Electronic Calendar basedon single Chip Microcomputer摘要现今信息技术飞速发展,时间和每一个人都有非常密切的相互联系,时间对任何人都有着非常重要的影响。

随着科技的快速发展，流逝的时间，我们从根据太阳来判断时间，发展到了用钟摆看时间，到现在又有了各种电子表等。

当各类电子表在我们生活中广泛应用的时候，电子万年历的的出现又把我们引入到一个全新的时代。

电子万年历是一种使用非常广泛的日常计时工具，对现代社会越来越流行。

它可以对年、月、日、周日、时、分、秒进行计时，还具有闰年补偿等多种功能，还具有时间校准等功能。

本设计是基于51系列的单片机进行的电子万年历设计，主要由时钟芯片DS1302采集数据到单片机进行处理再通过LCD1602显示出来。

电子万年历的软件部分是使用c语言编写，主要用到的硬件电路有时钟芯片DS1302、液晶显示LCD1602，主控制芯片AT89C51，还有按键。

关键词：单片机， LCD602， AT89C51 ，DS302AbstractNowadays information technology develops rapidly, and time and everyone have very close interconnections, and time has a very important influence on anyone. With the rapid development of science and technology, the time elapsed, we judge the time according to the sun, develop to use the pendulum to watch the time, and now have all kinds of electronic watches and so on. When all kinds of electronic watches are widely used in our lives, the advent of electronic calendar brings us to a whole new era. Electronic calendar is a kind of widely used daily timing tool, which is becoming more and more popular in modern society. It can time the year, month, day, Sunday, hour, minute, second, also have leap year compensation and so on many functions, still have time calibration and so on function.This design is based on the electronic calendar design of 51 series of single-chip microcomputer, mainly by the clock chip DS1302 collecting data to the single chip microcomputer for processing and then through LCD1602. The software part of the electronic calendar is written in c language. The main hardware circuits used are clock chip DS1302, liquid crystal display LCD1602, master control chip AT89C51, and buttons.Key words:Microcontroller;LCD1602;AT89C51;DS1302目录目录 (3)第1章绪论 (4)1.1背景及目的 (4)1.1.1课题研究背景 (4)1.1.2选题的意义及目的 (4)1.2 国内外发展现状及水平 (4)第2章系统的方案选择及论证 (6)2.1 单片机芯片选择 (6)2.2 时钟芯片的选择与论证 (6)2.3 显示模块的选择与论证 (6)2.4 电路设计最终方案 (7)第3章系统的硬件设计与实现 (8)3.1 电路设计框图 (8)3.2系统硬件概述 (8)3.3 系统的电路设计 (8)3.3.1 系统总体电路设计图 (9)3.3.2单片机主控制模块 (9)3.3.3 时钟电路模块 (12)3.3.4 显示模块 (16)第4章系统的软件设计 (19)4.1 程序流程框图： (19)第5章Proteus软件仿真与测试 (22)5.1 仿真软件介绍 (22)5.2 Proteus 仿真效果 (22)第6章总结与体会 (24)参考文献 (25)附录1：程序 ..................................................... 错误!未定义书签。

基于单片机的电子万年历设计一、概述随着科技的快速发展和人们对生活品质的追求，电子设备在日常生活中扮演着越来越重要的角色。

电子万年历作为一种集日期、时间显示于一体的实用电子产品，已经深入到人们的日常生活和工作中。

传统的机械式日历已经无法满足现代人对时间精确性和功能多样性的需求，基于单片机的电子万年历设计应运而生，成为了当前研究的热点之一。

基于单片机的电子万年历设计，旨在利用单片机（如STC89CAT89C51等）的强大计算和控制能力，结合液晶显示屏（LCD）、按键输入等外设，实现时间的准确显示、日期的自动更新、闹钟提醒、温度显示等多样化功能。

该设计不仅具有高度的集成性和可靠性，而且能够通过编程实现各种定制化的功能，满足不同用户的需求。

本文将对基于单片机的电子万年历设计进行详细的介绍和分析，包括设计思路、硬件组成、软件编程等方面。

通过本文的阅读，读者可以了解电子万年历的基本原理和设计方法，掌握单片机在电子万年历设计中的应用技巧，为实际的开发工作提供有益的参考和借鉴。

1.1 研究背景与意义随着科技的不断进步，人们日常生活和工作中对于时间的精度和便捷性的要求日益提高。

传统的机械式日历和简单的电子时钟已经无法满足现代生活的需求。

电子万年历作为一种集时间显示、日历查询、定时提醒等多功能于一体的电子装置，在日常生活、工作乃至科研领域都具有广泛的应用价值。

基于单片机的电子万年历设计，不仅可以提供准确的时间显示，还能实现复杂的日期计算、农历显示、节假日提示等功能，极大地提高了时间管理的效率和便捷性。

单片机作为一种集成度高、功耗低、价格适中的微型计算机，非常适合用于小型化、智能化的电子产品设计，如电子万年历。

本研究的意义在于，通过对基于单片机的电子万年历的设计研究，可以推动微型计算机技术和电子时钟技术的融合发展，提升电子产品的智能化水平，满足人们日益增长的生活和工作需求。

同时，该研究还可以为相关领域的技术人员提供参考和借鉴，推动电子万年历产品的不断创新和优化。

数字钟、万年历制作（基于单片机）电路原理图：程序：//********************20131206****数字钟程序#pragma SMALL#include <reg51.h>#include <absacc.h>#include <intrins.h>//********************************************************* *********编译预处理void display(unsigned char *p); //显示函数，P为显示数据首地址unsigned char keytest(); //按键检测函数unsigned char search(); //按键识别函数void alarm(); //闹钟判断启动函数void ftion0(); //始终修改函数void ftion1(); //闹钟修改函数void ftion3(); //日期修改函数void cum(); //加1修改函数void minus(); //减1修改函数void jinzhi(); //进制修改函数void riqi(); //日期void stopwatch(); //秒表函数//********************************************************* *******函数声明sbit P2_7=P2^7;//********************************************************* *******端口定义unsigned char clockbuf[3]={0,0,0};unsigned char bellbuf[3]={0,0,0};unsigned char date[3]={1,1,1}; //日期存放数组unsigned char stop[3]={0,0,0};unsigned char msec1,msec2;unsigned char timdata,rtimdata,dtimdata;unsigned char count;unsigned char *dis_p;unsigned char or; //12进制控制标志unsigned char ri; //日期显示控制标志位unsigned char mb; //秒表控制标志位bit arm,rtim,rhour,rmin,hour,min,sec,day,mon,year; //定义位变量//********************************************************* *****全局变量定义void main(){unsigned char a;or=0; //12进制修改标志清零ri=0;mb=0;P2_7=0;arm=0;msec1=0;msec2=0;timdata=0;rtimdata=0;count=0;TMOD=0x12;TL0=0x06;TH0=0x06;TH1=(65536-10000)/256;TL1=(65536-10000)%256;EA=1;ET0=1;ET1=1;TR0=1;TR1=0;dis_p=clockbuf;while(1){a=keytest();if(a==0x78) //判断是否有键按下{display(dis_p);if(arm==1) alarm();}else{display(dis_p);a=keytest();if(a!=0x78){a=search();switch(a){case 0x00:ftion0();break;case 0x01:ftion1();break;case 0x02:cum();break;case 0x06:jinzhi();break;case 0x03:riqi();break;case 0x04:ftion3();break;case 0x05:minus();break;case 0x07:stopwatch();break;case 0x09:TR1=1;break;case 0x0a:TR1=0;break;case 0x0b:stop[0]=0;stop[1]=0;stop[2]=0;break;default:break;}}}}}//********************************************主函数【完】void display(unsigned char *p){unsigned char buffer[]={0,0,0,0,0,0};unsigned char k,i,j,m,temp;unsigned char led[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};buffer[0]=p[0]/10;buffer[1]=p[0]%10;buffer[2]=p[1]/10;buffer[3]=p[1]%10;buffer[4]=p[2]/10;buffer[5]=p[2]%10;if((sec==0)&&(min==0)&&(hour==0)&&(rmin==0)&&(rhour==0)&&( day==0)&&(mon==0)&&(year==0)) //没有修改标志，正常显示{for(k=0;k<3;k++){temp=0x01;for(i=0;i<6;i++){P0=0x00; //段选端口j=buffer[i];P0=led[j];P1=~temp; //位选端口temp<<=1;for(m=0;m<200;m++);}}}else //若有修改标志，则按以下标志分别显示{if(sec==1||day==1){P1=0x1f;i=buffer[5];P0=led[i];for(m=0;m<200;m++);P1=0x2f;j=buffer[4];P0=led[j];for(m=0;m<200;m++);}if(min==1||rmin==1||mon==1){P1=0x3b;i=buffer[2];P0=led[i];for(m=0;m<200;m++);P1=0x37;j=buffer[3];P0=led[j];for(m=0;m<200;m++);}if(hour==1||rhour==1||year==1) {P1=0x3e;i=buffer[0];P0=led[i];for(m=0;m<200;m++);P1=0x3d;j=buffer[1];P0=led[j];for(m=0;m<200;m++);}}}//**********************************LED显示函数【完】unsigned char keytest(){unsigned char c;P2=0x78; //检测是否有键按下c=P2;c=c&0x78;return(c);}//******************************************键盘检测函数【完】unsigned char search(){unsigned char a,b,c,d,e;c=0x3f;a=0; //行号while(1){P2=c;d=P2;d=d&0x07;if(d==0x03){b=0;break;} //列号else if(d==0x05){b=1;break;}else if(d==0x06){b=2;break;}a++;c>>=1;if(a==5){a=0;c=0x3f;}}e=a*3+b;do{display(dis_p);}while((d=keytest())!=0x78);return(e);}//***********************************************查键值函数【完】void alarm(){if((clockbuf[0]==bellbuf[0])&&(clockbuf[1]==bellbuf[1])){P2_7=1;rtim=1;if(count==10){count=0;P2_7=0;arm=0;rtim=0;}}}//****************************************闹钟判断启动函数【完】void ftion0(){TR0=0;rhour=0;rmin=0;dis_p=clockbuf;rtimdata=0;timdata++;switch(timdata){case 0x01:sec=1;break;case 0x02:sec=0;min=1;break;case 0x03:min=0;hour=1;break;case 0x04:timdata=0;hour=0;TR0=1;break;default:break;}}//*********************************************时钟设置函数【完】void ftion1(){if(TR0==0) TR0=1;sec=0;min=0;hour=0;dis_p=bellbuf;timdata=0;rtimdata++;switch(rtimdata){case 0x01:rmin=1;break;case 0x02:rmin=0;rhour=1;break;case 0x03:rtimdata=0;rhour=0;arm=1;dis_p=clockbuf;break;default:break;}}//*********************************************闹钟设置函数【完】void ftion3(){if(TR0==0) TR0=1;day=0;mon=0;year=0;dis_p=date;timdata=0;rtimdata=0;dtimdata++;switch(dtimdata){case 0x01:day=1;break;case 0x02:day=0;mon=1;break;case 0x03:mon=0;year=1;break;case 0x04:dtimdata=0;year=0;dis_p=clockbuf;break;default:break;}}//*************************************************日期修改函数【完】void minus(){if(sec==1){if(0==clockbuf[2]) clockbuf[2]=59;else clockbuf[2]--;}else if(min==1){if(0==clockbuf[1]) clockbuf[1]=59;else clockbuf[1]--;}else if(hour==1){if(or==0) //判断进制{if(0==clockbuf[0]) clockbuf[0]=23;else clockbuf[0]--;}if(or==1){if(1==clockbuf[0]) clockbuf[0]=12;else clockbuf[0]--;}}else if(rmin==1){if(bellbuf[1]==0) bellbuf[1]=59;else bellbuf[1]--;}else if(rhour==1){if(or==0){if(bellbuf[0]==0) bellbuf[0]=23;else bellbuf[0]--;}if(or==1){if(bellbuf[0]==1) bellbuf[0]=12;else bellbuf[0]--;}}else if(day==1){if(date[2]==1) date[2]=31;else date[2]--;}else if(mon==1){if(date[1]==1) date[1]=12;else date[1]--;}else if(year==1){if(date[0]==1) date[0]=99;else date[0]--;}}//*************************************减1修改功能函数【完】void cum(){if(sec==1){if(59==clockbuf[2]) clockbuf[2]=0;else clockbuf[2]++;}else if(min==1){if(59==clockbuf[1]) clockbuf[1]=0;else clockbuf[1]++;}else if(hour==1){if(or==0) //判断进制{if(23==clockbuf[0]) clockbuf[0]=0;else clockbuf[0]++;}if(or==1){if(12==clockbuf[0]) clockbuf[0]=1;else clockbuf[0]++;}}else if(rmin==1){if(bellbuf[1]==59) bellbuf[1]=0;else bellbuf[1]++;}else if(rhour==1){if(or==0){if(bellbuf[0]==23) bellbuf[0]=0;else bellbuf[0]++;}if(or==1){if(bellbuf[0]==12) bellbuf[0]=1;else bellbuf[0]++;}}else if(day==1){if(date[2]==31) date[2]=1;else date[2]++;}else if(mon==1){if(date[1]==12) date[1]=1;else date[1]++;}else if(year==1){if(date[0]==99) date[0]=0;else date[0]++;}}//*************************************加1修改功能函数【完】void jinzhi(){if(or==0) or=1;else or=0;}//***********************************进制修改控制函数【完】void riqi(){if(ri==0){dis_p=date;}if(ri==1){dis_p=clockbuf;}ri++;if(ri==2) ri=0;}//********************************日期控显示函数【完】void stopwatch(){if(mb==0){dis_p=stop;mb=1;}else{mb=0;dis_p=clockbuf;}}//************秒表**********秒表**********秒表函数【完】void clock() interrupt 1{EA=0;if(msec1!=0x14) msec1++; //6MHz晶振定时10mselse{msec1=0;if(msec2!=100) msec2++; //定时1selse{if(rtim==1) count++; //闹钟启动标志计时10smsec2=0;if(clockbuf[2]!=59) clockbuf[2]++;else{clockbuf[2]=0;if(clockbuf[1]!=59) clockbuf[1]++;else{clockbuf[1]=0;if(or==0){if(clockbuf[0]!=23) clockbuf[0]++;else{clockbuf[0]=0;if((date[1]==1)||(date[1]==1)||(date[1]==1)||(date[1]==3)||(date[ 1]==5)||(date[1]==7)||(date[1]==8)||(date[1]==10)||(date[1]==12)){if(date[2]!=30) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if((date[1]==4)||(date[1]==6)||(date[1]==9)||(date[1]==11)){if(date[2]!=29) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if(date[1]==2){if((((date[0]%4==0)&&(date[0]%100!=0))||(date[0]%400==0))){if(date[2]!=28) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}else{if(date[2]!=27) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}}}}if(or==1){if(clockbuf[0]!=12) clockbuf[0]++;else{clockbuf[0]=0;if((date[1]==1)||(date[1]==1)||(date[1]==1)||(date[1]==3)||(date[ 1]==5)||(date[1]==7)||(date[1]==8)||(date[1]==10)||(date[1]==12)){if(date[2]!=30) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if((date[1]==4)||(date[1]==6)||(date[1]==9)||(date[1]==11)){if(date[2]!=29) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if(date[1]==2){if((((date[0]%4==0)&&(date[0]%100!=0))||(date[0]%400==0))){if(date[2]!=28) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}else{if(date[2]!=27) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}}}}}}}}EA=1;}//*******************************定时器0中断函数【完】void miaobiao() interrupt 3{TH1=(65536-10000)/256;TL1=(65536-10000)%256;if(stop[2]!=99) stop[2]++;else{stop[2]=0;if(stop[1]!=59) stop[1]++;else{stop[1]=0;if(stop[0]!=59) stop[0]++;else stop[0]=0;}}}//***********************************定时器1中断函数【完】。

引言随着生活节奏的日益加快，人们的时间观也越来越重，同时对电子钟表、日历的需求也随之提高。

因此，研究实用电子时钟及其扩展应用，有着非常现实的意义，具有很大的实用价值。

本系统程序由主程序、中断服务函数和多个子函数构成。

主函数主要完成各子函数和中断函数的初始化。

定时中断函数主要完成时钟芯片的定时扫描及键盘扫描。

时钟芯片的读写函数主要是将时间、日历信息读出来，并把要修改具体值写入时钟芯片内部。

系统的硬件设计与电路原理电路设计框图系统硬件概述本电路是由AT89S52单片机为控制核心，具有在线编程功能、低功耗、能在3V的超低压工作。

时钟电路由DS1302提供，它是一种高性能、低功耗、带RAM的实时时钟电路，它可以对年、月、日、周日、时、分、秒进行计时，工作电压为2.5V～5.5V。

采用三线接口与CPU进行同步通信，并可采用突发方式一次传送多个字节的时钟信号或RAM数据。

DS1302内部有一个31×8的用于临时性存放数据的RAM寄存器。

可产生年、月、日、周日、时、分、秒，具有使用寿命长、精度高和低功耗等特点，同时具有掉电自动保存功能。

主控制模块单片机主控制模块的设计AT89S52单片机为40引脚双列直插芯片，有四个I/O口P0，P1，P2，P3，MCS-51单片机共有4个8位的I/O口（P0、P1、P2、P3），每一条I/O线都能独立地作输出或输入。

时钟电路模块时钟电路模块的设计DS1302的引脚排列如图3所示，其中Vcc1为后备电源，Vcc2为主电源。

在主电源关闭的情况下，也能保持时钟的连续运行。

DS1302由Vcc1或Vcc2两者中的较大者供电。

当Vcc2大于Vcc1+0.2V时，Vcc2给DS1302供电；当Vcc2小于Vcc1时，DS1302由Vcc1供电。

X1和X2是振荡源，外接32.768KHz晶振。

RST是复位/片选线，通过把RST输入驱动置高电平来启动所有的数据传送。

RST输入有两种功能：首先，RST接通控制逻辑，允许地址/命令序列送入移位寄存器；其次，RST提供终止单字节或多字节数据的传送手段。

（2）31 8 位暂存数据存储RAM（3）串行 I/O 口方式使得管脚数量最少（4）宽范围工作电压2.0 5.5V（5）工作电流 2.0V 时,小于300nA（6）读/写时钟或RAM 数据时有两种传送方式单字节传送和多字节传送字符组方式（7）8 脚DIP 封装或可选的8 脚SOIC 封装根据表面装配（8）简单 3 线接口（9）与 TTL 兼容Vcc=5V（10）可选工业级温度范围-40~+85优点:串行接口的日历时钟芯片,使用简单,接口容易,与微型计算机连线较少等特点,在单片机系统尤其是手持式信息设备中己得到了广泛的应用。

所以，最终选择串行时钟芯片DS1302，DS1302的管脚图如图2所示。

图2 DS1302管脚图1.2显示模块选择方案一:LED数码管显示数码管显示比较常用的是采用CD4511和74LS138实现数码转换,数码显示分动态显示和静态显示,静态显示具有锁存功能,可以使数据显示得很清楚,但浪费了一些资源。

目前单片机数码管普通采用动态显示。

编程简单,但只能显示数字,不能显示中文。

方案二:LCD1602能够显示英文和数字。

1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”。

所以最终选择LCD1602。

2．项目功能模块2.1 89C51模块Mcs-51单片机管脚图图如图3所示：单片机管脚图2.2 1602液晶显示模块1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”。

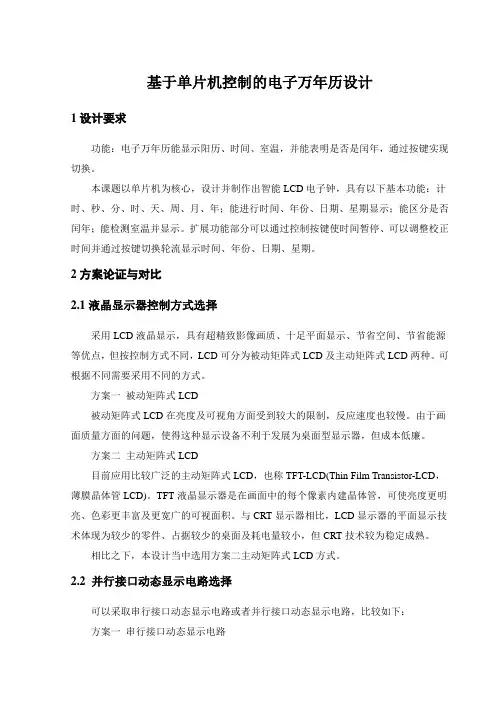

基于单片机控制的电子万年历设计1设计要求功能：电子万年历能显示阳历、时间、室温，并能表明是否是闰年，通过按键实现切换。

本课题以单片机为核心，设计并制作出智能LCD电子钟，具有以下基本功能：计时、秒、分、时、天、周、月、年；能进行时间、年份、日期、星期显示；能区分是否闰年；能检测室温并显示。

扩展功能部分可以通过控制按键使时间暂停、可以调整校正时间并通过按键切换轮流显示时间、年份、日期、星期。

2方案论证与对比2.1液晶显示器控制方式选择采用LCD液晶显示，具有超精致影像画质、十足平面显示、节省空间、节省能源等优点，但按控制方式不同，LCD可分为被动矩阵式LCD及主动矩阵式LCD两种。

可根据不同需要采用不同的方式。

方案一被动矩阵式LCD被动矩阵式LCD在亮度及可视角方面受到较大的限制，反应速度也较慢。

由于画面质量方面的问题，使得这种显示设备不利于发展为桌面型显示器，但成本低廉。

方案二主动矩阵式LCD目前应用比较广泛的主动矩阵式LCD，也称TFT-LCD(Thin Film Transistor-LCD，薄膜晶体管LCD)。

TFT液晶显示器是在画面中的每个像素内建晶体管，可使亮度更明亮、色彩更丰富及更宽广的可视面积。

与CRT显示器相比，LCD显示器的平面显示技术体现为较少的零件、占据较少的桌面及耗电量较小，但CRT技术较为稳定成熟。

相比之下，本设计当中选用方案二主动矩阵式LCD方式。

2.2 并行接口动态显示电路选择可以采取串行接口动态显示电路或者并行接口动态显示电路，比较如下：方案一串行接口动态显示电路利用8051系列单片机内部的串行接口，也可以实现动态显示及键盘处理。

这样不但可以节省8051的并行I/O接口，而且在大多数不用单行口的情况下，可免于扩展接口。

在这种方法中，串行口工作在方式0状态，相当于一个移位寄存器，其输入/输出通过RXD引脚，移位脉冲则由TXD输出。

每次输入或输出8位数据（一个字节）。

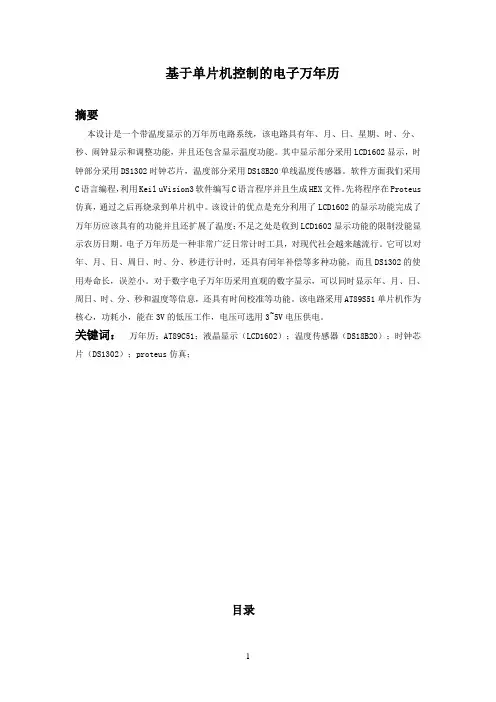

基于单片机控制的电子万年历摘要本设计是一个带温度显示的万年历电路系统，该电路具有年、月、日、星期、时、分、秒、闹钟显示和调整功能，并且还包含显示温度功能。

其中显示部分采用LCD1602显示，时钟部分采用DS1302时钟芯片，温度部分采用DS18B20单线温度传感器。

软件方面我们采用C语言编程，利用Keil uVision3软件编写C语言程序并且生成HEX文件。

先将程序在Proteus 仿真，通过之后再烧录到单片机中。

该设计的优点是充分利用了LCD1602的显示功能完成了万年历应该具有的功能并且还扩展了温度；不足之处是收到LCD1602显示功能的限制没能显示农历日期。

电子万年历是一种非常广泛日常计时工具，对现代社会越来越流行。

它可以对年、月、日、周日、时、分、秒进行计时，还具有闰年补偿等多种功能，而且DS1302的使用寿命长，误差小。

对于数字电子万年历采用直观的数字显示，可以同时显示年、月、日、周日、时、分、秒和温度等信息，还具有时间校准等功能。

该电路采用AT89S51单片机作为核心，功耗小，能在3V的低压工作，电压可选用3~5V电压供电。

关键词：万年历；AT89C51；液晶显示（LCD1602）；温度传感器（DS18B20）；时钟芯片（DS1302）；proteus仿真；目录摘要 (1)目录 (1)1引言： (2)2设计方案 (3)2.2模块选择 (4)2.3方案框图 (4)3 软件实现 (5)3.1流程图 (5)3.2程序编写 (6)3.3运行程序生成hex文件 (12)4 proteus仿真 (13)4.1软件简介 (13)4.2 Proteus电路仿真与调试 (14)5 PCB制版 (21)5.1 绘制电路原理图并仿真调试 (21)5.2加载网络表及元件封装 (21)5.3规划电路板并设置相关参数 (23)5.4元件布局及调整 (24)5.5布线并调整 (25)5.6输出及制作PCB (26)总结 (27)参考文献 (28)致谢 (29)1引言：随着微电子技术的高速发展，单片机在国民经济的个人领域得到了广泛的运用。

#include<STC12C5A.h>#define uchar unsigned char#define uint unsigned int//----端口定义---sbit ACC_7=ACC^7;sbit RST1=P2^5;sbit IO=P2^6;sbit SCLK=P2^7;sbit k1=P3^2;sbit k2=P3^3;sbit k3=P2^2;sbit k4=P2^3;//uchar wei[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; // 数码的位选，左到右uchar tab_1302[7]={45,50,11,19,1,1,15};uchar tab_time[8]={0,0,10,0,0,10,0,0}; //时间uchar tab_day[8]={0,0,10,0,0,10,0,0,}; //年月日uchar tab_num[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xbf};//0 1 2 3 4 5 6 7 8 9 - {"0123456789-"}////////////=============函数声明============////////////////void display_time();void delayms(uint);void display_day();void ds1302(); //获取DS1302的时间void ds1302_init(); //DS1302的初始化void write1302(uchar,uchar); //指定地址向DS1302写数据uchar read1302(uchar); //指定地址向DS1302读数据void ds1302();void int0_init();/////////=======中断初始化=======///////////void int0_init(){EX0=1;IT0=1;EX1=1;IT1=1;EA=1;}///////////========时间显示======///////////// void display_time(){P1=0x7f;P0=tab_num[tab_time[7]];delayms(10);P1=0xbf;P0=tab_num[tab_time[6]];delayms(10);P1=0xdf;P0=tab_num[tab_time[5]];delayms(10);P1=0xef;P0=tab_num[tab_time[4]];delayms(10);P1=0xf7;P0=tab_num[tab_time[3]];delayms(10);P1=0xfb;P0=tab_num[tab_time[2]];delayms(10);P1=0xfd;P0=tab_num[tab_time[1]];delayms(10);P1=0xfe;P0=tab_num[tab_time[0]];delayms(10);}//////////=========延时函数========//////////////// void delayms(uint x){int i,j;for(i=x;i>=0;i--)for(j=0;j<=110;j++);}//////////=======日期显示======///////////void display_day(){P1=0x7f;P0=tab_num[tab_day[7]];delayms(10);P1=0xbf;P0=tab_num[tab_day[6]];delayms(10);P1=0xdf;P0=tab_num[tab_day[5]];delayms(10);P1=0xef;P0=tab_num[tab_day[4]];delayms(10);P1=0xf7;P0=tab_num[tab_day[3]];delayms(10);P1=0xfb;P0=tab_num[tab_day[2]];delayms(10);P1=0xfd;P0=tab_num[tab_day[1]];delayms(10);P1=0xfe;P0=tab_num[tab_day[0]];delayms(10);}////////////=========DS1302初始化======//////////// void ds1302_init() //DS1302初始化，设置初始时间{uchar i,add;add=0x80;write1302(0x8e,0x00);for(i=0;i<7;i++){write1302(add,tab_1302[i]);add+=2;}/* write1302(0x80,0x50); // 秒...write1302(0x82,0x59); // 分write1302(0x84,0x23); // 时write1302(0x86,0x19); // 日write1302(0x88,0x01); // 月write1302(0x8a,0x01); // 周write1302(0x8c,0x15); // 年*/write1302(0x8e,0x80);}//////////============从DS1302获取数据============///////////// uchar read1302(uchar add){uchar i,temp,dat1,dat2;RST1=0;SCLK=0;RST1=1;for(i=8;i>0;i--) //发送地址{SCLK=0;temp=add;IO=(bit)(temp&0x01);add>>=1;SCLK=1;}for(i=8;i>0;i--) //读取数据{ACC_7=IO;SCLK=1;ACC>>=1;SCLK=0;}RST1=0;dat1=ACC;dat2=dat1/16;dat1=dat1%16;dat1=dat1+dat2*10;return(dat1);}/////////============向DS1302写入数据程序================//////////// void write1302(uchar add,uchar dat){uchar i,temp;RST1=0;SCLK=0;RST1=1;for(i=0;i<8;i++) //发送地址{SCLK=0;temp=add;IO=(bit)(temp&0x01);add>>=1;SCLK=1;}temp=(dat/10<<4)|(dat%10);for(i=0;i<8;i++) //发送数据{SCLK=0;IO=(bit)(temp&0x01);temp>>=1;SCLK=1;}RST1=0;}/////////-------------获取DS1302的时间-----------////////void ds1302(){uchar i,add=0x81;write1302(0x8e,0x00); //允许向DS1302写入数据for(i=0;i<7;i++){tab_1302[i]=read1302(add); //获得的数据已转换为十进制add+=2;}write1302(0x8e,0x80); //获取完一次时间，禁止向DS1302写入数据，提高可靠}///////////============转换函数============///////////void change(){tab_time[0]=tab_1302[2]/10; //小时十位tab_time[1]=tab_1302[2]%10; //小时个位tab_time[3]=tab_1302[1]/10; //分十位tab_time[4]=tab_1302[1]%10; //分个位tab_time[6]=tab_1302[0]/10; //秒十位tab_time[7]=tab_1302[0]%10; //秒个位tab_day[0]=tab_1302[6]/10; //年十位tab_day[1]=tab_1302[6]%10; //年个位tab_day[3]=tab_1302[4]/10; //月十位tab_day[4]=tab_1302[4]%10; //月个位tab_day[6]=tab_1302[3]/10; //日十位tab_day[7]=tab_1302[3]%10; //日个位}////////////========主函数=======///////////// void main(){P2M0=0xff;P2M1=0;ds1302_init();int0_init();while(1){ds1302();change();display_time();while(!k4){ds1302();change();display_day();}}}/////========time=========////////////void int0() interrupt 0{uchar ky=0,n1,n2,n3=1,flag=1;while(flag!=0){write1302(0x8e,0x00);write1302(0x80,0x80|tab_1302[0]);P1=0xdf;P0=tab_num[tab_time[5]];delayms(10);P1=0xfb;P0=tab_num[tab_time[2]];delayms(10);if(k3==0){delayms(50);if(k3==0){ky++;while(!k3);if(ky==5){ky=0;}}}//////////=======1========////////if(ky==1){n1=tab_1302[0];if(k4==0){delayms(30);if(k4==0){n1++;while(!k4);if(n1>=60)n1=0;}}tab_1302[0]=n1;change();P1=0x7f;P0=tab_num[tab_time[7]];delayms(10);P1=0xbf;P0=tab_num[tab_time[6]];delayms(10);}////////=======2======////////if(ky==2){n2=tab_1302[1];if(k4==0){delayms(30);if(k4==0){n2++;while(!k4);if(n2>=60)n2=0;}}tab_1302[1]=n2;change();P1=0xef;P0=tab_num[tab_time[4]];delayms(10);P1=0xf7;P0=tab_num[tab_time[3]];delayms(10);P1=0x7f;P0=tab_num[tab_time[7]];delayms(10);P1=0xbf;P0=tab_num[tab_time[6]];delayms(10);}/////==3==///if(ky==3){n3=tab_1302[2];if(k4==0){delayms(10);if(k4==0){n3++;while(!k4);if(n3==24)n3=1;}}tab_1302[2]=n3;change();P1=0xfd;P0=tab_num[tab_time[1]];delayms(10);P1=0xfe;P0=tab_num[tab_time[0]];delayms(10);P1=0xef;P0=tab_num[tab_time[4]];delayms(10);P1=0xf7;P0=tab_num[tab_time[3]];delayms(10);P1=0x7f;P0=tab_num[tab_time[7]];delayms(10);P1=0xbf;P0=tab_num[tab_time[6]];delayms(10);}//////===4====////if(ky==4){flag=0;ds1302_init();}}}/////////////=============day================///////////// void int1() interrupt 2{uchar ky=0,n1,n2=1,n3=1,flag=1;while(flag!=0){write1302(0x8e,0x00);write1302(0x80,0x80|tab_1302[0]);P1=0xdf;P0=tab_num[tab_day[5]];delayms(10);P1=0xfb;P0=tab_num[tab_day[2]];delayms(10);if(k3==0){delayms(50);if(k3==0){ky++;while(!k3);if(ky==5){ky=0;}}}//////////=======1========////////if(ky==1){n1=tab_1302[6];if(k4==0){delayms(30);if(k4==0){n1++;while(!k4);if(n1==50)n1=0;}}tab_1302[6]=n1;change();P1=0xfd;P0=tab_num[tab_day[1]];delayms(10);P1=0xfe;P0=tab_num[tab_day[0]];delayms(10);}////////=======2======////////if(ky==2){n2=tab_1302[4];if(k4==0){delayms(30);if(k4==0){n2++;while(!k4);if(n2==13)n2=1;}}tab_1302[4]=n2;change();P1=0xfd;P0=tab_num[tab_day[1]];delayms(10);P1=0xfe;P0=tab_num[tab_day[0]];delayms(10);P1=0xef;P0=tab_num[tab_day[4]];delayms(10);P1=0xf7;P0=tab_num[tab_day[3]];delayms(10);}/////==3==///if(ky==3){n3=tab_1302[3];if(k4==0){delayms(10);if(k4==0){n3++;while(!k4);if(n3==31)n3=1;}}tab_1302[3]=n3;change();P1=0x7f;P0=tab_num[tab_day[7]];delayms(10);P1=0xbf;P0=tab_num[tab_day[6]];delayms(10);P1=0xef;P0=tab_num[tab_day[4]];delayms(10);P1=0xf7;P0=tab_num[tab_day[3]];delayms(10);P1=0xfd;P0=tab_num[tab_day[1]];delayms(10);P1=0xfe;P0=tab_num[tab_day[0]];delayms(10);}if(ky==4){flag=0;ds1302_init();}}}。

基于单片机的多功能电子万年历设计引言在现代社会中，计算机及其应用已经成为我们生活中不可或缺的一部分。

计算机科技的发展不仅使我们的生活更加便捷，还为我们提供了更多的娱乐和功能选择。

在这样一个科技高度发达的时代，电子万年历作为一种基于单片机技术的应用产品，正逐渐走进人们的生活。

而本文将着重对基于单片机的多功能电子万年历进行设计与实现。

一、设计目标本次设计主要是基于单片机的多功能电子万年历。

设计目标包括：1.显示日期、时间和星期几的功能。

2.具备日历计算功能，能够计算今天是该年的第几天，该周的第几天等信息。

3.具备闹钟和定时器功能。

二、设计思路基于单片机的多功能电子万年历的设计理念是通过单片机与LCD显示屏、温度传感器、按键等外设组合实现多种功能。

具体实现步骤如下：1. 使用单片机和RTC（Real-Time Clock）芯片实现时间的获取和处理。

RTC芯片可以提供准确的时钟信息，单片机可以通过与RTC芯片的通信来读取时钟信息，并进行相应的处理。

2.使用单片机与LCD显示屏进行通信，将获取的时间、日期和星期信息显示在LCD显示屏上。

3.设计按键接口，通过按键的触发实现切换功能或进行相应操作。

例如，通过按键的触发可以实现日期、时间的调整，以及闹钟和定时器的设置等。

4.使用单片机和温度传感器实现温度测量功能。

通过温度传感器读取当前温度信息，并将其显示在LCD屏幕上。

5.使用定时器功能实现闹钟和定时器的功能。

单片机可以通过定时器来控制闹钟和定时器的开启与关闭，并通过LCD屏幕上的显示提醒用户。

三、电路设计本次设计中需要使用的元器件主要包括单片机、RTC芯片、LCD显示屏、温度传感器和按键。

其中，单片机为本次设计的核心控制器，RTC芯片用于提供准确的时钟信息，LCD显示屏用于显示时间、日期和其他信息，温度传感器用于测量当前温度信息，按键用于触发相应的操作。

四、软件设计本次设计中需要编写相应的软件程序，用于读取RTC芯片提供的时钟信息，并将其显示在LCD屏幕上。

摘要摘要随着科技的快速发展，时间的流逝,从观太阳、摆钟到现在电子钟，人类不断研究，不断创新纪录。

美国DALLAS公司推出的具有涓细电流充电能的低功耗实时时钟电路DS1302。

它可以对年、月、日、周日、时、分、秒进行计时，还具有闰年补偿等多种功能，而且DS1302的使用寿命长，误差小。

对于数字电子万年历采用直观的数字显示，可以同时显示年、月、日、周日、时、分、秒信息，还具有时间校准等功能。

本设计以数字集成电路技术为基础，单片机技术为核心。

软件设计采用模块化结构，C语言编程。

系统通过LCD显示数据，可以显示公历日期（年、月、日、时、分、秒）以及星期。

在内容安排上首先描述系统硬件工作原理，着重介绍了各硬件接口技术和各个接口模块；其次，详细的阐述了程序的各个模块和实现过程。

具体实现功能：（1）显示年月日时分秒及星期信息（2）具有可调整日期和时间功能关键词：万年历单片机DS1302目录目录摘要 (I)第一章方案论证 (1)1.1单片机芯片的选择方案和论证 (1)1.2显示模块选择方案和论证 (1)1.3时钟芯片的选择方案和论证 (1)1.4电路设计最终方案决定 (2)第二章系统的硬件设计与实现 (3)2.1 总体电路 (3)2.2单片机主控制模块的设计 (3)2.2.1 AT89S52的介绍 (3)2.2.2 单片机主控制模块介绍 (5)2.3 时钟模块设计 (5)2.3.1 DS1302的性能特性 (5)2.3.2 DS1302数据操作原理 (6)2.3.3 DS1302与AT89S52接口电路设计 (7)2.4显示模块的设计 (8)2.4.1 LCM1602介绍 (8)2.4.2 LCM1602与单片机的接口 (9)第三章系统的软件设计 (11)3.1程序总体描述 (11)3.2模块程序描述 (11)第四章PROTEUS仿真 (13)4.1 PROTEUS工作界面 (13)4.2 PROTEUS功能仿真 (13)第五章测试与结果分析 (15)5.1测试仪器 (15)5.2硬件测试 (15)5.3软件测试 (16)5.4 测试结果分析与结论 (16)5.4.1 测试结果分析 (16)5.4.2 测试结论 (16)第六章总结与展望 (17)致谢 (19)参考文献 (21)附录1 系统电路图 (23)附录2 系统程序 (24)第一章方案论证第一章方案论证1.1单片机芯片的选择方案和论证方案一:采用89C51芯片作为硬件核心，采用Flash ROM，内部具有4KB ROM 存储空间,能于3V的超低压工作,而且与MCS-51系列单片机完全兼容,但是运用于电路设计中时由于不具备ISP在线编程技术, 当在对电路进行调试时，由于程序的错误修改或对程序的新增功能需要烧入程序时，对芯片的多次拔插会对芯片造成一定的损坏。

基于STCC单片机的多功能电子万年历————————————————————————————————作者：————————————————————————————————日期：摘要本文介绍了基于STC89C52单片机的多功能电子万年历的硬件结构和软硬件设计方法。

本设计由数据显示模块、温度采集模块、时间处理模块和调整设置模块四个模块组成。

系统以STC89C52单片机为控制器，以串行时钟日历芯片DS1302记录日历和时间，它可以对年、月、日、时、分、秒进行计时，还具有闰年补偿等多种功能。

温度采集选用DS18B20芯片，万年历采用直观的数字显示，数据显示采用1602A液晶显示模块，可以在LCD上同时显示年、月、日、周日、时、分、秒，还具有时间校准等功能。

此万年历具有读取方便、显示直观、功能多样、电路简洁、成本低廉等诸多优点，具有广阔的市场前景。

关键字：万年历温度计液晶显示ABSTRACTThis paper introduces the based on STC89C52 multi-function electronic calendar of the hardware structure and software and hardware design method. This design by data display module, temperature acquisition module, time processing module and set module four modules. With STC89C52 single-chip microcomputer system for the controller to serial clock calendar chip DS1302 record calendar and time, it can be to date and time, minutes and seconds for the time, also has a leap year compensation and other functions. Temperature gathering choose DS18B20 chip, calendar by using object digital display, data showed that the 1602 A liquid crystal display module, can be in the LCD shows at the same time year, month, day, Sunday, when, minutes and seconds, still have time calibration etc. Function. This calendar has read the convenient, direct display, functional diversity, simple circuit, low cost, and many other advantages, has a broad market prospect.Key words：Perpetual Calendar thermometer LCD display目录摘要 (III)ABSTRACT (IV)前言 (VI)1 绪论 01.1 课题研究的背景 01.2课题的研究目的与意义 01.3课题解决的主要内容 02 系统的方案设计与论证 (1)2.1单片机芯片设计与论证 (2)2.2按键控制模块设计与论证 (2)2.3时钟模块设计与论证 (2)2.4温度采集模块设计与论证 (3)2.5显示模块模块设计与论证 (3)3 系统硬件的设计 (4)3.1 STC89C52单片机 (4)3.2时钟芯片DS1302接口设计与性能分析 (7)3.3温度芯片DS18B20接口设计与性能分析 (11)3.4 LCD显示模块 (16)3.5按键模块设计 (17)3.6复位电路的设计 (18)4 系统的软件设计 (20)4.1主程序流程图的设计 (20)4.2 程序设计 (21)5 系统的机体设计 (27)5.1系统的模块组成 (27)5.2 功能实现 (27)结论 (29)参考文献 (30)致谢 (31)附录 (32)前言随着科技的快速发展，时间的流逝,从观太阳、摆钟到现在电子钟，人类不断研究，不断创新纪录。

基于单片机的电子时钟的设计与实现电子时钟是一种使用微处理器或单片机作为主控制器的数字时钟。

它不仅能够显示当前时间，还可以具备其他附加功能，如闹钟、日历、温度显示等。

一、设计目标设计一个基于单片机的电子时钟，实现以下功能：1.显示时间：小时、分钟和秒钟的显示，采用7段LED数码管来显示。

2.闹钟功能：设置闹钟时间，到达设定的时间时会发出提示音。

3.日历功能：显示日期、星期和月份。

4.温度显示：通过温度传感器获取当前环境温度，并显示在LED数码管上。

5.键盘输入和控制：通过外部键盘进行时间、日期、闹钟、温度等参数的设置和调整。

二、硬件设计1.单片机选择：选择一款适合的单片机作为主控制器，应具备足够的输入/输出引脚、中断和定时器等功能，如STC89C522.时钟电路：使用晶振为单片机提供稳定的时钟源。

3.7段LED数码管：选择合适的尺寸和颜色的数码管，用于显示小时、分钟和秒钟。

4.温度传感器：选择一款适合的温度传感器，如DS18B20，用于获取环境温度。

5.喇叭：用于发出闹钟提示音。

6.外部键盘：选择一款适合的键盘，用于设置和调整时间、日期、闹钟等参数。

三、软件设计1.初始化：设置单片机定时器、外部中断和其他必要的配置。

2.时间显示：通过定时器中断，更新时间，并将小时、分钟和秒钟分别显示在相应的LED数码管上。

3.闹钟功能：设置闹钟时间，定时器中断检测当前时间是否与闹钟时间一致，若一致则触发警报。

4.日历功能：使用定时器中断，更新日期、星期和月份，并将其显示在LED数码管上。

5.温度显示：通过定时器中断，读取温度传感器的数据，并将温度显示在LED数码管上。

6.键盘输入和控制：通过外部中断，读取键盘输入，并根据输入进行相应的操作，如设置时间、闹钟、日期等。

7.警报控制：根据设置的闹钟时间，触发警报功能，同时根据用户的设置进行控制。

四、测试与调试完成软件设计后，进行系统测试与调试，包括验证显示时间、日期、温度等功能的准确性，以及闹钟和警报功能的触发与控制。

单片机课程设计报告万年历的设计基于51单片机的万年历摘要：电子万年历是一种非常广泛日常计时工具，对现代社会越来越流行。

它可以对年、月、日、周日、时、分、秒进行计时，使用寿命长，误差小。

对于数字电子万年历采用直观的数字显示，可以同时显示年、月、日、周日、时、分、秒和温度等信息，还具有时间校准等功能。

该电路采用AT89S52单片机作为核心，功耗小，能在3V的低压工作，电压可选用3~5V电压供电。

本设计是基于51系列的单片机进行的电子万年历设计，可以显示年月日时分秒及周信息，具有可调整日期和时间功能。

在设计的同时对单片机的理论基础和外围扩展知识进行了比较全面准备。

万年历的设计过程在硬件与软件方面进行同步设计。

硬件部分主要由AT89C52单片机，LCD显示电路，以及调时按键电路等组成。

在单片机的选择上本人使用了AT89C52单片机，该单片机适合于许多较为复杂控制应用场合。

显示器使用了1602液晶显示，并且使用蜂鸣器实现了整点报警的功能，温度测试的功能实现使用了DS18B20，并实现了温度过高或过低时的温度报警。

软件方面主要包括日历程序、时间调整程序，显示程序等。

程序采用C语言编写。

所有程序编写完成后，在KeilC51软件中进行调试，确定没有问题后，在Proteus软件中嵌入单片机内进行仿真，并最终实现基本要求。

综上所述此万年历具有读取方便、显示直观、功能多样、电路简洁、成本低廉等诸多优点，符合电子仪器仪表的发展趋势，具有广阔的市场前景。

一、设计要求基本要求：1，8 个数码管上显示,显示时间的格式为（假如当前时间是19:32:20）“19-32-20”；2，具有日历功能；③时间可以通过按键调整。

发挥部分：④具有闹钟功能（可以设定多个）。

二：总体设计电路设计框图系统硬件概述本电路是由AT89S52单片机为控制核心，具有在线编程功能，低功耗，能在3V超低压工作；时钟电路由单片机定时功能提供；温度的采集由DS18B20构成，它具有独特的单线接口方式，DS18B20在与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯，使用时不需要额外的外围电路。

目录一、设计任务二、设计方案三、硬件及电路设计四、程序设计及流程图五、设计体会一、设计任务利用单片机及外围接口电路（键盘接口和显示接口电路）设计制作一个电子日历时钟系统。

使用液晶显示器将日期，时间实时显示出来，并且能够通过按钮修改日期，完成实时操作并具有闹铃功能。

二、设计方案硬件选择:单片机AT89C51,DS1302时钟芯片,SED1520液晶控制器接口芯片：74LS138,74LS373,片选CS0三、硬件及电路设计（一）实验所用芯片简要介绍1、主控芯片采用单片机AT89C51AT89C51是一种带4K字节FLASH存储器（FPEROM—Flash Programmable and Erasable Read Only Memory）的低电压、高性能CMOS 8位微处理器，俗称单片机，与AT80C51引脚和指令系统完全兼容，可擦除只读存储器可以反复擦除1000次。

AT89C51共有128×8位内部RAM ，32可编程I/O线，两个16位定时器/计数器，5个中断源，采用全静态工作，三级程序存储器锁定和可编程串行通道，工作频率为0Hz-24MHz。

另外片内内置振荡器和时钟电路，低功耗的闲置和掉电模式。

2、实时时钟部分采用DS1302DS1302 是美国DALLAS公司推出的一种高性能、低功耗、带RAM 的实时时钟电路，它可以对年、月、日、周日、时、分、秒进行计时，具有闰年补偿功能，工作电压为 2.5V～5.5V。

采用三线接口与CPU 进行同步通信，并可采用突发方式一次传送多个字节的时钟信号或RAM数据。

DS1302内部有一个31×8的用于临时性存放数据的RAM寄存器。

DS1302是DS1202的升级产品，与DS1202兼容，但增加了主电源/后备电源双电源引脚，同时提供了对后备电源进行涓细电流充电的能力。

3、SED1520液晶控制器SED1520液晶显示驱动器是一种点阵图形式液晶显示驱动器，它可直接与8位微处理器相连，集行、列驱动器于一体，因此使用起来十分方便，作为内藏式控制器被广泛应用于点阵数较少的液晶显示模块，内置显示RAM区RAM容量为2560位，RAM中的1位数据控制液晶屏上一个点的亮灭状态：“1”表示亮，“0”表示暗，具有16个行驱动口和16个列驱动口，可直接与80系列微处理器相连，亦可直接与68系列微处理器相连。

毕业论文（设计）基于单片机进行实时日历和时钟显示设计学生姓名：指导教师：合作指导教师：专业名称：自动化所在学院：2012年6月目录摘要 (Ⅰ)Abstract (Ⅱ)第一章前言 (1)第二章设计方案论证 (2)2.1功能要求 (2)2.2方案确定 (2)第三章主控制器和外围器件 (4)3.1AT89S52单片机 (4)3.2DS1302时钟芯片 (4)3.3数码管LED (7)3.4译码器74HC138 (8)3.5锁存器74LS244 (8)第四章硬件设计 (9)4.1电路设计框图 (9)4.2系统概述 (9)4.3电源设计 (9)4.5单片机系统的晶振电路 (10)4.6主电路设计 (11)第五章软件设计 (12)5.1主程序设计 (12)5.2键盘子程序设计 (13)5.3日历时钟子程序设计 (15)5.4显示子程序设计 (17)第六章系统调试 (18)6.1软件调试 (18)6.2硬件调试 (19)第七章结论 (20)致谢 (21)参考文献 (22)附录 (26)附录Ⅰ硬件电路图 (26)附录Ⅱ主程序源代码 (27)摘要本设计是基于51系列的单片机进行的实时日历和时钟显示设计，可以显示年月日时分秒及周信息，具有可调整日期和时间功能。

在设计的同时对单片机的理论基础和外围扩展知识进行了比较全面准备。

实时日历和时钟显示的设计过程在硬件与软件方面进行同步设计。

硬件部分主要由AT89S52单片机，通过LED显示数据，所以具有人性化的操作和直观的显示效果。

软件方面主要包括时钟程序、键盘程序，显示程序等。

本系统以单片机的汇编语言进行软件设计，为了便于扩展和更改，软件的设计采用模块化结构，使程序设计的逻辑关系更加简洁明了，以便更简单地实现调整时间及日期显示功能。

所有程序编写完成后，在wave软件中进行调试，成功运行后，在Protel软件中进行仿真并调试。

关键词：AT89S52， DS1302， LEDAbstractThis design is based on 51 series monolithic integrated circuits of a real-time calendar and the clock shows the design , you can show how and when a week , has may adjust the date and time functions . in the design for monolithic integrated circuits , and peripheral to expand the basic theories of knowledge was fairly comprehensive preparation .Real-time calendar and the clock shows the design in hardware and software design of hardware that is synchronized the led display at89s52 monolithic integrated circuits, and when should the electrical circuits, the system through the led display data so be humanized operate and intuitive that effect. Including the software application programs, the keyboard, the program, etc. This system to monolithic integrated circuits of the assembly language for easily developing software design, and changes, software design to use modular design, the programming logical relationship with more and more so as to realize the time and date display the functions. all procedures in writing after wave of debugging the software and make no question of the proteus software embedded monolithic integrated circuits.Key words：AT89S52, DS1302, LED第一章前言在日新月异的21世纪里，家用电子产品得到了迅速发展。

XX 学院毕业设计（论文）题目：基于单片机的电子万年历设计院系：电子工程学院专业：电子科学与技术班级：学生姓名：导师姓名：职称：教授起止时间：2010年03月09日至 2010年06月20日毕业设计(论文)任务书学生姓名指导教师职称教授院系电子工程学院专业电子科学与技术题目基于单片机的电子万年历设计任务与要求一、任务：设计基于单片机的电子万年历，达到同时显示年、月、日、时、分、秒的要求。

利用单片机定时器及计数器产生定时效果通过编程形成数字钟效果，再利用数码管动态扫描显示单片机内部处理的数据。

同时通过端口读入当前外部控制状态来改变程序的不同状态，实现不同功能。

二、要求：1、熟悉单片机，C语言等相关知识。

2、学会使用Keil C软件开发环境。

3、定时器整体硬件设计，中断系统设计，软件编程，系统调试等。

4、能自己独立解决设计中的问题，加强自主学习能力。

5、成果形式：软件程序，硬件模块，论文。

毕业设计 (论文) 工作计划学生姓名____ 指导教师___职称教授_院别_____电子工程学院_______专业电子科学与技术__________ 题目基于单片机的电子万年历设计工作进程主要参考书目(资料)1、 单片机原理及应用2、单片机原理及接口技术3、 单片机编程实例4、单片机实验教程 相关网站： 1、计算机及配套软件2、单片机3、元件若干除每周定时具体指导外，学生有问题也可随时联系指导。

如有特殊原因可适当调整，否则按计划执行。

主要参考书目(资料) 主要仪器设备及材料 论文(设计)过程中教师的指导安排对计划的说明XX学院毕业设计(论文)开题报告电子工程学院电子科学与技术专业级班课题名称：基于单片机的电子万年历设计学生姓名：学号：0 0指导教师：报告日期： 2010年3月15号1．本课题所涉及的问题及应用现状综述在当代繁忙的工作与生活中，时间与我们每一个人都有非常密切的关系，每个人都受到时间的影响。

为了更好的利用我们自己的时间，我们必须对时间有一个度量，因此产生了钟表。

基于单片机的电子万年历的设计摘要本文以AT89C2051单片机为主控芯片，采用美国DALLAS公司的涓细充电时钟芯片DS1302为时钟控制芯片，设计了一个电子万年历，能够显示年、月、日、时、分、秒、星期信息。

关键词实时显示 AT89C2051 单片机目录0、引言 (3)1、电子万年历的硬件电路设计 (3)2、主控制器AT89C2051 (3)3、DSl302时钟芯片的工作原理 (4)3.1 引脚功能 (4)3.2 DSl302的控制字节 (4)3.3 DSl302的复位特征和时钟控制要求 (4)3.4 数据输入输出I／O (5)3.5 DSl302的寄存器 (5)4、DS1302与微控制器的连接及软件控制 (5)4.1 DSl302与AT89C2051的连接 (5)4.2 软件控制 (6)4.3 根据在调试中出现的问题，作如下说明： (9)5、总结 (9)0、引言日常生活生产中有许多地方需要电子时钟和日历，比如家庭，办公室，以及一些智能化仪表。

目前的电子时钟日历系统多采用时钟芯片以简化系统的设计。

DSl302是众多时钟芯片中一款性价比较高的产品。

以AT89C2051单片机为主控芯片，采用美国DALLAS 公司的实时时钟芯片DSl302为时钟控制芯片，设计并实现的各种时钟控制电路，应用于各种家电、实验设备等。

其能够显示年、月、日、时、分、秒、星期。

并且可根据需要对各个位进行调节。

1、电子万年历的硬件电路设计硬件电路设计是电子时钟日历系统设计的第一步。

系统由主控模块，时钟芯片。

显示电路、键盘扫描电路共四个部分组成，电路构成，框图如图l所示。

图l 电子万年历系统的框架图主控芯片使用MCU-51系列的AT89C2051单片机，时钟芯片使用美国DALLAS公司推出的一种高性能、低功耗、带RAM的实时时钟DSl302。

采用DSl302作为主要计时芯片，可以作到计时准确。

更重要的是，DSl302可以在很小的后备电源(2.5-5.5V电源，在2.5V 时耗电小于300Na)下继续计时，并可编程选择多种充电电源来对后备电源进行慢速充电，可以保证后备电源基本不耗电。

题目：基于单片机的电子万年历设计基于单片机的万年历设计摘要随着科技的快速发展，时间的流逝,从观太阳、摆钟到现在电子钟，人类不断研究，不断创新纪录。

目前，单片机技术的应用产品已经走进了千家万户。

电子万年历的出现给人们的生活带来了诸多方便。

本设计是一个基于AT89S52单片机的日历显示系统,本设计能显示公历年、月、日，以及时、分、秒、温度、星期等信息，而且还提供了农历信息，具有调整时间,温度采集，闹钟及个性化的闹铃等功能。

系统所用的时钟日历芯片DS1302具有高性能、低功耗、接口简单的特点，使本系统电路简化，编程方便，同时功能也很强。

采用AT89S52单片机的万年历系统可以很好的改善传统采用模拟电路引起的计时不准确，不可靠，一致性差等问题。

此系统计时精确，价格低廉，可以广泛应用在生活，学习和工作等任何领域，并且起到重要作用。

关键词:万年历；单片机；时钟芯片；温度芯片；公历转农历The Design of Electronic Calendar clock Based on Single-chipMicrocomputerAbstractAlong with the technical fast development, time passing, to from the view sun, the pendulum clock to the present electron clock, the humanity studies unceasingly, innovates unceasingly the record. At present, the monolithic integrated circuit technology's application product already entered everyone. The electronic ten thousand calendar's appearances have brought conveniently many for people's life.This design is one based on AT89S52 single-chip microcomputer calendar display system, it can demonstrate years, the month, the date of the Gregorian calendar, and hour, minute, second, temperature, week and so on. Moreover it has also provided the lunar calendar information, adjustable time pattern, temperature sample, alarm system, individual quarter-bell and so on. The system clock calendar DS1302 with high performance, low power consumption and simple interface features Circuit enable the system to streamline programming convenience, but also highly functional. The problems of inaccurate, unreliable, and the uniform inferior can be come up when you use the analogous circuit. However, it can be improved when you use the clock system based on AT89S52 single-chip microcomputer. The system time accurate, low cost and can be widely applied to the life, study and work in any field, and has played an important role.Key words：The Electronic Calendar Clock；Single-chip Microcomputer；The Time Calendar Clock；Temperature Chip；The Lunar Calendar Convert To The Gregorian Calendar目录摘要 (I)Abstract (II)第一章引言 (1)1.1 概述 (1)1.2 单片机的简介 (1)第二章方案设计与论证 (4)2.1 单片机芯片设计与论证 (4)2.2 电源模块设计与论证 (5)2.3 按键控制模块设计与论证 (5)2.4 时钟模块设计与论证 (5)2.5 温度采集模块设计与论证 (5)2.6 显示模块模块设计与论证 (6)第三章系统的硬件设计 (7)3.1 主控芯片AT89S52与最小外围系统 (7)3.1.1 AT89S52的概述 (7)3.1.2 AT89S52最小系统的设计 (10)3.2 时钟芯片DS1302接口设计与性能分析 (11)3.2.1 DS1302性能简介 (11)3.2.2 DS1302接口电路设计 (12)3.3 温度芯片DS18B20接口设计与性能分析 (14)3.3.1 DS18B20性能简介 (14)3.3.2 DS18B20接口电路设计 (15)3.3.3 DS18B20的工作时序 (16)3.4 闹钟模块接口设计与性能分析 (17)3.4.1 AT24C02器件使用 (17)3.4.2 接口电路设计 (19)3.5 LCD显示模块 (19)3.5.1 LCM1602的特性及使用说明 (19)3.5.2 LCM1602与MCU的接口电路 (21)3.6 按键模块设计 (21)第四章软件设计 (23)4.1 软件总体部分的设计 (23)4.2 LCD驱动及液晶显示 (24)4.3 按键识别及处理 (25)4.4 温度数据采集 (26)4.5 时间数据采集 (27)4.6 闹钟程序 (28)4.7 公历转农历的实现 (28)第五章系统的调试 (30)总结 (31)参考文献 (32)附录A 设计原理图 (33)附录B 源程序 (34)附录C 公历对应的农历数据表 (55)致谢 (58)第一章引言1.1 概述随着电子技术的发展，人类不断研究，不断创新纪录。
