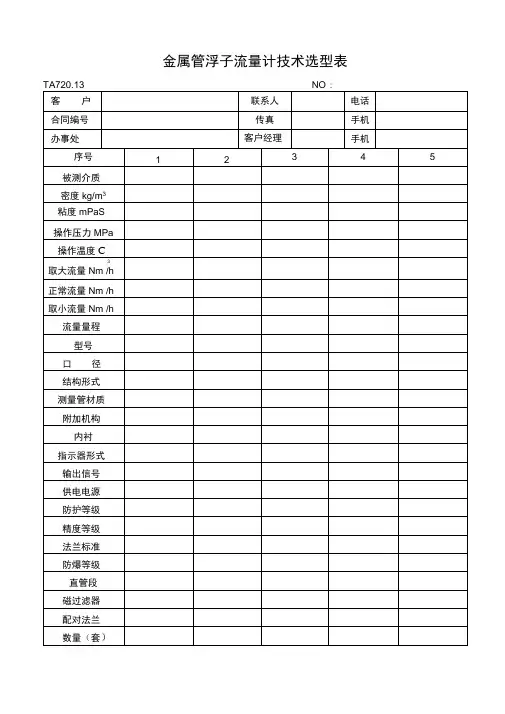

金属管浮子流量计技术选型表

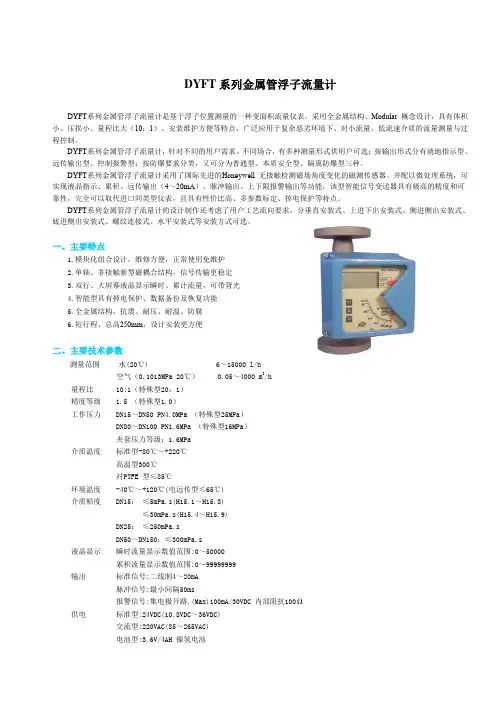

DYFT系列金属管浮子流量计DYFT系列金属管浮子流量计是基于浮子位置测量的一种变面积流量仪表。

采用全金属结构、Modular 概念设计，具有体积小、压损小、量程比大（10：1）、安装维护方便等特点，广泛应用于复杂恶劣环境下、对小流量、低流速介质的流量测量与过程控制。

DYFT系列金属管浮子流量计，针对不同的用户需求、不同场合，有多种测量形式供用户可选；按输出形式分有就地指示型、远传输出型、控制报警型；按防爆要求分类，又可分为普通型、本质安全型、隔离防爆型三种。

DYFT系列金属管浮子流量计采用了国际先进的Honeywell 无接触检测磁场角度变化的磁测传感器、并配以微处理系统，可实现液晶指示、累积、远传输出（4～20mA）、脉冲输出、上下限报警输出等功能，该型智能信号变送器具有极高的精度和可靠性，完全可以取代进口同类型仪表，且具有性价比高、多参数标定、掉电保护等特点。

DYFT系列金属管浮子流量计的设计制作还考虑了用户工艺流向要求，分垂直安装式、上进下出安装式、侧进侧出安装式、底进侧出安装式、螺纹连接式、水平安装式等安装方式可选。

一、主要特点1.模块化组合设计，维修方便，正常使用免维护2.单轴、非接触新型磁耦合结构，信号传输更稳定3.双行、大屏幕液晶显示瞬时、累计流量，可带背光4.智能型具有掉电保护、数据备份及恢复功能5.全金属结构，抗震、耐压、耐温、防腐6.短行程、总高250mm，设计安装更方便二、主要技术参数测量范围 水(20℃) 6～15000 l/h空气（0.1013MPa 20℃） 0.05～4000 m3/h量程比 10:1（特殊型20：1）精度等级 1.5 （特殊型1.0）工作压力 DN15～DN50 PN4.0MPa （特殊型25MPa）DN80～DN100 PN1.6MPa （特殊型16MPa）夹套压力等级：1.6MPa介质温度 标准型-80℃～+220℃高温型300℃衬PTFE 型≤85℃环境温度 -40℃～+120℃(电远传型≤65℃)介质粘度 DN15： ≤5mPa.s(H15.1～H15.3)≤30mPa.s(H15.4～H15.9)DN25： ≤250mPa.sDN50～DN150：≤300mPa.s液晶显示 瞬时流量显示数值范围:0～50000累积流量显示数值范围:0～99999999输出 标准信号:二线制4～20mA脉冲信号:最小间隔50ms报警信号:集电极开路,(Max)100mA/30VDC 内部阻抗100Ω供电 标准型:24VDC(10.8VDC～36VDC)交流型:220VAC(85～265VAC)连接方式 标准型：DIN2501 法兰特殊型：用户提供法兰标准螺纹连接型：DIN11851 或用户指定电气接口 M20×1.5、PG11、1/2”NPT整体高度 标准型:250mm(其他安装方式例外)三、型号及规格代号DYFT 金属管浮子流量计0 下进上出（垂直安装）1 上进下出（垂直安装）2 侧进侧出（侧-侧安装）3 下进上横出（底-侧安装）4 下进上出（螺纹安装）5 右进左出（水平安装）6 左进右出（水平安装）R0 0Cr18Ni12Mo2Ti,316R1 1Cr18Ni9Ti,304RL 316L（安装方式不可0、5、6）RP 衬里为PTEE（安装方式只可0）Ni Hastelloy（安装方式只可0）Ti Titanium （安装方式只可0） （材质对照参见附表1）□□□□ 结构 （内容参见附表2）0 液体介质1 气体介质M1 指针指示，可带报警输出(无源)M2 指针+液晶，可带报警、电流、脉冲输出 （24VDC，就地指示为3.6VDC电池供电）M3 指针+液晶，可带报警、电流、脉冲输出（220VAC） 0无背光1带背光0 无输出1 上限报警（M1）2 下限报警（M1）3 上、下限报警（M1）4 4~20mADC(M2、M3)5 4~20mADC和上限报警或一路脉冲(M2)6 4~20mADC和下限报警或一路脉冲(M2)7 4~20mADC和上、下限报警或二路脉冲(M2)1口径DN152口径DN253口径DN504口径DN805口径DN1006口径DN150（安装方式不可0、4）D DIN2501法兰L螺纹连接型：DIN11851或用户指定附表1 国内外不锈钢材料对照表国内外不锈钢材料对照表代码代码说明中国德国美国日本R00Cr18Ni12Mo2Ti,3161Cr18Ni9Ti 1.4783321SUS321 R11Cr18Ni9Ti,3040Cr18Ni12Mo2Ti 1.4571316Ti—RL316L0Cr17Ni12Mo2 1.4401316SUS316 RP衬里为PTFE00Cr17Ni14Mo2 1.4435316L SUS316L Ni Hastelloy(哈氏合金C)0Cr18Ni9 1.4301304SUS304 Ti Titanium(钛合金)————附表2 附加结构代码附加结构代码代码说明备注Z阻尼型测气或入口压力不稳时选择T夹套型需保温或冷却时选择G高温型≥220℃时选择Y高压型大于标准压力等级时选择注：附加结构代码为多选项。

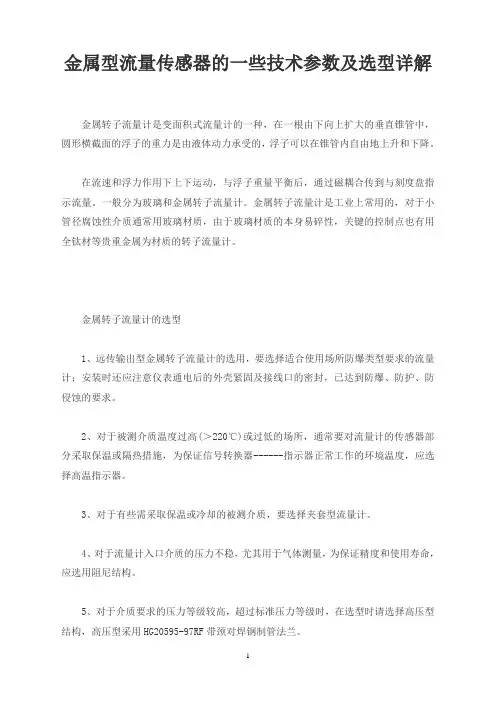

金属型流量传感器的一些技术参数及选型详解金属转子流量计是变面积式流量计的一种，在一根由下向上扩大的垂直锥管中，圆形横截面的浮子的重力是由液体动力承受的，浮子可以在锥管内自由地上升和下降。

在流速和浮力作用下上下运动，与浮子重量平衡后，通过磁耦合传到与刻度盘指示流量。

一般分为玻璃和金属转子流量计。

金属转子流量计是工业上常用的，对于小管径腐蚀性介质通常用玻璃材质，由于玻璃材质的本身易碎性，关键的控制点也有用全钛材等贵重金属为材质的转子流量计。

金属转子流量计的选型1、远传输出型金属转子流量计的选用，要选择适合使用场所防爆类型要求的流量计；安装时还应注意仪表通电后的外壳紧固及接线口的密封，已达到防爆、防护、防侵蚀的要求。

2、对于被测介质温度过高(＞220℃)或过低的场所，通常要对流量计的传感器部分采取保温或隔热措施，为保证信号转换器------指示器正常工作的环境温度，应选择高温指示器。

3、对于有些需采取保温或冷却的被测介质，要选择夹套型流量计。

4、对于流量计入口介质的压力不稳，尤其用于气体测量，为保证精度和使用寿命，应选用阻尼结构。

5、对于介质要求的压力等级较高，超过标准压力等级时，在选型时请选择高压型结构，高压型采用HG20595-97RF带颈对焊钢制管法兰。

6、金属转子流量计的测量准确度一般为2．5级，当要求测量准确度较高时，则不宜选择金属转子流量计。

525金属型流量传感器把不锈钢材质和插入式叶轮结构相结合，从而组成了具有高可靠性的传感器。

它可以适应在高温和高压状态下工作。

钨碳合金的轴和FluoroloyB 材质的轴承的耐磨性能，延长了它的使用寿命。

特点与性能:1.不需要电源2.输出信号为正弦波频率信号技术数据流速范围：0.5-6m/s管道尺寸范围：DN15-DN300线性：±190,满量程可重复性：±0.5%，满量程zui小雷诺数：4500接湿材料：传感器本体：316SS转轮材料：CB7CU-1转轴：钨碳GRP1或316SS电气规格:频率：12HZm/s每FT/S额定5-8MvP-P每HZ源抗阻：11.6KΩ工作压力,温度:149℃，103bar电缆长度：7.6m，标准，zui大60M（信号强度没有明显下降）特点:耐高温注意:此款配套安装接头比较特殊.P525转轮流量传感器的特点与性能:不需要电源输出信号为正弦波频率信号线性度：±1%满量程有效测量的流速范围：0.5~6m/s适用的管径尺寸范围：0.5~12in(DN15~DN300)材料：①壳体材料：316SS②转轮材料：SS③销钉材料：Tungsten或SS工作温度与压力：149℃，103bar。

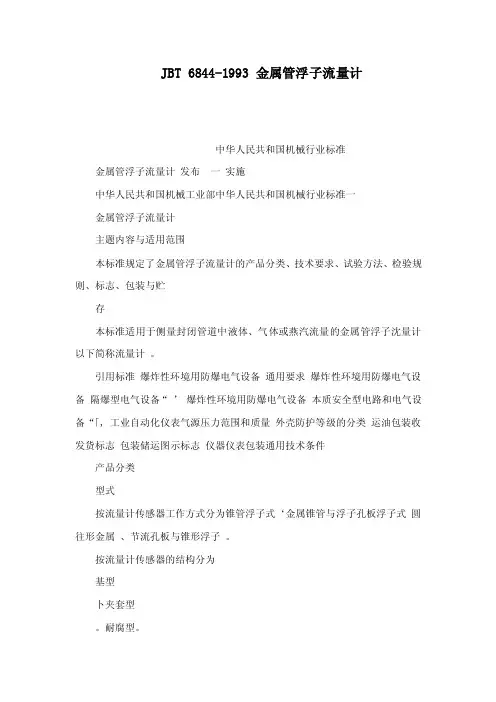

JBT 6844-1993 金属管浮子流量计中华人民共和国机械行业标准金属管浮子流量计发布一实施中华人民共和国机械工业部中华人民共和国机械行业标准一金属管浮子流量计主题内容与适用范围本标准规定了金属管浮子流量计的产品分类、技术要求、试验方法、检验规则、标志、包装与贮存本标准适用于侧量封闭管道中液体、气体或燕汽流量的金属管浮子沈量计以下简称流量计。

引用标准爆炸性环境用防爆电气设备通用要求爆炸性环境用防爆电气设备隔爆型电气设备“’爆炸性环境用防爆电气设备本质安全型电路和电气设备“「, 工业自动化仪表气源压力范围和质量外壳防护等级的分类运油包装收发货标志包装储运图示标志仪器仪表包装通用技术条件产品分类型式按流量计传感器工作方式分为锥管浮子式‘金属锥管与浮子孔板浮子式圆往形金属、节流孔板与锥形浮子。

按流量计传感器的结构分为基型卜夹套型。

耐腐型。

卜按流量计的主要功能分为现场指示卜气远传电远传报警。

注之间可以适当组合成具有两种或多种功能。

卜按流量计的适应环境分为普通型卜防爆型。

机械工业部一一批准一一实施拍一基本参数公称通径流量计的公称通径系列值为,,注括号内的位为非优选位。

公称工作压力流量计的公称工作压力系列值为今精确度等级流量计的精确度等级系列值为。

注括号内的数位为非优选值。

流量翻量范围上限值数系流量计的流量洲量范围上限位数系应按下式计算式中流量计流量侧量范旧上限值数系一任意正、负整数或零 ,中任一数值。

注流量浏量范围上限值均指在标准状态下的流全值。

, 范围度流量计流量测量范围度为或工作流体的温度上限温度范围卜下限温度范围一动力供电电源‘公称值交流供电直流供电任选。

供气气源公称压力翰出信号气远传电远传或或电脉冲信号。

报警声、光或电信号。

正常工作大气条件温度一、十或一或按用户要求相对湿度大气压力连接方式法兰连接卜姗纹连接夹持连接软管连接。

拍一技术要求今参比工作条件下的墓本性能今基本误差流计‘具有现场指示或气远传或电远传功能的基本误差应不超过表规定的荃本误差限。

DYFT系列金属管浮子流量计DYFT系列金属管浮子流量计是基于浮子位置测量的一种变面积流量仪表。

采用全金属结构、Modular 概念设计，具有体积小、压损小、量程比大（10：1）、安装维护方便等特点，广泛应用于复杂恶劣环境下、对小流量、低流速介质的流量测量与过程控制。

DYFT系列金属管浮子流量计，针对不同的用户需求、不同场合，有多种测量形式供用户可选；按输出形式分有就地指示型、远传输出型、控制报警型；按防爆要求分类，又可分为普通型、本质安全型、隔离防爆型三种。

DYFT系列金属管浮子流量计采用了国际先进的Honeywell 无接触检测磁场角度变化的磁测传感器、并配以微处理系统，可实现液晶指示、累积、远传输出（4～20mA）、脉冲输出、上下限报警输出等功能，该型智能信号变送器具有极高的精度和可靠性，完全可以取代进口同类型仪表，且具有性价比高、多参数标定、掉电保护等特点。

DYFT系列金属管浮子流量计的设计制作还考虑了用户工艺流向要求，分垂直安装式、上进下出安装式、侧进侧出安装式、底进侧出安装式、螺纹连接式、水平安装式等安装方式可选。

一、主要特点1.模块化组合设计，维修方便，正常使用免维护2.单轴、非接触新型磁耦合结构，信号传输更稳定3.双行、大屏幕液晶显示瞬时、累计流量，可带背光4.智能型具有掉电保护、数据备份及恢复功能5.全金属结构，抗震、耐压、耐温、防腐6.短行程、总高250mm，设计安装更方便二、主要技术参数测量范围 水(20℃) 6～15000 l/h空气（0.1013MPa 20℃） 0.05～4000 m3/h量程比 10:1（特殊型20：1）精度等级 1.5 （特殊型1.0）工作压力 DN15～DN50 PN4.0MPa （特殊型25MPa）DN80～DN100 PN1.6MPa （特殊型16MPa）夹套压力等级：1.6MPa介质温度 标准型-80℃～+220℃高温型300℃衬PTFE 型≤85℃环境温度 -40℃～+120℃(电远传型≤65℃)介质粘度 DN15： ≤5mPa.s(H15.1～H15.3)≤30mPa.s(H15.4～H15.9)DN25： ≤250mPa.sDN50～DN150：≤300mPa.s液晶显示 瞬时流量显示数值范围:0～50000累积流量显示数值范围:0～99999999输出 标准信号:二线制4～20mA脉冲信号:最小间隔50ms报警信号:集电极开路,(Max)100mA/30VDC 内部阻抗100Ω供电 标准型:24VDC(10.8VDC～36VDC)交流型:220VAC(85～265VAC)连接方式 标准型：DIN2501 法兰特殊型：用户提供法兰标准螺纹连接型：DIN11851 或用户指定电气接口 M20×1.5、PG11、1/2”NPT整体高度 标准型:250mm(其他安装方式例外)三、型号及规格代号DYFT 金属管浮子流量计0 下进上出（垂直安装）1 上进下出（垂直安装）2 侧进侧出（侧-侧安装）3 下进上横出（底-侧安装）4 下进上出（螺纹安装）5 右进左出（水平安装）6 左进右出（水平安装）R0 0Cr18Ni12Mo2Ti,316R1 1Cr18Ni9Ti,304RL 316L（安装方式不可0、5、6）RP 衬里为PTEE（安装方式只可0）Ni Hastelloy（安装方式只可0）Ti Titanium （安装方式只可0） （材质对照参见附表1）□□□□ 结构 （内容参见附表2）0 液体介质1 气体介质M1 指针指示，可带报警输出(无源)M2 指针+液晶，可带报警、电流、脉冲输出 （24VDC，就地指示为3.6VDC电池供电）M3 指针+液晶，可带报警、电流、脉冲输出（220VAC） 0无背光1带背光0 无输出1 上限报警（M1）2 下限报警（M1）3 上、下限报警（M1）4 4~20mADC(M2、M3)5 4~20mADC和上限报警或一路脉冲(M2)6 4~20mADC和下限报警或一路脉冲(M2)7 4~20mADC和上、下限报警或二路脉冲(M2)1口径DN152口径DN253口径DN504口径DN805口径DN1006口径DN150（安装方式不可0、4）D DIN2501法兰L螺纹连接型：DIN11851或用户指定附表1 国内外不锈钢材料对照表国内外不锈钢材料对照表代码代码说明中国德国美国日本R00Cr18Ni12Mo2Ti,3161Cr18Ni9Ti 1.4783321SUS321 R11Cr18Ni9Ti,3040Cr18Ni12Mo2Ti 1.4571316Ti—RL316L0Cr17Ni12Mo2 1.4401316SUS316 RP衬里为PTFE00Cr17Ni14Mo2 1.4435316L SUS316L Ni Hastelloy(哈氏合金C)0Cr18Ni9 1.4301304SUS304 Ti Titanium(钛合金)————附表2 附加结构代码附加结构代码代码说明备注Z阻尼型测气或入口压力不稳时选择T夹套型需保温或冷却时选择G高温型≥220℃时选择Y高压型大于标准压力等级时选择注：附加结构代码为多选项。

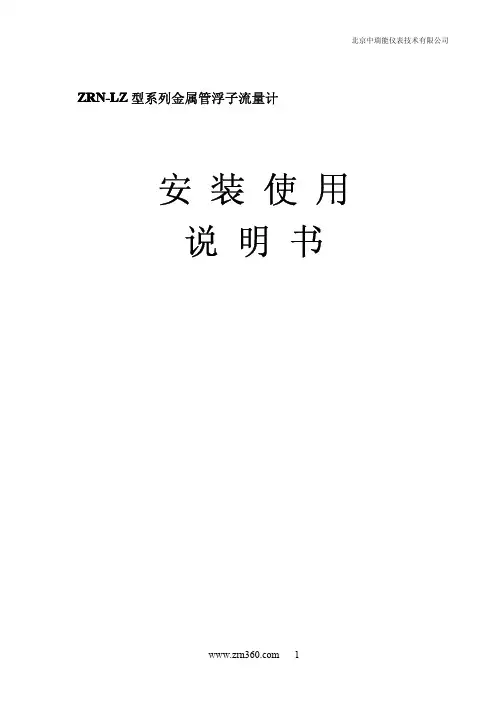

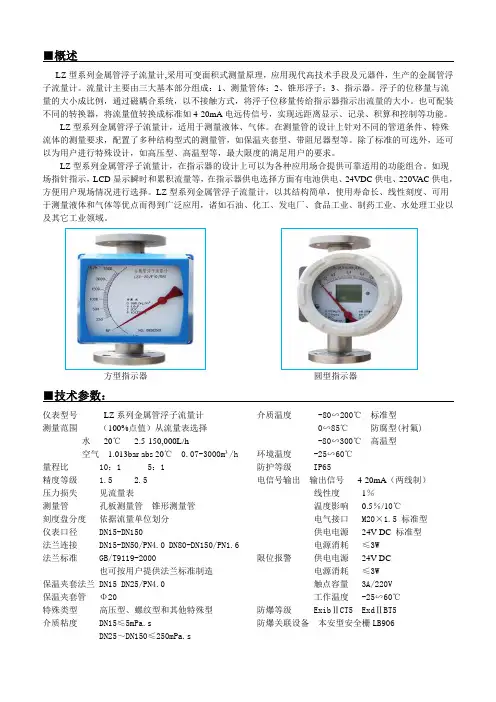

ZRN-LZ型系列金属管浮子流量计安装使用说明书目录一、产品概况 (2)二、原理结构 (2)三、技术要求 (2)四、电性能 (3)五、限位开关报警装置 (3)六、型号规格 (4)七、安装尺寸 (5)八、使用与维修 (6)九、仪表常见故障的维修 (7)十、防爆产品使用注意事项 (8)十一、设计选用及订货须知 (8)ZRN-LZ系列金属管浮子流量计安装使用说明书一、产品概况ZRN-LZ系列金属管浮子流量计结构简单、工作可靠、准确度高、适用范围广。

与玻璃转子流量计相比较能耐较高的压力。

ZRN-LZ系列流量计具有就地指示、电远传、限位开关报警、耐腐蚀、夹套型、阻尼型和防爆等品种。

广泛应用于国防、化工、石油、冶金、电力、环保、医药和轻工等部门的液体、气体流量的测量与自动控制。

流量计检测部分零件均有1Cr18Ni9Ti不锈钢材料制成，特殊场合也可由Cr18Ni12Mo2Ti或F46等耐腐蚀材料组成。

流量计除特殊规格外，高度均为250mm。

连接法兰采用GB/T9119.8～10标准，也可根据用户特殊要求定制。

二、原理结构由下而上的流体通过直立的测量管时，浮子在压差的作用下上升、浮子上升的高度即代表流量的大小。

并通过浮子中的磁钢与指示器中的磁钢耦合联结传递给指示器，带动指示器中的指针转动。

8指示器7弹簧卡圈6浮子止挡5管体4测量体3浮子2浮子导向盘1连接法兰图1仪表结构图三、技术要求1.测量范围：水（2.5～6000）L/h；空气（0.07～2000）m3/h（在0.101025MPa、20℃）。

2.准确度等级：1.5、2.5级。

3.量程比：10：1。

4.工作压力：DN15～50，4MPa ；DN80～100，1.6MPa 。

5.介质温度：－80℃～200℃（内衬F46流量计0℃～80℃）。

6.液体介质粘度：DN15＜5mPa·s ；DN25～100＜5mPa·s 。

7.连接方式：法兰连接、螺纹连接等；法兰采用GB/T9119.8～10标准。

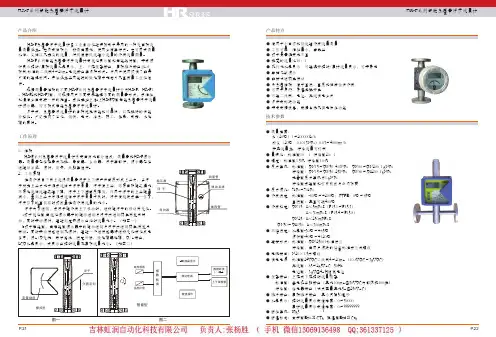

HX系列金属管浮子流量计概述金属管浮子流量计(金属管转子流量计)是工业自动化过程控制中常用的一种变面积流量测量仪表。

它具有体积小，检测范围大，使用方便等特点，它可用来测量被体、气体以及蒸汽的流量，特别适宜低流速小流量的测量。

多年来，金属管浮子流量计以其优良性能和可靠性，以及较好的性能价格比，在石化、钢铁、电力、冶金、轻工、食品、制药、水处理等行业得到了广泛的应用。

二、测量原理HX系列金属管浮子流盘计主要由两大部分组成: 传感器和指示器。

传感器主要由连接法兰、测量锥管、浮子和上下导向器组成:指示器主要由壳体、磁传动系统、刻度盘和电远传系统组成。

在垂直的锥形测量管内，有一可上下移动的测量部件—浮子(右图)，当流体自下而上通过锥形管时，浮于受到流体的作用力，沿锥形管向上移动。

当流体的流盘增大时，浮子的位移量增大:反之，流体的流量减少时，浮子的位移量变小。

也就是说，流体流莹的大小，决定了浮子在测量管中的位置，从而决定了浮子和锥形管之间环形面积的大小。

当流体的流量保持在一个恒定的流量Q 时，浮子也处于一动平衡状态，停留在锥形管中的一位置h，此时，浮子和锥形管之间的环形面积保持恒定。

浮子受到三个力的作用:浮子的重力G，浮子受到的浮力F，帘子受到流体的作用力P，这三个力达到平衡。

根据流体动力学的柏努力方程、力平衡原理和流体连续性定律，可以计算出此时通过环形面积的瞬时流体流量，所以，金属管浮子流量计是采用可变面积测量流量的原理。

在浮子的内部，镶嵌一高性能永久磁体，当浮子处于平衡位置时，在浮子周围形成一均匀而稳定的磁场。

在锥形管的外面，安装一磁传感器，这样，就能将测量管内浮子的直线位移通过非接触形式传递到指示器中，通过检测和处理后，最终显示在指示器刻度盘上或输出相应的标准 4 - 20mA电流信号。

三、功能特点•适用于小口径和低流速介质流量测量•对于直管段要求不高•双行液晶同时显示瞬时/累积流盘，带背光•全金属结构适用高温、高压和强腐蚀性介质•可用于易燃、易爆危险场合•带有数据恢复，数据备份及掉电保护功能•工作可靠，维护量小，寿命长•较宽的量程比10:1•指示器上有键盘，操作设置方便•非接触磁藕合传动•可选直流、交流或电池供电•二线制可具有上下限继电器报警功能四、技术参数流量范围：通径(mm)流量范围压力损失KPa 水L/h 空气m3/h 水空气常规型防腐型常规型/防腐型常规型防腐型15 2.5-254.0-406.3-632.5-254.0-406.3-630.07-0.70.11-1.10.18-1.86.56.56.65.55.55.67.17.27.3▲流量计口径DN15. DN25 ，DN50，DN80 ，DN100 ，DN150 (其它口径请与制造商协商)▲流量范围液体: 1.0 - 150000L/h 气体: 0.05 - 3000m3/h▲量程比10 : 1，20 : 1 (特殊) ▲精度 1.5 级，1.0 级(特殊)▲压力等级DN15 、DN25、DN50 : 4.0MPa (最大20MPa)DN80 、DNIOO 、DN150: 1.6MPa(最大: DN80: 10MPa; DNIOO: 6.4MPa; DN150: 4 .0MPa)▲介质温度标准: -30'C - + 120'C，高温: 120'C - 350'C ;四氟衬里不得高于80℃▲供电电源24VDC (12 - 36VDC) 、锂电池供电、220VAC▲输出信号二线制: 4 - 20mADC、4 - 20mADC+HART协议可选继电器报警，触点熔量。
