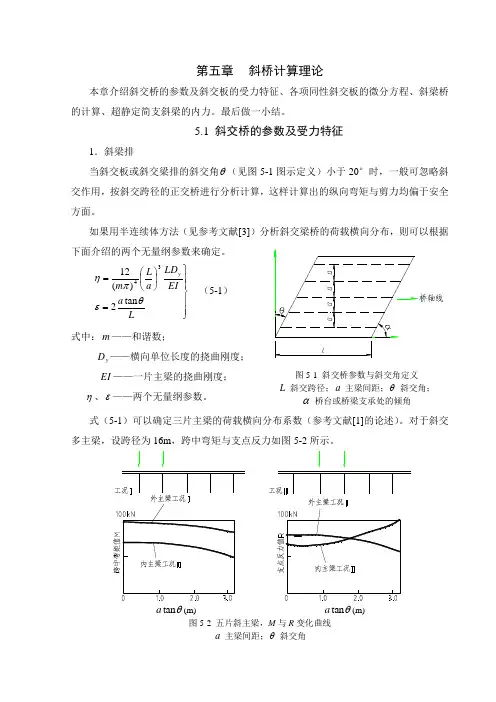

第五章 斜桥计算理论本章介绍斜交桥的参数及斜交板的受力特征、各项同性斜交板的微分方程、斜梁桥的计算、超静定简支斜梁的内力。
最后做一小结。
5.1 斜交桥的参数及受力特征1．斜梁排当斜交板或斜交梁排的斜交角θ（见图5-1图示定义）小于20°时，一般可忽略斜交作用，按斜交跨径的正交桥进行分析计算，这样计算出的纵向弯矩与剪力均偏于安全方面。
如果用半连续体方法（见参考文献[3]）分析斜交梁桥的荷载横向分布，则可以根据下面介绍的两个无量纲参数来确定。
⎪⎪⎭⎪⎪⎬⎫=⎪⎭⎫ ⎝⎛=L a EI LD a L m y θεπηtan 2)(1234 （5-1）式中：m ——和谐数；y D ——横向单位长度的挠曲刚度；EI ——一片主梁的挠曲刚度； η、ε——两个无量纲参数。
图5-1 斜交桥参数与斜交角定义L -斜交跨径；a -主梁间距；θ-斜交角；α-桥台或桥梁支承处的倾角式（5-1）可以确定三片主梁的荷载横向分布系数（参考文献[1]的论述）。
对于斜交多主梁，设跨径为16m ，跨中弯矩与支点反力如图5-2所示。
θtan a (m) θtan a (m)图5-2 五片斜主梁，M 与R 变化曲线a -主梁间距；θ-斜交角在斜梁排中，如图5-3所示，如果A、B、C和D代表车轮，轴距为'l，A与B、C 与D的横向间距为a，我们可将斜梁排转成正交桥，A、B、C、D位置不变，如图5-3b）。
如将AB与CD也转一个斜交角，则按图5-3c）算出的正交桥的结果与原斜交桥图5-3a）的结果是等价的。
a）b）c）图5-3 斜梁排的转换2.斜交板斜交板与直交板不同，它有许多特殊之处，其受力特征比斜梁排更为突出。
斜交板随宽跨比、抗弯刚度、抗扭刚度，斜交角、支承条件、荷载形式的不同而变化，现扼要说明如下：错误！未找到引用源。
图5-4 斜交板纵向弯矩变化线（1）斜交板在均布荷载作用下，沿桥跨方向的最大弯矩随 角的增大从跨中向钝角部位移动，如图5-4所示，实线表示︒=50α时纵向最大弯矩的位置，虚线表示︒=70α，点虚线表示︒=30α时的相应位置。
