建筑门窗玻璃幕墙热工计算规程(征求意见稿)

中华人民共和国行业标准建筑门窗玻璃幕墙热工计算规程Calculation Method for Thermal Performance of Windows, Doors and Glass Curtain-WallsJGJ/T XXX-2005（送审稿）2005年北京根据建设部建标［2004］66号文件“关于印发《二○○四年度工程建设城建、建工行业标准制订、修订计划》的通知”的要求，由广东省建筑科学研究院为主编单位，会同全国9个单位共同编制本规程。

在规程编制过程中，编制组对门窗、幕墙热工计算的国际标准和美国等发达国家标准进行了深入的研究，结合对我国相关标准进行的研究，采用国际标准中门窗热工计算的方法，吸收发达国家相关标准的成果，经认真分析和与相关标准协调，在广泛征求意见的基础上，通过反复讨论、修改和完善，最后召开全国性会议，邀请有关专家审查定稿。

本规程共分为10章和6个附录。

主要内容是：总则，术语、符号，整窗热工性能计算，建筑幕墙热工计算，抗结露计算，玻璃光学热工性能计算，框的传热计算等。

本规程为推荐性行业标准。

本规程由建设部负责管理，广东省建筑科学研究院负责具体技术内容的解释。

本规程在执行和应用过程中如有需要修改或补充之处，请随时将有关意见和建议反馈给广东省建筑科学研究院（广州市先烈东路121号，邮政编码510500），以供今后修订时参考。

本标准主编单位、参编单位和主要起草人：主编单位：广东省建筑科学研究院参编单位：中国建筑科学研究院华南理工大学广州市建筑科学研究院深圳市建筑科学研究院清华大学建筑学院福建省建筑科学研究院深圳南玻工程玻璃有限公司秦皇岛耀华玻璃股份有限公司创奇技术公司主要起草人：杨仕超林海燕孟庆林任俊刘俊跃王馨刘忠伟黄夏东许武毅鲁大学刘军刘月莉马扬1 总则2 术语、符号2.1术语2.2符号3 整窗热工性能计算3.1 一般规定3.2 整窗的几何描述3.3 整窗的传热系数计算3.4 整窗的遮阳系数计算3.5 整窗的可见光透射比计算4 建筑幕墙热工计算4.1 一般规定4.2 幕墙的几何描述4.3 幕墙的传热系数计算4.4 幕墙的遮阳系数计算4.5 幕墙的可见光透射比计算5 抗结露计算5.1 一般规定5.2 露点温度的计算5.3 结露的计算与评价6 玻璃光学热工性能计算6.1 单层玻璃的光学热工性能计算6.2 多层玻璃的光学热工性能计算6.3 玻璃气体间层的热传递6.4 玻璃系统的热工参数计算7 框的传热计算7.1框的传热系数及框与面板接缝的附加线传热系数7.2传热控制方程7.3玻璃空气间层的传热7.4封闭空腔的传热7.5敞口的空腔、槽的传热7.6 框的太阳能总透射比计算8 遮阳系统计算8.1 一般规定8.2 光学性能8.3 遮阳百页的光学性能计算8.4 遮阳帘与门窗或幕墙系统组合的简化计算8.3遮阳帘与门窗或幕墙系统组合的详细计算9 通风空气间层的传热计算9.1 热平衡方程9.2 通风空气间层的温度分布9.3 通风空气间层的气流速度10 计算边界条件10.1 计算环境边界条件10.2 对流换热计算10.3 长波辐射换热10.4 综合对流和辐射换热附录A 常用材料的导热系数（λ）附录B 气体热物理性能附录C 表明发射率的确定附录D 太阳标准光谱、人眼视见函数、标准光源附录E 常用窗框的传热系数（推荐）附录F 典型窗户的传热系数1 总则1.0.1为在建筑门窗、玻璃幕墙工程中贯彻执行国家的建筑节能政策，使门窗、玻璃幕墙工程的节能设计和产品设计做到技术先进、经济合理，方便进行门窗、玻璃幕墙产品的节能性能评价，制定本规程。

UDC中华人民共和国行业标准P JGJ 102－201×玻璃幕墙工程技术标准Technical code for glass curtain wall engineering〔征求意见稿〕2021 年 3 月201×-××-×× 发布 201×-××-×× 实施中华人民共和国住房和城乡成立部 发布目录Contents1 总那么1.0.1为使玻璃幕墙工程做到平安适用、技术先进、经济合理，制定本标准。

1.0.2本标准适用于民用建筑玻璃幕墙工程的设计、制作、安装施工、工程验收和利用爱惜。

1.0.3在正常利用状态下，玻璃幕墙应具有良好的工作性能。

抗震设计的幕墙，在多遇地震作用下应能正常利用；在设防烈度地震作用下经修理后应仍可利用；在罕遇地震作用下幕墙骨架不该脱落。

1.0.4玻璃幕墙工程除应符合本标准外，尚应符合国家现行有关标准的规定。

2 术语、符号术语2.1.1建筑幕墙building curtain wall由支承构造体系与面板组成的、相对主体构造有必然位移能力或自身能适应主体构造位移、不分担主体构造所受作用的建筑外围护构造或装饰性构造。

2.1.2玻璃幕墙glass curtain wall面板材料为玻璃的建筑幕墙。

2.1.3斜玻璃幕墙inclined glass curtain wall与水平面夹角大于75°且小于90°的玻璃幕墙。

2.1.4框支承玻璃幕墙frame supported glass curtain wall玻璃面板边缘镶嵌于金属框架中或粘接于金属框架外外表，并以金属框架作为支承边的玻璃幕墙。

2.1.5明框玻璃幕墙exposed frame supported glass curtain wall玻璃周边镶嵌于金属框架中的框支承玻璃幕墙。

2.1.6隐框玻璃幕墙hidden frame supported glass curtain wall玻璃周边通过硅酮构造密封胶粘接于金属框架外侧面的框支承玻璃幕墙。

ICS 91.060.10P 32中华人民共和国国家标准GB XXXXX—XXXX代替GB/T 18091-2000玻璃幕墙光热性能Light and heat performance of glass curtain wall（征求意见稿）XXXX-XX-XX发布XXXX-XX-XX实施前言本标准按照GB/T 1.1-2009给出的规则起草。

本标准代替GB/T 18091-2000《玻璃幕墙光学性能》，与GB/T 18091-2000相比，主要技术变化如下：——提出了光热参数；——提出了采光要求；——提出了幕墙光环境的评价。

请注意本文件的某些内容可能涉及专利。

本文件的发布机构不承担识别这些专利的责任。

本标准由中华人民共和国住房和城乡建设部提出。

本标准由全国建筑幕墙门窗标准化技术委员会（SAC/TC448）归口。

本标准起草单位：中国建筑科学研究院……….本标准主要起草人：本标准所代替标准历次的版本发布情况为：本标准于2000年5月8日首次发布，本次为第一次修订。

玻璃幕墙光热性能1 范围本标准规定了玻璃幕墙光热性能的术语和定义、一般规定、技术要求、检验与评价。

本标准适用于于新建、改建、扩建玻璃幕墙建筑，以及在建筑上大面积采用玻璃等类似材料的建筑。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 2680 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定GB/T 5702 光源显色性评价方法GB/T 11942 彩色建筑材料色度测量方法GB/T 11976 建筑外窗采光性能分级及其检测方法GB/T 18915.1 镀膜玻璃第一部分阳光控制镀膜玻璃GB/T 18915.2 镀膜玻璃第二部分低辐射镀膜玻璃GB/T 21086 建筑幕墙GB 50033 建筑采光设计标准JGJ 102 玻璃幕墙工程技术规范JGJ 151 建筑门窗玻璃幕墙热工计算规程ISO 9050(E) 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关玻璃参数的测定3 术语和定义以下术语和定义适用于本文件。

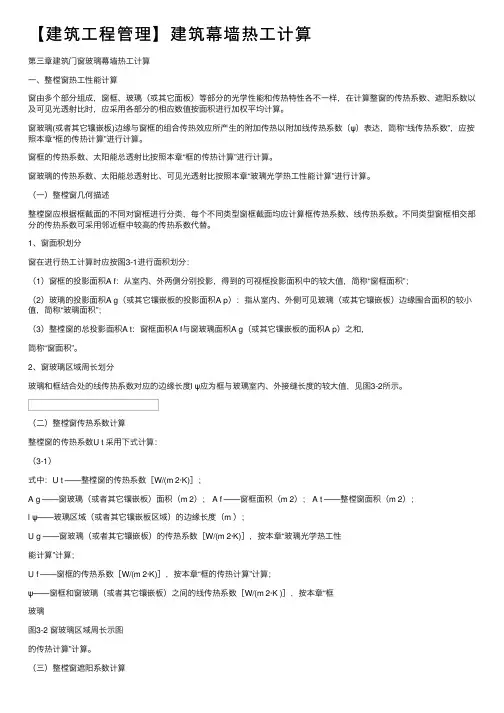

【建筑⼯程管理】建筑幕墙热⼯计算第三章建筑门窗玻璃幕墙热⼯计算⼀、整樘窗热⼯性能计算窗由多个部分组成，窗框、玻璃（或其它⾯板）等部分的光学性能和传热特性各不⼀样，在计算整窗的传热系数、遮阳系数以及可见光透射⽐时，应采⽤各部分的相应数值按⾯积进⾏加权平均计算。

窗玻璃(或者其它镶嵌板)边缘与窗框的组合传热效应所产⽣的附加传热以附加线传热系数（ψ）表达，简称“线传热系数”，应按照本章“框的传热计算”进⾏计算。

窗框的传热系数、太阳能总透射⽐按照本章“框的传热计算”进⾏计算。

窗玻璃的传热系数、太阳能总透射⽐、可见光透射⽐按照本章“玻璃光学热⼯性能计算”进⾏计算。

（⼀）整樘窗⼏何描述整樘窗应根据框截⾯的不同对窗框进⾏分类，每个不同类型窗框截⾯均应计算框传热系数、线传热系数。

不同类型窗框相交部分的传热系数可采⽤邻近框中较⾼的传热系数代替。

1、窗⾯积划分窗在进⾏热⼯计算时应按图3-1进⾏⾯积划分：（1）窗框的投影⾯积A f：从室内、外两侧分别投影，得到的可视框投影⾯积中的较⼤值，简称“窗框⾯积”；（2）玻璃的投影⾯积A g（或其它镶嵌板的投影⾯积A p）：指从室内、外侧可见玻璃（或其它镶嵌板）边缘围合⾯积的较⼩值，简称“玻璃⾯积”；（3）整樘窗的总投影⾯积A t：窗框⾯积A f与窗玻璃⾯积A g（或其它镶嵌板的⾯积A p）之和，简称“窗⾯积”。

2、窗玻璃区域周长划分玻璃和框结合处的线传热系数对应的边缘长度l ψ应为框与玻璃室内、外接缝长度的较⼤值，见图3-2所⽰。

（⼆）整樘窗传热系数计算整樘窗的传热系数U t 采⽤下式计算：（3-1）式中：U t ——整樘窗的传热系数［W/(m 2·K)］；A g ——窗玻璃（或者其它镶嵌板）⾯积（m 2）； A f ——窗框⾯积（m 2）； A t ——整樘窗⾯积（m 2）；l ψ——玻璃区域（或者其它镶嵌板区域）的边缘长度（m ）；U g ——窗玻璃（或者其它镶嵌板）的传热系数［W/(m 2·K)］，按本章“玻璃光学热⼯性能计算”计算；U f ——窗框的传热系数［W/(m 2·K)］，按本章“框的传热计算”计算；ψ——窗框和窗玻璃（或者其它镶嵌板）之间的线传热系数［W/(m 2·K )］，按本章“框玻璃图3-2 窗玻璃区域周长⽰图的传热计算”计算。

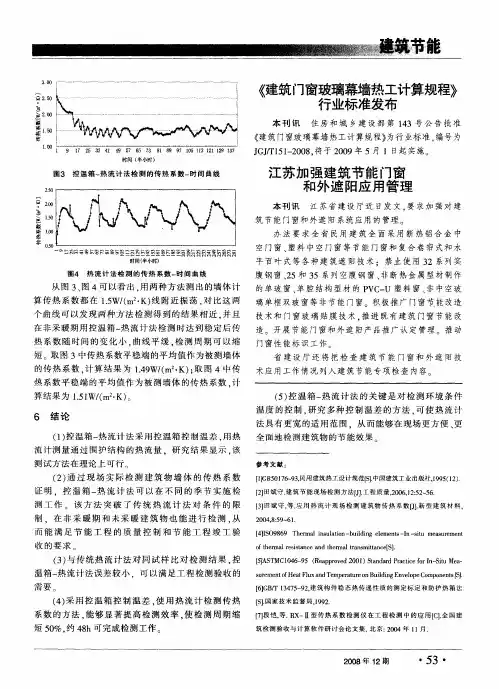

建筑门窗玻璃幕墙热工计算规程Calculation specification for thermal performance of windows, doors and glass curtain-wallsJGJ/T***-20**批准部门：中华人民共和国住房和城乡建设部施行日期： 2 0 ×× 年× 月 1 日中国建筑工业出版社20×× 北京修订说明本次局部修订是根据住房和城乡建设部《关于执行2019年工程建设规范和标准编制及相关工作计划的通知》（建标标便[2019]21号）的要求，由广东省建筑科学研究院集团股份有限公司会同有关单位对《建筑门窗玻璃幕墙热工计算规程》JGJ/T 151—2008进行局部修订。

本次修订的主要内容是：将采光顶纳入本规程；加入太阳得热系数的概念及相关计算；与《民用建筑热工设计规范》GB50176协调一致；细化数值模拟的要求等。

本规范中下划线表示修改的内容；用黑体字表示的条文为强制性条文，必须严格执行。

本规范由住房和城乡建设部负责管理，由广东省建筑科学研究院集团股份有限公司负责具体技术内容的解释。

执行过程中如有意见或建议，请寄送至广东省建筑科学研究院集团股份有限公司（地址：广东省广州市先烈东路121号，邮编：510500）。

本次局部修订的主编单位、参编单位、主要起草人和主要审查人：主编单位：广东省建筑科学研究院集团股份有限公司参编单位：中国建筑科学研究院华南理工大学深圳市建筑科学研究院集团股份有限公司清华大学福建省建筑科学研究院中国南玻集团广东省建设科技与标准化协会泰诺风保泰（苏州）隔热材料有限公司深圳市新山幕墙技术咨询有限公司广州建筑装饰集团有限公司江苏赛迪乐节能科技有限公司广州行盛玻璃幕墙工程有限公司深圳市保利达建设工程有限公司主要起草人：主要审查人：《建筑门窗幕墙热工计算规程》JGJ/T 151—2008修订对照表（方框部分为删除内容，下划线部分为增加内容）7.1.2 计算框的传热系数U f 时应符合下列规定：1框的传热系数U f 应在计算窗或幕墙的某一框截面的二维热传导的基础上获得； 2在框的计算截面中，应用一块导热系数 λ=0.03［W/(m K)］的板材替代实际的玻璃（或其他镶嵌板），板材的厚度等于所替代面板的厚度，嵌入框的深度按照实际尺寸，可见部分的板材宽度b p 不应小于200mm （图7.1.2）；图7.1.2 框传热系数计算模型示意图3在室内外计算条件下，用二维热传导计算软件计算流过图示截面的热流q w ，并应按下式整理：()pf out n,in n,p p f fW )(b b T T b U b Uq +-⋅⋅+⋅=（7.1.2-1）f pp D2f f b b U L U ⋅-=（7.1.2-2）()outn,in n,p f W D2f T T b b q L -+=（7.1.2-3） 7.1.2 计算框的传热系数U f 时应符合下列规定：1框的传热系数U f 应在计算窗或幕墙的某一框截面的二维热传导的基础上获得； 2在框的计算截面中，应用一块导热系数 λ=0.03［W/(m K)］的板材替代实际的玻璃（或其他镶嵌板），板材的厚度等于所替代面板的厚度，嵌入框的深度按照实际尺寸，可见部分的板材宽度b p 不应小于200mm （图7.1.2）；图7.1.2 框传热系数计算模型示意图3在室内外计算条件下，用二维热传导计算软件计算流过图示截面的热流q w ，并应按下式整理：()pf out n,in n,p p f fW )(b b T T b U b Uq +-⋅⋅+⋅=（7.1.2-1）f pp D2f f b b U L U ⋅-=（7.1.2-2） ()outn,in n,p f W D2f T T b b q L -+=（7.1.2-3）7.1.3 框与面板接缝传热系数计算模型示意图2 用二维热传导计算程序，计算在室内外标准条件下流过图示截面的热流qψ，qψ应按下式整理：()对值大于水平表面之间的温度差的绝对值，7.4.9 转换后空腔的热流方向应由空腔的垂直和水平表面之间温差来确定（图7.4.9），并应符合下列规定：1如果空腔垂直表面之间温度差的绝对值大于水平表面之间温度差的绝对值，即rt lf tp boT T T T-≥-时，热流方向是水平的；2如果空腔水平表面之间温度差的绝对值大于垂直表面之间温度差的绝对值时，热流方向应按下列规定确定：1）空腔顶部水平表面温度小于空腔底部水平表面温度，即rt lf tp boT T T T-<-，tp boT T<时，热流方向为向上；2）空腔顶部水平表面温度大于空腔底部水平表面温度，即rt lf tp boT T T T-<-，tp boT T>时，热流方向为向下。

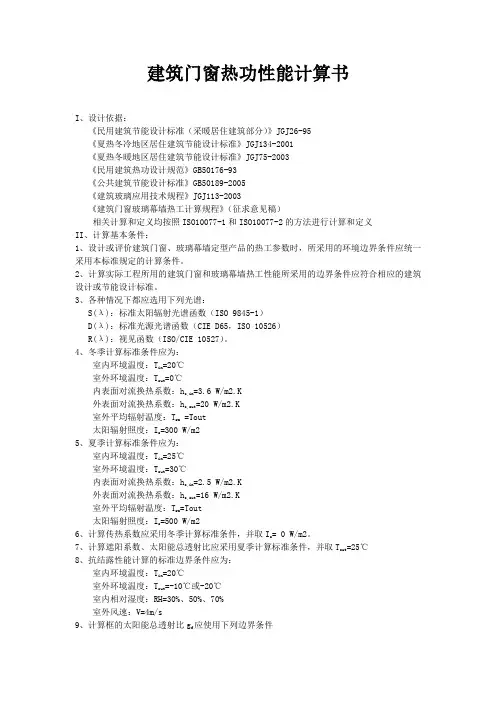

建筑门窗热功性能计算书I、设计依据：《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003《民用建筑热功设计规范》GB50176-93《公共建筑节能设计标准》GB50189-2005《建筑玻璃应用技术规程》JGJ113-2003《建筑门窗玻璃幕墙热工计算规程》（征求意见稿）相关计算和定义均按照ISO10077-1和ISO10077-2的方法进行计算和定义II、计算基本条件：1、设计或评价建筑门窗、玻璃幕墙定型产品的热工参数时，所采用的环境边界条件应统一采用本标准规定的计算条件。

2、计算实际工程所用的建筑门窗和玻璃幕墙热工性能所采用的边界条件应符合相应的建筑设计或节能设计标准。

3、各种情况下都应选用下列光谱：S(λ)：标准太阳辐射光谱函数（ISO 9845-1）D(λ)：标准光源光谱函数（CIE D65，ISO 10526）R(λ)：视见函数（ISO/CIE 10527）。

4、冬季计算标准条件应为：室内环境温度：T in=20℃室外环境温度：T out=0℃内表面对流换热系数：h c,in=3.6 W/m2.K外表面对流换热系数：h c,out=20 W/m2.K室外平均辐射温度：T rm =Tout太阳辐射照度：I s=300 W/m25、夏季计算标准条件应为：室内环境温度：T in=25℃室外环境温度：T out=30℃内表面对流换热系数：h c,in=2.5 W/m2.K外表面对流换热系数：h c,out=16 W/m2.K室外平均辐射温度：T rm=Tout太阳辐射照度：I s=500 W/m26、计算传热系数应采用冬季计算标准条件，并取I s= 0 W/m2。

7、计算遮阳系数、太阳能总透射比应采用夏季计算标准条件，并取T out=25℃8、抗结露性能计算的标准边界条件应为：室内环境温度：T in=20℃室外环境温度：T out=-10℃或-20℃室内相对湿度：RH=30%、50%、70%室外风速：V=4m/s9、计算框的太阳能总透射比g f应使用下列边界条件q in=α* Isq in：通过框传向室内的净热流（W/m2）α：框表面太阳辐射吸收系数I s：太阳辐射照度(Is=500W/m2)10、设计或评价建筑门窗、玻璃幕墙定型产品的热工参数时，门窗框或幕墙框与墙的连接界面应作为绝热边界条件处理11、整窗截面的几何描述整窗应根据框截面的不同对窗框分段，有多少个不同的框截面就应计算多少个不同的框传热系数和对应的框和玻璃接缝线传热系数。

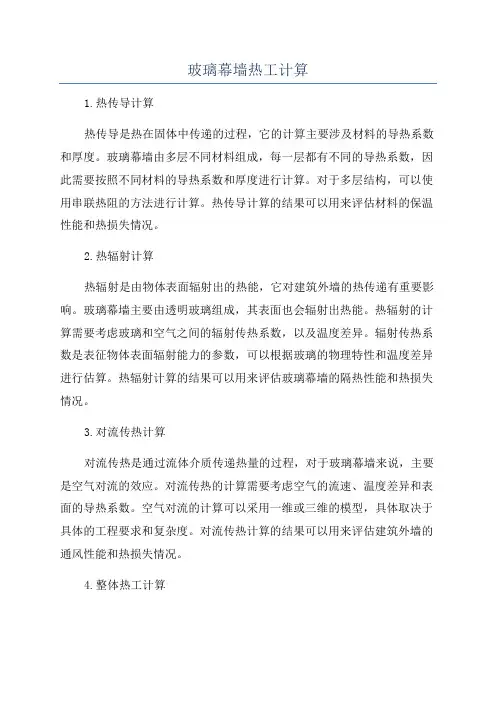

玻璃幕墙热工计算1.热传导计算热传导是热在固体中传递的过程，它的计算主要涉及材料的导热系数和厚度。

玻璃幕墙由多层不同材料组成，每一层都有不同的导热系数，因此需要按照不同材料的导热系数和厚度进行计算。

对于多层结构，可以使用串联热阻的方法进行计算。

热传导计算的结果可以用来评估材料的保温性能和热损失情况。

2.热辐射计算热辐射是由物体表面辐射出的热能，它对建筑外墙的热传递有重要影响。

玻璃幕墙主要由透明玻璃组成，其表面也会辐射出热能。

热辐射的计算需要考虑玻璃和空气之间的辐射传热系数，以及温度差异。

辐射传热系数是表征物体表面辐射能力的参数，可以根据玻璃的物理特性和温度差异进行估算。

热辐射计算的结果可以用来评估玻璃幕墙的隔热性能和热损失情况。

3.对流传热计算对流传热是通过流体介质传递热量的过程，对于玻璃幕墙来说，主要是空气对流的效应。

对流传热的计算需要考虑空气的流速、温度差异和表面的导热系数。

空气对流的计算可以采用一维或三维的模型，具体取决于具体的工程要求和复杂度。

对流传热计算的结果可以用来评估建筑外墙的通风性能和热损失情况。

4.整体热工计算在完成以上三个步骤的计算后，可以将热传导、热辐射和对流传热的结果进行整合，进行整体热工计算。

整体热工计算的目的是评估玻璃幕墙的综合隔热性能和热损失情况。

根据计算结果，可以进行相应的优化设计，以提高建筑外墙的节能性和舒适性。

总结：玻璃幕墙热工计算是一个复杂且综合的过程，涉及热传导、热辐射和对流传热等多个方面。

在实际工程中，需要综合考虑材料的导热特性、热辐射系数、空气流速和温度差异等因素，进行合理的计算和优化设计。

通过科学的热工计算，可以提高玻璃幕墙的节能性和舒适性，满足人们对于建筑环境质量的要求。

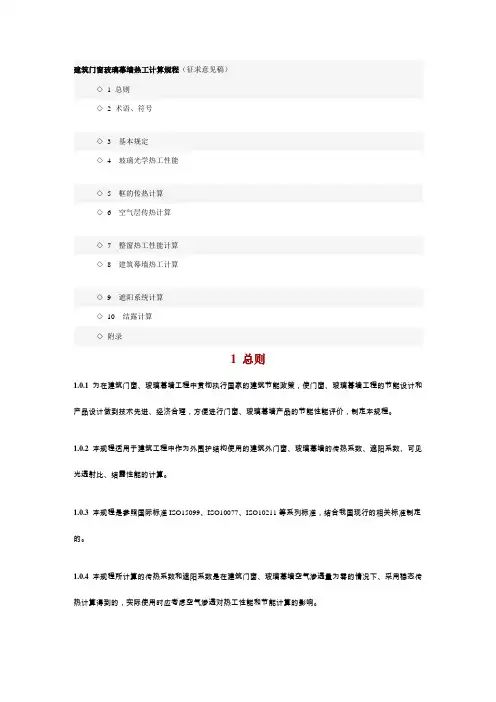

建筑门窗玻璃幕墙热工计算规程（征求意见稿）◇ 1 总则◇ 2 术语、符号◇3基本规定◇4玻璃光学热工性能◇5框的传热计算◇6空气层传热计算◇7整窗热工性能计算◇8建筑幕墙热工计算◇9遮阳系统计算◇10结露计算◇附录1 总则1.0.1为在建筑门窗、玻璃幕墙工程中贯彻执行国家的建筑节能政策，使门窗、玻璃幕墙工程的节能设计和产品设计做到技术先进、经济合理，方便进行门窗、玻璃幕墙产品的节能性能评价，制定本规程。

1.0.2本规程适用于建筑工程中作为外围护结构使用的建筑外门窗、玻璃幕墙的传热系数、遮阳系数、可见光透射比、结露性能的计算。

1.0.3本规程是参照国际标准ISO15099、ISO10077、ISO10211等系列标准，结合我国现行的相关标准制定的。

1.0.4本规程所计算的传热系数和遮阳系数是在建筑门窗、玻璃幕墙空气渗透量为零的情况下、采用稳态传热计算得到的，实际使用时应考虑空气渗透对热工性能和节能计算的影响。

1.0.5实际工程所用建筑门窗、玻璃幕墙的室内外热工计算条件应符合相应的建筑热工设计标准和建筑节能设计标准。

1.0.6建筑门窗、玻璃幕墙所用材料的热工计算参数除使用本规程给出的参数外，还应符合其它强制性的热工设计标准和建筑节能设计标准的相关规定。

实际工程中所使用材料的热工参数应按照相应材料的实际参数选取。

2 术语、符号2.1 术语2.1.1夏季标准计算条件standard summer environmental condition用于门窗或幕墙产品设计、性能评价热工性能参数计算的夏季标准热工计算环境条件。

2.1.2冬季标准计算条件standard winter environmental condition用于门窗或幕墙产品设计、性能评价热工性能参数计算的冬季标准热工计算环境条件。

2.1.3传热系数（U）thermal transmittance门窗或幕墙两侧环境温度差为1℃时，在单位时间内通过单位面积围护结构的传热量。

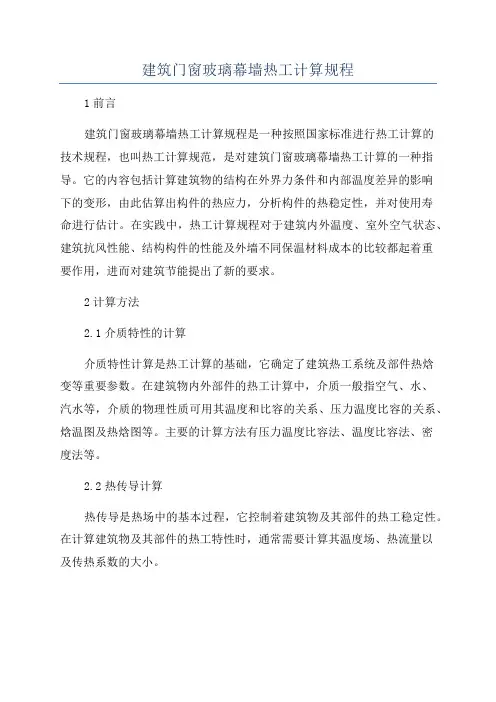

建筑门窗玻璃幕墙热工计算规程
1前言
建筑门窗玻璃幕墙热工计算规程是一种按照国家标准进行热工计算的
技术规程，也叫热工计算规范，是对建筑门窗玻璃幕墙热工计算的一种指导。

它的内容包括计算建筑物的结构在外界力条件和内部温度差异的影响
下的变形，由此估算出构件的热应力，分析构件的热稳定性，并对使用寿
命进行估计。

在实践中，热工计算规程对于建筑内外温度、室外空气状态、建筑抗风性能、结构构件的性能及外墙不同保温材料成本的比较都起着重
要作用，进而对建筑节能提出了新的要求。

2计算方法
2.1介质特性的计算
介质特性计算是热工计算的基础，它确定了建筑热工系统及部件热焓
变等重要参数。

在建筑物内外部件的热工计算中，介质一般指空气、水、
汽水等，介质的物理性质可用其温度和比容的关系、压力温度比容的关系、焓温图及热焓图等。

主要的计算方法有压力温度比容法、温度比容法、密
度法等。

2.2热传导计算
热传导是热场中的基本过程，它控制着建筑物及其部件的热工稳定性。

在计算建筑物及其部件的热工特性时，通常需要计算其温度场、热流量以
及传热系数的大小。

铝合金窗工程热工性能设计计算书目录一、计算引用的规范、标准及资料 (1)二、计算中采用的部分条件参数及规定 (1)1.计算所采纳的部分参数： (1)2.最新规范《公共建筑节能设计标准》的部分规定： (1)三、幕墙结构基本参数 (4)1.地区参数： (4)2.建筑参数： (4)3.环境参数： (4)4.单元参数： (4)四、玻璃的传热系数K值的计算 (4)1.计算基础及依据： (5)2.室外表面换热系数: (5)3.室内表面换热系数: (5)4.多层玻璃系统内部传热系数： (6)5.K值的计算： (8)五、幕墙框的传热系数K值的计算 (8)1.框的传热系数K f： (8)六、幕墙整体的传热系数K值 (11)七、太阳能透射比及遮阳系数计算 (11)1.太阳能总透射比g t： (11)2.幕墙计算单元的遮阳系数 (12)3.幕墙计算单元可见光透射比计算 (12)八、结露计算： (12)1.水(冰)表面的饱和水蒸汽压计算： (12)2.在空气相对湿度f下，空气的水蒸汽压计算： (13)3.空气的结露点温度计算： (13)4.幕墙玻璃内表面的计算温度： (13)某门窗工程热工设计计算书一、计算引用的规范、标准及资料《民用建筑热工设计规范》 GB50176-93《公共建筑节能设计标准》 GB50189-2005《居住建筑节能设计标准》 DBJ 01-602-2004《民用建筑节能设计标准(采暖居住建筑部分)》 JGJ26-95《玻璃幕墙光学性能》 GB/T18091-2000《建筑玻璃可见光、透射比等以及有关窗玻璃参数的测定》GB/T 2680-94《建筑门窗玻璃幕墙热工计算规程意见稿》 [建标2004-66号]二、计算中采用的部分条件参数及规定1.计算所采纳的部分参数：(1)各种情况下都应选用下列光谱：S(λ)：标准太阳辐射光谱函数(ISO 9845-1)；D(λ)：标准光源光谱函数(CIE D65，ISO 10526)；R(λ)：视见函数(ISO/CIE 10527)；(2)冬季计算标准条件应为：室内环境计算温度：T in=20℃；室外环境计算温度：T out=0℃；内表面对流换热系数：h c=3.6W/(m2·K)；外表面对流换热系数：h e=23W/(m2·K)；室外平均辐射温度：T rm=T out太阳辐射照度：I s=300W/m2；(3)夏季计算标准条件应为：室内环境温度：T in=25℃；室外环境温度：T out=30℃；内表面对流换热系数：h c=2.5W/(m2·K)；外表面对流换热系数：h e=19W/(m2·K)；室外平均辐射温度：T rm=T out；太阳辐射照度：I s=500W/m2；(4)计算传热系数应采用冬季计算标准条件，并取I s=0W/m2；(5)计算遮阳系数、太阳能总透射比应采用夏季计算标准条件，并取T out=25℃；(6)抗结露性能计算的标准边界条件应为：室内环境温度：T in=20℃；室外环境温度：T out=-10℃或T out=-20℃室内相对湿度：RH=30%或RH=50%或RH=70%；室外风速：V=4m/s；(7)计算框的太阳能总透射比g f应使用下列边界条件：q in=α·I sq in：通过框传向室内的净热流(W/m2)；α：框表面太阳辐射吸收系数；I s：太阳辐射照度=500W/m2；2.最新规范《公共建筑节能设计标准》的部分规定：(1)各城市的建筑气候分区应该按下面表格[表 4.2.1]取用，如果表格里面没有您的城市，请参照临近城市取用。

建筑门窗玻璃幕墙热工计算规程一、计算参数的确定1.建筑的热工特性：包括建筑的热传导系数、热容量和热辐射系数等。

这些参数可以通过测量建筑材料的物性参数和建筑构件的尺寸、构造等确定。

2.气候条件：包括室外气温、相对湿度、风速等。

这些参数可以通过气象数据、现场观测或者模拟计算等方式获得。

3.太阳辐射：包括太阳辐射的直射和散射成分。

这些参数可以通过太阳辐射计测量或者根据气象数据和建筑朝向等计算得到。

4.室内外温度差：室内外温度差是建筑门窗玻璃幕墙的热传输的重要参数。

它可以根据设计要求和规范的要求进行确定。

二、热传输计算方法的选择在进行建筑门窗玻璃幕墙的热传输计算时，可以采用多种方法，包括热传导计算、热对流计算和太阳辐射计算等。

根据具体情况选择合适的计算方法，以确保计算结果的准确性和可靠性。

1.热传导计算：热传导计算是指根据建筑材料的传热特性和构件的几何形状，计算热传导的传热量。

这种计算方法适用于建筑墙体和屋顶的热传输分析。

2.热对流计算：热对流计算是指根据建筑门窗玻璃幕墙的布局和通风特性，计算热对流的传热量。

这种计算方法适用于室内外温差较大的边界条件。

3.太阳辐射计算：太阳辐射计算是指根据太阳辐射的强度和建筑门窗玻璃幕墙的太阳辐射透过率，计算太阳辐射的传热量。

这种计算方法适用于建筑门窗玻璃幕墙的太阳能利用分析。

三、评估热工性能和节能性能通过进行建筑门窗玻璃幕墙的热工计算，可以评估其热工性能和节能性能，并确定合理的节能措施。

热工性能评估主要包括热传输系数、热阻、热容和热辐射系数等的计算和分析。

节能性能评估主要包括节能效果、能源消耗和温室气体排放等的评估和分析。

在进行热工性能和节能性能评估时，需要考虑建筑门窗玻璃幕墙的设计要求和规范的要求，并结合实际情况进行综合分析。

评估结果将为提供合理的节能措施和改进建议提供依据，以提高建筑门窗玻璃幕墙的热工性能和节能性能。

综上所述，建筑门窗玻璃幕墙热工计算规程是评估建筑门窗玻璃幕墙热工性能和节能性能的重要工作。

1 总则1.0.1在建筑围护结构的节能中，建筑门窗、玻璃幕墙的能耗均比较大，是节能的重点之一。

已经颁布的《公共建筑节能设计标准》，《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95、《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001、《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003均对门窗的性能提出了明确的要求。

由于我国一直没有门窗的热工计算规程，所以在实际工程中，门窗的传热系数都是由实验室测试得到的。

即使这样，由于测试的条件并不是实际工程所在的环境条件，测试的数据由于实际工程也是不正确的。

而且，由于实际工程的窗的大小、分格往往与测试样品的不一致，所以传热系数也不一样，也没有办法由测试数据进行修正。

要在建筑门窗和幕墙工程中贯彻执行国家的建筑节能标准，只有测试方法是不够的。

而且，随着南方节能标准的出台，遮阳系数成为非常重要的指标，而遮阳系数很难用实验室进行测试，这样，实验室的测试更加无法满足广大工程的节能设计需要。

本规程的编制，规定了门窗和玻璃幕墙的传热系数、遮阳系数、可见光透射比的热工计算的有关方法，并给出了详细的计算公式，这对于门窗幕墙工程的节能设计将非常方便。

一来，产品设计过程中不需要实际产品生产出来，也不需要进行大量的物理测试，仅仅由电脑模拟计算就可以预知产品的性能，这将大大加快了产品设计的速度。

对于建筑节能工程设计，选择、设计门窗或者幕墙都很方便了。

可以预先进行玻璃、型材、配件的选择，选择的范围可以很宽，速度也可以大大加快。

1.0.2本规程主要以平整的玻璃门窗和玻璃幕墙为计算对象，适当地增加一些非透明的面板也可以采用本规程的方法计算。

对于复杂的建筑幕墙、门，本标准将不完全适用。

而且，本规程也只能适用于门窗和玻璃幕墙自身的计算，并不能计算门窗、玻璃幕墙与周边墙体复杂的连接边界。

1.0.3本规程以下列标准为参照标准：ISO 15099 Thermal performance of windows, doors and shading devices – Detailed calculations；ISO 10077–1: Thermal performance of windows, doors and shutters – Calculation of thermal transmittance – Part 1:Simplified method；ISO 10077–2: Thermal performance of windows, doors and shutters – Calculation of thermal transmittance – Part 2: Numerical method for frames；ISO 10211-1: Thermal bridges in building construction – Heat flow and surface temperatures, Part 1. General calculation methods；ISO 10292: Glass in building – Calculation of steady state U-values ( thermal transmittance ) of multiple glazing；ISO 9050 Glass in building – Determination of light transmittance, solar direct transmittance, total solar energy transmittance, ultraviolet transmittance and related glazing factors。

玻璃幕墙热工计算 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-常熟--局幕墙热工性能计算书(一)本计算概况：气候分区：夏热冬冷地区工程所在城市：南京传热系数限值：≤ (W/遮阳系数限值(东、南、西向)：≤遮阳系数限值(北向)：≤(二)参考资料：《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001《民用建筑热工设计规范》GB50176-93《公共建筑节能设计标准》GB50189-2005《公共建筑节能设计标准》DBJ 01-621-2005《居住建筑节能设计标准》DBJ 01-602-2004《建筑玻璃应用技术规程》JGJ 113-2003《建筑门窗玻璃幕墙热工计算规程》(JGJ/T151-2008)《建筑门窗幕墙热工计算及分析系统(W-Energy 2010)》(三)计算基本条件：1.计算实际工程所用的建筑门窗和玻璃幕墙热工性能所采用的边界条件应符合相应的建筑设计或节能设计标准。

2.设计或评价建筑门窗、玻璃幕墙定型产品的热工参数时，所采用的环境边界条件应统一采用规定的计算条件。

3.以下计算条件可供参考：(1)各种情况下都应选用下列光谱：S(λ)：标准太阳辐射光谱函数（ISO 9845-1）；D(λ)：标准光源（CIE D65，ISO 10526）光谱函数；R(λ)：视见函数（ISO/CIE 10527）。

(2)冬季计算标准条件应为：室内环境温度 T in=20℃室外环境温度 T ou t=0℃内表面对流换热系数 h c,in= W/外表面对流换热系数 h c,out=20 W/太阳辐射照度 I s=300 W/m2(3)夏季计算标准条件应为：室内环境温度 T in=25℃室外环境温度 T ou t=30℃外表面对流换热系数 h c,in= W/外表面对流换热系数 h c,out=16 W/室外平均辐射温度 T rm=T out太阳辐射照度 I s=500 W/m2(4)计算传热系数应采用冬季计算标准条件，并取I s= 0 W/m2。
