(完整word)初中物理-光的折射作图题

光的反射与折射作图一、作图题（共38题；共250分）1.如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO 的反射光线。

2.如图，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹)3.如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。

4. 请在下图中画出折射光线的大致位置；5. 如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。

6.一束光线从空气射入玻璃时，界面MN 上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。

7.如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。

8.半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。

一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。

9.根据下列要求，分别完成作图。

如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。

10.按照题目要求作图。

如图甲所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上衫B点的爸爸，请画出此现象的光路图。

11.自行车尾灯的反光原理如图所示。

请完成反射光路，并标出反射角度数。

12.如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。

13.在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路14.如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．15.请在图中画出三角形ABC在平面镜MN中所成的像。

16.用激光器发出一束光,射入半圆形玻璃砖的圆心O,结果在水平屏幕MN上出现两个光斑,其中一个光斑在A 点,如图乙。

请在图乙中画出光路确定另光斑B点的位置17.如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。

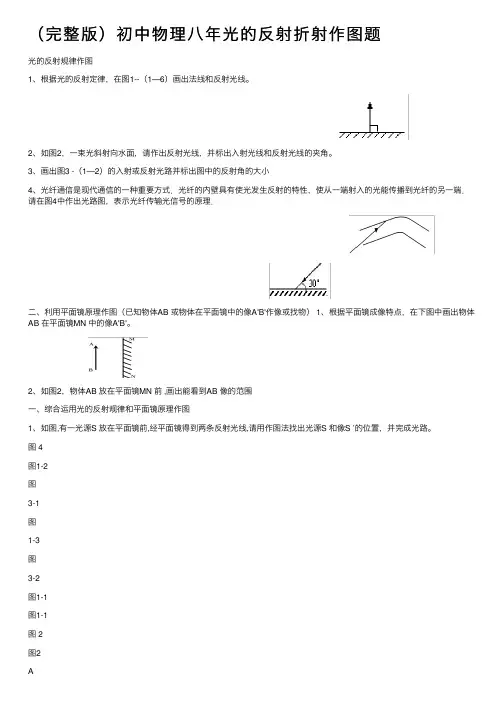

（完整版）初中物理⼋年光的反射折射作图题光的反射规律作图1、根据光的反射定律，在图1--（1—6）画出法线和反射光线。

2、如图2，⼀束光斜射向⽔⾯，请作出反射光线，并标出⼊射光线和反射光线的夹⾓。

3、画出图3 -（1—2）的⼊射或反射光路并标出图中的反射⾓的⼤⼩4、光纤通信是现代通信的⼀种重要⽅式．光纤的内壁具有使光发⽣反射的特性，使从⼀端射⼊的光能传播到光纤的另⼀端．请在图4中作出光路图，表⽰光纤传输光信号的原理．⼆、利⽤平⾯镜原理作图（已知物体AB 或物体在平⾯镜中的像A'B'作像或找物） 1、根据平⾯镜成像特点，在下图中画出物体AB 在平⾯镜MN 中的像A'B'。

2、如图2，物体AB 放在平⾯镜MN 前 ,画出能看到AB 像的范围⼀、综合运⽤光的反射规律和平⾯镜原理作图1、如图,有⼀光源S 放在平⾯镜前,经平⾯镜得到两条反射光线,请⽤作图法找出光源S 和像S ′的位置，并完成光路。

图 4图1-2图3-1图1-3图3-2图1-1图1-1图 2图2A2.已知下图中⼊射光线和反射光线的⽅向,画出平⾯镜的位置3、如下图3、A 1是发光点A 在平⾯镜MN 中所成的像，试作出该发光点发出的⼀条光线经平⾯镜反射后通过B 点的光路图。

（标出发光点A 和⼊射点O 的位置）。

4、如下图4，光源位于A 点。

问该光源发出的哪⼀条光线经平⾯镜MN 反射后通过C 点？作出光路图。

5、如下图5、S 为平⾯镜MN 前的⼀个点光源,请画出通过A 点的反射光线6、如下图6，MN 是平⾯镜，S 是⼀个点光源，P 是空间中的⼀点，请在图中画出由点光源 S 发出的能过P 点的所有光线，并且写出作图依据7、如下图7所⽰，电视遥控器对着天棚也能遥控电视机。

图中从A 点发出的光经天棚MN 反射后射⼊电视机的接收窗⼝B ，试画出其光路图。

8、如下图8， AB 、CD 是发光点 S 发出经平⾯镜反射的两条光线.在图中画出发光点 S 和它在平⾯镜中的像点（或发光点S 射向平⾯镜的光线中有两条光线的反射光线是AB 和CD,请在图中画出平⾯镜的位置.）9、如下图10,S 是⼀发光点,S ′是它在平⾯镜中的像,SA 是S 发出的⼀条光线,请画出平⾯镜,并作出SA 经平⾯镜的反射光线.10、如图11,平⾯镜前有A 、B 两个发光点.试⽤作图法确定⼈眼沿什么⽅向观察时,可以看到A 、B 的像在同⼀直线上.11、如图13，⼀束太阳光与⽔平地⾯成30°夹⾓,现欲使这束太阳光竖直的射向井底,请在图中准确画出这平⾯镜的位置.(要求标明法线以及平⾯镜与⽔平地⾯的夹⾓)光的图 3图2-1 图7 图8图9图2-2 图2-3光的折射练习1、如图5 所⽰⼀束光从半球⾯上的A 点沿半径⽅向射⼊半球形玻璃砖，已知半球形玻璃砖的球⼼为O，且光线到达半球形玻璃砖下表⾯处时可以发⽣折射和反射。

1、如图所示，太阳光线跟水平方向成40°角，要利用太阳光垂直照亮井底，应把平面镜放在跟水平方向成_____________角的位置。

(在图中画出平面镜的位置，保留作图痕迹)2、OA为光源S发出的一条光线SO经平面镜后的反射光线。

请在图中画出平面镜的位置，并标出入射角i和反射角r。

如图8所示，发光点S发出的一条光线入射到平面镜上的A点，试在图中作出入射光线的反射光线，并在图中标出发光点S在平面镜中所成的虚像S′。

如果入射光线与平面镜的夹角是30°，那么反射角是。

4、电视机的遥控器是利用红外线传递信息对电视机进行遥控的。

一次小黄坐的位置与电视机红外线接收窗口之间刚好有张椅子挡住视线，如图10所示。

小黄利用光的反射，将遥控器对准房间光滑的墙壁按动遥控器达到了遥控的目的，请你利用光的反射定律，在图中画出遥控器发出红外线传播到电视机红外线接收窗口途径（红外线反射线路）。

5、如图一束水平光线射向两面夹角为45°的平面镜上，被这两面平面镜反射，请画出这束光线经这两面平面镜反射的完整光路图。

6、在图中的方框内填入合适的光学元件，并完成光路图:7、某发光点S所发出的两条光线经平面镜反射后形成的光线如图所示，请完成光路图并确定发光点S的位置。

8、小明妈妈的钱包掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了钱包．下图中已标出了反射光线和入射光线，请在图中画出平面镜，并保留作图痕迹．9、下图所示是一条经界面反射后的光线，请在图中画出其入射光线及入射光线对应的折射光线的大致方向．10、如图所示为水位测量仪的示意图，从A点发出一束方向不变的光线，经水面反射后，在固定光屏PQ上形成一个光斑，光斑的位置随水位的变化而发生变化。

当水面在CD时，屏上的光斑移到了B点。

请根据平面镜成像的特点作出光路图（保留作图痕迹）。

11、B为隧道中的一堵墙，墙的左边有一激光器S发出一束激光经平面镜MN反射后恰好经过Ａ点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线12、如图所示，平面镜前一个发光点S和它的两条光线，请在图中作出S在平面镜中的像，并作出这两条光线的反射光线。

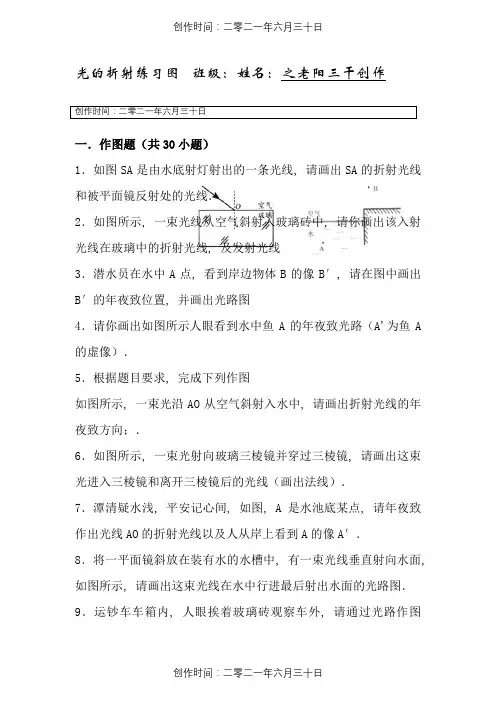

光的折射练习图班级：姓名：之老阳三干创作创作时间：二零二一年六月三十日一．作图题（共30小题）1．如图SA是由水底射灯射出的一条光线, 请画出SA的折射光线和被平面镜反射处的光线．2．如图所示, 一束光线从空气斜射入玻璃砖中, 请你画出该入射光线在玻璃中的折射光线, 及发射光线3．潜水员在水中A点, 看到岸边物体B的像B′, 请在图中画出B′的年夜致位置, 并画出光路图4．请你画出如图所示人眼看到水中鱼A的年夜致光路（A'为鱼A 的虚像）．5．根据题目要求, 完成下列作图如图所示, 一束光沿AO从空气斜射入水中, 请画出折射光线的年夜致方向；．6．如图所示, 一束光射向玻璃三棱镜并穿过三棱镜, 请画出这束光进入三棱镜和离开三棱镜后的光线（画出法线）．7．潭清疑水浅, 平安记心间, 如图, A是水池底某点, 请年夜致作出光线AO的折射光线以及人从岸上看到A的像A′．8．将一平面镜斜放在装有水的水槽中, 有一束光线垂直射向水面, 如图所示, 请画出这束光线在水中行进最后射出水面的光路图．9．运钞车车箱内, 人眼挨着玻璃砖观察车外, 请通过光路作图（保管痕迹）, 标出人眼看到车外的范围．10．如图甲所示, 潜水员眼睛在水下方A点处, 看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起．请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线, 11．画出图中入射光线AO对应的年夜致的折射光线, 并标出折射角r．12．如图所示, 一束光从水中斜射到空气中, 请画出折射光线的年夜致方向．13．如图, 一束光线从空气斜射到水面时发生反射和折射, OB为反射光线, 请作收支射光线、法线和年夜致的折射光线．14．如图所示, 人眼在A点看到水中的鱼恰好在B点, 请你画出鱼的年夜致实际位置．15．图中的A、B两架飞机, 一架是实际飞机, 一架是从潜水艇上观察到的该飞机的像, 作光路图示意．16．如图中是水中的反射光线, 请在图中画出相应的入射光线与折射光线；17．海洋馆里有专业的“人鱼饰演”．“美人鱼”（B点为美人鱼的眼睛）在水下看见岸上的一盏灯在A点．请画出这盏灯的年夜概位置C点以及“美人鱼”看见灯的光路图．18．如图, 一束光从截面为直角三角形的玻璃砖AB面垂直射入, 请画出光束进入玻璃砖并从玻璃砖AC面射出的光路．19．如图, 将一矩形玻璃砖从中间斜切后, 向左右沿水平直线拉开一小段距离, 一条光线从右正面垂直射入, 画出这条光线从左侧玻璃砖射出的折射光路图．20．在图中请用直尺画出通过玻璃砖后传布的光线．21．如图所示, 一束光线垂直射到玻璃砖的一个面上．作出这束光线进入玻璃砖内和离开玻璃砖后的年夜致情况．22．如图所示, 一束光线在水中斜射到一长方体空气柱的概况并能从对面射入水中, 请画出该光线传布路径的光路图, 注意保管需要的辅助线．23．如图中A、B两点分别为空中小鸟和水中鱼的实际位置, 人眼从C点恰好看到它们在水中的像重合, 请画出小鸟在水中像的位置A'以及人眼看到小鱼的光路图．（保管作图痕迹）24．如图所示, S是水中鱼所在的实际位置, S′是人眼在A点处看到的鱼与池边路灯B在水中的倒影重合的位置, 请你确定池边路灯B的位置, 并完成光路图．25．请在图中画出小鳟鱼看见蜻蜓的光路图．26．如图所示一束激光α斜射向半圆形玻璃砖圆心O, 结果在屏幕上呈现两个光斑, 请画出形成两个光斑的光路图．27．（1）小明利用星期天帮手五保户张奶奶从河中挑水浇园, 如图1所示：A处为张奶奶家, B处为张奶奶家的菜园子．为了节约时间, 请在图中确定小明的最短的行走路线．（2）小明来到河边后看到水中有一个发光物体, 如图2所示：请根据图中发光物体的真实的位置做出小明看到的虚像的位置．28．如图所示, 一束光从空气中照射到半圆形玻璃砖上, 入射点是直径面的圆心O点, 折射后从半圆玻璃砖圆弧面射出, 请画出这束光穿过半圆形玻璃砖的年夜致光路图．29．如图是一束光从空气垂直射入玻璃砖内, 请画出这束光的光路．30．某人站在离崖岸边C处, 则好能看见湖对岸的一棵树HG在水中的完整的像．湖两岸均高出湖水面1m, 请做出树HG在水中的像, 并做出人眼刚好看到H真个像的光路图．2017年11月21日591****4139的初中物理组卷参考谜底与试题解析一．作图题（共30小题）1．如图SA是由水底射灯射出的一条光线, 请画出SA的折射光线和被平面镜反射处的光线．【解答】解：过A点垂直于水面画出法线, 在法线右侧的空气中画出折射光线, 注意折射角年夜于入射角；折射光线照射到平面镜上时会发生反射, 反射角即是入射角, 据此作出反射光线, 如图所示：．2．如图所示, 一束光线从空气斜射入玻璃砖中, 请你画出该入射光线在玻璃中的折射光线【解答】解：图中法线已画出, 光从空气斜射入玻璃中时, 折射角小于入射角, 由此在法线右侧的玻璃中作出折射光线, 如图所示：．3．潜水员在水中A点, 看到岸边物体B的像B′, 请在图中画出B′的年夜致位置, 并画出光路图【解答】解：若连接BA, 与水面相交于一点, 而折射点在此点的左侧, 这样可年夜致找到折射点, 并确定出折射光线．通过折射点做出法线, 连接折射点与B点, 做收支射光线, 此时折射角小于入射角．如图所示：4．请你画出如图所示人眼看到水中鱼A的年夜致光路（A'为鱼A的虚像）．【解答】解：人之所以能看到水中鱼A, 是由A射向水面的光线经水面折射后进入人眼, 因此光的传布方向为A→眼睛；A′是人眼逆着折射光线看到的虚像, 所以直接连接眼睛和A′, 与水面的交点即为入射点O；连接A和入射点O即为入射光线, 如图所示：5．根据题目要求, 完成下列作图如图所示, 一束光沿AO从空气斜射入水中, 请画出折射光线的年夜致方向；．【解答】解：首先过入射点O垂直于水面画出法线, 然后根据折射规律画出折射光线；光从空气斜射入水中, 所以折射角小于入射角．如图所示：．6．如图所示, 一束光射向玻璃三棱镜并穿过三棱镜, 请画出这束光进入三棱镜和离开三棱镜后的光线（画出法线）．【解答】解：光由空气进入玻璃, 折射角小于入射角, 因此折射光线应向法线靠拢；再次折射时, 光由玻璃进入空气, 折射角年夜于入射角, 因此折射光线远离法线射出．7．潭清疑水浅, 平安记心间, 如图, A是水池底某点, 请年夜致作出光线AO的折射光线以及人从岸上看到A的像A′．【解答】解：先过折射点垂直界面作出法线, 再在水中法线的另一侧画出折射光线, 注意入射角小于折射角, 将两条折射光线反向延长, 其交点即为人所看到的A点的像的位置A′, 如图所示：8．将一平面镜斜放在装有水的水槽中, 有一束光线垂直射向水面, 如图所示, 请画出这束光线在水中行进最后射出水面的光路图．【解答】解：①先画出光线垂直射入水中, 此时光线方向不变．②接着画光在平面镜上的反射：先画法线, 然后反射光线和入射光线分居法线的两侧, 反射角即是入射角．③最后画光从水中射入空气中：先画法线, 然后入射光线和折射光线分居法线的两侧, 且折射角年夜于入射角．如图所示：9．运钞车车箱内, 人眼挨着玻璃砖观察车外, 请通过光路作图（保管痕迹）, 标出人眼看到车外的范围．【解答】解：人眼挨着玻璃砖观察车外情况, 先画出由玻璃砖左右两侧射向人眼的光线, 即折射光线, 过折射点画法线, 再根据光从空气斜射入玻璃时, 折射角小于入射角画收支射光线, 两入射光线之间的区域就是人眼看到车外的范围, 如图所示：．10．如图甲所示, 潜水员眼睛在水下方A点处, 看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起．请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线,【解答】解：（1）直接连接BA, 光线方向从B指向A, 光线BA即为潜水员观察小鸭子的光路图；（2）看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起, 说明小鸟处光线的入射点入射点在B点, 连接CB即为入射光线, BA为折射光线, 逆着折射光线看上去, 看到了浮在水面上B点的小鸭子与飞在天空中C点的小鸟在一条直线上．故谜底为：11．画出图中入射光线AO对应的年夜致的折射光线, 并标出折射角r．【解答】解：首先画出法线, 然后根据光从空气斜射入水中, 折射角小于入射角, 画出折射光线．折射光线与法线的夹角为折射角r, 如图所示：12．如图所示, 一束光从水中斜射到空气中, 请画出折射光线的年夜致方向．【解答】解：过入射点画出法线, 根据折射光线、入射光线分居法线两侧, 在法线的右侧空气中画出折射光线, 注意折射角年夜于入射角, 如图所示：13．如图, 一束光线从空气斜射到水面时发生反射和折射, OB为反射光线, 请作收支射光线、法线和年夜致的折射光线．【解答】解：一束光线从空气斜射到水面时发生反射和折射, 说明入射光线在空气中；首先过反射点垂直于分界面画出法线, 然后根据反射角即是入射角在法线右侧的空气中画收支射光线；根据光的折射规律, 折射角小于入射角, 在法线左侧的水中从O点画出折射光线, 如图所示：．14．如图所示, 人眼在A点看到水中的鱼恰好在B点, 请你画出鱼的年夜致实际位置．【解答】解：先连接AB, 即人看到于的虚像, 由于光在水面射入空气中时发生折射, 折射角年夜于入射角．鱼的实际位置B′应在虚像的下方．如图所示：15．图中的A、B两架飞机, 一架是实际飞机, 一架是从潜水艇上观察到的该飞机的像, 作光路图示意．【解答】解：飞机反射的光线从空气斜射入水中, 在水面处发生折射, 折射角小于入射角, 折射光线向法线方向偏折, 水中的潜水艇逆着折射光线看到飞机, 因此潜水艇所看到的飞机的位置比飞机的实际位置高, 因此B是实际飞机, A是飞机的像．飞机的像A在折射光线的反向延长线上．连接飞机的像A与观察口, 连线与水平面的交点是飞机反射光线的入射点, 过入射点作出法线, 连接飞机B与入射点, 如图所示：．16．如图中是水中的反射光线, 请在图中画出相应的入射光线与折射光线；【解答】解：因为反射光线在水中, 所以入射光线也在水中, 而且反射角跟入射角相等, 由此画收支射光线．因为入射光线在水中, 所以折射光线在空气中, 而且折射角年夜于入射角, 由此画出折射光线, 如图所示：17．海洋馆里有专业的“人鱼饰演”．“美人鱼”（B点为美人鱼的眼睛）在水下看见岸上的一盏灯在A点．请画出这盏灯的年夜概位置C点以及“美人鱼”看见灯的光路图．【解答】解：美人鱼观察A点, 是因为美人鱼看到了由A射向美人鱼的光线．光由A射向B点, 在水面处发生折射, 折射角小于入射角；美人鱼看到的A点是变高了的A点虚像, 如图所示：．18．如图, 一束光从截面为直角三角形的玻璃砖AB面垂直射入, 请画出光束进入玻璃砖并从玻璃砖AC面射出的光路．【解答】解：光从空气垂直入射到玻璃界面上, 传布方向不变；当光从玻璃斜射入空气中时, 折射角年夜于入射角, 折射光线将远离法线．在作图时, 注意先做出法线．如图所示：．19．如图, 将一矩形玻璃砖从中间斜切后, 向左右沿水平直线拉开一小段距离, 一条光线从右正面垂直射入, 画出这条光线从左侧玻璃砖射出的折射光路图．【解答】解：光从空气垂直入射到玻璃界面上, 传布方向不变；当光从玻璃斜射入空气中时, 折射角年夜于入射角, 折射光线将远离法线；当光从空气斜射入左侧玻璃砖时, 折射角小于入射角, 折射光线将靠近法线；由图知, 此时的入射角即是光从玻璃射入空气时的折射角, 所以, 进入玻璃的光线折射后垂直于玻璃左侧界面会沿直线射出．如图所示：20．在图中请用直尺画出通过玻璃砖后传布的光线．【解答】解：当光从空气斜射入玻璃中时, 折射角小于入射角, 所以折射光应靠近法线；当光从玻璃射入空气时, 由于光线垂直于界面, 所以传布方向不变．如图所示：21．如图所示, 一束光线垂直射到玻璃砖的一个面上．作出这束光线进入玻璃砖内和离开玻璃砖后的年夜致情况．【解答】解：首先光从空气垂直入射到玻璃的概况, 所以传布方向不变．然后光从玻璃斜射入空气中, 首先过入射点画出法线, 然后根据折射角年夜于入射角, 画出折射光线, 如图所示：．22．如图所示, 一束光线在水中斜射到一长方体空气柱的概况并能从对面射入水中, 请画出该光线传布路径的光路图, 注意保管需要的辅助线．【解答】解：图中光线由水射入空气, 法线已画出, 根据折射定律, 折射角年夜于入射角画出折射光线；光线射到右侧界面时, 先画出法线, 再由光从空气斜射入水时, 折射角小于入射角画出折射光线, 如图所示：23．如图中A、B两点分别为空中小鸟和水中鱼的实际位置, 人眼从C点恰好看到它们在水中的像重合, 请画出小鸟在水中像的位置A'以及人眼看到小鱼的光路图．（保管作图痕迹）【解答】解：（1）画出小鸟关于水面的对称点A′, 即为小鸟的像位置．连接A′C, 与水面交于点O, 连接AO即为入射光线, OC为反射光线；（2）看到水中的鱼与飞在天空中的小鸟在水中的像重合, 说明小鸟和小鱼处光线的入射点都在O点, 连接BO即为入射光线, OC为折射光线, 人眼逆着折射光线看上去, 看到了水中的鱼与飞在天空中的小鸟在一条直线上．如图所示：24．如图所示, S是水中鱼所在的实际位置, S′是人眼在A点处看到的鱼与池边路灯B在水中的倒影重合的位置, 请你确定池边路灯B的位置, 并完成光路图．【解答】解：（1）人之所以能看到水中的鱼, 是由鱼反射的光线经水面折射后进入人眼, 因此光的传布方向年夜致为S→A；鱼的像是人眼逆着折射光线看到的, 所以直接连接AS′, 与水面的交点O即为入射点, 连接S和O即为入射光线, OA即为其折射光线；（2）根据平面镜成像特点：像与物关于平面镜对称, 作出像S′的对称点即为路灯B, 连线用虚线；在空气中看去, 光好像是从像S′点发出, 完成平面镜成像的光路图, 如图所示：25．请在图中画出小鳟鱼看见蜻蜓的光路图．【解答】解：蜻蜓反射的光线斜射入水中时, 发生折射, 折射角小于入射角, 折射光线向法线方向靠近, 如图所示：26．如图所示一束激光α斜射向半圆形玻璃砖圆心O, 结果在屏幕上呈现两个光斑, 请画出形成两个光斑的光路图．【解答】解：光线从空气斜射入玻璃砖时, 会同时发生反射和折射现象,根据光的反射定律, 过入射点在法线上方的空气中画出反射光线, 注意反射角即是入射角；发生折射时, 折射光线向法线偏折, 折射角小于入射角, 据此作出第一条折射光线；折射光线从玻璃砖射入空气中时, 由于此光线是由圆心O射出, 当经过第二个折射面时, 正好与该入射点处的切线垂直, 因此第二次折射光线的传布方向不变．如图所示：27．（1）小明利用星期天帮手五保户张奶奶从河中挑水浇园, 如图1所示：A处为张奶奶家, B处为张奶奶家的菜园子．为了节约时间, 请在图中确定小明的最短的行走路线．（2）小明来到河边后看到水中有一个发光物体, 如图2所示：请根据图中发光物体的真实的位置做出小明看到的虚像的位置．【解答】解：（1）作出A关于河岸的对称点A′, 连接A′与B, 交河岸于一点O, 即为取水点, 连接AO、BO即可, 如图所示：（2）光由A点发出, 经水面射入空气中时发生折射, 折射角年夜于入射角而射入人的眼睛点．物体的虚像的位置A′就在折射光线的反向延长线上．谜底如图：28．如图所示, 一束光从空气中照射到半圆形玻璃砖上, 入射点是直径面的圆心O点, 折射后从半圆玻璃砖圆弧面射出, 请画出这束光穿过半圆形玻璃砖的年夜致光路图．【解答】解：首先过入射点作出法线, 光线从空气斜射入玻璃砖时, 折射光线向法线偏折, 折射光线小于入射光线, 据此作出第一条折射光线；折射光线从玻璃砖射入空气中时, 由于此光线是由圆心O射出, 当经过第二个折射面时, 正好与该入射点处的切线垂直, 因此第二次折射光线的传布方向不变, 如图所示：29．如图是一束光从空气垂直射入玻璃砖内, 请画出这束光的光路．【解答】解：光从空气垂直入射到玻璃界面上, 传布方向不变, 当光从玻璃斜射入空气中时, 折射角年夜于入射角, 折射光线将远离法线．在作图时, 注意先作出法线．如图所示：30．某人站在离崖岸边C处, 则好能看见湖对岸的一棵树HG在水中的完整的像．湖两岸均高出湖水面1m, 请做出树HG在水中的像, 并做出人眼刚好看到H真个像的光路图．【解答】解：首先作出G、H两点关于水面的对称点G'、H', 即树HG在水中的虚像；因为反射光线的反向延长线会通过像点, 所以, 把人眼和H'连接起来作出反射光线, 与水面的交点为入射点, 再将H与入射点连接起来作收支射光线．如图所示：．创作时间：二零二一年六月三十日。

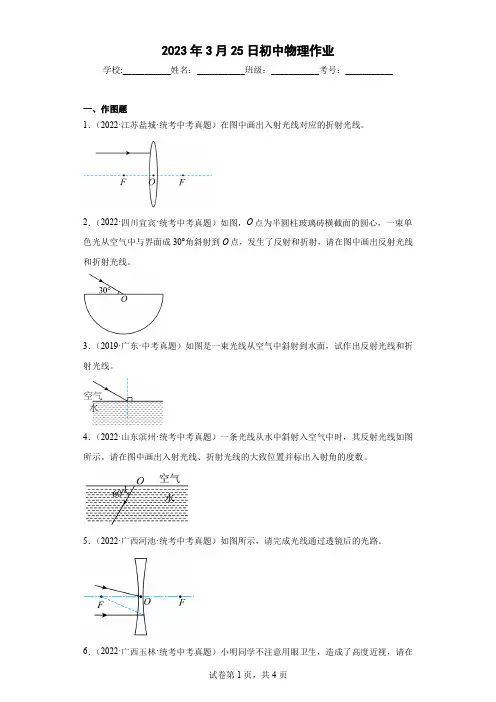

2023年3月25日初中物理作业学校:___________姓名：___________班级：___________考号：___________一、作图题1．（2022·江苏盐城·统考中考真题）在图中画出入射光线对应的折射光线。

2．（2022·四川宜宾·统考中考真题）如图，O点为半圆柱玻璃砖横截面的圆心，一束单色光从空气中与界面成30°角斜射到O点，发生了反射和折射，请在图中画出反射光线和折射光线。

3．（2019·广东·中考真题）如图是一束光线从空气中斜射到水面，试作出反射光线和折射光线。

4．（2022·山东滨州·统考中考真题）一条光线从水中斜射入空气中时，其反射光线如图所示。

请在图中画出入射光线、折射光线的大致位置并标出入射角的度数。

5．（2022·广西河池·统考中考真题）如图所示，请完成光线通过透镜后的光路。

6．（2022·广西玉林·统考中考真题）小明同学不注意用眼卫生，造成了高度近视，请在图中画出远处物体发出的两入射光线经他的晶状体折射后对应的光线。

7．（2022·辽宁鞍山·统考中考真题）如图所示，凸透镜的主光轴与水面重合，F是凸透镜的焦点，水中有一平面镜。

一束与水面平行的光线经凸透镜折射后进入水中，再经过水中的平面镜反射后恰好过P点。

请画出：（1）经过凸透镜的折射光线；（2）进入水中的折射光线；（3）经平面镜后的反射光线。

8．（2022·贵州毕节·统考中考真题）如图所示，凸透镜与凹透镜的一个焦点重合，请根据入射光线，画出相应的出射光线。

9．（2022·湖北恩施·统考中考真题）请在图中完成光路图。

10．（2022·辽宁本溪·统考中考真题）用一条光线照射凸透镜，折射光线a恰好经过凸透镜另一侧焦点。

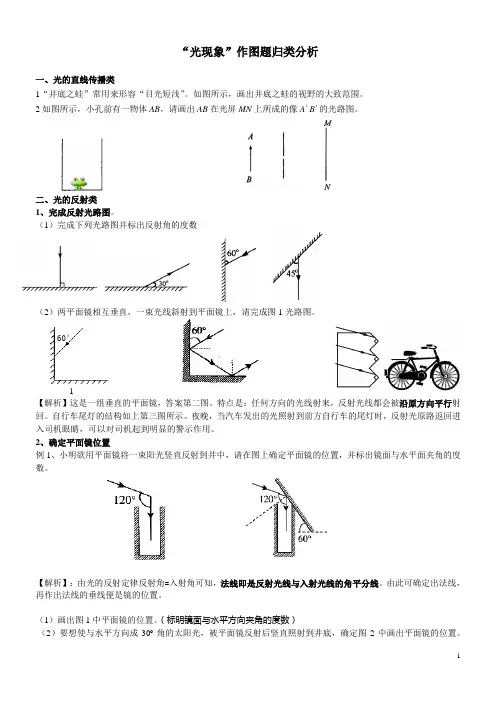

160°“光现象”作图题归类分析一、光的直线传播类1“井底之蛙”常用来形容“目光短浅”。

如图所示，画出井底之蛙的视野的大致范围。

2如图所示，小孔前有一物体AB，请画出AB在光屏MN上所成的像A´B´的光路图。

二、光的反射类1、完成反射光路图。

（1）完成下列光路图并标出反射角的度数（2）两平面镜相互垂直，一束光线斜射到平面镜上，请完成图1光路图。

【解析】这是一组垂直的平面镜，答案第二图。

特点是：任何方向的光线射来，反射光线都会被沿原方向平行射回。

自行车尾灯的结构如上第三图所示。

夜晚，当汽车发出的光照射到前方自行车的尾灯时，反射光原路返回进入司机眼睛，可以对司机起到明显的警示作用。

2、确定平面镜位置例1、小明欲用平面镜将一束阳光竖直反射到井中，请在图上确定平面镜的位置，并标出镜面与水平面夹角的度数。

【解析】：由光的反射定律反射角=入射角可知，法线即是反射光线与入射光线的角平分线。

由此可确定出法线，再作出法线的垂线便是镜的位置。

（1）画出图1中平面镜的位置。

（标明镜面与水平方向夹角的度数）（2）要想使与水平方向成30º角的太阳光，被平面镜反射后竖直照射到井底，确定图2中画出平面镜的位置。

图1（标明镜面与水平方向夹角的度数）（3）小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。

图3中已标示了入射光线与反射光线等，请画出平面镜，并标出镜面与水平方向的夹角度数。

1 2 3（4）请在图中虚线方框内画出适当个数．．．．的平面镜，并将光路补充完整。

（5）利用潜望镜可以在水下观察到水面上的物体，在图中的直角管中的两个平面镜构成一个简易潜望镜。

束光水平射入潜望镜进口，画出它经过潜望镜的光路。

三、平面镜成像类1、据平面镜成像特点作物体的像例1、 根据平面镜成像特点，在图1中画出S 所成的像例2、如下2图所示，请根据平面镜成像特点，作出物体AB 在平面镜中成的像。

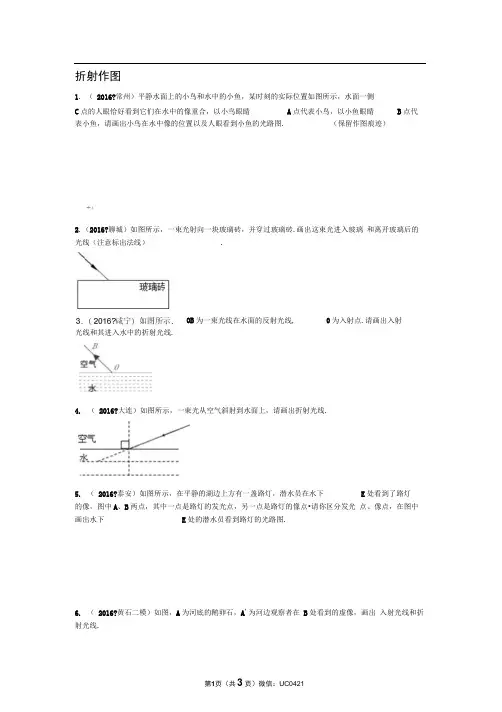

折射作图1. （ 2016?常州）平静水面上的小鸟和水中的小鱼，某时刻的实际位置如图所示，水面一侧C 点的人眼恰好看到它们在水中的像重合，以小鸟眼睛A 点代表小鸟，以小鱼眼睛B 点代表小鱼，请画出小鸟在水中像的位置以及人眼看到小鱼的光路图.（保留作图痕迹）十4.2.（2016?聊城）如图所示，一束光射向一块玻璃砖，并穿过玻璃砖.画出这束光进入玻璃 和离开玻璃后的光线（注意标出法线）.4. （ 2016?大连）如图所示，一束光从空气斜射到水面上，请画出折射光线.5. （ 2016?泰安）如图所示，在平静的湖边上方有一盏路灯，潜水员在水下 E 处看到了路灯的像，图中A 、B 两点，其中一点是路灯的发光点，另一点是路灯的像点•请你区分发光 点、像点，在图中画出水下E 处的潜水员看到路灯的光路图.6. （ 2016?黄石二模）如图，A 为河底的鹅卵石，A '为河边观察者在 B 处看到的虚像，画出 入射光线和折射光线.OB 为一束光线在水面的反射光线,0为入射点.请画出入射光线和其进入水中的折射光线.& （ 2016?冠县二模）如图所示，一束光线垂直射到玻璃砖的一个面.作出这束光线进入玻 璃砖内的径迹和从斜面离开玻璃砖后的大致径迹•要求在斜面处标出法线.力％ 力玻璃12. （2016?南阳二模）如图甲所示，潜水员眼睛在水下方 A 点处，看到浮在水面上 B 点的小鸭子与飞在天空中 C 点的小鸟撞”在了一起•请在图乙中画出能说明人眼看到小鸟的一 条入射光线及对应的折射光线，7. （ 2016?荷泽二模）潭清疑水浅，安全记心间，如图, AO 的折射光线以及人从岸上看到A 的像AA 是水池底某点，请大致作出光线画出图中光线由三棱镜射向空气的折射光线.空10. （2016?宁城县模拟）作出折射光线.甲乙13.（2016?从化区模拟）岸上的人看水池底部所装的电灯S,光路如图所示.（1）请用箭头标示四条光线的方向；（2）在图中标出人看到灯在水中的像S';（要求：保留作图痕迹）（3）在图中画出其中一条光线在水面的反射光线.14 （2016?开封二莫）如图所示，一束光线垂直入射到:圆形玻璃砖的平面上，请画出光线通过玻璃出射到空气中的光路图.15.（2016?襄城区模拟）图中OA是入射光线AO的折射光线，请在图中画出入射光线的折射光线OB 的大致位置.16.（2016?大连二模）如图所示，一束光从空气斜射到玻璃砖上，请画出玻璃砖内的折射17.（2016?香坊区二模）小东在探究光的折射规律”时，收集了一组实验数据：当入射角BO---------- O为45。

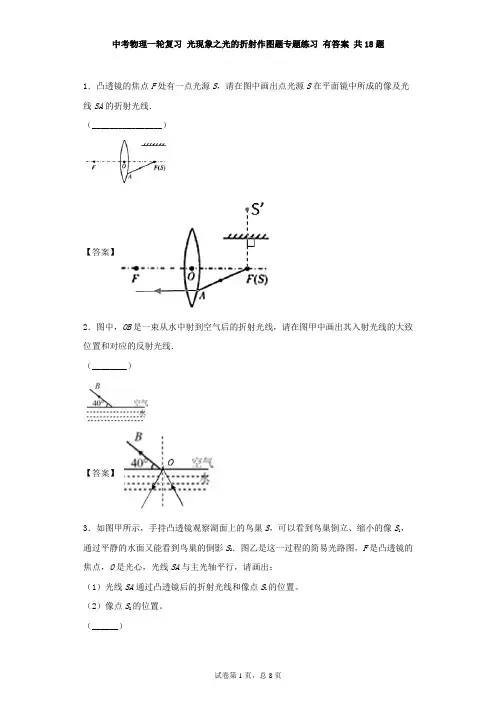

中考物理一轮复习光现象之光的折射作图题专题练习有答案共18题1．凸透镜的焦点F处有一点光源S，请在图中画出点光源S在平面镜中所成的像及光线SA的折射光线．（________________）【答案】2．图中，OB是一束从水中射到空气后的折射光线，请在图甲中画出其入射光线的大致位置和对应的反射光线．（________）【答案】3．如图甲所示，手持凸透镜观察湖面上的鸟巢S，可以看到鸟巢倒立、缩小的像S1，通过平静的水面又能看到鸟巢的倒影S2．图乙是这一过程的简易光路图，F是凸透镜的焦点，O是光心，光线SA与主光轴平行，请画出：（1）光线SA通过凸透镜后的折射光线和像点S1的位置。

（2）像点S2的位置。

（______）【答案】4．图甲是彬彬和妈妈在海洋馆海底隧道时的情景。

彬彬抬头看隧道上方的鱼时，刚好看到一条鱼跟妈妈戴的帽子正上方的像重合在一起。

图乙中A点表示彬彬眼睛的位置，B点表示妈妈戴的帽子的位置。

请在图乙中画出：（1）彬彬看到帽子像B'的光路。

（2）这条鱼在水中的大致位置C，并完成看到鱼的光路图。

【答案】5．一束光线AO从玻璃斜射到空气，在图甲中画出它的折射光线。

（________）【答案】6．如图，由发光点S发出的光射到水面上，同时发生反射和折射，反射光线经过A点。

试在图中画出入射光线、反射光线和大致的折射光线。

（________）【答案】7．平静水面的上方有一只小鸟，水中有条小鱼，水面一侧C点的人眼恰好看到它们在水中的像重合．A＇点代表小鸟的像，以小鱼眼睛B点代表小鱼的实际位置．请在图中画出小鸟在水面上方的实际位置A（用实心点·表示）以及人眼看到小鱼的光路图．（__________________）【答案】8．请作出图中光线经三棱镜折射的大致光路图。

（______）【答案】9．如图 AO 表示从空气斜射向平行玻璃砖上表面的一束光，请大致画出这束光通过玻璃砖的光路图；（______）【答案】10．如图所示，鱼缸底部射灯A发出一束光AO射向水面，画出折射光线的大致方向（_________）【答案】11．光从水中射向空气时，在水面发生反射和折射现象．其反射光线如图所示，请画出入射光线、折射光线的大致方向．（_____）【答案】12．如图所示，凸透镜的主光轴与水面重合，F是透镜的焦点，S是水中的点光源，请画出由S发出的射向左侧焦点F并经过凸透镜的光路图。

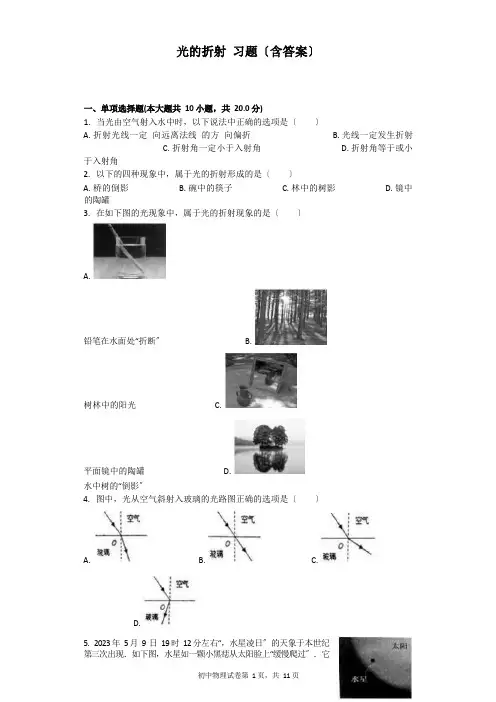

(1020.0)1. 当光由空气射入水中时，以下说法中正确的选项是〔〕A. 折射光线一定向远离法线的方向偏折B. 光线一定发生折射C. 折射角一定小于入射角D. 折射角等于或小于入射角2. 以下的四种现象中，属于光的折射形成的是〔〕A. 桥的倒影B. 碗中的筷子C. 林中的树影D. 镜中的陶罐3. 在如下图的光现象中，属于光的折射现象的是〔〕A.铅笔在水面处“折断〞 B.树林中的阳光 C.平面镜中的陶罐 D.水中树的“倒影〞4. 图中，光从空气斜射入玻璃的光路图正确的选项是〔〕A. B. C.D.5. 2023 年5 月9 日19 时12 分左右“，水星凌日〞的天象于本世纪第三次出现．如下图，水星如一颗小黑痣从太阳脸上“缓慢爬过〞．它的形成与以下光现象原理相同的是〔〕A. 猴子水中捞月B. 河水看起来变浅C. 雾里看花D. 千手观音表演6. 小明在东钱湖畔看到：船儿在水面荡漾，鱼儿在白云中穿梭，青山在水中摇曳．小明看到的景物中，由于光的折射形成的是〔〕A. 船儿B. 鱼儿C. 白云D. 青山7. 如下图的四种现象中，由于光的折射形成的是〔〕A.日全食 B.亭桥在水中的倒影 C.铅笔好似折断了 D.墙上的手影8. 一束光线由空气斜射入水中，当入射角逐渐增大时，折射角〔〕A. 逐渐增大，且总是大于入射角B. 逐渐增大，且总是小于入射角C. 逐渐减小，且总是小于入射角D. 逐渐减小，且总是大于入射角9. 如下图的现象中，由于光的折射形成的是〔〕A.树在水中的倒影 B.平面镜中的像 C.水面上“折断〞的筷子地上的树影D .10. 以下光理象中，由光的反射形成的是〔〕A.光的色散钢笔移位小孔成像水中倒影.C.D.(3 6.0)11. 某校新建成一个喷水池，在池底中央安装了一只射灯，射灯发出的一束光照在右边的池壁上，当池内无水时，站在池旁左边的人，看到在S 点形成一个亮斑，如下图，现往池内灌水，水面升至a 位置时，人看到亮斑的位置在P 点；如果水面升至b 位置时，人看到亮斑的位置在Q 点，那么P 点在S 点的______ ，Q 点在S 点的______ 〔选填“上方〞或“下方〞〕．12. 2023 年10 月8 日，黄昏17 点后，天空中将出现当年唯一一次“面向〞中国观众的月全食，堪称年度最正确月食．合肥地区大约在7 点，天空几乎看不到月亮．月食形成原因是光的直线传播，约18：24---19：24 间的一个小时时间，可以看到古铜色的“红月亮〞遥挂夜空的美景，我们能看到的“红月亮〞是由于太阳的光经地球大气的______ 后，依然会照到月面上．〔选填“折射〞或“反射〞〕13. 人在岸上看到湖中的鱼时，由于光的______ 现象，人看到的是鱼的______ 像〔填实或虚〕，真实的鱼是在所看到像的______ 方．B(1 6.0)14. 小宇利用如下图装置将一细光束斜射到空气中，用于探究“光的折射规律〞．〔1〕为了更清晰地观察水中的光路．可以采用的方法是：______ ，实验中，______ 〔填“能〞或“不能〞〕看见反射光线．〔2〕实验的折射光路如图中所示，可以判定折射角______ 〔选填“大于〞、“小于〞或“等于〞〕入射角．增大入射角观察到折射角在______ 〔选填“增大〞或“减小〞〕．假设不断增大光在水中的入射角，会请你判断，折射光线是否一直存在？______ ．〔选填“是〞或“否〞〕(525.0)15. 如图，A 是水池底某点，请作出光线AO 的折射光线以及人从岸上看到A 的像A′的大致位置．16. 如下图，一束光线由空气射向水面时的反射光线，请在图中作出入射光线及折射光线的大致方向．17. 如下图，一束光线从空气斜射向玻璃砖，请画出这束光线穿过玻璃砖时的大致折射光路．18. 如下图，一束光从玻璃砖AC 面重直射入，并从AB 面射出，画出该过程的光路图．19. 一束光线从空气中射到水面上．根据光的传播规律，在中画出这束光线射入水中的折射光线大致方向．(1 5.0)20. 我国经济快速开展，很多厂商一改正去“酒香不怕巷子深〞的观点，纷纷为自己的产品做广告，但有些广告制作却无视了其中的科学性．如下图的广告中有一处科学性的错误，请你找出来，并简要说明它违背了什么物理原理或规律．图中错误是______ ，它违背了______ ．1. D2. B3. A4. A5. D6. B7. C8. B9. C 10. D11. 下方；上方12. 折射13. 折射；虚；下14. 在水中参加少许牛奶；能；大于；增大；否15. 解：先过折射点垂直界面作出法线，再在水中法线的另一侧画出折射光线，注意入射角小于折射角，将两条折射光线反向延长，其交点即为人所看到的 A 点的像的位置A′，如下图：16. 解：如下图，当一束光线从空气斜射到水面时发生反射与折射；先做出法线，然后据反射角等于入射角，做出入射光线；而后据折射角小于入射角，做出折射角，如以下图：17. 解：第一次折射：先过入射点垂直玻璃砖右侧外表作出法线，再在玻璃砖内部法线的另一侧作出折射光线，注意折射角小于入射角，第二次折射：先过入射点垂直玻璃砖左侧外表作出法线，再在玻璃砖的左侧空气中作出折射光线，注意折射角大于入射角，折射光线与玻璃砖右侧的入射光线平行，如下图：18. 解：首先画出法线，当光线从空气中先折射入玻璃中时，折射角小于入射角．当折射光线入射到玻璃与空气的界面时，又将发生折射而进入空气中，此时的折射角大于入射角，如以下图所示：故答案为：．19. 解：过入射点作垂直于界面的虚线，即为法线；光由空气斜射入水中，折射角小于入射角，在法线的另一侧水中画出折射光线，标上箭头．如下图：20. 勺子看起来是直的；光的折射规律1.解：当光线垂直射入水中时，折射光线的传播方向不变，即此时没有发生折射，并且折射角等于入射角都等于 0；当光从空气中斜射入水中时，折射角小于入射角；综上分析可得，折射角等于或小于入射角．应选 D．光的折射定律的内容：入射光线、法线、折射光线在同一平面内；折射光线和入射光线分别位于法线两侧；当光线从空气斜射入其它透明介质时，折射角小于入射角．当光线垂直射入时，传播方向不改变．此题考查了光的折射规律，注意折射角与入射角的关系，特别注意当光线垂直射入时，传播方向不改变，折射角等于 0．2.解：A、倒影属于平面镜成像，平面镜成像是由于光的反射形成的，成的像是虚像，故A 错误；B、碗中的筷子由于光的折射现象，水下局部看起来向上弯折，像是断了，故 B 正确；C、林中的树影是光沿直线传播形成的，故 C 错误；D、平面镜中出现陶罐的像，是平面镜成像，由光的反射形成的，故 D 错误．应选： B．光在自然界中存在三种光现象：在日常生活中，小孔成像、影子的形成等都说明光在同一种均匀介质中是沿直线传播的；当光照射到物体界面上时，有一局部光被反射回来发生反射现象，例如：平面镜成像、水中倒影等；当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象，如：看水里的鱼比实际位置浅、彩虹等．此题考查常见的光学现象，有以下几种情况：〔1〕光的直线传播形成的现象：日食、月食、影子、小孔成像、打靶瞄准时“三点一线〞、排直队等；〔2〕光的反射形成现象：平面镜成像、水面成像、光滑物体的外表成像等；〔3〕光的折射形成的现象：海市蜃楼、水中筷子变弯、池清疑水浅等．〔4〕光的色散现象：彩虹、三棱镜分解太阳光，其本质还是光的折射．3.解： A、人看到铅笔在水面处“折断〞，这是光的折射，故本选项正确；B、林间透过树叶缝隙的光线是直的，说明光沿直线传播的原理，故本选项错误；C、镜中陶罐是平面镜成的像，这是利用光的反射原理，故本选项错误．D、平静的水面相当于平面镜，倒影是平面镜成的像，这是利用光的反射原理，故本选项错误．应选 A．〔1〕光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；〔2〕光线传播到两种介质的外表上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；〔3〕光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的．掌握以下光现象原理：透镜、玻璃砖、看水中的物体一般都是光的折射原理；影子、日月食、小孔成像都是光的直线传播原理；镜子、水中倒影、潜望镜都是光的反射原理．4.解：A、光从空气中斜射入玻璃，折射角小于入射角， A 图正确；B、图中光的传播方向没有发生变化， B 图错误；C、光从空气中斜射入玻璃，折射角应该小于入射角，图中折射角大于入射角，C 图错误；D、折射光线与入射光线应该分居法线的两侧，图中两条光线在法线的同侧， D 图错误．应选 A．光从空气中斜射入玻璃，折射角小于入射角，据此结合图片做出判断．熟练掌握光的折射规律，根据光的折射规律判断光路图是解答的关键．5.解：当水星转到太阳与地球中间且三者在一条直线上时，在地球上看到水星从太阳面上移过，这就是“金星凌日〞现象，成因是光的直线传播，在给出的四个选项中“猴子水中捞月〞属于光的反射，“河水看起来变浅〞属于光的折射，“雾里看花〞属于光的反射，“千手观音表演〞属于光的直线传播．应选： D．解答此题要明确发生“水星凌日〞现象时，太阳、水星和地球三者在同一条直线上，并且，水星在太阳和地球之间．一般来说：见到影子、日月食、小孔成像就联系到光的直线传播原理；见到镜子、倒影、潜望镜就联系到光的反射原理；见到水中的物体，隔着玻璃或透镜看物体就联系到光的折射原理．“金星凌日〞的天文奇观，很少见，它的产生和日食的道理相同．6.解：青山、白云在水中的倒影属于平面镜成像，是由光的反射形成的．我们看到船儿在水面荡漾是因为小船反射的光线进入我们的眼睛．我们看到水中的鱼，其实看到的是鱼的虚像，是由光的折射形成的，综上所述由于光的折射形成的是选项 B．应选 B．要解决此题需要掌握：〔1〕平面镜成像，知道平面镜成像是由于光的反射形成的．〔2〕我们看见本身不发光的物体，是因为物体反射的光线进入我们的眼睛．〔3〕光的折射现象．我们看到水中的物体，其实看到的是物体的虚像，是由光的折射形成的．此题主要考查了通过同一幅画面考查了光的反射和光的折射现象．特别是看到的现象同是在水中，很容易搞错．一定要注意区分．7.解： A、日全食光是光在同一种均匀介质中是沿直线传播，不符合题意；B、亭桥在水中的倒影是平面镜成像，其原理是光的反射，不符合题意．C、铅笔在水面处“折断〞，是光的折射现象，符合题意；D、墙上的手影，是光的直线传播形成的，不符合题意；应选 C．〔1〕光在同种均匀物质中沿直线传播，日食、月食、小孔成像和影子的形成等都说明光在同一种均匀介质中是沿直线传播的；〔2〕当光照射到物体界面上时，有一局部光被反射回来，例如：平面镜成像、水中倒影等；〔3〕当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象，如：看水里的鱼比实际位置浅、铅笔在水中折断等．此题列举了四个常见的光现象，综合了光学知识，要求判断哪个是由于光的折射形成的，这需要学生在平时学习和生活中多对相关的光现象进行思考．8.解：光线由空气斜射入水中时，所以折射角小于入射角；如果入射角逐渐增大，那么折射角也会逐渐增大，且总是小于入射角．应选 B．要解决此题，需要掌握光的折射规律：入射光线、法线、折射光线在同一平面内，折射光线和入射光线分别位于法线两侧，当光线从空气斜射入其它透明介质时，折射角小于入射角；并且折射角随着入射角的增大而增大，但折射角总小于入射角．此题注意考查了对光的折射定律的运用，关键是熟练掌握光的折射定律的内容，搞清折射角与入射角的关系．9.解：A、树在水中的倒影，这以水面为平面镜的平面镜成像，是由光的反射造成的．故A 不合题意．B、平面镜中的像是由光的反射造成的．故 B 不合题意．C、将筷子斜插入水中时，水面下的筷子看起来向上偏折．这是由于筷子水下的局部反射出的光线到达水面时，要发生折射而造成的．故 C 符合题意．D、地上的树影，也就是树的影子，它是由光的直线传播造成的．故 D 不合题意．应选 C．〔1〕光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；〔2〕光线传播到两种介质的外表上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；〔3〕光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的．成像的机制就两种：光的反射；光的折射．平面镜镜球面镜成像都是由光的反射造成的．凸透镜成像，海市蜃楼，在空气中透过水面看水中的物体或者在水中透过水面看空气中的物体都是由光的折射造成的．10.解： A、光的色散是由于光的折射引起的；B、钢笔移位是由于发生了光的折射现象；C、小孔成像是由于光的直线传播形成的；D、水中倒影属于平面镜成像，是由于光的反射形成的．应选 D．①光的折射是指光线从一种介质斜射入另一种介质时，光的传播方向发生改变的现象，比方透镜成像、水变浅了、水中的筷子折断了等；②光的反射是指光线在传播的过程中遇到障碍物被反射出去的现象，比方平面镜成像；③要掌握光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的．此题考查光沿直线传播现象以及光的反射、折射现象，理解各图画的含义是选出正确答案的前提．同时此题也表达了学科的整合性．11.解：〔1〕往池内注水，水面升至 a 位置时，光在水面发生折射，根据折射定律，P 点如以下图所示：〔2〕水面上升至 b 位置时，光线先在水池壁反射，再折射出水面，根据反射定律和折射定律， Q 点如以下图所示：通过画图可知： P 点在 S 点的下方， Q 点在 S 点的上方．故答案为：下方；上方．〔1〕光在同种、均匀、透明介质中沿直线传播，从一种介质进入另一介质时，光的传播方向发生改变，产生折射现象；〔2〕水面升至 a 位置时，光从水斜射入空气中时，入射光线、折射光线以及法线在同一平面内，折射角大于入射角，确定折射光线的方向；〔3〕水面上升至 b 位置时，光线先在水池侧壁发生反射，反射角等于入射角，反射光线再从水中斜射入空气里发生折射，折射角大于入射角．此题重点考查的是作反射光线和折射光线，理解并掌握光的反射定律和折射定律是解决此题的关键．此题通过作图说明，学生一目了然，效果更好．12.解：发生月食时，地球挡住了太阳射向月球的光，但是还会有局部光线通过地球大气层发生折射，由于红光波长最长，折射能力最弱，所以会有局部地球大气层折射后的红色光射向月亮，这就让我们看到了“红月亮〞．故答案为：折射．当太阳、地球、月亮位于同一直线上，地球位于太阳与月球之间时，不透明的地球挡住了沿直线传播的太阳光，在地球上看不到月球时，便形成月食；光线在介质不均匀时，光路就会改变，由于大气层的不均匀，有局部光线通过地球大气层发生折射．此题考查光的直线传播、折射等有关问题，相比照拟简单，属于根底题．13.解：光由水斜射如空气时发生折射，折射角大于入射角，折射光线向水面偏折；我们看到的水中的鱼，是由光的折射形成的虚像，在折射光线的反向延长线上，由于折射光线向水面偏折，折射光线相对于入射光线位置升高了，所以看到的水中的鱼位置比实际位置浅．故答案为：折射；虚；下．当光从一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫做光的折射．此题考查了光的折射的应用，知道光由水斜射入空气时折射光线向水面偏折，我们看到的鱼在折射光线的延长线上，是解题的关键．14.解：〔1〕为了更清晰地看到光路，使水稍微混浊一些，可以放入少量的牛奶．就能看到入射光线、反射光线，空气中的折射光线是在白屏上显示或在有烟雾的空气中看到的．〔2〕如图，折射光线和法线的夹角是折射角，入射光线和法线的夹角是入射角，并且折射角大于入射角．增大入射角，折射角增大．增大到一定程度，折射光线消失．故答案为：〔1〕在水中参加少许牛奶；能；〔2〕大于；增大；否．〔1〕水很透明，没有反射光线的物质，我们不能看到光的传播路径，可以稍微增大水的浑浊程度．〔2〕折射光线和法线的夹角是折射角，入射光线和法线的夹角是入射角．光从其他透明介质斜射入空气，折射角大于入射角，折射角随入射角的增大而增大，增大到一定程度，看不到折射光线．此题是探究光的反射和折射现象的实验，采用了观察法，然后归纳出光的反射和折射规律．15.光由水斜射进入空气时，折射光线远离法线偏折，折射角大于入射角，先作法线，后作出入射光线．在作光的折射光路图时要注意：不管光从哪种介质斜射向哪种介质，在光疏质〔密度比拟小的物质〕里面的角〔入射角或折射角〕较大；在光密质〔密度比拟大的物质〕里面的角〔入射角或折射角〕较小，即“疏大密小〞．角度越小，光线越靠近法线．16.当光线射向两种介质的界面上时，会同时发生反射和折射．光的反射中，反射角等于入射角；当光从空气斜射入水中时，折射光线将向靠近法线的方向偏折，即入射角大于折射角．并不是光线偏射才叫做光的折射，而是光的波速与波长发生变化．当光线垂直界面入射时，光线不发生偏折，进入另一介质后，波速与波长却发生变化．当光线从光疏介质进入光密介质时，入射角大于折射角；当光线从光密介质进入光疏介质时，入射角小于折射角．17.先画出法线，根据光的折射规律画出所给光线的折射光线．光线再由玻璃射出来时，原来的折射光线此时又变成了入射光线，同样根据光的折射规律再做折射光线．光线在空气与玻璃之间发生两次折射．此题考查光的折射光路的作图，注意光从空气斜射入玻璃和光从玻璃斜射入空气，入射角和折射角的大小关系是不同的．18.当光线从空气中先折射入玻璃中时，折射光线将向靠近法线的方向偏折，即折射角小于入射角．折射光线在玻璃中沿直线传播，入射到玻璃与空气的界面时，又将发生折射而进入空气中，此时的折射角大于入射角．此题考查了根据光的折射规律的作图，注意要标出光的传播方向．19.光由空气斜射入水中，发生折射，折射光线和入射光线也分居法线两侧，分居在两种介质中，折射角小于入射角．关于光的折射作图，记住角的大小关系：由空气斜射入水，折射角小，由水斜射入空气，折射角大．即空气中的光线和法线的夹角总是大的．20.解：由光的折射现象可知，当把勺子斜插入饮料时，会发生折射现象，从外面看勺子好似在液面处被折断了，而图中的勺子看起来是直的，它违背了光的折射规律．故答案为：勺子看起来是直的；光的折射规律．①要解决此题需要理解光的折射现象，知道光从一种介质斜射入另一种介质时，传播方向会发生偏折；②了解常见的光的折射现象，如：凸透镜成像，斜插入水中的筷子被“折断〞，海市蜃楼，彩虹等．解决此类题目的关键是理解光的折射现象，了解生活中常见的光的折射现象．初中物理试卷第11 页，共11 页。

《光的折射》作图专题练习1.（1）如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过点A，折射光线经过点P，请你作出入射光线、反射光线和折射光线。

2.按照题目要求作图或作答。

（1）如图甲所示，一束光从空气斜射向水面，入射光线及法线已画出。

请画出这条入射光线的反射光线和折射光线（注意角度特点并标出箭头方向）。

3.按题目要求完成。

如图一束光从空气斜射入水中，请画出反射光线和折射光线。

4. （2017黄冈，12,2分）如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。

5.如图，暗室内有一盛水的水槽，现有一束激光入射到平面镜（图中未画出）上的O点，经平面镜反射后照亮水槽底部的A点。

请画出平面镜并完成光路图。

6.如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点。

现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点。

用一条光线示意以上光学现象（并画出水面、法线）。

7.如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．8.运钞车车厢内，人眼挨着玻璃砖观察车外，请通过光路作图（保留痕迹），标出人眼看到车外的范围。

9.如图所示，光线AO从空气中斜射向水面，请画出它的折射光线的大致位置和反射光线．10.一束光线斜射入水面O点处，在O点处发生折射后照亮水底A处，作出折射光线．11.如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线（在图上标明三条光线的名称）12.按照要求作图．如图甲所示，S是点光源，作出入射光线SO的反射光线和大致的折射光线．甲13.如图所示，一束光从空气斜射到玻璃表面，请画出进入玻璃的折射光线。

14.如图所示，一束光从空气斜射到玻璃表面，请画出进入玻璃的折射光线。

15.一束光从空气射入玻璃时的反射光线如图所示，请画出入射光线和大致的折射光线。

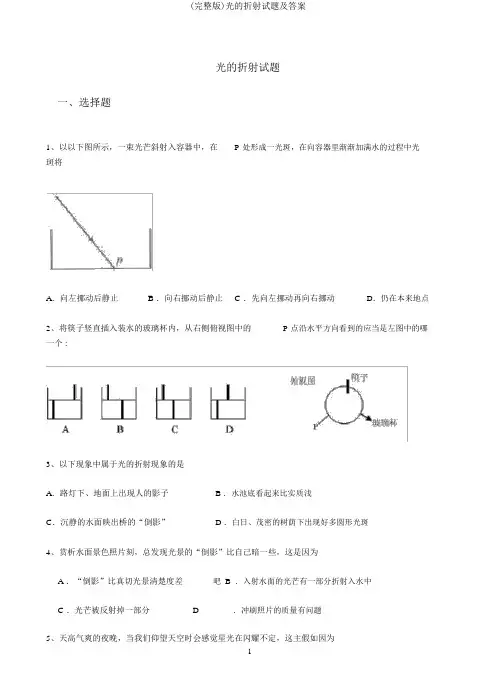

光的折射试题一、选择题1、以以下图所示，一束光芒斜射入容器中，在P 处形成一光斑，在向容器里渐渐加满水的过程中光斑将A．向左挪动后静止 B ．向右挪动后静止 C ．先向左挪动再向右挪动D．仍在本来地点2、将筷子竖直插入装水的玻璃杯内，从右侧俯视图中的P 点沿水平方向看到的应当是左图中的哪一个 :3、以下现象中属于光的折射现象的是A．路灯下、地面上出现人的影子 B ．水池底看起来比实质浅C．沉静的水面映出桥的“倒影” D ．白日、茂密的树荫下出现好多圆形光斑4、赏析水面景色照片刻，总发现光景的“倒影”比自己暗一些，这是因为A ．“倒影”比真切光景清楚度差吧B．入射水面的光芒有一部分折射入水中C ．光芒被反射掉一部分D．冲刷照片的质量有问题A、星光在运动B、地球在绕太阳公转;C、地球自转;D、大气的密度散布不稳固，星光经过大气层后，折射的方向随大气密度的变化而变化.6、图中，容器底有一探照灯S 发出一束光芒投射到MN木板上，在 B 点形成一光斑，当向容器中注水时，光斑 B 将移向（）A． B 的上方 B ． B 的下方C．B的左边 D ． B 的右侧7、蓝天上飘着白云，沉静清亮的池塘中鱼自由游动。

人向池塘中看去，仿佛鱼在白云中游动，关于人看到的鱼和白云，以下说法正确的选项是()A．鱼是实物，白云是光反射形成的虚像B．鱼是实物，白云是光折射形成的虚像C．鱼是光反射形成的虚像，白云是光折射形成的虚像D．鱼是光折射形成的虚像，白云是光反射形成的虚像8、在图中，画出了光芒射在空气与玻璃的界面处发生反射和折射的四幅光路图，此中正确的选项是9、以下四个现象中，能用光的折射解说的是10 、以下图，是我们看到的筷子斜插入水中的状况，此中正确的选项是（）11、以以下图，能正确表示光从空气进入玻璃中的光路图的是（）12、在透明玻璃杯的杯底放一枚硬币，而后倒入一些水。

把杯子端到眼腈的高度，再慢慢下移。

当杯子下移到某一地点时，以下图，能够看到大、小两枚硬币。

题型二作图题模块1 光学作图(2020·湖北十堰)如图，空气中某点光源S发出的一条光线射向水面，在水面发生反射和折射，反射光线经过P点。

请在图中作出这条入射光线、对应的反射光线和折射光线的大致方向(保留作图痕迹)。

思路点拨先作出S关于水面的对称点，得到S经过反射形成的虚像S′。

连接S′P，与水面的交点O即为入射点，连接SO即为入射光线，连接OP即为反射光线。

再根据折射规律作出折射光线。

(2020·福建)如图所示，点光源S位于凸透镜一侧。

在图中画出S发出的两条光线通过凸透镜后的折射光线。

思路点拨先确定所给的光线的特点，再根据透镜的光学特点作图是关键。

类型❶光的反射作图1．(2021·贵州黔东南)如图所示，A、B是镜前一点光源S发出的光线经平面镜MN反射后的两条反射光线，请在图中画出点光源S的位置。

2．(2022·改编)如图所示，光射到平面镜上，使其沿水平方向传播，请在图中画出平面镜的位置。

类型❷光的折射作图3．(2021·淄博)“珍爱生命，注意安全”是我们应具备的安全意识。

由于光的折射，池水看起来比实际的浅，夏季要特别注意防范溺水事故，用A、A′分别表示池底和看到的“池底”，请在图中画出人眼看到池底的光路图。

4．(2021·内蒙古赤峰)如图所示，请画出激光束从三棱镜折射入空气时，法线的位置和折射光线的大致位置。

类型❸平面镜成像作图5．(2021·四川德阳)如图所示，A′O′是AO在平面镜中的像，请根据平面镜成像特点在图中画出平面镜的位置。

6．(2020·四川广元)根据平面镜成像特点画出点光源S发出的光经平面镜反射后过A点的反射光线。

7．(2020·泰安改编)利用一块平面镜使图中的一束光竖直射入井中，请你通过作图标出平面镜的位置，并标出反射角的度数。

类型❹根据光线画透镜8．(2019·东营)根据入射光线和折射光线，请在图中虚线框内画出适当类型的透镜。

2021人教版物理中考专题练习——光的折射一、选择题（共15题）1、室内游泳池上方离水面6m处有一盏灯，从池边看到灯在水中的倒影正好贴在池底上，则池中水的实际深度应（）A．小于6m B．等于6m C．大于6m D．无法判定2、能正确反映水中的筷子看起来向上偏折的光路是（）A．B．C．D．3、如图，小明在水中练习潜水，则能正确反映岸上教练看到水下小明的光路图是（）A．B．C．D．4、下列现象中由光的折射形成的是（）A．在平静的湖面可以看到“蓝天白云”B．射击瞄准时要做到“三点一线”C．人在月光下，地面上会出现影子D．游泳池注水后，看上去好像变浅了5、一条鱼跃出水面捕捉鸟的说法听起来像是童话里的故事。
