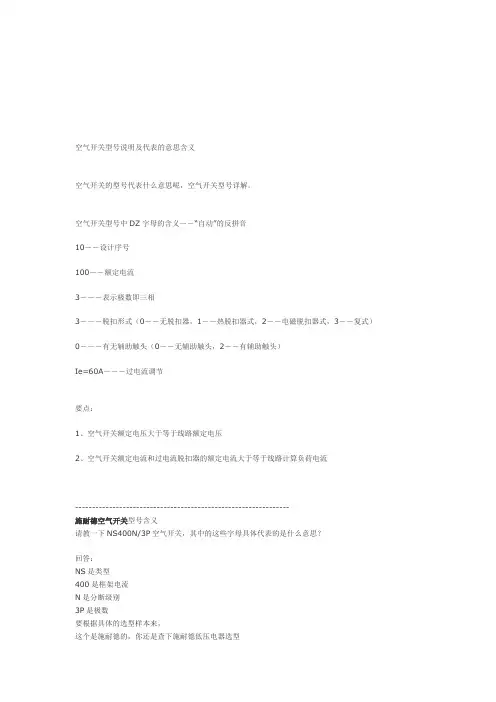

序号 断路器型号含义
例
：
S

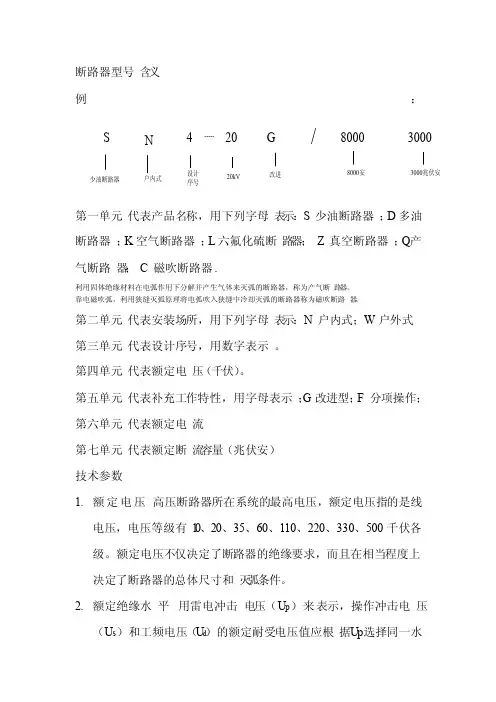

N 4 ----- 20 G / 8000 3000 少油断路器 户内式 设计 20kV 改进 8000安 3000兆伏安
第一单元 代表产品名称，用下列字母表示： S 少油断路器； D 多油断路器； K 空气断路器； L 六氟化硫断路器； Z 真空断路器； Q 产气断路器； C 磁吹断路器 .
利用固体绝缘材料在电弧作用下分解并产生气体来灭弧的断路器，称为产气断路器。
靠电磁吹弧，利用狭缝灭弧原理将电弧吹入狭缝中冷却灭弧的断路器称为磁吹断路器。
第二单元 代表安装场所，用下列字母表示： N 户内式； W 户外式第三单元 代表设计序号，用数字表示。
第四单元 代表额定电压（千伏） 。
第五单元 代表补充工作特性， 用字母表示； G 改进型； F 分项操作； 第六单元 代表额定电流
第七单元 代表额定断流容量（兆伏安）
技术参数
1. 额定电压 高压断路器所在系统的最高电压， 额定电压指的是线电
压，电压等级有 10、20、35、60、110、220、330、500 千伏各级。额定电压不仅决定了断路器的绝缘要求，而且在相当程度上决定 了断路器的总体尺寸和灭弧条件。
2. 额定绝缘水平 用雷电冲击电压（ U p ）来表示，操作冲击电压（U s ）
和工频电压（ U d ）的额定耐受电压值应根据 U p 选择同一水平值。
绝缘水平有对地、相间和断路器断口三个值。主要考虑断路器设备接受快波前和缓波前过电压作用的程度、系统中性点接地方式和过电压限制装置的型式。
3. 额定电流
在规定的使用和性能条件下能持续通过的电流有效值。
4. 额定短时耐受电流
断路器在合闸状态下能够承载的电流有效值。断路器的额定短时耐受电流等于其额定断路开断电流。
5. 额定短路持续时间
断路器设备在合闸状态下能够承载的短时耐受电流的时间间隔。
350~800kV 为2s
252~363kV 为3S
126kV 及以下为4S
6. 额定峰值耐受电流
在规定的使用和性能条件下，断路器设备在合闸状态下能够承载的额定短时耐受电流第一个大半波电流峰值。额定峰值耐受电流等于额定短路关合电流，等于2.5 倍额定短时耐受电流。
7. 额定短路开断电流
额定短路开断电流是在规定的使用和性能条件下，断路器能开断的最大短路电流。额定短路开断电流有两个值来表征：交流分量有效值；直流分量百分数。断路器应能开断直到额定短路开断电流的任一短路电流，该电流包含直到额定值的任一交流分量和随
之产生的直到规定值的任一百分数的直流分量。
8. 额定短路关合电流
在规定的使用条件下，断路器关合操作时，在电流出现后的瞬态
过程中，流过断路器一极的电流的第一个大半波的峰值。
9. 近区故障开断能力
对于设计用于额定电压72.5kV 以上、额定短路开断电流大于
12.5kA、直接与架空输电线路连接的三相断路器，要求具有开断
近区故障的能力。
10. 额定失步开断电流
额定失步开断电流是指断路器在规定使用和性能条件下，在具有
以下规定的恢复电压的回路中，应能开断的最大失步电流。
除非另有规定，额定失步开断电流为额定电流的25%
工频恢复电压，对于中性点直接接地系统应为 2.0/ √3 倍的额定电压，其他系统为 2.5/ √3 的额定电压。
11. 额定容性开合电流
包括额定线路充电开断电流；额定电缆充电开断电流；额定单个
电容器组开断电流；额定背对背电容器组开断电流；额定单个单
个电容器组关合涌流；额定背对背电容器组关合涌流。
容性电流开合的恢复电压取决于：
系统接地；
容性负载的接地，如屏蔽线、电容器组、输电线路等；
容性负载相邻的相互影响，如铠装电缆、敞开的空气中的线路；
同一线路中相邻架空线系统的相互影响；
存在单项或两项姐弟故障。
1) 额定线路充电开断电流
在规定的使用和性能条件下，其额定电压下能开断的最大线路充电电流，开断时不得重击穿。
额定电压在72.5kV 以上的断路器是强制性的，40.5kV 以下的有要求时才采用。
2) 额定电缆充电开断电流
在规定的使用和性能条件下，其额定电压下能开断的最大电缆充电电流，开断时不得重击穿。
额定电压在72.5kV 以上的断路器是强制性的，40.5kV 以下的有要求时才采用。
3) 额定单个电容器组开断电流
在规定的使用和性能条件下，断路器在其额定电压下能开断的最大电容电流，开断时不得重击穿。
此开断电流是指在断路器的电源侧没有并联电容器时开合一
组并联电容组的开断电流。
额定单个电容器组开断电流的规定对12kV 、40kA 以下的断路器是强制的。
4) 额定背对背电容器组开断电流
在规定的使用和性能条件下，断路器在额定电压下能开断的最大电容电流，开断时不得重击穿。
此开断电流是指断路器的电源侧连接有一组或多组并联电容
器，且它能提供的关合涌流等于额定背对背电容器组关合涌流
时开合并联电容器组的开断电流。
额定单个电容器组开断电流的规定对12kV 、40kA 以下的断路器是强制的。
5) 额定单个单个电容器组关合涌流
在规定的使用和性能条件下，断路器在额定电压以及与使用条件相应的涌流频率下应能关合的电流的峰值。
6) 额定背对背电容器组关合涌流
断路器在额定电压以及与使用条件相应的涌流频率下应能关
合的电流的峰值。
此开断电流是指断路器的电源侧连接有一组或多组并联电容
器，且它能提供的关合涌流等于额定背对背电容器组关合涌流
时开合并联电容器组的开断电流。
7) 额定感性开断电
断路器在规定的使用和性能条件下，按指定的操作顺序所能开断的相应容量的小感性电流。包括并联电抗器，感应电动机。
开断这些小感性电流后，断路器本身不得损坏，内外绝缘不得被击穿，不得引起相间闪络，由此产生的过电压应小于指定的水平。
8) 额定异相接地故障的开合能力
对中性点绝缘系统中的断路器应具备开、合异相接地故障的能
