粗集料压碎值试验精编版

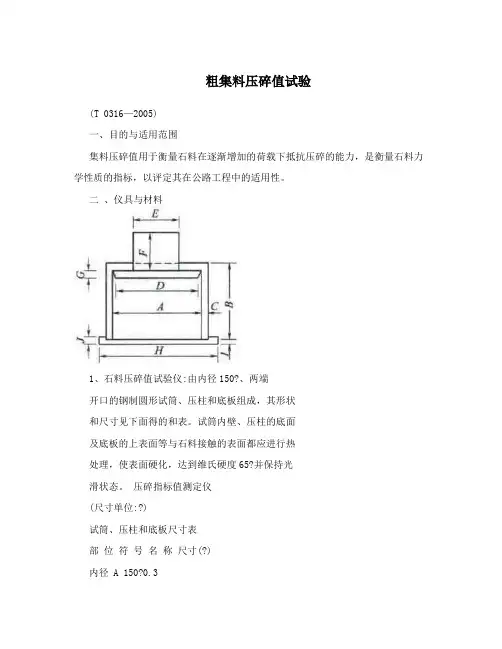

粗集料压碎值试验(T 0316—2005)一、目的与适用范围集料压碎值用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标，以评定其在公路工程中的适用性。

二、仪具与材料1、石料压碎值试验仪:由内径150?、两端开口的钢制圆形试筒、压柱和底板组成，其形状和尺寸见下面得的和表。

试筒内壁、压柱的底面及底板的上表面等与石料接触的表面都应进行热处理，使表面硬化，达到维氏硬度65?并保持光滑状态。

压碎指标值测定仪(尺寸单位:?)试筒、压柱和底板尺寸表部位符号名称尺寸(?)内径 A 150?0.3试筒高度 B 125,128壁厚 C ?12压头直径 D 149?0.2压柱压杆直径 E 100,149压柱总长 F 100,110压头厚度 G ?25直径 H 200,220底板 I 厚度(中间部分) 6.4?0.2边缘厚度 J 10?0.22、金属棒:直径10?，长450?,600?，一端加工成半球形。

3、天平:称量2?,3?，感量不大于1g。

4、标准筛:筛孔尺寸13.2?、9.5?、2.36?方孔筛各一个。

5、压力机:500kN，应能在1Omin内达到400kN。

6、金属筒:圆柱形，内径112.0?，高179.4?，容积1767?3。

三、试验准备1、采用风干石料用13.2?和9.5?标准筛过筛，取9.5?,13.2?的试样3组各3000g，供试验用。

如过于潮湿需加热烘干时，烘箱温度不得超过100?，烘干时间不超过4h。

试验前，石料应冷却至室温。

2、每次试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为100?。

在金属筒中确定石料数量的方法如下:将试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。

最后用金属棒作为直刮刀将表面仔细整平。

称取量筒中试样质量(m)。

0以相同质量的试样进行压碎值的平行试验。

四、试验步骤1、将试筒安放在底板上。

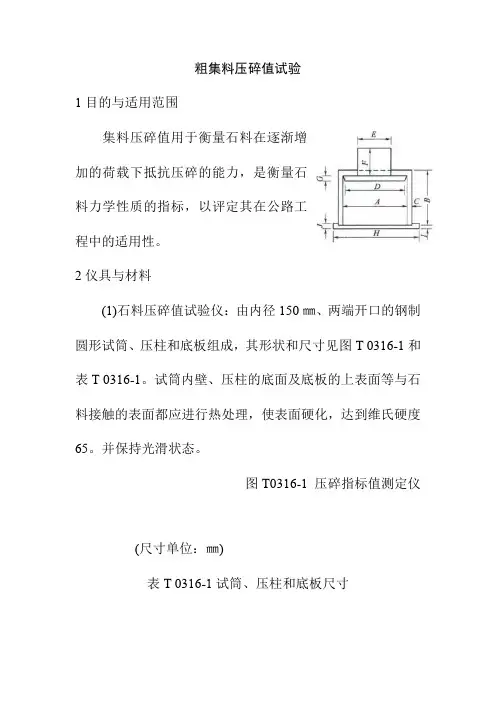

粗集料压碎值试验1目的与适用范围集料压碎值用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标，以评定其在公路工程中的适用性。

2仪具与材料(1)石料压碎值试验仪：由内径150㎜、两端开口的钢制圆形试筒、压柱和底板组成，其形状和尺寸见图T 0316-1和表T 0316-1。

试筒内壁、压柱的底面及底板的上表面等与石料接触的表面都应进行热处理，使表面硬化，达到维氏硬度65。

并保持光滑状态。

图T0316-1 压碎指标值测定仪(尺寸单位：㎜)表T 0316-1试筒、压柱和底板尺寸部位符号名称尺寸(㎜)试筒ABC内径高度壁厚150±0.3125～128≥12压柱DEFG压头直径压杆直径压柱总长压头厚度149±0.2100～149100～110≥25底板HIJ直径厚度(中间部分)边缘厚度200～2206.4±0.210±0.2(2)金属棒：直径10㎜，长450㎜～600㎜，一端加工成半球形。

(3)天平：称量2㎏～3㎏，感量不大于1g。

(4)标准筛：筛孔尺寸13.2㎜、9.5㎜、2.36㎜方孔筛各一个。

(5)压力机：500kN，应能在1Omin内达到400kN。

(6)金属筒：圆柱形，内径112.0㎜，高179.4㎜，容积1767㎝3。

3试验准备3.1采用风干石料用13.2㎜和9.5㎜标准筛过筛，取9.5㎜～13.2㎜的试样3组各3000g，供试验用。

如过于潮湿需加热烘干时，烘箱温度不得超过100℃，烘干时间不超过4h。

试验前，石料应冷却至室温。

3.2每次试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为100㎜。

在金属筒中确定石料数量的方法如下：将试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。

最后用金属棒作为直刮刀将表面仔细整平。

称取量筒中试样质量(m0)。

以相同质量的试样进行压碎值的平行试验。

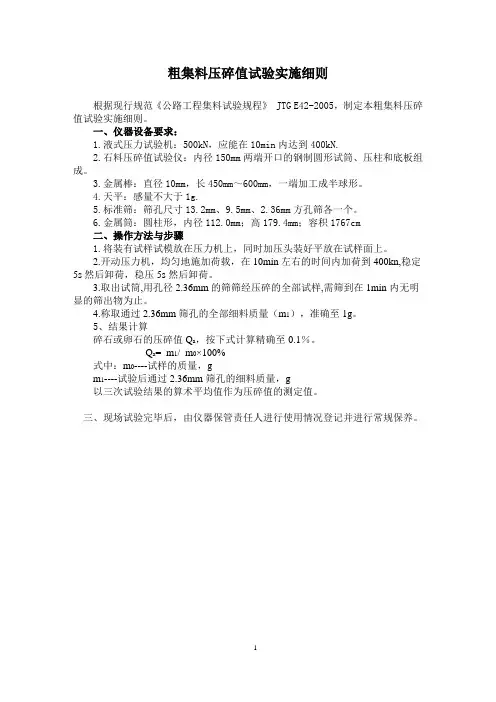

粗集料压碎值试验实施细则
根据现行规范《公路工程集料试验规程》 JTG E42-2005，制定本粗集料压碎值试验实施细则。

一、仪器设备要求：
1.液式压力试验机：500kN，应能在10min内达到400kN.
2.石料压碎值试验仪：内径150mm两端开口的钢制圆形试筒、压柱和底板组成。

3.金属棒：直径10mm，长450mm～600mm，一端加工成半球形。

4.天平：感量不大于1g.
5.标准筛：筛孔尺寸13.2mm、9.5mm、2.36mm方孔筛各一个。

6.金属筒：圆柱形，内径112.0mm；高179.4mm；容积1767cm
二、操作方法与步骤
1.将装有试样试模放在压力机上，同时加压头装好平放在试样面上。

2.开动压力机，均匀地施加荷载，在10min左右的时间内加荷到400kn,稳定5s然后卸荷，稳压5s然后卸荷。

3.取出试筒,用孔径2.36mm的筛筛经压碎的全部试样,需筛到在1min内无明显的筛出物为止。

4.称取通过2.36mm筛孔的全部细料质量（m1），准确至1g。

5、结果计算
碎石或卵石的压碎值Q a，按下式计算精确至0.1％。

Q a= m1/ m0×100%
式中：m0----试样的质量，g
m1----试验后通过2.36mm筛孔的细料质量，g
以三次试验结果的算术平均值作为压碎值的测定值。

三、现场试验完毕后，由仪器保管责任人进行使用情况登记并进行常规保养。

1。

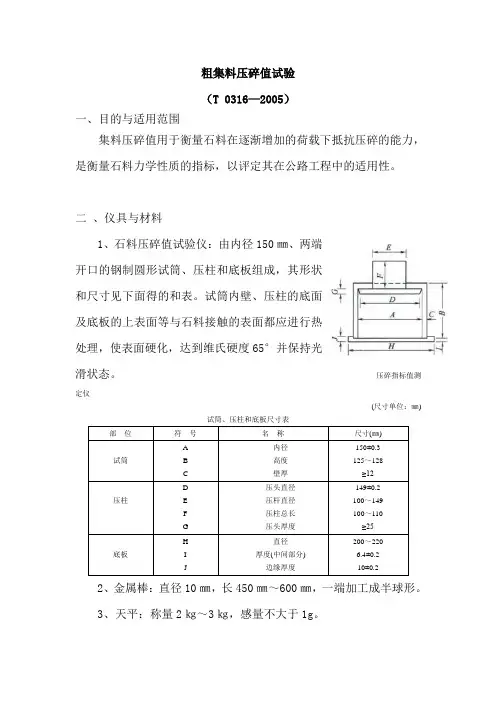

粗集料压碎值试验（T 0316—2005）一、目的与适用范围集料压碎值用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标，以评定其在公路工程中的适用性。

二、仪具与材料1、石料压碎值试验仪：由内径150㎜、两端和尺寸见下面得的和表。

试筒内壁、压柱的底面及底板的上表面等与石料接触的表面都应进行热处理，使表面硬化，达到维氏硬度65°并保持光滑状态。

压碎指标值测定仪(尺寸单位：㎜)试筒、压柱和底板尺寸表2、金属棒：直径10㎜，长450㎜～600㎜，一端加工成半球形。

3、天平：称量2㎏～3㎏，感量不大于1g。

4、标准筛：筛孔尺寸13.2㎜、9.5㎜、2.36㎜方孔筛各一个。

5、压力机：500kN，应能在1Omin内达到400kN。

6、金属筒：圆柱形，内径112.0㎜，高179.4㎜，容积1767㎝3。

三、试验准备1、采用风干石料用13.2㎜和9.5㎜标准筛过筛，取9.5㎜～13.2㎜的试样3组各3000g，供试验用。

如过于潮湿需加热烘干时，烘箱温度不得超过100℃，烘干时间不超过4h。

试验前，石料应冷却至室温。

2、每次试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为100㎜。

在金属筒中确定石料数量的方法如下：将试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。

最后用金属棒作为直刮刀将表面仔细整平。

称取量筒中试样质量(m0)。

以相同质量的试样进行压碎值的平行试验。

四、试验步骤1、将试筒安放在底板上。

2、将要求质量的试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。

最后用金属棒作为直刮刀将表面仔细整平。

3、将装有试样的试模放到压力机上，同时加压头放入试筒内石料面上，注意使压头摆平，勿楔挤试模侧壁。

4、开动压力机，均匀地施加荷载，在10 min左右的时间内达到总荷载400kN，稳压5s，然后卸荷。

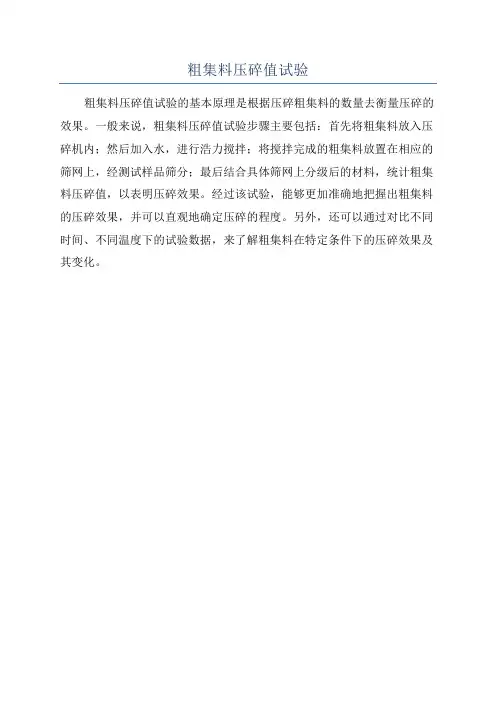

粗集料压碎值试验
粗集料压碎值试验的基本原理是根据压碎粗集料的数量去衡量压碎的效果。

一般来说，粗集料压碎值试验步骤主要包括：首先将粗集料放入压碎机内；然后加入水，进行浩力搅拌；将搅拌完成的粗集料放置在相应的筛网上，经测试样品筛分；最后结合具体筛网上分级后的材料，统计粗集料压碎值，以表明压碎效果。

经过该试验，能够更加准确地把握出粗集料的压碎效果，并可以直观地确定压碎的程度。

另外，还可以通过对比不同时间、不同温度下的试验数据，来了解粗集料在特定条件下的压碎效果及其变化。

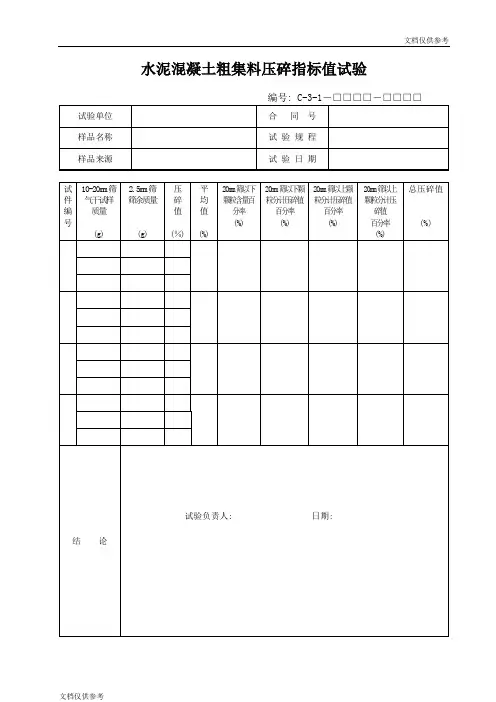

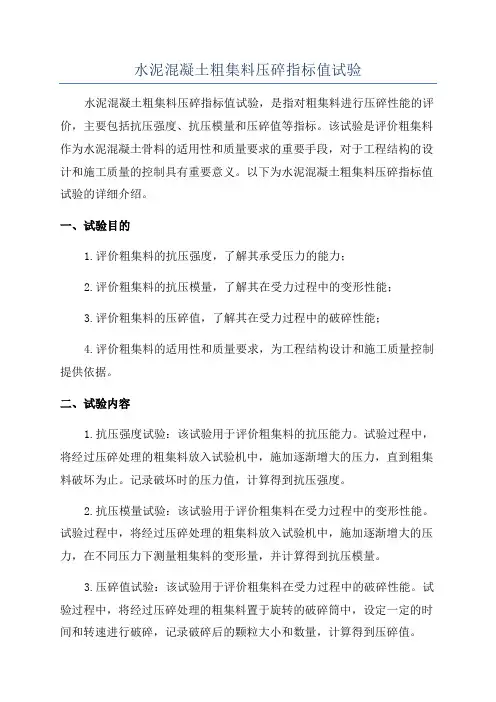

水泥混凝土粗集料压碎指标值试验水泥混凝土粗集料压碎指标值试验，是指对粗集料进行压碎性能的评价，主要包括抗压强度、抗压模量和压碎值等指标。

该试验是评价粗集料作为水泥混凝土骨料的适用性和质量要求的重要手段，对于工程结构的设计和施工质量的控制具有重要意义。

以下为水泥混凝土粗集料压碎指标值试验的详细介绍。

一、试验目的1.评价粗集料的抗压强度，了解其承受压力的能力；2.评价粗集料的抗压模量，了解其在受力过程中的变形性能；3.评价粗集料的压碎值，了解其在受力过程中的破碎性能；4.评价粗集料的适用性和质量要求，为工程结构设计和施工质量控制提供依据。

二、试验内容1.抗压强度试验：该试验用于评价粗集料的抗压能力。

试验过程中，将经过压碎处理的粗集料放入试验机中，施加逐渐增大的压力，直到粗集料破坏为止。

记录破坏时的压力值，计算得到抗压强度。

2.抗压模量试验：该试验用于评价粗集料在受力过程中的变形性能。

试验过程中，将经过压碎处理的粗集料放入试验机中，施加逐渐增大的压力，在不同压力下测量粗集料的变形量，并计算得到抗压模量。

3.压碎值试验：该试验用于评价粗集料在受力过程中的破碎性能。

试验过程中，将经过压碎处理的粗集料置于旋转的破碎筒中，设定一定的时间和转速进行破碎，记录破碎后的颗粒大小和数量，计算得到压碎值。

三、试验步骤1.准备试验设备：包括压力机、试验机、破碎筒等设备。

2.准备试样：根据试验需要，将粗集料进行压碎，制备出符合试验要求的试样。

3.抗压强度试验：将试样放入压力机中，逐渐增大压力，记录破碎时的压力值。

4.抗压模量试验：将试样放入试验机中，逐渐增加压力，测量不同压力下的变形量。

5.压碎值试验：将试样放入破碎筒中，设定一定的时间和转速进行破碎，记录破碎后的颗粒大小和数量。

6.数据处理：根据试验结果，计算得到抗压强度、抗压模量和压碎值等指标值。

四、试验结果分析根据试验结果，可以评价粗集料的压碎性能和适用性。

抗压强度和抗压模量是评价粗集料承受压力能力和变形性能的重要指标，较高的数值对于工程结构的设计和施工质量的控制具有重要意义。

沥青路面用粗集料压碎值试验作业指导书执行标准：SL352-2006一、目的和适用范围1、集料压碎值用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标。

2、本指标鉴定公路路面基层、底基层及沥青面层的粗集料品质。

二、仪器设备1、压力试验机，压碎指标值测定仪（沥青路面用）2、金属棒：直径10mm，长45-60mm，一端加工成半球形3、天平：称量2000g，感量1g4、方孔筛：筛孔尺寸16mm、13.2mm、2.36mm5、金属筒：圆柱形，内径112mm，高179.4mm，容积1767cm3三、试验操作1、用13.2mm和16mm标准筛过筛，取13.2-16mm的试样3kg，供试验用。

试样采用风干石料，如需烘干时，烘箱温度不应超过100℃，烘干时间不超过4h。

试验前，石料应冷却至室温。

2、试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为10cm在金属筒中确定石料数量的方法如下：将石料分三层倒入量筒中，每层数量大致相同，每层都用金属棒的半球面端从石料表面上约50mm的高度处自由下落均匀夯击25次。

最后用金属棒作为直刮刀将表面刮平。

称取量筒中试样质量（m0），以相同质量的试样进行压碎值的平行试验。

3、将试筒安放在底板上，将上面所得试样分三次（每次数量相同），倒入试筒中，每次均将试样表面整平，并用金属棒按上述步骤夯击25次，最上层表面应整平。

4、压柱放入试筒内石料面上，注意使压柱摆平，勿楔挤筒壁。

5、将装有试样的试筒连同压柱放到压力机上，均匀地施加荷载，在10min时达到总荷载400KN。

6、达到总荷载400KN后，立即卸荷，将试筒从压力机上取下。

7、用2.36mm筛筛分经压碎的全部试样，可分几次筛分，均需筛到1min内无明显的筛出物为止。

8、称取通过2.36mm筛孔的全部细料质量。

四、结果分析1、石料压碎值按下式计算，准确至0.1%Q a=m1/m0×100式中：Q a——石料压碎值%m0——试验前试样质量gm1——试验后通过2.36mm筛孔的细料质量g2、以两次平行试验结果的算术平均值作为压碎值的测定值。

水泥混凝土用粗集料压碎值试验1 目的与适用范围测定碎石或砾石抵抗压碎的能力，间接地推测其相应的强度，以鉴定水泥混凝土粗集料品质。

2 仪具与材料2.1 压力试验机：荷载300kN以上。

2.2 压碎指标值测定仪(如图1)。

2.3 圆孔筛：孔径分别为2.5mm、10mm、20mm。

3 试验准备3.1 将试样筛去10mm以下及20mm以上的颗粒，采用10mm~20mm的颗粒作为标准试样，并在气干状态下进行试验。

欠图1注：对多种岩石组成的砾石，如其粒径大于20mm颗粒的岩石矿物成分与10mm~20mm颗粒有显著差异时，对大于20mm的颗粒应经人工破碎后筛取10mm~20mm标准粒级另外进行压碎指标值试验。

3.2 用针状和片状规准仪剔除试样中的针状和片状颗粒，然后称取每份约3kg的试样3份备用。

4 试验步骤4.1 置圆筒于底盘上，取试样1份，分两层装入筒内，每装完一层试样后，在底盘正面垫放一直径为10mm 的圆钢筋，将筒按住，左右交替颠击地面各25下，第二层颠实后，试样表面距离盘底的高度应控制在100mm 左右。

4.2 整平筒内试样表面，把加压块装好(注意应使加压块保持平正)，放到试验机上，在3min~5min内均匀地加荷到200kN，稳定5s，然后卸荷，取出测定筒，倒出筒中的试样称其质量(m0)，用孔径为2.5mm的筛筛除被压碎的细粒，称量剩留在筛上的试样质量(m1)。

5 计算5.1 碎石或砾石的压碎指标值按式(1)计算，准确至0.1%。

Qa=(m0-m1)/m0*100式中：Qa--压碎值，%；m0--试样的质量，g；m1--试验后筛余的试样质量，g。

5.2 对多种岩石组成的砾石，如对20mm以下和20mm以上的标准粒级(10mm~20mm)分别进行检验，则其总的压碎指标值Qa按式(2)计算。

Qa=(α1Q a1+α2Qα2)/(α1+α2)*100式中：Qa--压碎值，%；α1、α2--试样中20mm以下和20mm以上两种岩石粒级的颗粒含量百分率，%；Q a1、Q a2--两种粒级以标准粒级试验的分计压碎指标值，%。

粗集料压碎值试验粗集料压碎值试验一、目的与适用范围集料压碎值用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标，以评定其在公路工程中的适用性。

二、仪具与材料1、石料压碎值试验仪：由内径150㎜、两端开口的钢制圆形试筒、压柱和底板组成，其形状和尺寸见下面得的和表。

试筒内壁、压柱的底面及底板的上表面等与石料接触的表面都应进行热处理，使表面硬化，达到维氏硬度65°并保持光滑状态。

压碎指标值测定仪(尺寸单位：㎜)试筒、压柱和底板尺寸表2、金属棒：直径10㎜，长450㎜～600㎜，一端加工成半球形。

3、天平：称量2㎏～3㎏，感量不大于1g。

4、标准筛：筛孔尺寸13.2㎜、9.5㎜、2.36㎜方孔筛各一个。

5、压力机：500kN，应能在1Omin内达到400kN。

6、金属筒：圆柱形，内径112.0㎜，高179.4㎜，容积1767㎝3。

三、试验准备1、采用风干石料用13.2㎜和9.5㎜标准筛过筛，取9.5㎜～13.2㎜的试样3组各3000g，供试验用。

如过于潮湿需加热烘干时，烘箱温度不得超过100℃，烘干时间不超过4h。

试验前，石料应冷却至室温。

2、每次试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为100㎜。

在金属筒中确定石料数量的方法如下：将试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。

最后用金属棒作为直刮刀将表面仔细整平。

称取量筒中试样质量(m0)。

以相同质量的试样进行压碎值的平行试验。

四、试验步骤1、将试筒安放在底板上。

2、将要求质量的试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。

最后用金属棒作为直刮刀将表面仔细整平。

3、将装有试样的试模放到压力机上，同时加压头放入试筒内石料面上，注意使压头摆平，勿楔挤试模侧壁。

4、开动压力机，均匀地施加荷载，在10 min左右的时间内达到总荷载400kN，稳压5s，然后卸荷。

粗集料压碎值试验操作规程
1、将风干石料用13.2mm和9.5mm标准筛过筛，取9.5～13.2mm的试样3组各3000g，供试验用。

如过于潮湿需加热烘干时，烘干温度不得超过1000℃，烘干时间不超过4h。

试验前，石料应冷却至室温。

2、将试筒安放在底板上。

3、将要求质量的试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次，最后用金属棒作为直刮刀将表面仔细整平。

4、将装有试样的试模放到压力机上，同时加压头放入试筒内石料面上，注意使压头摆平，勿楔挤试模筒壁。

5、开动压力机，均匀地施加荷载，在10min左右的时间内达到总荷载400kN，稳压5s，然后卸荷。

6、将试模从压力机上取下，取出试样。

7、用2.36mm标准筛筛分经压碎的全部试样，可分几次筛分，均需筛到在1min内无明显的筛出物为止。

8、称取通过2.36mm筛孔的全部细料质量(m1)，准确至1g。
