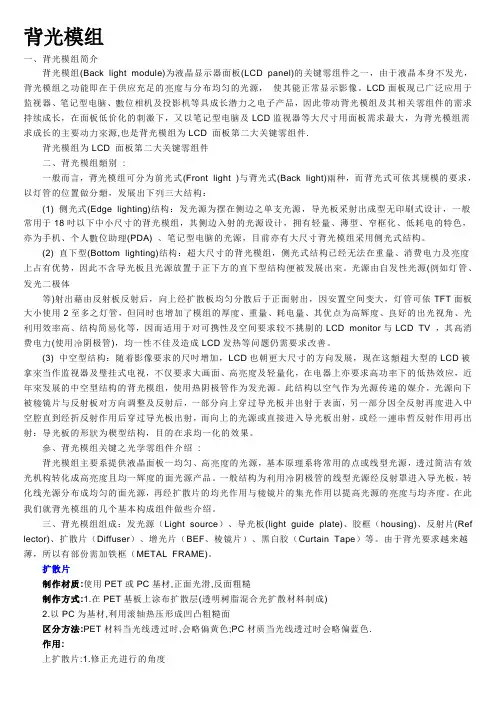

背光模组基础知识

背光模组一、背光模组简介背光模组(Back light module)为液晶显示器面板(LCD panel)的关键零组件之一，由于液晶本身不发光，背光模组之功能即在于供应充足的亮度与分布均匀的光源，使其能正常显示影像。

LCD面板现已广泛应用于监视器、笔记型电脑、數位相机及投影机等具成长潜力之电子产品，因此带动背光模组及其相关零组件的需求持续成长，在面板低价化的刺激下，又以笔记型电脑及LCD监视器等大尺寸用面板需求最大，为背光模组需求成长的主要动力來源,也是背光模组为LCD 面板第二大关键零组件.背光模组为LCD 面板第二大关键零组件二、背光模组類别:一般而言，背光模组可分为前光式(Front light )与背光式(Back light)兩种，而背光式可依其规模的要求，以灯管的位置做分類，发展出下列三大结构：(1) 侧光式(Edge lighting)结构：发光源为摆在侧边之单支光源，导光板采射出成型无印刷式设计，一般常用于18吋以下中小尺寸的背光模组，其侧边入射的光源设计，拥有轻量、薄型、窄框化、低耗电的特色，亦为手机、个人數位助理(PDA) 、笔记型电脑的光源，目前亦有大尺寸背光模组采用侧光式结构。

(2) 直下型(Bottom lighting)结构：超大尺寸的背光模组，侧光式结构已经无法在重量、消费电力及亮度上占有优势，因此不含导光板且光源放置于正下方的直下型结构便被发展出來。

光源由自发性光源(例如灯管、发光二极体等)射出藉由反射板反射后，向上经扩散板均匀分散后于正面射出，因安置空间变大，灯管可依TFT面板大小使用2至多之灯管，但同时也增加了模组的厚度、重量、耗电量、其优点为高辉度、良好的出光视角、光利用效率高、结构简易化等，因而适用于对可携性及空间要求较不挑剔的LCD monitor与LCD TV ，其高消费电力(使用冷阴极管)，均一性不佳及造成LCD发热等问题仍需要求改善。

(3) 中空型结构：随着影像要求的尺吋增加，LCD也朝更大尺寸的方向发展，现在这類超大型的LCD被拿來当作监视器及璧挂式电视，不仅要求大画面、高亮度及轻量化，在电器上亦要求高功率下的低热效应，近年來发展的中空型结构的背光模组，使用热阴极管作为发光源。

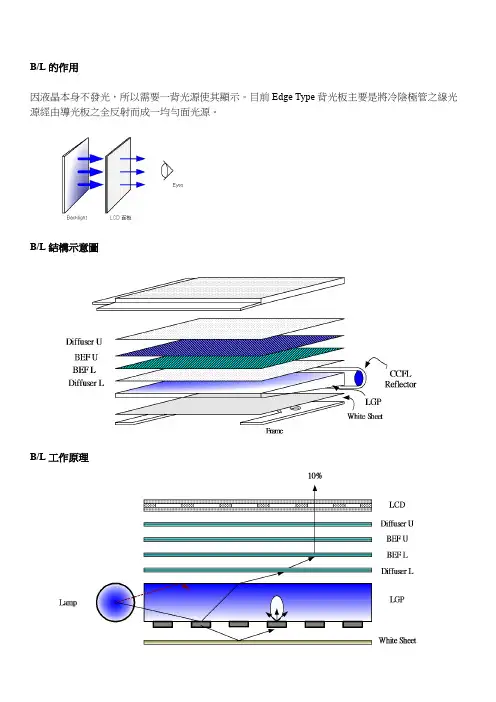

液晶背光模组结构介绍一、背光源结构液晶背光模组的背光源通常采用冷阴极荧光灯（CCFL）或者LED灯管。

冷阴极荧光灯由玻璃管、电极、荧光粉和汞蒸汽组成，其内部通过电流激发荧光粉透过玻璃管产生可见光。

LED灯管由若干个发光二极管（LED）组成，通过电流驱动LED发光，发出光线。

LED灯管比CCFL更节能、寿命更长，并且能够更准确地控制亮度。

二、光导板结构光导板通常由透明塑料或玻璃制成，其内部有特殊的纹理或反射层，用于引导背光源发出的光线，使光线均匀地照射到液晶面板上。

光导板还可以增强光线的亮度和均匀性，提高整个显示屏的显示效果。

三、扩散片结构扩散片位于光导板和液晶面板之间，扩散片的主要作用是将从光导板射出的光线分散，使其能够在整个液晶面板上均匀地照射。

扩散片通常由光学级塑料或玻璃制成，可以通过厚度、反射层和纳米级微结构等设计，调节和控制光线散射的效果。

四、液晶面板结构液晶面板是液晶背光模组的核心部件，其内部由液晶材料、导电层和滤光器等组成。

液晶材料位于两片平行的玻璃基板之间，玻璃基板上覆盖着导电层和滤光器。

液晶材料的特殊性质使得其能够根据电压的变化改变光线的透射性质。

导电层用来施加电场，控制液晶的取向，从而控制光线的透过和阻挡。

滤光器用来调节透射光的颜色，使得显示器能够显示出不同的颜色。

五、背光模组电路液晶背光模组还包括背光模组电路，用于控制和调节背光源的亮度。

背光模组电路通常由控制芯片、电源模块和驱动电路组成，能够根据输入的信号调整背光源的亮度。

背光模组电路还可以通过PWM（脉冲宽度调制）技术调节背光的亮度和灰度，从而提高显示器的显示质量。

总结：液晶背光模组的结构包括背光源、光导板、扩散片、液晶面板和背光模组电路。

背光源提供背光照明，光导板用于引导和提高背光的亮度和均匀性，扩散片用于散射光线，使其均匀地照射到液晶面板上，液晶面板通过控制液晶的透光性和颜色，实现图像和文字的显示。

背光模组电路用于控制和调节背光源的亮度，提高显示器的显示效果。

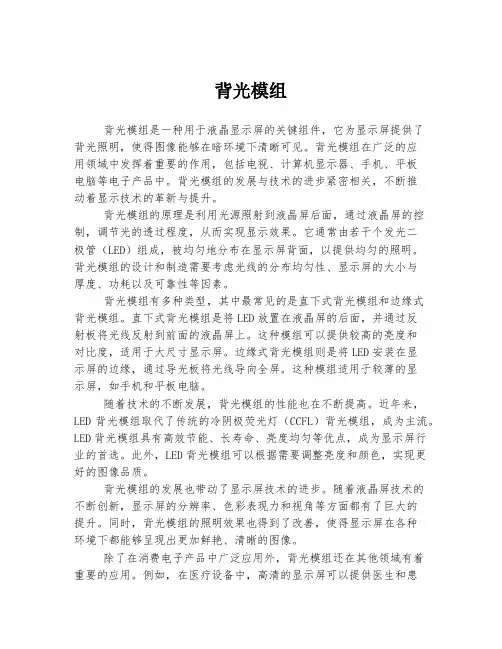

背光模组背光模组是一种用于液晶显示屏的关键组件，它为显示屏提供了背光照明，使得图像能够在暗环境下清晰可见。

背光模组在广泛的应用领域中发挥着重要的作用，包括电视、计算机显示器、手机、平板电脑等电子产品中。

背光模组的发展与技术的进步紧密相关，不断推动着显示技术的革新与提升。

背光模组的原理是利用光源照射到液晶屏后面，通过液晶屏的控制，调节光的透过程度，从而实现显示效果。

它通常由若干个发光二极管（LED）组成，被均匀地分布在显示屏背面，以提供均匀的照明。

背光模组的设计和制造需要考虑光线的分布均匀性、显示屏的大小与厚度、功耗以及可靠性等因素。

背光模组有多种类型，其中最常见的是直下式背光模组和边缘式背光模组。

直下式背光模组是将LED放置在液晶屏的后面，并通过反射板将光线反射到前面的液晶屏上。

这种模组可以提供较高的亮度和对比度，适用于大尺寸显示屏。

边缘式背光模组则是将LED安装在显示屏的边缘，通过导光板将光线导向全屏。

这种模组适用于较薄的显示屏，如手机和平板电脑。

随着技术的不断发展，背光模组的性能也在不断提高。

近年来，LED背光模组取代了传统的冷阴极荧光灯（CCFL）背光模组，成为主流。

LED背光模组具有高效节能、长寿命、亮度均匀等优点，成为显示屏行业的首选。

此外，LED背光模组可以根据需要调整亮度和颜色，实现更好的图像品质。

背光模组的发展也带动了显示屏技术的进步。

随着液晶屏技术的不断创新，显示屏的分辨率、色彩表现力和视角等方面都有了巨大的提升。

同时，背光模组的照明效果也得到了改善，使得显示屏在各种环境下都能够呈现出更加鲜艳、清晰的图像。

除了在消费电子产品中广泛应用外，背光模组还在其他领域有着重要的应用。

例如，在医疗设备中，高清的显示屏可以提供医生和患者更准确的图像信息，有助于诊断和治疗。

在工业控制领域，背光模组可以用于操作面板和仪表盘的显示。

在交通运输领域，背光模组可以用于车载显示屏，提供导航、娱乐和安全警示等功能。

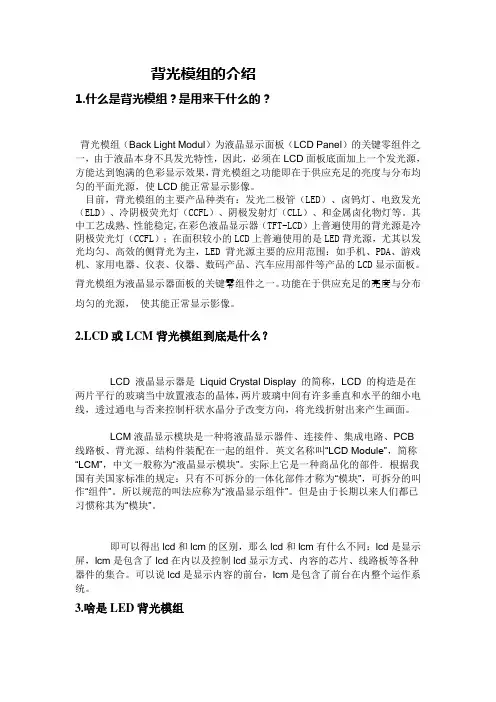

背光模组的介绍1.什么是背光模组？是用来干什么的？背光模组（Back Light Modul）为液晶显示面板（LCD Panel）的关键零组件之一，由于液晶本身不具发光特性，因此，必须在LCD面板底面加上一个发光源，方能达到饱满的色彩显示效果，背光模组之功能即在于供应充足的亮度与分布均匀的平面光源，使LCD能正常显示影像。

目前，背光模组的主要产品种类有：发光二极管（LED）、卤钨灯、电致发光（ELD）、冷阴极荧光灯（CCFL）、阴极发射灯（CLL）、和金属卤化物灯等。

其中工艺成熟、性能稳定,在彩色液晶显示器（TFT-LCD）上普遍使用的背光源是冷阴极荧光灯（CCFL）；在面积较小的LCD上普遍使用的是LED背光源，尤其以发光均匀、高效的侧背光为主，LED背光源主要的应用范围：如手机、PDA、游戏机、家用电器、仪表、仪器、数码产品、汽车应用部件等产品的LCD显示面板。

背光模组为液晶显示器面板的关键零组件之一。

功能在于供应充足的亮度与分布均匀的光源，使其能正常显示影像。

2.LCD或LCM背光模组到底是什么？LCD 液晶显示器是Liquid Crystal Display 的简称，LCD 的构造是在两片平行的玻璃当中放置液态的晶体，两片玻璃中间有许多垂直和水平的细小电线，透过通电与否来控制杆状水晶分子改变方向，将光线折射出来产生画面。

LCM液晶显示模块是一种将液晶显示器件、连接件、集成电路、PCB线路板、背光源、结构件装配在一起的组件．英文名称叫“LCD Module”，简称“LCM”，中文一般称为“液晶显示模块”。

实际上它是一种商品化的部件．根据我国有关国家标准的规定：只有不可拆分的一体化部件才称为“模块”，可拆分的叫作“组件”。

所以规范的叫法应称为“液晶显示组件”。

但是由于长期以来人们都已习惯称其为“模块”。

即可以得出lcd和lcm的区别，那么lcd和lcm有什么不同：lcd是显示屏，lcm是包含了lcd在内以及控制lcd显示方式、内容的芯片、线路板等各种器件的集合。

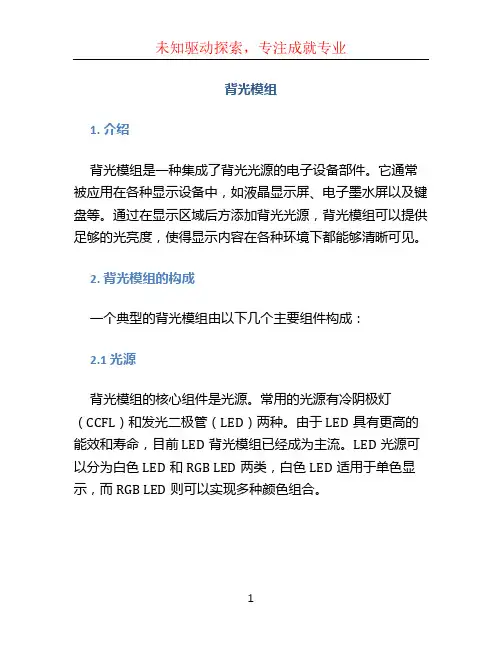

背光模组1. 介绍背光模组是一种集成了背光光源的电子设备部件。

它通常被应用在各种显示设备中，如液晶显示屏、电子墨水屏以及键盘等。

通过在显示区域后方添加背光光源，背光模组可以提供足够的光亮度，使得显示内容在各种环境下都能够清晰可见。

2. 背光模组的构成一个典型的背光模组由以下几个主要组件构成：2.1 光源背光模组的核心组件是光源。

常用的光源有冷阴极灯（CCFL）和发光二极管（LED）两种。

由于LED具有更高的能效和寿命，目前LED背光模组已经成为主流。

LED光源可以分为白色LED和RGB LED两类，白色LED适用于单色显示，而RGB LED则可以实现多种颜色组合。

2.2 光导板光导板是背光模组中的关键部件之一，它负责将光源发出的光线均匀地传导到显示区域。

常见的光导板材料有聚碳酸酯（PC）和聚甲基丙烯酸甲酯（PMMA）等。

光导板通常具有特殊的结构设计，如微结构化的表面和侧边的反射镜，以提高光的传导效率。

2.3 压光板压光板位于光导板和显示面板之间，其主要作用是在光导板的底部产生均匀的压力，确保光线能够均匀地穿透显示面板。

压光板通常由亚克力材料制成，具有高透明度和良好的压光效果。

2.4 控制电路背光模组还需要一个控制电路来控制光源的亮暗程度。

控制电路通常由驱动芯片和电源组成，驱动芯片负责接收信号和控制LED的亮度，而电源则提供所需的电力。

3. 背光模组的应用背光模组广泛应用于各种显示设备中，下面是几个常见的应用领域：3.1 液晶显示屏背光模组是液晶显示屏的重要组成部分。

通过控制背光的亮度，可以提高液晶显示屏的对比度、色彩鲜艳度和可视角度范围，从而得到更好的视觉效果。

3.2 电子墨水屏电子墨水屏是一种利用电场改变颜色的显示技术，背光模组被用来提供显示内容所需的背光。

由于电子墨水屏本身没有自发光能力，背光模组在其上方提供适量的光线，使得显示内容能够清晰可见。

3.3 键盘背光模组还广泛应用于键盘上，通过在键盘背后设置背光模组，可以在暗光环境下提供足够的光线，使得用户可以清楚地看到键盘上的按键。

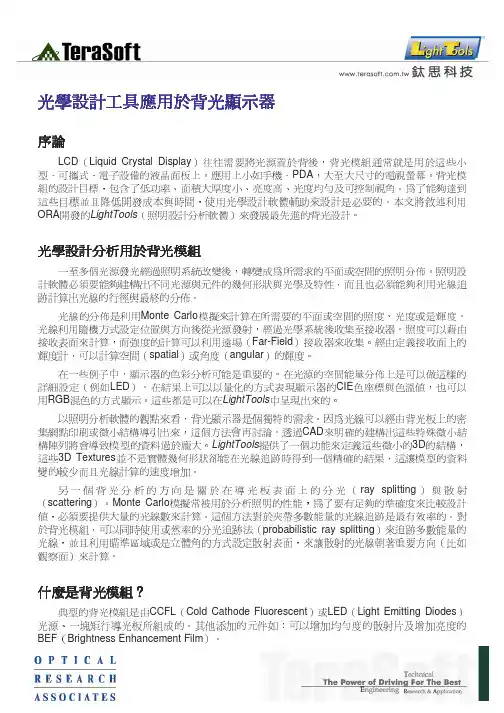

光學設計工具應用於背光顯示器序論LCD （Liquid Crystal Display ）往往需要將光源置於背後，背光模組通常就是用於這些小型、可攜式、電子設備的液晶面板上。

應用上小如手機、PDA ，大至大尺寸的電視螢幕。

背光模組的設計目標，包含了低功率、面積大厚度小、亮度高、光度均勻及可控制視角。

為了能夠達到這些目標並且降低開發成本與時間，使用光學設計軟體輔助來設計是必要的。

本文將敘述利用ORA 開發的LightTools （照明設計分析軟體）來發展最先進的背光設計。

光學設計分析用光學設計分析用於背光模組於背光模組一至多個光源發光經過照明系統改變後，轉變成為所需求的平面或空間的照明分佈。

照明設計軟體必須要能夠建構出不同光源與元件的幾何形狀與光學及特性，而且也必須能夠利用光線追跡計算出光線的行徑與最終的分佈。

光線的分佈是利用Monte Carlo 模擬來計算在所需要的平面或空間的照度、光度或是輝度。

光線利用隨機方式設定位置與方向後從光源發射，經過光學系統後收集至接收器。

照度可以藉由接收表面來計算，而強度的計算可以利用遠場（Far-Field ）接收器來收集。

經由定義接收面上的輝度計，可以計算空間（spatial ）或角度（angular ）的輝度。

在一些例子中，顯示器的色彩分析可能是重要的。

在光源的空間能量分佈上是可以做這樣的詳細設定（例如LED ）。

在結果上可以以量化的方式表現顯示器的CIE 色座標與色溫值，也可以用RGB 混色的方式顯示。

這些都是可以在LightTools 中呈現出來的。

以照明分析軟體的觀點來看，背光顯示器是個獨特的需求。

因為光線可以經由背光板上的密集網點印刷或微小結構導引出來，這個方法會再討論。

透過CAD 來明確的建構出這些特殊微小結構陣列將會導致模型的資料過於龐大。

LightTools 提供了一個功能來定義這些微小的3D 的結構，這些3D Textures 並不是實體幾何形狀卻能在光線追跡時得到一個精確的結果，這讓模型的資料變的較少而且光線計算的速度增加。

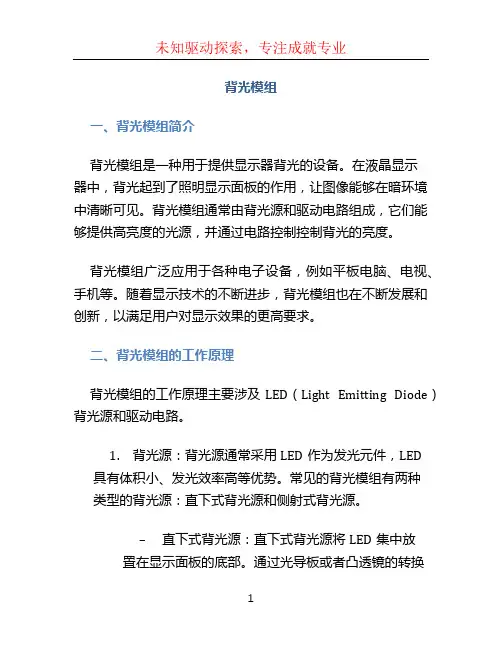

背光模组一、背光模组简介背光模组是一种用于提供显示器背光的设备。

在液晶显示器中，背光起到了照明显示面板的作用，让图像能够在暗环境中清晰可见。

背光模组通常由背光源和驱动电路组成，它们能够提供高亮度的光源，并通过电路控制控制背光的亮度。

背光模组广泛应用于各种电子设备，例如平板电脑、电视、手机等。

随着显示技术的不断进步，背光模组也在不断发展和创新，以满足用户对显示效果的更高要求。

二、背光模组的工作原理背光模组的工作原理主要涉及LED（Light Emitting Diode）背光源和驱动电路。

1.背光源：背光源通常采用LED作为发光元件，LED具有体积小、发光效率高等优势。

常见的背光模组有两种类型的背光源：直下式背光源和侧射式背光源。

–直下式背光源：直下式背光源将LED集中放置在显示面板的底部。

通过光导板或者凸透镜的转换作用，可以使光线均匀地分布在整个显示面板上，从而实现均匀照明。

–侧射式背光源：侧射式背光源将LED安装在面板的两侧或者四周。

通过特殊的光导结构，可以将光线导向整个显示面板。

侧射式背光源相比直下式背光源，能够更好地实现超薄设计，同时还能提供更好的亮度和对比度。

2.驱动电路：背光驱动电路负责控制和调节背光的亮度。

驱动电路通常由PWM（Pulse Width Modulation）调光技术实现，可以通过调整脉冲宽度来改变背光的亮度。

–PWM调光技术：PWM调光技术是一种基于时间调制的亮度控制技术，通过调整脉冲宽度的占空比，来改变LED发光的强度。

这种调光方式能够有效地降低功耗，提高显示器的对比度，并且减少人眼疲劳。

三、背光模组的优势背光模组相比传统的背投显示方式具有许多优势。

1.高亮度：背光模组采用LED作为背光源，LED具有高光效、高亮度的特点，能够提供更亮、更鲜艳的显示效果。

2.节能环保：相比CCFL（Cold Cathode FluorescentLamp）背光源，LED背光源具有更高的能效比，并且没有汞等有害物质，更环保。

背光模组应用基础知识1. 背光模组的定义和功能背光模组是一种常用于显示设备的光源，主要用于提供背景光亮度和均匀性，以增强显示效果。

背光模组由光源、背光引导板和光学元件等组成，通过合理的组合和设计，可以产生均匀、稳定和高亮度的背光效果。

背光模组在各种电子设备中广泛应用，如液晶显示器、键盘、手机和计算机等。

其主要功能是提供背景光源，使得显示图像更加清晰明亮，提高可视性。

2. 背光模组的种类2.1 LED背光模组LED（Light Emitting Diode）背光模组是一种常见的背光模组类型。

LED作为光源具有高亮度、节能和长寿命等特点，可以产生均匀且高亮度的背光效果。

LED背光模组可分为直下式（Bottom Emitting）和侧射式（Edge Emitting）两种类型。

•直下式LED背光模组：LED光源位于显示面板的后方，通过光学元件将光引导到显示面板的正面。

直下式LED背光模组具有均匀性好、亮度高的特点，适用于大尺寸的液晶显示器。

•侧射式LED背光模组：LED光源位于显示面板的侧面，通过背光引导板将光引导到显示面板的正面。

侧射式LED背光模组具有薄型化、节能等特点，适用于小尺寸的液晶显示器。

2.2 CCFL背光模组CCFL（Cold Cathode Fluorescent Lamp）背光模组是一种传统的背光模组类型，常用于早期的液晶显示器。

CCFL背光模组通过CCFL灯管产生光源，并由背光引导板将光引导到显示面板上。

虽然CCFL背光模组具有成本低廉的优势，但其亮度较低，且使用寿命较短。

随着LED技术的发展，LED背光模组逐渐取代了CCFL背光模组的地位。

3. 背光模组的应用背光模组在各种电子设备中都有广泛的应用，下面介绍一些常见的应用场景：3.1 液晶显示器液晶显示器是背光模组最常见的应用之一。

通过将背光模组放置在液晶显示器的背面，可以提供背光光源，在液晶显示屏上显示图像。

背光模组的亮度和均匀性对于液晶显示器显示效果的质量至关重要。
