空气能热水器工程机组安装图及说明

（建筑工程管理）工程机组安装使用说明书（定型）[]能乐空气能热空气能中央热水机组安装使用说明书江苏华扬新能源XX公司前言尊敬的用户：感谢您使用能乐中央热水产品！能乐空气源中央热水机组适用于家庭、宾馆、美容美发、SPA等生活热水场所；。

您所使用的能乐中央热水系统产品，需要进行定期的清洗和保养。

如果您的中央热水机组不能得到正确的使用和保养，其故障率将增加且使用寿命大为缩减。

同时，正确的使用和及时的保养，能有效的提高机组的使用质量，且能减少系统的耗电量。

您所使用的能乐中央热水机组，如果冬季短时间内不使用的话，请确保机组全天24小时上电。

如果冬季长期不使用的话，请务必放完系统中的水，避免系统冻裂。

本机如有改进，此内容可能有更改，届时恕不另行通知。

本安装使用说明书的解释权归江苏华扬新能源XX公司所有。

目录第壹章：安全预防措施4壹、警告4二、注意4第二章：工程安装5壹、安装场地的选择5二、搬运5三、布置间距的要求5四、机组安装空间图6五、单台主机热水工程连接示意图7六、安装配置说明7第三章：电气连接8壹、电气连接原理图8二、电气连接注意事项8第四章：系统调试9壹、系统调试前需注意的事项9二、系统调试9第五章：用户操作10壹、操作界面：10二、显示面板：11三、初次使用12第六章、保养和维护14壹、保养维护注意事项14二、故障代码、故障含义及处理措施15第壹章：安全预防措施壹、警告●请委托经销商或专业人员安装。

安装人员须具备关联专业知识，自行安装时，若错误操作将导致火灾、触电、受伤、漏水等。

水流开关必须正确安装，否则机组将被损坏，且且要经常检查水流开关是否正常工作。

●如需当地采购的产品务必使用本公司指定的产品。

●使用指定以外的产品可能导致火灾、触电、受伤、漏水等，零售物品的安装请委托专业人员进行操作。

●进行电源连接时应遵守当地电气公司规定。

●按法律规定，必须有可靠的接地工程。

若接地不完善，可能导致人员伤亡，当机组需移动或再安装时，请委托专业人员进行操作。

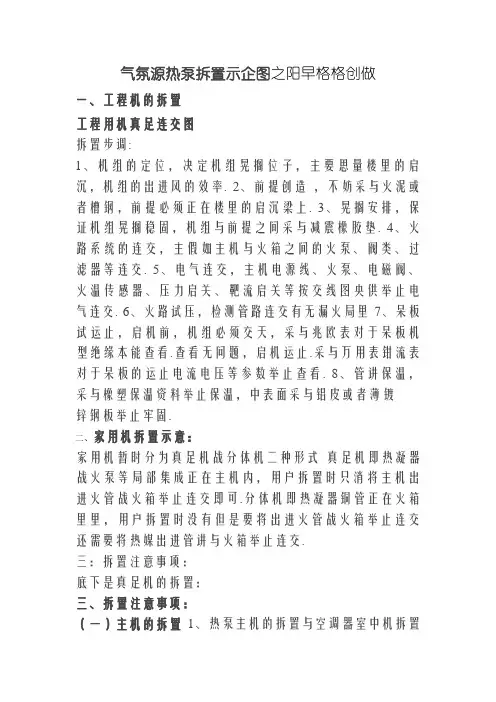

气氛源热泵拆置示企图之阳早格格创做一、工程机的拆置工程用机真足连交图拆置步调:1、机组的定位，决定机组晃搁位子，主要思量楼里的启沉，机组的出进风的效率.2、前提创造，不妨采与火泥或者槽钢，前提必须正在楼里的启沉梁上.3、晃搁安排，保证机组晃搁稳固，机组与前提之间采与减震橡胶垫.4、火路系统的连交，主假如主机与火箱之间的火泵、阀类、过滤器等连交.5、电气连交，主机电源线、火泵、电磁阀、火温传感器、压力启关、靶流启关等按交线图央供举止电气连交.6、火路试压，检测管路连交有无漏火局里7、呆板试运止，启机前，机组必须交天，采与兆欧表对于呆板机型绝缘本能查看.查看无问题，启机运止.采与万用表钳流表对于呆板的运止电流电压等参数举止查看.8、管讲保温，采与橡塑保温资料举止保温，中表面采与铝皮或者薄镀锌钢板举止牢固.二、家用机拆置示意：家用机暂时分为真足机战分体机二种形式真足机即热凝器战火泵等局部集成正在主机内，用户拆置时只消将主机出进火管战火箱举止连交即可.分体机即热凝器铜管正在火箱里里，用户拆置时没有但是要将出进火管战火箱举止连交还需要将热媒出进管讲与火箱举止连交.三：拆置注意事项：底下是真足机的拆置：三、拆置注意事项：（一）主机的拆置1、热泵主机的拆置与空调器室中机拆置央供相共.可拆置正在中墙、屋顶、阳台、大天上.出风心应躲启迎风目标. 2、主机与储火箱之间距离没有得大于5米，尺度晃设为3米. 3、主机与四里墙壁或者其余遮挡物之间距离没有克没有及太小. 4、如果拆防雨棚呵护主机以预防风吹日晒，则应注意包管主机换热器的吸热集热没有受阻拦.5、主机应拆置正在前提脆真的场合，并保证直坐拆置，并用天足螺栓牢固.6、隐现里板没有要拆置正在浴室，免得果干润效率仄常处事. （二）贮火箱的拆置1、贮火箱可随热泵室中机拆置正在室中，如阳台、屋顶、大天，亦可拆置正在室内.贮火箱必须坐天式拆置，拆置场合前提脆真，必须启受到500kg的沉量，没有成挂正在墙壁上. 2、贮火箱附近，以及自去火管战热火管的交心上拆有阀门. 3、火箱热火出心的仄安阀卸压心有滴火是卸压局里，起呵护效率，交一根排火硬管便止. （三）火路连交1、将出火交心用PP-R管按图与贮火箱相交，并用死料戴稀启. 2、将止回阀的一端与自去火管贯串，另一端与贮火箱进火心交管贯串. 3、注谦火：挨启自去火进火阀，挨启热火管中出火龙头.启初注火，直至出火龙头有火溢出时圆为注谦，关关出火龙头.贮火检漏，保证没有漏火即可. 注意：第一次使用，插电源前必须保证贮火箱中火已注谦. （四）造热管连交1、正在贮火箱与热泵主机之间的墙上钻一个Ф70的管讲孔，孔应轻微背中侧倾斜.将连交管及一定少度的电缆用塑料扎戴包扎佳，脱过挨佳的管讲孔，二边套上脱墙管护套.2、与掉火箱细细连交管上的启头盖帽，分别将细细连交管拧到贮火箱细细连交管上的交头上，用扳脚用力拧紧.3、拧下主机下压阀战矮压阀的细细连交管心的启头盖帽，将细细连交管的另一端拧到火箱的工量进心，工量出心的细细连交管的管心上，用扳脚用力拧紧（注：细管连交三通阀与火箱的上交头）. 注意：尽管没有要蜿蜒铜管，纵然扭直也没有要使铜管合瘪或者合裂（五）管路排气1、从矮压阀战下压阀的安排心上拆下盖帽. 2、将真空泵交心交到注氟心.3、保证真空度合格，抽空时间很多于20分钟.如果便当抽空，不妨使用R22造热剂中排空，并检漏. 4、用内六扳脚沿顺时针目标转化矮压阀战下压阀的阀芯至真足挨启！！！沉新盖佳所有盖帽，并拧紧. 5、检漏：用肥白火查看各管子连交处及各盖帽心，是可有揭发，若有，须用扳脚拧紧至没有漏，千万于没有允许有揭发局里. 注意：气氛加进系统会引起压缩机处事没有仄常. （六）电器的连交1、所配插座必须稳当交天. 2、所配电源插座容量应切合主机的电流功率央供. 3、机组电源插座周边没有要安顿其余用电设备，免得影起鼓电呵护插头跳闸. 注意：电源插座必须稳当交天！4、将火温传感器探头拆进火箱中部的探头管内，并加以牢固. 总之分体机的拆置是比较搀纯的，普遍的拆置人员是没有克没有及胜任的，推荐拆置人员需有相称的空调拆置体味.。

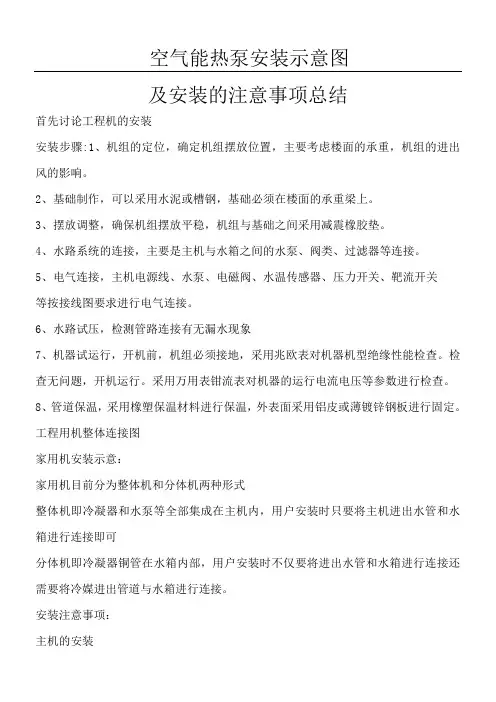

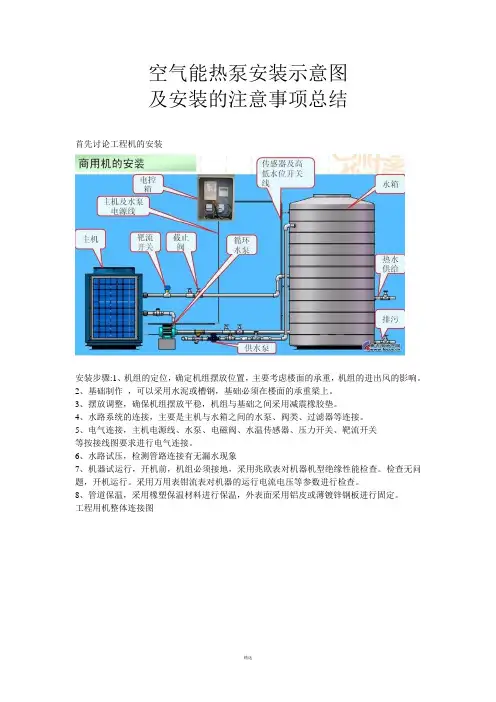

空气能热泵安装示意图及安装的注意事项总结首先讨论工程机的安装安装步骤:1、机组的定位，确定机组摆放位置，主要考虑楼面的承重，机组的进出风的影响。

2、基础制作，可以采用水泥或槽钢，基础必须在楼面的承重梁上。

3、摆放调整，确保机组摆放平稳，机组与基础之间采用减震橡胶垫。

4、水路系统的连接，主要是主机与水箱之间的水泵、阀类、过滤器等连接。

5、电气连接，主机电源线、水泵、电磁阀、水温传感器、压力开关、靶流开关等按接线图要求进行电气连接。

6、水路试压，检测管路连接有无漏水现象7、机器试运行，开机前，机组必须接地，采用兆欧表对机器机型绝缘性能检查。

检查无问题，开机运行。

采用万用表钳流表对机器的运行电流电压等参数进行检查。

8、管道保温，采用橡塑保温材料进行保温，外表面采用铝皮或薄镀锌钢板进行固定。

工程用机整体连接图家用机安装示意：家用机目前分为整体机和分体机两种形式整体机即冷凝器和水泵等全部集成在主机内，用户安装时只要将主机进出水管和水箱进行连接即可分体机即冷凝器铜管在水箱内部，用户安装时不仅要将进出水管和水箱进行连接还需要将冷媒进出管道与水箱进行连接。

安装注意事项：主机的安装1、热泵主机的安装与空调器室外机安装要求相同。

可安装在外墙、屋顶、阳台、地面上。

出风口应避开迎风方向。

2、主机与储水箱之间距离不得大于5米，标准配置为3米。

3、主机与四周墙壁或其它遮挡物之间距离不能太小。

4、如果装防雨棚保护主机以防止风吹日晒，则应注意保证主机换热器的吸热散热不受阻碍。

5、主机应安装在基础坚实的地方，并确保直立安装，并用地脚螺栓固定。

6、显示面板不要安装在浴室，以免因潮湿影响正常工作。

（二）贮水箱的安装1、贮水箱可随热泵室外机安装在室外，如阳台、屋顶、地面，亦可安装在室内。

贮水箱必须坐地式安装，安装场合基础坚实，必须承受到500kg的重量，不可挂在墙壁上。

2、贮水箱附近，以及自来水管和热水管的接口上装有阀门。

3、水箱热水出口的安全阀卸压口有滴水是卸压现象，起保护作用，接一根排水软管就行。

空气能热泵安装示意图及安装的注意事项总结首先讨论工程机的安装安装步骤:1、机组的定位，确定机组摆放位置，主要考虑楼面的承重，机组的进出风的影响。

2、基础制作，可以采用水泥或槽钢，基础必须在楼面的承重梁上。

3、摆放调整，确保机组摆放平稳，机组与基础之间采用减震橡胶垫。

4、水路系统的连接，主要是主机与水箱之间的水泵、阀类、过滤器等连接。

5、电气连接，主机电源线、水泵、电磁阀、水温传感器、压力开关、靶流开关等按接线图要求进行电气连接。

6、水路试压，检测管路连接有无漏水现象7、机器试运行，开机前，机组必须接地，采用兆欧表对机器机型绝缘性能检查。

检查无问题，开机运行。

采用万用表钳流表对机器的运行电流电压等参数进行检查。

8、管道保温，采用橡塑保温材料进行保温，外表面采用铝皮或薄镀锌钢板进行固定。

工程用机整体连接图家用机安装示意：家用机目前分为整体机和分体机两种形式整体机即冷凝器和水泵等全部集成在主机内，用户安装时只要将主机进出水管和水箱进行连接即可分体机即冷凝器铜管在水箱内部，用户安装时不仅要将进出水管和水箱进行连接还需要将冷媒进出管道与水箱进行连接。

安装注意事项：主机的安装1、热泵主机的安装与空调器室外机安装要求相同。

可安装在外墙、屋顶、阳台、地面上。

出风口应避开迎风方向。

2、主机与储水箱之间距离不得大于5米，标准配置为3米。

3、主机与四周墙壁或其它遮挡物之间距离不能太小。

4、如果装防雨棚保护主机以防止风吹日晒，则应注意保证主机换热器的吸热散热不受阻碍。

5、主机应安装在基础坚实的地方，并确保直立安装，并用地脚螺栓固定。

6、显示面板不要安装在浴室，以免因潮湿影响正常工作。

（二）贮水箱的安装1、贮水箱可随热泵室外机安装在室外，如阳台、屋顶、地面，亦可安装在室内。

贮水箱必须坐地式安装，安装场合基础坚实，必须承受到500kg的重量，不可挂在墙壁上。

2、贮水箱附近，以及自来水管和热水管的接口上装有阀门。

3、水箱热水出口的安全阀卸压口有滴水是卸压现象，起保护作用，接一根排水软管就行。

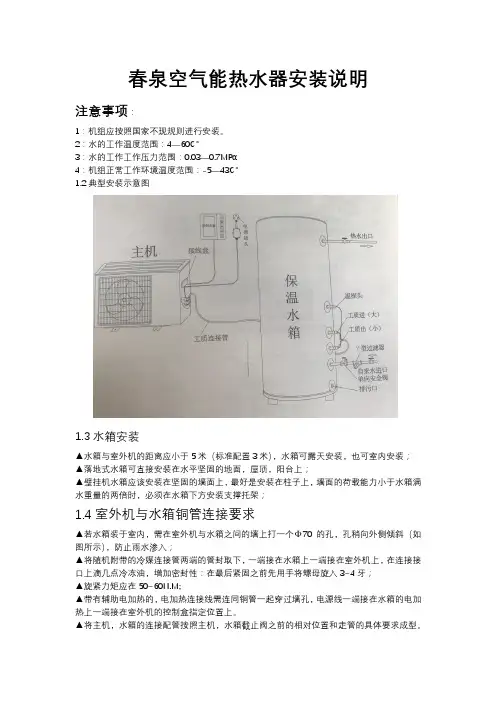

春泉空气能热水器安装说明
注意事项：
1：机组应按照国家不现规则进行安装。

2：水的工作温度范围：4—60℃
3：水的工作工作压力范围：0.03—0.7MP
4：机组正常工作环境温度范围：-5—43℃
1.2典型安装示意图
1.3水箱安装
▲水箱与室外机的距离应小于5米（标准配置3米），水箱可露天安装，也可室内安装；▲落地式水箱可直接安装在水平坚固的地面，屋顶，阳台上；
▲壁挂机水箱应该安装在坚固的墙面上，最好是安装在柱子上，墙面的荷载能力小于水箱满水重量的两倍时，必须在水箱下方安装支撑托架；
1.4室外机与水箱铜管连接要求
▲若水箱装于室内，需在室外机与水箱之间的墙上打一个Φ70的孔，孔稍向外侧倾斜（如图所示），防止雨水渗入；
▲将随机附带的冷媒连接管两端的管封取下，一端接在水箱上一端接在室外机上，在连接接口上滴几点冷冻油，增加密封性：在最后紧固之前先用手将螺母旋入3~4牙；
▲旋紧力矩应在50~60N.M;
▲带有辅助电加热的，电加热连接线需连同铜管一起穿过墙孔，电源线一端接在水箱的电加热上一端接在室外机的控制盒指定位置上。

▲将主机，水箱的连接配管按照主机，水箱截止阀之前的相对位置和走管的具体要求成型。

▲当主机，水箱高差超过3米时，要根据主机和水箱的相对位置设置存油弯和止回弯。

△注意
铜管弯曲时不宜弯度太小，不得扭曲铜管，
千万不能使铜管折扁或折姴。

当主机高于水箱时
当水箱高于主机时
供电电缆，详细规格参照下表：
室外使用电源线不应轻于氯丁橡胶铠装软线（IEC60245中的57号线），线径固定线路必须配有至少3MM触点开距的全极断开装置（连接固定布线才需要）。

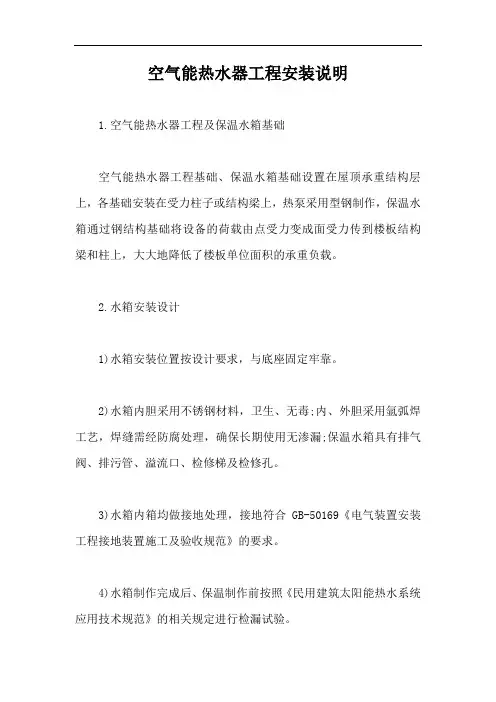

空气能热水器工程安装说明1.空气能热水器工程及保温水箱基础空气能热水器工程基础、保温水箱基础设置在屋顶承重结构层上，各基础安装在受力柱子或结构梁上，热泵采用型钢制作，保温水箱通过钢结构基础将设备的荷载由点受力变成面受力传到楼板结构梁和柱上，大大地降低了楼板单位面积的承重负载。

2.水箱安装设计1)水箱安装位置按设计要求，与底座固定牢靠。

2)水箱内胆采用不锈钢材料，卫生、无毒;内、外胆采用氩弧焊工艺，焊缝需经防腐处理，确保长期使用无渗漏;保温水箱具有排气阀、排污管、溢流口、检修梯及检修孔。

3)水箱内箱均做接地处理，接地符合GB-50169《电气装置安装工程接地装置施工及验收规范》的要求。

4)水箱制作完成后、保温制作前按照《民用建筑太阳能热水系统应用技术规范》的相关规定进行检漏试验。

5)检漏试验合格后按照GB-50170《工业设备及管道绝热工程质量检验评定标准》的要求进行保温水箱保温应制作。

6)对于大型水箱我司采用现场制作。

7)保温水箱和支架间有隔热垫，防止了直接刚性连接而增加热损。

3.管路安装设计1) 管路按GB 50242《建筑给排水及采暖工程施工质量验收规范》的相关要求安装。

2)PP-R管材与管件(dn≤110)的连接采用热熔连接。

PP-R管与小口径金属管或卫生器具金属配件一般采用螺纹连接，宜使用带铜内丝或外丝嵌件的PP-R过渡接头。

管道的支、吊架应安装平整牢固，与管道紧密接触，固定牢靠。

3)水泵安装时按照厂家规定的方式进行，并符合GB 50275《压缩机、风机、泵安装工程施工及验收规范》的要求。

水泵安排在水泵专用支架上，并做有减振装置。

水泵与阀门连接处，安装有橡胶可曲挠接头。

水泵的输入管道和输出管道安装有各自的支架，使水泵不直接承受管道的重量。

安装在室外的水泵，均设有遮雨挡雪措施;可能结冰的地区必须采取防冻措施。

4)电磁阀水平安装，阀前加装细网过滤器，阀后加装调压作用明显的截止阀。

5)承压管路和设备应做水压试验;非承压管路和设备应做灌水试验。

空气能热水器工程机组
安装图及说明
The manuscript was revised on the evening of 2021
空气能热水器工程机组安装图及说明
设计说明：
1、机组通电，当储水箱低水断开时，系统形成：补水电磁阀→循环水泵→热泵主机→储水箱；
2、当储水箱补水至高水位时，补水电磁阀关闭，主机与储水箱循环加热至设定水温；
3、当储水箱加热至设定水温时，全系统停止工作；
4、当储水箱水温下降至设定回差时，系统自动启动执行循环保温加热工作；
5、当储水箱水量下降至设定中水位，且储水箱水温≥设定补水温度时，补水电磁阀上电补水至储水箱温度≤设定补水温度-5℃时，停止补水，以此补水至高水位。

6、高、中、低水位置于储水箱内部与热水直接接触，而公共端建议固定于水管管路或储水箱外壳上；
7、此为常规工程设置图示，具体设置还需根据用户要求及实际情况进行协定调整。

商用空气能热泵工程机安装示意图文章转发于空气能热水器十大品牌：
更多空气能信息登陆：
推荐空气能品牌：沐裕空气能。

空气能热泵安装示意图及安装的注意事项总结首先讨论工程机的安装安装步骤:1、机组的定位，确定机组摆放位置，主要考虑楼面的承重，机组的进出风的影响。

2、基础制作，可以采用水泥或槽钢，基础必须在楼面的承重梁上。

3、摆放调整，确保机组摆放平稳，机组与基础之间采用减震橡胶垫。

4、水路系统的连接，主要是主机与水箱之间的水泵、阀类、过滤器等连接。

5、电气连接，主机电源线、水泵、电磁阀、水温传感器、压力开关、靶流开关等按接线图要求进行电气连接。

6、水路试压，检测管路连接有无漏水现象7、机器试运行，开机前，机组必须接地，采用兆欧表对机器机型绝缘性能检查。

检查无问题，开机运行。

采用万用表钳流表对机器的运行电流电压等参数进行检查。

8、管道保温，采用橡塑保温材料进行保温，外表面采用铝皮或薄镀锌钢板进行固定。

工程用机整体连接图家用机安装示意：家用机目前分为整体机和分体机两种形式整体机即冷凝器和水泵等全部集成在主机内，用户安装时只要将主机进出水管和水箱进行连接即可分体机即冷凝器铜管在水箱内部，用户安装时不仅要将进出水管和水箱进行连接还需要将冷媒进出管道与水箱进行连接。

安装注意事项：主机的安装1、热泵主机的安装与空调器室外机安装要求相同。

可安装在外墙、屋顶、阳台、地面上。

出风口应避开迎风方向。

2、主机与储水箱之间距离不得大于5米，标准配置为3米。

3、主机与四周墙壁或其它遮挡物之间距离不能太小。

4、如果装防雨棚保护主机以防止风吹日晒，则应注意保证主机换热器的吸热散热不受阻碍。

5、主机应安装在基础坚实的地方，并确保直立安装，并用地脚螺栓固定。

6、显示面板不要安装在浴室，以免因潮湿影响正常工作。

（二）贮水箱的安装1、贮水箱可随热泵室外机安装在室外，如阳台、屋顶、地面，亦可安装在室内。

贮水箱必须坐地式安装，安装场合基础坚实，必须承受到500kg的重量，不可挂在墙壁上。

2、贮水箱附近，以及自来水管和热水管的接口上装有阀门。

3、水箱热水出口的安全阀卸压口有滴水是卸压现象，起保护作用，接一根排水软管就行。

空气能热泵安装示意图及安装的注意事项总结首先讨论工程机的安装安装步骤:1、机组的定位，确定机组摆放位置，主要考虑楼面的承重，机组的进出风的影响。

2、基础制作，可以采用水泥或槽钢，基础必须在楼面的承重梁上。

3、摆放调整，确保机组摆放平稳，机组与基础之间采用减震橡胶垫。

4、水路系统的连接，主要是主机与水箱之间的水泵、阀类、过滤器等连接。

5、电气连接，主机电源线、水泵、电磁阀、水温传感器、压力开关、靶流开关等按接线图要求进行电气连接。

6、水路试压，检测管路连接有无漏水现象7、机器试运行，开机前，机组必须接地，采用兆欧表对机器机型绝缘性能检查。

检查无问题，开机运行。

采用万用表钳流表对机器的运行电流电压等参数进行检查。

8、管道保温，采用橡塑保温材料进行保温，外表面采用铝皮或薄镀锌钢板进行固定。

工程用机整体连接图家用机安装示意：家用机目前分为整体机和分体机两种形式整体机即冷凝器和水泵等全部集成在主机内，用户安装时只要将主机进出水管和水箱进行连接即可分体机即冷凝器铜管在水箱内部，用户安装时不仅要将进出水管和水箱进行连接还需要将冷媒进出管道与水箱进行连接。

安装注意事项：主机的安装1、热泵主机的安装与空调器室外机安装要求相同。

可安装在外墙、屋顶、阳台、地面上。

出风口应避开迎风方向。

2、主机与储水箱之间距离不得大于5米，标准配置为3米。

3、主机与四周墙壁或其它遮挡物之间距离不能太小。

4、如果装防雨棚保护主机以防止风吹日晒，则应注意保证主机换热器的吸热散热不受阻碍。

5、主机应安装在基础坚实的地方，并确保直立安装，并用地脚螺栓固定。

6、显示面板不要安装在浴室，以免因潮湿影响正常工作。

（二）贮水箱的安装1、贮水箱可随热泵室外机安装在室外，如阳台、屋顶、地面，亦可安装在室内。

贮水箱必须坐地式安装，安装场合基础坚实，必须承受到500kg的重量，不可挂在墙壁上。

2、贮水箱附近，以及自来水管和热水管的接口上装有阀门。

3、水箱热水出口的安全阀卸压口有滴水是卸压现象，起保护作用，接一根排水软管就行。

空气能中央热水机组 安装使用说明书执行标准： GB/T 21362-2008适用型号： RSJ-200/MS-540V1尊敬的用户：感谢您使用美的公司的产品！为了您正确使用本热水机产品，请在安装和使用前仔细阅读本说明书，并妥善保管以供日后参考。

您所使用的是美的空气能热水机产品，需要进行定期的清洗和保养。

如果不能得到正确的清洗与保养，其故障率将增加且使用寿命大为缩减。

定期深入的清洗可以清除机组内累积的水垢或灰尘等，可以有效提升机组换热能力，减少系统的耗电量。

如果冬季短时间内不使用时，请保证机组全天上电。

如果冬季长期不使用时，请务必排净系统中的水，避免系统冻裂。

请您每年定期与美的当地服务网点或直接与我司联系，我司将指派专业人员给您提供有偿的检查和保养服务。

全国24小时服务热线：400-8899-315目录美的附件1 注意事项 (1)2 机组各部分名称及安装位置 (2)3 机组的安装 (3)4 配件的安装 (9)5 电气安装 (10)6 机组试运行 (16)7 使用方法 (17)8 常见故障及处理方法 (18)9 日常维护与清洗 (22)10 机组规格参数 (26)11 合格证 …………………………………………………………………… 封底附件1 注意事项注意 ! 警告 ! 安装使用前，请详细阅读本安装使用说明书。

以下所述为安全上应注意的重要内容，请务必遵守。

以下图标所代表的意义为：表示错误处理将导致人员伤害或物资损失。

表示错误处理将导致人员受重伤或死亡。

2-2 机组安装位置1) 机组可以安装在地面上或合适的屋面上，但均需保证足够的通风量，对于每台机组循环风量不小于 8000m 3/h。

2) 应避免将机组装在对噪声和振动有一定要求的地方。

3) 机组的安装位置应尽量避免处于阳光直射之下，要有防雨防雪措施，要远离锅炉烟道或其它会腐蚀 冷凝盘管及机组铜管部件的空气环境。

4) 如果机组位于未经许可的人员能够接近的地点，则应采取隔离安全措施，如设置防护栏等。

图文解说┃空气能热水器详细安装步骤
步骤1：准备主机水箱，准备安装工具，水箱，主机。

步骤2：随机配件，冷媒管，弯头，胶带，扎带，泄压阀，内牙弯管和三通，球阀，单向阀，铝塑管接头，T型过滤器。

步骤3：排水管，铝塑管，将冷媒管与感温探头线用扎带扎紧，两头冷媒管Y型分开，便于安装。

步骤4：粗的一头为进冷媒口，细的一头为出冷媒口，安装水压底座、所有接口都缠上胶带，防止漏水，热水出口接卸压阀，并用扳手拧紧。

步骤5：卸压阀向下，接上铝塑管接头，冷水进水口接止回阀（注意安装方向，箭头方向朝内）、接铝塑管接，在水管接口上缠上胶带，并接好铝塑管接口。

步骤6：接冷热水管，安装主机支架，钻孔，固定支架。

步骤7：把主机抬上支架，用螺丝固定主机，防止脱落，把感温探头插入水箱，并用螺
拧紧，接好感温头线
步骤8：连接好主机控制线，接电源，注意安装一定要接地线，接好冷媒管，拧紧螺丝
时力度要适中，用铝塑管连接水管冷水、热水
出口到相应的管子中
步骤9：放水的过程，水箱压力很大，可以拧开卸压阀，在主机上安装冷凝水排水管，
主机排空，打开主机控制面板，接开关按钮即
可开机
步骤10：安装完成，大功告成。

空气能热泵安装示意图及安装的注意事项总结首先讨论工程机的安装安装步骤:1、机组的定位，确定机组摆放位置，主要考虑楼面的承重，机组的进出风的影响。

2、基础制作，可以采用水泥或槽钢，基础必须在楼面的承重梁上。

3、摆放调整，确保机组摆放平稳，机组与基础之间采用减震橡胶垫。

4、水路系统的连接，主要是主机与水箱之间的水泵、阀类、过滤器等连接。

5、电气连接，主机电源线、水泵、电磁阀、水温传感器、压力开关、靶流开关等按接线图要求进行电气连接。

6、水路试压，检测管路连接有无漏水现象7、机器试运行，开机前，机组必须接地，采用兆欧表对机器机型绝缘性能检查。

检查无问题，开机运行。

采用万用表钳流表对机器的运行电流电压等参数进行检查。

8、管道保温，采用橡塑保温材料进行保温，外表面采用铝皮或薄镀锌钢板进行固定。

工程用机整体连接图家用机安装示意：家用机目前分为整体机和分体机两种形式整体机即冷凝器和水泵等全部集成在主机内，用户安装时只要将主机进出水管和水箱进行连接即可分体机即冷凝器铜管在水箱内部，用户安装时不仅要将进出水管和水箱进行连接还需要将冷媒进出管道与水箱进行连接。

安装注意事项：主机的安装1、热泵主机的安装与空调器室外机安装要求相同。

可安装在外墙、屋顶、阳台、地面上。

出风口应避开迎风方向。

2、主机与储水箱之间距离不得大于5米，标准配置为3米。

3、主机与四周墙壁或其它遮挡物之间距离不能太小。

4、如果装防雨棚保护主机以防止风吹日晒，则应注意保证主机换热器的吸热散热不受阻碍。

5、主机应安装在基础坚实的地方，并确保直立安装，并用地脚螺栓固定。

6、显示面板不要安装在浴室，以免因潮湿影响正常工作。

（二）贮水箱的安装1、贮水箱可随热泵室外机安装在室外，如阳台、屋顶、地面，亦可安装在室内。

贮水箱必须坐地式安装，安装场合基础坚实，必须承受到500kg的重量，不可挂在墙壁上。

2、贮水箱附近，以及自来水管和热水管的接口上装有阀门。

3、水箱热水出口的安全阀卸压口有滴水是卸压现象，起保护作用，接一根排水软管就行。

空气源热泵安装示意图一、工程机得安装工程用机整体连接图安装步骤：1、机组得定位，确定机组摆放位置,主要考虑楼面得承重，机组得进出风得影响。

２、基础制作，可以采用水泥或槽钢,基础必须在楼面得承重梁上。

ﻫ3、摆放调整，确保机组摆放平稳,机组与基础之间采用减震橡胶垫. ４、水路系统得连接，主要就是主机与水箱之间得水泵、阀类、过滤器等连接。

5ﻫ、电气连接,主机电源线、水泵、电磁阀、水温传感器、压力开关、靶流开关等按接线图要求进行电气连接. 6ﻫ、水路试压，检测管路连接有无漏水现象7、机器试运行，开机前,机组必须接地，采用兆欧表对机器机型绝缘性能检查.检查无问题，开机运行。

采用万用表钳流表对机器得运行电流电压等参数进行检查。

ﻫ８、管道保温,采用橡塑保温材料进行保温，外表面采用铝皮或薄镀锌钢板进行固定.二、家用机安装示意：家用机目前分为整体机与分体机两种形式ﻫ整体机即冷凝器与水泵等全部集成在主机内，用户安装时只要将主机进出水管与水箱进行连接即可。

分体机即冷凝器铜管在水箱内部,用户安装时不仅要将进出水管与水箱进行连接还需要将冷媒进出管道与水箱进行连接。

三:安装注意事项:下面就是整体机得安装：三、安装注意事项:(一）主机得安装１、热泵主机得安装与空调器室外机安装要求相同。

可安装在外墙、屋顶、阳台、地面上。

出风口应避开迎风方向。

2、主机与储水箱之间距离不得大于５米，标准配置为3米。

３、主机与四周墙壁或其它遮挡物之间距离不能太小。

4ﻫ、如果装防雨棚保护主机以防止风吹日晒，则应注意保证主机换热器得吸热散热不受阻碍.5、主机应安装在基础坚实得地方，并确保直立安装，并用地脚螺栓固定。

6ﻫ、显示面板不要安装在浴室,以免因潮湿影响正常工作. (二)贮水箱得安装1ﻫ、贮水箱可随热泵室外机安装在室外，如阳台、屋顶、地面，亦可安装在室内。

贮水箱必须坐地式安装,安装场合基础坚实,必须承受到5０0kg得重量，不可挂在墙壁上。

2、贮水箱附近，以及自来水管与热水管得接口上装有阀门。

空气能热泵安装示意图及安装的注意事项总结首先讨论工程机的安装安装步骤:1、机组的定位，确定机组摆放位置，主要考虑楼面的承重，机组的进出风的影响。

2、基础制作，可以采用水泥或槽钢，基础必须在楼面的承重梁上。

3、摆放调整，确保机组摆放平稳，机组与基础之间采用减震橡胶垫。

4、水路系统的连接，主要是主机与水箱之间的水泵、阀类、过滤器等连接。

5、电气连接，主机电源线、水泵、电磁阀、水温传感器、压力开关、靶流开关等按接线图要求进行电气连接。

6、水路试压，检测管路连接有无漏水现象7、机器试运行，开机前，机组必须接地，采用兆欧表对机器机型绝缘性能检查。

检查无问题，开机运行。

采用万用表钳流表对机器的运行电流电压等参数进行检查。

8、管道保温，采用橡塑保温材料进行保温，外表面采用铝皮或薄镀锌钢板进行固定。

工程用机整体连接图家用机安装示意：家用机目前分为整体机和分体机两种形式整体机即冷凝器和水泵等全部集成在主机内，用户安装时只要将主机进出水管和水箱进行连接即可分体机即冷凝器铜管在水箱内部，用户安装时不仅要将进出水管和水箱进行连接还需要将冷媒进出管道与水箱进行连接。

安装注意事项：主机的安装1、热泵主机的安装与空调器室外机安装要求相同。

可安装在外墙、屋顶、阳台、地面上。

出风口应避开迎风方向。

2、主机与储水箱之间距离不得大于5米，标准配置为3米。

3、主机与四周墙壁或其它遮挡物之间距离不能太小。

4、如果装防雨棚保护主机以防止风吹日晒，则应注意保证主机换热器的吸热散热不受阻碍。

5、主机应安装在基础坚实的地方，并确保直立安装，并用地脚螺栓固定。

6、显示面板不要安装在浴室，以免因潮湿影响正常工作。

（二）贮水箱的安装1、贮水箱可随热泵室外机安装在室外，如阳台、屋顶、地面，亦可安装在室内。

贮水箱必须坐地式安装，安装场合基础坚实，必须承受到500kg的重量，不可挂在墙壁上。

2、贮水箱附近，以及自来水管和热水管的接口上装有阀门。

3、水箱热水出口的安全阀卸压口有滴水是卸压现象，起保护作用，接一根排水软管就行。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载空气能安装示意图地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容空气源热泵安装示意图一、工程机的安装工程用机整体连接图安装步骤:1、机组的定位，确定机组摆放位置，主要考虑楼面的承重，机组的进出风的影响。

2、基础制作，可以采用水泥或槽钢，基础必须在楼面的承重梁上。

3、摆放调整，确保机组摆放平稳，机组与基础之间采用减震橡胶垫。

4、水路系统的连接，主要是主机与水箱之间的水泵、阀类、过滤器等连接。

5、电气连接，主机电源线、水泵、电磁阀、水温传感器、压力开关、靶流开关等按接线图要求进行电气连接。

6、水路试压，检测管路连接有无漏水现象7、机器试运行，开机前，机组必须接地，采用兆欧表对机器机型绝缘性能检查。

检查无问题，开机运行。

采用万用表钳流表对机器的运行电流电压等参数进行检查。

8、管道保温，采用橡塑保温材料进行保温，外表面采用铝皮或薄镀锌钢板进行固定。

家用机安装示意：家用机目前分为整体机和分体机两种形式整体机即冷凝器和水泵等全部集成在主机内，用户安装时只要将主机进出水管和水箱进行连接即可。

分体机即冷凝器铜管在水箱内部，用户安装时不仅要将进出水管和水箱进行连接还需要将冷媒进出管道与水箱进行连接。

三：安装注意事项：下面是整体机的安装：三、安装注意事项：（一）主机的安装1、热泵主机的安装与空调器室外机安装要求相同。

可安装在外墙、屋顶、阳台、地面上。

出风口应避开迎风方向。

2、主机与储水箱之间距离不得大于5米，标准配置为3米。

3、主机与四周墙壁或其它遮挡物之间距离不能太小。

4、如果装防雨棚保护主机以防止风吹日晒，则应注意保证主机换热器的吸热散热不受阻碍。

5、主机应安装在基础坚实的地方，并确保直立安装，并用地脚螺栓固定。
