夹具设计说明书2

夹具课程设计说明书设计目的现代机械制造工艺设计是机械类专业学生在学完了《机械制造技术基础》等技术基础和专业课理论之后进行的一个实践教学环节。

其目的是巩固和加深理论教学内容，培养学生综合运用所学理论，解决现代实际工艺设计问题的能力。

通过工艺规程及工艺装备设计，学生应达到：1、掌握零件机械加工工艺规程设计的能力；2、掌握加工方法及其机床、刀具及切削用量等的选择应用能力；3、掌握机床专用夹具等工艺装备的设计能力；4、学会使用、查阅各种设计资料、手册和国家标准等，以及学会绘制工序图、夹具总装图，标注必要的技术条件等。

本次课程设计内容包括零件的分析，工艺路线的制定，工艺规划设计，某道工序的夹具设计以及该道工序的工序卡，机械加工综合卡片，夹具装配图以及夹具体零件图的绘制等。

工艺设计部分1 零件的工艺分析1.1确定生产类型生产类型为中批生产。

1.2 零件的作用该零件是B6065牛头刨床推动架，是牛头刨床进给机构的中小零件，φ32mm 孔用来安装工作台进给丝杠轴，靠近φ32mm孔左端处一棘轮，在棘轮上方即φ16mm孔装一棘爪，φ16mm孔通过销与杠连接杆，把从电动机传来的旋转运动通过偏心轮杠杆使推动架绕φ32mm轴心线摆动，同时拨动棘轮，带动丝杠转动，实现工作台的自动进给。

1.3 技术条件分析由零件图可知，其材料为HT200，该材料为灰铸铁，具有较高强度，耐磨性，耐热性及减振性，适用于承受较大应力和要求耐磨零件。

由零件图可知，φ32的中心线是主要的设计基准和加工基准。

该零件的主要加工面可分为两组：1.φ32mm孔为中心的加工表面这一组加工表面包括：φ32mm的两个端面及孔和倒角，φ16mm的两个端面及孔和倒角。

2.以φ16mm孔为加工表面这一组加工表面包括，φ16mm的端面和倒角及内孔φ10mm、M8-6H的内螺纹，φ6mm的孔及120°倒角2mm的沟槽。

这两组的加工表面有着一定的位置要求，主要是：1.φ32mm孔内与φ16mm中心线垂直度公差为0.10；2.φ32mm孔端面与φ16mm中心线的距离为12mm。

机械制造夹具设计说明书范本1. 引言本文档为机械制造夹具设计的说明书范本，用于规范夹具设计过程，并提供相关设计要求和标准，以确保夹具的高质量和可靠性。

本说明书适用于机械制造行业中夹具设计师、工程师和制造人员。

2. 夹具设计流程夹具设计需要经过一系列步骤，以确保夹具能够满足设计要求并提高制造效率。

以下是夹具设计的基本流程：1.确定夹具需求：明确夹具的使用目的、工件特点和生产要求，与相关人员进行沟通并收集必要的信息。

2.规划夹具设计：根据夹具需求，制定夹具设计方案，确定夹具的结构、材料和配件。

3.进行夹具绘图：使用计算机辅助设计软件绘制夹具的三维模型，并生成夹具的工程图纸。

4.检查和修正设计：对绘制的夹具模型和图纸进行检查，确保夹具的尺寸、形状和功能符合要求。

5.制造和装配夹具：根据夹具的工程图纸，制造夹具的各个零部件，并进行装配和调试。

6.夹具测试和验证：对制造完成的夹具进行测试和验证，确保夹具能够正常工作并满足设计要求。

7.完善夹具设计：根据夹具测试结果，对夹具进行必要的修改和改进，以优化夹具的性能和精度。

8.文件归档和备份：将夹具设计相关文件进行归档和备份，方便后续维护和改进。

3. 夹具设计要求夹具设计需要满足一定的要求和标准，以确保夹具能够满足制造要求并提高工作效率。

以下是夹具设计的主要要求：•结构合理性：夹具的结构应合理设计，能够稳定地夹持工件并适应生产环境的工作要求。

•尺寸精度：夹具的尺寸应符合设计要求，保证夹具与工件的配合精度和定位精度。

•操作简便性：夹具的操作应简单、灵活，操作人员能够方便地进行夹具的调整和使用。

•安全性：夹具应具备良好的安全性能，能够保护操作人员的安全并防止意外事故的发生。

•可维护性：夹具的设计应考虑到维护和保养的方便性，便于检修和更换零部件。

•经济性：夹具的设计应尽可能减少成本，提高制造效率，降低维护和使用成本。

4. 夹具设计标准夹具设计需要遵循一系列标准，以确保夹具的质量和可靠性。

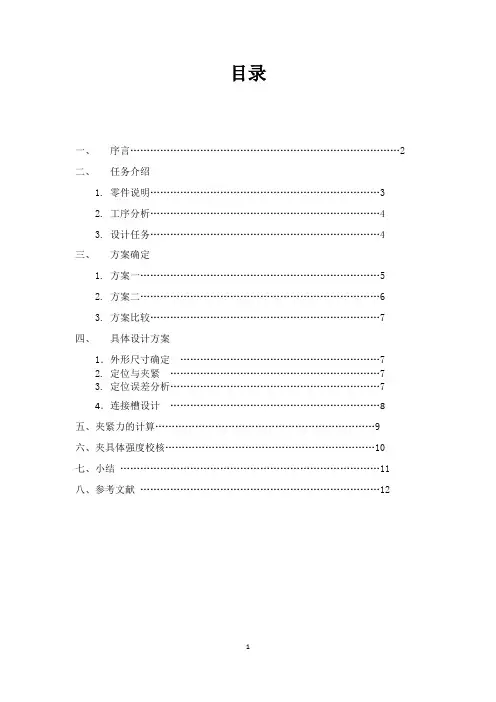

一、序言 (2)二、任务介绍1.零件说明 (3)2.工序分析 (4)3.设计任务 (4)三、方案确定1.方案一 (5)2.方案二 (6)3.方案比较 (7)四、具体设计方案1．外形尺寸确定 (7)2.定位与夹紧 (7)3.定位误差分析 (7)4．连接槽设计 (8)五、夹紧力的计算 (9)六、夹具体强度校核 (10)七、小结 (11)八、参考文献 (12)夹具设计是在我们完成了全部基础课、技术基础课、大部分专业课以及参加了生产实习之后进行的。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。

对我而言，此次课程设计是一次难得的实践性环节，是对所学理论知识的又一次更系统更全面的应用、巩固与深化。

从中锻炼着我们的分析问题，解决问题的能力。

尤其对于学机械方向的学生，为了更好的接触真正的生产加工，步入社会，这次设计是个很好的锻炼机会，因此我们要好好把握，在实践中努力提升自己的综合能力。

一、任务介绍1、零件说明：图（1）零件图本次设计所给的零件是B6065牛头刨床推动架，是牛头刨床进给机构的中小零件，φ32mm孔用来安装工作台进给丝杠轴，靠近φ32mm孔左端处一棘轮，在棘轮上方即φ16mm孔装一棘爪，φ16mm孔通过销与杠连接杆，把从电动机传来的旋转运动通过偏心轮杠杆使推动架绕φ32mm轴心线摆动，同时拨动棘轮，带动丝杠转动，实现工作台的自动进给。

2、工序分析图（2）工序图如图（2）所示，本道工序的加工任务是加工M8螺纹底孔，并最终使螺纹满足6H的精度和公差要求。

为使零件满足加工要求，确定本道工序的内容如下：1）钻螺纹底孔至φ6.5 ；2）铰孔至φ6.7；3）细铰至φ6.8；4）攻螺纹M8由图（2）可看出本工序的定位和夹紧方式为：大孔的下端面用平面定位，限制三个自由度；大孔本身用短轴定位，限制两个自由度；小孔用来限制一个自由度，即工件的转动。

机械制造夹具设计说明书学院: 机械与电气工程学院班级：机械姓名：学号：完成日期：2014 年12 月20 日夹具的用途：为了提高劳动生产率，保证加工质量，需要设计一些稳固工件以便于加工的夹具，本夹具具有两个用途：通过两个V形夹夹住圆柱类工件进行定心,用来钻孔等，防止工件在加工过程中震动;还可以用来固定圆柱类工件进行手工加工，如锯，打磨等。

本夹具夹住工件的尺寸要求应在Ф32-Ф40之间。

夹紧机构：在确定夹紧的方向、作用点的同时，要确定相应的夹紧机构。

确定夹紧机构要注意以下几方面的问题：1.安全性：夹紧机构应具备足够的强度和夹紧力，以防止意外伤及夹具操作人员。

2.手动夹具夹紧机构的操作力不应过大，以减轻操作人员的劳动强度。

3.夹紧机构的行程不宜过长，以提高夹具的工作效率。

4.手动夹紧机构应操作灵活、方便。

结构分析:所设计的夹具装配图如下所示：零件组成：1 V形块夹爪:用来夹住工件的零件，它夹住工件的两个面粗糙度不宜过低，因为限制工件自由度的有些就要靠摩擦力限制的。

2 压缩弹簧：可以使两个V形夹爪自动松开，型号为2×8×40右3 夹爪轴：装配有套筒，轴承套，螺母，垫圈，与夹爪具间隙配合，承受的载荷很大，冲击力主要来源于加工零件时对夹爪的载荷的变化，因而轴的材料应具有很高的耐冲击和耐磨强度。

4.轴套:这个轴承套是套在夹爪轴上的5.标准螺母：代号为GB/T 6170-2000 M10，夹具中共用了6个。

6.隔套：是套装夹爪上用来防止夹爪轴滑动的，一边顶住在机座上。

7.弹簧垫圈：代号为GB/T 859-1987 M10，主要是用来防松的8.双面偏心轮：两个夹爪的转动就是靠双面凸轮的转动来实现转动以夹住工件的，其外圆弧表面的粗糙度要低，并且耐磨强度很高，因为其要和推杆摩擦滑动来运作的。

其上键槽是与型号为键 5×12 GB/T 1096-2003相配合的。

9.推杆：上面有方形凸起，可以防止在工作过程中发生转动，半圆表面是与双面偏心轮相切配合，为高副接触，集中力很大，特别是有冲击力时容易出现塑性变形，于是所用材料必须是耐磨，硬度很高的。

夹具设计说明书夹具设计说明书1. 背景介绍夹具是在工业生产中用于固定或夹持工件的装置，通过夹持工件，夹具可以保持工件的稳定性，提高生产效率和质量。

夹具设计是工程师在生产过程中需要考虑的重要环节，良好的夹具设计可以提高生产效率，降低人为误差，保证产品的质量。

2. 设计目标本次夹具设计的目标是满足以下要求：- 提供稳定的夹持力，确保工件的固定性；- 简化操作，提高生产效率；- 考虑工件的形状和尺寸的变化，保证夹具的适用性和灵活性；- 考虑夹具的制造成本，尽量减少材料和加工工序的使用。

3. 设计流程夹具设计的一般流程如下：1. 确定夹具类型：根据工件的特点和工艺要求，确定夹具的类型，例如平口夹具、钳口夹具等；2. 分析工件特点：了解工件的形状、材料和尺寸等，以便确定夹具的设计参数；3. 设计夹具结构：根据工件特点和夹具类型，设计夹具的结构，包括夹持件、支撑件和固定件等；4. 选择材料：根据夹具的功能和工作环境，选择合适的夹具材料；5. 进行强度计算：根据夹具的使用要求和材料的性能，进行强度计算，确保夹具的可靠性；6. 制作图纸：绘制夹具的详细图纸，包括总装图、零部件图和工艺装配图等；7. 制造和调试：根据图纸进行夹具的制造和调试，确保夹具的准确性和可靠性。

4. 夹具设计要点在夹具设计过程中，需要注意以下要点：4.1 工件固定性夹具的首要目标是确保工件的稳定性，防止工件在加工过程中发生位移或变形。

因此，在设计夹具时，需要考虑如何使夹持件能够固定工件，并提供足够的夹持力。

4.2 操作便捷性夹具的设计应尽可能简化操作，以提高生产效率。

夹具的夹持件和固定件应便于安装和拆卸，操作人员能够迅速完成工件的夹持和释放。

4.3 适用性和灵活性考虑到不同工件的形状和尺寸的变化，夹具的设计应具备一定的适用性和灵活性。

夹具的夹持件应能够适应不同形状和尺寸的工件，并能够进行调节和固定。

4.4 制造成本在夹具设计过程中，需要尽量减少材料和加工工序的使用，以降低制造成本。

前言机械设计是机械工程的重要组成部分，是决定机械性能的最主要因素。

由于各产业对机械的性能要求不同而有许多专业性的机械设计，如纺织机械设计、矿山机械设计、农业机械设计、船舶设计、汽车设计、机床设计、压缩机设计、内燃机设计、汽轮机设计、泵设计等专业性的机械设计分支学科。

在机械制造厂的生产过程中,用来安装工件使之固定在正确位置上,完成其切削加工、检验、装配、焊接等工作,所使用的工艺装备统称为夹具。

如机床夹具、检验夹具、焊接夹具、装配夹具等。

机床夹具的作用可归纳为以下四个方面：1.保证加工精度机床夹具可准确确定工件、刀具和机床之间的相对位置，可以保证加工精度。

2.提高生产效率机床夹具可快速地将工件定位和夹紧，减少辅助时间。

3.减少劳动强度采用机械、气动、液动等夹紧机构，可以减轻工人的劳动强度。

4.扩大机床的工艺范围利用机床夹具，可使机床的加工范围扩大，例如在卧式车床刀架处安装镗孔夹具，可对箱体孔进行镗孔加工。

机械制造装备设计课程设计是机械设计中的一个重要的实践性教学环节，也是机械类专业学生较为全面的机械设计训练。

其目的在于：1.培养学生综合运用机械设计基础以及其他先修课程的理论知识和生产实际知识去分析和解决工程实际问题的能力，通过课设训练可以巩固、加深有关机械课设方面的理论知识。

2.学习和掌握一般机械设计的基本方法和步骤。

培养独立设计能力，为以后的专业课程及毕业设计打好基础，做好准备。

3.使学生具有运用标准、规范手册、图册和查询有关设计资料的能力。

我国的装备制造业尽管已有一定的基础，规模也不小，实力较其它发展中国家雄厚。

但毕竟技术基础薄弱，滞后于制造业发展的需要。

我们要以高度的使命感和责任感，采取更加有效的措施，克服发展中存在的问题，把我国从一个制造业大国建设成为一个制造强国，成为世界级制造业基础地之一。

1.3零件工艺分析本次课设是要为此图1-1-3中的端盖设计一个钻3-φ9孔的夹具，最终实现将工件定位，更加精确和方便的完成钻孔工作，并保证能夹紧工件，夹紧力要适中，不要使工件变形，又能保证工件所要求的加工精度。

前言夹具是对我们两年学习和知识的融汇、运用和贯通，是迅速提高我们实践经验的一条重要途径。

在实践中教导我们发现问题，以及怎样分析问题并最终解决问题。

让我们的综合能力有所提高，扎实巩固专业基础知识。

通过这次设计我们能巩固，熟悉并综合运用所学知识，培养理论联系实际的学风，学会查阅，运用各种技术资料，手册。

初步掌握对专业范围的生产技术问题进行分析综合研究的能力，使学生受到比较全面的训练。

这是我们在进行设计之前对所学各课程的一次深入的综合性的复习，也是一次理论联系实际的训练，因此，它在我们两年的大学生活中占有重要的地位。

通过本次课程设计，应该得到下述各方面的锻炼：(1) 能熟练运用机械制造工艺设计中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧等问题，保证零件的加工质量。

(2) 提高结构设计的能力。

通过设计夹具的训练，应当获得根据被加工零件的加工要求，设计出高效、省力、经济合理而且能保证加工质量的夹具的能力。

(3) 加强使用软件及图表资料。

掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。

就我个人而言，通过这次设计，基本上掌握了零件机械加工工艺规程的设计，机床专用夹具等工艺装备的设计等。

并学会了使用和查阅各种设计资料、手册、和国家标准等。

最重要的是综合运用所学理论知识，解决现代实际工艺设计问题，巩固和加深了所学到的东西。

并在设计过程中，学到了很多课堂上没有学到的东西。

希望王树逵老师给予指点、指正。

1产前准备1.1年生产纲领生产纲领的大小对生产组织和零件加工工艺过程起着重要的作用，它决定了各工序所需专化和自动化的程度，决定了所应选用的工艺方法和工艺装备生产纲领计算：N=Qn（1＋ a％＋ b％）式中：N——零件的年产量（件/年）；Q——产品的年产量（台/年）；n——每台产品中该零件的数量（件/台）；a％——该零件的备品率（备品百分率）；b％——该零件的废品率（废品百分率）。

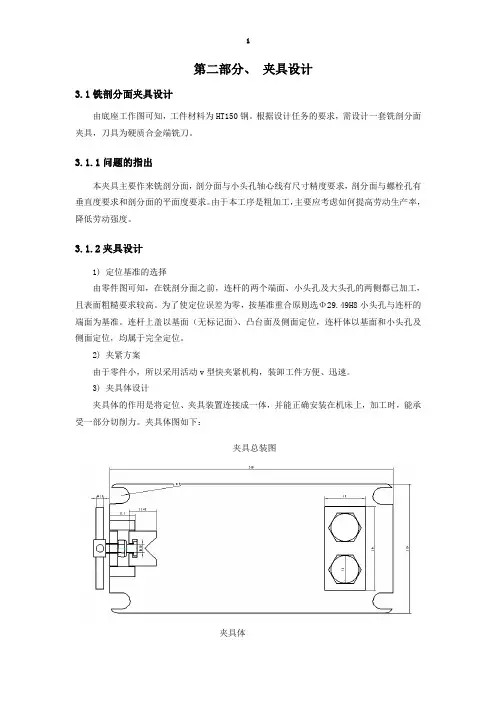

第二部分、夹具设计3.1铣剖分面夹具设计由底座工作图可知，工件材料为HT150钢。

根据设计任务的要求，需设计一套铣剖分面夹具，刀具为硬质合金端铣刀。

3.1.1问题的指出本夹具主要作来铣剖分面，剖分面与小头孔轴心线有尺寸精度要求，剖分面与螺栓孔有垂直度要求和剖分面的平面度要求。

由于本工序是粗加工，主要应考虑如何提高劳动生产率，降低劳动强度。

3.1.2夹具设计1) 定位基准的选择由零件图可知，在铣剖分面之前，连杆的两个端面、小头孔及大头孔的两侧都已加工，且表面粗糙要求较高。

为了使定位误差为零，按基准重合原则选Φ29.49H8小头孔与连杆的端面为基准。

连杆上盖以基面（无标记面）、凸台面及侧面定位，连杆体以基面和小头孔及侧面定位，均属于完全定位。

2) 夹紧方案由于零件小，所以采用活动v型快夹紧机构，装卸工件方便、迅速。

3) 夹具体设计夹具体的作用是将定位、夹具装置连接成一体，并能正确安装在机床上，加工时，能承受一部分切削力。

夹具体图如下：夹具总装图夹具体夹具体为铸造件，安装稳定，刚度好，但制造周期较长。

4) 切削力及夹紧力的计算切削力的计算： P=242.02250a =242.022250=1902.538N夹紧力的计算：由《机床夹具设计手册》（表1-2-25）得：用扳手的六角螺母的夹紧力：M=12mm, P=1.75mm ，L=140mm,作用力：F=70N ，夹紧力：W0=5380N由于夹紧力大于切削力，即本夹具可安全使用。

定位误差的计算: 由加工工序知，加工面为连杆的剖分面。

剖分面对连接螺栓孔中心线有垂直度要求（垂直度允差0.08）；对连杆体小头孔有中心距190±0.1要求；对剖分面有0.025的平面度要求。

所以本工序的工序基准：连杆上盖为螺母座面，连杆体为小头孔中心线，其设计计算如下：1）确定定位销中心与大头孔中心的距离及其公差。

此公差取工件相应尺寸的平均值，公差取相应公差的三分之一（通常取1/5~1/3）。

夹具课程设计说明书班级姓名学号导师目录目录 (2)一、零件加工工艺分析 (3)二、工序的加工技术要求 (3)三、定位方案设计 (4)四、定位误差 (4)五、对刀——引导方案 (5)六、夹紧方案 (5)七、夹紧力计算 (6)八、夹具体设计 (7)九、其它装置设计 (7)十、技术条件制定 (7)十一、加工精度分析 (7)十二、夹具的经济性分析 (8)十三、夹具工作原理（操作） (9)十四、总结 (9)十五、参考文献 (10)夹具设计说明书1.零件加工工艺分析：该零件简图尺寸标注完整，加工部位也非常清楚明确。

由于图纸要求，材料是45号钢，大批量生产，采用加工设备为X62W卧式铣床。

工件其他表面都已经加工，其中两孔的孔轴线到待铣键的平面距离为23mm；两孔的大小分别为Φ14mm 和Φ6㎜，两孔中心距为34±0.08mm，工件厚度为10mm。

该零件采用的材料是45钢，工艺性比较好。

2.工序的加工技术要求：在铣键时，键的尺寸精度和表面粗糙度要求不是很高，可以采用铣削直接加工，其中键的宽度由刀具的尺寸保证，键的深度尺寸和位置精度由设计的夹具来保证。

键的位置包括如下两方面要求：1)加工键的宽度为8mm，其中上偏差为-0.030㎜，下偏差为-0.060㎜，且两个侧面相对于中心面A对称度为0.2mm；2)加工槽的深度为10mm。

加工槽的端面到孔的中心线的距离为23mm，其中上偏差为+0.2㎜，下偏差为0㎜。

3)加工键的表面粗糙度为R3.2um。

要求不是很高。

4)工件的中心线和两孔圆心的连线相交保证角度为90°±30′。

3、定位方案设计：该零件可以采用一面两销的定位方案，分别用圆柱销和菱形销作为定位基准。

由于该零件可以实现多个工件同时加工，因此在第一个待加工工件的一面采用一个与待加工工件形状相似的固定板实现定位（待加工工件的键宽度为7mm）。

由于我们同时加工20个零件，圆柱销和菱形销的直径比较小而导致销刚性不好，加工过程中容易产生变形，因此我们通过两边加支撑板来加强刚性，同时为了能够实现快速装夹的需要，在工件下加个导向键。

钻床夹具设计说明书 2钻床夹具设计说明书1.引言本文档旨在提供钻床夹具设计的详细说明，包括设计目的、设计原则、设计流程、详细设计要点等内容。

2.设计目的钻床夹具设计的目的是为了在钻孔过程中稳定固定工件，并确保钻孔的准确性和高效性。

夹具设计应考虑到工件的大小、形状和钻孔位置的要求。

3.设计原则在钻床夹具设计中，应遵循以下原则：- 夹具设计应符合工件的几何要求。

- 夹具结构应牢固可靠，能够承受钻孔过程中的力和震动。

- 夹具设计应便于安装和调整。

- 夹具设计应便于操作和维护。

- 夹具设计应考虑到工件的切削液处理和废料排放。

4.设计流程钻床夹具设计的流程如下：4.1.确定钻孔要求4.2.分析工件形状和尺寸4.3.设计夹具结构4.4.确定夹具材料和加工工艺4.5.进行夹具装配和调整4.6.进行夹具试验和调整5.详细设计要点在进行钻床夹具设计时，需要考虑以下要点：5.1.夹具类型选择：根据工件的尺寸、形状和钻孔要求选择合适的夹具类型，例如机械夹具、液压夹具等。

5.2.夹具固定方式：确定夹具的固定方式，包括螺纹固定、卡槽固定等。

5.3.夹具结构设计：设计夹具的结构，包括主躯干、夹具臂、夹具钳等。

5.4.夹具材料选择：选择适当的材料来制作夹具，考虑材料的强度、刚性和耐磨性。

5.5.夹具加工工艺：确定夹具的加工工艺，包括切削、铣削、钻孔等。

5.6.夹具装配和调整：进行夹具的装配和调整，确保夹具的稳定性和准确度。

附件：本文档涉及的附件包括：- 钻床夹具设计图纸- 夹具材料及加工工艺说明法律名词及注释：1.版权：法律授予作者对其创作作品的独占权，禁止他人未经授权侵犯该权利。

2.专利：根据法律规定授予发明者对其发明的专有权，防止他人未经许可生产、销售或使用该发明。

机床夹具设计课程设计说明书机床夹具设计课程设计说明书一：引言本文档是机床夹具设计课程设计的详细说明书，旨在为学生提供一个全面的指导，帮助他们完成课程设计任务。

本说明书将详细介绍机床夹具设计的目标、要求、方法以及最终结论。

二：设计目标2.1 主要目标本次机床夹具设计的主要目标是设计一个能够有效夹持工件并提供稳定支撑的夹具。

夹具需要满足工件加工要求，保证工作过程的安全和稳定性。

2.2 具体要求具体要求包括：- 夹具的刚度和强度要求- 夹具的尺寸和结构要求- 夹具的操作和调整要求- 夹具的安全性要求三：设计方法3.1 初步研究在设计之前，需要对工件的特点进行初步研究，了解其形状、尺寸、材料等因素，并结合工件加工的要求确定夹具的基本构想。

3.2 设计计算在夹具的设计过程中，需要进行一系列的计算，包括夹持力的计算、夹具刚度和强度的计算、夹具各部件的尺寸计算等。

3.3 夹具结构设计夹具的结构设计包括夹具各部件的布局、连接方式的选择、工件支撑方式的设计以及夹具的调整机构设计等。

3.4 材料选择根据夹具的使用要求和成本考虑，选择合适的材料进行制作。

3.5 CAD绘制使用计算机辅助设计（CAD）软件进行夹具的三维建模和绘制，以便进一步的分析和优化。

四：设计过程4.1 工作流程- 初步研究- 夹具计算和结构设计- 材料选择- CAD绘制- 优化和修改4.2 原理图插入夹具的原理图，标注各部件和尺寸。

4.3 制作工艺详细描述夹具的制作工艺流程，包括材料准备、零件加工、装配等。

五：附件本文档涉及以下附件：- 夹具设计计算表格- 夹具原理图六：法律名词及注释6.1 名词解释- 机床夹具：一种用于固定工件并提供加工支撑的装置。

- 刚度：夹具受力时不变形的能力。

- 强度：夹具在工作负荷下不会断裂的能力。

- CAD：计算机辅助设计。

6.2 法律条款根据相关法律法规要求，对夹具设计中涉及的法律条款进行注释。

七：结论根据课程设计要求，通过对机床夹具的研究和设计，得出了一个满足夹具功能要求的最优设计方案。

夹具设计说明书1夹具方案的论证本专用钻模用于钻杠杆臂的010钻削以及另一砸11方向013孔的钻加匸.由于加工楮度不高，帕F单匸步工序应采用固定钻套。

曲丁010与013分布在小同表而且相互垂直，加工时山手工操作连同工件起翻，所以以应采用翻转式钻模.此种钻模在设计制造时应注总安装位置的平稳性及切們的排出等问题。

本工序（08孔的钻、扩、铁）之前已加工完各平而口022内孔•提供了木工序的加工定位基准。

为此根据加工要求确定定位方案为完伞定位.夹紧机构采用螺旋夹紧机构.简甲可靠。

本工序采用立钻Z5025机床.刀具为标准麻花钻.机床与刀具均为通用型号，故夹具设计应使梵适应机床与刀具，由于是中小批戢生产，夹具的结构力求简单.易于制造，操作方便。

2夹具的结构及特点11夹具的结构本钻模属翻转钻模（适合重不大于10kg小件）加工时翻转使用，在工作台上不安装，本夹具主要由钻模体、上模板、定位轴、辅助支撑等组成。

2二夹具的特=点铸造钻模体钻模板还可分为固定式钻模板、较链式钻模板、可卸式钻模板和悬挂式钻模板。

本夹具根据结构特点，010以及013加工皆采用固定模板。

这样町以保证较高的中心距精度，用两对角线布宣的定位锥销來定位，再由两对角线布置的螺钉紧。

本夹具有辅助支掠：3.定位：31定位与定位原理本夹具在钻模中采用完全定位，即六点定位，用适当分布的六个约束点限制工件的六个“由度. 3.2定位方式本钻模定位J1于组合定位：02?圆柱孔用于短销定位，限制两个门曲度，端平面（042-022环形浙）定位，限制三个自由度,形成了短销加宽环形平血组合，共限制五个自由度。

另用一个防转定位销定位•限制一个定位度.防转定位销定在工件的穷一端厚10mm・010的侧面（见左视图）位？t，可防止工件转动。

对丁•一孔一端而的泄位基准我们设il•了定位柱.定位柱的结构分三段：安装部分：042下端面往下016安装柱，安装螺纹M12.（加報圈、锁紧螺母）址用来定位柱安装在钻模体上的。

摘要机床夹具设计课程设计是在全部学完机械制造工艺学及机床夹具设计,并进行了生产实习的基础是进行的一个教学环节。

它要求学生全面地综合运用本课程及其有关先修课的理论和实践知识进行工艺及结构的设计，也为以后进行一次预备训练。

此课程设计的目的：(1）能根据被加工零件的技术要求，运用夹具设计的基本原理和方法,学会,拟订夹具设计方案，完成夹具结构设计,初步具备设计出高效、省力、经济合理并能保证加工质量的专用夹具的能力。

（2)培养学生熟悉并运用有关手册、标准、图表等技术资料的能力。

（３）进一步培养学生识图、制图、运算和编写技术文件等基本技能。

此次是对一种大批量生产的拨叉类零件进行铣槽。

所设计的夹具必须保证这个通槽的各种尺寸精度,并且以最经济、最省时省力的方法来设计此套夹具。

通过对定位误差的分析,确定出采用大端面小心轴定位，夹紧装置采用螺旋压板夹紧机构。

对于我本人来说,希望能通过本次课程设计学习，学会将所学理论知识和工艺课程实习所得的实践知识结合起来,并应用于解决实际问题之中，从而锻炼自己分析问题和解决问题的能力。

关键字:夹具设计、制图、机械目录摘要................................................................................ 错误!未定义书签。

1设计任务............................................................................ 错误!未定义书签。

2 零件的定位.......................................................................... 错误!未定义书签。

２.1 零件的工艺和精度分析ﻩ错误!未定义书签。

2．2 定位设计...................................................................................... 错误!未定义书签。

专用夹具设计说明书一、概述本夹具设计说明书旨在为专用夹具的设计、制造和使用提供全面的指导。

夹具是一种重要的工艺装备，用于在生产过程中对工件进行定位和夹紧，以保证加工质量和效率。

本说明书将详细介绍专用夹具的设计思路、结构特点、使用方法及注意事项。

二、设计思路1. 定位准确：夹具应能准确定位工件，确保工件在加工过程中位置稳定，提高加工精度。

2. 夹紧力适中：夹具应能在保证工件稳定的前提下，施加适中的夹紧力，避免工件变形或损坏。

3. 结构简单：夹具结构应简单明了，便于制造、安装和调试，同时降低制造成本。

4. 操作方便：夹具应便于操作，能够快速完成工件的定位和夹紧，提高生产效率。

三、结构特点1. 定位元件：根据工件的具体形状和加工要求，选用合适的定位元件，如平面定位块、V型块等，确保工件准确定位。

2. 夹紧机构：采用可靠的夹紧机构，如气动夹紧、液压夹紧等，实现快速、稳定、适中的夹紧力。

3. 导向元件：为提高工件加工精度，可设置导向元件，如导轨、滑块等，减小工件在加工过程中的振动和误差。

4. 辅助元件：根据实际需要，可添加一些辅助元件，如定位销、限位开关等，提高夹具的稳定性和可靠性。

四、使用方法1. 安装调试：按照说明书要求，将夹具安装到机床上，并进行必要的调试，确保夹具定位准确、夹紧力适中。

2. 工件定位：将工件放置在夹具的定位元件上，确保工件稳定可靠。

3. 工件夹紧：操作夹具的夹紧机构，对工件施加适中的夹紧力，确保工件在加工过程中保持稳定。

4. 加工操作：启动机床进行加工操作，注意观察工件加工质量和夹具运行状态，如有异常及时调整。

5. 拆卸工件：加工完成后，松开夹紧机构，将工件从夹具上拆卸下来，清理现场。

五、注意事项1. 使用前应仔细阅读说明书，了解夹具的结构、使用方法和注意事项。

2. 夹具应妥善保管，避免磕碰和损坏。

3. 使用过程中应定期检查夹具的定位元件、夹紧机构等关键部件的磨损情况，如有异常应及时维修或更换。

1、零件作用2、工艺分析转速器盘（参见零件图）共有三组加工表面，它们相互间有一定的位置要求。

现分述如下：10F9孔及其倒角0.5（1）以φ10孔为中心的加工表面。

包括φ10孔上下端面、φ+0.035+0.013×45度。

其中φ10孔将作为其他加工工序的精基准，故其位置精度、垂直度和表面粗糙度有较高要求。

6H9孔及其构成的上端面c面，其中（2）以两个φ6孔为中心加工表面。

包括两个φ+0.03对c面有一定的位置要求：要求平面c对于φ10F9孔的跳动允许差0.2mm。

（3）以两个φ9孔为中心的加工表面。

包括两个φ9孔、φ9孔上下两端面。

3、工艺规程设计（1）确定毛培制造形式：（2）基准的选择：a、精基准选择精基准的选择主要应该考虑基准重合问题，当设计基准与工序基准不重合时，应该进行尺寸换算。

由于工件有孔，在加工工件将工件固定在夹具上时，采用面、销定位更为方便，所以先选取其中一个孔作为其他加工工序的精基准。

在五个孔中，φ10和两φ6孔表面质量要求最高，为Ra3.2，根据精基准选择要基准不变原则，尽可能使各个工序的定位基准相同，故选择φ10孔为精基准。

b、粗基准选择粗基准选择应选择平整、光滑、表面积较大的表面，故选取肋板下表面和φ6孔上表面；但粗基准表面又要求与其他加工表面有相互位置关系和精度要求，而φ6上表面与φ10上下4mm和12mm，所以选取φ6上表面作为第一粗基准。

并用以加工φ10下端面分别相距0-0.2端面，根据互为基准原则，再选取φ10下端面为粗基准加工φ10上端面。

(3)制定工艺路线工序1：粗铣Φ6上表面工序2：粗铣Φ10下端面工序3：粗铣Φ10上端面工序4：加工Φ10孔工序5：加工2×Φ6孔工序6：粗铣Φ9孔两端面工序7：加工2×Φ9孔a．工艺路线分析工序1：粗铣Φ6上表面作为粗基准工序2：以Φ6上表面为基准粗铣Φ10下端面。

工序3：以Φ10下端面为基准粗铣Φ10上表面。

钻床夹具设计说明书 2钻床夹具设计说明书 21. 引言1.1 目标本文档旨在提供钻床夹具设计的详细说明。

所设计的钻床夹具将用于特定的应用场景，并满足一系列客户需求和技术要求。

1.2 范围本文档涵盖钻床夹具设计的各个方面，包括设计原则、材料选择、结构设计、加工工艺、性能要求等。

2. 设计原则2.1 功能性钻床夹具的主要功能是固定工件，并提供稳定的工作平台。

设计应确保夹具能够有效地固定各种形状和尺寸的工件，并保证钻孔操作的准确性和稳定性。

2.2 安全性夹具设计应考虑工人的安全。

夹具应有足够的刚性和稳定性，防止意外移动和弯曲。

此外，设计时还需考虑夹具的使用便捷性和易于维护。

2.3 可靠性夹具设计应确保长时间的可靠运行，减少维修和更换夹具的次数。

设计应选择耐磨、耐腐蚀的材料，并确保组件之间的配合精确，以减少磨损和故障。

3. 材料选择3.1 夹具底座夹具底座应选用高强度、高硬度、具有良好刚性和耐磨性的材料，如钢铁合金。

3.2 夹具夹持部件夹具夹持部件应选用硬度高、耐腐蚀、耐磨损的材料，如钢铁合金和工程塑料。

3.3 其他组件其他组件的材料选择应根据其特定需求进行，如密封圈、润滑材料等。

4. 结构设计4.1 夹具底座夹具底座设计应具有充足的刚性，能够承受工件和加工过程中的力和扭矩。

底座应提供固定夹具到钻床上的接口，并确保夹具的稳定性。

4.2 夹具夹持部件夹具夹持部件设计应确保夹持工件的位置准确，并通过合适的夹紧力保持工件的稳定。

夹持部件的设计应充分考虑工件的形状和尺寸变化。

4.3 其他组件其他组件的设计应考虑易于安装和维护，同时保证组件之间的配合精度和可靠性。

5. 加工工艺5.1 制造工艺过程夹具的制造工艺应基于设计图纸和规范进行，包括铣削、钻孔、磨削等过程。

制造工艺应保证夹具的尺寸和形状的精确度，并通过合适的表面处理方法保证夹具的耐腐蚀性。

5.2 检测与质量控制夹具在制造过程中应进行必要的检测和测试，以确保夹具的质量和性能符合要求。

【精品】铣床专用夹具设计说明书
一、设计目的
铣床专用夹具是数控铣床上常用的夹具，能够实现工件的稳定夹紧和精确定位，保证铣削加工的精度和质量。

本设计旨在设计一种结构简单、刚性好、夹力大、使用方便的铣床专用夹具，以满足工件加工的需要。

二、设计要求
1.夹具结构简单，易于制造和维修。

2.夹具材料应选用高强度和耐磨损材料。

3.夹具的夹持力应符合工艺要求，并能够适应不同形状和尺寸
的工件。

4.夹具应能够实现工件的精确定位，保证加工精度。

5.夹具的操作简便，使用安全可靠。

三、设计方案
1.夹具结构
夹具分为两部分，上夹具和下夹具。

上夹具与下夹具通过螺纹连接，夹杆通过齿轮副轴驱动上夹具前后移动，实现工件的夹紧和松开。

2.夹具的材料选用
夹具主要采用高强度和耐磨损的材料，如硬质合金、铸钢等。

3.夹具的夹持力
夹具的夹持力应符合工艺要求，并能够适应不同形状和尺寸的工件。

夹具的夹紧力主要由夹紧力矩和夹杆长度决定，通过调整夹杆长度和夹紧力矩可以调节夹具的夹持力。

4.夹具的精确定位
夹具的精确定位主要依靠工件配合定位孔和夹具定位销相结合实现。

5.夹具的操作简便
夹具的操作主要依靠电机驱动夹杆和手动调节夹紧力矩，操作简单方便。

四、设计结论
本设计方案采用上下夹具结构，采用高强度和耐磨损的材料，夹持力适应不同形状和尺寸的工件，能够实现精确定位和操作简便。

该设计方案符合工艺要求，具有广泛的应用前景。

前言：制造技术是一个永恒的主题，是设想、概念、科学技术物化的基础和手段，是国民经济与国防实力的体现，是国家工业现代化的支柱产业和关键。

工艺技术是制造技术的重要组成部分，提高工艺技术说平是机电产品提高质量、曾前国际市场竞争力的有力措施，工艺技术水平是制约我国制造企业迅速发展的因素之一。

我国目前普遍存在着“重设计、轻工艺”的现象，有关部门已经将发展工艺技术和装备制造列为我国打造制造业强国的重要举措之一，提出了“工艺出精品、精品出效益”的论断。

工艺技术是重要的，必需重视。

为了培养能适应现代制造业的高速发展、高层次的工程技术人才和科学研究人才，高等工科院校必须根据现代高科技发展趋势，及时调整机械制造专业的课程设置体系和教学内容，使学生建立与现代制造业发展相适应的知识结构。

学生不仅应具有查实的机械制专业基础而且还要学习大量涌现的新知识，拓宽知识面，注重专业能力和综合能力的培养，提高就业后对工作环境的适应性。

机床夹具是保证机械产品质量高、数量多、成本低的一种极重要的工艺设备。

为了适应机械工业发展的特点，技术人员期望机床夹具设计的最优化。

为此，技术人员必须对机床夹具的基本理论、结构特点、设计方法以及发展方向做一全面的了解。

为此，本次课程设计显得非常有必要：一：机械制造工艺及机床夹具课程设计的目的本课程设计是在完成了机械制造技术（下）课堂教学后进行的一个综合设计环节，是金工实习、生产实习等重要教学环节的延伸，是机械制造技术课程中的一个重要环节。

其目的是：1、培养学生综合运用“机械制造技术”以及相关专业课程所学知识，掌握和提高拟定机械制造工艺过程和专用夹具的设计方法和能力。

2、学会并熟悉运用有关技术图表、查阅有关手册等技术资料，进一步提高机械制图、工程计算、编写设计技术资料的能力。

培养学生正确的工程设计思路和积极认真的工作态度。

3、巩固和加深“机械制造技术”课程课堂教学效果，为今后的学习、工作打下良好的基础。

本课程设计的特点是综合性、实践性强，课题来自于生产实际。
