单片机课程设计8个LED灯来回点亮
- 格式:doc
- 大小:391.01 KB
- 文档页数:18

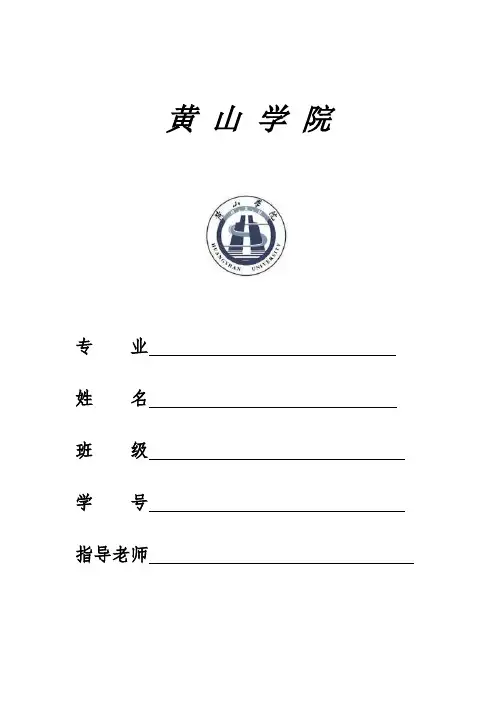

黄山学院专业姓名班级学号指导老师八路循环彩灯控制电路一、 设计要求(1)设计一组8路循环彩灯控制电路,发光二极管的亮度要明显可见。
(2)、点亮要有一定的规律,即按顺序点亮。
(3)、元件、芯片的摆放要合理。
(4)、布线要紧密、尽量短(5)用protuse 仿真,1 题目分析:八路彩灯循环点亮电路功能描述:八只彩灯按顺序轮流点亮,首先点亮第一盏灯,在第一盏灯熄灭之后,点亮第二盏灯,在第二盏灯熄灭之后,再去点亮第三盏灯,依次类推,直到点亮第八盏灯,看上去的效果就像亮点从第一盏灯依次流向第八盏灯,然后又点亮第一盏灯,反复循环这一过程。
2 整体构思:彩灯的控制是用数字集成电路的构成来实现的,用彩灯(LED 发光二极管)构成一个发光矩阵。
主要用计数器和译码器等来实现,其特点是用发光二极管显示,构成具有循环功能的彩灯控制电路。
将振荡器的振荡脉冲进行计数,计数器的输出作为译码器的地址输入,经译码器控制各路彩灯依次发亮。
用框图表示如下。
3 具体实现: (1)、根据题目要求,找到可能完成此功能的芯片。
一共有八只灯所以要用74LS138 3线-8线译码器74LS161十进制上升沿计数器。
(2)、确定芯片后,完成电路图。
(3)、根据题目要求,要实现八只灯按顺序点亮电路就要用到74LS138 3线-8线译码器和74LS161具有异步清零、同步置数、可以保持状态不变的十进制上升沿计数器。
以及发光二极管、电阻、导线、电平开关和万用版。
(4)、按照电路图连接线路,检查是否连接正确 。
(5)、检查功能实现,如果不能进行调试、修改。
二、单元电路设计参考1、振荡器设计:用集成555电路构成多谐振荡器。
电路如下图所示。
振荡器计数器 译码器 8路彩灯 → → →U 0的周期: 2、计数器的选用:选四位二进制同步加/减计数器74LS161。
其引脚功能图如下所示。
其真值表如下:)C 2R 0.7(R T 21+=三、设计原理电路四、材料清单:五、protuse仿真部分截图图:六、心得体会:实验之前必须认真阅读有关方面的知识,在心中要有一个大概的模型或过程。

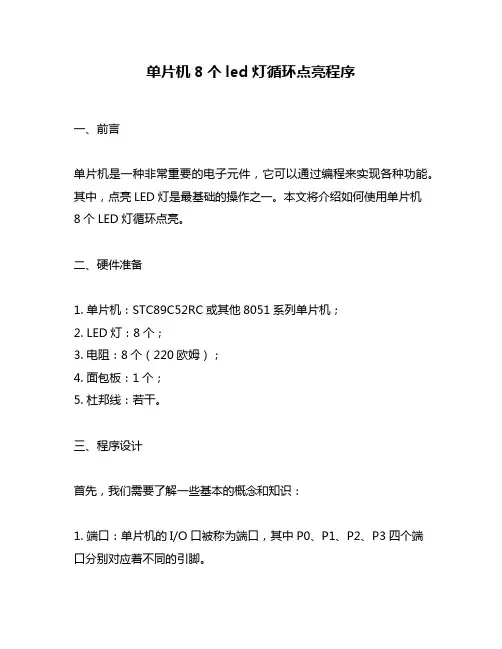

单片机8个led灯循环点亮程序一、前言单片机是一种非常重要的电子元件,它可以通过编程来实现各种功能。
其中,点亮LED灯是最基础的操作之一。
本文将介绍如何使用单片机8个LED灯循环点亮。
二、硬件准备1. 单片机:STC89C52RC或其他8051系列单片机;2. LED灯:8个;3. 电阻:8个(220欧姆);4. 面包板:1个;5. 杜邦线:若干。
三、程序设计首先,我们需要了解一些基本的概念和知识:1. 端口:单片机的I/O口被称为端口,其中P0、P1、P2、P3四个端口分别对应着不同的引脚。
2. 输出:通过控制端口输出高电平或低电平来控制外部设备。
3. 延时函数:为了让程序在执行时停留一段时间,需要使用延时函数。
接下来,我们开始编写程序。
具体步骤如下:1. 定义引脚首先,我们需要定义每个LED所对应的引脚。
这里我们将8个LED分别连接到P0口的0~7引脚上。
sbit led0=P0^0;sbit led1=P0^1;sbit led2=P0^2;sbit led3=P0^3;sbit led4=P0^4;sbit led5=P0^5;sbit led6=P0^6;sbit led7=P0^7;2. 定义延时函数为了让程序在执行时停留一段时间,我们需要定义一个延时函数。
这里我们使用循环来实现延时。
void delay(unsigned int i){while(i--);}3. 循环点亮LED灯接下来,我们就可以开始循环点亮LED灯了。
这里我们使用for循环来实现。
void main(){while(1){for(int i=0;i<8;i++){switch(i){case 0:led0=1;break;case 1:led1=1;break;case 2:led2=1;break;case 3:led3=1;break;case 4:led4=1;break;case 5:led5=1;break;case 6:led6=1;break;case 7:led7=1;break;}delay(50000);switch(i){case 0:led0=0;break;case 1:led1=0;break;case 2:led2=0;break;case 3:led3=0;break;case 4:led4=0;break;case 5:led5=0;break;case 6:led6=0;break;case 7:led7=0;break;}}}}四、总结通过以上步骤,我们就可以实现单片机8个LED灯循环点亮的程序了。

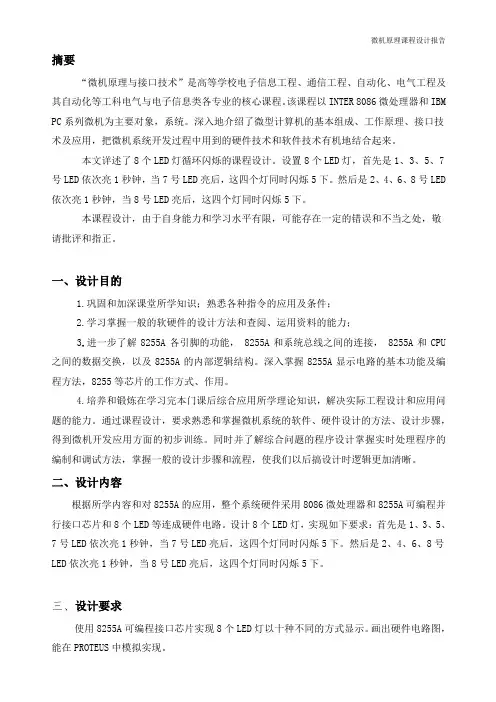

摘要“微机原理与接口技术”是高等学校电子信息工程、通信工程、自动化、电气工程及其自动化等工科电气与电子信息类各专业的核心课程。
该课程以INTER 8086微处理器和IBM PC系列微机为主要对象,系统。
深入地介绍了微型计算机的基本组成、工作原理、接口技术及应用,把微机系统开发过程中用到的硬件技术和软件技术有机地结合起来。
本文详述了8个LED灯循环闪烁的课程设计。
设置8个LED灯,首先是1、3、5、7号LED依次亮1秒钟,当7号LED亮后,这四个灯同时闪烁5下。
然后是2、4、6、8号LED 依次亮1秒钟,当8号LED亮后,这四个灯同时闪烁5下。
本课程设计,由于自身能力和学习水平有限,可能存在一定的错误和不当之处,敬请批评和指正。
一、设计目的1.巩固和加深课堂所学知识;熟悉各种指令的应用及条件;2.学习掌握一般的软硬件的设计方法和查阅、运用资料的能力;3.进一步了解8255A各引脚的功能, 8255A和系统总线之间的连接, 8255A和CPU 之间的数据交换,以及8255A的内部逻辑结构。
深入掌握8255A显示电路的基本功能及编程方法,8255等芯片的工作方式、作用。
4.培养和锻炼在学习完本门课后综合应用所学理论知识,解决实际工程设计和应用问题的能力。
通过课程设计,要求熟悉和掌握微机系统的软件、硬件设计的方法、设计步骤,得到微机开发应用方面的初步训练。
同时并了解综合问题的程序设计掌握实时处理程序的编制和调试方法,掌握一般的设计步骤和流程,使我们以后搞设计时逻辑更加清晰。
二、设计内容根据所学内容和对8255A的应用,整个系统硬件采用8086微处理器和8255A可编程并行接口芯片和8个LED等连成硬件电路。
设计8个LED灯,实现如下要求:首先是1、3、5、7号LED依次亮1秒钟,当7号LED亮后,这四个灯同时闪烁5下。
然后是2、4、6、8号LED依次亮1秒钟,当8号LED亮后,这四个灯同时闪烁5下。
三、设计要求使用8255A可编程接口芯片实现8个LED灯以十种不同的方式显示。

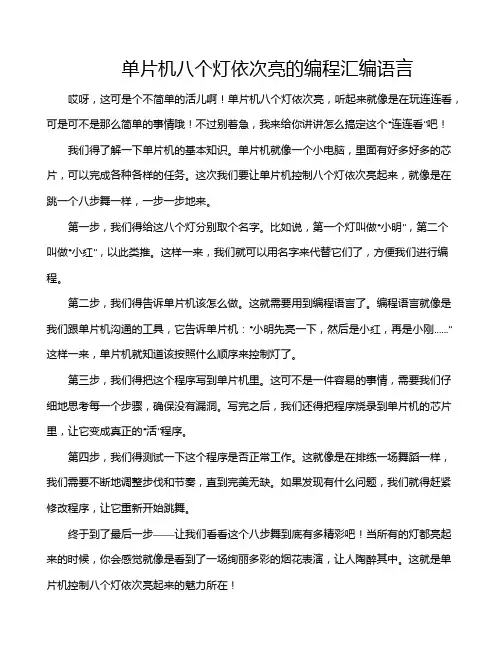

单片机八个灯依次亮的编程汇编语言哎呀,这可是个不简单的活儿啊!单片机八个灯依次亮,听起来就像是在玩连连看,可是可不是那么简单的事情哦!不过别着急,我来给你讲讲怎么搞定这个“连连看”吧!我们得了解一下单片机的基本知识。
单片机就像一个小电脑,里面有好多好多的芯片,可以完成各种各样的任务。
这次我们要让单片机控制八个灯依次亮起来,就像是在跳一个八步舞一样,一步一步地来。
第一步,我们得给这八个灯分别取个名字。
比如说,第一个灯叫做“小明”,第二个叫做“小红”,以此类推。
这样一来,我们就可以用名字来代替它们了,方便我们进行编程。
第二步,我们得告诉单片机该怎么做。
这就需要用到编程语言了。
编程语言就像是我们跟单片机沟通的工具,它告诉单片机:“小明先亮一下,然后是小红,再是小刚......”这样一来,单片机就知道该按照什么顺序来控制灯了。
第三步,我们得把这个程序写到单片机里。
这可不是一件容易的事情,需要我们仔细地思考每一个步骤,确保没有漏洞。
写完之后,我们还得把程序烧录到单片机的芯片里,让它变成真正的“活”程序。
第四步,我们得测试一下这个程序是否正常工作。
这就像是在排练一场舞蹈一样,我们需要不断地调整步伐和节奏,直到完美无缺。
如果发现有什么问题,我们就得赶紧修改程序,让它重新开始跳舞。
终于到了最后一步——让我们看看这个八步舞到底有多精彩吧!当所有的灯都亮起来的时候,你会感觉就像是看到了一场绚丽多彩的烟花表演,让人陶醉其中。
这就是单片机控制八个灯依次亮起来的魅力所在!虽然这个任务看起来有点儿复杂,但是只要我们一步一步地来,就一定能够成功。
就像学习任何一门新技能一样,只要肯下功夫、勤奋努力,就一定能够取得好成绩!加油吧!。

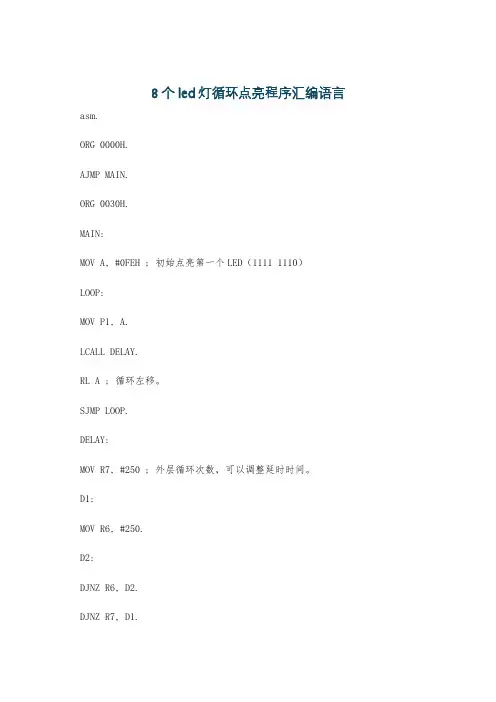

8个led灯循环点亮程序汇编语言asm.
ORG 0000H.
AJMP MAIN.
ORG 0030H.
MAIN:
MOV A, #0FEH ; 初始点亮第一个LED(1111 1110)LOOP:
MOV P1, A.
LCALL DELAY.
RL A ; 循环左移。
SJMP LOOP.
DELAY:
MOV R7, #250 ; 外层循环次数,可以调整延时时间。
D1:
MOV R6, #250.
D2:
DJNZ R6, D2.
DJNZ R7, D1.
RET.
END.
在这个程序中:
1. 程序从地址`0000H`开始,跳转到`MAIN`程序段。
2. 在`MAIN`程序段中,先将`A`的值设置为`0xFEH`,然后把`A`的值赋给`P1`口来点亮第一个LED。
3. 接着调用`DELAY`子函数进行延时,然后通过`RL A`指令将`A`中的值循环左移一位,这样就可以依次点亮下一个LED。
4. `DELAY`子函数通过两层循环来实现简单的延时功能。
`R7`和`R6`作为循环计数器,通过`DJNZ`指令来控制循环次数,从而达到延时的目的。

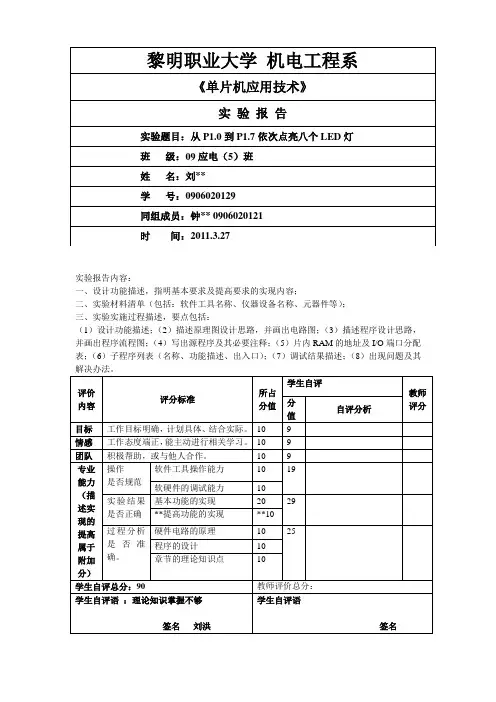

实验报告内容:一、设计功能描述,指明基本要求及提高要求的实现内容;二、实验材料清单(包括:软件工具名称、仪器设备名称、元器件等);三、实验实施过程描述,要点包括:(1)设计功能描述;(2)描述原理图设计思路,并画出电路图;(3)描述程序设计思路,并画出程序流程图;(4)写出源程序及其必要注释;(5)片内RAM的地址及I/O端口分配表;(6)子程序列表(名称、功能描述、出入口);(7)调试结果描述;(8)出现问题及其学习情境1一实验目的:点亮LED灯二实验任务:从P1.0到P1.7依次点亮八个LED灯三实验材料及器件四设计功能描述利用单片机的P1口,依次循环点亮1个灯,使人们感觉到亮灯的位置在依次顺序移动,可产生一种动态显示的效果。
四实验原理图五程序设计思路及程序流程图要依次点亮八盏灯,根据点亮的位置及从哪一个开始点亮,向P1口传递如下数据11111110(FEH)——点亮P1.0连接的LED, MOV P1,#0FEH 11111101(FDH)——点亮P1.1连接的LED, MOV P1,#0FDH ……….01111111(7FH)——点亮P1.7连接的LED, MOV P1,#07FH 分析如上数据可以发现,他们它们后面穿送的数据依次是前面数据左移一位的结果,因此我们可以利用循环程序来实现这个功能,程序流程图如下所示六实验源程序org 0000hstart: mov r2,#08h ;设置循环次数mov a,#0feh ;送显示模式字next: mov p1,a ;点亮连接P1.0的发光二极管acall delayrr a ;左移一位,改变显示模式字djnz r2,next ;循环次数减1不为0,继续点亮下面一个LEDsjmp start ;重复上述过程delay: mov r3,#0efhdel2: mov r4,#0ffhdel1: nopdjnz r4,del1djnz r3,del2retend七子程序列表(名称、功能描述、出入口);delay: mov r3,#0efhdel2: mov r4,#0ffhdel1: nopdjnz r4,del1djnz r3,del2ret该程序为典型的双重循环的延时子程序,他通过子程序入口delay: mov r3,#0efh进入程序,当程序运行至djnz r4,del1时进入第一重循环,当第一重循环结束时,进入djnz r3,del2第二重循环,最后经过ret退出子程序七调试结果描述程序下载成功后,LED灯从左到右来回一个一个亮灭亮灭八出现问题及其解决办法前面把送显示模式写成07fh,后面载入系统板的时候才发现原来十六进制排列方法为P1.7-P1.0,要写成0feh然后依次循环左移,才能实现led从左到右的流水。
单片机8个灯循环点亮汇编语言-回复单片机8个灯循环点亮汇编语言是一种常见的电子编程技术,它广泛应用于各种电子设备和嵌入式系统中。
本文将一步一步回答关于这个主题的问题,以帮助读者了解和学习这一技术。
第一步:介绍单片机和汇编语言在深入讨论单片机8个灯循环点亮的具体实现之前,我们首先需要了解单片机和汇编语言的基本概念。
单片机是一种集成电路,它集成了中央处理器(CPU)、存储器、输入输出接口和其他辅助电路等功能模块。
它具有小尺寸、低功耗和高性能等优点,因此被广泛应用于各种电子设备中。
汇编语言是一种低级语言,它与机器语言密切相关。
汇编语言使用助记符和指令来表达计算机的指令和数据,而不是使用二进制代码。
通过使用汇编语言,我们可以直接操作计算机的硬件,从而实现各种功能。
第二步:了解循环点亮的原理循环点亮是指在一段时间内,灯依次点亮,并按照固定的顺序重复。
在单片机中,我们可以通过编程来实现这一功能。
第三步:了解单片机的引脚和端口单片机通常具有多个引脚和端口,用于连接外部设备和传输数据。
在实现循环点亮的例子中,我们需要了解单片机的哪些引脚和端口用于控制灯。
第四步:编写汇编程序在开始编写汇编程序之前,我们需要选择合适的开发工具和单片机型号。
这些选择将直接影响我们的编程和调试过程。
编写汇编程序的过程通常包括以下几个步骤:1. 初始化单片机的引脚和端口,以便能够控制灯的点亮和熄灭。
2. 编写循环语句,通过改变引脚的状态来实现灯的点亮和熄灭。
在每次循环迭代中,我们需要将当前的引脚状态更新为下一个灯的状态。
3. 设置循环的条件,以确定循环执行的次数。
在这个例子中,循环次数应该是灯的数量。
4. 调试程序,确保灯以正确的顺序点亮和熄灭。
第五步:实现灯的循环点亮根据我们在前面的步骤中所学到的知识,我们现在可以开始实现循环点亮的汇编程序了。
首先,我们需要在程序中定义和初始化单片机的引脚和端口。
然后,我们可以使用循环语句和条件控制语句,在每个循环迭代中依次点亮和熄灭下一个灯。
