开关电源原理讲解

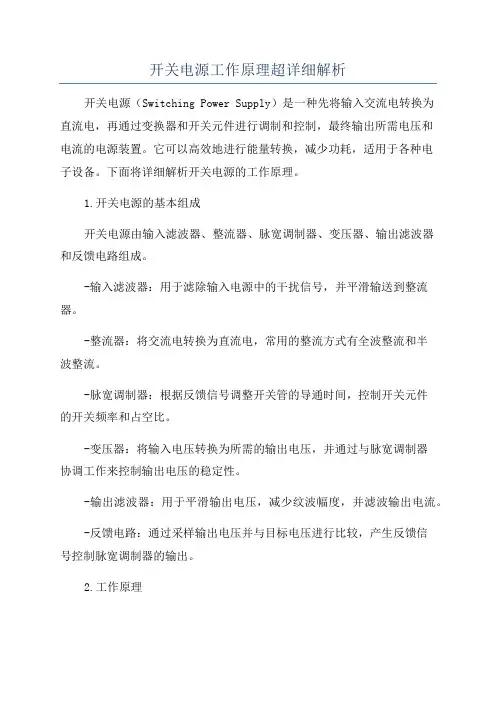

开关电源工作原理超详细解析开关电源（Switching Power Supply）是一种先将输入交流电转换为直流电，再通过变换器和开关元件进行调制和控制，最终输出所需电压和电流的电源装置。

它可以高效地进行能量转换，减少功耗，适用于各种电子设备。

下面将详细解析开关电源的工作原理。

1.开关电源的基本组成开关电源由输入滤波器、整流器、脉宽调制器、变压器、输出滤波器和反馈电路组成。

-输入滤波器：用于滤除输入电源中的干扰信号，并平滑输送到整流器。

-整流器：将交流电转换为直流电，常用的整流方式有全波整流和半波整流。

-脉宽调制器：根据反馈信号调整开关管的导通时间，控制开关元件的开关频率和占空比。

-变压器：将输入电压转换为所需的输出电压，并通过与脉宽调制器协调工作来控制输出电压的稳定性。

-输出滤波器：用于平滑输出电压，减少纹波幅度，并滤波输出电流。

-反馈电路：通过采样输出电压并与目标电压进行比较，产生反馈信号控制脉宽调制器的输出。

2.工作原理-输入滤波：交流电经过输入滤波器后，去除干扰信号，并保持电压稳定。

输入滤波器通常由电容和电感组成，它们通过电压和电流的交替变化，将输入电源趋于稳定。

-变压：通过变压器将输入电压进行转换，以获得需要的输出电压。

变压器一般由磁性材料、绕线、磁心等组成，通过众多的绕线匝数比实现输入电压于输出电压的变化。

-输出滤波：经过变压器的输出信号包含较多的纹波幅度，通过输出滤波器将纹波幅度减小到可以忽略不计的程度。

输出滤波器通常包括电感和电容，通过滤除高频杂波和平滑输出电流。

3.脉宽调制脉宽调制器是开关电源中至关重要的一个部件，负责控制开关元件（如晶体管或MOSFET）的开关频率和占空比，以调节输出电压的稳定性。

- 控制开关频率：脉宽调制器根据输出电压的需求，采用不同的控制方式，例如固定频率PWM（Pulse-Width Modulation）、可变频率PWM和电流模式控制。

通过调整开关频率，可以实现对输出电压的精确控制。

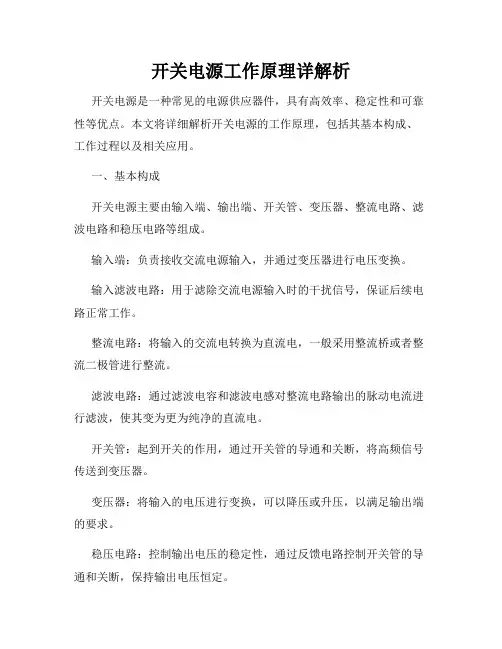

开关电源工作原理详解析开关电源是一种常见的电源供应器件，具有高效率、稳定性和可靠性等优点。

本文将详细解析开关电源的工作原理，包括其基本构成、工作过程以及相关应用。

一、基本构成开关电源主要由输入端、输出端、开关管、变压器、整流电路、滤波电路和稳压电路等组成。

输入端：负责接收交流电源输入，并通过变压器进行电压变换。

输入滤波电路：用于滤除交流电源输入时的干扰信号，保证后续电路正常工作。

整流电路：将输入的交流电转换为直流电，一般采用整流桥或者整流二极管进行整流。

滤波电路：通过滤波电容和滤波电感对整流电路输出的脉动电流进行滤波，使其变为更为纯净的直流电。

开关管：起到开关的作用，通过开关管的导通和关断，将高频信号传送到变压器。

变压器：将输入的电压进行变换，可以降压或升压，以满足输出端的要求。

稳压电路：控制输出电压的稳定性，通过反馈电路控制开关管的导通和关断，保持输出电压恒定。

二、工作过程1. 导通状态：开关管导通，电流从输入端经过变压器进入输出端。

在导通状态下，开关管内部电阻很小，电流能够顺利通过。

通过变压器的转换作用，电压可以降低或升高，然后通过整流电路和滤波电路处理，输出为直流电。

2. 关断状态：开关管关断，电流中断。

在关断状态下，开关管内部电阻很大，电流无法通过。

由于开关管的关断，变压器产生磁场的能量无处释放，因此会产生反向电压，反向电压的存在使得电流继续流动，这一能量会被储存在电感中。

通过不断交替地在导通状态和关断状态之间进行切换，开关电源可以实现高效率的电能转换，进而向输出端提供稳定的直流电。

三、应用领域开关电源由于其高效性和可靠性，广泛应用于各个领域。

以下是一些常见的应用：1. 电子产品领域：如电脑、手机、电视等消费电子产品，它们都需要稳定的直流电供应。

2. 工业自动化：在工业生产中，很多设备需要稳定可靠的电源，开关电源可以满足这些需求。

3. 通信设备：无论是固定电话、移动通信基站还是网络交换设备，都需要开关电源来提供稳定的电能。

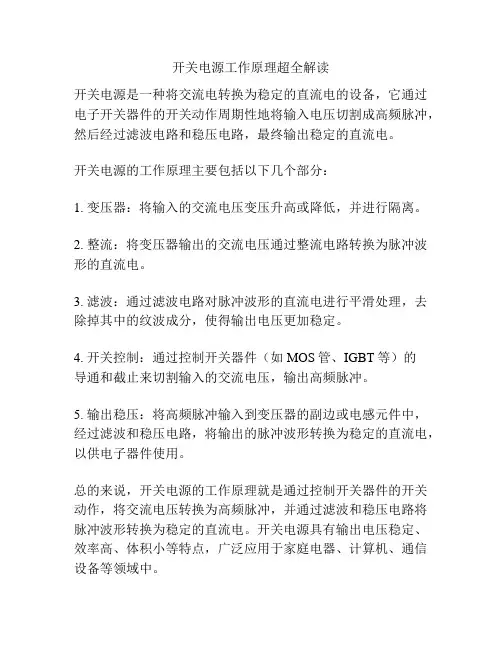

开关电源工作原理超全解读
开关电源是一种将交流电转换为稳定的直流电的设备，它通过电子开关器件的开关动作周期性地将输入电压切割成高频脉冲，然后经过滤波电路和稳压电路，最终输出稳定的直流电。

开关电源的工作原理主要包括以下几个部分：
1. 变压器：将输入的交流电压变压升高或降低，并进行隔离。

2. 整流：将变压器输出的交流电压通过整流电路转换为脉冲波形的直流电。

3. 滤波：通过滤波电路对脉冲波形的直流电进行平滑处理，去除掉其中的纹波成分，使得输出电压更加稳定。

4. 开关控制：通过控制开关器件（如MOS管、IGBT等）的
导通和截止来切割输入的交流电压，输出高频脉冲。

5. 输出稳压：将高频脉冲输入到变压器的副边或电感元件中，经过滤波和稳压电路，将输出的脉冲波形转换为稳定的直流电，以供电子器件使用。

总的来说，开关电源的工作原理就是通过控制开关器件的开关动作，将交流电压转换为高频脉冲，并通过滤波和稳压电路将脉冲波形转换为稳定的直流电。

开关电源具有输出电压稳定、效率高、体积小等特点，广泛应用于家庭电器、计算机、通信设备等领域中。

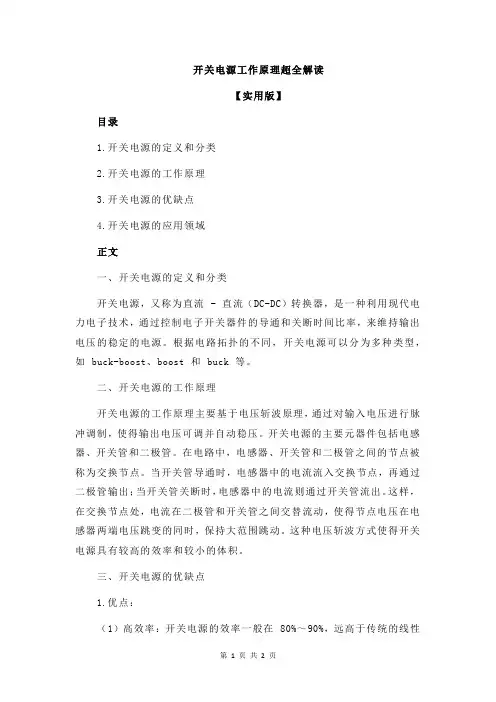

开关电源工作原理超全解读【实用版】目录1.开关电源的定义和分类2.开关电源的工作原理3.开关电源的优缺点4.开关电源的应用领域正文一、开关电源的定义和分类开关电源，又称为直流 - 直流（DC-DC）转换器，是一种利用现代电力电子技术，通过控制电子开关器件的导通和关断时间比率，来维持输出电压的稳定的电源。

根据电路拓扑的不同，开关电源可以分为多种类型，如 buck-boost、boost 和 buck 等。

二、开关电源的工作原理开关电源的工作原理主要基于电压斩波原理，通过对输入电压进行脉冲调制，使得输出电压可调并自动稳压。

开关电源的主要元器件包括电感器、开关管和二极管。

在电路中，电感器、开关管和二极管之间的节点被称为交换节点。

当开关管导通时，电感器中的电流流入交换节点，再通过二极管输出；当开关管关断时，电感器中的电流则通过开关管流出。

这样，在交换节点处，电流在二极管和开关管之间交替流动，使得节点电压在电感器两端电压跳变的同时，保持大范围跳动。

这种电压斩波方式使得开关电源具有较高的效率和较小的体积。

三、开关电源的优缺点1.优点：（1）高效率：开关电源的效率一般在 80%～90%，远高于传统的线性稳压电源（效率只有 40%～50%）；（2）小体积：由于开关电源采用脉冲宽度调制技术，其电路结构较简单，体积较小；（3）可调性：开关电源的输出电压可以通过改变脉冲宽度进行调节，具有较好的可调性；（4）适应性强：开关电源能够适应不同电压、电流和负载的需求。

2.缺点：（1）复杂性：开关电源的电路结构相对较复杂，维修和调试难度较大；（2）电磁干扰：由于开关电源采用脉冲电流，会产生较强的电磁干扰，需要采取屏蔽和滤波措施；（3）噪声：开关电源在运行过程中，由于开关管的开关操作，会产生一定的噪声。

四、开关电源的应用领域开关电源广泛应用于个人电脑、通信设备、家电、工业控制等领域，为各种电子设备提供稳定的直流电源。

随着全球对能源问题的重视，电子产品的耗能问题将愈来愈突出，如何降低待机功耗、提高供电效率成为亟待解决的问题。

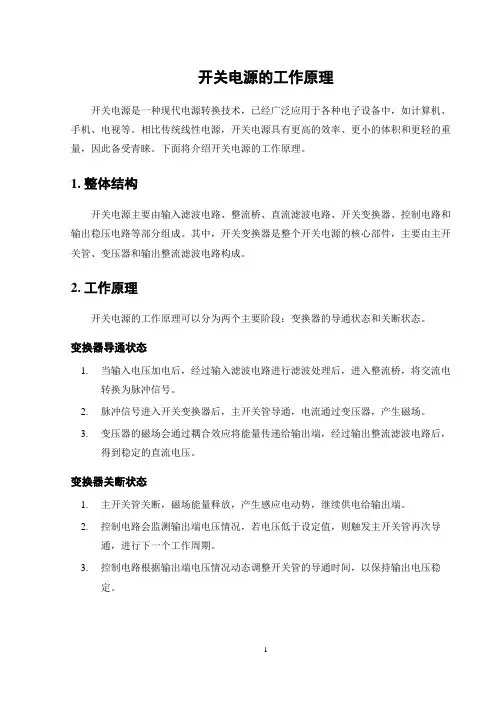

开关电源的工作原理开关电源是一种现代电源转换技术，已经广泛应用于各种电子设备中，如计算机、手机、电视等。

相比传统线性电源，开关电源具有更高的效率、更小的体积和更轻的重量，因此备受青睐。

下面将介绍开关电源的工作原理。

1. 整体结构开关电源主要由输入滤波电路、整流桥、直流滤波电路、开关变换器、控制电路和输出稳压电路等部分组成。

其中，开关变换器是整个开关电源的核心部件，主要由主开关管、变压器和输出整流滤波电路构成。

2. 工作原理开关电源的工作原理可以分为两个主要阶段：变换器的导通状态和关断状态。

变换器导通状态1.当输入电压加电后，经过输入滤波电路进行滤波处理后，进入整流桥，将交流电转换为脉冲信号。

2.脉冲信号进入开关变换器后，主开关管导通，电流通过变压器，产生磁场。

3.变压器的磁场会通过耦合效应将能量传递给输出端，经过输出整流滤波电路后，得到稳定的直流电压。

变换器关断状态1.主开关管关断，磁场能量释放，产生感应电动势，继续供电给输出端。

2.控制电路会监测输出端电压情况，若电压低于设定值，则触发主开关管再次导通，进行下一个工作周期。

3.控制电路根据输出端电压情况动态调整开关管的导通时间，以保持输出电压稳定。

3. 特点与优势开关电源相比线性电源具有以下特点和优势：1.高效率：开关电源利用高频开关原理，能够降低能量损耗，提高整体效率。

2.体积小巧：采用高频开关技术，使得开关电源可以更小型化，更适用于各种小型电子设备。

3.稳定输出：通过控制电路的精确调节，开关电源能够稳定输出所需的电压和电流。

4.节能环保：由于高效率的特点，开关电源的节能效果显著，有助于减少电能消耗和环境污染。

4. 结语开关电源作为一种先进的电源转换技术，具有高效、稳定、小型化等优势，广泛应用于各种电子设备中。

了解开关电源的工作原理有助于我们更好地理解其工作过程，也有助于我们在实际应用中更好地设计和维护电子设备。

希望本文对您有所帮助。

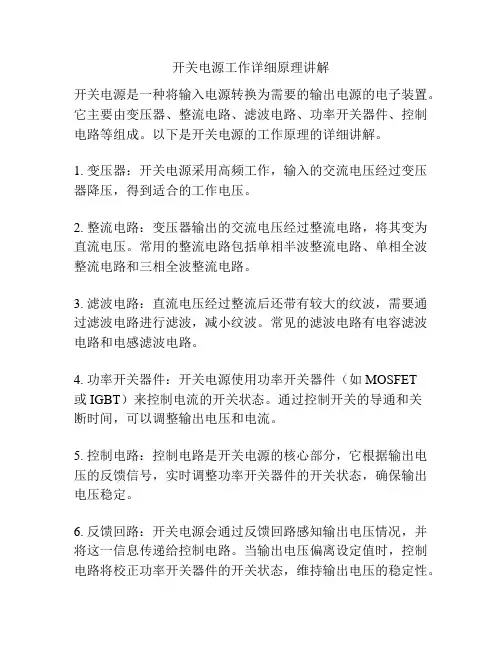

开关电源工作详细原理讲解
开关电源是一种将输入电源转换为需要的输出电源的电子装置。

它主要由变压器、整流电路、滤波电路、功率开关器件、控制电路等组成。

以下是开关电源的工作原理的详细讲解。

1. 变压器：开关电源采用高频工作，输入的交流电压经过变压器降压，得到适合的工作电压。

2. 整流电路：变压器输出的交流电压经过整流电路，将其变为直流电压。

常用的整流电路包括单相半波整流电路、单相全波整流电路和三相全波整流电路。

3. 滤波电路：直流电压经过整流后还带有较大的纹波，需要通过滤波电路进行滤波，减小纹波。

常见的滤波电路有电容滤波电路和电感滤波电路。

4. 功率开关器件：开关电源使用功率开关器件（如MOSFET
或IGBT）来控制电流的开关状态。

通过控制开关的导通和关
断时间，可以调整输出电压和电流。

5. 控制电路：控制电路是开关电源的核心部分，它根据输出电压的反馈信号，实时调整功率开关器件的开关状态，确保输出电压稳定。

6. 反馈回路：开关电源会通过反馈回路感知输出电压情况，并将这一信息传递给控制电路。

当输出电压偏离设定值时，控制电路将校正功率开关器件的开关状态，维持输出电压的稳定性。

综上所述，开关电源通过变压器对输入电源进行降压，然后经过整流、滤波、功率开关器件和控制电路的协同作用，将输入的交流电源转换为稳定的直流输出电源。

控制电路通过反馈回路不断调整功率开关器件的开关状态，以维持输出电压的稳定性。

开关电源具有高效率、小体积、重量轻等优点，广泛应用于各种电子设备中。

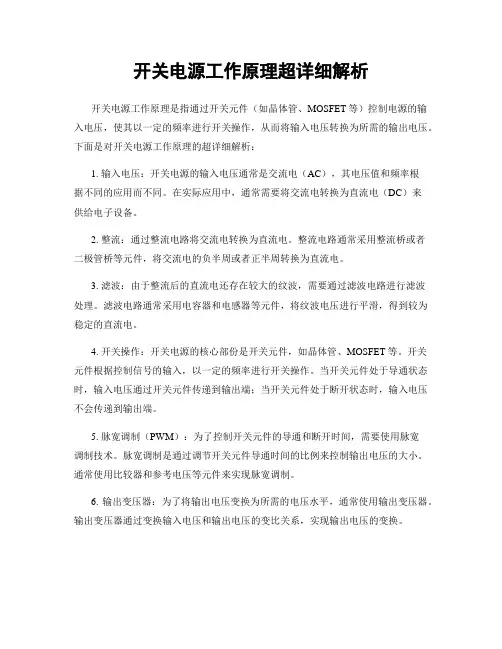

开关电源工作原理超详细解析开关电源工作原理是指通过开关元件（如晶体管、MOSFET等）控制电源的输入电压，使其以一定的频率进行开关操作，从而将输入电压转换为所需的输出电压。

下面是对开关电源工作原理的超详细解析：1. 输入电压：开关电源的输入电压通常是交流电（AC），其电压值和频率根据不同的应用而不同。

在实际应用中，通常需要将交流电转换为直流电（DC）来供给电子设备。

2. 整流：通过整流电路将交流电转换为直流电。

整流电路通常采用整流桥或者二极管桥等元件，将交流电的负半周或者正半周转换为直流电。

3. 滤波：由于整流后的直流电还存在较大的纹波，需要通过滤波电路进行滤波处理。

滤波电路通常采用电容器和电感器等元件，将纹波电压进行平滑，得到较为稳定的直流电。

4. 开关操作：开关电源的核心部份是开关元件，如晶体管、MOSFET等。

开关元件根据控制信号的输入，以一定的频率进行开关操作。

当开关元件处于导通状态时，输入电压通过开关元件传递到输出端；当开关元件处于断开状态时，输入电压不会传递到输出端。

5. 脉宽调制（PWM）：为了控制开关元件的导通和断开时间，需要使用脉宽调制技术。

脉宽调制是通过调节开关元件导通时间的比例来控制输出电压的大小。

通常使用比较器和参考电压等元件来实现脉宽调制。

6. 输出变压器：为了将输出电压变换为所需的电压水平，通常使用输出变压器。

输出变压器通过变换输入电压和输出电压的变比关系，实现输出电压的变换。

7. 输出滤波：由于开关操作会引入一定的干扰和纹波，需要通过输出滤波电路进行滤波处理。

输出滤波电路通常采用电容器和电感器等元件，将纹波电压进行平滑，得到稳定的输出电压。

8. 控制和保护：开关电源通常还包括控制和保护电路。

控制电路用于控制开关元件的开关操作，保护电路用于保护开关电源和电子设备免受过电流、过电压和短路等故障的影响。

以上是开关电源工作原理的超详细解析。

开关电源通过开关操作和脉宽调制技术，将输入电压转换为所需的输出电压，并通过滤波和保护等电路对输出电压进行处理和保护。

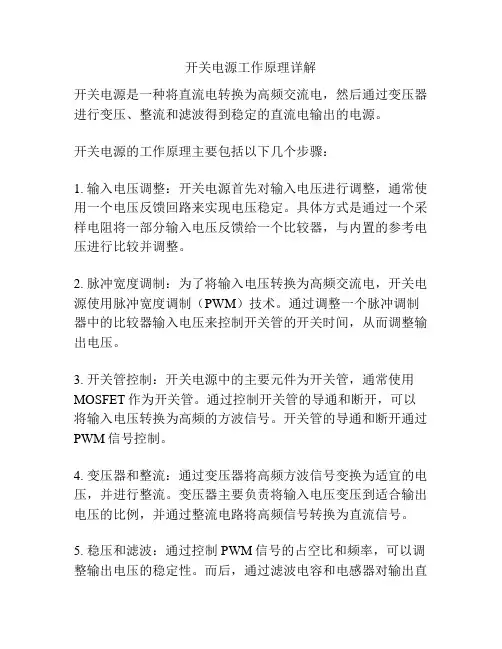

开关电源工作原理详解
开关电源是一种将直流电转换为高频交流电，然后通过变压器进行变压、整流和滤波得到稳定的直流电输出的电源。

开关电源的工作原理主要包括以下几个步骤：
1. 输入电压调整：开关电源首先对输入电压进行调整，通常使用一个电压反馈回路来实现电压稳定。

具体方式是通过一个采样电阻将一部分输入电压反馈给一个比较器，与内置的参考电压进行比较并调整。

2. 脉冲宽度调制：为了将输入电压转换为高频交流电，开关电源使用脉冲宽度调制（PWM）技术。

通过调整一个脉冲调制器中的比较器输入电压来控制开关管的开关时间，从而调整输出电压。

3. 开关管控制：开关电源中的主要元件为开关管，通常使用MOSFET作为开关管。

通过控制开关管的导通和断开，可以将输入电压转换为高频的方波信号。

开关管的导通和断开通过PWM信号控制。

4. 变压器和整流：通过变压器将高频方波信号变换为适宜的电压，并进行整流。

变压器主要负责将输入电压变压到适合输出电压的比例，并通过整流电路将高频信号转换为直流信号。

5. 稳压和滤波：通过控制PWM信号的占空比和频率，可以调整输出电压的稳定性。

而后，通过滤波电容和电感器对输出直
流电进行滤波，减小输出电压波动。

6. 输出调节：将滤波后的直流电通过一个稳压稳流电路进行输出调节，确保输出电流和电压的稳定性和精度。

输出调节可以通过负载的变化来自动调整。

开关电源的工作原理利用了高频开关管的导通和断开来控制输出电压，通过变压器和整流电路将输入电压转换为稳定的直流电。

开关电源具有体积小、效率高、可调范围广等优点，被广泛应用于各种电子设备中。

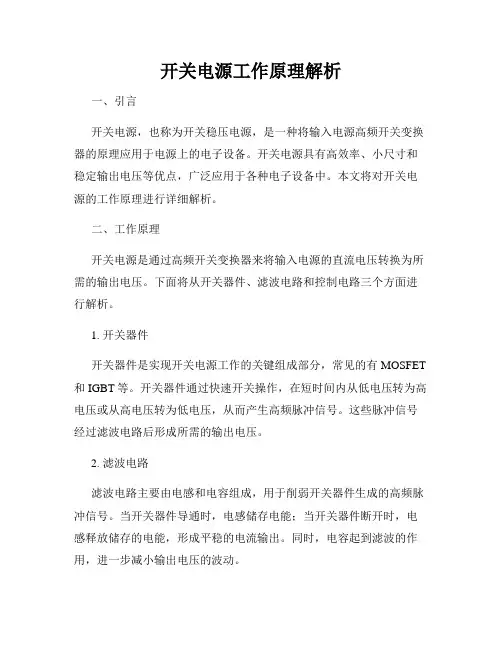

开关电源工作原理解析一、引言开关电源，也称为开关稳压电源，是一种将输入电源高频开关变换器的原理应用于电源上的电子设备。

开关电源具有高效率、小尺寸和稳定输出电压等优点，广泛应用于各种电子设备中。

本文将对开关电源的工作原理进行详细解析。

二、工作原理开关电源是通过高频开关变换器来将输入电源的直流电压转换为所需的输出电压。

下面将从开关器件、滤波电路和控制电路三个方面进行解析。

1. 开关器件开关器件是实现开关电源工作的关键组成部分，常见的有MOSFET 和IGBT等。

开关器件通过快速开关操作，在短时间内从低电压转为高电压或从高电压转为低电压，从而产生高频脉冲信号。

这些脉冲信号经过滤波电路后形成所需的输出电压。

2. 滤波电路滤波电路主要由电感和电容组成，用于削弱开关器件生成的高频脉冲信号。

当开关器件导通时，电感储存电能；当开关器件断开时，电感释放储存的电能，形成平稳的电流输出。

同时，电容起到滤波的作用，进一步减小输出电压的波动。

3. 控制电路控制电路用于对开关器件的开关时间和频率进行调节，以达到稳定输出电压的目的。

控制电路通常采用反馈控制原理，通过对输出电压进行采样和比较，调整开关器件的开关状态，使输出电压保持在设定值。

三、工作过程开关电源的工作过程可分为两个阶段：导通状态和关断状态。

1. 导通状态在导通状态下，开关器件处于导通状态，输入电源的电能通过电感储存在电容上，同时输出电压也得到提升。

在该阶段中，开关器件会不断地开关，以保持输出电压的稳定性。

2. 关断状态在关断状态下，开关器件处于断开状态，此时电容通过负载进行放电，输出电压开始降低。

控制电路监测到输出电压低于设定值时，会再次将开关器件切换到导通状态，恢复输出电压。

四、优势和应用开关电源相比传统的线性电源具有以下优势：1. 高效率：开关电源工作在高频开关状态下，能够提供更高的转换效率。

2. 小尺寸：开关电源体积小，适用于各种紧凑型电子设备。

3. 稳定输出电压：通过反馈控制电路可以实现输出电压的稳定性。

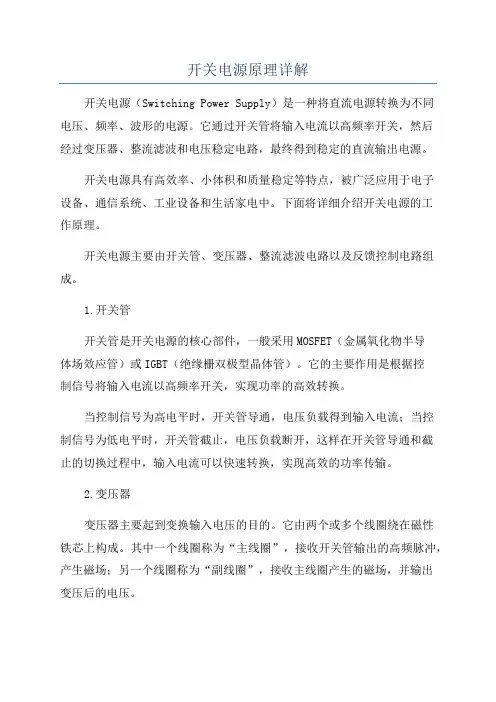

开关电源原理详解开关电源（Switching Power Supply）是一种将直流电源转换为不同电压、频率、波形的电源。

它通过开关管将输入电流以高频率开关，然后经过变压器、整流滤波和电压稳定电路，最终得到稳定的直流输出电源。

开关电源具有高效率、小体积和质量稳定等特点，被广泛应用于电子设备、通信系统、工业设备和生活家电中。

下面将详细介绍开关电源的工作原理。

开关电源主要由开关管、变压器、整流滤波电路以及反馈控制电路组成。

1.开关管开关管是开关电源的核心部件，一般采用MOSFET（金属氧化物半导体场效应管）或IGBT（绝缘栅双极型晶体管）。

它的主要作用是根据控制信号将输入电流以高频率开关，实现功率的高效转换。

当控制信号为高电平时，开关管导通，电压负载得到输入电流；当控制信号为低电平时，开关管截止，电压负载断开，这样在开关管导通和截止的切换过程中，输入电流可以快速转换，实现高效的功率传输。

2.变压器变压器主要起到变换输入电压的目的。

它由两个或多个线圈绕在磁性铁芯上构成。

其中一个线圈称为“主线圈”，接收开关管输出的高频脉冲，产生磁场；另一个线圈称为“副线圈”，接收主线圈产生的磁场，并输出变压后的电压。

变压器通过磁耦合原理实现高频信号的传输和电压的变换。

主线圈产生的磁场会感应到副线圈中的电动势，导致输出电压的变化。

变压器的绕组比例决定了输入电压和输出电压的变换比例。

3.整流滤波电路整流滤波电路用于将变压器输出的交流电压转换为直流电压，并去除残余的高频噪声。

它主要由整流二极管和滤波电容组成。

整流二极管用于将交流电压转换为单向的脉冲电压。

当输入电压为正向的时候，整流二极管导通；当输入电压为反向的时候，整流二极管截止。

这样就实现了交流电压向直流电压的转换。

滤波电容通过存储电荷的方式实现电压的平滑，去除残余的高频脉动。

当整流二极管导通时，滤波电容充电；当整流二极管截止时，滤波电容向负载释放储存的电荷，保持输出电压的稳定。

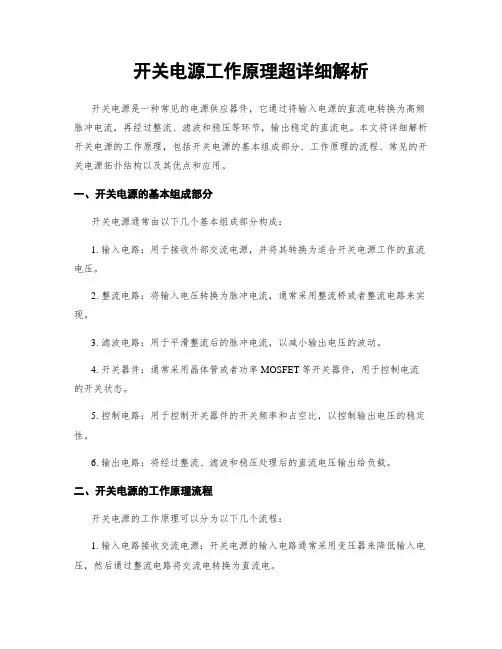

开关电源工作原理超详细解析开关电源是一种常见的电源供应器件，它通过将输入电源的直流电转换为高频脉冲电流，再经过整流、滤波和稳压等环节，输出稳定的直流电。

本文将详细解析开关电源的工作原理，包括开关电源的基本组成部分、工作原理的流程、常见的开关电源拓扑结构以及其优点和应用。

一、开关电源的基本组成部分开关电源通常由以下几个基本组成部分构成：1. 输入电路：用于接收外部交流电源，并将其转换为适合开关电源工作的直流电压。

2. 整流电路：将输入电压转换为脉冲电流，通常采用整流桥或者整流电路来实现。

3. 滤波电路：用于平滑整流后的脉冲电流，以减小输出电压的波动。

4. 开关器件：通常采用晶体管或者功率MOSFET等开关器件，用于控制电流的开关状态。

5. 控制电路：用于控制开关器件的开关频率和占空比，以控制输出电压的稳定性。

6. 输出电路：将经过整流、滤波和稳压处理后的直流电压输出给负载。

二、开关电源的工作原理流程开关电源的工作原理可以分为以下几个流程：1. 输入电路接收交流电源：开关电源的输入电路通常采用变压器来降低输入电压，然后通过整流电路将交流电转换为直流电。

2. 整流电路将交流电转换为脉冲电流：整流电路通常采用整流桥或者整流电路来将交流电转换为脉冲电流，这样可以减小能量损耗。

3. 滤波电路平滑脉冲电流：滤波电路通常采用电容器和电感器来平滑脉冲电流，以减小输出电压的波动。

4. 控制电路控制开关器件的开关频率和占空比：控制电路通过对开关器件的控制，可以控制开关频率和占空比，从而控制输出电压的稳定性。

5. 输出电路将处理后的直流电压输出给负载：经过整流、滤波和稳压处理后的直流电压将被输出给负载，供其正常工作。

三、常见的开关电源拓扑结构开关电源有多种拓扑结构，常见的有以下几种：1. 单端开关电源：输入电源和输出电源共用一个地线，适用于低功率应用。

2. 双端开关电源：输入电源和输出电源分别有独立的地线，适用于高功率应用。

开关电源工作原理是什么?开关电源工作原理详解析开关电源由于重量轻、体积小，输出电压稳定，且纹波系数小等特点，被广泛应用。

一、开关电源的电源开关电源的电源是给开关电源供应电能的电源输入部分。

电原理如图1所示。

220V市电经从三极插针送入，经速熔保险管、双向滤波器、压敏电阻、电感、电容，到达整流电路。

其中，FU为速熔保险管，起限流爱护作用；双向滤波器、压敏电阻、电感、电容组成抗干扰电路，使整流电路得到一个较为抱负的AC220V电压。

二、开关电源的工作原理开关电源的电压转换，是由开关晶体管、脉冲变压器等组成的脉冲振荡器，产生脉冲电，将300V的直流电经脉冲变压器的次级变换成所需要的电压。

电原理如图2所示。

1、脉冲振荡器的工作原理1）脉冲振荡器的启动电源经R10、R10A、R15给Q3（三极管）的b极（基极）、e极（放射极）供应正向偏置电压，强迫Q3进入导通状态。

2）脉冲振荡器的振荡过程当Q3进入导通状态后，+Vc就会经脉冲变压器的初级线圈、Q3的c 极、e极、R15到电源的－Vc，此时脉冲变压器的次级线圈就会产感应电势，次级线圈的一端接在－Vc，另一端经R12、C8接到Q3的b 极，且感应电势的极性与初级线圈的自感电势是同极性的（图中初次极线圈的上端均为同名端），便得Q3的b极得到更大的基极电流，加速Q3的导通直至Q3进入饱和状态。

电路如图3所示。

当Q3饱和后，Ic不再变化，波形如图4中t0到t3。

经过t3到t4的饱和过程后，自感电势、感应电势的极性会随其反转，即上负下正。

次极线圈中这个反转后的电势，正极经R15加在Q1的e极，负极经R12、C8加在Q3的b极，使得Q3处于反向偏置，促使Q3快速地从饱和状态过度到截止状态，图中t4到t6。

Q3截止后，通过D8、R17、C7组成的汲取电路很快地将初极线圈中所产生的反向电势以及反向电流汲取掉，图中t6到t7。

完成了一个振荡周期。

之后振荡电路就会周而复始重复上述过程。

开关电源的基本原理开关电源是一种将直流电压转换为不同电压、电流的电源，通过控制开关元件（如晶体管或MOS管）的导通和断开状态来实现电源输出的调整。

它具有高转换效率、占用空间小和重量轻等优点，在各类电子设备中得到广泛应用。

1.电源输入：开关电源的输入是交流电源，一般为标准交流电压，如220V交流电。

通过整流电路将输入交流电压转换为直流电压。

2.输入滤波：直流电源还需要通过滤波电路，以去除交流信号中的高频杂波。

滤波电路通常由电容和电感组成，能够使电压保持在一个相对稳定的水平上。

3.直流电压调整：通过一个降压（升压）器，将经过滤波的直流电压调整到需要的输出电压。

降压（升压）器一般采用开关变换器的形式。

4.开关元件：开关电源的核心是开关元件，它通过不断地开关（通电或断电）来调整输出电压和电流。

常用的开关元件有晶体管、场效应管（MOSFET）、双极型晶体管（BJT）等。

5.稳压控制：为了保持输出电压的稳定性，开关电源需要使用反馈控制电路，通过对输出电压进行采样并与设定值进行比较，控制开关元件的导通和断开。

6.输出滤波：为了去除开关元件导致的高频噪声，开关电源还需要输出滤波电路。

输出滤波电路一般由电感和电容组成，能够平滑输出电压并减小噪声。

7.保护电路：开关电源还需要一些保护电路来保护其自身和所连接的设备。

常见的保护功能有过流保护、过压保护、短路保护等。

这些保护电路能够在异常情况下停止开关元件的工作，以避免损坏设备。

在开关电源中，开关元件起着关键的作用。

当开关元件导通时，电流会流过变压器和输出电路；当开关元件断开时，电感中的能量会通过二极管和电容进行储存，以供下一个开关周期使用。

通过不断地开关，开关电源能够将大范围的输入电压转换为所需的稳定输出电压。

总的来说，开关电源通过不断开关的方式将输入电压转换为需要的输出电压，并通过反馈控制和保护电路来保持其稳定工作。

这种基本原理使得开关电源具有高效率、小体积和轻重量等优点，可以广泛应用于各类电子设备中。

开关电源原理详解
开关电源是由开关管、变压器、滤波电感、电容和稳压电路等器件组成的电源，其工作原理是将交流电转换为直流电。

下面我们来详细了解开关电源的工作原理：
1.输入变压器：开关电源的输入变压器工作于高频状态下，将低电压高电流的输入变换成高电压低电流的输出，促使开关电源的高频开关能够实现小尺寸和高效率的要求。

2.整流电路：开关电源的整流电路负责将输入电压的交流部分转换成直流电。

整流电路通常包括一个桥式整流器，它可以同时整流正、负电压的交流信号。

3.滤波电路：由于开关电源的输出具有高频脉冲特性，需要通过滤波电路将其转换成平稳的直流电。

滤波电路主要由电感和电容组成，可以过滤高频杂波，从而保持输出电压的稳定性。

4.变换电路：开关电源的变换电路主要由开关管和变压器构成。

变换电路负责将滤波后的直流电转换成需要的电压和电流，并将其输出。

5.稳压电路：开关电源的稳压电路主要由电容和稳压芯片构成，负责保持输出电压的稳定性。

稳压电路可以根据输入电压和输出电流自动调整输出电压，以确保输出电压不会因外部负载的变化而波动。

综合以上几部分，开关电源的工作原理就是将输入电压通过整流、滤波、变换和稳压等过程，最终将输出电压转换成需要的电压和电流，以满足各种电器设备的需要。

开关电源基本工作原理
开关电源是一种将输入的交流电转换为高频脉冲电流，经过功率变换器变换为所需输出电压和电流的电源。

其基本工作原理如下：
1. 输入滤波：交流电输入经过输入滤波电路，去除输入电源中的高频噪声和干扰，得到纯净的直流电压。

2. 整流电路：纯净的直流电压经过整流电路，将交流电转换为脉动直流电压。

整流电路通常采用二极管桥等元件进行整流操作。

3. 滤波电路：脉动直流电压经过滤波电路，通过滤波电容和滤波电感进行平滑，并去除残余的交流成分，得到稳定的直流电压。

4. 开关控制器：稳定的直流电压通过开关控制器控制开关二极管或场效应管进行开关操作。

开关控制器根据输出电压的变化实时调整开关的工作状态，以保持输出电压的稳定。

5. 变压器：开关操作控制了变压器的磁通，实现了输入电压和输出电压的变换。

变压器通过电磁感应原理将输入电压转换为需要的较高或较低的输出电压。

6. 输出调节：经变压器变换后的电压通过输出调节电路进行稳定调节，保持输出电压在设定范围内的稳定性。

7. 反馈控制：开关电源通过反馈控制电路监测输出电压，并将监测到的输出电压与设定值进行比较，通过反馈控制器调整开关的工作频率和占空比，使输出电压保持稳定。

8. 保护功能：开关电源常常具备过压保护、过流保护、短路保护等功能，以保护电源和负载不受损坏。

通过以上工作原理，开关电源能够实现高效率的能量转换，使得电源输出电压稳定、可调节，并且具备较好的保护功能。

因此，在工业、通讯、家电等领域广泛应用。

开关电源工作原理详解
开关电源是一种将交流电转换为直流电的电源。

其工作原理可以总结为以下几个步骤：
1.输入滤波：将市电输入的交流电通过滤波电路进行滤波处理，去除掉交流电中的高频杂波和噪声。

2.输入整流：将滤波后的交流电转换为脉冲信号，这一过程通常使用整流桥或者可控硅等元件实现。

3.中间电压处理：将整流后得到的脉冲信号通过电容进行滤波，使得输出变为稳定的直流电。

4.开关管驱动：通过驱动电路控制开关管的开关状态，使得开关管能够按照一定频率进行开关操作，产生一系列的脉冲信号。

5.输出变压：开关管的开关操作使得输入直流电的幅值和级数发生变化，通过不同的电路拓扑结构，可实现升压、降压和反向转换等功能。

6.输出滤波：将变压后的脉冲信号通过电容滤波，使得输出变为平稳的直流电。

7.反馈控制：通过反馈电路将输出电压与其中一参考电压进行比较，通过控制开关管的占空比，调整开关管的导通时间，使得输出电压稳定在设定值。

8.输出稳压：根据反馈电路的控制信号，调整开关管的导通时间，使得输出电压保持在一个稳定的水平。

需要注意的是，开关电源的不同拓扑结构会对其工作原理有所不同。

常见的开关电源拓扑结构有单相桥式、半桥、全桥、降压型、升压型等。

不同的拓扑结构有不同的优缺点及适用场景。

总之，开关电源是一种能够高效转换交流电为直流电的电源，其工作原理涉及输入滤波、输入整流、中间电压处理、开关管驱动、输出变压、输出滤波、反馈控制和输出稳压等多个环节。

开关电源工作原理详细解析开关电源是一种将输入电源变换为输出电源的电源转换装置，其主要特点是高效率、轻便、体积小和输出电压稳定等。

本文将详细解析开关电源的工作原理。

开关电源的基本组成部分包括输入滤波器、整流器、能量存储元件、开关管、控制电路和输出变压器等。

1.输入滤波器：开关电源将电源直流电压转换为高频脉冲电压，因此需要通过输入滤波器消除输入电源中的高频干扰和杂散信号。

2.整流器：开关电源首先将输入交流电压通过整流器转换为直流电压，常用的整流器包括二极管整流器和桥式整流器。

二极管整流器只能进行半波整流，而桥式整流器则能进行全波整流。

3.能量存储元件：开关电源通过能量存储元件来实现电能转换，常用的能量存储元件包括电感和电容。

电感在工作过程中能够储存磁能，并通过改变电流来改变电压；而电容则能够储存电能，并通过改变电荷来改变电压。

4.开关管：开关电源中的开关管根据需要周期性地切断和闭合电路，以控制能量的传输和流动。

开关管主要有晶体管、IGBT和MOSFET等。

晶体管可完成小功率的开关控制，IGBT适用于中高功率的开关控制，而MOSFET则适用于高频开关。

5.控制电路：开关电源的控制电路负责控制开关管的导通和关断，以确保输出电压稳定。

控制电路主要包括脉宽调制（PWM）控制电路和反馈控制电路。

脉宽调制控制电路通过改变开关管的导通时间来调节输出电压；反馈控制电路则通过与输出电压进行比较，并改变PWM信号的占空比来实现输出电压的稳定控制。

6.输出变压器：开关电源中的输出变压器将高频脉冲电压转换为所需的输出电压。

输出变压器主要由一对或多对线圈组成，通过互感作用来实现电能的传输和变压。

开关电源的工作过程如下：1.输入交流电压通过输入滤波器进入整流器，经二极管或桥式整流器转换为直流电压。

2.直流电压通过能量存储元件（电感和电容）进行储能和滤波，以保证输出电压的平稳。

3.控制电路根据反馈信号和设定值，通过脉宽调制控制电路生成PWM信号，控制开关管的导通和关断。

开关电源原理与分析开关电源是一种将电能进行转换的电源设备。

它通过快速开关器件的控制，将输入电源信号转换为高频脉冲信号，然后经过滤波和稳压电路的处理，输出稳定的直流电压。

开关电源具有体积小、效率高、可靠性强等优点，已广泛应用于各个领域。

一、开关电源工作原理开关电源的主要工作原理是利用开关器件（如晶体管、MOSFET等）的导通和截断特性，在开关状态之间进行快速切换，将输入电源信号转换为高频脉冲信号。

开关电源的核心是开关转换器，包括输入滤波电路、开关管、变压器、输出整流滤波电路等组成。

1. 输入滤波电路输入滤波电路的作用是将输入电源中的高频噪声滤除，保证后续电路的稳定工作。

一般采用电容滤波和电感滤波的方式，将高频噪声滤除。

2. 开关管开关管是开关电源的核心元件之一，负责开关电源的开关操作。

常用的开关管有晶体管、MOSFET等。

开关管在导通和截断状态之间快速切换，将输入电源信号转换为高频脉冲信号。

3. 变压器变压器是开关电源的重要组成部分，用于将高频脉冲信号进行变压变换。

通过变压器的差分传递，从而实现输入输出电压的转换。

变压器通常采用高频变压器，具有体积小、效率高等特点。

4. 输出整流滤波电路输出整流滤波电路负责将高频脉冲信号转换为稳定的直流电压。

一般采用二极管整流和电容滤波的方式，将脉冲波形变为平滑的直流电压。

通过稳压电路对输出电压进行调整，以保证输出的稳定性。

二、开关电源的优点与应用开关电源相比传统的线性电源，具有以下优点：1. 效率高：开关电源的转换效率通常在80%以上，比线性电源高很多，能够更好地节约能源。

2. 体积小：开关电源采用高频脉冲转换，减小了变压器和滤波电容的体积，因此体积小巧，适合应用于有空间限制的场合。

3. 可靠性强：采用开关器件进行转换，工作频率高，寿命长，可靠性较高。

开关电源广泛应用于各个领域，包括但不限于：1. 通信领域：用于通信基站、无线电台等设备的电源供应，具有高效率和稳定性的特点。

开关电源原理分析开关电源是一种常见的电源供应系统，它通过不间断地开关调节电流，使得输出电压稳定。

本文将对开关电源的原理进行分析，包括其基本构成、工作原理和优缺点等。

一、开关电源的基本构成开关电源主要由以下几个基本部分组成：1. 输入滤波电路：用于减小输入端的干扰电流和噪声。

2. 整流电路：将交流输入转换为直流电压。

3. 直流链接电路：连接整流电路和升压、降压电路。

4. 控制电路：用于控制开关器件的导通和关断。

5. 变换电路：包括升压和降压电路，用于根据需要提供稳定的输出电压。

6. 输出滤波电路：用于减小输出端的纹波电流和残余噪声。

二、开关电源的工作原理开关电源的工作原理如下：1. 控制器接收输入电压，并根据需要产生相应的控制信号。

2. 控制信号使得开关管正常工作，实现导通和关断的变化。

3. 当开关管导通时，输入电源的电能会通过变压器传递到输出端，根据变压器比例得到所需的电压。

4. 当开关管关断时，输入电源的电能会存储在电感中，并通过二极管输出到负载，保持输出电流的稳定性。

5. 控制器不断监测输出电压和电流，并根据需要调整开关管的导通和关断频率，从而实现输出电压的稳定。

三、开关电源的优缺点开关电源相比于传统的线性电源，具有以下优点：1. 高效率：开关电源采用开关器件进行调节，能够更有效地转换电能，提高能源利用率。

2. 小体积：由于开关电源使用高频开关器件，可以采用较小的变压器和滤波电容，使得整个电源系统更加紧凑。

3. 轻量化：由于效率高和体积小，开关电源在重量上较传统线性电源更轻便，适用于便携式设备。

4. 电压稳定性好：开关电源通过高频开关调节电流，能够更精确地控制输出电压，使其更加稳定。

然而，开关电源也存在一些缺点：1. 输出纹波：由于开关管的开关频率较高，会引入输出纹波电流，需要通过滤波电路来减小。

2. EMI干扰：开关电源高频开关会产生较强的电磁辐射干扰，需要采取相应的措施来减小对周围设备的影响。
