AUTOCAD绘制减速器装配图2016
- 格式:ppt
- 大小:1.92 MB
- 文档页数:46

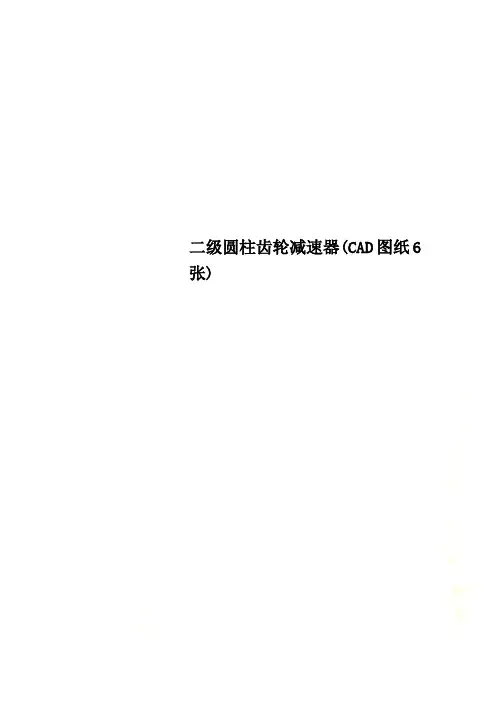

二级圆柱齿轮减速器(CAD图纸6张)目录概述 (3)设计任务书............................. 错误!未定义书签。
第1章传动方案的总体设计. (6)1.1传动方案拟定 (6)1.2电动机的选择 (7)1.3 传动比的计算及分配 (7)1.4 传动装置运动、动力参数的计算 (8)第2章减速器外传动件(三角带)的设计 (9)2.1功率、带型、带轮直径、带速 (9)2.2确定中心距、V带长度、验算包角 (10)2.3确定V带根数、计算初拉力压轴力 (10)2.4带轮结构设计 (11)第3章减速器内传动的设计计算 (12)3.1高速级齿轮传动的设计计算 (12)3.2低速级齿轮传动的设计计算 (16)3.3齿轮上作用力的计算 (20)第4章减速器装配草图的设计 (23)4.1合理布置图面 (23)4.2绘出齿轮的轮廓尺寸 (23)4.3箱体内壁 (23)第5章轴的设计计算 (24)5.1高速轴的设计与计算 (24)5.2中间轴的设计与计算 (30)5.3低速轴的设计计算 (37)第6章减速器箱体的结构尺寸 (44)第7章润滑油的选择与计算 (46)第8章装配图和零件图 (47)1.1附件设计与选择 (47)8.2绘制装配图和零件图 (48)参考文献 (48)致谢 (50)概述毕业设计目的在于培养机械设计能力。
毕业设计是完成机械制造及自动化专业全部课程学习的最后一次较为全面的、重要的、必不可少的实践性教学环节,其目的为:1. 通过毕业设计培养综合运用所学全部专业及专业基础课程的理论知识,解决工程实际问题的能力,并通过实际设计训练,使理论知识得以巩固和提高。
2. 通过毕业设计的实践,掌握一般机械设计的基本方法和程序,培养独立第1章传动方案的总体设计1.1传动方案拟定(图2)1-带传动 2-电动机 3-减速器 4-联轴器5-输送带 6-输送带由图可知,该设备原动机为电动机,传动装置为减速器,工作机为型砂运输设备。

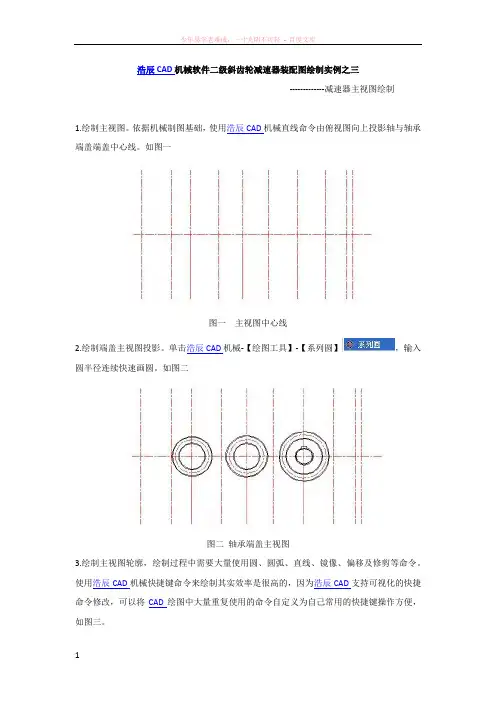

浩辰CAD机械软件二级斜齿轮减速器装配图绘制实例之三
-------------减速器主视图绘制
1.绘制主视图。
依据机械制图基础,使用浩辰CAD机械直线命令由俯视图向上投影轴与轴承端盖端盖中心线。
如图一
图一主视图中心线
2.绘制端盖主视图投影。
单击浩辰CAD机械-【绘图工具】-【系列圆】,输入圆半径连续快速画圆。
如图二
图二轴承端盖主视图
3.绘制主视图轮廓,绘制过程中需要大量使用圆、圆弧、直线、镜像、偏移及修剪等命令。
使用浩辰CAD机械快捷键命令来绘制其实效率是很高的,因为浩辰CAD支持可视化的快捷命令修改,可以将CAD绘图中大量重复使用的命令自定义为自己常用的快捷键操作方便,如图三。
图三主视图轮廓
4.绘制螺钉螺母,螺钉螺母的绘制一直是众多设计人员使用CAD绘图时烦恼的事情,其线条多,曲线多,浩辰CAD机械软件提供了【系列化零件设计系统】,可以根据GB或者已知参数快速插入螺钉螺母。
如图四
图四螺钉螺母
5.绘制视孔和视孔盖、通气器、油标、放油孔和放油螺塞,并进行图案填充。
完成主视图绘制,如图五
图五主视图。
机械设计基础课程设计说明书设计题目带式运输机的单级直齿圆柱齿轮减速器\院(系) 专业班级学号设计人指导教师完成日期年月日免下载券筘筘2667529482Cad图嵌入在word中点击图片进入CAD编辑,2007版目录【内嵌文件提取方法:下载完整版DOC个时候打开,双击DOC文件内内嵌的文件的图标可直接编辑(需安装了AUTOCAD,编辑时就可选择另存文件到….)】下面为3个内嵌DWG格式文件:分别为轴/齿轮/装配图目录第一章课题题目及主要技术参数说明 (2)1.1课题题目 (2)1.2主要技术参数说明 (2)第二章减速器结构选择及相关性能参数计算 (4)免下载券筘筘26675294822.1 减速器结构 (4)2.2 电动机选择 (4)2.3 传动比分配 (5)2.4 动力运动参数计算 (5)第三章三角带传动设计 (7)3.1确定计算功率 (7)3.2确定V带型号 (7)3.3确定带轮直径 (7)3.4确定带长及中心距 (7)3.5.验算包角 (8)3.6.确定V带根数Z (8)3.7.确定作用在轴上的压力F Q (8)第四章齿轮的设计计算 (9)4.1 齿轮材料和热处理的选择 (9)4.2 齿轮几何尺寸的设计计算 (9)4.2.1 按照接触强度初步设计齿轮主要尺寸 (9)4.2.2 齿轮弯曲强度校核 (11)4.2.3 齿轮几何尺寸的确定 (11)4.3 齿轮的结构设计 (12)第五章轴的设计计算 (14)5.1 轴的材料和热处理的选择 (14)5.2 轴的设计计算 (14)5.2.1 按照扭转强度初步设计轴的最小直径 (14)5.2.2 轴的结构设计 (14)5.2.3确定轴各段直径和长度 (15)5.2.4按扭矩初估轴径 (15)第六章轴承、键和联轴器的选择 (19)6.1 轴承的选择及校核 (19)6.2 键的选择计算及校核 (19)6.3 联轴器的选择 (20)第七章减速器润滑、密封及附件的选择确定以及箱体主要结构尺寸的计算及装配图 (21)7.1 润滑的选择确定 (21)7.1.1润滑方式 (21)7.1.2润滑油牌号及用量 (21)7.2密封形式 (21)7.3减速器附件的选择确定 (22)7.4箱体主要结构尺寸计算 (22)参考文献 (23)第一章课题题目及主要技术参数说明1.1课题题目带式输送机传动系统中的减速器。
《AutoCAD2016绘图实例教程》第13章综合练习3——绘制装配图第13章综合练习3——绘制装配图设计产品或部件时,一般先画出装配图,然后再根据装配图进行零件的设计。
装配图主要是表达部件的工作原理和装配关系。
绘制装配图一般有两种方法:?直接法:按部件的装配关系,依次绘制各零件的投影,适用于有经验的设计者。
?拼装法:先绘制出零件图,再将零件图拼帖成装配图。
其作图方法的特点是零件图的比例相同,选择合理的定位基准,就像安装部件一样,较易掌握,适用于初学者。
13.1绘制视图13.2 标注尺寸13.3 注写文字13.4 实训第13章综合练习3——绘制装配图13.1 绘制视图以图示的钻模装配图为例,介绍使用拼装法绘制装配图。
13.1.1 绘制主视图和俯视图1.准备工作绘制装配图的准备工作包括:?打开“A2样板图”,图纸边界为“594,420”,选择“快速访问工具栏”→“另存为”命令,输入文件名“ZM010装配图”,将其“另存为”。
?绘制“ZM001~ ZM006”的零件图,比例均为2﹕1,可以不标注尺寸。
? 绘制“ZM008”机件示意图。
? 打开“ZM010装配图”,绘制图框和标题栏。
选取“标准”工具栏中的“设计中心”,在打开的文件夹列表中找到“ZM001底座”图形,分别将其“标注样式”、“图层”、“文字样式”、“线宽”和“线型”等项内容,直接拖曳到当前的绘图区。
2.绘制底座1)打开“ZM001底座”零件图,关闭其“尺寸”和“文字”图层,单击“剪贴板”面板→“复制”按钮,复制图形。
2)在“ZM010装配图”绘图区,单击“剪贴板”面板→“粘贴”按钮,粘贴图形。
注意:“修改”面板中的“复制”命令,只能在同一张图纸中复制,不能在图纸间复制。
3.绘制轴1)打开“ZM002轴”零件图,关闭其“尺寸”和“文字”图层,单击“剪贴板”面板→“复制”按钮,复制图形。
2)在“ZM010装配图”绘图区,单击“剪贴板”面板→“粘贴”按钮,粘贴图形。

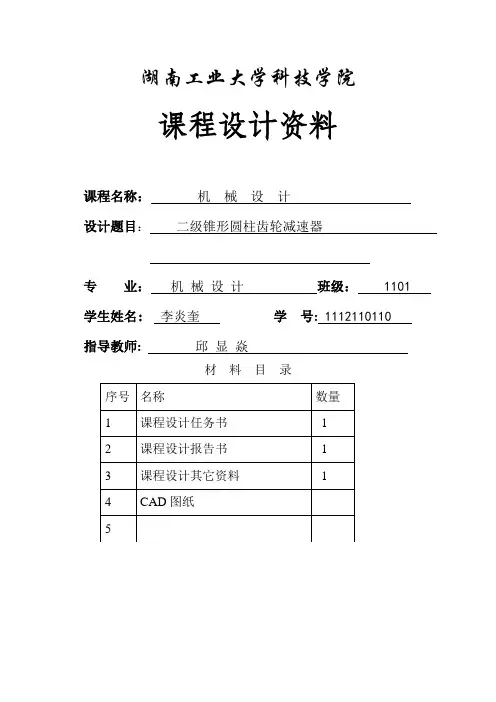

湖南工业大学科技学院课程设计资料课程名称:机械设计设计题目:二级锥形圆柱齿轮减速器专业:机械设计班级: 1101 学生姓名: 李炎奎学号: 1112110110 指导教师:邱显焱材料目录序号名称数量1 课程设计任务书 12 课程设计报告书 13 课程设计其它资料 14 CAD图纸5课程设计说明书课程名称:机械设计设计题目:二级锥形圆柱齿轮减速器专业:机械设计班级: 1101 学生姓名: 李炎奎学号: 1112110110指导教师:邱显焱湖南工业大学科技学院教务部制年月日目录第1章选择电动机和计算运动参数 (7)1.1 电动机的选择 (7)1.2 计算传动比: (8)1.3 计算各轴的转速: (8)1.4 计算各轴的输入功率: (8)1.5 各轴的输入转矩 (9)第2章齿轮设计 (9)2.1 高速锥齿轮传动的设计 (9)2.2 低速级斜齿轮传动的设计 (17)第3章设计轴的尺寸并校核。
(23)3.1 轴材料选择和最小直径估算 (23)3.2 轴的结构设计 (24)3.3 轴的校核 (29)3.3.1 高速轴 (29)3.3.2 中间轴 (31)3.3.3 低速轴 (33)第4章滚动轴承的选择及计算 (37)4.1.1 输入轴滚动轴承计算 (37)4.1.2 中间轴滚动轴承计算 (39)4.1.3 输出轴滚动轴承计算 (40)第5章键联接的选择及校核计算 (42)5.1 输入轴键计算 (42)5.2 中间轴键计算 (42)5.3 输出轴键计算 (42)第6章联轴器的选择及校核 (43)6.1 在轴的计算中已选定联轴器型号。
(43)6.2 联轴器的校核 (43)第7章润滑与密封 (43)第8章设计主要尺寸及数据 (44)第9章设计小结 (45)第10章参考文献: (46)机械设计课程设计任务书设计题目:带式运输机圆锥—圆柱齿轮减速器设计内容:(1)设计说明书(一份)(2)减速器装配图(1张)(3)减速器零件图(不低于3张系统简图:滚筒输送带联轴器减速器电动机联轴器原始数据:运输带拉力F=2900N,滚筒转速60r/min,滚筒直径D=340mm,使用年限10年工作条件:连续单向运转,载荷较平稳,两班制。
