一级圆柱齿轮减速器装配图一级圆柱齿轮减速器装配图的画法一、仔细分析,对所画对象做到心中有数在画装配图之前,要对现有资料进行整理和分析,进一步搞清装配体的用途、性能、结构特点以及各组成部分的相互位置和装配关系,对其它完整形状做到心中有数。
二、确定表达方案根据装配图的视图选择原则,确定表达方案。
对该减速器其表达方案可考虑为:主视图应符合其工作位置,重点表达外形,同时对右边螺栓连接及放油螺塞连接采用局部剖视,这样不但表达了这两处的装配连接关系,同时对箱体右边和下边壁厚进行了表达,而且油面高度及大齿轮的浸油情况也一目了然;左边可对销钉连接及油标结构进行局部剖视,表达出这两处的装配连接关系;上边可对透气装置采用局部剖视,表达出各零件的装配连接关系及该结构的工作情况。
俯视图采用沿结合剖切的画法,将内部的装配关系以及零件之间的相互位置清晰地表达出来,同时也表达出齿轮的啮合情况、回油槽的形状以及轴承的润滑情况。
左视图可采用外形图或局部视图,主要表达外形。
可以考虑在其上作局部剖视,表达出安装孔的内部结构,以便于标注安装尺寸。
另外,还可用局部视图表达出螺栓台的形状。
建议用A1图幅,1:1比例绘制。
画装配图时应搞清装配体上各个结构及零件的装配关系,下面介绍该减速器的有关结构:1、两轴系结构由于采用直齿圆柱齿轮,不受轴向力,因此两轴均由滚动轴承支承。
轴向位置由端盖确定,而端盖嵌入箱体上对应槽中,两槽对应轴上装有八个零件,如图2-3所示,其尺寸96等于各零件尺寸之和。
为了避免积累误差过大,保证装配要求,轴上各装有一个调整环,装配时修磨该环的厚度g使其总间隙达到要求0.1±0.02。
因此,几台减速器之间零件不要互换,测绘过程中各组零件切勿放乱。
图2-5 端盖内油封结构4、透气装置当减速器工作时,由于磨擦而产生热,箱体内温度就会升高而引起挥发气体和热膨胀,导致箱体内压力增高。
因此,在顶部设计有透气装置,通过通气塞的小孔使箱体内的热量能够排出,从而避免箱体内的压力增高。
一、仔细分析,对所画对象做到心中有数在画装配图之前,要对现有资料进行整理和分析,进一步搞清装配体的用途、性能、结构特点以及各组成部分的相互位置和装配关系,对其它完整形状做到心中有数。
二、确定表达方案根据装配图的视图选择原则,确定表达方案。
对该减速器其表达方案可考虑为:主视图应符合其工作位置,重点表达外形,同时对右边螺栓连接及放油螺塞连接采用局部剖视,这样不但表达了这两处的装配连接关系,同时对箱体右边和下边壁厚进行了表达,而且油面高度及大齿轮的浸油情况也一目了然;左边可对销钉连接及油标结构进行局部剖视,表达出这两处的装配连接关系;上边可对透气装置采用局部剖视,表达出各零件的装配连接关系及该结构的工作情况。
俯视图采用沿结合剖切的画法,将内部的装配关系以及零件之间的相互位置清晰地表达出来,同时也表达出齿轮的啮合情况、回油槽的形状以及轴承的润滑情况。
左视图可采用外形图或局部视图,主要表达外形。
可以考虑在其上作局部剖视,表达出安装孔的内部结构,以便于标注安装尺寸。
另外,还可用局部视图表达出螺栓台的形状。
建议用A1图幅,1:1比例绘制。
画装配图时应搞清装配体上各个结构及零件的装配关系,下面介绍该减速器的有关结构:1、两轴系结构由于采用直齿圆柱齿轮,不受轴向力,因此两轴均由滚动轴承支承。
轴向位置由端盖确定,而端盖嵌入箱体上对应槽中,两槽对应轴上装有八个零件,如图2-3所示,其尺寸96等于各零件尺寸之和。
为了避免积累误差过大,保证装配要求,轴上各装有一个调整环,装配时修磨该环的厚度g使其总间隙达到要求0.1±0.02。
因此,几台减速器之间零件不要互换,测绘过程中各组零件切勿放乱。
图2-3 轴向相关尺寸2、油面观察结构? 通过油面指示片上透明玻璃的刻线,可看到油池中储油的高度。
当储油不足时,应加油补足,保证齿轮的下部浸入油内,从而满足齿轮啮合和轴承的润滑。
油面观察结构的画法见图2-4,垫片厚1mm,剖面可涂黑。
一级直齿减速器装配图画图步骤详解参考图:P198、p25、p15第一步首先估算箱体结构的大概尺寸,箱体长>大齿轮分度圆直径+小齿轮分度圆直径;箱体宽>输出轴全长,然后考虑采用图纸的幅面和绘制的比例,规划画图的布局空间;第二步根据前期绘制的零件图尺寸,先在图纸区域合适位置放置输入轴,输出轴和大、小齿轮的位置,两齿轮须在分度圆处啮合;第三步,根据轴的结构设计,画与各自轴相配合的轴承;第四步,绘制机体内壁线,外壁线,轴承座外端面线机体内壁线距离小齿轮的端面距离为△2≥δ,根据计算取△2=8mm,计算见设计说明书;大齿轮齿顶圆与箱体内壁距离为△1≥δ,取△1=9.6mm,外壁线距离内壁线距离等于壁厚δ=8mm,轴承座外端面线距离箱体内壁的距离l2=δ+C1+C2+8~12mm C1、C2根据轴承端盖连接螺栓直径查表,8~12为区分加工面和非加工面的尺寸余量,取8mm,轴承盖外端面距离轴承座外端面的距离为盖厚e,可查指导书P37页根据结构设计确定;凸台的外壁线距离内壁线l1=δ+C1+C2,第五步,画轴承端盖和密封装置,轴承端盖画法参见P37表,密封装置由于轴承采用油脂润滑,需要设计档油板,结构设计可参见P56图和,也可自由设计结构;轴承透盖与轴颈之间的配合采用毡圈式密封,结构可参考P58图以及P146页附表设计;第六步,按照各构件的计算尺寸和俯视图的映射关系,向上做出正视图部分;机盖、机座肋厚m1=δ1,m=δ,见表,轴承端盖螺钉直径d3,轴承端盖外径D2,机座、机盖壁厚均可按表计算求得,大齿轮外轮廓半径按P73箱体结构设计要求确定;第七步,按照指导书P73凸台结构设计投影方法画出凸台结构,并画出轴承旁连接螺栓间距100-150mm和机盖与机座连接螺栓留出扳手空间,按P74机座底凸缘结构设计机座;按P73绘制小齿轮一端的外轮廓半径,使得外轮廓圆弧超过轴承旁凸台,便于形状的设计;至此,箱体整体外观轮廓设计基本完成;第八步,补画细部结构,如窥视孔盖板,通气器,油标、油塞、定位销、启盖螺钉、吊环、吊钩,结构尺寸见P133介绍;绘制减速器油沟p19结构;第九步,按投影关系画左视图,标注尺寸,完成整图设计.。
一级圆柱齿轮减速器装配图的画法一、仔细分析,对所画对象做到心中有数在画装配图之前,要对现有资料进行整理和分析,进一步搞清装配体的用途、性能、结构特点以及各组成部分的相互位置和装配关系,对其它完整形状做到心中有数。
二、确定表达方案根据装配图的视图选择原则,确定表达方案。
对该减速器其表达方案可考虑为:主视图应符合其工作位置,重点表达外形,同时对右边螺栓连接及放油螺塞连接采用局部剖视,这样不但表达了这两处的装配连接关系,同时对箱体右边和下边壁厚进行了表达,而且油面高度及大齿轮的浸油情况也一目了然;左边可对销钉连接及油标结构进行局部剖视,表达出这两处的装配连接关系;上边可对透气装置采用局部剖视,表达出各零件的装配连接关系及该结构的工作情况。
俯视图采用沿结合剖切的画法,将内部的装配关系以及零件之间的相互位置清晰地表达出来,同时也表达出齿轮的啮合情况、回油槽的形状以及轴承的润滑情况。
左视图可采用外形图或局部视图,主要表达外形。
可以考虑在其上作局部剖视,表达出安装孔的内部结构,以便于标注安装尺寸。
另外,还可用局部视图表达出螺栓台的形状。
建议用A1图幅,1:1比例绘制。
画装配图时应搞清装配体上各个结构及零件的装配关系,下面介绍该减速器的有关结构:1、两轴系结构由于采用直齿圆柱齿轮,不受轴向力,因此两轴均由滚动轴承支承。
轴向位置由端盖确定,而端盖嵌入箱体上对应槽中,两槽对应轴上装有八个零件,如图2-3所示,其尺寸96等于各零件尺寸之和。
为了避免积累误差过大,保证装配要求,轴上各装有一个调整环,装配时修磨该环的厚度g使其总间隙达到要求0.1±0.02。
因此,几台减速器之间零件不要互换,测绘过程中各组零件切勿放乱。
图2-3 轴向相关尺寸2、油面观察结构? 通过油面指示片上透明玻璃的刻线,可看到油池中储油的高度。
当储油不足时,应加油补足,保证齿轮的下部浸入油内,从而满足齿轮啮合和轴承的润滑。
油面观察结构的画法见图2-4,垫片厚1mm,剖面可涂黑。

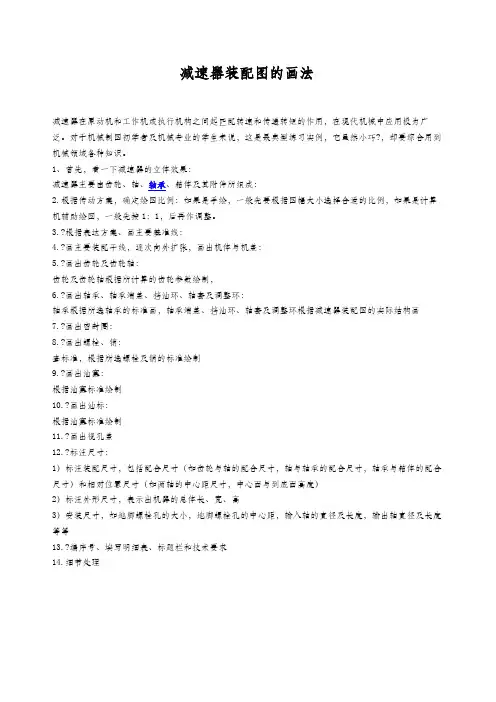

减速器装配图的画法
减速器在原动机和工作机或执行机构之间起匹配转速和传递转矩的作用,在现代机械中应用极为广泛。
对于机械制图初学者及机械专业的学生来说,这是最典型练习实例,它虽然小巧?,却要综合用到机械领域各种知识。

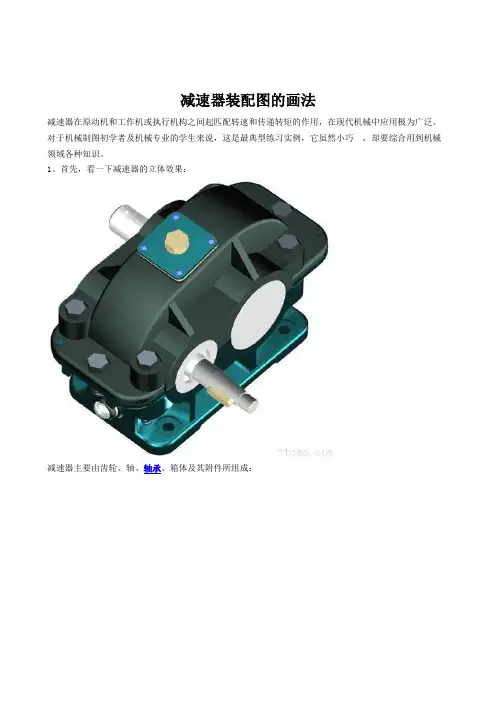

1、首先,看一下减速器的立体效果:
减速器主要由齿轮、轴、轴承、箱体及其附件所组成:
2.根据传动方案,确定绘图比例:如果是手绘,一般先要根据图幅大小选择合适的比例,如果是计算机辅助绘图,一般先按1:1,后再作调整。
3.?根据表达方案、画主要基准线:
4.?画主要装配干线,逐次向外扩张,画出机体与机盖:
5.?画出齿轮及齿轮轴:
齿轮及齿轮轴根据所计算的齿轮参数绘制,
6.?画出轴承、轴承端盖、挡油环、轴套及调整环:
轴承根据所选轴承的标准画,轴承端盖、挡油环、轴套及调整环根据减速器装配图的实际结构画
7.?画出密封圈:
8.?画出螺栓、销:
查标准,根据所选螺栓及销的标准绘制
9.?画出油塞:
根据油塞标准绘制
10.?画出油标:
根据油塞标准绘制
11.?画出视孔盖
12.?标注尺寸:
1)标注装配尺寸,包括配合尺寸(如齿轮与轴的配合尺寸,轴与轴承的配合尺寸,轴承与箱体的配合尺寸)和相对位置尺寸(如两轴的中心距尺寸,中心面与到底面高度)
2)标注外形尺寸,表示出机器的总体长、宽、高
3)安装尺寸,如地脚螺栓孔的大小,地脚螺栓孔的中心距,输入轴的直径及长度,输出轴直径及长度等等
13.?编序号、填写明细表、标题栏和技术要求
14.细节处理。
一级圆柱齿轮减速器装配图的画法一、仔细分析,对所画对象做到心中有数在画装配图之前,要对现有资料进行整理和分析,进一步搞清装配体的用途、性能、结构特点以及各组成部分的相互位置和装配关系,对其它完整形状做到心中有数。
二、确定表达方案根据装配图的视图选择原则,确定表达方案。
对该减速器其表达方案可考虑为:主视图应符合其工作位置,重点表达外形,同时对右边螺栓连接及放油螺塞连接采用局部剖视,这样不但表达了这两处的装配连接关系,同时对箱体右边和下边壁厚进行了表达,而且油面高度及大齿轮的浸油情况也一目了然;左边可对销钉连接及油标结构进行局部剖视,表达出这两处的装配连接关系;上边可对透气装置采用局部剖视,表达出各零件的装配连接关系及该结构的工作情况。
俯视图采用沿结合剖切的画法,将内部的装配关系以及零件之间的相互位置清晰地表达出来,同时也表达出齿轮的啮合情况、回油槽的形状以及轴承的润滑情况。
左视图可采用外形图或局部视图,主要表达外形。
可以考虑在其上作局部剖视,表达出安装孔的内部结构,以便于标注安装尺寸。
另外,还可用局部视图表达出螺栓台的形状。
建议用A1图幅,1:1比例绘制。
画装配图时应搞清装配体上各个结构及零件的装配关系,下面介绍该减速器的有关结构:1、两轴系结构由于采用直齿圆柱齿轮,不受轴向力,因此两轴均由滚动轴承支承。
轴向位置由端盖确定,而端盖嵌入箱体上对应槽中,两槽对应轴上装有八个零件,如图2-3所示,其尺寸96等于各零件尺寸之和。
为了避免积累误差过大,保证装配要求,轴上各装有一个调整环,装配时修磨该环的厚度g使其总间隙达到要求0.1±0.02。
因此,几台减速器之间零件不要互换,测绘过程中各组零件切勿放乱。
图2-3 轴向相关尺寸2、油面观察结构? 通过油面指示片上透明玻璃的刻线,可看到油池中储油的高度。
当储油不足时,应加油补足,保证齿轮的下部浸入油内,从而满足齿轮啮合和轴承的润滑。
油面观察结构的画法见图2-4,垫片厚1mm,剖面可涂黑。
减速器装配图的画法
减速器在原动机和工作机或执行机构之间起匹配转速和传递转矩的作用,在现代机械中应用极为广泛。
对于机械制图初学者及机械专业的学生来说,这是最典型练习实例,它虽然小巧,却要综合用到机械领域各种知识。
1、首先,看一下减速器的立体效果:
减速器主要由齿轮、轴、轴承、箱体及其附件所组成:
2.根据传动方案,确定绘图比例:如果是手绘,一般先要根据图幅大小选择合适的比例,如果是计算机辅助绘图,一般先按1:1,后再作调整。
3. 根据表达方案、画主要基准线:
4. 画主要装配干线,逐次向外扩张,画出机体与机盖:
5. 画出齿轮及齿轮轴:
齿轮及齿轮轴根据所计算的齿轮参数绘制,
6. 画出轴承、轴承端盖、挡油环、轴套及调整环:
轴承根据所选轴承的标准画,轴承端盖、挡油环、轴套及调整环根据减速器装配图的实际结构画
7. 画出密封圈:
8. 画出螺栓、销:
查标准,根据所选螺栓及销的标准绘制
9. 画出油塞:根据油塞标准绘制
10. 画出油标:根据油塞标准绘制
11. 画出视孔盖
12. 标注尺寸:
1)标注装配尺寸,包括配合尺寸(如齿轮与轴的配合尺寸,轴与轴承的配合尺寸,轴承与箱体的配合尺寸)和相对位置尺寸(如两轴的中心距尺寸,中心面与到底面高度)
2)标注外形尺寸,表示出机器的总体长、宽、高
3)安装尺寸,如地脚螺栓孔的大小,地脚螺栓孔的中心距,输入轴的直径及长度,输出轴直径及长度等
等
13. 编序号、填写明细表、标题栏和技术要求
14.细节处理。
一年级直齿减速器装配图画图顺序详解
Company number:【0089WT-8898YT-W8CCB-BUUT-202108】
一级直齿减速器装配图画图步骤详解
(参考图:P198、p25、p15)
第一步首先估算箱体结构的大概尺寸,(箱体长>大齿轮分度圆直径+小齿轮分度圆直径;箱体宽>输出轴全长),然后考虑采用图纸的幅面和绘制的比例,规划画图的布局空间。
第二步根据前期绘制的零件图尺寸,先在图纸区域合适位置放置输入轴,输出轴和大、小齿轮的位置,两齿轮须在分度圆处啮合。
第三步,根据轴的结构设计,画与各自轴相配合的轴承。
第四步,绘制机体内壁线,外壁线,轴承座外端面线
机体内壁线距离小齿轮的端面距离为△2≥δ,根据计算取△2=8mm,(计算见设计说明书);大齿轮齿顶圆与箱体内壁距离为△1≥δ,取△1=9.6mm,
外壁线距离内壁线距离等于壁厚δ=8mm,
轴承座外端面线距离箱体内壁的距离l2=δ+C1+C2+(8~12)mm C1、C2根据轴承端盖连接螺栓直径查表,(8~12)为区分加工面和非加工面的尺寸余量,取8mm,
轴承盖外端面距离轴承座外端面的距离为盖厚e,可查指导书P37页根据结构设计确定。
凸台的外壁线距离内壁线l1=δ+C1+C2,
第五步,画轴承端盖和密封装置,轴承端盖画法参见P37表,密封装置由于轴承采用油脂润滑,需要设计档油板,结构设计可参见P56图和,也可自由设计结构。
轴承透盖与轴颈之间的配合采用毡圈式密封,结构可参考P58图以及P146页附表设计。
第六步,按照各构件的计算尺寸和俯视图的映射关系,向上做出正视图部分。
机盖、机座肋厚m1=δ1,m=δ,见表,轴承端盖螺钉直径d3,轴承端盖外径D2,机座、机盖壁厚均可按表计算求得,大齿轮外轮廓半径按P73箱体结构设计要求确定。
第七步,按照指导书P73凸台结构设计投影方法画出凸台结构,并画出轴承旁连接螺栓(间距100-150mm)和机盖与机座连接螺栓(留出扳手空间),按P74机座底凸缘结构设计机座。
按P73绘制小齿轮一端的外轮廓半径,使得外轮廓圆弧超过轴承旁凸台,便于形状的设计。
至此,箱体整体外观轮廓设计基本完成。
第八步,补画细部结构,如窥视孔盖板,通气器,油标、油塞、定位销、启盖螺钉、吊环、吊钩,结构尺寸见P133介绍。
绘制减速器油沟(p19)结构。
第九步,按投影关系画左视图,标注尺寸,完成整图设计.。
