脉宽调制电路

脉宽调制电路故障分析实例【摘要】本文介绍了一则关于脉宽调制电路故障分析实例的故障案例。

首先介绍了背景知识，然后描述了故障现象，包括具体表现和影响。

接着详细列出了故障排除步骤，分析了可能的故障原因，并探讨了解决方案。

最后对整个故障分析实例进行了总结。

通过本文的分析，读者可以了解到脉宽调制电路故障排查的一般步骤和方法，帮助读者更好地解决类似问题。

本文不仅适用于电子工程师，也可供其他领域对脉宽调制电路感兴趣的人参考学习。

【关键词】脉宽调制电路、故障分析、故障现象、故障排除、故障原因、解决方案、总结。

1. 引言1.1 脉宽调制电路故障分析实例脉宽调制电路在电子设备中起着至关重要的作用，它可以控制信号的频率和占空比，从而实现对电路的精准控制。

由于电路中的元器件老化、环境因素等原因，脉宽调制电路也可能出现故障。

本文将通过一个实例来介绍脉宽调制电路故障分析的过程。

脉宽调制电路故障的表现形式可能有很多种，比如输出信号波形异常、频率偏移、电路不稳定等。

在遇到这些问题时，首先需要进行故障现象的描述和记录，以便后续的故障分析和处理。

接下来，我们将介绍故障排除的步骤，包括检查电路连接是否良好、测量电路的各个参数、使用示波器进行波形分析等。

通过系统的排除步骤，可以逐步缩小故障范围，找到具体的故障部件。

在找到故障部件后，需要进一步分析故障原因，可能是元器件损坏、电路设计错误等。

我们将探讨解决方案，是更换损坏的元器件，还是调整电路设计等。

通过对脉宽调制电路故障的分析实例，我们可以总结出一些故障处理的经验和教训，为以后类似问题的处理提供参考。

希望本文能对读者在实际工作中遇到类似问题时有所帮助。

2. 正文2.1 背景介绍脉宽调制（PWM）是一种常见的调制技术，广泛应用于电力电子和通信系统中。

PWM技术通过控制信号的脉冲宽度来调整输出信号的幅度，从而实现对电路的精确控制。

脉宽调制电路通常包括比较器、错误放大器和脉冲生成器等部件，它们协同工作以保证输出信号的稳定性和准确性。

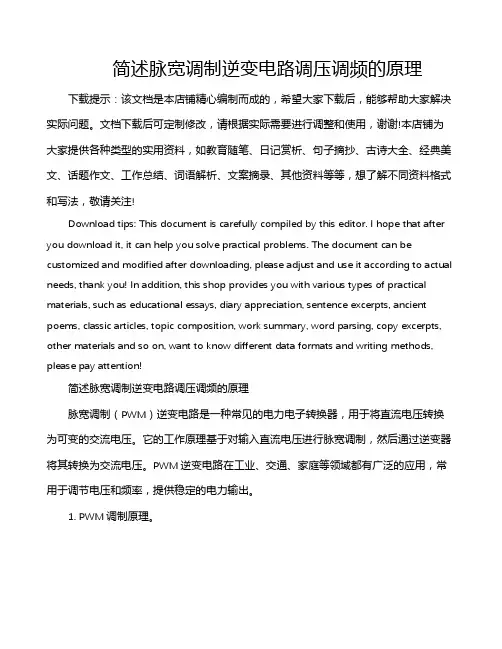

简述脉宽调制逆变电路调压调频的原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!简述脉宽调制逆变电路调压调频的原理脉宽调制（PWM）逆变电路是一种常见的电力电子转换器，用于将直流电压转换为可变的交流电压。

脉宽调制电路故障分析实例【摘要】本文主要介绍了脉宽调制电路的故障分析实例。

首先从原理及工作原理入手，详细描述了脉宽调制电路的工作原理。

接着分析了故障现象并提出了故障排除步骤和故障原因分析。

最后介绍了针对不同故障的修复方法。

在结论部分总结了脉宽调制电路故障分析实例，讨论了在工作中的应用价值，以及未来发展趋势。

通过本文的阐述，读者能够深入了解脉宽调制电路的故障分析方法，为工程师在实际工作中提供一定的帮助和启发。

【关键词】脉宽调制电路、故障分析、原理、工作原理、故障现象、故障排除步骤、故障原因分析、故障修复方法、总结、应用价值、未来发展趋势1. 引言1.1 脉宽调制电路故障分析实例脉宽调制电路是一种常见的电路设计，用于调制和解调数字信号。

在电子设备中广泛应用，特别是在通讯系统和数字控制系统中。

由于各种原因，脉宽调制电路可能会出现故障，导致设备无法正常工作。

本文将以一个实际案例为例，介绍脉宽调制电路的故障分析过程。

在实际工作中，脉宽调制电路可能会出现各种故障现象，例如输出信号失真、频率偏移、干扰等。

当遇到这些问题时，需要进行系统的故障排除步骤，包括检查电路连接、测量信号波形、分析信号频谱等。

通过逐步排除可能的故障原因，可以找到根本问题并采取相应的修复措施。

故障原因可能包括电路元件损坏、线路连接错误、环境干扰等多种因素。

在分析故障原因时，需要结合实际情况和专业知识进行综合判断。

根据具体情况选择合适的修复方法，例如更换损坏元件、重新连接电路等。

通过此实例，我们可以总结出脉宽调制电路故障分析的一般步骤和方法。

也可以探讨脉宽调制电路在实际工作中的应用价值和未来发展趋势。

希望本文能为读者对脉宽调制电路故障分析提供一些参考，以便更好地应对类似问题。

2. 正文2.1 原理及工作原理脉宽调制（PWM）是一种常见的调制技术，它通过调节信号的脉冲宽度来实现对信号的调制。

在脉宽调制电路中，通常会有一个比较器用来比较输入信号和一个基准信号，然后输出一个脉冲宽度与输入信号差值成正比的PWM信号。

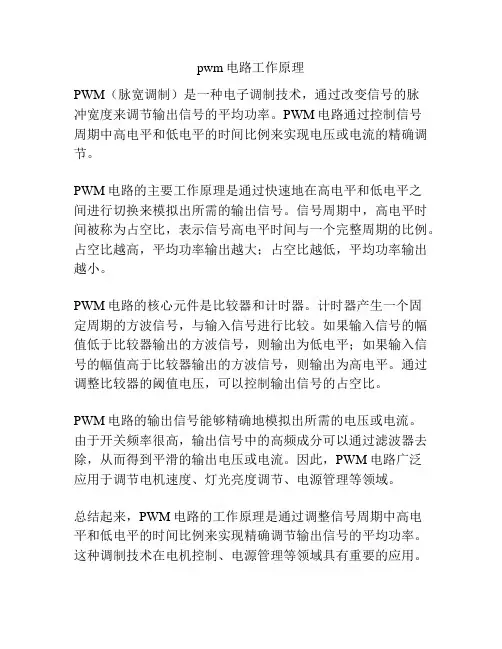

pwm电路工作原理
PWM（脉宽调制）是一种电子调制技术，通过改变信号的脉
冲宽度来调节输出信号的平均功率。

PWM电路通过控制信号
周期中高电平和低电平的时间比例来实现电压或电流的精确调节。

PWM电路的主要工作原理是通过快速地在高电平和低电平之
间进行切换来模拟出所需的输出信号。

信号周期中，高电平时间被称为占空比，表示信号高电平时间与一个完整周期的比例。

占空比越高，平均功率输出越大；占空比越低，平均功率输出越小。

PWM电路的核心元件是比较器和计时器。

计时器产生一个固
定周期的方波信号，与输入信号进行比较。

如果输入信号的幅值低于比较器输出的方波信号，则输出为低电平；如果输入信号的幅值高于比较器输出的方波信号，则输出为高电平。

通过调整比较器的阈值电压，可以控制输出信号的占空比。

PWM电路的输出信号能够精确地模拟出所需的电压或电流。

由于开关频率很高，输出信号中的高频成分可以通过滤波器去除，从而得到平滑的输出电压或电流。

因此，PWM电路广泛
应用于调节电机速度、灯光亮度调节、电源管理等领域。

总结起来，PWM电路的工作原理是通过调整信号周期中高电
平和低电平的时间比例来实现精确调节输出信号的平均功率。

这种调制技术在电机控制、电源管理等领域具有重要的应用。

直流电源，即将能量回馈给电源。
PWM功率转换电路 简单不可逆PWM控制电路
+
ED
VD1
M
ua, ia
E
ua
- ia
+
C
E Ua
ub
V
ED
VD2
ia
PWM功率转换电路 制动不可逆PWM控制电路
+E -
C
V1
ub1
1
4
VD1
ub1
ub2
ub1=-ub2
V1
VD2
V1
O
τ
T
t
A
M
B
ED
ia
V2
ia,u
7
9 15 CP
Uc
&
PWM功率转换电路 简单不可逆PWM控制电路
分析可逆和不可逆PWM系统时首先作如下假定： （1）大功率晶体管时无惯性器件，即忽略其开关过
程所需的时间。 (2) 脉宽调制的开关周期T远小于电动机的时间常
数，即忽略PWM控制的传递延迟对系统响应特性的 影响。在一个开关周期中，电动机转速变化很小， 可把反电动势ED看作常数处理。 （3）电枢回路用电阻R，电感L和反电动势ED等效 表示。忽略电源内阻，认为在不同工作状态下电源 电压E为常数。 （4）当电动机的平均电磁转矩TM=KTIa和负载转 矩TL相平衡时，系统工作在准稳定工作状态，这时 电枢电流Ia呈现周期性脉动变化。
PWM功率转换电路 简单不可逆PWM控制电路
几个概念：
可逆和不可逆：可逆就是电机即可正转也可反转；不可 逆就是电机只能一个方向转动，体现在电路上就是直 流电源与电机连接固定。
反电动势：是电机转动产生的，与转速有关。 自感电动势：流过电枢电感电流变化产生的，其值为 L dia

UC3842AN脉宽调制集成电路图UC3842AN是一块PWM脉宽调制集成电路，广泛应用于DVD、VCD、SVCD影碟机，计算机及其显示器系统以及其他各种家用电器的开关电源电路中。

1.功能特点
UC3842AN集成电路内含脉冲信号发生器、稳压电路、脉冲宽度调整电路、电压和电流检测电路等。

其集成块的内电路方框图及典型应用电路如图1-1所示。

图1-1UC3842AN集成块的内电路方框图及典型应用电路图
2.脚功能及数据
UC3842AN 集成电路有SOP-8和DIP-8两种封装形式，两者的区别仅是安装(封装)尺寸不同。

除此之外，它们之间可以互换。

UC3842AN 集成电路的弓脚功能及数据见表1-2所列。

表1-2 UC3842AN集成电路的引脚功能及数据3.代换型号
UC3842 集成电路在计算机显示器上应用较多，它们中间许多不同的前缀集成电路均可用来代换UC3842，例如:MC3842、CW3842、IC3842、KA3842、IP3842、SC3842、W3842、UA3842、UC3842N等。

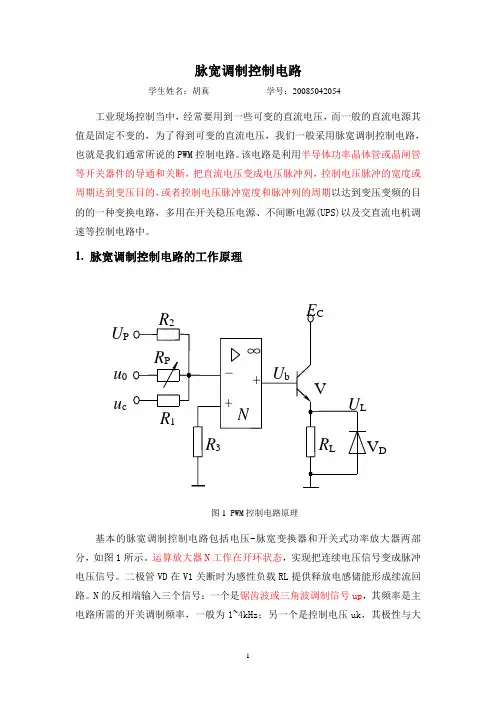

脉宽调制控制电路学生姓名：胡真 学号：20085042054工业现场控制当中，经常要用到一些可变的直流电压，而一般的直流电源其值是固定不变的，为了得到可变的直流电压，我们一般采用脉宽调制控制电路，也就是我们通常所说的PWM 控制电路。

该电路是利用半导体功率晶体管或晶闸管等开关器件的导通和关断，把直流电压变成电压脉冲列，控制电压脉冲的宽度或周期达到变压目的，或者控制电压脉冲宽度和脉冲列的周期以达到变压变频的目的的一种变换电路，多用在开关稳压电源、不间断电源(UPS)以及交直流电机调速等控制电路中。

1. 脉宽调制控制电路的工作原理图1 PWM 控制电路原理基本的脉宽调制控制电路包括电压-脉宽变换器和开关式功率放大器两部分，如图1所示。

运算放大器N 工作在开环状态，实现把连续电压信号变成脉冲电压信号。

二极管VD 在V1关断时为感性负载RL 提供释放电感储能形成续流回路。

N 的反相端输入三个信号：一个是锯齿波或三角波调制信号up ，其频率是主电路所需的开关调制频率，一般为1~4kHz ；另一个是控制电压uk ，其极性与大U u 0 u cD小随时可变； 再一个是负偏置电压u0，其作用是在Uc ＝0时通过Rp 的调节使比较器的输出电压Ub 为宽度相等的正负方波。

当Uc>0时，锯齿波过零的时间提前，结果在输出端得到正半波比负半波窄的调制方波。

当Uc<0时，锯齿波过零的时间后移，结果在输出端得到正半波比负半波宽的调制方波。

图2 PWM 控制负载的波形图PWM 信号加到主控电路的开关管V 的基极时，负载RL 两端电压uL 的波形如图2所示。

显然，通过PWM 控制改变开关管在一个开关周期T 内的导通时间τ的长短，就可实现对RL 两端平均电压UL 大小的控制。

2. 典型脉宽调制电路2.1. 对脉宽调制器的基本要求（1）死区要小，调宽脉冲的前后沿的斜率要大，也就是比较器的灵敏度要足够高。

（2）在设计实际电路时，应使其简单、可靠，且不受外界干扰。

PWM脉宽调制变频电路
在图4-2b、c两种电路结构中，因采用不可控整流 器，功率因数高。而在图4-2a电路中，由于采用可控 整流，输出电压有换相电压降产生，谐波的无功功率 使得输入端功率因数降低。在图4-2a、b两种电路结构 中，独立的调压调频环节使之容易分开调试，但系统 的动态反应慢。图4-2c所示的电路结构则具有动态响 应快，功率因数高的特点。
PWM脉宽调制变频电路
变频器的分类与交—直—交变频器 的结构框图。图4-1a所示的交—交变频器在结构上没有 明显的中间滤波环节，来自电网的交流电被直接变换为 电压、频率均可调的交流电，所以称为直接变频器。而 图4-1b所示的交—直—交变频器有明显的中间滤波环节， 其工作时首先把来自电网的交流电变换为直流电，经过 中间滤波环节之后，再通过逆变器变换为电压、频率均 可调的交流电，故又称为间接变频器。
图4-10 分段同步调制
PWM脉宽调制变频电路
4.1.2 SPWM波形的开关点算法
在SPWM系统中，通常是利用三角载波与正弦参 考波进行比较以确定逆变器功率器件的开关时刻， 从而控制逆变器输出可调正弦波形。这一功能可由 模拟电子电路、数字电子电路、专用的大规模集成 电路等装置来实现，也可由计算机编程实现。SPWM 系统开关点的算法，主要分为两类：一是采样法， 二是最佳法。
形成不可调的直流电压Ud。而逆变环节则以六只功率开关
器件和辅助元件构成，这些开关器件可以选用功率晶体管 GTR，功率场效应晶体管MOSFET，绝缘门极晶体管IGBT等。 控制逆变器中的功率开关器件按一定规律导通或断开，逆 变器的输出侧即可获得一系列恒幅调宽的输出交流电压， 该电压为可调频、可调压的交流电——VVVF。
PWM脉宽调制变频电路
4.1.1 PWM脉宽调制原理

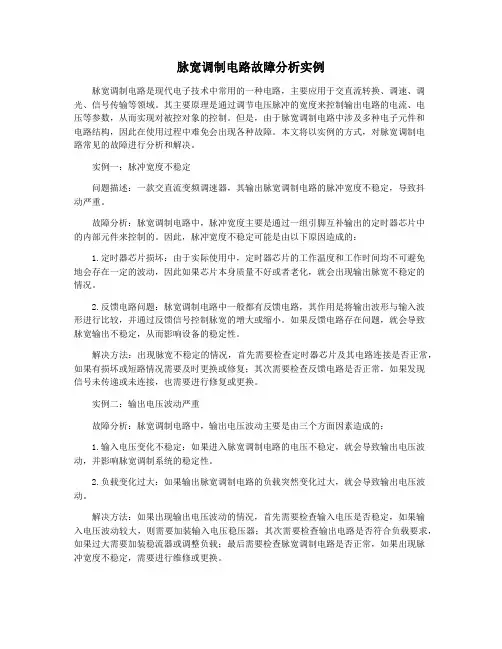

脉宽调制电路故障分析实例脉宽调制电路是现代电子技术中常用的一种电路，主要应用于交直流转换、调速、调光、信号传输等领域。

其主要原理是通过调节电压脉冲的宽度来控制输出电路的电流、电压等参数，从而实现对被控对象的控制。

但是，由于脉宽调制电路中涉及多种电子元件和电路结构，因此在使用过程中难免会出现各种故障。

本文将以实例的方式，对脉宽调制电路常见的故障进行分析和解决。

实例一：脉冲宽度不稳定问题描述：一款交直流变频调速器，其输出脉宽调制电路的脉冲宽度不稳定，导致抖动严重。

故障分析：脉宽调制电路中，脉冲宽度主要是通过一组引脚互补输出的定时器芯片中的内部元件来控制的。

因此，脉冲宽度不稳定可能是由以下原因造成的：1.定时器芯片损坏：由于实际使用中，定时器芯片的工作温度和工作时间均不可避免地会存在一定的波动，因此如果芯片本身质量不好或者老化，就会出现输出脉宽不稳定的情况。

2.反馈电路问题：脉宽调制电路中一般都有反馈电路，其作用是将输出波形与输入波形进行比较，并通过反馈信号控制脉宽的增大或缩小。

如果反馈电路存在问题，就会导致脉宽输出不稳定，从而影响设备的稳定性。

解决方法：出现脉宽不稳定的情况，首先需要检查定时器芯片及其电路连接是否正常，如果有损坏或短路情况需要及时更换或修复；其次需要检查反馈电路是否正常，如果发现信号未传递或未连接，也需要进行修复或更换。

实例二：输出电压波动严重故障分析：脉宽调制电路中，输出电压波动主要是由三个方面因素造成的：1.输入电压变化不稳定：如果进入脉宽调制电路的电压不稳定，就会导致输出电压波动，并影响脉宽调制系统的稳定性。

2.负载变化过大：如果输出脉宽调制电路的负载突然变化过大，就会导致输出电压波动。

解决方法：如果出现输出电压波动的情况，首先需要检查输入电压是否稳定，如果输入电压波动较大，则需要加装输入电压稳压器；其次需要检查输出电路是否符合负载要求，如果过大需要加装稳流器或调整负载；最后需要检查脉宽调制电路是否正常，如果出现脉冲宽度不稳定，需要进行维修或更换。

信号脉宽调制 电路
PWM电路的输出信号可以通过滤波电路进行平滑处理，得到与输入信号Vin幅度相关的 模拟信号。PWM技术在电机控制、音频放大、LED调光等领域广泛应用，可以实现高效的模 拟信号调制和控制。
需要注意的是，上述示意图中的电路仅为基本的PWM电路，实际应用中可能会有更复杂 的电路结构和控制方式，以满足具体的需求和性能要求。

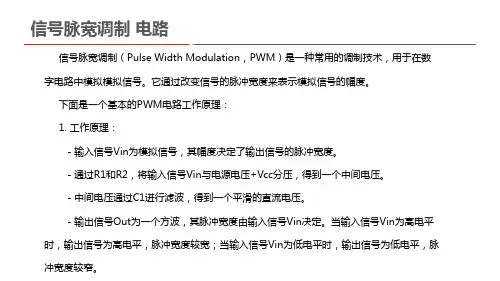

信号脉宽调制 电路
信号脉宽调制（Pulse Wi来自th Modulation，PWM）是一种常用的调制技术，用于在数 字电路中模拟模拟信号。它通过改变信号的脉冲宽度来表示模拟信号的幅度。
下面是一个基本的PWM电路工作原理： 1. 工作原理：
- 输入信号Vin为模拟信号，其幅度决定了输出信号的脉冲宽度。 - 通过R1和R2，将输入信号Vin与电源电压+Vcc分压，得到一个中间电压。 - 中间电压通过C1进行滤波，得到一个平滑的直流电压。 - 输出信号Out为一个方波，其脉冲宽度由输入信号Vin决定。当输入信号Vin为高电平 时，输出信号为高电平，脉冲宽度较宽；当输入信号Vin为低电平时，输出信号为低电平，脉 冲宽度较窄。

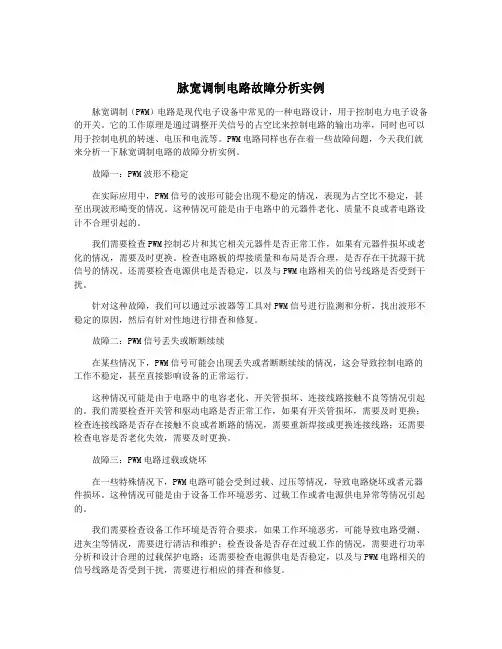

脉宽调制电路故障分析实例脉宽调制（PWM）电路是现代电子设备中常见的一种电路设计，用于控制电力电子设备的开关。

它的工作原理是通过调整开关信号的占空比来控制电路的输出功率，同时也可以用于控制电机的转速、电压和电流等。

PWM电路同样也存在着一些故障问题，今天我们就来分析一下脉宽调制电路的故障分析实例。

故障一：PWM波形不稳定在实际应用中，PWM信号的波形可能会出现不稳定的情况，表现为占空比不稳定，甚至出现波形畸变的情况。

这种情况可能是由于电路中的元器件老化、质量不良或者电路设计不合理引起的。

我们需要检查PWM控制芯片和其它相关元器件是否正常工作，如果有元器件损坏或老化的情况，需要及时更换。

检查电路板的焊接质量和布局是否合理，是否存在干扰源干扰信号的情况。

还需要检查电源供电是否稳定，以及与PWM电路相关的信号线路是否受到干扰。

针对这种故障，我们可以通过示波器等工具对PWM信号进行监测和分析，找出波形不稳定的原因，然后有针对性地进行排查和修复。

故障二：PWM信号丢失或断断续续在某些情况下，PWM信号可能会出现丢失或者断断续续的情况，这会导致控制电路的工作不稳定，甚至直接影响设备的正常运行。

这种情况可能是由于电路中的电容老化、开关管损坏、连接线路接触不良等情况引起的。

我们需要检查开关管和驱动电路是否正常工作，如果有开关管损坏，需要及时更换；检查连接线路是否存在接触不良或者断路的情况，需要重新焊接或更换连接线路；还需要检查电容是否老化失效，需要及时更换。

故障三：PWM电路过载或烧坏在一些特殊情况下，PWM电路可能会受到过载、过压等情况，导致电路烧坏或者元器件损坏。

这种情况可能是由于设备工作环境恶劣、过载工作或者电源供电异常等情况引起的。

我们需要检查设备工作环境是否符合要求，如果工作环境恶劣，可能导致电路受潮、进灰尘等情况，需要进行清洁和维护；检查设备是否存在过载工作的情况，需要进行功率分析和设计合理的过载保护电路；还需要检查电源供电是否稳定，以及与PWM电路相关的信号线路是否受到干扰，需要进行相应的排查和修复。

-----WORD格式--可编辑--专业资料-------完整版学习资料分享----脉宽调制(PWM)控制电路在一些变频控制系统中，要求在调频的同时调节电压，如在变频调速系统中要求逆变器输出电压随频率的改变而改变，以防止电动机出现过励磁或欠励磁现象；在中频感应加热炉的频率控制时也要求相应改变电压。

控制输出电压变化最理想的方法是脉宽调制。

脉宽调制控制电路(PWM)是通过调节控制电压脉冲的宽度和脉冲列的周期来控制输出电压和频率。

通过利用PWM信号触发可关断晶闸管(GT())或功率晶体管等开关器件的导通和关断，把直流电压变为电压脉冲列。

在逆变器中采用PWM控制，可以同时完成调频和调压的任务。

PWM广泛应用于开关电源、不间断电源、直流电机调速、交流电机变频调速和中频炉电源控制等领域。

4．5．1 脉宽调制控制电路的基本原理脉宽调制控制电路的基本构成和工作原理等叙述如下一、PWM 的基本电路基本的脉宽调制控制电路由电压—脉宽转换器和开关功率放大器组成．其组成原理如图4-5-1所示。

电压一脉宽转换器的核心是运算放大器(比较器)。

运算放大器A输入信号有调制信号Tu(其频率为主电路所需的开关调制频率)、负偏置电压Pu、控制电压信号Cu。

由于运算放大器为开环，因此，该比较器的输出仅取决于输入方向的两个极限位(取决于)(PTcuuu+-的正负)，此输出经开关功率放大器输出到触发脉冲列逆变器。

如图4-5-1所示，调制电压Tu为锯齿波，当控制电压Cu>PCuu+时，运算放大器的输出为低电平，如图(b)所示；反之，当Cu<PCuu+时，运算放大器的输出为高电平，(如图(c)所示)。

图4-5-1 脉宽调制控制电路组成原理图图4-5-4 脉冲调制波形图。

脉宽调制电路故障分析实例脉宽调制（PWM）电路是一种常见的电子电路，在各种电源控制、电机驱动、通信系统等领域得到广泛应用。

由于各种原因，PWM电路可能会出现故障。

本文将给出一个脉宽调制电路故障分析的实例。

故障描述：一个PWM电路控制一个直流马达的转速。

马达的转速可以通过改变PWM信号的占空比来调节。

最近发现马达的转速不再可调，而且始终保持在最大转速，无法停止。

故障分析：我们需要检查PWM信号的发生器部分。

这个部分可以是多种形式的，例如555定时器、微控制器等。

通过检查与PWM信号产生有关的元件和电路部分，可以判断是否存在故障。

在本例中，我们假设PWM信号的发生器是一个555定时器。

我们需要检查以下几个方面：1. 电源电压：检查555定时器的电源电压是否正常。

如果电压偏高或偏低，可能会导致马达一直处于最大转速状态。

2. 时钟信号：检查555定时器的时钟信号。

通过示波器，可以检查是否有正常的时钟信号输出。

如果没有时钟信号，可能是由于发生器损坏或外部时钟信号问题导致的。

3. 脉宽调节电压：检查555定时器的脉宽调节电压。

通过示波器或万用表，可以检查该电压是否在正常范围内。

如果脉宽调节电压不正确，可能导致占空比一直保持在最大值。

如果以上步骤都没有问题，那么故障可能是由于PWM信号的输出部分引起的。

在本例中，PWM信号通过一个晶体管放大电路驱动马达。

我们需要检查以下几个方面：1. 晶体管：检查晶体管是否正常工作。

可以通过测量晶体管的基极电压和集电极电压来判断。

如果晶体管工作不正常，可能会导致PWM信号无法正常驱动马达。

2. 马达：检查马达是否正常。

可以通过直流电压表或电流表来检查马达的电压和电流是否正常。

如果马达本身有故障，可能导致转速无法调节。

三、PWM功率转换电路


根据调制脉冲的极性可分为单极式和双 极式调制两种； 根据载波信号和基准信号的频率之间的 关系，又可分为同步式和异步式两种。
(三) H型双极式可逆PWM控制电路

H型控制电路在控制方式上分双极式、 单极式和受限单极式三种。
E
ub1,ub4
O τ T t
ub1
V1
1
VD1
uP
uP
uP
O uP+uk+u
0
O t uP+uk+u
0
O t uP+uk+u
0
t
O
t
O
t
O
t
ub O τ
ub
ub
τ
T
a)
t
O
T
b)
tOΒιβλιοθήκη τ T c)t图9-9 锯齿波脉宽调制波形图
uk 1 1 T 2 u km

式中 ukm——控制信号uk的最大值。
uL E UL O

采用正弦波调制后的输出电压脉冲UAB具 有以下特点：在半个周期内，两边的脉 冲宽度小，中间的脉冲宽度大，各脉冲 的宽度基本上按正弦分布。它比单极性 直流脉宽调制的输出电压波形更接近于 正弦。

定义载波频率fp与调制波频率fk之比为载 波比N，即N=fp/fk。用三角波up幅值Upm 与正弦波uk幅值Ukm之比m=Upm/Ukm表示 调节脉冲宽度的能力，m愈大，uk幅值就 愈小，则等高不等宽脉冲宽度变窄，输 出电压减小。根据载波比的变化与否可 分为同步式调制控制与异步式调制控制。
（一）同步式调制控制


在同步式调制控制方式中，N为常数，即变频 时控制电路的三角载波频率与正弦调制波的频 率要同步变化，从而保持脉宽调制信号波形数 和相位不变。如果取N等于3的倍数，则同步 调制控制能保证逆变器输出波形的正、负半波 始终保持对称，对于三相逆变器能严格保证三 相输出波形间具有互差120°的对称关系。 但是，当输出频率很低时，由于相邻两脉冲间 的间距增大，谐波会显著增加，使负载电动机 产生较大的脉动转矩和较强的噪声，这是同步 式调制控制方式的主要缺点。

脉宽调制电路故障分析实例脉宽调制（PWM）电路是一种常见的电路形式，广泛应用于各种电子设备中。

它通过控制脉冲宽度来调节输出信号的幅度，从而可以实现对电子设备的精确控制。

由于电子设备中的PWM电路复杂性较高，因此故障的出现也较为常见。

本文将结合一个实例，介绍PWM电路的故障分析及解决方法。

故障描述：某工厂的一台自动化流水线设备出现了故障，经过初步排查发现是设备中的PWM电路出现了故障。

具体表现是设备无法准确地控制输送带的速度，导致生产效率下降。

工程师们随即对设备进行了维修，但是问题并没有得到彻底解决。

所以，我们需要对PWM电路进行故障分析，找出根本原因并进行修复。

故障分析：1.检查输入电压：工程师们对设备的输入电压进行了检查。

输入电压的不稳定会导致PWM电路的工作异常，从而影响设备的正常运行。

通过使用示波器检测输入电压，在正常工作状态下应该能看到一个稳定的方波信号。

但检测结果显示，输入电压呈现出明显的波动，说明可能存在电源供电不稳定的问题。

为了解决这个问题，工程师们对电源进行了重新的布线和连接，并增加了稳压电源，以确保设备正常工作时的稳定电压输入。

2.检查PWM信号：接下来，工程师们对PWM信号进行了检查。

PWM信号是由一定频率的脉冲信号组成的，它的宽度决定了输出信号的幅度。

通过使用示波器检测PWM信号的频率和占空比，可以判断PWM电路是否工作正常。

在实际测试中，工程师们发现PWM信号的频率和占空比出现了明显的不稳定，说明PWM电路存在异常。

经过进一步检查，他们发现是PWM发生器内部的元件出现了老化或损坏，导致了PWM信号的不稳定。

为了解决这个问题，工程师们更换了PWM发生器，并对其周围的元件进行了全面的检查和维护。

故障修复：经过以上的故障分析和检查，工程师们最终成功地找出了PWM电路故障的根本原因，并进行了修复。

经过重新调试和测试，设备的控制系统恢复正常，生产效率也得到了提升。

在实际的工程实践中，故障分析和解决需要工程师们具备丰富的经验和专业知识。

TL494脉宽调制控制电路TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。

TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。

其主要特性如下：主要特征集成了全部的脉宽调制电路。

片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。

内置误差放大器。

内止5V参考基准电压源。

可调整死区时间。

内置功率晶体管可提供500mA的驱动能力。

推或拉两种输出方式。

TL494外形图 TL494引脚图工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。

功率输出管Q1和Q2受控于或非门。

当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。

当控制信号增大，输出脉冲的宽度将减小。

参见图2。

TL494脉冲控制波形图控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。

死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。

当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。

脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。

两个误差放大器具有从-0.3V到（Vcc-2.0）的共模输入范围，这可能从电源的输出电压和电流察觉得到。

误差放大器的输出端常处于高电平，它与脉冲宽度调制器的反相输入端进行“或”运算，正是这种电路结构，放大器只需最小的输出即可支配控制回路。

TL494脉宽调制控制电路TL494脉宽调制控制电路TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。

TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。

其主要特性如下：主要特征集成了全部的脉宽调制电路。

片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。

内置误差放大器。

内止5V参考基准电压源。

可调整死区时间。

内置功率晶体管可提供500mA的驱动能力。

推或拉两种输出方式。

TL494外形图 TL494引脚图工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。

功率输出管Q1和Q2受控于或非门。

当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。

当控制信号增大，输出脉冲的宽度将减小。

参见图2。

TL494脉冲控制波形图控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。

死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。

当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。

脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V 变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。

两个误差放大器具有从-0.3V到（Vcc-2.0）的共模输入范围，这可能从电源的输出电压和电流察觉得到。

误差放大器的输出端常处于高电平，它与脉冲宽度调制器的反相输入端进行“或”运算，正是这种电路结构，放大器只需最小的输出即可支配控制回路。
