涵洞防水层、保护层技术交底

涵洞沉降缝及防水层技术交底一、背景涵洞为公路交通建设中的重要配套工程，通常位于高速公路、城市道路等交通要道上。

随着社会发展和城市化进程加速，涵洞建设越来越多，也对涵洞建设质量提出了更高的要求。

而涵洞建设中涉及的沉降缝及防水层的设计施工，也是影响涵洞质量和使用寿命的关键环节。

本文将对涵洞沉降缝及防水层的技术交底进行详细阐述，以实现涵洞建设的高质量完工。

二、涵洞沉降缝设计和施工涵洞的沉降缝设计是为了解决地面和涵洞的沉降不一致，避免涵洞在沉降不平衡时发生结构破坏。

沉降缝的施工应坚持“精、细、严、实”的原则，具体包括以下内容：1.沉降缝的位置应选择在伸缩缝位移的最大值处，以缩小位移量，同时也应与桥梁、隧道的连接处要对接好，以减小结构变形。

2.沉降缝的材料及尺寸应根据实际情况灵活选择，同时还要注意控制温度差和位移量的大小，以确保沉降缝的正常工作。

3.各组沉降缝之间应保证有足够的接触面积，以确保良好的传力效果。

4.沉降缝的安装和固定应注意接缝的平整性，且与涵洞墙体的整体施工要保持一致，以保证涵洞总体的美观性和安全性。

三、涵洞防水层设计和施工涵洞防水层的设计和施工有着非常重要的意义，可以有效地防止地下水、雨水渗透进入涵洞内部，保障涵洞的安全使用。

防水层施工应从以下方面入手：1.材料选择：防水层有多种材料可选择，如卷材、涂料等。

应根据实际需要选取材料，并注意材料之间的兼容性和可靠性。

2.防水层厚度：应根据施工环境和实际要求，确认防水层的最佳厚度，避免过薄或过厚的情况出现。

3.施工工艺：防水层的施工应该要杜绝裂缝、断点的存在，同时要保证作业面的平整性和接头的牢固性。

4.防水层的检验：防水层施工后应进行检验，确认其质量和完整性，以满足使用和使用寿命的要求。

四、涵洞沉降缝和防水层的质量控制涵洞沉降缝和防水层的质量控制直接影响到涵洞使用寿命和安全性。

在施工过程中，应加强质量控制，确保涵洞沉降缝和防水层的质量，具体包括以下措施：1.对施工工艺进行质量监控，加强现场监测和管理，防止建筑材料的损耗和浪费。

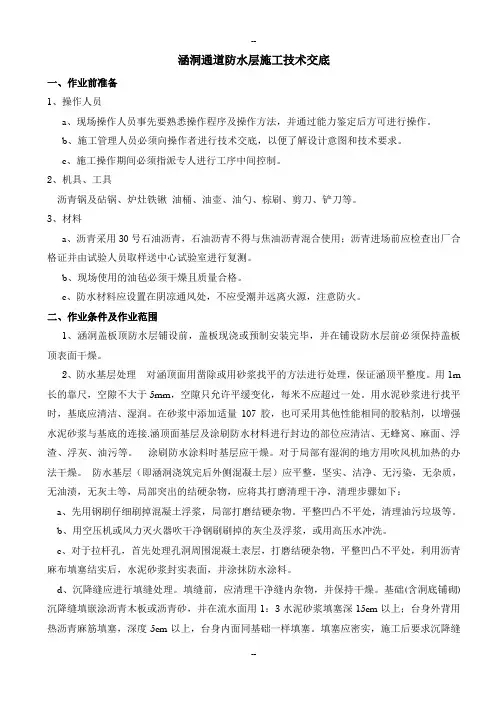

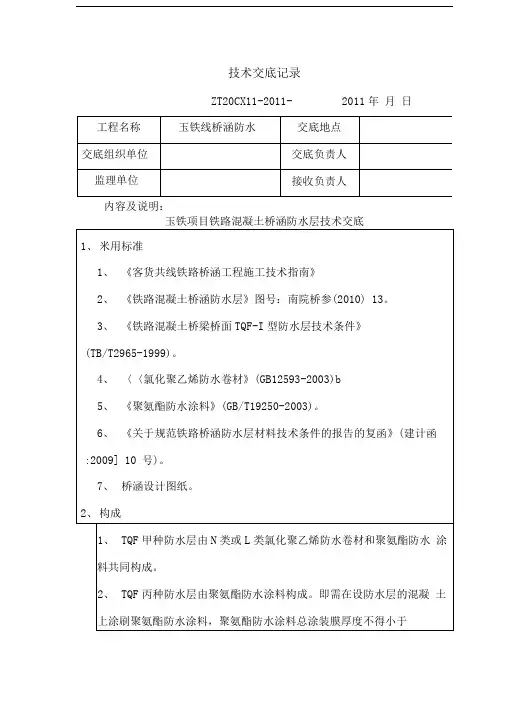

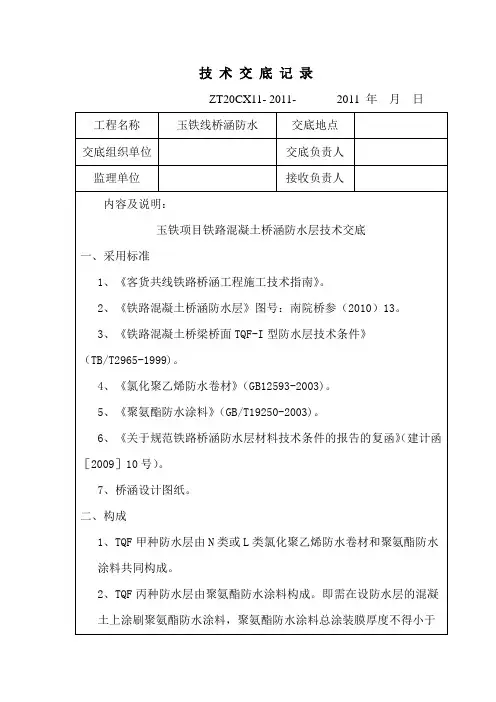

涵洞通道防水层施工技术交底一、作业前准备1、操作人员a、现场操作人员事先要熟悉操作程序及操作方法，并通过能力鉴定后方可进行操作。

b、施工管理人员必须向操作者进行技术交底，以便了解设计意图和技术要求。

c、施工操作期间必须指派专人进行工序中间控制。

2、机具、工具沥青锅及砧锅、炉灶铁锹油桶、油壶、油勺、棕刷、剪刀、铲刀等。

3、材料a、沥青采用30号石油沥青，石油沥青不得与焦油沥青混合使用；沥青进场前应检查出厂合格证并由试验人员取样送中心试验室进行复测。

b、现场使用的油毡必须干燥且质量合格。

c、防水材料应设置在阴凉通风处，不应受潮并远离火源，注意防火。

二、作业条件及作业范围1、涵洞盖板顶防水层铺设前，盖板现浇或预制安装完毕，并在铺设防水层前必须保持盖板顶表面干燥。

2、防水基层处理对涵顶面用凿除或用砂浆找平的方法进行处理，保证涵顶平整度。

用1m 长的靠尺，空隙不大于5mm，空隙只允许平缓变化，每米不应超过一处。

用水泥砂浆进行找平时，基底应清洁、湿润。

在砂浆中添加适量107胶，也可采用其他性能相同的胶粘剂，以增强水泥砂浆与基底的连接.涵顶面基层及涂刷防水材料进行封边的部位应清洁、无蜂窝、麻面、浮渣、浮灰、油污等。

涂刷防水涂料时基层应干燥。

对于局部有湿润的地方用吹风机加热的办法干燥。

防水基层（即涵洞浇筑完后外侧混凝土层）应平整，坚实、洁净、无污染，无杂质，无油渍，无灰土等，局部突出的结硬杂物，应将其打磨清理干净，清理步骤如下：a、先用钢刷仔细刷掉混凝土浮浆，局部打磨结硬杂物。

平整凹凸不平处，清理油污垃圾等。

b、用空压机或风力灭火器吹干净钢刷刷掉的灰尘及浮浆，或用高压水冲洗。

c、对于拉杆孔，首先处理孔洞周围混凝土表层，打磨结硬杂物，平整凹凸不平处，利用沥青麻布填塞结实后，水泥砂浆封实表面，并涂抹防水涂料。

d、沉降缝应进行填缝处理。

填缝前，应清理干净缝内杂物，并保持干燥。

基础(含洞底铺砌)沉降缝填嵌涂沥青木板或沥青砂，并在流水面用1：3水泥砂浆填塞深15cm以上；台身外背用热沥青麻筋填塞，深度5cm以上，台身内面同基础一样填塞。

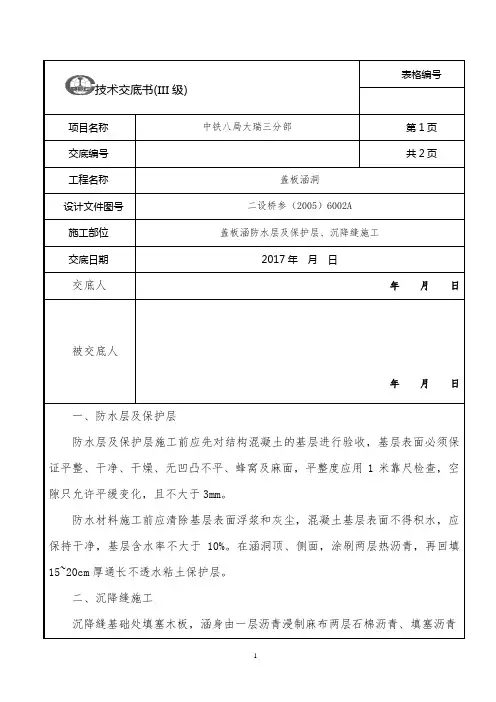

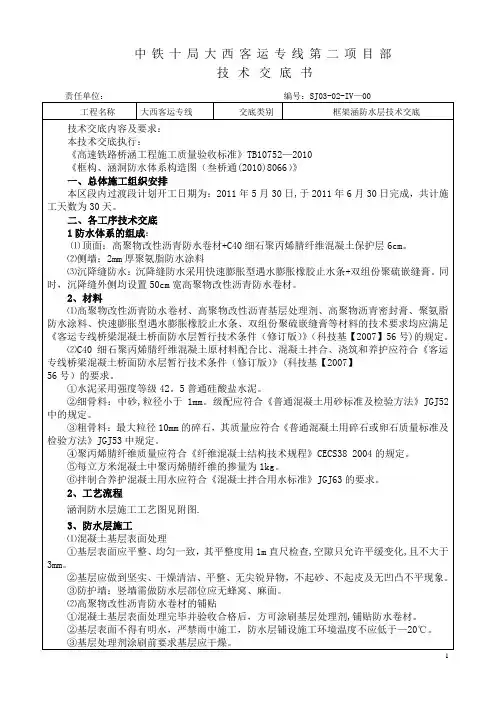

表格编号技术交底书(III级)
项目名称中铁八局大瑞三分部第1页
交底编号共2页
工程名称盖板涵洞
设计文件图号二设桥参（2005）6002A
施工部位盖板涵防水层及保护层、沉降缝施工
交底日期2017年月日
交底人年月日
被交底人
年月日
一、防水层及保护层
防水层及保护层施工前应先对结构混凝土的基层进行验收，基层表面必须保证平整、干净、干燥、无凹凸不平、蜂窝及麻面，平整度应用1米靠尺检查，空隙只允许平缓变化，且不大于3mm。

防水材料施工前应清除基层表面浮浆和灰尘，混凝土基层表面不得积水，应保持干净，基层含水率不大于10%。

在涵洞顶、侧面，涂刷两层热沥青，再回填15~20cm厚通长不透水粘土保护层。

二、沉降缝施工
沉降缝基础处填塞木板，涵身由一层沥青浸制麻布两层石棉沥青、填塞沥青
浸制麻筋、中间填塞粘土、内填塞M10水泥砂浆深约15cm，再回填15~20cm厚通长不透水粘土保护层。

沉降缝线形必须在一个断面上，且要做到使缝两边的构造物能自由沉降，又能严密防止水分渗漏，沉降缝必须贯穿整个断面。

监理工程师：。

涵洞沉降缝、防水层、保护层施工技术措施一、工程概况1.1概况本标段新建涵洞为盖板箱涵和肋板涵共107座，其中盖板箱涵102座，肋板涵5座。

本工程涵洞主要构成为：C30素砼（涵身基础、出入口基础、翼墙基础）、C30素砼（涵身、边墙、中墙和翼墙）、C35钢筋砼盖板；沉降缝设置基本长度为4m/道，沉降缝填充材料为石棉沥青板、聚氨酯橡胶板和防水卷材，防水层为两层聚氨酯防水涂料；进出口附属工程出入口边坡、沟床、锥体及出入口垂裙、检查台阶等均为10cm厚碎石垫层+35cm厚M10水泥砂浆砌片石。

1.2编制依据1）施工图纸及其参考图纸；2）《铁路桥涵施工技术指南》、《铁路桥涵工程施工质量验收标准》、《铁路混凝土与砌体工程施工规范》、《铁路桥涵混凝土与砌体结构设计规范》、《铁路工程施工安全技术规程》（上、下册）。

1.3、适用范围本作业指导书仅适用于锦赤铁路ZH-03标段涵洞工程施工。

二、技术交底内容本次技术交底主要针对本标段涵洞防水层、沉降缝、保护层施工方法进行交底。

2.1沉降缝2.1.1 沉降缝设置目的设置沉降缝的目的是避免涵洞因荷载或地基承载力不均匀而发生不均匀沉陷，产生不规则的多处裂缝，而使整个涵洞破坏。

设置沉降缝后，可限定结构物发生整齐、位置固定的裂缝，并可事先对沉降缝处予以处理；如有不均匀沉降，则将其限制在沉降缝处，有利于涵洞的安全、稳定。

2.1.2沉降缝设置的位置和方向涵洞洞身、洞身与端墙、翼墙、进出水口急流槽交接处必须设置沉降缝，具体设置位置按设计进行施工。

①洞身沉降缝一般每隔3—5m设置1处，缝宽为3cm。

两端与附属工程连接处也各设置1处。

②其它沉降缝凡地基土质发生变化、基础埋置深度不一、基础对地基的荷载发生较大变化处、基础填挖交界处、采用填石垫高基础交界处，均应设置沉降缝。

③斜交涵洞斜交涵洞洞口正做的，其沉降缝应与涵洞中心线垂直；斜交涵洞洞口斜做的，沉降缝与路基中心线平行。

2.2防水层2.2.1 正交钢筋砼盖板涵洞沉降缝防水：沉降缝涵洞内侧防水采用聚氨酯弹性橡胶嵌填，弹性橡胶应嵌入墙体内部15cm；沉降缝基础防水采用聚氨酯弹性橡胶嵌填，弹性橡胶应嵌入基础内部15cm；沉降缝外侧防水采用50cm宽的防水卷材（两布三涂甲种防水层），铺设宽度为50cm，布设为涵洞盖板、墙身及基础顶面以下15cm。
