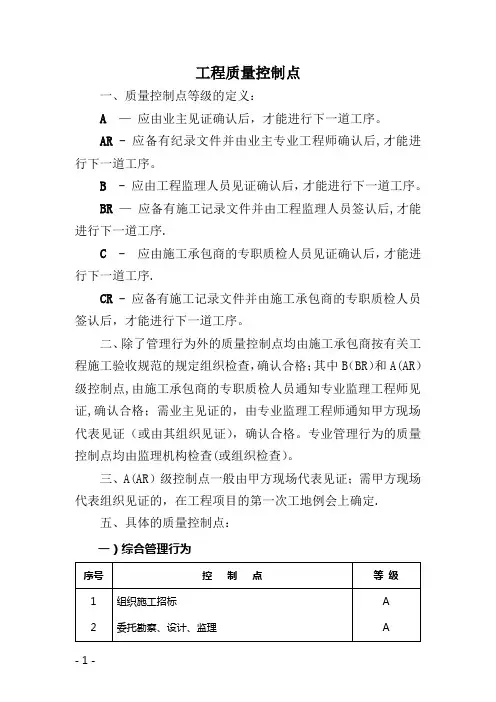

工程质量控制点
一、质量控制点等级的定义:
A—应由业主见证确认后,才能进行下一道工序。
AR - 应备有纪录文件并由业主专业工程师确认后,才能进行下一道工序。
B - 应由工程监理人员见证确认后,才能进行下一道工序。
BR—应备有施工记录文件并由工程监理人员签认后,才能进行下一道工序.
C - 应由施工承包商的专职质检人员见证确认后,才能进行下一道工序.
CR - 应备有施工记录文件并由施工承包商的专职质检人员签认后,才能进行下一道工序。
二、除了管理行为外的质量控制点均由施工承包商按有关工程施工验收规范的规定组织检查,确认合格;其中B(BR)和A(AR)级控制点,由施工承包商的专职质检人员通知专业监理工程师见证,确认合格;需业主见证的,由专业监理工程师通知甲方现场代表见证(或由其组织见证),确认合格。
专业管理行为的质量控制点均由监理机构检查(或组织检查)。
三、A(AR)级控制点一般由甲方现场代表见证;需甲方现场代表组织见证的,在工程项目的第一次工地例会上确定.
五、具体的质量控制点:
一)综合管理行为
二)土建工程
1、专业管理行为
2、工程勘测
3、地基与基础工程
4、混凝土结构工程
5、砌体结构工程
6、钢结构工程
7、建筑装饰装修工程
8、建筑地面工程
9、屋面工程
9、地下防水工程
三)
安装工程 1、专业管理行为
2、电气工程
3、弱电工程
- 11 -。

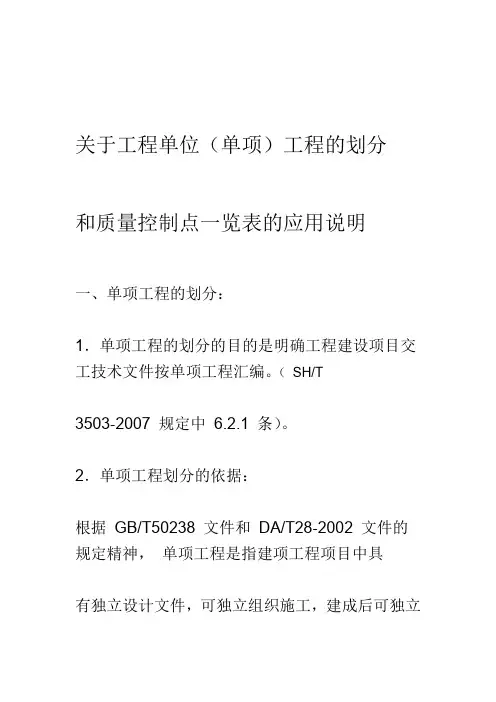

关于工程单位(单项)工程的划分和质量控制点一览表的应用说明一、单项工程的划分:1.单项工程的划分的目的是明确工程建设项目交工技术文件按单项工程汇编。
(SH/T3503-2007 规定中6.2.1 条)。
2.单项工程划分的依据:根据GB/T50238 文件和DA/T28-2002 文件的规定精神,单项工程是指建项工程项目中具有独立设计文件,可独立组织施工,建成后可独立发挥生产能力或工程效益的工程。
3.单项(单位)工程的具体划分:A.单项工程可划分为:单项可按图纸单元划分;B.单位工程可按专业划分为:桩基、土建、钢结构、管道(包含给排水)、静设备、动设备、电气、仪表、消防等。
B.分部工程:可按区域、类别划分,作为主体的一道工序。
二、质量控制点一览表应用的补充说明:1.所有各工序质量报验资料所用报审报验表均选用SH/T 3903-2004《监理规范》中附录A1~A14 提供的用表格式。
2.报审报验资料具体内容正确选用建筑工程执行工程项目建设所在地行政主管部门的有关规定。
如陕西省建筑工程质量安全监督总站所编发的建筑工程验收资料表格。
3.各参建单位,都必须积极主动配合,到了“质控点”应及时办理验证确认手续。
以便顺利进行工程施工资料的收集整理工作。
一、工序质量控制点根据重要程度的不同,划分三个等级:(1) A 级:为重要质量控制点,是确保工程质量的关键。
该控制点的工程质量需经项目部、监理单位、施工承/分包商四方确认;(2) B 级:较为重要的质量控制点,该控制点的工程质量需经监理单位、施工承/分包商两方确认;(3) C 级:一般质量控控制点,由施工承/分包商的质量检查部门进行检查,各相关质量管理部门抽查。
(4)所有质量控制点必须经施工承/分包商自检合格后,才能向相关单位和部门报验。
二、工序质量控制点控制内容:(1)各参建单位应根据相关施工规范和本规定的要求,结合所承担的工程项目,制定相应控制内容。
A 、B 级控制点的质量控制内容需经业主、监理单位审查同意及备案;(2)对 C 级控制点,要求承包商根据设计文件及相关施工规范,结合所承担的工程项目制定相应工序质量控制点和控制内容,并报监理工程师审批;序号控制点等级表式备注一、桩基工程定位放线A1预制桩检查B2预制桩试验检查B3预制桩施工质量检查B4灌注桩施工质量检查B5桩基础承载力和完整性检测检查B6桩基工程验收A7工序过程控制C8二、土方工程工程定位(高程)测量1A地基验槽A2试验报告检查回填土压实密度B3土方工程验收B4工序过程控制C5三、钢筋混凝土构筑物工程验证材料合格证证书及材料试验报告B1审定混凝土试块报告及质量评定记录B2工程定位测量A3地基验槽(坑)A4检查钢筋绑扎质量B5检查钢筋绑扎焊接情况及试验报告B6检查模板尺寸、支撑、刚度、稳定性B7基础混凝土浇筑B8砼试块通条件养护检查B9检查预埋件、预埋管、预留洞的位置B10检查预埋地脚螺栓B11基础交按A12大型基础沉降观测A13隐蔽工程检查(重要设备基础及部位)B14工序过程控制C15四、钢筋混凝土构件工程检查构件合格证及出厂试验报告B1构件载荷试验记录B2钢筋混凝土构件吊装验收B3检查构件接头焊接和灌浆质量B4隐蔽工程检查B5工序过程控制C6五、建筑工程验证材料、半成品和成品合格证及材料试验报B1告审定混凝土试块报告及质量评定记录2B 工程定位测量B3天然地基为A2地基验槽(坑)B4检查钢筋绑扎质量B5检查钢筋绑扎焊接情况B6检查预埋件、预埋管、预留洞的位置B7基础验收A8沉降缝、伸缩缝和防震缝处理检查B9留槎、接槎、通缝和马牙槎检查B10灰缝厚度和饱满度B11主体验收A12防水工程质量检查验收B13防腐工程施工B14防潮层的检查B15屋面工程检查B16门窗及附件安装的质量检查B17装饰工程检查B18防静电地板材料及安装质量的检查B19电气工程试验检查A20地面检查B21沉降观测B22楼层测量B23工序过程控制C24六、砼水池验证材料合格证证书及材料试验报告1B 审定混凝土试块报告及质量评定记录B2验线B3验槽A4底板钢筋和池板模板检查B5池壁钢筋和池壁模板检查B6池盖钢筋检查B7后浇带钢筋和后浇带模板检查B8砼浇筑检查B9施工缝清理B1011 注水试漏池内外防腐12B回填土B13验收A14工序过程控制C15七、道路原材料验证B1路基B2基层B3面层B4路缘石B5路肩B6验收A7工序过程控制C8八、钢结构检查材料及连接件合格证、材料及连接件复验A1检查焊工资质A2焊接材料检查及复验B3检查焊接质量B4工程定位测量B5钢结构安装B6型钢结构安装H B7高强螺栓连接检查B8塔架杆件挠曲失高实测B9塔架安装B10防腐涂料检验及防腐施工B11防火涂料检验及施工B12钢结构交安A13工序过程控制C14九、静设备质量证明文件1B设备开箱检验(关键设备)A2焊工资质审查A3焊接试板检查B现场设备组对检查4B现场设备焊接检查B现场焊接热处理检查5A设备基础交安(关键设备)6A设备安装垫铁隐蔽工程(关键设备)7A 立式设备、卧式设备找正8A二次灌浆9B塔内件检查10A设备填充11A设备附件安装检查12B设备外部构件安装检查13B衬里工程检查14B设备强度试验和严密性试验15A设备的清洗(酸洗)、吹扫A16封人孔检查A17梯子、平台、栏杆检查B18工序过程控制C19十、储罐焊工资质审查1A材料质量证明文件检查机复验A2基础交安A3罐底板防腐检查A罐底及边缘板铺设检查4B边缘板焊缝检查5B中幅板底层焊道检查B罐底焊缝试漏6B罐底真空试漏7B预制构件检验8B第一节壁板安装检查9B罐顶组焊检查10B壁板组对检查11B壁板焊缝检查12B壁板焊缝无损检测13B大角焊缝检查A外浮顶铺设检查14B外浮顶焊接外观检查15B外浮顶真空试漏16B船仓严密性试验17A内浮盘铺设检查18B内浮盘焊接外观检查19B内浮盘真空试漏20A 附件安装检查21B 罐总体检验22B内防腐检查23A罐充水试验A24补强板严密性试验B25加热器强度试验B26除锈、外防腐检查B27保温、隔热检查B28最终检查验收A29封孔隐蔽A30工序过程控制C31十一、球罐焊工资质审查1A材料质量证明文件检查机复验A2基础交安A3球壳板到货验收B4整体组对检查B5焊缝外观检查B6产品试板检查B7球罐整体几何尺寸检查B8焊缝无损检验B9整体热处理检查B10硬度检查B11总体检验A12水压试验及严密性试验A13基础沉降试验B14罐内外除锈防腐检查B15保温、隔热检查B16喷淋系统安装检查B17喷淋系统试验A18检查验收A19工序过程控制C20十二、料仓焊工资格审查A1材料质量证明文件检查及材料复验B2基础交安A3壳体预制B4组对检查B5焊缝检查B6焊缝无损检验B7安装找正B8垫铁隐蔽B9附件安装B10酸洗钝化A11内壁抛光检查A12清洗吹扫检查A13封孔隐蔽A14工序过程控制C15十三、机泵安装必查基础交安A1审查质量证明文件、产品合格证B2必查)开箱检验(关键设备A3机器拆检及组装间隙检查B4必查机械密封安装检查B5二次找正及垫铁隐蔽B6二次灌浆检查B7必查机器联轴器对中A8必查)A 泵的进出口接管应力消除检查9必查机器设备单体试运行(关键设备)A10工序过程控制C11十四、压缩机(汽轮机)(一)往复式压缩机设备开箱检验A1施工方案审查B2设备基础交安验收A3检查基础表面处理B4机身渗漏检查B5机身安装B6主轴轴承及滑道安装B7曲柄张合度B8气缸组装A9活塞杆及连杆检查B10压缩机活塞及活塞环安装B11活塞杆水平检查A12轴承润滑系统A13机体与电机对中找正A14机体二次找正A15汽缸及填料润滑B16曲轴箱清洁度B17润滑油系统油运行A18报警及联锁系统调试A19试车方案检查A20单机试运前检查确认A21空负荷试车A22负荷试车A23联动试车A24工序过程控制C25(二)离心式压缩机压缩机(汽轮机)设备开箱检验A1施工方案审查A2基础交安B3检查基础表面处理B4现场施工条件确认A5机组安装B6一次灌浆B7拆卸的零部件摆放B8对汽轮机内部进行清理的检查B9重要机器零部件回装B10转子安装B11机体闭合(扣大盖)A12压缩机与驱动机轴对中A13机体二次找正A14二次灌浆B15三次找正A16压缩机管道安装检查A17润滑系统运行方案B18润滑系统配管检查A19润滑系统油运行A20报警及联锁系统调试A21复查同心度B22汽轮机试车方案审查A23汽轮机单机试运前确认A24汽轮机与压缩机联合空运A25负荷试车A26工序过程控制C27十五、风机安装基础交安A1安装前审查合格证和质量证明及设备验收B2二次找正及垫铁隐蔽A3二次灌浆检查B4联轴器对中检查B5配管应力消除A6试运条件确认A7机器设备单体试运行A8工序过程控制(施工承包商自行设置)C9十六、特殊机械安装(一)起重设备检查设备合格证书、质量证明A1起重设备铺轨安装检查B2起重设备试运行(载荷试验)A3工序过程控制C4(二)其它检查设备合格证书、质量证明A1基础交安A2检查设备安装B3检查基础二次灌浆B4检查转动机械轴承调试润滑B5检查驱动机联轴器对中B6检查转动机械试运调试A7特殊阀门安装检查B8特殊阀门调节灵敏度检查A9特殊阀门气密性检查B10工序过程控制C11十七、加热炉及裂解炉工程金属材料质量证明文件及材料复验B1保温、耐火、衬里材料检查B2基础交安A3检查炉壁钢板及钢结构组对安装焊接检查B4检查炉壁钢板及钢结构平整和稳定B5耐火材料安装前保温钉检查B6炉管及管件复检及质量检查A7(炉)管道焊缝热处理质量检验B8(炉)管道焊接及无损检测B9炉管附件安装检查B10烟气收集器与烟囱的安装检查B11(炉)管道强度、严密性试验A12衬里工程检查A13筑炉工程检查B14钢烟囱焊接质量检查B15吹灰器安装检查B16废锅及消音器安装检查B17审查烘炉方案A18烘炉(烘干)A19总体验收A20工序过程控制C21十八、锅炉基础交安1A锅炉部件清点验收B2焊工资格认定A3锅炉安装审批A4锅炉钢架组对成片(框)B5锅炉钢架焊后检查B6锅炉钢架安装B7梯子平台安装B8垫铁隐蔽A9锅筒、集箱安装B10受热面管通球检查、A12合金管、合金阀光谱检查B13对流管束校管及退火B14对流管束试胀B15对流管束胀接B16受热面管组对B17受热面管焊接B18受热面管焊缝外观检查B19试件力学性能试验B20受热面管安装B21锅炉范围内管道安装B22水压试验前条件确认A23水压试验A24锅筒内部装置安装B25链条炉排安装B.26炉排冷态试运A27筑炉衬里B28保温及护板安装B29烟风煤油管道预制B30烟风煤油管道安装B31安全阀安装检查B32热工仪表安装调试B33锅炉报警及保护装置安装B34锅炉辅助设备安装B35风压试验B36烘炉方案审查A37烘炉检查A38锅炉化学清洗A39管道清洗、吹扫A40蒸汽严密性试验A41安全阀调试A42热态试运行A43热态试运行后停炉检查A44锅炉总体验收A45工序过程控制C46十九、工业管道(一)施工准备管材、管件、法兰、阀门质量证明文件检查及A1材料配件复验焊工资质审查2AA )焊接工艺评定及焊接作业指导书检查3阀门试验B4管配件检查B5安全阀调整试验A6高压钢管、管件检查验收A7低温钢管、管件检查验收A8(二)管道安装(含预制)管道安装水平和垂直度检查B1法兰与管道的垂直度检查B2管道的法兰焊口检查B3管道清洁度检查B4预制合格管道标识及移植检查B5阀门、孔板、法兰、取压口角度安装质量检查B6低点排污和高点排空位置检查B7固定管架及弹簧支、吊架调整B8复审管道压力等级和法兰匹配情况B9管道与机器连接处应为无应力连接A10管道静电接地检查B11法兰密封垫片(注意正式和临时)检查B12管道补偿器安装检查B13安全附件安装检查B14管道焊缝热处理质量检验B15管道焊接及无损探伤B16重要压力管道验证性检验A17管道试压前条件确认(重要压力管道)A18管道强度、严密性试验A19管道吹扫、清洗(脱脂)A20管道试压全部完成后检查盲板拆除A21施工全过程控制C22(三)地下工艺管道施工安装地除上管道质量控制点检查外地下隐蔽管道除锈检查B1防腐工程施工检查B2防腐绝缘层电火花检测B3管道试压前条件确认A4地下管道水压试验B5管道吹扫、清洗A6隐蔽工程检查A7工序过程控制C8二十、自控仪表产品质量证明文件检查及材料复验A1操作人员资格审查A2标准仪器检查A3仪表安装前调校检查A4)(1变送器、转换器调校B)(2调节器调校B(3)调节阀及调节阀执行器调校A )4(指示、记录仪调校B)(5热电偶、电阻体调校B)(6物位仪表调校A)7(就地指示仪调校B)8(工艺开关调校B)9(可燃气体检测器试验A(10)2S 检测器试验A(11)其它调校B5仪表安装(1)报警、连锁系统试验A(2)仪表系统调试A(3)仪表盘、箱、操作台安装检查A (4)仪表箱安装方案审查A(5)仪表保护箱、保温箱安装A(6)仪表管路试压脱脂、酸洗、吹扫A (7)节流装置安装检查A(8)电缆(线)绝缘电阻测定B(9)电缆敷设B(10)接地极、接地电阻测定A(11)仪表盘送电A(12)高温高压仪表管嘴焊接检查A (13)温度仪表安装检查B(14)压力仪表安装检查B (15)流量仪表安装检查B (16)物位仪表安装检查B (17)分析仪表安装检查A (18)气体检测仪表安装检查A (19)调节阀安装检查A (20)其他仪表安装检查B (21)仪表联校A6CS 系统安装(1)机柜安装、调试A)(2接地极、接地电阻测定A )3(接线B)4(画面检查A)(DCS 基本功能检测5A)DCS 调校(6A仪表管道的安装及试验、防腐及绝热等参照B7设备及工业管道质量控制工序过程控制(施工承包商自行设置)8C二十一、电气工程安装电气设备、材料质量证明文件检查及材料复验A1基础交安A2检查埋件、埋管、留洞B3检查静电接地施工B4接地电阻测量B5隐蔽工程检查A6交流电动机试验B7直流电机试验B8双线圈电力变压器试验B9电压互感器试验B10电流互感器试验B11断路器试验A12电力电缆试验A13并联电容器试验B14阀式避雷器试验A15氧化锌避雷器试验A16交流耐压试验B17绝缘油简化分析试验B18电磁式电流(压)继电器试验B19)型电流继电器试验(L LL B20时间继电器试验B21综合保护继电器试验B22中间、信号继电器试验B23CH-1/2 型差动继电器试验B24误差曲线试验电流互感器10%B25差动保护向量校验B26电测量指示仪表检验B27电度表检验B28零序保护系统试验B29自动开关调整B30交流电动机检查试运转B31电动机抽芯检查B32电动机干燥B33变压器器身检查B34变压器干燥B35户内断路器安装调整B36隔离(负荷)开关安装调整B37蓄电池充放电B38电缆敷设前,槽架安装检查B39电缆敷设和绝缘检查B40高压电缆头施工B41照明线路绝缘检查及试照B42防爆电气安装检查B43配电间机柜安装B44开关柜联动试验A45电气设备功能试验检查A46继电器设定B47受电条件检查A48工序过程控制(施工承包商自行设置)C49二十二、给排水工程工程定位测量B1管沟复测检查B2材料检验及复验B3管道除锈检查B4防腐工程施工检查B5防腐层厚度、粘结力检查及电火花检A6管道焊接检查(含无损探伤)B7井室砌筑(阀门井)检查B8地下管道水压试验A9隐蔽工程检查A10检查回填土压实密度B11工序过程控制C12二十三、油漆保温油漆及保温材料检验及复验B1金属表面除锈检查B2油漆膜涂刷道数及厚度检查B3油漆颜色检查B4管道隔热工程施工B5设备隔热工程施工B6隐蔽工程检查A7工序过程控制C8二十四、采暖通风工程器材、设备质量证明文件检查B1设备交安B2空调机的安装检查B4空调机通风管道及其附件的安装检查B5空调机试运转A6采暖设施的安装检查B7管道强度、严密性试验A8隐蔽工程检查A9工序过程控制(施工承包商自行设置)C10二十五、电信工程器材、设备质量证明文件检查B1电缆敷设检查B2设备安装检查B3系统调试、试运行A4工序过程控制C5二十六、消防系统消防器材、设备质量证明文件检查B1消防系统的安装检查B2高压消防水试压B3隐蔽工程检查A4消防炮试验A5检查火灾报警系统安装、调试A6认证检查A7工序过程控制C8实施A、B、C三级质量控制点的规定A、B、C三级质量控制点设置表质检等级说明1、代号说明A:停检点,必须经专业监理工程师、业主(必要时还需地方质检部门、设计单位参与)检查合格后,方可进行下道工序;B:报告检查点,即必须通知专业监理工程师共检;C:一般检查点,施工单位质量检查员检查合格后,报专业监理工程师按正常程序对施工质量现场抽检。
编制说明
1工序质量控制点分为A(AR)、B(BR)、C(CR)三个等级,其中:
1)A(AR)级为最重要的质量控制点,由施工、监理和业主各方质检人员检查确认;
2) B(BR)级为重要的质量控制点,由施工、监理双方质检人员检查确认;
3) C(CR)级为一般质量控制点,由施工方质检人员检查确认;
4) 对各工序质量控制点进行检查时,施工单位均应首先提供必要的有关见证资料或自检记录。
对于必须由施工单位使用规定的表格格式提供施工记录或检(试)验报告的控制等级加R,如AR、BR、CR级。
建筑安装工程施工工序质量控制点表
感谢下载载
感谢下载载
感谢下载载
感谢下载载
感谢下载载
感谢下载载
感谢下载载
感谢下载载
工业安装工程施工工序质量控制点表
感谢下载载
感谢下载载
感谢下载载
感谢下载载
感谢下载载
感谢下载载
感谢下载载
感谢下载载
感谢下载载
感谢下载载
感谢下载载
感谢下载载
感谢下载!
欢迎您的下载,资料仅供参考。

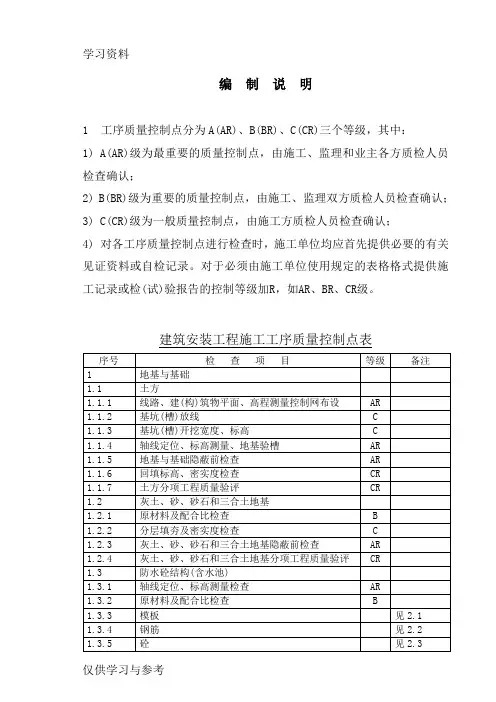

编制说明
1工序质量控制点分为A(AR)、B(BR)、C(CR)三个等级,其中:
1)A(AR)级为最重要的质量控制点,由施工、监理和业主各方质检人员检查确认;
2) B(BR)级为重要的质量控制点,由施工、监理双方质检人员检查确认;
3) C(CR)级为一般质量控制点,由施工方质检人员检查确认;
4) 对各工序质量控制点进行检查时,施工单位均应首先提供必要的有关见证资料或自检记录。
对于必须由施工单位使用规定的表格格式提供施工记录或检(试)验报告的控制等级加R,如AR、BR、CR级。
建筑安装工程施工工序质量控制点表
工业安装工程施工工序质量控制点表
学习资料
仅供学习与参考。

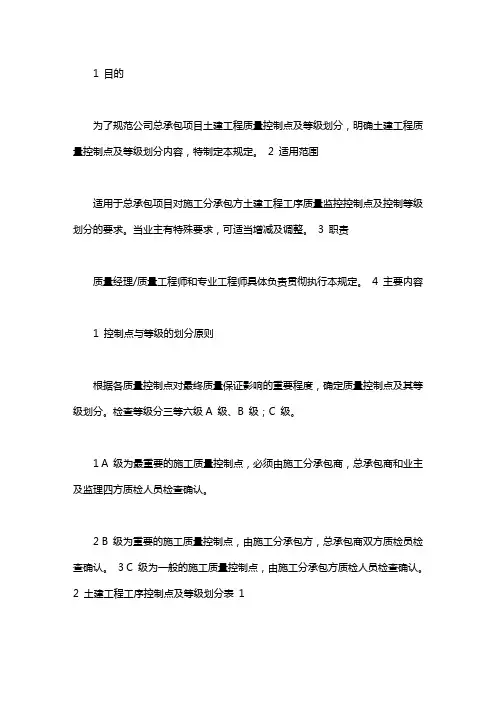

1 目的
为了规范公司总承包项目土建工程质量控制点及等级划分,明确土建工程质量控制点及等级划分内容,特制定本规定。
2 适用范围
适用于总承包项目对施工分承包方土建工程工序质量监控控制点及控制等级划分的要求。
当业主有特殊要求,可适当增减及调整。
3 职责
质量经理/质量工程师和专业工程师具体负责贯彻执行本规定。
4 主要内容
1 控制点与等级的划分原则
根据各质量控制点对最终质量保证影响的重要程度,确定质量控制点及其等级划分。
检查等级分三等六级A 级、B 级;C 级。
1 A 级为最重要的施工质量控制点,必须由施工分承包商,总承包商和业主及监理四方质检人员检查确认。
2 B 级为重要的施工质量控制点,由施工分承包方,总承包商双方质检员检查确认。
3 C 级为一般的施工质量控制点,由施工分承包方质检人员检查确认。
2 土建工程工序控制点及等级划分表1
勘测及混凝土搅拌
(1)勘测
版号A/0 SG-22-2010 第2 页共6 页
版号A/0 SG-22-2010 第3 页共6 页
版号A/0 SG-22-2010 第4 页共6 页
(1)设备基础
版号A/0 SG-22-2010 第5 页共6 页
版号A/0 SG-22-2010 第6 页共6 页
编制单位工程部修订人李云忠校核人史育文批准人黄富洪。

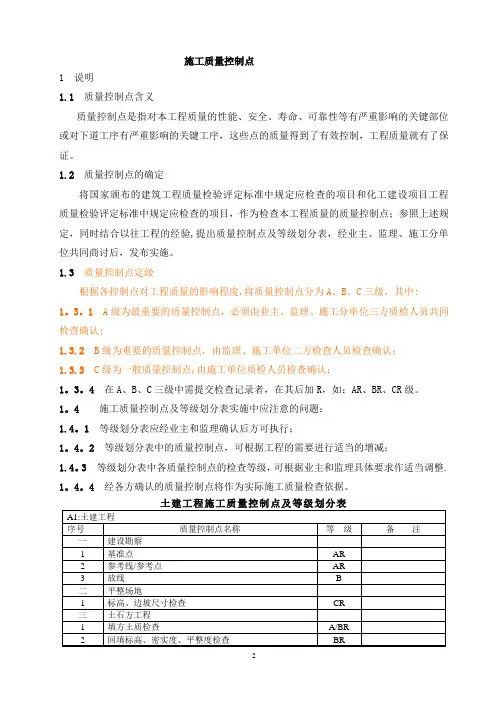

施工质量控制点1 说明1.1质量控制点含义质量控制点是指对本工程质量的性能、安全、寿命、可靠性等有严重影响的关键部位或对下道工序有严重影响的关键工序,这些点的质量得到了有效控制,工程质量就有了保证。
1.2 质量控制点的确定将国家颁布的建筑工程质量检验评定标准中规定应检查的项目和化工建设项目工程质量检验评定标准中规定应检查的项目,作为检查本工程质量的质量控制点;参照上述规定,同时结合以往工程的经验,提出质量控制点及等级划分表,经业主、监理、施工分单位共同商讨后,发布实施。
1.3质量控制点定级根据各控制点对工程质量的影响程度,将质量控制点分为A、B、C三级,其中:1。
3。
1 A级为最重要的质量控制点,必须由业主、监理、施工分单位三方质检人员共同检查确认;1.3.2 B级为重要的质量控制点,由监理、施工单位二方检查人员检查确认;1.3.3 C级为一般质量控制点,由施工单位质检人员检查确认;1。
3。
4在A、B、C三级中需提交检查记录者,在其后加R,如:AR、BR、CR级。
1。
4 施工质量控制点及等级划分表实施中应注意的问题:1.4。
1等级划分表应经业主和监理确认后方可执行;1。
4。
2等级划分表中的质量控制点,可根据工程的需要进行适当的增减;1.4。
3等级划分表中各质量控制点的检查等级,可根据业主和监理具体要求作适当调整. 1。
4。
4 经各方确认的质量控制点将作为实际施工质量检查依据。
1213141516171819202122232425。

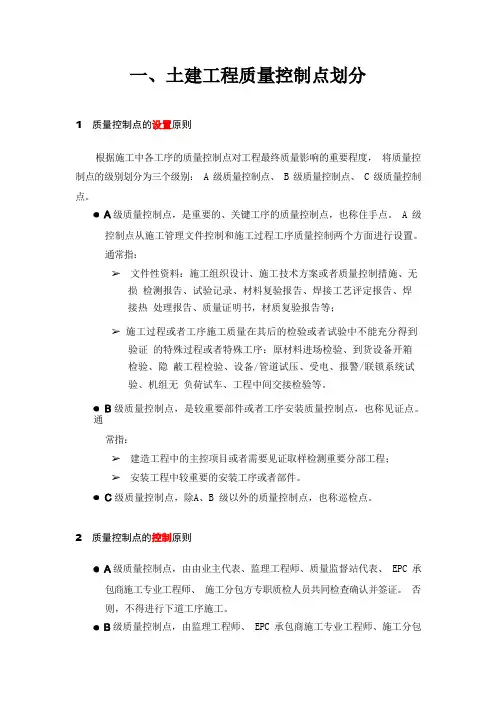

1根据施工中各工序的质量控制点对工程最终质量影响的重要程度,将质量控制点的级别划分为三个级别: A 级质量控制点、 B 级质量控制点、 C 级质量控制点。
级质量控制点,是重要的、关键工序的质量控制点,也称住手点。
A 级控制点从施工管理文件控制和施工过程工序质量控制两个方面进行设置。
通常指:➢文件性资料:施工组织设计、施工技术方案或者质量控制措施、无损检测报告、试验记录、材料复验报告、焊接工艺评定报告、焊接热处理报告、质量证明书,材质复验报告等;➢施工过程或者工序施工质量在其后的检验或者试验中不能充分得到验证的特殊过程或者特殊工序:原材料进场检验、到货设备开箱检验、隐蔽工程检验、设备/管道试压、受电、报警/联锁系统试验、机组无负荷试车、工程中间交接检验等。
级质量控制点,是较重要部件或者工序安装质量控制点,也称见证点。
通常指:➢建造工程中的主控项目或者需要见证取样检测重要分部工程;➢安装工程中较重要的安装工序或者部件。
级质量控制点,除A、B 级以外的质量控制点,也称巡检点。
2级质量控制点,由由业主代表、监理工程师、质量监督站代表、 EPC 承包商施工专业工程师、施工分包方专职质检人员共同检查确认并签证。
否则,不得进行下道工序施工。
级质量控制点,由监理工程师、 EPC 承包商施工专业工程师、施工分包方专职质检人员共同检查确认并签证。
级质量控制点, 由施工分包方按设计文件、 施工验收规范自行检查, EPC 承包商施工专业工程师可根据工程具体情况进行抽检。
2、 3、4、5、 6、 7、8、 9、10、控制内容理解设计意图、解决图纸中存在的问题、落实设计 文件是否齐全;设计是否漏项。
施工部署、现场组织机构、劳动力安排计划、主要 施工机具安排计划、主要施工方案、主要施工流程和顺序、施工总平面布置、 HSE 及文明施工管理措 施、 质量保证措施及质量控制点设置、 进度控制及确保工期措施、物质供应及管理、施工方案引用标准及版本有效性、施工组织设计签署的完整性。

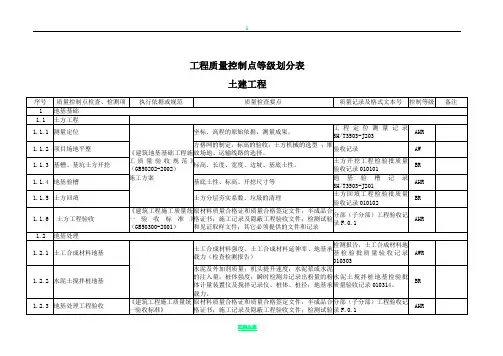

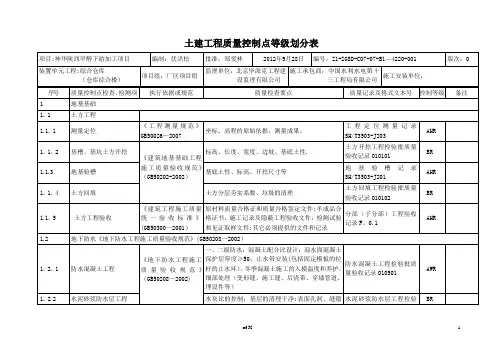

工程质量控制点等级划分表
土建工程
1
注:A级:关键过程或工序质量控制点,由业主项目组、监理(EPCM承包商)、工程建设承包商专业技术人员共同参加的质量检查、检测或见证。
B级:重要过程或工序质量控制点,由监理(EPCM承包商)、EPC承包商、施工承包商专业技术人员共同参加的质量检查、检测或见证。
C级:一般过程或工序质量控制点,由EPC承包商、施工承包商专业技术人员自行实施的质量检查、检测。
H点:既质量停检控制点。
表示未经业主专业人员见证或参加检查通过,承包商不得以任何理由进行下步工序。
若因此业主原因造成承包商工期延误或费用增加,承包商有权向业主索赔。
FH点:既首件样板质量停检控制点。
表示承包商在多人次、多部位重复发生的工序或应用新材料、新技术的工序时,必须策划首件样板工程,待通过业主项目组、监理(EPCM承包商)、工程建设承包商专业技术人员共同参加的质量检查、检测后,后续重复工作方可全面开展。
详见《首
件样板施工管理规定》(SHEC-P07-10)。
W点:既质量观察控制点。
表示若业主专业人员未按事先约定或承包商通知时间到场参加检查验证,承包商有权继续进行下步工序,业主专业人员事后应对承包商质量检查、检测结果予以认可。
页脚内容。
质量控制点设置及等级划分
依据国家标准,与监理、业主共同划分单位工程,确定主要分部分项工程,确定分项工程中重要工序,制定出质量控制点。
①土建施工质量控制点
②工艺安装质量控制点
说明:
1.A(AR)B(BR)级由建设单位、施工单位双方的质检部门联合检查。
2.C(CR)级由施工单位质检部门和施工队(组)联合检查。
3.控制点的检查内容与方法按执行的规范、标准规定、设计文件等要求进行监控。
注:AR、BR 、CR不仅对实物做外观检查或必要测量工作,施工队还必须按照规定的表格填写施工记录或检(试)验数据,供检查者确认。

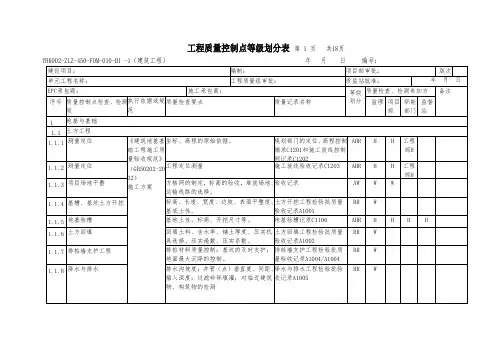

工程质量控制点等级划分表
土建工程
钢筋连接检验批质量验收记录010602(3)020102(3)
注:A级:关键过程或工序质量控制点,由业主项目组、监理(EPCM承包商)、工程建设承包商专业技术人员共同参加的质量检查、检测或见证。
B级:重要过程或工序质量控制点,由监理(EPCM承包商)、EPC承包商、施工承包商专业技术人员共同参加的质量检查、检测或见证。
C级:一般过程或工序质量控制点,由EPC承包商、施工承包商专业技术人员自行实施的质量检查、检测。
H点:既质量停检控制点。
表示未经业主专业人员见证或参加检查通过,承包商不得以任何理由进行下步工序。
若因此业主原因造成承包商工期延误或费用增加,承包商有权向业主索赔。
FH点:既首件样板质量停检控制点。
表示承包商在多人次、多部位重复发生的工序或应用新材料、新技术的工序时,必须策划首件样板工程,待通过业主项目组、监理(EPCM承包商)、工程建设承包商专业技术人员共同参加的质量检查、检测后,后续重复工作方可全面开展。
详见《首件样板施工管理规定》(SHEC-P07-10)。
W点:既质量观察控制点。
表示若业主专业人员未按事先约定或承包商通知时间到场参加检查验证,承包商有权继续进行下步工序,业主专业人员事后应对承包商质量检查、检测结果予以认可。
编制说明
1工序质量控制点分为A(AR)、B(BR)、C(CR)三个等级,其中:
1)A(AR)级为最重要的质量控制点,由施工、监理和业主各方质检人员检查确认;
2) B(BR)级为重要的质量控制点,由施工、监理双方质检人员检查确认;
3) C(CR)级为一般质量控制点,由施工方质检人员检查确认;
4) 对各工序质量控制点进行检查时,施工单位均应首先提供必要的有关见证资料或自检记录。
对于必须由施工单位使用规定的表格格式提供施工记录或检(试)验报告的控制等级加R,如AR、BR、CR级。
建筑安装工程施工工序质量控制点表
1
2
3
4
5
6
7
8
工业安装工程施工工序质量控制点表
9
10
11
12
13
14
15
16
17
18
19
20
ABC工序质量控制点表
21。
