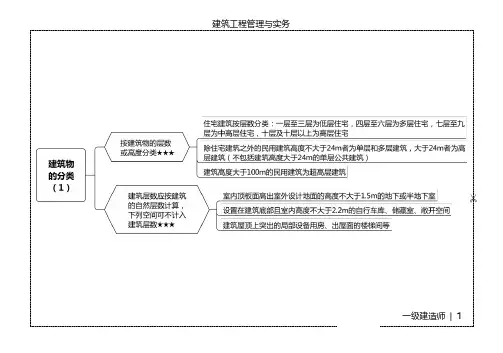

一建【建筑】思维导图

10项目施工进度控制方法的应用 20项目施工进度计划的编制与控制
30项目质量计划管理 40项目材料质量控制 50项目施工质量管理 60项目施工质量验收 70工程质量问题与处理 80工程安全生产管理 90工程安全生产检查 100工程安全生产隐患防范 110常见安全事故类型及原因 120职业健康与环境保护控制 130造价计算与控制 140工程价款计算与调整
内力主要是轴向压力 拱的受力特点与适用范围
三铰拱
两铰拱 无铰拱
拱的类型
拱式结构
由拉杆承受 由两侧框架承受
拱的推力
理想的大跨度结构形式之一，跨度可达160m
主要用于体育馆和展览馆中
高强钢绞线或钢丝绳制成 钢索承重
索网 边缘构件
三部分
悬索结构
下部支撑结构
受力特点
索的垂度越小拉力越大，一般为跨度的1/30
平台宽≥梯段宽
每一梯段踏步3--18级
平台净高≥2m，梯段净高≥2.2m
梯段净宽 空间尺度
至少一侧设扶手
三股人流两侧设扶手 四股人流中间加设扶手
扶手
高≥0.9m，水平段栏杆大于0.50m时扶手高≥1.05m
踏步前缘宜有防滑措施
楼梯踏步最小宽度和最大高度
与主体结构的附着，防脱落、防开裂 分缝、接缝设计
防蒸汽渗透 保温层 屋面要求
防保温层受潮
抗风化抗腐蚀，抗裂措施 10m以上，设人孔，外墙爬梯
屋面，楼面
闷顶，通风口，防火
产生负弯矩的地方 变形缝和后浇带处
分缝处理
用胶粘剂和花岗石材料时，防污染。满足平整、耐磨、不起 尘、防滑、易清洁等要求
内保温防结露
减少振动传声 弹性阻尼材料 防潮防基土冻胀，防不均匀沉降
静止状态 等速直线运动状态
二力平衡条件
平面力系的平衡条件
平衡条件
平面汇交力系的平衡条件 一般平面力系平衡条件
求未知力
静定桁架的内力计算
截面法计算单跨静定梁的内力
∑X=0,∑Y=0 ∑X=0,∑Y=0,∑M=0
力矩的概念 力矩的平衡
力矩=力×力臂 ∑M=0
1A411020 建筑构造平衡技术
22防倾覆技术要求
裱糊工程
墙体建筑装修构造
织物软包工程
饰面板工程
新建涂抗碱封闭底漆
旧墙清理，刷界面剂
厨房卫生间，耐水腻子 涂饰工程
水性涂料，5--35度
涂饰均匀，粘结牢固，不漏涂、透底、起皮、掉粉
水泥混凝土面层
水泥砂浆面层
水磨石面层 水泥钢屑面层
整体面层
防油渗面层 不发火（防爆）面层
面层
板块面层
木竹面层 结合层
组成
隔声保温找坡暗敷管线 填充层
21结构平衡的条件 22防止结构倾覆的技术要求 23荷载对结构的影响 24常见建筑结构体系
规定的工作环境中 预期的使用年限内
不大修
含义
正常维护条件下
5年 临时结构
25年 易于替换结构 50年 普通房屋和构筑物
结构设计使用年限
100年 纪念性建筑
保护层混凝土碳化引起钢筋锈蚀 一般环境
反复冻融导致混凝土损伤 冻融环境
平面外刚度非常弱
空间受力体系，杆件承受轴向力
受力合理，节约材料 整体性好，刚度大，抗震性能好
优点
杆件类型少，适用于工厂化生产
平板网架
交叉桁架体系 角锥体系
分为
分类
曲面网架
是高次超静定的空间结构
高度取决于跨度，高跨比一般为1/15左右 网架结构
腹杆角度45°为宜
节点一般用球节点
高空拼装 整体安装
安装方法
连续整体装修注意事项
结构梁板与外墙连接处和圈梁处 分缝
内保温，冷桥现象
整体装修考虑温度影响，作分缝处理 使用胶粘剂的材料 防污染
设计原则
保温隔热
有特殊要求的室内声学环境设计
墙面色彩设计
功能
采取防护措施 避免刚性连接，严禁射钉固定
窗台低于0.80m
门窗
作断桥处理，防结露 隔声窗，接缝弹性阻尼构造
与墙体的连接
楼地面
用大理石、白云石或其他石料
粗砂
粒径0.15-5mm
砂
含泥量≤3%
不发火（防爆）面层
有机物含量≤0.5%
普通硅酸盐水泥 强度等级≥42.5级
水泥
面层分格的嵌条用不发火材料
开启形式方便使用、安全、易清洁
高层，推拉窗，外开窗 窗
开向公共走道，底面高度≥2m
窗台低于0.80m时，采取防护措施
双面弹簧门，透明安全玻璃 旋转门电动门，另设疏散门
钢筋的布置
厚度≥160mm 长度≤8m
钢筋混凝土墙
适用高度≤180m 侧向刚度大，侧移小 优点
剪力墙体系
间距小，平面布置不灵活，不适用于大空间，结构自重大 缺点
整体墙和小开口整体墙 双肢剪力墙和多肢剪力墙
按受力特点分
平面布置灵活 侧向刚度大
优点
适用高度≤170m
框架-剪力墙结构
剪力墙至少承受80%的水平荷载
150施工成本控制 160材料管理
170施工机械设备管理 180劳动力管理
190施工招投标管理 200合同管理
210施工现场平面布置 220施工临时用电 230施工临时用水 240施工现场防火 250项目管理规划
260项目综合管理规划
20000建筑工程 项目施工管理
1A400000

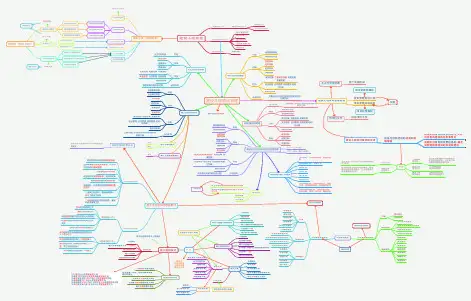

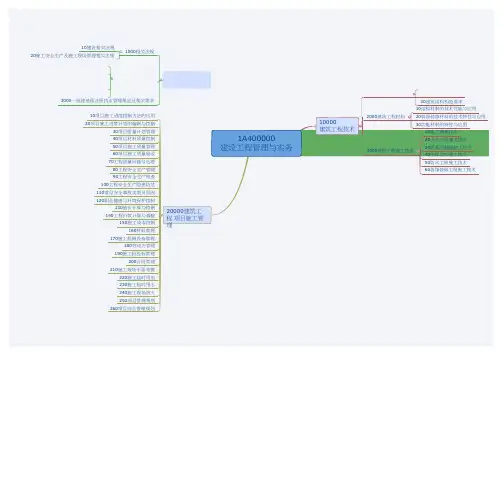

建设工程管理与实务
是抵抗水平荷载的最有效的结构体系
犹如固定于基础上的封闭空心筒式悬臂梁抵抗水平力 框架-核心筒结构
特点
筒体结构
筒中筒结构 分类
多筒结构
节点一般假定为铰接点，杆件只有轴向力
利用截面较小的杆件组成截面较大的构件 优点
常用于单层厂房的屋架
屋架的弦杆外形和腹杆布置对屋架内力变化规律起决定性作 用
桁架结构体系
高跨比为1/6-1/8较为合理
引起结构徐变
永久荷载对结构的影响 构件变形和裂缝加大
引起结构内力重分布
可变荷载对结构的影响
地震
偶然荷载对结构的影响 台风
荷载对结构的影响
严重腐蚀
地面大面积超荷载对结构的影响
不自行改变使用功能
不超过原有荷载
不自行开洞凿孔
装修对结构的影响及对策 不自行拆除承重构件，不自行改变承重体系
不堆放大量材料
清理变形缝
防破碎透明材料 冷凝水
门 天窗
门窗
甲级1.5h,乙级1h,丙级0.5h
耐火极限
钢质普通防火卷帘（单层）耐火极限1.5~3.0h
自行关闭
防火门，防火窗，防火卷帘
钢质复合型防火卷帘（双层）耐火极限2.0~4.0h 无机复合防火卷帘耐火极限3.0~4.0h
防火卷帘
无机轻质防火卷帘耐火极限4.0h
12适用性
1A411010 建筑结构工程的可靠性
结构的功能要求 两种极限状态
安全性 不破坏 适用性 工作性 耐久性 不大修 承载力极限状态 安全性 正常使用极限状态 工作性
拉伸
压缩
杆件受力形式
弯曲
剪切
11安全性
材料强度 杆件稳定性
扭转
强度
强度要求
抗拉强度
按外力作用方式不同 抗压强度
抗剪强度
有屈服点的钢材
防潮防渗透 隔离层
找平层 基层
地面装修构造
垫层
基土
耐磨、防滑、保温、防潮、防水、耐污染
34装饰装修构造要求
楼梯间前室内墙除疏散门外，不应开设其他房间门窗
烧水间
可燃材料储藏室
垃圾道 楼梯间不应附设
可燃气体管道
甲、乙、丙类液体管道
非燃烧材料制作
平台≥1h 楼梯≥0.25h
耐火极限
室外楼梯和出口处平台
防火防烟疏散
结构简单，稳定性差 承重索 稳定索
单曲面 双曲面
悬索的类型及实例
空间受力结构，承受平面内的轴向压力，弯矩很小 薄壁空间结构（壳体结构）
24常见建筑结构 体系和应用
力的基本性质
力的作用效果
运动效果 变形效果
大小
力的三要素 方向
作用点
作用与反作用原理
21结构平衡的条件
力的合成与分解
约束与反约束力
物体的平衡状态
一般环境中混凝土钢筋保护层最小厚度
直接接触土体浇筑 70mm
13耐久性
过度变形、过大振幅、裂缝过宽 正常使用极限状态 限制过大变形的要求 刚度要求
适用性
公式
荷载 材料性能 构件截面
影响因素
悬臂梁最大位移
构件跨度
不出现拉应力
有拉应力，但不超过混凝土抗拉强度
允许出现裂缝，但不超过允许值
杆件刚度与梁的位移计算 混凝土结构的裂缝控制
墙体
防火防爆
勒脚
排水坡
一般600-1000mm 无组织排水，从檐口线放出200-300mm
3%-5% 宜按20-30m间距设伸缩缝
宽度 坡度
散水
与外墙之间设缝，20--30mm 位置，室内地坪以下60mm处 水平防潮层
细部结构
弹性材料嵌缝 滴水，凸出墙身≥60mm
墙体与窗框连接
泛水，高度≥250mm 压檐板倾斜10%，出挑≥60mm
楼梯周围2m范围内，不应有其他门窗洞口
不应正对楼梯段 疏散门
疏散出口的门采用乙级防火门
医院病房楼1.30m
住宅1.10m
室内疏散楼梯的最小净宽度
其他建筑1.20m
螺旋楼梯，扇形踏步
楼梯
一般0.55+（0-0.15）m，不少于两股人流
一边临空时不小于0.75m
两侧有墙时不小于0.90m 住宅套内楼梯
踏步宽≥0.22m，高＜0.20m
力偶，力矩的特性
力矩平衡方程的应用
利用力矩平衡求未知力
防倾覆技术要求
力偶的特性 力的平移法则 M（抗）≥（1.2-1.5）M（倾）
23荷载对结构的影响
永久荷载
时间 可变荷载
偶然荷载 严重腐蚀
结构反应
静态作用 动态作用
荷载的分类
荷载作用面
均布面荷载 线荷载
集中荷载
荷载作用方向
垂直荷载 水平荷载
施工和检修荷载
10000 建筑工程技术
10建筑结构工程的可靠性
1000建筑结构与构造 20建筑结构平衡技术
30建筑结构构造要求
10结构材料的技术性能与应用
2000建筑工程材料 20装饰装修材料的技术特性与应用
30功能材料的特性与应用
10施工测量技术
20土方工程施工技术
3000建筑工程施工技术
30地基与基础施工技术 40主体结构施工技术
50防水工程施工技术
60装饰装修工程施工技术
31结构构造要求 32结构抗震的构造要求
33建筑构造要求 34建筑装饰装修构造要求
30建筑结构 构造要求
1A411000
建筑结构与构造
10建筑结构 工程的可靠性
11建筑结构工程的安全性 12建筑结构工程的适用性 13建筑结构工程的耐久性
20建筑结构 平衡技术
10建设相关法规 20施工安全生产及施工现场管理相关法规
1000相关法规
10安全防火及室内环境污染控制的相关规定
20地基基础工程的相关标准
30建筑工程主体结构工程的相关标准 2000相关技术标准
40屋面及装饰装修工程的相关标准
50建设工程项目相关管理规定
3000一级建造师注册执业管理规定及相关要求
30000 相关法规与标准
氯盐引起钢筋锈蚀 海洋氯化物环境 耐久性环境类别
氯盐引起钢筋锈蚀 除冰盐等其他氯化物环境
化学物质对混凝土的腐蚀 化学腐蚀环境
A、B、C、D、E、F 混凝土结构环境作用等级
最低C25 预应力混凝土最低C40
满足耐久性和承载力的要求
最低强度等级
P6
混凝土结构耐久性要求
板墙1-A 20mm 梁柱1-A 20mm 25mm
屈服强度 极限强度
压杆的材料
临界力
影响因素
压杆的截面形状与大小 压杆的长度
压杆的支撑情况
一端固定一端自由时，l0=2l
不同支座情况下临界力的计算
一端固定一端铰支时l0=0.7l 两端固定时，l0=0.5l
两端铰支时，l0=l
长细比是影响临界力的综合因素
开间大，使用灵活 横向刚度大，整体性好，灵活性差
人孔，通风口
重型设备严禁吊在龙骨上
外墙饰面砖设计
间距≤6m，宽度易为20mm，用耐候密封胶嵌缝 设置伸缩缝
缝宽不小于5mm 缝深不宜大于3mm
外墙饰面砖接缝
外墙装饰构造设计
窗台、檐口、装饰线
点挂外墙板
壁纸、壁布
新建混凝土或抹灰基层在刮腻子前应涂刷抗碱封闭底漆 旧墙先清理再涂刷界面剂 混凝土8%，木材12%
纵墙承重 横墙承重
住宅，6层以下
混合结构体系
平面布置灵活，可形成较大空间 立面处理较方便
优点
侧向刚度小 缺点
在非地震区，不超过15层
计算机精确分析
竖向荷载作用下用分层计算法 水平荷载作用下用反弯点法
手工近似法
内力分析
框架结构体系
风荷载和地震力简化为节点上的水平集中力分析
混凝土强度等级
符合规范的构造规定 纵向钢筋深入节点内的长度 梁柱节点
要维护变形缝 沉降缝处设缝
防震缝宽度 15m,5cm
与建筑主体的附着
装修层的厚度与分层，均匀与平衡
受力，温度，一致 构造设计要求
提供环境
防火、防水、防潮、防空气渗透、防腐处理
防火、防潮、防腐、防锈 隐蔽性结构材料 非隐蔽性结构材料
结构材料
防火、防水、隔声
功能材料 装饰材料
材料分类
粘结固定 辅助材料
女儿墙
保温隔热，隔声防水防火防潮
轻钢龙骨与主体结构连接之间加弹性阻尼材料 不小于200mm
非承重墙
3m,圈梁，构造柱，钢筋，500mm,6mm,1000mm
根据防水材料，构造，气象条件确定 最小坡度
屋面坡度
屋面的建筑构造
非燃烧体材料
优先采用 高层建筑、多跨及积水面积较大的屋面
外排水 内排水
排水
防结露
粘结法
机械固定法 材料的连接与固定
焊接法
围合空间，遮挡
空间效果 功能
防火隔声
直接式
承重 主龙骨
吊杆
顶棚分类
次龙骨 横撑龙骨
龙骨
悬吊式
吊顶装修构造
装饰室内空间 面层
吊杆超1.5m,设置反支撑或钢制转换层
吊点距主龙骨不大于300mm
起拱
大面积吊顶，在应力集中处设置分缝 弹性阻尼材料，隔声
来自百度文库
构造，施工要求
防水防火防潮
