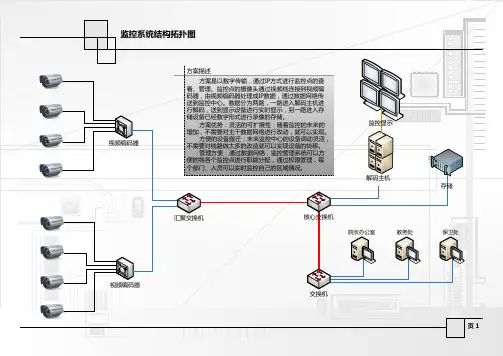

网络视频监控系统拓扑图

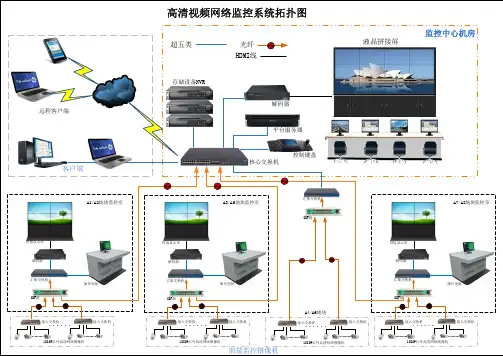

高清视频网络监控系统拓扑图
客户端远程客户端
核心交换机
超五类光纤
监控中心机房
前端监控摄像机液晶拼接屏
1080P 红外高清网络摄像机接入交换机接入交换机汇集交换机
ODF 箱拼接显示屏解码器操作电脑A1/A2地块监控室1080P 红外高清网络摄像机接入交换机接入交换机汇集交换机
ODF 箱拼接显示屏解码器操作电脑1080P 红外高清网络摄像机
接入交换机接入交换机汇集交换机ODF 箱
拼接显示屏解码器操作电脑
接入交换机接入交换机1080P 红外高清网络摄像机A3/A5地块监控室
A7/A8地块监控室
存储设备NVR
汇集交换机
ODF 箱解码器
平台服务器
HDMI 线控制键盘
A4/A6地块。

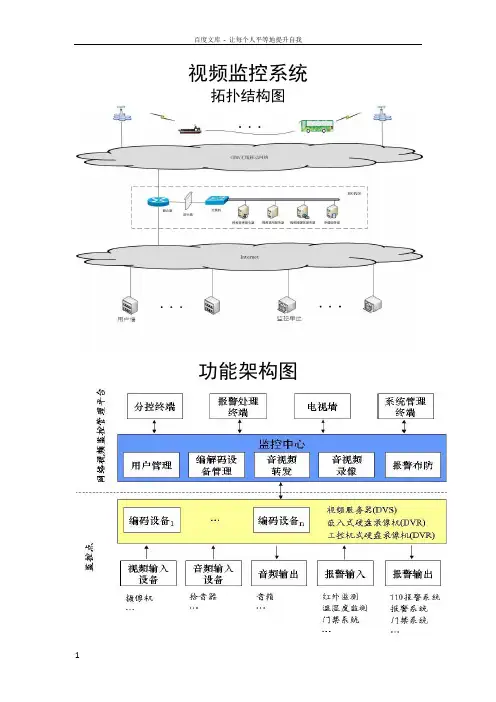

视频监控系统拓扑结构图功能架构图视频监控平台系统结构视频平台在结构上划分为管理端.服务端.客户端三部分。

1．管理端主要功能为配置信息。

将配置好的信息保存到数据库，以供其他模块使用。

设置信息包括视频服务器设置、设置、录像设置、用户管理，对于用户来说。

只需安排专人负责管理；2．服务端主要负责获取配置好的设备信息，为客户端提供图像浏览，服务，并且可监视客户端的连接状态、客户端的IP、连接通道、用户、权限、以及切断某客户端的连接；3．客户端主要负责根据登录客户端用户的权限，自动载人配置信息，不需要再手工配置。

软件系统结构图如图1所示：视频监控平台项目需求一．平台系统要求总括1.系统需要兼容多家厂商设备，除可支持ZION，GE，海康、汉邦、大华、恒亿、德加拉、图敏、朗驰、网视等一系列国内外主流监控厂商设备外，在保持系统可靠性的基础上最大实现系统设备的可兼容范围。

2.系统核心功能应当具备设备无关性，系统中增加未支持的设备的时候只要针对设备驱动子模块做调整就应能兼容新设备。

3.服务器对于前端信号的接受处理应当对其传输通道做出相应的优化策略，例如前端为移动终端，使用3g信道传输数据，平台对此应当有专门的处理方法，在不对画面质量做太大牺牲的同时压缩传输占用的带宽。

4.系统须对外提供开放的透明接口，为其他系统提供类似于前端硬件可提供的数据调用接口，以满足今后进一步实现与其他二级应用系统的集成的要求。

例如消防、防盗、聚光系统实现联动远程控制。

5.系统设计中应当考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。

并根据今后该项目工程的实际要求扩展系统功能，同时，在设计中应留有冗余，以满足今后的发展要求。

6.系统的设计应当具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统应具有一整套完整的系统管理策略，以保证系统的运行安全。

7.系统须采用转发方式做数据传输，系统中的音视频数据通过服务器转发的方式做传输。

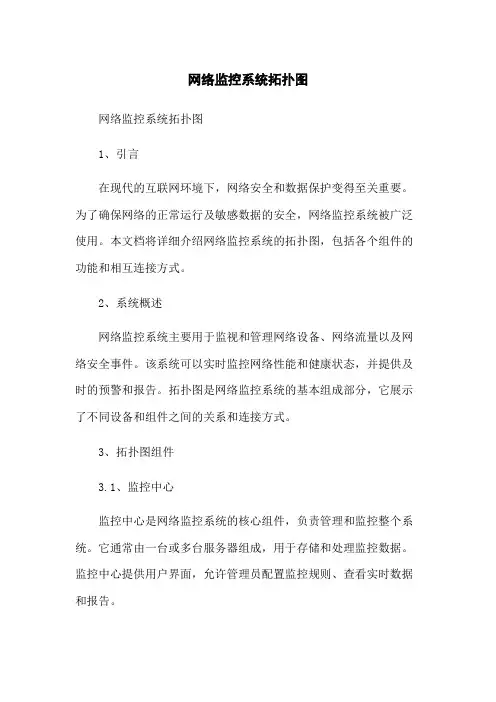

网络监控系统拓扑图网络监控系统拓扑图1、引言在现代的互联网环境下，网络安全和数据保护变得至关重要。

为了确保网络的正常运行及敏感数据的安全，网络监控系统被广泛使用。

本文档将详细介绍网络监控系统的拓扑图，包括各个组件的功能和相互连接方式。

2、系统概述网络监控系统主要用于监视和管理网络设备、网络流量以及网络安全事件。

该系统可以实时监控网络性能和健康状态，并提供及时的预警和报告。

拓扑图是网络监控系统的基本组成部分，它展示了不同设备和组件之间的关系和连接方式。

3、拓扑图组件3.1、监控中心监控中心是网络监控系统的核心组件，负责管理和监控整个系统。

它通常由一台或多台服务器组成，用于存储和处理监控数据。

监控中心提供用户界面，允许管理员配置监控规则、查看实时数据和报告。

3.2、数据采集器数据采集器是负责收集网络设备和服务器上的数据的组件。

它可以通过SNMP、WMI、SSH等协议从不同设备上获取性能指标、日志和安全事件。

数据采集器还负责将采集的数据传输到监控中心进行处理和存储。

3.3、告警系统告警系统是网络监控系统的重要组成部分，用于提供实时的警报和通知。

当网络设备出现故障、性能下降或安全事件发生时，告警系统会发送警报给管理员。

警报可以通过邮件、短信等方式发送给管理员，以及记录到日志中供后续分析。

3.4、数据库数据库是监控系统存储监控数据的关键组件。

它可以是关系型数据库（如MySQL、Oracle）或非关系型数据库（如MongoDB、Elasticsearch）。

数据库负责存储采集的数据、配置信息和报告结果，以供后续查询和分析。

3.5、监控代理监控代理是网络监控系统的可选组件，用于增强监控系统的功能和灵活性。

监控代理可以部署在不同的网络中，负责收集本地网络设备的数据，并将数据传递给监控中心。

监控代理可以帮助解决跨网络监控和安全访问的问题。

4、连接方式4.1、监控中心与数据采集器监控中心与数据采集器之间的通信通常基于TCP/IP协议。
