中考物理专题作图题大全

作图题专题训练（1）光学作图题一、作图题1.如图所示，为青蛙“坐井观天”的示意图，设点A为青蛙的眼睛，请利用光的直线传播知识画出它能看到天空的范围。

解：如图所示：【解析】解答：在井中没有水时，光沿直线传播，其视野范围如图所示【分析】光在透明均匀介质中沿直线传播，遇到障碍物会形成影子，利用光沿直线传播求解视野即可。

2.小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出像A 'B 'CD解：如图所示：【解析】解答：如图物体的A端发出光线，经过小孔后到达光屏A′，物体B发出的光线，经过小孔后到达光屏B′，光线是带箭头的直线，故如下图所示：【分析】小孔成像证明了光沿直线传播，小孔成像成倒立的实像，像的大小与光屏到小孔的距离有关，成像的形状与物体本身的形状有关，与小孔的形状无关。

3.如图，一盏路灯下站着两人，地上留下了他俩的影子。

通过光路作图的方法画出路灯灯泡S 的位置。

解：如图所示：【解析】解答：将人的顶端和对应影子的顶端分别连接并延长可交于一点S，点S就是光源的位置，如图所示：【分析】根据光沿直线传播，画直线作处影子的长度。

4.图中，室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束．请用作图法确定室内电灯S的位置；解：如图所示：【解析】解答：根据光路是可逆的，反向延长光线交于一点，此点即为电灯位置，作图如下【分析】光在同种均匀介质中沿直线传播。

5.如图所示，一条光线经过平面镜反射后，竖直向下射入深井中．请在图中画出平面镜，并标出法线．解：如图所示：【解析】解答：作出入射光线与反射光线的角平分线，在过反射点垂直法线作出平面镜，如图所示：【分析】物体的表面发生光的反射现象，入射角与反射角的大小相等，并且分布在法线的两侧，结合光的反射定律作图即可。

6.后视镜是汽车的重要安全部件，能使驾驶者间接地看清楚汽车后方、侧方和下方的情况，起着“第二只眼睛”的作用。

如图所示为一辆卡车的俯视图，D 点为司机眼睛的位置，司机通过左侧的后视镜AB（可看作平面镜）能看到车尾后部 C 点的情况。

初三物理中考复习作图题专项训练一、光学作图题：1.画出图中的入射或反射光线并标出前两个图中的反射角的大小.2.一束太阳光与水平地面成30°夹角，现欲使这束太阳光竖直的射向井底，请在图中准确画出这平面镜的位置。

（要求标明法线以及平面镜与水平地面的夹角)3。

画出下图中的反射、折射光路.4.完成下图中光线通过各玻璃砖的光路。

5.完成图中光线通过各透镜前或后的光路。

6。

在下图的方框内填入恰当的透镜.7.根据平面镜成像的特点，画出下列物体在平面镜中的像。

8。

如图，有一光源S放在平面镜前,经平面镜得到两条反射光线，请用作图法找出光源S的位置，并作出它的像S′.9.如下图一，发光点S射向平面镜的光线中有两条光线的反射光线是AB和CD，请在图中画出平面镜的位置。

10。

如上图二，S为平面镜MN前的一个点光源，请画出通过A点的反射光线。

11.如上图三，S是一发光点，S′是它在平面镜中的像，SA是S发出的一条光线,请画出平面镜,并作出SA 经平面镜的反射光线.12。

如图，AB物体在平面镜中成像后,眼位于镜前E处,作图说明要使眼睛看不到平面镜中的像，应该把镜的哪一部分挡住.二、作力的图示:1.如图,拉力F=15N,画出物体A受到的重力G的图示。

(滑轮重及摩擦不计）2。

小车重6N，受到跟水平方向成30°角斜向右上方的拉力F＝4N的作用,画出此二力的图示。

3。

一个重为20N的气球,在空中匀速下降。

请在图中画出气球所受重力的图示。

4。

在水中上浮的小球重为10N，受到的浮力为15N,在图中用力的图示法把这两个力都表示出来。

5.物体A重20N,静止放在斜面上，它对斜面的压力为15N。

用力的图示法把物体的重力和物体对斜面的压力表示出来。

6.在图中用力的图示法画出在斜面上滚动的重为5N的小球受到的重力。

7. 用力的图示法作出重为10N的物体放在水平桌面上的受力图.8.重为10N的物体在大小为20N的力F作用下,紧贴在竖直的墙壁上不动。

2023 年中考物理真题专题练习—力学作图题1、〔2023 江苏泰州〕如图乙所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。

〔〕答案：解析：物体向下滑时，重力方向竖直向下，摩擦力方向沿斜面对上，如以下图：2、〔2023 湖南怀化〕如图甲所示，被细线拴住的气球静止在空中，请画出气球所受重力的示意图，O 点为气球的重心。

答案：3、〔2023 江苏南京〕图丙中，轻拉弹簧，水平面上的物体A 和B 处于静止状态，画出物体A 的受力示意图.答案：解析：对A 进展受力分析，A 受到重力和支持力，由于A 和B 间没有相对运动或相对运动趋势，所以A 不受摩擦力，如以下图：4、〔2023 湖北恩施〕如图甲，物块沿粗糙斜面对上运动，请画出物块所受重力和摩擦力、及物块对斜面压力的示意图；答案：解析：重力的方向始终竖直向下，作用点在物块上；物块相对于斜面对上运动，物块受到沿斜面对下的摩擦力。

物块对斜面压力作用点在斜面上，方向垂直于斜面对下。

如以下图：5、〔2023 湖南邵阳〕木块在水平向右的拉力F 作用下做匀速直线运动，请在图中画出木块在水平方向的受力示意图。

答案：6、〔2023 山东潍坊〕在内壁光滑的汽缸内，用重为G 的活塞封闭确定质量的气体，把活塞和汽缸按图乙所示悬挂，静止在空中，图中已标出缸内气体对活塞的作用力，请画出活塞所受其它力的示意图。

答案：7、〔2023 湖南岳阳〕岳阳张超烈士纪念园中有一架歼-15 舰载机模型，请用力的示意图表示该模型所受重力G。

〔O 点为模型的重心〕答案：8、〔2023 山东济宁〕请按要求完成以下作图。

如以下图，顽皮的小象用力向下压跷跷板，猴子被弹起，不计空气阻力，请画出此时猴子的受力示意图。

答案：9、〔2023 疆〕请在图甲中画出静止的小球所受重力和拉力的示意图．答案：10、〔2023 苏州〕图乙中磁性黑板擦吸附在竖直黑板上，画出黑板擦在竖直方向受到的力；答案：11、〔2023 衡阳〕如以下图，一个小球停放在水平地面的墙角处，请画出小球的受力示意图。

中考物理作图题专题训练汇总及答案解析中考物理复作图题一、作图题1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．3、如图所示，光射在水面上，在图中画出反射光线．4、如图所示，S′为发光点S在平面镜MN中的像，若S 发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路．5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）6、画出下图中从A点出发，经平面镜反射后经过B的光线．7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．8、作图题：一条光芒照射到水面产生反射和折射，这条光芒经水面折射后的光芒如图所示，请在图中画出它的入射光线和反射光线的大致方向．9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光芒．11、如图所示，一个凸透镜的主光轴与平静水面重合，F 为凸透镜的焦点．请画出图中光线在凸透镜左边的入射光芒以及图中光芒进入水中的折射光芒．12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线．13、请在图中画出经过透镜折射后的光芒．14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光芒，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F的示意图．16、图12甲所示是一吊灯吊挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。

中考物理真题专题练习—光学作图题及答案1.日晷（guǐ）是古代的一种“时钟”，利用太阳光下指针的影子指示不同的时刻（如图）。

请根据指针的影子AB，画出此时太阳光的传播方向（太阳光视为平行光）2.如图所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及度数。

3.如图所示 A'O'是AO在平面镜中的像，根据平面镜成像特点画出平面镜及其位置4.如图，O点为半圆柱玻璃砖横截面的圆心，一束单色光从空气中与界面成30°角斜射到O 点，发生了反射和折射，请在图中画出反射光线和折射光线。

5.根据入射光线和折射光线，在图中的虚线框内画出适当类型的透镜。

6.如图所示，一束光从水里斜射入空气中，请在图中画出反射光线和大致的折射光线。

7.如图所示，一束光从空气斜射向水面，请画出它的反射光线和进入水中光线的大致方向。

8.光从玻璃斜射入到空气中，在玻璃与空气的交界面上发生折射和反射，反射光线OC如图所示，请在图中画出入射光线AO和折射光线OB的大致方向。

9. “圭表”是我国古代先进的天文观测仪器，根据“表”在“圭”面上形长的变化就能知道时节的更替。

元代天文学家郭守敬改进和创新了“圭表”（如图甲），国乙是其示意图。

他在“表”上方加一根架空的横梁，在“圭”面上放置一个可移动的景符（有小孔的铜片）。

他利用改进后的“圭表”，精确推算出了二十四节气和一回归年天数。

请根据以上资料在图乙中画出横梁通过景符的小孔在“圭”面上所成的影像，并标明两条光线的传播方向。

10.一束光AO斜射向水面上O点，产生折射和反射，请作出反射光线OB和折射光线OC的大致方向。

11.如图是近视眼矫正的示意图，请大致画出图中两条平行光线经过晶状体后的折射光线。

12.如图所示，一束光从空气斜射入半圆形玻璃砖中，请用箭头标出光传播的方向。

13.冰墩墩是2022年北京冬奥会吉祥物。

请在图中画出A点在平面镜中的像，并画出眼睛B 通过平面镜“看见”A点的光路图。

中考物理《光学作图》专项练习题(附答案)1．图中OA′是入射光线AO的折射光线，请在图中大致画出折射光线OB′的入射光线BO．2．如图所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．3．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面如图乙所示，请画出这束光线在水中行进最后射出水面的光路图．4．画出图中的BC的入射光线和AO的折射光线____．5．如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′．请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A．（）6．如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．7．如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路确定发光点S的位置和它经平面镜所成的像S′。

8．如图所示，请将下列光路图补充完整．( )9．如图所示，水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：（1）A1发出的光经水面反射进入人眼的光路图；（2）A2发出的光进入人眼的光路图．10．图中L为凸透镜，MN为其主光轴，D为光心，若物体AB经凸透镜成的实像为A'B’，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．11．小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图．请你在图中把光路补充完整并过A点画出放置的平面镜．12．一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在图中画出它的入射光线和反射光线的大致方向．( )13．如图所示，暗室内有一盛水的水槽，水槽上方一激光束入射到平面镜（图中未画出）上的O点，光束经平面镜反射后照射到水槽中的B点。

中考物理《光学作图》专项练习题(附答案)1．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P 点，请你画出平面镜的位置．2．作出蜡烛发出的光通过透镜之后的光线．3．画出图中S点发出的一条入射光线经平面镜反射后过P点的光路。

4．如图所示，点S表示天空中的小鸟，点S′表示游泳者在水下看到的小鸟，请画出游泳者能看到小鸟的一条入射光线和对应的折射光线．（保留作图痕迹）( )5．如图所示，光源Q发出一束光经平面镜反射在墙上显示出一个光点．①画出光源Q在平面镜中的像①画出平面镜发射的光线并标出墙上光点的位置6．在图中画出平面镜的位置，要求保存作图痕迹_______。

7．如图所示，SA、SB是光源S发出的两条光线．其中SA平行于主光轴，SB过左焦点，请画出这两条光线通过凸透镜后的光线．( )8．如图所示，（两透镜焦距相同）根据已知光线画出原先的入射光线和后来的折射光线。

9．如图，MN为凸透镜L的主光轴，A′B′为物体AB通过凸透镜所成的虚像，请通过作图标出凸透镜L和焦点F的位置。

10．请画出入射光线通过透镜后的折射光线．( )11．如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．( )12．一束光线从空气斜射向水面，在界面处同时发生了反射和折射，如图所示，已知反射光线，请作出入射光线和大致的折射光线13．当光线从水射向空气时，它的反射光线如图所示，画出入射光线和折射光线．14．如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路。

15．如图所示，一凸透镜放置于水中其主光轴与水面重合，现有一束平行于水面的入射光线通过凸透镜后折射入水中，请画出完整的光路．( )16．如图所示，ab是光源S射向平面镜后的一条反射光线，射向凹透镜的焦点F.S′是光源S在平面镜中的像．请画出：(1)光源S的位置；(2)ab的入射光线；(3)ab经凹透镜的折射光线．17．如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．18．如图所示，AB是由点光源S发出的一个入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S点的位置．19．请在图中画出两条入射光线经过凸透镜后的折射光线．20．如图是人眼看见A′物体在平面镜中的像A′的示意图，请确定物体A的位置并画出入射光线．( )参考答案1．【详解】过P点作水平直线与入射光线相交于o点，OP是反射光线，作入射光线和反射光线之间夹角的角平分线，角平分线就是法线的位置，然后垂直于法线画出平面镜的位置；如图所示：【点睛】】本题是光的反射定律的应用，关键要找出法线是入射光线和反射光线夹角的角平分线，平面镜与法线垂直的关系．2．【详解】根据凸透镜的三条特殊光线作图：与主光轴平行的光线，折射后过焦点；过凸透镜光心的光线，传播方向不变；据此作图如下：【点睛】涉及凸透镜或凹透镜的光路作图，应牢记凸透镜和凹透镜的三条特殊光线，在画图中灵活运用，像这一类的作图即可迎刃而解．3．【详解】首先根据像与物体对称作出S的像S’，如图，再连接S’P，交点平面镜于O点，则OP为反射光线，连接SO为入射光线，如图：【点睛】此类作图依据是平面镜成像的原理，如果根据反射定律是不能一下找准正好经过A点的反射光线的；而平面镜成像时，是反射光线的反向延长线相交形成物体的像，所以找出物体的像后，连接像点到P 点，则OP一定为其中一条反射光线。

初三物理作图题专题训练一、光学作图1、光的直线传播（1）如图，路灯下站着小明、小芳、小刚三人，请根据小芳和小刚的影长（粗实线为影子），标出图中路灯灯泡S的位置．（2）用光路图作出物体AB经小孔O在屏幕M上所成的像A′B′2、平面镜成像（1）画虚像作出图中物体AB在平面镜MN中所成的像A′B′(保留作图痕迹)。

（2）画光路图竖起的墙面上有一块平面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币(如图中点A 所示)，请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图。

3、光的反射（1）画出图中入射光线AO的反射光线并标出反射角的大小．（法线一般用虚线表示）（2）如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成反射光路图.（3）如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图画出平面镜的位置，并标出反射角的度数。

4、光的折射（1）如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线。

（2）如图所示，一束光射向玻璃三棱镜并穿过三棱镜，请画出这束光进入三棱镜和离开三棱镜后的光线(画出法线)。

（3）如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过点A，折射光线经过点P，请你作出入射光线、反射光和折射光线。

（4）如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。

5、透镜（1）请画出入射光线通过透镜后的折射光线。

（2）如图所示,请在图中作出两条入射光线经凹透镜折射后的折射光线。

（3）在图所示的光路图中，分别填入合适的透镜．二、力学作图1、画指定力的示意图（1）如图所示，请画出所受的重力G和球对墙面的压力F的示意图．（2）如图所示，小蛮用绳子拉木箱，请画出：①木箱受到的重力示意图；②木箱受到的拉力示意图．2、画受力分析图（1）请画出木块在斜面上匀速下滑时的受力示意图。

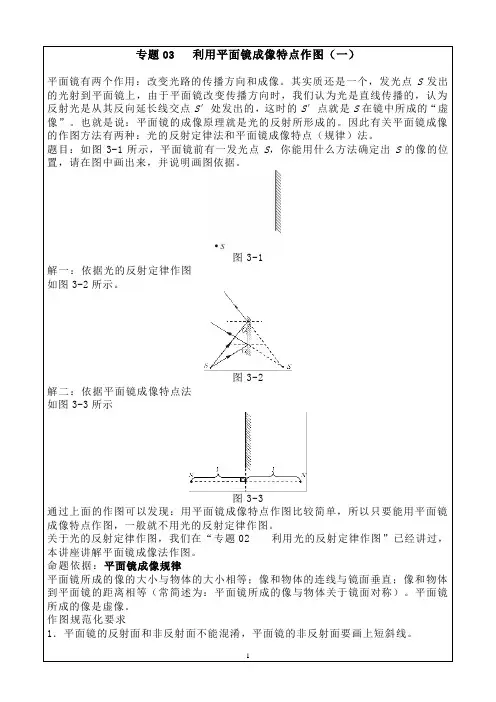

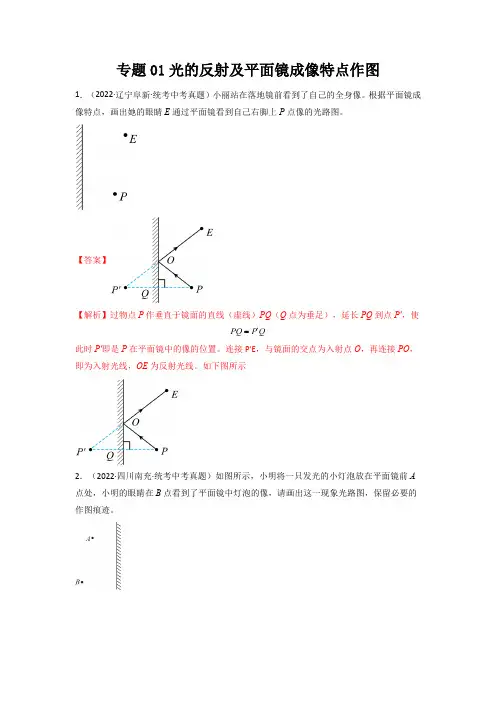

专题03 利用平面镜成像特点作图（一）平面镜有两个作用：改变光路的传播方向和成像。

其实质还是一个，发光点S发出的光射到平面镜上，由于平面镜改变传播方向时，我们认为光是直线传播的，认为反射光是从其反向延长线交点S′处发出的，这时的S′点就是S在镜中所成的“虚像”。

也就是说：平面镜的成像原理就是光的反射所形成的。

因此有关平面镜成像的作图方法有两种：光的反射定律法和平面镜成像特点（规律）法。

题目：如图3-1所示，平面镜前有一发光点S，你能用什么方法确定出S的像的位置，请在图中画出来，并说明画图依据。

图3-1解一：依据光的反射定律作图如图3-2所示。

图3-2解二：依据平面镜成像特点法如图3-3所示图3-3通过上面的作图可以发现：用平面镜成像特点作图比较简单，所以只要能用平面镜成像特点作图，一般就不用光的反射定律作图。

关于光的反射定律作图，我们在“专题02 利用光的反射定律作图”已经讲过，本讲座讲解平面镜成像法作图。

命题依据：平面镜成像规律平面镜所成的像的大小与物体的大小相等；像和物体的连线与镜面垂直；像和物体到平面镜的距离相等（常简述为：平面镜所成的像与物体关于镜面对称）。

平面镜所成的像是虚像。

作图规范化要求1．平面镜的反射面和非反射面不能混淆，平面镜的非反射面要画上短斜线。

2．实际光线（入射光线和反射光线）要画成实线，并用箭头表示光行进的方向。

实物用实线表示。

3．虚像、法线和光的反向延长线及辅助线要用虚线表示。

4．为了表示实物和虚像的对称点，实物（线段）如果有箭头，则虚像也要标上箭头或字母。

5．要符合光的反射定律和平面镜成像的特点。

题型分类：平面镜成像特点（规律）有4点，同时物体又分点、线、面，所以，有关作图题型有如下几种。

题型一：找点定位（寻找像点或者物点确定物点或者像点的位置）①找物点（或像点）●以点找点（以物点或者像点去寻找像点或者物点）解题技巧：此类题目一般是关于像点或者光源的寻找，所以利用平面镜成像的规律：物像连线与镜面垂直；物像到镜面的距离相等，即物像关于镜面对称进行作图。

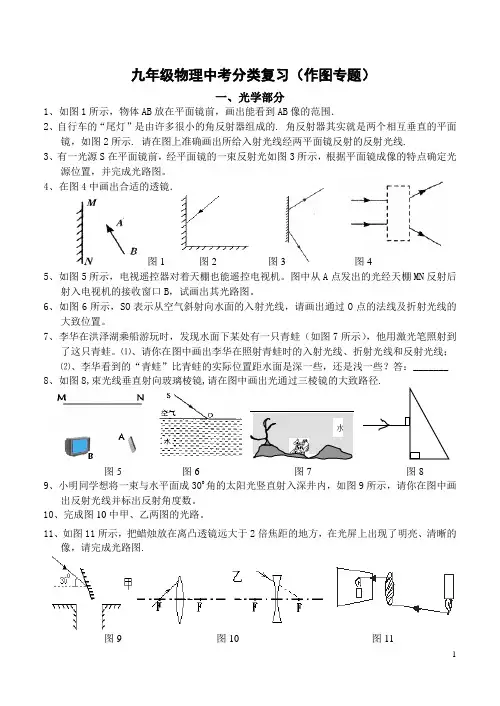

九年级物理中考分类复习（作图专题）一、光学部分1、如图1所示，物体AB 放在平面镜前，画出能看到AB 像的范围．2、自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜，如图2所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线.3、有一光源S 在平面镜前，经平面镜的一束反射光如图3所示，根据平面镜成像的特点确定光源位置，并完成光路图。

4、在图4中画出合适的透镜．5、如图5所示，电视遥控器对着天棚也能遥控电视机。

图中从A 点发出的光经天棚MN 反射后射入电视机的接收窗口B ，试画出其光路图。

6、如图6所示，SO 表示从空气斜射向水面的入射光线，请画出通过O 点的法线及折射光线的大致位置。

7、李华在洪泽湖乘船游玩时，发现水面下某处有一只青蛙（如图7所示），他用激光笔照射到了这只青蛙。

⑴、请你在图中画出李华在照射青蛙时的入射光线、折射光线和反射光线； ⑵、李华看到的“青蛙”比青蛙的实际位置距水面是深一些，还是浅一些？答：_______8、如图8,束光线垂直射向玻璃棱镜,请在图中画出光通过三棱镜的大致路径.9、小明同学想将一束与水平面成30角的太阳光竖直射入深井内，如图9所示，请你在图中画出反射光线并标出反射角度数。

10、完成图10中甲、乙两图的光路。

11、如图11所示，把蜡烛放在离凸透镜远大于2倍焦距的地方，在光屏上出现了明亮、清晰的像，请完成光路图.图7 9 图1012、在图12中，完成反射的光路图。

13、图13中，平面镜前一个发光点S，这发光点发出的光线中有一条经平面镜反射后经过P点。

试用作图法画出这条光线的入射点并完成光路。

14、如图14所示，某同学在水池边（A点）洗碗时看到水中有一朵白云（B点），这是怎么回事呢？请你画出他看到“水中的白云”的光路图。

15、如图15，在水下有一束光通过一个空气三棱镜，请完成光路；16、如图16所示，MN、为空气与水的界面，设水下装有一盏彩灯S，射出一条光线SA，经平面镜反射后沿BO方向射到界面上的O点，再从O点射出水面。

专题23 力学作图分析力学作图主要包括力的示意图、力臂的画法以及滑轮组的绕线方法。

画力的示意图要注意三个要点：(1)力的作用点的位置；(2)力的方向；(3)力的大小以及物理量的符号。

画力臂要注意三点：(1)支点的位置；(2)画力的作用线；(3)标出力臂l。

做滑轮组绕线的作图题时要注意两点：(1)绳子的股数n；(2)拉力的方向。

类型一受力分析作图【例1】如图所示，A处于静止状态，B在拉力作用下向右运动。

请在图中画出A物体的受力示意图(力的作用点图中已标出)。

【例2】在内壁光滑的汽缸内，用重为G的活塞封闭一定质量的气体，把活塞和汽缸按图所示悬挂，静止在空中，图中已标出缸内气体对活塞的作用力F气，请画出活塞所受其他力的示意图。

【例3】如图，斜面上的小球A被挡板B挡住，请画出小球A所受力的示意图。

【例4】如图所示物块正在光滑的水平面上向右滑动，并拉伸弹簧，画出物块受力的示意图(不计空气阻力)。

类型二杠杆作图【例5】图甲是生活中常用的一款指甲刀，其中AOB部分可视为杠杆，其简化示意图如图乙所示，使用时，指甲作用在A点的力视为阻力。

请你在乙图中画出：(1)作用在A点的阻力F2的示意图。

(2)在B点施加的最小动力F1及动力臂l1。

【例6】如图所示，用杠杆将物体A吊起，O是支点，请画出拉力F1的力臂L1和物体A所受重力的示意图。

【例7】撬棒是生活中常用的劳动工具，如图所示，请画出重物M对撬棒的压力F2以及人对撬棒的力F1的力臂l1。

【例8】中医药文化是中华民族悠久历史文化的重要组成部分。

如图是用切刀将黄芪切片的示意图，请你在图中画出施加在手柄上A点最小力F的示意图及其力臂l。

【例9】图中利用羊角锤撬钉子，在锤柄上画出所施加的最小动力F和其力臂l。

类型三滑轮组绕线作图【例10】一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画代替绳子，画出滑轮组最省力的绕绳方法。

中考物理专题训练：力学作图2．（2021•南通）如图，判断重力方向装置中的小球静止，请画出小球的受力示意图3．（2021•宿迁）如图所示，一个磁性黑板擦紧贴于竖直黑板面上，刚好能沿黑板面竖直匀速下滑。

请画出磁性黑板擦在竖直方向上所受到的力。

4．（2021•无锡）如图中手沿水平方向拉弹簧一端，弹簧伸长。

请在O点画出弹簧对手的拉力F的示意图。

5．（2021•泰州）如图所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。

6．（2021•南京）如图中，轻拉弹簧，水平面上的物体A和B处于静止状态，画出物体A 的受力示意图。

7．（2021•苏州）图中磁性黑板擦吸附在竖直黑板上，画出黑板擦在竖直方向受到的力。

8．（2021•扬州）如图，作出静止在斜面上的木块所受重力和弹力的示意图。

9．（2020•南京）如图（a）所示，空缆车随缆绳做匀速直线运动，在图（b）中画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力）。

10．（2020•苏州）如图，箱子随水平传送带向右做匀速直线运动，请画出它所受力的示意图（空气阻力不计）。

11．（2020•盐城）在图中画出小车受到重力的示意图。

12．（2020•连云港）按照题目要求作图。

如图所示，物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图。

13．（2020•镇江）足球静止在水平桌面上，O为重心，请画出足球受力的示意图。

14．（2019•南通）如图，带电小球A悬停于带同种电荷的球M正上方，请作出A受力的示意图。

15．（2019•淮安）画出图中静止在斜面上的茶杯所受重力的示意图。

16．（2019•扬州）如图，是一块质量均匀分布的半圆形量角器，将其用细线悬挂在天花板上，请你用作图的方法找到重心O点的位置。

（A点是圆心，保留作图痕迹）17．（2019•无锡）如图在水平地面上拉动木块，请画出木块所受重力和拉力的示意图18．（2019•苏州）图中，物块沿绝对光滑的斜面下滑，请画出物块受力的示意图。

中考物理常考作图题(附答案和解析)1．（3分）如图所示，潜水员眼睛在水下A点处，B点有条小鱼，C 点有只小鸟，请作出潜水员观察鱼、鸟的光路图。

【考点】A3：光直线传播的应用；AN：作光的折射光路图．【分析】（1）根据光在同种均匀介质中沿直线传播的规律作出潜水员观察鱼的光路图；（2）根据光从空气中进入水中时折射角小于入射角的规律作出潜水员观察鸟的光路图。

【解答】解：（1）直接连接BA，光线方向从B指向A，光线BA即为潜水员观察鱼的光路图；（2）首先确定入射点O，点O在AC连线与界面交点的左侧，连接CO与OA即为入射光线与折射光线。

故答案为：【点评】考查光在同种均匀介质中沿直线传播与光的折射定律，难点是确定光的入射点与光线的方向。

2．（3分）如图所示，用两橡皮筋悬挂的金属棒AB处于磁场中，金属棒两端连接着导线（导线对金属棒的作用力忽略不计），当棒中通以由A流向B的电流时，金属棒静止，橡皮筋刚好处于松弛状态；现让电流由B流向A，金属棒仍静止，请画出此时金属棒受力的示意图。

【考点】6H：力的示意图与图示；71：弹力；76：重力；CJ：磁场对通电导线的作用．【分析】当棒中通以由A流向B的电流时橡皮筋处于松弛状态就说明了导线AB受到了一个向上的磁场力的作用；若电流的方向发生改变时，导线AB的受力方向就会变为向下。

先分析金属棒受到的力有：橡皮筋的拉力（两个）、导线AB的重力、导线AB受到的向下的磁力；然后根据力的示意图的画法做出各个力的示意图。

【解答】解：通过分析可知：导体AB受到了四个力的作用：竖直向下的重力、橡皮筋施加的竖直向上的拉力（两个）、竖直向下的磁力。

故答图如下：【点评】解答此题的关键是导体AB所受到的磁力的分析。

3．（5分）欣儿手头上有完全相同的l元硬币10枚，为了测出其中一枚硬币的密度，她设计了一个小实验。

实验器材有空金属筒、量杯和水；主要的实验步骤如下：A．将10枚硬币全部放入水中，此时量杯中水面处刻度如图；B．将10枚硬币放入金属筒中，让金属筒漂浮在量杯中，记下此时水面处的刻度值为53mL；C．将空金属筒放入盛有适量水的量杯中，让其漂浮，记下此时水面处的刻度值为22mL。
