初中物理电学知识点复习及实验精选测试题(精编版)初中物理电学知识点复习及实验精选测试题初中物理电学知识点复习1、电路:把电源、用电器、开关、导线连接起来组成的电流的路径。
2、通路:处处接通的电路;开路:断开的电路;短路:将导线直接连接在用电器或电源两端的电路。
3、电流的形成:电荷的定向移动形成电流.(任何电荷的定向移动都会形成电流)4、电流的方向:从电源正极流向负极.5、电源:能提供持续电流(或电压)的装置.6、电源是把其他形式的能转化为电能.如干电池是把化学能转化为电能.发电机则由机械能转化为电能.7、在电源外部,电流的方向是从电源的正极流向负极。
8、有持续电流的条件:必须有电源和电路闭合.9、导体:容易导电的物体叫导体.如:金属,人体,大地,盐水溶液等.导体导电的原因:导体中有自由移动的电荷;10、绝缘体:不容易导电的物体叫绝缘体.如:玻璃,陶瓷,塑料,油,纯水等. 原因:缺少自由移动的电荷11、电流表的使用规则:①电流表要串联在电路中;②电流要从"+"接线柱流入,从"-"接线柱流出;③被测电流不要超过电流表的量程;④绝对不允许不经过用电器而把电流表连到电源的两极上.实验室中常用的电流表有两个量程:①0~0.6安,每小格表示的电流值是0.02安;②0~3安,每小格表示的电流值是0.1安.12、电压是使电路中形成电流的原因,国际单位:伏特(V);常用:千伏(KV),毫伏(mV). 1千伏=1000伏=1000000毫伏.13、电压表的使用规则:①电压表要并联在电路中;②电流要从"+"接线柱流入,从"-"接线柱流出;③被测电压不要超过电压表的量程;实验室常用电压表有两个量程:①0~3伏,每小格表示的电压值是0.1伏; ②0~15伏,每小格表示的电压值是0.5伏.14、熟记的电压值:①1节干电池的电压1.5伏;②1节铅蓄电池电压是2伏;③家庭照明电压为220伏;④安全电压是:不高于36伏;⑤工业电压380伏.15、电阻(R):表示导体对电流的阻碍作用.国际单位:欧姆(Ω);常用:兆欧(MΩ),千欧(KΩ);1兆欧=1000千欧; 1千欧=1000欧.16、决定电阻大小的因素:材料,长度,横截面积和温度17、滑动变阻器:A. 原理:改变电阻线在电路中的长度来改变电阻的.B. 作用:通过改变接入电路中的电阻来改变电路中的电流和电压.C. 正确使用:a,应串联在电路中使用;b,接线要"一上一下";c,闭合开关前应把阻值调至最大的地方.18、欧姆定律:导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比.公式:I=U/R. 公式中单位:I→安(A);U→伏(V);R→欧(Ω).19、电功的单位:焦耳,简称焦,符号J;日常生活中常用千瓦时为电功的单位,俗称“度”符号kw.h1度=1kw.h=1000w×3600s=3.6×106J20.电能表是测量一段时间内消耗的电能多少的仪器。
九年级物理电学测试题一、选择题1、下列物理量中,以科学家的名字“焦耳”作为单位的是()A.时间B.密度C.电阻D.电功2、如图所示电路,电源电压保持不变,三只电表均完好.开关S闭合后,发现只有两个电表的指针发生偏转,若电路中只有一个灯泡出现了故障,则可能是()A电压表V1示数为零,灯L1断路 B电压表V1示数为零,灯L1短路C.电流表A示数为零,灯L2断路 D电流表A示数为零,灯L2短路3、为了比较电阻R1和R2的大小,四位同学分别设计了如图所示的电)路,其中不可行的是(器的滑片P向右移动时()A .示数变大,示数变小,与示数的比值不变B .示数变小,示数变小,与示数的比值不变C .示数变小,示数变大,与示数的比值变小D .示数不变,示数变小,与示数的比值变大5、实验室有甲、乙两只灯泡,甲标有“15V 1.OA”字样,乙标有“10V0.5A”字样。
现把它们串联起来,则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响) ()A.25V B.35V C.17.5V D.12.5V6、某导体中的电流与它两端电压的关系如图所示,下列分析正确的是()A.当导体两端的电压为0时,电阻为0B.该导体的电阻随电压的增大而减小C.当导体两端的电压为0时,电流为0D.当导体两端的电压为2 V时,电流为0.6A7、将两只额定电压相同的小灯泡L1、L2串联在电路中,如图所示。
闭合开关后,发现灯L1较亮,灯L2较暗,其原因是()A.灯L1额定功率较大B.灯L2两端电压较大C.灯L1的电阻较大D.通过灯L1的电流较大8、以下关于灯泡亮暗的讨论,你认为正确的是()A.灯泡的亮暗由灯泡的电压决定B.灯泡的亮暗由灯泡的电流决定C.灯泡的亮暗由灯泡的实际功率决定D.灯泡的亮暗由灯泡的额定功率决定9、图所示的电路中,正常发光的三盏灯突然全部熄灭,经检查保险丝完好,用试电笔插进插座的两孔,氖管均发光。
造成这一现象的原因是()A.插座发生短路了 B.进户的火线断了C.进户的零线断了 D.某盏电灯的灯丝断了10、在如图所示的电路中,电源电压保持不变,当开关S由断开到闭合,电流表两次示数之比是1∶5。

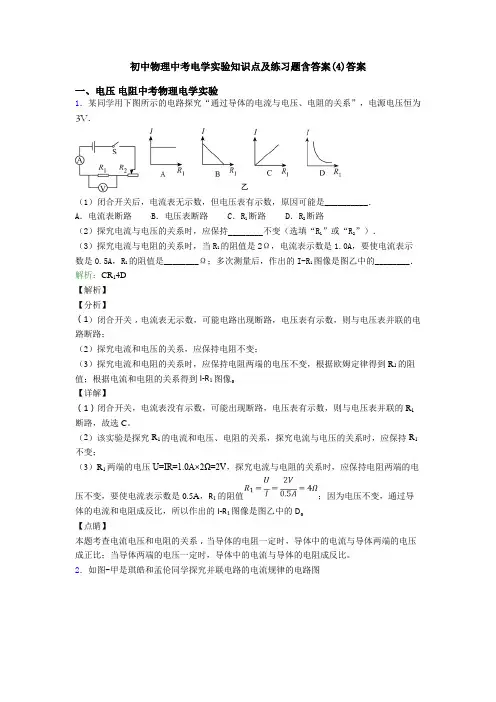

初中物理中考电学实验知识点及练习题含答案(4)答案一、电压电阻中考物理电学实验1.某同学用下图所示的电路探究“通过导体的电流与电压、电阻的关系”,电源电压恒为.(1)闭合开关后,电流表无示数,但电压表有示数,原因可能是__________.A.电流表断路B.电压表断路C.R1断路D.R2断路(2)探究电流与电压的关系时,应保持________不变(选填“R1”或“R2”).(3)探究电流与电阻的关系时,当R1的阻值是2Ω,电流表示数是1.0A,要使电流表示数是0.5A,R1的阻值是________Ω;多次测量后,作出的I-R1图像是图乙中的________.解析:CR14D【解析】【分析】(1)闭合开关,电流表无示数,可能电路出现断路,电压表有示数,则与电压表并联的电路断路;(2)探究电流和电压的关系,应保持电阻不变;(3)探究电流和电阻的关系时,应保持电阻两端的电压不变,根据欧姆定律得到R1的阻值;根据电流和电阻的关系得到I-R1图像。
【详解】(1)闭合开关,电流表没有示数,可能出现断路,电压表有示数,则与电压表并联的R1断路,故选C。
(2)该实验是探究R1的电流和电压、电阻的关系,探究电流与电压的关系时,应保持R1不变;(3)R1两端的电压U=IR=1.0A×2Ω=2V,探究电流与电阻的关系时,应保持电阻两端的电压不变,要使电流表示数是0.5A,R1的阻值;因为电压不变,通过导体的电流和电阻成反比,所以作出的I-R1图像是图乙中的D。
【点睛】本题考查电流电压和电阻的关系,当导体的电阻一定时,导体中的电流与导体两端的电压成正比;当导体两端的电压一定时,导体中的电流与导体的电阻成反比。
2.如图-甲是琪皓和孟伦同学探究并联电路的电流规律的电路图(1)实验中,他们应该选择规格____________的两个小灯泡来进行实验(填“相同”或“不相同”)。
(2)开关闭合前,琪皓同学发现电流表A的指针在零刻度线左端,如图-乙所示,其原因是(_______)(选填“A”或“B”)A.电流表没调零B.电流表正负接线柱接反了(3)他们把电流表A纠正后,闭合开关进行实验,两灯都发光,电流表A与电流表A2的指针所指位置均为如图-丙所示,则通过L1的电流为____________A。
初中物理电学实验复习题集附答案初中物理电学实验复习
1. 电流和电阻
1.1 电流实验题
1.1.1 用电流表测量电流大小
1.1.2 串联电流表的应用
1.2 电阻实验题
1.2.1 用万用表测量电阻大小
1.2.2 并联电阻的应用
2. 电路和电能
2.1 电路实验题
2.1.1 用电线和电池搭建简单电路
2.1.2 串联电路和并联电路的比较
2.2 电能实验题
2.2.1 用电能小灯泡观察电能转化
2.2.2 电能损耗的探究
3. 电流和磁场
3.1 电流和磁场实验题
3.1.1 使用探针观察电流产生的磁场
3.1.2 使用指南针探测电流产生的磁场方向3.2 线圈实验题
3.2.1 用线圈形成电磁铁
3.2.2 改变电流大小对电磁铁磁力的影响
4. 电磁感应
4.1 电磁感应实验题
4.1.1 用磁铁通过线圈产生电流
4.1.2 改变线圈位置对电流大小的影响
4.2 发电机实验题
4.2.1 用发电机产生交流电
4.2.2 改变磁铁旋转速度对电流大小的影响
5. 结论与答案
5.1 电流和电阻的结论与答案
5.2 电路和电能的结论与答案
5.3 电流和磁场的结论与答案
5.4 电磁感应的结论与答案
以上是初中物理电学实验复习题集的相关内容。
希望这些练习题和答案能够帮助你巩固和复习电学实验方面的知识。
祝你学习进步!。
中考物理总复习《电学实验》专项测试题(附带答案)学校:___________班级:___________姓名:___________考号:___________ 1.(1)在“探究串联电路的电压关系”的实验中,如图1.①根据电路图,在连接电路时,开关应处于(选填“闭合”或“断开”)状态。
①连接好电路,闭合开关,若L2断路,则电压表(选填“有示数”或“无示数”)。
(2)在“探究并联电路的电流关系”的实验中。
①某组实验中测出了L1、L2支路和干路上的电流分别为I A、I B和I C,I A=0.54A,I B的示数如图2所示,则I C= A。
根据多次测量实验结果,在误差允许范围内,你认为多次实验的目的是。
2.在“探究导体的电流跟电阻的关系”实验中,老师提供的器材有:电源(电压恒为3V),电流表、电压表和开关各一个,五个定值电阻(5Ω、10Ω、15Ω、20Ω、30Ω,50Ω),滑动变阻器(规格是“20Ω,2A”),导线若干。
(1)图甲是小明连接的实物电路,图中有一根导线连接错误,请你在连接错误的导线上打“×”并补画出正确的连线。
( )(2)在开关闭合前,应将滑动变阻器的滑片滑至最(选填“左”或“右”)端。
(3)电路连接无误后,闭合开关,小明先后将5Ω和10Ω的电阻分别接入电路,移动滑片P进行了二次实验,数据如图乙表格所示,小明紧接着再将20Ω的定值电阻替换10Ω的电阻后,直接读出电流表示数示为A。
(4)小明为了使实验能继续顺利进行,还可以使用的定值电阻有。
(写出具体的电阻值)(5)小明将电阻换成标有“2.5V”字样的小灯泡,测量其不同电压下的电功率。
①正确连接电路,闭合开关,发现小灯泡不亮,电压表有示数,电流表指针几乎不动,产生这种现象的原因是;①排除故障,继续实验,根据实验数据画出I﹣U图像(如图丙)。
由此可求出小灯泡正常发光时的功率为W;(6)完成上述实验后,小明又利用上述器材重新设计了电路(增加了一个滑动变阻器)如图丁,测量另一个小灯泡的额定功率,这个小灯泡正常工作的电流为I1。
电学实验探究题考前专题复习(一)1、某实验小组的同学探究电流与电压的关系时,用到如下器材:电源1个,电流表、电压表各1只,定值电阻(5Ω、10Ω、15Ω各1只),滑动变阻器1只,开关1个,导线若干;设计的电路如图所示。
(1)这个实验使用了控制变量的方法,其中被控制的变量是 ,滑动变阻器R2的作用是 。
下面是他们获取的一组实验数据:电压U/V 2 4 6 8 10电流I/A 0.39 0.79 1.20 1.58 2.00(2)实验中他们选用的定值电阻阻值为 Ω;(3)请在图31坐标系上画出电流随电压变化的图像;(4)分析表中的数据或图像,你能得出的探究结论:2、如图26甲所示是小刚“测小灯泡电功率”的实验电路。
其中电源电压为6V,小灯泡额定电压为2.5V、电阻约为l0Ω。
滑动变阻器有A规格“l0Ω2A”、B规格“50Ω lA”可选。
(1)本实验应该选择_________规格的滑动变阻器。
连接电路时,开关应_________。
(2)请用笔画线代替导线将图甲的实验电路连接完整。
(3)闭合开关后,小刚发现电流表和电压表有示数但都很小,且看不到小灯泡发光,其原因是______ _。
(4)当变阻器滑片P移到某一位置时,电压表示数如图乙所示,为_______V。
要测小灯泡的额定功率,应将滑片P 向_______ (选填“A”或“B”)端移动,使电压表示数为2.5V。
第2题 第3题3、在用电压表和电流表测电阻R0的实验中,若被测电阻R0的阻值约为30Ω,备有:电流表一个,0﹣0.6A,0﹣3A两个量程,电压表一个,0﹣3V、0﹣15V两个量程;电源四种,电压分别为1.5V、3V、6V、15V;开关一个;导线若干。
(1)为了比较准确地测出电阻R0的阻值,还需要的器材是 ;(2)请在空框内画出实验电路图;(3)连接电路时,开关应该是 的。
(4)为了减小电表读数时的误差,要求在几次测量中,电表指针的示数大于量程的2/3,则电源应选用 V,电压表应选用 量程,电流表应选用 量程。
初中物理中考物理电学实验知识点及练习题及答案(2)一、电压电阻中考物理电学实验1.小明想探究某电阻的阻值R,与温度t的关系,设计了如下图所示的电路,其中,定值电阻R o=20 Ω,电源电压U=3 V。
他把该电阻放在不同的温度下做实验,得到了不同温度下该电阻的阻值(如下表)。
(1)由表中数据得出,该电阻的阻值R t与温度t的数学关系式为_____;(2)通过计算说明,当温度为0℃时,小明观察到实验中电压表的示数为多少?_____(3)在实验过程中,小明发现:温度较高时,随温度的上升,电压表示数变化不明显。
经检查,电路连接正常,各元件没有损坏。
你认为小明发现的情况可能是什么原因造成的?_____2.如图所示是小明“探究串联电路中电压的关系”的实验电路图.(1)实验步骤:A.按如图所示接好电路,闭合开关前,滑片P应调至最_____端.(填“左”或“右”) B.滑片P移至适当位置,用电压表测出定值电阻R0两端的电压U1.C.保持_________D.保持滑片P不动,用电压表测出a、b两点之间的电压U.E.移动滑片P的位置,重复步骤B、C、D两次.(2)讨论交流:小明通过对实验数据分析,得到结论:串联电路中各个电阻两端的电压相等,总电压等于各个电阻两端电压之和.另一小组的小芳通过实验得到结论:串联电路中各个电阻两端的电压不相等,总电压等于各个电阻两端电压之和.你认为______的结论更合理,理由是_______(3)小明测电阻R0两端的电压时,电压表示数如图乙所示,则此时R0两端的电压为_______V.(4)小明按图甲接好电路,闭合开关S,无论怎样移动滑片P,灯泡都不亮,但电压表有读数.经检查,除灯L和定值电阻R0外,其余都没有问题,则电路中存在的故障可能是______为进一步确定故障,应_______3.如图所示的实验器材,现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压,电路中电流约为0.5A,并用变阻器改变小灯泡的电流,要求滑片向右滑动时灯泡变亮。

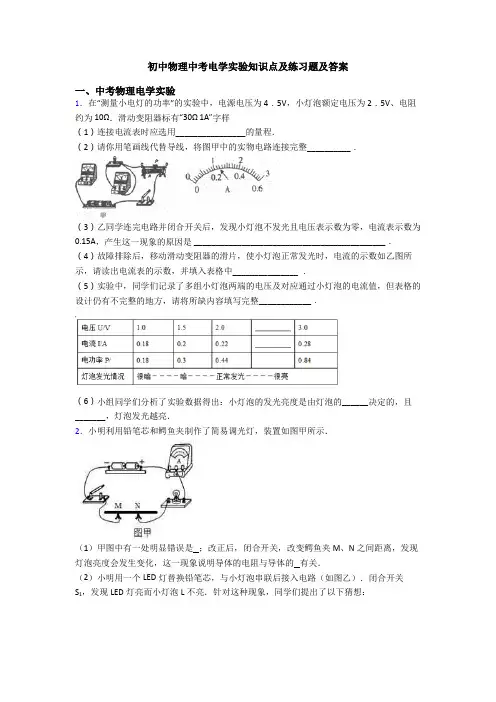

初中物理中考电学实验知识点及练习题及答案一、中考物理电学实验1.在“测量小电灯的功率”的实验中,电源电压为4.5V,小灯泡额定电压为2.5V、电阻约为10Ω.滑动变阻器标有“30Ω 1A”字样(1)连接电流表时应选用________________的量程.(2)请你用笔画线代替导线,将图甲中的实物电路连接完整__________.(3)乙同学连完电路并闭合开关后,发现小灯泡不发光且电压表示数为零,电流表示数为0.15A,产生这一现象的原因是 ____________________________________________.(4)故障排除后,移动滑动变阻器的滑片,使小灯泡正常发光时,电流的示数如乙图所示,请读出电流表的示数,并填入表格中_______________ .(5)实验中,同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值,但表格的设计仍有不完整的地方,请将所缺内容填写完整____________.(6)小组同学们分析了实验数据得出:小灯泡的发光亮度是由灯泡的______决定的,且_______,灯泡发光越亮.2.小明利用铅笔芯和鳄鱼夹制作了简易调光灯,装置如图甲所示.(1)甲图中有一处明显错误是;改正后,闭合开关,改变鳄鱼夹M、N之间距离,发现灯泡亮度会发生变化,这一现象说明导体的电阻与导体的有关.(2)小明用一个LED灯替换铅笔芯,与小灯泡串联后接入电路(如图乙).闭合开关S1,发现LED灯亮而小灯泡L不亮.针对这种现象,同学们提出了以下猜想:猜想一:小灯泡L处发生短路猜想二:LED灯电阻很大导致电路电流很小为了验证猜想,小组同学进行如下实验:实验一:将一根导线并联在图乙电路中LED灯的两端,此时LED灯,小灯泡L (填“亮”或“不亮”).根据观察到的现象说明猜想一是错误的.实验二:利用电流表和电压表,按图丙所示的电路对LED灯的电阻进行测量.闭合开关依次移动滑动变阻器的滑片,获得多组数据如下表.实验次数电压(伏)电流(毫安)电阻(欧)11.412116.7 21.614114.3 31.816112.5…………实验二中,某次测量时电压表示数如图丁所示,此时电压表读数为 V,实验时滑动变阻器的滑片逐渐向端移动(填“a”或“b”).经分析,结果支持猜想二,从而导致小灯泡的实际功率太(填“大”或“小”),不足以支持发光.3.演绎式探究﹣﹣﹣探究点电荷的电场强度如果带电体间的距离比它们的大小大得多,这样的带电体可以看成是点电荷.(1)实验发现,带电量分别为q1、q2的两个点电荷距离为r时,它们之间的作用力F=k,其中k为常量,当q1和r一定时,F与q2之间的关系图象可以用他图甲中的图线来表示.(2)磁体周围存在磁场,同样,电荷周围也存在磁场.电场对放入其中的电荷产生电场力的作用.点电荷q1和q2之间的作用力实际是q1(或q2)的电场对q2(或q1)的电场力.物理学中规定:放入电场中某一点的电荷受到的电场力F跟它的电量q的比值,叫做该点的电场强度,用E表示,则E= .如图乙所示,在距离点电荷Q为r的A点放一个点电荷q,则点电荷q受到的电场力F= ,点电荷Q在A点产生的电场强度E A= .(3)如果两个点电荷同时存在,它们的电场会相互叠加,形成合电场.如图丙所示,两个互成角度的电场强度E1和E2,它们合成后的电场强度E用平行四边形的对角线表示.如图丁所示,两个点电荷Q分别放在A、B两点,它们在C点产生的合电场强度为E合.请推导证明:E合=.4.实验小组用如图1所示的电路来探究并联电路中电流的关系,其实验思路如下∶接好电路后,把电流表分别接入到A、B、C三处,测出第一组数据;为了防止个别偶然因素的影响,他们采用以下两种方法之一来重复实验,并完成第二次和第三次测量:方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡(规格不同)(1)如图2是某同学连接的并联电路的局部图,某次实验中,测量完干路电流之后,某同学想测量通过L1的电流,为接入电流表,a、b、c、d四个接点中最方便的导线拆接点是________点,同时注意,在拆接电路时,开关必须________。
1、在学习欧姆定律之后,老师请同学们设计一个测未知电阻R x的电路,其中小明同学设计的电路如图1所示.R0为已知阻值的电阻,当s1闭合s2断开时,电流表读数为I;当s1、s2都闭合时,电流表读数为I1.(1)请你写出小明同学测R x的表达式.R x=(2)小红设计了一种不同于小明同学设计的测量电路,如图2所示.请你将图3中的器材按图2电路连接起来(用笔连线表示导线),要求滑动变阻器的滑片P处于最右端时,连入电路的阻值最大.(3)比较两个电路图,请你说一说小红设计的电路的优点.2、(1)在验证欧姆定律实验中,所连接的电路如甲图所示,当E、F间接入的电阻R0保持不变时,移动滑动变阻器R的滑片P,读出三组不同电压下的电流值,可探究出:当电阻一定是,电流与电压成比.调节变阻器的滑片P,使电压表的示数为U,再依次将E、F间的电阻R0换成定值电阻R1、R2,且R2>R1>R0,要使E、F间的电压表示数保持U不变,应将滑动变阻器的滑片P逐渐向(选填“A”、“B”)端移动,可探究电流与电阻的关系.(2)在测小灯泡的电功率时,将E、F间的电阻换成一只额定电压是“3.8V”的小灯泡.在乙图电路中,当滑动变阻器的滑片P向(选填“A”、“B”)端移动,灯泡L逐渐变亮,电压表的示数逐渐变大,电流表的示数逐渐(选填“变大”、“变小”),通过比较还发现,在灯泡逐渐变亮的过程中,电压表示数与电流表示数的比值在增大,造成这一比值增大的原因是.当小灯泡两端电压表的示数为3.8V时,电流表示数如图丙所示,则电流表的示数为A,小灯泡的电功率为W.最后归纳时,老师告诉同学们,电压表的内阻很大,它并联在电路中时,只有极小的电流通过电压表,可以忽略不计,我们就是用上述方法测量小灯泡电功率的,假如考虑了电流通过电压表的影响,你们测量的小灯泡额定功率比小灯泡真实的额定功率(选填“偏大”、“偏小”、“相等”)3、某同学想探究通过铅笔芯的电流与其两端电压的关系,设计了如图所示的电路.选用的器材有:阻值约为4Ω的2B铅笔芯一根,两节干电池组成的电池组,0﹣0.6A的电表,0一3V的电压表,滑动变阻器(10Ω2A),开关,导线等.(1)该同学根据电路图连接电路,在闭合开关前应将滑动变阻器的滑片P移到端(选填“a”或“b“).(2)闭合开关后,两电表的指针都发生了偏转,但无论怎样移动滑片,两电表的示数均保持不变且都在量程范围内,则产生故障的原因是(3)排除故障后,该同学移动滑动变阻器的滑片,将获得的几组数据记录在下表中.当采集第三组数据时,电流表指针的偏转情况如图所示,此时电流表的示数为A.实验序号①②③④⑤U/V0.040.80 1.20 1.60 2.00I/A0.100.18▲0.380.48(4)该同学采集多组实验数据的目的是(5)请根据表格中的五组数据在给定的坐标纸上画出铅笔芯的I﹣U图线.(6)由画出的图线可知,通过铅笔芯的电流与其两端电压的关系为:.4、在探究电流与电阻关系的实验中,电源电压为15V且保持不变,滑动变阻器上标有“20Ω3A”字样,实验中所用的四个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω.(1)用笔画线代替导线将电路连接完整(如图)(2)小明在a、b间接入5Ω的电阻时,调节滑动变阻器的滑片,读出电流表的示数为1.0A.断开开关,保持滑片的位置不变,用10Ω的电阻替换5Ω的电阻,闭合开关,要得到正确的实验结论,应将滑片向端移动,读数时电流表示数为A.(3)断开开关,再用15Ω的电阻替换10Ω的电阻继续实验时,无论怎样移动滑动变阻器的滑片都不能完成实验,为了使这四个电阻都能为实验所用,应控制a、b间电压不低于V.5、某实验小组做“测定一组电阻R1、R2、R3的阻值”的实验,电路图如图甲所示.已知电阻R1约为2欧,电阻R2约为5欧,电阻R3约为20欧.该实验供选用的器材有:A、电源(电压恒定9伏)B、电流表(量程0~0.6安)C、电压表(量程0~3伏)D、开关、导线若干E、滑动变阻器(最大电阻10欧,额定电流1.5安)F、滑动变阻器(最大电阻20欧,额定电流1.5安)G、滑动变阻器(最大电阻60欧,额定电流0.6安)H、滑动变阻器(最大电阻70欧,额定电流0.1安)(1)为了测定R1、R2、R3的阻值,实验中应选用的滑动变阻器是(填字母编号).(2)根据实验电路图,请在答题纸上用划线当导线完成实物图乙的连接.(3)某次实验中,实验操作正确,电流表的示数和电压表的示数如图丙所示,则电阻两端的电压为伏,电阻的阻值为欧.6、小娟利用图1所示的器材测量小灯泡的电阻,已知小灯泡的额定电压为2.5V.(1)请用笔画线代替导线将电压表正确接入电路.(2)闭合开关前,滑动变阻器的滑片应调到(选填“左”或“右”)端,电路连接正确后闭合开关,小娟发现小灯泡不亮、电压表无示数、电流表有示数,移动变阻器的滑片时,电流表的示数会变化,则故障原因可能是小灯泡(选填“断路”或“短路”).(3)故障排除后,小娟根据测得的数据绘制了小灯泡的电流随电压变化的图象(如图所示).由图象(图2)可知,小灯泡正常工作时的电阻是Ω,当小灯泡两端的电压为1V时,小灯泡的电阻是Ω,进一步分析图象可以发现小灯泡的电阻不断变化,这是因为灯丝的电阻随温度的升高而(选填“增大”或“减小”).7、在测量定值电阻阻值的实验中.(1)请你用笔画线代替导线,将图甲中的实物电路连接完整.(2)闭合开关前,滑动变阻器的滑片P应移至(选填“A”或“B”)端.小明闭合开关后,移动滑片P到某一点时,读出电压表示数为1V,电流表示数如图乙所示,计算出定值电阻的阻值为Ω.(3)小明仅把这一次实验测量所得的阻值作为最后的结果,你认为合适吗?,理由是.(4)如图丙所示是其他两组同学根据测得数据作出的I﹣U图象,分析图象可知:Ra Rb.(5)另一组的小红同学在连线时,不小心将线接错了,闭合开关后,发现无论如何移动变阻器的滑片P,电压表、电流表均有示数,但都不改变,原因可能是.(写出一种即可)(6)还有一组的小亮同学在连线时,不小心将线接错了,闭合开关后,发现无论如何移动变阻器的滑片P,电流表无示数,电压表有示数,几乎等于电源电压.出现故障的原因是.8、小刚同学想用如图所示器材来测量定值电阻R的阻值,他已连接了部分电路,请你接着完成下列步骤:(电源电压为6V)(1)用笔画线代替导线,将电路补画完整.(2)开关闭合前,滑动变阻器的滑片应滑至使变阻器电阻(填“最大”、“最小”或“中间”)位置.(3)小刚通过调节来改变被测电阻两端的电压,共测得三组对应的电压值和电流值,最后算出电阻的平均值,这样做的目的是.(4)在实验过程中,当电阻两端电压最大时,电流表示数如图乙所示,则此时定值电阻消耗的电功率为W.(5)不改变上面连好的电路,用它还可以完成的实验是:A B ;(6)若将上面实验中的定值电阻R换成小灯泡,在多次测量灯泡电阻的过程中,发现当电压表的示数增大时,电压表与电流表示数的比值将.9、在测定“小灯泡的电阻”实验中,有如下器材:电压表、电流表、开关、电压为6V的电源、“3.8V 1.5W”的小灯泡、标有“20Ω1.5A”的滑动变阻器,导线若干.(1)请用笔画线代替导线,按照图甲所示的电路图,将图乙的实物电路连接完整.(要求连线不得交叉,电流表的量程选择要恰当)(2)第一小组同学连接好最后一根导线,灯泡立即发出明亮耀眼的光并很快熄灭.检查后,发现连线正确,请你找出实验中的两个操作不当之处:①;②.(3)第二小组同学闭合开关后,发现小灯泡不亮,但电流表有示数,接下来应进行的操作是.A.更换小灯泡;B.检查电路是否断路;C.移动滑动变阻器的滑片,观察小灯泡是否发光.(4)下表是第一组的同学按正确的操作测得的数据.试验次数123电压U/V 2.0 3.0 3.8电流I/A0.330.34I3电阻R/Ω 6.08.8R3①第3次实验中电流表读数I3如图丙所示,则I3= A;计算得出R3= Ω.②从表中计算出三次小灯泡的阻值不相等,其原因是.10、小红用伏安法测额定电压为2.5V小灯泡正常发光时的电阻.(1)请你帮助她把图中的滑动变阻器连入电路,保证闭合开关时,变阻器接入电路的电阻最大.(2)正确连接好电路后,闭合开关,移动滑动变阻器的滑片,当电压表的示数为2.5V时,小灯泡正常发光.此时电流表的示数如图所示,小灯泡正常发光时的电流为A,此时小灯泡的电阻为Ω(电阻值保留一位小数).(3)滑动变阻器甲上标有“5Ω2A”,滑动变阻器乙上标有“20Ω1A”.若实验中电源输出电压为6V不变,则小红选用的滑动变阻器是.(填“甲”或“乙”)11、小敏用如图所示的实物电路图,研究“通过导体的电流与导体电阻的关系”,电源电压恒为3V,5个定值电阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω,滑动变阻器最大阻值为10Ω.(1)请在甲图中将滑动变阻器正确连入电路(滑片向右移电流表示数变小).(2)开关S闭合前,滑动变阻器的滑片应处在(填“左”或“右”)端;实验过程中,移动变阻器滑片时,眼睛应主要注视(选填“变阻器滑片”、“电压表示数”或“电流表示数”).(3)本实验中,滑动变阻器除了保护电路外,还有的作用,(4)根据前4次实验所测的电流和电阻值,在乙图中描出了4个点,则阴影部分面积表示的物理量是,它的值为.(5)第5次实验中,将定值电阻由20Ω换为30Ω时,应将滑动变阻器的滑片向(选填“左”或“右”)端移动.(6)小敏发现无论怎样移动滑动变阻器的滑片P ,始终无法达到实验要求,此时小敏可采取的措施是(选填序号).A、更换一块新的电压表B、增加一节干电池C、用最大阻值为20Ω的滑动变阻器替换原来的滑动变阻器.12、小红小组要测定额定电压为2.5V的小灯泡的电阻.现有如下器材:电流表一只(量程0~0.6A和0~3A);电压表一只(量程为0~3V和0~15V);滑动变阻器两只(“5Ω1A”、“20Ω2A”)开关一个;干电池若干节;导线若干.(1)根据你的估算和实验经验,滑动变阻器应选用只,实验更便于完成.(2)小红小组用2节干电池(已使用)正确连接电路后,无论怎样调节滑动变阻器,小灯泡两端的电压都达不到2.5V,她们应该.(3)小红小组实验记录和计算如下表:电压U/V 1.5 2.0 2.5 3.0电流I/A0.240.280.320.34功率P/W0.360.56灯泡发光情况灯丝暗红微弱发光正常发光发光很亮①小灯泡的额定功率是W;②根据她们观察的现象和记录的实验数据,你可以得出的结论是(请说出两点):,;③请在坐标图中画出小灯泡的电压和电流关系的图象;④在正常发光下,小灯泡的电阻是Ω;⑤根据画出的图象,你得出的结论是:.(4)当小红小组将小灯泡两端的电压调到3V正在记录实验数据时,小灯泡突然熄灭,仔细观察小灯泡钨丝被烧断,这时她们进一步观察到的实验现象是:电流表的示数;电压表的示数.(5)小红小组在评价交流时,发现有的组的同学将电压表连接成如图所示电路,则这种连接测量出的电阻值比实际电阻值偏,其原因是.13、要测量一只额定电压为2.5V小灯泡的电阻(电阻大约在6~10Ω之间),刘星同学连接了如图所示的电路.次数电压U/V电流I/A灯泡亮度1 1.50.2灯光微弱2 2.20.26较暗3 2.50.3正常发光4 3.00.32很亮(1)请用笔画线将图中的电路连接完整.(2)在连接电路时,开关应(选填“断开”或“闭合”),滑片应移到(选填“A”或“B”)处.(3)闭合开关后,刘星发现电压表、电流表均有示数,但小灯泡不亮,经检查,电路连接无误,各元件完好那么可能的原因是,为了能使小灯泡发光,下一步应进行的操作.(4)实验完成后,刘星将有关数据和现象填在表格里:由此可知,小灯泡在正常发光时的电阻是.(保留一位小数)从表中数据可知,灯丝的电阻随两端电压的增加而(选填“变大”或“变小”),电阻变化的本质是灯丝的电阻随而增大.(5)从表中数据可发现小灯泡的亮暗主要与有关.参考答案1.2.正BA变大灯丝电阻随温度的升高而增大0.321.216偏大3.b错将滑动变阻器下方的两个接线柱接入电路;0.30避免偶然性,便于找出规律通过铅笔芯的电流与其两端的电压成正比4.右0.57.5 5.G25 6.左短路8.35增大7.B10不合适一次测量具有偶然性,应多次测量求平均值可减小误差<滑动变阻器同时接上面两个接线柱(或同时接下面两个接线柱)定值电阻断路8.最大滑动变阻器求平均值减小误差2.04测量电阻R的电功率研究电流跟电压的关系(或用滑动变阻器改变电路中的电流实验)增大9.连接电路时没有断开开关连接电路时,滑动变阻器滑片没有置于最大阻值处C0.49.5灯丝电阻与温度有关10.0.288.9乙11.右电压表示数保持电阻R两端电压不变电压2V右B 12.“5Ω1A”换新电池0.8灯泡电压增大,实际功率也在增大灯泡实际功率增大,灯泡亮度增加7.8随电压和电流的增大,灯泡灯丝的电阻也在增大减小至零增大至等于电源电压大由于电流表的分压作用,使电压表测出的电压比灯泡两端的实际电压大,计算出的电阻也偏大 13.断开B电路电流太小移动滑动变阻器滑片,减小滑动变阻器接入电路的阻值8.3Ω变大温度升高灯泡的实际功率。
中考物理总复习《电学实验》专项测试题(含答案)学校:___________班级:___________姓名:___________考号:___________1.小金在做“测定小灯泡电功率”的实验时,所用电源电压为2.5伏,小灯泡额定电压为2.5伏.(1)按电路图连接成实物图后,闭合开关,发现小灯泡不亮、电流表指针不动、电压表指针有明显的偏转,则电路故障原因可能是;(2)故障排除后重新闭合开关,移动滑动变阻器滑片P到某一位置时,电压表的示数如图乙,若要测量小灯泡的额定功率,应将图甲中滑片P向(填“A”或“B”)端移动,使电压表的示数为2.5伏;(3)小金同学移动滑片P,记下多组对应的电压表和电流表的示数,并绘制成图丙所示的图象.根据图象信息,可计算出小灯泡的额定功率是瓦,该图象不是直线,主要原因是.2.小雅和同学进行“探究串联电路电压规律”的实验。
所用器材有:电压恒为3V的电源,一个开关,两只灯泡(1L和2L),两只相同电压表1V和2V(量程均为0~3V和0~15V),导线若干。
(1)他们按图甲连接电路,用一只电压表分别测AB、BC、AC间的电压。
为测量L1两端电压,请在图乙中用笔画线代替导线将实物图连接完整;(2)小雅按照图丙所示电路图连接好电路,闭合开关,发现电压表V1和V2的指针偏转角度相同,则可能的原因是电压表(选填“V1”或“V2”)的量程选大了,此时电压表V1和V2的示数分别为V和V;(3)小雅同学测出了AB间和AC间的电压,为了测量BC间的电压,断开开关,接下来可以( )A.保持B接线不动,将电压表V1连线由A改接到CB.保持C接线不动,将电压表V2连线由A改接到B(4)分析数据得出结论:在串联电路中,各部分电路电压之和等于总电压。
3.小海根据题如图甲所示的电路图连接电路,测量定值电阻R0的阻值,电源电压恒定不变。
(1)闭合开关后移动滑片,当电压表示数为1V时,电流表示数为0.2A,则R0= Ω;小海接着要将R0两端电压调至2V,应将滑片向(选填“左”或“右”)移动,同时眼睛应观察表(选填“电流”或“电压”)的示数。
2013年中考专题复习初中物理电学部分知识点及公式总结1、电流、电压、电阻、电功、电功率在串联、并联电路的中的规律:(☆☆☆☆☆)电流:◆串联电路中电流处处相等。
I=I 1=I 2◆并联电路中总电流等于各支路电流之和。
I=I 1+I 2并联电路分流,该支路电流的分配与各支路电阻成反比。
即:1221RRI I I 1R 1=I 2R 2电压:◆串联电路中总电压(电源电压)等于各部分电路两端电压之和。
U=U 1+U 2串联电路分压,各用电器分得的电压与自身电阻成正比。
即:◆并联电路中各支路电压和电源电压相等。
U=U 1=U 2电阻:◆串联电路中总电阻等于各串联电阻之和。
总电阻要比任何一个串联分电阻阻值都要大。
(总电阻越串越大)R=R 1+R 2◆并联电路中总电阻的倒数等于各并联分电阻的倒数和。
总电阻要比任何一个并联分电阻阻值都要小。
(总电阻越并越小)R=R 1R 2/R 1+R 2(上乘下加)或:总电阻的倒数等于各支路的电阻倒数之和。
即: ◆因此几个电阻连接起来使用,要使总电阻变小就并联;要使总电阻变大就串联。
◆如果n 个阻值都为 R 0 的电阻串联则总电阻R=nR 0◆如果n 个阻值都为 R 0 的电阻并联则总电阻 R=R 0/n电功:◆串联电路:总电功等于各个用电器的电功之和。
即:W 总=W 1+W 2+…Wn电流通过各个用电器所做的电功跟各用电器的电阻成正比,即:2121R RW W=◆并联电路:总电功等于各个用电器的电功之和。
即:W 总=W 1+W 2+…Wn电流通过各支路在相同时间内所做的电功跟该支路的电阻成反比。
即:1221R RW W=电功率:◆串联电路:总电功率等于各个用电器实际电功率之和。
即:P 总=P 1+P 2+…P n各个用电器的实际电功率与各用电器的电阻成正比,即:◆并联电路:总电功率等于各个用电器的电功率之和。
即:P 总=P 1+P 2+…P n各支路用电器的实际电功率与各个支路的电阻成反比。
初中物理电学部分知识点及公式总结1、电流、电压、电阻、电功、电功率在串联、并联电路的中的规律:(☆☆☆☆☆)电流:◆串联电路中电流处处相等。
I=I 1=I 2◆并联电路中总电流等于各支路电流之和。
I=I 1+I 2并联电路分流,各支路电流的分配与各支路电阻成反比。
即:1221RRI I = I 1R 1=I 2R 2电压:◆串联电路中总电压(电源电压)等于各部分电路两端电压之和。
U=U 1+U 2 串联电路分压,各部分电路电压的分配与电阻成正比。
即:◆并联电路中各支路电压和电源电压相等。
U=U 1=U 2电阻:◆串联电路中总电阻等于各串联电阻之和。
总电阻要比任何一个串联分电阻阻值都要大。
(总电阻越串越大)R=R 1+R 2 ◆并联电路中总电阻的倒数等于各并联分电阻的倒数和。
总电阻要比任何一个并联分电阻阻值都要小。
(总电阻越并越小)R=R 1R 2/R 1+R 2(上乘下加)或:总电阻的倒数等于各支路的电阻倒数之和。
即: ◆因此几个电阻连接起来使用,要使总电阻变小就并联;要使总电阻变大就串联。
◆如果n 个阻值都为 R 0 的电阻串联则总电阻R=nR 0 ◆如果n 个阻值都为 R 0 的电阻并联则总电阻 R=R 0/n电功:◆串联电路:总电功等于各个用电器的电功之和。
即:W 总=W 1+W 2+…Wn 电流通过各个用电器所做的电功跟各用电器的电阻成正比,即:2121RR W W =◆并联电路:总电功等于各个用电器的电功之和。
即:W 总=W 1+W 2+…Wn 电流通过各支路在相同时间内所做的电功跟该支路的电阻成反比。
即:1221R R W W =电功率:◆串联电路:总电功率等于各个用电器实际电功率之和。
即:P 总=P 1+P 2+…P n 各个用电器的实际电功率与各用电器的电阻成正比,即:◆并联电路:总电功率等于各个用电器的电功率之和。
即:P 总=P 1+P 2+…P n 各支路用电器的实际电功率与各个支路的电阻成反比。
电路故障专题复习故障1:电流表与电压表的指针向没有刻度的方向偏转。
判断:电流表和电压表的“+”、“—”接线柱接反故障2:电流表和电压表的指针偏转角度很小。
判断:①电压表和电流表的量程可能都选择过大;②电源电压可能过低。
故障3:电流表指针超过最大值。
判断:①量程可能选择过小;②电路中可能出现短路。
故障4:滑动变阻器滑动时,电表示数及灯泡亮度无变化。
判断:滑动变阻器连接错误,没有遵循“一上一下”的接线原则,把变阻器变成了定值电阻。
故障5:无论怎样调节滑动变阻器,电压表的示数总小于灯泡的额定电压。
判断:电源电压过低,需要更换电源故障6:闭合开关,灯泡不亮,电流表、电压表无示数。
判断:①电源、电流表、开关或变阻器可能损坏;②接线柱可能接触不良;③连接导线可能断开。
故障7:闭合开关,灯泡不亮,电流表几乎无示数,电压表指针明显偏转(或示数等于电源电压)。
判断:①灯泡的灯丝可能断了或灯座与灯泡接触不良;②若器材均完好,则是电压表和电流表的位置可能接反。
故障8:在调节滑动变阻器的滑片时,他发现灯泡变亮了,而电压表的示数却减小了;灯泡变暗了,电压表示数却增大了。
1判断:将电压表错接在了滑动变阻器两端。
故障9:闭合开关,灯泡不亮,电流表电压表有示数,(元件完好,连接无误)。
判断:变阻器连入电路的阻值过大,灯泡分压小。
故障10:连完最后一根导线,灯泡发光,电表指针来回偏转。
判断:①连接电路时开关闭合了;②电路中某处接触不良。
故障11:开关闭合,灯泡不亮,电流表有示数,电压表无示数。
判断:灯泡短路故障12:开关闭合,灯不亮,电压表无示数,电流表有示数。
判断:灯泡短路(或电压表短路) 。
知识点一:按要求连接电路图并讨论分析1、 串联电路如图:①若电路某处断路,L1和L2会怎样? ②若L1短路,L1和L2会怎样? ③同理,将L2短路呢? 2、并联电路如图:①若干路断路,则L1和L2会怎样? ②若L1支路断路,则L1和L2会怎样?③若L1短路,则L1和L2会怎样?同理,将L2短路呢?3、含表电路① 如图1,若L1断开时,A 表有示数吗?② 如图2,此时A 表被_____________,所以A 表_________示数 L1_______发光?③ 如图,若电路ab 或cd 间有断路时,V 表_____示数?若bc 间的L1断开时,V 表_____示数?图1室图23④ 如图3所示,此时V 表被________,所以V 表_________示数,L1_______发光?⑤ 如图4所示,此时V表与L1_______联,灯亮吗?V表有示数吗? (2)总结规律(3)例题 如图所示电路中:图3图4室4(1)若L1断路,则L2____,电流表____示数,电压表____示数。
中考物理总复习《实验题-电学》专题检测卷-带有参考答案学校:___________姓名:___________班级:___________考号:___________一、实验题1.小明在“探究影响电阻大小的因素”实验中:有a、b、c、d四根不同的电阻丝,b、c、d 取a相比,分别只有一个因素不同:b与a长度不同;c与a横截面积不同;d与a材料不同。
现将电阻丝a、b、c、d串联在如图所示电路中,用电压表分别测出每根电阻丝两端的电压。
(1)电压表的示数越大,表示被测的电阻丝阻值越。
(2)小明选择和两根电阻丝,可以探究电阻大小与材料的关系。
(3)闭合开关后,小明发现c两端的电压比a两端的电压示数小,说明:在其他条件相同时,,电阻丝的电阻越小。
(4)此实验除了用到转换法,还用到了法。
(5)在保证电路安全的前提下,增大电源电压,(选填“会”或“不会”)影响实验结论。
2.小明和小华一起用伏安法测未知电阻R x阻值。
他们选用的器材如图甲所示,电源电压恒为3V,滑动变阻器标有“20Ω 1A”字样。
(1)请你用笔画线代替导线将实物电路连接完整,要求:滑动变阻器的滑片P向右移动时电流表的示数变大;( )(2)连接电路之前,应该开关,检查电表指针是否指零;(3)闭合开关,小明发现两电表均无示数。
为了查找故障,他将电压表拆下,保持电路其他部分连接完好,再将电压表分别接在电源、待测电阻R x、滑动变阻器两端,闭合开关后,发现只有接在待测电阻R x两端时,电压表无示数,则故障可能是;(4)排除故障后,小明和小华继续进行实验,并根据实验数据画出了如图乙所示的图像,由图像可知,该待测电阻R x的阻值为Ω;(5)小明和小华还用此装置探究“电流和电压的关系”,所得实验数据如下表:①获得第3组实验数据后,要想得到第4组数据,应将滑片P向变阻器向(选填“左”或“右”)端移动;①分析论证时,小华认为表中有一组数据可能是错误的,请指出她认为错误的数据为第组;①排除错误数据后,分析可得:电阻一定时,导体中的电流跟导体两端的电压成比;(6)利用电压表可以直接测量电压的大小,能否把电压表改装为间接测量电阻大小的仪表呢?小明和小华经过思考,分别设计了如图丙、丁所示的方案(电源电压恒定不变),并进行了以下操作和分析:①小明在所设计电路的M、N两点之间接入一个电阻箱,调节旋钮使它接入电路的阻值分别为5Ω、8Ω、20Ω,闭合开关,发现电压表指针分别指向1.5V、2.0V、3.0V的刻度线,于是他在表盘相应位置标出了电阻的数值,如图戊所示。
初中物理总复习电路电流电压电阻物理电路电流电压电阻欧姆定律电功率试题练习题及答案讲解【思考训练】1.物体有了吸引物体的性质,我们就说物体带了电。
自然界中电荷有种。
人们规定;用绸子摩擦过的玻璃棒所带的电荷叫做;用毛皮摩擦过的橡胶棒所带的电荷叫做。
电荷间的相互作用的规律是:同种电荷,异种电荷。
2.原子的中心是由和组成的原子核,核的周围是。
在通常情况下,原子核带的跟核外电子总共带的数量相等,整个原子是。
3.验电器是的仪器,它是根据道理来工作的。
4.电流是电荷的形成的,是形成电流的原因。
在金属导体中导电的是,它定向移动的方向与电流方向。
5.滑动变阻器是靠改变来改变电阻的。
导体电阻的大小决定于导体的、和,还与有关,而与导体两端的和导体中的无关。
6.在如图4所示的电路中,要使灯泡L1、L2串联在电路中,只能闭合开关;若要使L1、L2并联在电路中,只能闭合开关。
7.电压使电路中形成的原因,是提供电压的装置。
8.如图5所示电路,两只小灯泡L1和L2均正常发光,则下面几种说法中正确的是:()A.甲是电流表,乙是电压表;B.甲是电压表,乙是电流表;C.甲、乙都是电流表;D.甲、乙都是电压表。
9.在如图6所示的电路中,当S1闭合时,为使电流表、电压表示数均减小,下列操作可行的是:()A.断开S2,滑片P向左移动;B.断开S2,滑片P向右移动;C.保持滑片P不动,使S2由闭合到断开;D.保持滑片P不动,使S2由断开到闭合。
10.在如图7所示的电路中,电源电压不变,开关S闭合,灯L1和L2都正常发光,一段时间后,突然其中一盏灯熄灭,而电流表和电压表的示数都不变,出现这一现象的原因可能是:()A.灯L1短路;B.灯L2短路;C.灯L1断开;D.灯L2断开。
11.如图8所示,电源电压为6V,电压表示数为3.8V,则()A.L1两端的电压为3.8V;B.L2两端的电压为3.8V;C.电源、L1的电压之和为3.8V;D.L2两端的电压为2.2V。
物理电学部分专题复习一、选择题(1~7题为单项选择题;8~10题为多项选择题)1.通电螺线管两端的极性决定于()A.电流的强弱B.电流的方向C.线圈的匝数D.以上三个因素2.以下哪种物理现象的发现和利用,实现了电能大规模生产,使人们从蒸汽时代进入电气时代()A.电磁感应现象B.电流通过导体发热C.电流的磁效应D.通电线圈在磁场中会转动3.把标有“36V 15W”的甲灯和“36V 5W”的乙灯串联接在电压是36V的电路中,则()A.因为甲灯额定功率较大,所以甲灯较亮B.因为通过它们的电流相等,所以一样亮C.因为甲灯的电阻较小,所以甲灯较亮D.因为乙灯实际功率较大,所以乙灯较亮4.家庭电路中的保险丝熔断了,以下原因中不可能的是()A.使用的用电器总功率过大B.拉线开关中两根导线的线头相碰了C.保险丝的规格不符合规定的要求D.插座中的两根导线的线头相碰了5.生活中,我们会看到家里的白炽灯往往在开灯时亮一下即被烧毁,对这一现象最合理的解释是()A.开灯时家里的电压较高而烧毁B.开灯时家里的电压较低而烧毁C.开灯时灯泡的电阻较大,通过白炽灯的电流较小而烧毁D.开灯时灯泡的电阻较小,通过白炽灯的电流较大而烧毁6.甲用电器上标着“220V 15W”,乙用电器上标着“220V 100W”,它们都在额定电压下工作,则下列说法中正确的是(A.乙用电器做功一定快BC.在相同时间内,乙用电器完成的功一定少D7.如图1所示,电源电压不变,当开关S闭合,滑动变阻器的滑片P由中点位置向右滑动的过程中,下列判断正确的是()A.电压表示数不变,电流表示数增大B.电压表示数增大,电流表示数增大C.电压表示数不变,电流表示数减小D.电压表示数减小,电流表示数减小8.关于电阻下列说法正确的是()A.导体的电阻越大,导体对电流的阻碍作用就越大B.导体的电阻越大,接入电路中产生的热量就一定越多C.导体的电阻与导体两端的电压和通过导体的电流的多少无关D.家庭电路中使用的电热锅的额定功率越大,发热板的电阻就越小9.下列说法正确的是()A.电流通过一段电路做的功越多,这段电路消耗的电能就一定越多B.电流通过一段电路做的功越多,这段电路产生的热量就一定越多C.电流通过一段电路做的功越多,电流做功的功率就一定越大D.用电器两端的电压一定,通过电阻越小的用电器,消耗的电能就越多10.如图2是一种温度自动报警器的原理图,B为电磁铁,C为衔铁,D为电铃,L为指示灯,下列说法正确的是()A.当温度达到金属丝下端所指的温度时,灯亮,电磁铁有磁性B.当温度低于金属丝下端所指的温度时,灯不亮,电磁铁无磁性C.当左侧电路为闭合电路时,电磁铁不能吸引衔铁,电铃不响D.当左侧电路为闭合电路时,电磁铁吸引衔铁,电铃响二、填空题11.小明家里买来的洗衣机带的是三脚插头,由于家里没有三孔插座,于是他就把三脚插头换成两脚插头插在两孔插座上,洗衣机照样工作。
初中物理中考物理电学实验知识点及练习题含答案(1)一、电压电阻中考物理电学实验1.小华用如图所示电路来探究串联电路电压的特点。
(1)在拆接电路时,开关应处在___________状态(选填“断开”或“闭合”);(2)实验中应选择规格__________(填“相同”或“不同”)的小灯泡;(3)用电压表分别测出A与B、B与C、A与C两点间的电压为U AB、U BC、U AC。
经过多次实验,得到的数据记录在表中。
分析实验数据,你可得到串联电路的电压特点是_____________________________________;(用公式表示)实验次数U AB/ V U BC / V U AC/ V10.8 2.2 3.02 1.0 2.0 3.03 1.2 1.8 3.0(4)小华进行多次实验的主要目的是_______;(填字母)a. 寻找普遍规律b. 减小实验误差(5)测出L1两端的电压后,小华断开开关,准备拆下电压表,改接在B、C之间。
小明认为这样做太麻烦,只需将与A点相连的导线改接到C点即可。
小明的做法是________(选填“正确”或“错误”)的,原因是_____________。
2.小明想探究某电阻的阻值R,与温度t的关系,设计了如下图所示的电路,其中,定值电阻R o=20 Ω,电源电压U=3 V。
他把该电阻放在不同的温度下做实验,得到了不同温度下该电阻的阻值(如下表)。
(1)由表中数据得出,该电阻的阻值R t与温度t的数学关系式为_____;(2)通过计算说明,当温度为0℃时,小明观察到实验中电压表的示数为多少?_____(3)在实验过程中,小明发现:温度较高时,随温度的上升,电压表示数变化不明显。
经检查,电路连接正常,各元件没有损坏。
你认为小明发现的情况可能是什么原因造成的?_____3.徐宁同学设计了如图所示的电路图,进行“探究导体电阻大小与导体长度的关系”的实验,在A、B间接入下表中待研究的电阻丝,电源电压U恒定,忽略温度对灯丝电阻的影响(电阻丝用电阻符号表示):序号材料长度横截面积1锰铜合金丝L S2镍铬合金丝L S3镍铬合金丝L2S4镍铬合金丝2L S(1)徐宁应选择序号为_________的两根电阻丝来进行实验探究.(2)她正确选择后,将电阻丝分别接入A、B间,闭合开关,通过观察电流表示数大小来比较电阻丝电阻的大小,这种研究方法叫__________.实验中,两次电流表指针均有偏转,但第一次的示数大于第二次的示数,说明第一次接入的电阻丝阻值__________(选填“较大”或“较小”);(3)若实验过程中只有一根粗细均匀的锰铜合金丝可供选择,那么她能否利用上述电路研究电阻大小与导体横截面积的关系?____________(选填“能”或“不能”).4.在探究“串联电路电压的规律”实验中.(1)小珊想电压表测灯L1的两端电压,连接电路如图所示,分析小灯泡的发光情况:______电压表实际测哪两端电压_______(2)图中只有一根导线连错,请在连错的导线上画“X”,并用笔画线表示导线将电路连接正确. ________________(3)改正电路后,闭合开关,如图所示,电压表示数为________________,若电源电压为3V, 则L2两端的电压为______.5.小希用如图所示电路来探究串联电路的电压特点.(1)在拆接电路时,开关必须________.(2)实验中最好选择规格________(填“相同”或“不同”)的小灯泡.(3)用电压表分别测出A与B、B与C、A与C两点间的电压为U AB、U BC、U AC.经过多次实验,得到的数据记录在下表中.分析实验数据,你可得到串联电路的电压特点是________(用公式表示)(4)小希进行多次实验的主要目的是________(填序号)①寻找普遍规律②减小实验误差6.光敏电阻对光照强度十分敏感,它在强光照射下的电阻称为亮电阻,在黑暗环境下的电阻称为暗电阻,两种阻值差异可达1000倍以上,某兴趣小组为了研究光照强度对光敏电阻阻值的影响,他们把一光敏电阻R1与定值电阻R2(R2=1千欧)串联后接在6伏的电源上,电路如图(a)所示,闭合电键,当该光敏电阻处于不同环境下,电压表指针分别位于如图(b)、(c)所示的位置.请根据上述内容,回答下列问题.(1)根据图(a)、(b)、(c)所示信息及相关条件,可得出初步结论:光照强度越强,光敏电阻的阻值越________(选填“大”或“小”),依据是________.(2)关于对光敏电阻的讨论,下列说法中正确的是_____.A.亮电阻与暗电阻的差异越大,光敏电阻的性能越好B.如果暗电阻接近于零,说明该光敏电阻已损坏C.将光敏电阻与灯串联后接入照明电路可实现白天熄灭、夜间发光D.将光敏电阻与灯并联后接入照明电路可实现白天熄灭、夜间发光.7.物理课上,老师给同学们出示了一个有盖的木盒,盒盖上可看到两只灯泡和一只开关(导线的连接情况隐藏在盒内),如图所示.(1)当老师闭合开关时,两只小灯泡都亮了;断开开关,两灯泡又熄灭.根据上述现象,你_____(选填“能” 或“不能”)断定这两只小灯泡是串联的,你的依据是_______.(2)经过检验,这两只灯泡确实是串联的,但在老师闭合开关的时候,细心的小华观察到灯L1比L2亮些.小明猜想灯L2不亮的原因可能是:①灯L2两接线柱CD短路;②灯L2发光太暗,为了验证他的猜想是否正确,小明把灯L2从灯座上拧下来后,发现灯L1仍发光,则他的猜想_______(填序号)是合理的.(3)排除故障后,他用如图方式测量电流,他发现电流表甲和乙的示数分别为0.18A和0.16A,为什么两个电流表示数不同呢?小明认为电流先达到电流表甲,经过灯L2时被消耗了一些,因此到达电流表乙时会少一些.为了验证他的猜想是否正确,以下操作不可行的是________A、将乙电流表用甲电流表代替再测电流B、将L1 L2对调位置C、将甲乙两个电流表的位置对调D、将电源正负极对调.(4)小亮想借助这个装置“探究串联电路电压的特点”,他先将电压表接在L1两端并读出电压表的示数为2.4V;再测L2两端的电压时,他没有拆下电压表,只是将电压表原来接在A接线柱处的导线改接到L2右侧D接线柱上.他的这一操作错误是_______。
初中物理中考物理电学实验知识点及练习题及答案(4)一、电压电阻中考物理电学实验1.小红同学对串联电路的电压规律进行了探究.(猜想与假设)串联电路总电压等于各用电器两端的电压之和.(设计与进行实验)(1)按如图所示的电路图连接电路.(2)闭合开关,排除故障,用电压表在AB间测出L1两端的电压.(3)在测L2两端的电压时,小明为了节省时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上.(4)测出AC间的电压,得出结论.(交流与评估)(1)在拆接电路时,开关必须_________.(2)闭合开关,发现电压表示数为零,则小灯泡的故障可能是L1______或L2_______.(填“短路”或“断路”)(3)小明用步骤3的方法能否测出L2两端的电压?_________,为什么?___________________________.(4)方法改进后,测出AB、BC、AC间的电压记录在下面表格中,小明分析实验数据得出结论:_________________.此实验在设计方案上存在的不足之处是_________.U AB/V U BC/V U AC/V2.4 1.43.82.用甲图测小灯泡电阻.灯泡正常发光的电压为2.5V.(1)当小灯泡正常发光时,电流表的示数如图乙所示,此时电流表的示数为_______A,小灯泡的电阻为_______Ω;(2)若闭合开关,电流表和电压表的指针都发生偏转,而小灯泡不亮.其可能原因是_______(说出一种即可);(3)若一个电表发生故障,但有已知的定值电阻R0可提供的情况下,下列电路中不能测出小灯泡电阻的是_______.3.某物理兴趣小组学习了导体电阻的知识后,对食盐水溶液的导电性能与什么因素有关提出了以下猜想:① 食盐水溶液的导电性能与溶液的浓度有关② 食盐水溶液的导电性能与溶液的质量有关③ 食盐水溶液的导电性能与溶液中两点间的距离有关为了验证猜想,他们设计了如图所示的装置,将电路中的a 、b 两金属片分别插入如图甲、乙、丙、丁溶液中所示的位置(金属片a 、b 每次插入溶液中的深度都相同)进行探究:(1)本实验电路中接入电阻R0的目的是_____________________________;(2)食盐水溶液的导电性能可以由__________________________来判断;(3)将金属片a 、b 分别插入如图甲、乙所示位置可探究猜想_______(选填序号),为了探究猜想② 应将金属片a 、b 分别插入_________两图所示位置;(4)将金属片a 、b 分别插入如图乙、丁所示位置,若I乙≠ I丁,由此可得到的结论是:________;4.在探究影响导体电阻大小的因素时,小兵、小红两位同学作出了如下猜想:①导体的电阻与导体的长度有关②导体的电阻与导体的横截面积有关。
初中物理中考物理电学实验知识点及练习题含答案(2)一、电压电阻中考物理电学实验1.小明手边有6节同种型号的新锂电池(电池电压相同)和一个电流表,他想知道把这些电池串联起来接入长度为480m、横截面积为64mm2的电阻丝A时通过的电流是多少,他想到:通过电阻丝的电流大小与电池节数、电阻丝的长度、横截面积、材料都有关系。
于是他就对由同种材料组成的不同规格的电阻丝样品进行了测试,实验数据如下:电池节数n/节横截面积S/mm2长度l/m电流I/A2 1.64 1.64 3.2320.81 1.6160.22 1.6160.440.8320.2(1)分析数据可知,电阻丝中通过电流大小与电阻丝的长度成______,与电阻丝的横截面积成______。
(填“正比”或“反比”)(2)经过对样品数据的分析,得出把电阻丝A接入6节该锂电池做为电源的电路中时通过的电流为______A。
2.如图所示,小刚在探究“串联电路的电压特点”时,将两盏标有“2.5V 0.3A”的小灯泡串联起来到电源两端.突然,原来正常发光的两盏灯同时熄灭.(1)关于这两盏灯的故障判断,小刚给出了四种猜测:A .一盏灯断路,另一盏灯完好B .一盏灯短路,另一盏灯完好C .一盏灯断路,另一盏灯短路D .两盏灯同时被烧断四个猜想中,可能性最大的是________(2)如果这两盏灯熄灭的原因是其中的一盏灯有故障.现有①规格相同的灯泡;②符合要求的电压表;③符合要求的电流表;④一根导线.从它们中间选择一种器材来检测故障,你认为不适用的是?________和________(填序号).你的理由是________.(3)故障排除后,小刚测出的数据如下表.得出结论:①串联电路中的总电压等于各部分电路两端的电压总和.②串联电路中各部分电压两端的电压相等.请你对上述结论分别进行评估:根据串联电路的电压特点结论________(①/②)是错误的.请你分析说明形成错误结论的原因?________.3.在“探究影响导体电阻大小的因素”实验中,小军设计了如图所示电路.a、b间接导体.(1)在连接电路时发现,还缺少一个元件,他应该在电路中再接入的元件是________.连接电路时应将其处在________状态.(2)为了粗略判断a、b两点间导体电阻的大小,可观察________.这种方法叫________.(3)实验时小军发现手边有一根较长的金属丝,他可以探究导体是否与________和________有关.(4)另有甲、乙两位同学分别对小军的电路做了如下的改进:甲把灯泡更换为电流表;乙在原电路中串联接入电流表,你认为________同学的改进更好一些,理由是________.4.小明选用了一些实验器材来探究“串、并联电路中电流及电压的关系”实验:(1)小明设计了如图甲所示的电路图,并用电流表测量a、b、c三处的电流,电流表示数如表1.表1:Ia/A Ib/A Ic/A0.180.180.36表2:U ab/V U bc/V U ac/V2.5_____ 4.5小明同学分析数据后得出结论:并联电路中各支路电流相等.小华认为他得出的结论是错误的,请你说说下一步怎么做,可以证明小明的观点是错误的:_____.(2)为了探究串联电路中电压的关系,小明设计了如图乙所示的电路图,并进行实验.测量完L1两端的电压后,在测量L2两端的电压时,为了节省时间,小明将电压表的b接点不动,只断开a接点,并改接到c接点上,你认为小明的操作的错误之处是_____.(3)图乙中,小明通过实验操作,测得ab、ac间电压表示数如表2,其中bc间电压如图丙所示,小华认为小明在测量bc间电压时的操作还有待改进,应该_____.(4)小明按如图丁连接好电路,正确操作后,测得a、b、c三处的电流记I a、I b、I c,测得ab、bc、ac两点间的电压为U ab、U bc、U ac.下列说法中正确的是_____;A.I a>I b>I c B.I a=I b=I c C.I a<I b<I c D.U ab=U bc=U ac(5)在进行图乙所示实验时小明同学误将电流表当成电压表并联在了ab两端,闭合开关后,_____(选填“L1”、“L2”或“L1和L2)能发光.5.某兴趣小组同学查阅资料时,发现不同金属导电板的导电性能是不同的.为了研究底面为正方形的金属导电板电阻大小和哪些因素有关,他们选取了由同一金属材料制成但底面积和质量不同的导电板,利用如图所示电路测出其阻值,所得实验数据如表所示.(1)从序号_____的数据可知,正方形金属导电板的电阻大小与_____有关.(2)分析表一、表二、表三的数据可得出的初步结论是:_____.6.用如图甲所示的电路可以测量一个未知电阻的阻值,其中R x为待测电阻,R为电阻箱(符号为),S为单刀双掷开关,R0为定值电阻.某同学用该电路进行实验,主要步骤有:A.把开关S接b点,调节电阻箱,使电流表的示数为IB.读出电阻箱的示数RC.把开关S接a点,读出电流表的示数为ID.根据电路图,连接实物,将电阻箱的阻值调至最大(1)上述步骤的合理顺序是(只需填写序号).(2)步骤A中电阻箱调节好后示数如图乙所示,则它的示数为Ω.若已知R0的阻值为10Ω,则待测电阻的阻值为____Ω.(3)本实验采用的物理思想方法可称为_____(选填“控制变量法”或“等效替代法”).7.某实验小组探究金属丝电阻大小与横截面积的关系,实验室提供了下列器材:小灯泡、电压表、电流表、电池组、滑动变阻器、刻度尺、开关和导线若干。
初中物理中考电学实验知识点及练习题含答案(3)一、中考物理电学实验1.在用电压表、电流表测量小灯泡电功率的实验中,灯泡上标有“2.5V”的字样.(1)测量小灯泡电功率的实验的原理是______________;小张根据电路图连接如图甲所示的实验电路,小王检查后发现有一根导线连接有错误,请你在这根导线上打“×”,并用笔画线代表导线,画出正确的连线。
___(2)电路改正后,小张闭合开关,发现灯泡不亮,电流表无示数,而电压表示数接近3V,取下灯泡,两表的示数仍然不变,出现故障的原因可能是____________________。
(3)故障排除后,开始进行实验,小王根据测出的数据,在图乙中画出了小灯泡的电流、电压变化的关系图像,由此可以判断,小灯泡的额定功率为______W。
此次实验中,使用滑动变阻器的目的是_________________。
(4)根据图乙还可以判断,小灯泡的电阻随电压的增大逐渐____________,原因是_____________________。
2.小明有一个电路盒,面板上有L1、L2灯各一只,两个开关S1、S2,一个电流表。
在不打开盒子的情况下,他探究盒内的电路结构。
做了如下实验:只闭合开关S1S2S1和S2L1亮不亮亮灯的发光情况L2不亮不亮亮电流表示数I1=0.2A I2=0I3=0.5A(1)据实验情况,请你在方框内画出盒内电路的电路图______;(2)若所设计电路开关都闭合时电流表示数与只闭合S1时示数相同,且L2不发光,电路出现的故障可能是_____。
3.酸甜多汁的水果不仅可以为我们的身体提供营养,还可以发电呢!小梦将接有导线的铜片和铝片插入橙子中,一个水果电池就做成了,如图所示。
那么水果电池的正极是哪个金属片呢?给你电流表、电压表、发光二极管和导线若干,请选择其中合适的器材设计一个实验方案进行探究。
(1)选用的器材:______________________________________________;(2)探究的方法:______________________________________________________。

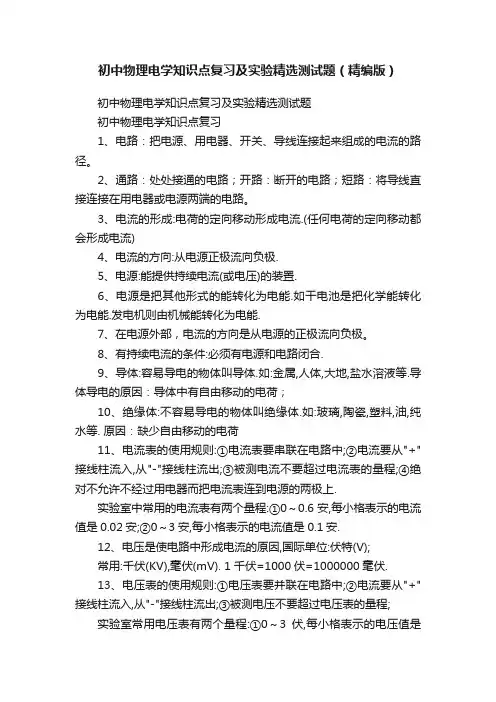

初中物理电学知识点复习及实验精选测试题初中物理电学知识点复习1、电路:把电源、用电器、开关、导线连接起来组成的电流的路径。
2、通路:处处接通的电路;开路:断开的电路;短路:将导线直接连接在用电器或电源两端的电路。
3、电流的形成:电荷的定向移动形成电流.(任何电荷的定向移动都会形成电流)4、电流的方向:从电源正极流向负极.5、电源:能提供持续电流(或电压)的装置.6、电源是把其他形式的能转化为电能.如干电池是把化学能转化为电能.发电机则由机械能转化为电能.7、在电源外部,电流的方向是从电源的正极流向负极。
8、有持续电流的条件:必须有电源和电路闭合.9、导体:容易导电的物体叫导体.如:金属,人体,大地,盐水溶液等.导体导电的原因:导体中有自由移动的电荷;10、绝缘体:不容易导电的物体叫绝缘体.如:玻璃,陶瓷,塑料,油,纯水等. 原因:缺少自由移动的电荷11、电流表的使用规则:①电流表要串联在电路中;②电流要从"+"接线柱流入,从"-"接线柱流出;③被测电流不要超过电流表的量程;④绝对不允许不经过用电器而把电流表连到电源的两极上.实验室中常用的电流表有两个量程:①0~0.6安,每小格表示的电流值是0.02安;②0~3安,每小格表示的电流值是0.1安.12、电压是使电路中形成电流的原因,国际单位:伏特(V);常用:千伏(KV),毫伏(mV). 1千伏=1000伏=1000000毫伏.13、电压表的使用规则:①电压表要并联在电路中;②电流要从"+"接线柱流入,从"-"接线柱流出;③被测电压不要超过电压表的量程;实验室常用电压表有两个量程:①0~3伏,每小格表示的电压值是0.1伏; ②0~15伏,每小格表示的电压值是0.5伏.14、熟记的电压值:①1节干电池的电压1.5伏;②1节铅蓄电池电压是2伏;③家庭照明电压为220伏;④安全电压是:不高于36伏;⑤工业电压380伏.15、电阻(R):表示导体对电流的阻碍作用.国际单位:欧姆(Ω);常用:兆欧(MΩ),千欧(KΩ);1兆欧=1000千欧; 1千欧=1000欧.16、决定电阻大小的因素:材料,长度,横截面积和温度17、滑动变阻器:A. 原理:改变电阻线在电路中的长度来改变电阻的.B. 作用:通过改变接入电路中的电阻来改变电路中的电流和电压.C. 正确使用:a,应串联在电路中使用;b,接线要"一上一下";c,闭合开关前应把阻值调至最大的地方.18、欧姆定律:导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比.公式:I=U/R. 公式中单位:I→安(A);U→伏(V);R→欧(Ω).19、电功的单位:焦耳,简称焦,符号J;日常生活中常用千瓦时为电功的单位,俗称“度”符号kw.h1度=1kw.h=1000w×3600s=3.6×106J20.电能表是测量一段时间内消耗的电能多少的仪器。
A、“220V”是指这个电能表应该在220V的电路中使用;B、“10(20)A”指这个电能表长时间工作允许通过的最大电流为10安,在短时间内最大电流不超过20安;C、“50Hz”指这个电能表在50赫兹的交流电路中使用;D、“600revs/KWh”指这个电能表的每消耗一千瓦时的电能,转盘转过600转。
21.电功公式:W=Pt=UIt(式中单位W→焦(J);U→伏(V);I→安(A);t→秒).22、电功率(P):表示电流做功的快慢的物理量.国际单位:瓦特(W);常用:千瓦(KW)公式:P=W/t=UI23.额定电压(U0):用电器正常工作的电压.额定功率(P0):用电器在额定电压下的功率.实际电压(U):实际加在用电器两端的电压.实际功率(P):用电器在实际电压下的功率.当U > U0时,则P > P0 ;灯很亮,易烧坏.当U < U0时,则P < P0 ;灯很暗,当U = U0时,则P = P0 ;正常发光.24.焦耳定律:电流通过导体产生的热量跟电流的二次方成正比,跟导体的电阻成正比,跟通电时间成正比,表达式为. Q=I2Rt25.家庭电路由:进户线(火线和零线)→电能表→总开关→保险盒→用电器等组成.26.所有家用电器和插座都是并联的.而用电器要与它的开关串联接火线.27.保险丝:是用电阻率大,熔点低的铅锑合金制成.它的作用是当电路中有过大的电流时, 它升温达到熔点而熔断,自动切断电路,起到保险的作用.28.引起电路电流过大的两个原因:一是电路发生短路;二是用电器总功率过大.29.安全用电的原则是:①不接触低压带电体;②不靠近高压带电体30.磁性:物体吸引铁,镍,钴等物质的性质.31.磁体:具有磁性的物体叫磁体.它有指向性:指南北.32.磁极:磁体上磁性最强的部分叫磁极.任何磁体都有两个磁极,一个是北极(N极);另一个是南极(S极)33.磁极间的相互作用:同名磁极互相排斥,异名磁极互相吸引.34.磁化:使原来没有磁性的物体带上磁性的过程.35.磁体周围存在着磁场,磁极间的相互作用就是通过磁场发生的.36.磁场的基本性质:对入其中的磁体产生磁力的作用.37.磁场的方向:小磁针静止时北极所指的方向就是该点的磁场方向.38.磁感线:描述磁场的强弱,方向的假想曲线.不存在且不相交.在磁体周围,磁感线从磁体的北极出来回到磁体的南极39.地磁的北极在地理位置的南极附近;而地磁的南极则在地理的北极附近.但并不重合,它们的交角称磁偏角,我国学者沈括最早记述这一现象.40.奥斯特实验证明:通电导线周围存在磁场.其磁场方向跟电流方向有关41.安培定则:用右手握螺线管,让四指弯向螺线管中电流方向,则大拇指所指的那端就是螺线管的北极(N极).42.影响电磁铁磁性强弱的因素:电流的大小,铁芯的有无,线圈的匝数43.电磁铁的特点:①磁性的有无可由电流的通断来控制;②磁性的强弱可由电流的大小和线圈的匝数来调节;③磁极可由电流的方向来改变.44.电磁继电器:实质上是一个利用电磁铁来控制的开关.它的作用可实现远距离操作,利用低电压,弱电流来控制高电压,强电流.还可实现自动控制.45.电话基本原理:振动→强弱变化电流→振动.46.电磁感应:闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就会产生电流,这种现象叫电磁感应,产生的电流叫感应电流. 应用:发电机47.产生感应电流的条件:①电路必须闭合;②只是电路的一部分导体做切割磁感线运动.48.感应电流的方向:跟导体运动方向和磁感线方向有关.49.磁场对电流的作用:通电导线在磁场中要受到磁力的作用.是由电能转化为机械能. 应用:电动机.50.通电导体在磁场中受力方向:跟电流方向和磁感线方向有关.电学特点与原理公式特点或原理串联电路并联电路电流:I I = I 1 = I 2 I = I 1 + I 2电压:U U = U 1 + U 2 U = U 1 = U 21/R=1/R1 +1/R2 电阻:R R = R 1 = R 2或R=R1 R2/(R1 +R2) 电功:W W = W 1 + W 2 W = W 1 + W 2电功率:P P = P 1 + P 2 P = P 1 + P 2分压原理U1 :U2=R1 :R2 无分流原理无I1 :I2=R2:R1分功原理W1 :W2=R1 :R2 W1 :W2=R2:R1分功率原理P1 :P2=R1 :R2 P1 :P2=R2:R1初中物理电学实验测试题初中升学物理实验测试—电学(一)1、根据图所示的实物图画出电路图.2、根据所示的电路图将下面的实物连接起来.初中升学物理实验测试—电学(二)1、如图所示,在桌面上有两个小灯泡和——个开关,它们的连接电路在桌面下方无法看到,某同学试了—下,闭合开关时两灯泡均亮,断开开关时,两灯泡均熄灭.这两个小灯泡究竟是串联连接,还是并联连接,请写出你的判断方法.2、现有电灯L1、L2开关S1、S2及电源和导线,请按下列要求画出电路图。
要求:①只要S1断开,即使S2闭合,灯L2也不亮,②当S1闭合S2断开时,灯L1亮,灯L2还不亮③当S1、S2同时闭合时,灯L1、L2都亮。
3、两盏灯和一个开关,连接在一个恒定的电源上,先闭合开关,这时甲灯发光,乙灯不发光,然后断开开关,这时甲、乙两盏灯都发光,但甲灯不如原来那么亮,请画出图.4、两个单刀双掷开关,一个小灯泡,一个电池组,还有导线.请设计一个电路,使两个开关都能开或关这盏灯.5、如图所示,虚线方框表示某校一块科技实验田和值班室,现有足够长的细导线(导线电阻忽略不计),小灯泡、电铃、电池组、开关各一个,导线若干.为了防止牲畜闯入实验田,利用这些材料,请你为值班室看护人员设计一个报警电路。
要求:情况正常时,值班室内灯亮、电铃不响;有牲畜闯入时,碰倒栅栏会拉断细导线,灯亮同时电钤响.6、电压表、电流表示数分别为2.5伏,0.44安,请你在图所示的表盘中标出指针位置及所选用的接线柱.7、学生实验用的—只电压表,有3V和15V两个量程。
经判断,选用了3V这一量程接入电路,但o—3V挡的刻度模糊不清,无法从上面读出实验数据,但是能从o-15V挡的刻度上读出值为11.5V。
那么,实验记录应填写。
8、要正确使用电压表,使用时应注意:(1) 电压表要__________联在电路中,要测量某部分电路两端的__________,必须把电压表跟这部分电路__________起来.(2) “+”“-”接线柱的接法要正确.必须使电流从“+”接线柱____________电压表,从“-”接线柱_______电压表,这跟________表接线柱的使用是一样的.(3) 被测电压不要超过电压表的___________.如果超过电压表的电压值,电压表的指针还会被打___________,甚至___________电压表,在不能预先估计被测电压的情况下,可以用__________法来判断被测电压是否超过量程.如果在小是量程,一定用小量程测量(指针在三分之一到三分之二区误差最小)初中升学物理实验测试—电学(三)1、洋洋买了一个全封闭的铅蓄电池,从铭牌上可知该电池的供电电压为6伏,最大工作电流是1A,但未标明“+”、“-”极。
洋洋想出了一种辨别电池正、负极的方法(如下表中方法一),现请你另外设计两种不同的实验方法(所用器材不限),辨别该电池的正、负极,并完成下表.所需器材简要操作步骤辨别电池正负极的方法方法一方法二2、用下图的实验装置来研究电流强度跟电压的关系。
(1)在上边的方框内画出实验的电路图。
表1:用导线AB时的实验记录电压(伏特) 2 4 6电流强度(安培) 0.4 0.8 1.2表2:用导线CD时的实验记录电压(伏特) 2 4 6电流强度(安培) 0.2 0.4 0.6分析实验结果,得出实验结论是:导体中电流强度________。
