网络计划图(二)

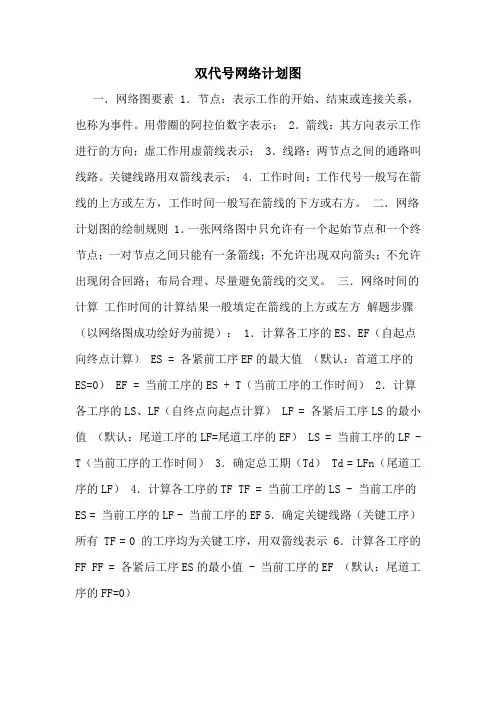

双代号网络计划图一．网络图要素 1．节点：表示工作的开始、结束或连接关系，也称为事件。

用带圈的阿拉伯数字表示； 2．箭线：其方向表示工作进行的方向；虚工作用虚箭线表示； 3．线路：两节点之间的通路叫线路。

关键线路用双箭线表示； 4．工作时间：工作代号一般写在箭线的上方或左方，工作时间一般写在箭线的下方或右方。

二．网络计划图的绘制规则 1．一张网络图中只允许有一个起始节点和一个终节点；一对节点之间只能有一条箭线；不允许出现双向箭头；不允许出现闭合回路；布局合理、尽量避免箭线的交叉。

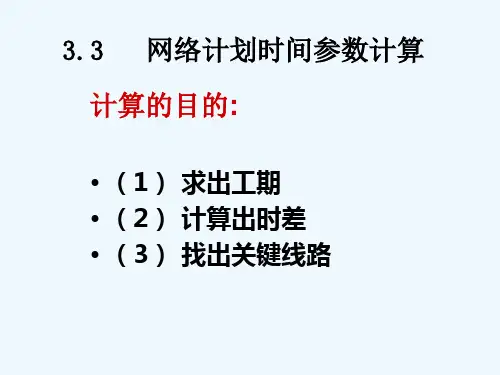

三．网络时间的计算工作时间的计算结果一般填定在箭线的上方或左方解题步骤（以网络图成功绘好为前提）： 1．计算各工序的ES、EF（自起点向终点计算） ES = 各紧前工序EF的最大值（默认：首道工序的ES=0） EF = 当前工序的ES + T（当前工序的工作时间） 2．计算各工序的LS、LF（自终点向起点计算） LF = 各紧后工序LS的最小值（默认：尾道工序的LF=尾道工序的EF） LS = 当前工序的LF - T（当前工序的工作时间） 3．确定总工期（Td） Td = LFn（尾道工序的LF） 4．计算各工序的TF TF = 当前工序的LS - 当前工序的ES = 当前工序的LF - 当前工序的EF 5．确定关键线路（关键工序）所有 TF = 0 的工序均为关键工序，用双箭线表示 6．计算各工序的FF FF = 各紧后工序ES的最小值 - 当前工序的EF （默认：尾道工序的FF=0）双代号时标网络图编制方法与实例讲解双代号时标网络计划是以时间坐标为尺度绘制而成的网络计划，它是在横道图的基础上引入网络计划中各工作之间逻辑关系的表达方法。

双代号时标网络计划更加直观、明了，可以表达出各工作之间的逻辑关系，同时也便于对进度计划进行调整、控制和优化。

由于双代号时标图兼有横道图的直观性和网络图的逻辑性，同时随着近年来网络计划的推广，采用网络图表达施工进度计划已经在工程实践中得到广泛应用。

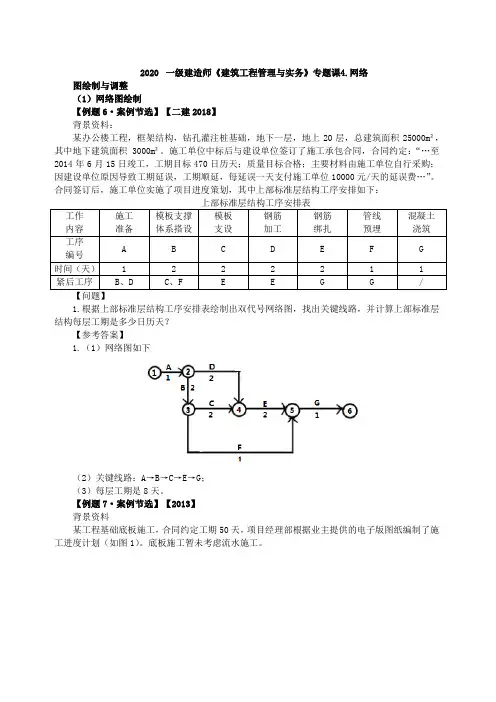

【例题6·案例节选】【二建2018】背景资料：某办公楼工程，框架结构，钻孔灌注桩基础，地下一层，地上20层，总建筑面积25000m²，其中地下建筑面积3000m²。

施工单位中标后与建设单位签订了施工承包合同，合同约定：“…至2014年6月15日竣工，工期目标470日历天；质量目标合格；主要材料由施工单位自行采购；因建设单位原因导致工期延误，工期顺延，每延误一天支付施工单位10000元/天的延误费…”。

合同签订后，施工单位实施了项目进度策划，其中上部标准层结构工序安排如下：【问题】1.根据上部标准层结构工序安排表绘制出双代号网络图，找出关键线路，并计算上部标准层结构每层工期是多少日历天？【参考答案】1.（1）网络图如下（2）关键线路：A→B→C→E→G；（3）每层工期是8天。

【例题7·案例节选】【2013】背景资料某工程基础底板施工，合同约定工期50天，项目经理部根据业主提供的电子版图纸编制了施工进度计划（如图1）。

底板施工暂未考虑流水施工。

（1）网络图绘制图绘制与调整2020一级建造师《建筑工程管理与实务》专题课4.网络图1 施工进度计划图在施工准备及施工过程中，发生了如下事件：事件一：公司在审批该施工进度计划（横道图）时提出，计划未考虑工序B与C，工序D与F 之间的技术间歇（养护）时间，要求项目经理部修改。

两处工序技术间歇（养护）均为2天，项目经理部按要求调整了进度计划，经监理批准后实施。

事件二：施工单位采购的防水材料进场抽样复试不合格，致使工序C比调整后的计划开始时间延后3天。

因业主未按时提供正式图纸，致使工序E在6月11日才开始。

【问题】1.在答题卡上绘制事件一中调整后的施工进度计划网络图（双代号），并用双线表示出关键线路。

2.考虑事件一、二的影响，计算总工期（假定各工序持续时间不变）。

如果钢筋制作，钢筋绑扎及混凝土浇筑按两个流水段组织等节拍流水施工，其总工期将变为多少天？是否满足原合同约定的工期？【参考答案】1.2.考虑事件一、二的影响，总工期55天如果钢筋制作，钢筋绑扎及混凝土浇筑按两个流水段组织等节拍流水施工，其总工期最短变为49.5天，能满足原合同约定50天工期。

网络进度计划1 网络图的基本概念 2 双代号网络图的组成 3 双代号网络图的绘制 4 双代号网络图时间参数的计算 5 单代号网络计划 6 双代号时标网络计划1 网络图的基本概念1.1 网络计划技术它是一种以网络图形来表达计划中各项工作之间相互依赖、 相互制约的关系；分析其内在规律，寻求其最优方案的计划管理 技术。

1.2 网络图由箭线和节点组成的，用来表示工作的开展顺序及其相互依 赖、相互制约关系的有向、有序的网状图形。

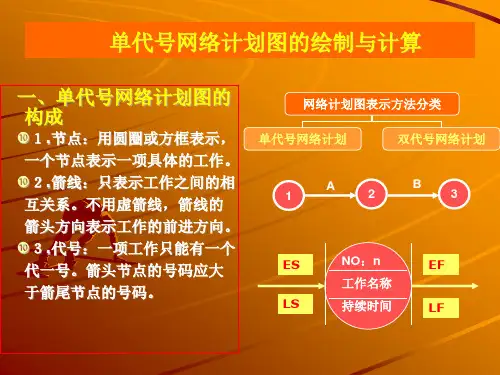

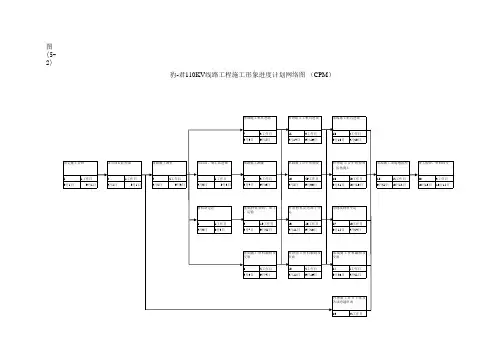

单代号网络图表示法：编号 名称 时间双代号网络图表示法：i 工作名称 持续时间j1.3 网络计划技术的基本原理1．利用网络图的形式表达一项工程中各项工作的先后顺序及逻辑 关系；2．通过对网络图时间参数的计算，找出关键工作、关键线路；3．利用优化原理，改善网络计划的初始方案，以选择最优方案；4．在网络计划的执行过程中进行有效的控制和监督，保证合理地 利用资源，力求以最少的消耗获取最佳的经济效益和社会效益.1.4 网络计划技术的优缺点 1．能全面而明确地反映出各项工作之间开展的先后顺序和它们之间的相互制约、相互依赖的关系； 2．可以进行各种时间参数的计算； 3．能在工作繁多、错综复杂的计划中找出影响工程进度的关键工作和关键线路，便于管理者抓住主要矛盾，集中精力确保工 期，避免盲目施工；4．能够从许多可行方案中，选出最优方案；5．保证自始至终对计划进行有效的控制与监督； 6．利用网络计划中反映出的各项工作的时间储备，可以更好的调配人力、物力，以达到降低成本的目的； 7．可以利用计算机进行计算、优化、调整和管理。

缺点：在计算劳动力、资源消耗量时，与横道图相比较为困难。

2 双代号网络图的组成由工作、节点、线路三个基本要素组成。

2.1 工作（过程、工序、活动） 1．概念：指可以独立存在，需要消耗一定时间和资源，能够定以名称的 活动；或只表示某些活动之间的相互依赖、相互制约的关系，而不 需要消耗时间、空间和资源的活动。

工程网络计划技术——网络图图解网络图是因其形状如网络而得名。

它是一种表示一项工程或一个计划中各项工作或各道工序的先后、衔接关系和所需要时间的图解模型。

这种图解模型是从某项计划整体的、系统的观点出发，全面地统筹安排人、机、物，并考虑各项活动之间相互依存的内在逻辑关系而绘制的。

(一)网络图的基本组成网络图是用箭线及节点连接而成的、有序有向的网络图形。

1．箭线箭线又称箭杆，在网络图中以“→”表示，它代表一个工序和该工序的施工方向。

如：等等。

箭杆上方写上工序名称，箭杆下方写上该工序所需持续时间，如产品试制需10个月，挖土方需5天，机床维修需4h。

箭杆可长可短，箭杆长短与持续时间长短无关。

箭杆可画为直线，斜线或折线，但曲线仅用于草图。

箭杆由箭尾和箭头组成，箭尾表示一项工序的开始，箭头表示一项工序的结束，箭杆的方向表示工作的进行方向。

箭杆对一个节点来说，可分为内向箭杆和外向箭杆两种，指向节点的箭杆是内向箭杆，由节点引出的箭杆称外向箭杆，如对图1—1的④节点来说，节点前的是内向箭杆，从节点引出的为外向箭杆。

在网络图中，一项工程是由若干个表示工序的箭杆和节点(圆圈)所组成的网络图形，其中某个工序可以某箭杆代表，也可以某箭杆前后两个节点的号码来代表。

如图1—1所示，B工序也可称为②③工序，E工序也可称为③⑤工序。

图1－1 网络图在网络图中，箭杆表示的工序都要消耗一定的时间，一般地讲，还要消耗一定的资源。

凡占用一定时间的过程，都应作为一道工序来看待，如自然状态下冷却、养生、油漆干燥等。

2．节点节点又称结点、事件，就是两道或两道以上的工序之间的交接点。

一个节点既表示前一道工序的结束，同时也表示后一道工序的开始。

节点的持续时间为零。

箭尾的节点也叫开始节点，箭头节点也叫结束节点。

网络图的第一个节点叫起点节点，它意味着一项工程或任务的开始。

最后一个节点叫终点节点，它意味着一项工程或任务的完成。

其他节点叫中间节点。

指向节点的工序叫内向工序，从节点外引的叫做外向工序，如图1—2所示。

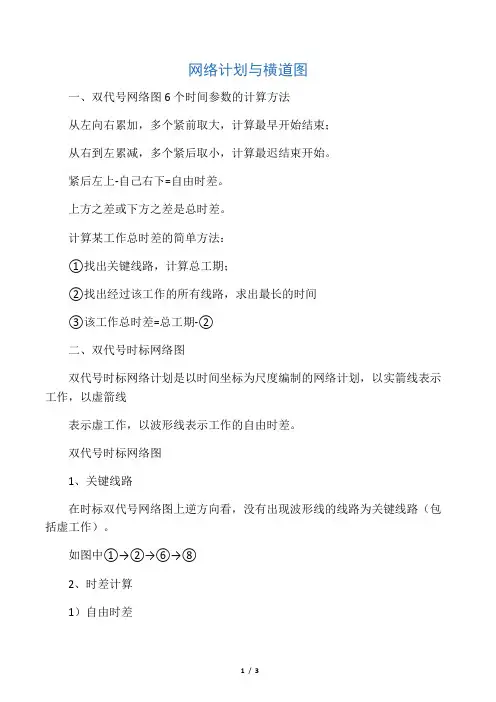

网络计划与横道图一、双代号网络图6个时间参数的计算方法从左向右累加，多个紧前取大，计算最早开始结束；从右到左累减，多个紧后取小，计算最迟结束开始。

紧后左上-自己右下=自由时差。

上方之差或下方之差是总时差。

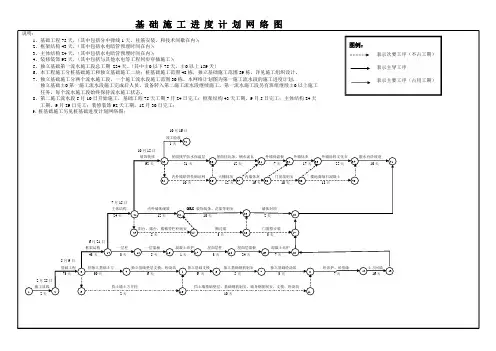

计算某工作总时差的简单方法：①找出关键线路，计算总工期；②找出经过该工作的所有线路，求出最长的时间③该工作总时差=总工期-②二、双代号时标网络图双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。

双代号时标网络图1、关键线路在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）。

如图中①→②→⑥→⑧2、时差计算1）自由时差双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。

如A工作的FF=0，B工作的FF=1，但是有一种特殊情况，很容易忽略。

如上图，E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时差=E与其紧后工作时间间隔的最小值，即E的自由时差为1。

2）总时差。

总时差的简单计算方法：计算哪个工作的总时差，就以哪个工作为起点工作（一定要注意，即不是从头算，也不是从该工作的紧后算，而是从该工作开始算），寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，该工作的总时差=波形线长度和的最小值。

还是以上面的网络图为例，计算E工作的总时差：以E工作为起点工作，通过E工作的线路有EH和EJ，两条线路的波形线的和都是2，所以此时E的总时差就是2。

再比如，计算C工作的总时差：通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波形线的和为4；CGJ，波形线的和为1，那么C的总时差就是1。

网络计划与横道图网络计划在我国也称为统筹方法，是一种有效的系统分析和优化技术。

它来源于工程技术和管理实践，又广泛地应用于军事、航天和工程管理、科学研究、技术发展、市场分析和投资决策等各个领域，并在诸如保证和缩短时间、降低成本、提高效率、节约资源等方面取得了显著的成效。
