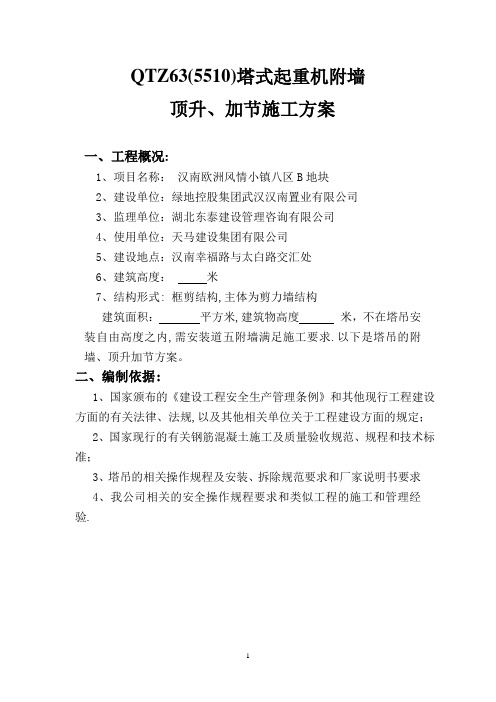

QTZ63(5510)塔式起重机附墙
顶升、加节施工方案
一、工程概况:
1、项目名称: 汉南欧洲风情小镇八区B地块
2、建设单位：绿地控股集团武汉汉南置业有限公司
3、监理单位：湖北东泰建设管理咨询有限公司
4、使用单位：天马建设集团有限公司
5、建设地点：汉南幸福路与太白路交汇处
6、建筑高度：米
7、结构形式：框剪结构，主体为剪力墙结构
建筑面积：平方米，建筑物高度米，不在塔吊
安装自由高度之内，需安装道五附墙满足施工要求。以下是塔吊的
附墙、顶升加节方案。
二、编制依据：
1、国家颁布的《建设工程安全生产管理条例》和其他现行工程建设方面的有关法律、法规，以及其他相关单位关于工程建设方面的规定；
2、国家现行的有关钢筋混凝土施工及质量验收规范、规程和技术标准；
3、塔吊的相关操作规程及安装、拆除规范要求和厂家说明书要求
4、我公司相关的安全操作规程要求和类似工程的施工和管理经验。
（一）、塔吊安装附墙概况表:
塔吊型号QTZ63（TC5610）
建筑高度m
安装位置剪力墙上部分
附墙与建筑物距离5m
塔机初始安装高度40 m
附墙道数四道
附墙道数附墙高度计划安装时间第一道20m（6楼）2017年月日第二道35m（11楼）2017年月日第三道50m（17楼）2017年月日第四道65m（21楼）2017年月日
（二）附墙示意图
三、附墙打孔安装：
本塔吊附墙，根据楼层结构情况和施工方便，附墙连接准确，采用钻孔安装：
1、附墙框及附墙杆安装完后，在附墙杆与剪力墙平衡点，确定钻孔点，孔径为30mm。
2、架钻孔机具，接通电源，将剪力墙钻穿。
3、钻孔完毕，将长度380mm穿墙螺杆（为8.8级高强螺栓）与附墙钢板连接，10cm*10cm钢板垫片，两头用双螺母将其扭紧。
四、附墙框与拉杆的选用与安装：
附墙框采用中联重科厂家生产的附墙框和拉杆,附着装置由框梁和三根内撑杆组成,框梁由Ｍ24螺栓、螺母、垫圈紧固成附着框架,附着框架靠建筑物两顶点处有三根撑杆的端部有连接耳座与建筑物附着处铰接。
六、作业人员的分工安排：
具体人员分工如下：
组长：史思三
安全员：秦贵华
技术负责：陈琼林
安装人员：韩玉露、袁本龙、韩超、韩庆华
地面辅助人员：1 人。
塔机必须由持有操作证的人员进行作业，作业前组长必须落实安装人员的工作,安排并组织全体人员学习安全知识，作好安全技术交底。
1、组长史思三负责塔机顶升前的组织\安排和协调、附墙安装过程中的安全检查、监督；
2、安全员秦贵华负责附墙安装前的安全技术交底、资料的收集整理；
3、工地安全员按照工地安全员规定,对顶升附墙安装过程进行安全监督,负责协调工地上的安全工作;
4、技术员陈琼林在总负责人的领导下,具体组织作业人员按照安全操作规程、塔机说明书的要求进行附墙安装作业，并注意过程检查、协调指挥，发现问题立即停机报告；
5、电工向春心在队长的安排下,负责塔机的电器安装等;
6、安装工韩玉露、袁本龙在队长的领导下,负责塔机的附墙安装;
七、塔吊附墙、顶升安全技术要点及安全措施：
1、塔式起重机的附墙、顶升加节必须由取得专业队队伍进行，并应有技术和安全人员在场进行监督和监护。
2、参加作业人员必须戴好安全帽、系好安全带、穿软底鞋，工具装入工具袋内。使用前必须进行检查，不合格必须更换。
3、工作前应检查电气的完好性、液压系统是否正常、液压油是否能满足要求、液压油管的完好性。液压工作压力是否正常。
4、工作前应检查顶升机构的钢结构的焊缝、连接螺栓、轴销的完好性。检查钢丝绳及导架、导轮的机械性能。
5、检查发现的隐患必须经过处理合格后方能进行顶升。
6、顶升前应将变幅小车开至平衡处，锁定旋转机构。
7、顶升前应检查顶升横梁完全进入顶升踏步内，旋转机构与标准节的连接螺栓拆除后方能开动液压顶升系统将塔吊上部与标准节脱离。
8、顶升过程中应注意液压系统的状况及工作压力。
9、加节时应将新进入的标准节与原标准节完全连接牢固后，方能继续进行下一步的工作。
10、顶升或降塔工作结束前应检查各种安全限位和保险。顶升后应检测塔吊的垂直度。
11、禁止向下抛掷材料及工具。
12、准备好灭火器。
13、同一道附着装置上的各拉杆安装在同一水平面内。
14、塔机的对着高度及附着的距离必须在规定的范围内。
15、附着以后,在无风状态下,塔身轴心对支撑面的侧垂直度应在２‰以内。
16、工作时应设立警戒区派出转人监护。设立安全告示。
八、附墙安装程序:
１、工地项目部负责在每道附着点1m处搭设工作平台。工作平台必须有栏杆,并围好安全网。
2、将所需的工具、螺栓、销轴吊到工作平台上。
3、将附着的直角形框吊到附着点的位置,按规定的位置将套到塔身上,并用铁线固定牢靠。
4、用附着的另一个直角形框吊到附着点位置并套到与塔身上,用螺栓将两块直角形连接起来,调好附着框的水平度后,上紧螺栓,使其紧箍在塔身上。
5、依次将三根拉杆吊到附着点位置,用销轴将其与附着框铰接。
6、调整塔身垂直度,塔身侧向垂直度必须在２‰以内。
7、检查所有的连接销轴开口销是否牢固,连接螺栓是否上紧,是否符合要求。
8、将平台上的工具及剩余部件调到地面,附墙安装完毕。
九、塔机的附着架与顶升:
（一）安装附着架
1、将环梁提升到附着点的位置包在塔身外，然后用32件M20的螺栓连接成附着框架，调整附着框对角上的螺杆将附着框贴紧在塔身上；并在三边打入；再吊装三个撑杆将附着框与墙面处铰接点连接在一起。
2、用经纬仪检查塔机轴心的垂直度在全高上不超过4/1000，垂直度的调整可通过调整三根附着用撑杆与建筑物的附着位置而获得，必要时用钢丝绳将附着架挂在塔身上。
3、附墙安装完毕后、塔吊的顶升、加节也是安装中的重要环节，如不注意安全技术要求，就可能出危险。因此作业中应特别注意。
4、在顶升作业中，必须有专人指挥，专人看管电源电缆、专人操作液压顶升系统，专人照看顶升横梁，专人负责封塔螺栓的拆、安。
5、顶升加节作业时风力不得大于四级，如遇下雨、大雾、烟雾熏呛的时候应停止作业。
6、在顶升前，应将吊臂旋转至套架开口方向，用小车或吊上重物，配平塔机，使顶升的上部荷载重心与顶升缸轴心线重合。
7、顶升作业前，液压系统要充分排气，油箱液位要达到规定标准。液压油要清洁。
