思科模拟器交换机的使用教程详解
思科模拟器是网络工程师经常使用的网络实验模拟软件,它可以很快捷的模拟网络中的各种设备(交换机、路由器、台式电脑、笔记本电脑、服务器、网络云),搭建各种网络环境,模拟网络拓扑结构等。
下面是小编整理的思科模拟器交换机使用教程,供您参考。
思科模拟器交换机使用教程
打开Cisco Packet Tracer,点击【交换机】,选择2960交换机,按住鼠标左键拖动到工作区。
这里有很多类型的交换机,其它类型的天使以后慢慢和大家讲解。
用同样的方法,拖动几台主机到工作区,如图所示,具体操作方法不再赘述
选择直通线,连接电脑和交换机的快速以太网端口
同理,依次连接电脑和交换机,刚连接交换机一侧节点是橘红色的,表示不通,稍等片刻,加载线缆之后就会变为绿色
直接点击主机名字,修改主机名字直接为IP地址。
这是一个很好的习惯,以后网络环境越来越复杂,像这样做可以更加清晰知道计算机所处状态
直接双击主机,依次设置每台主机的IP地址,这里都将它们设置在同一个网段
打开任意主机的【任务提示符】输入:ping 192.168.1.2,测试网络联通情况,发现无需其它配置网络已经可以互相通讯了
不落泪的天使1原创整理,请尊重小编的辛苦耕耘。
思科交换机的相关文章:
1.cisco交换机设置
2.cisco交换机时间设置时间
3.思科cisco怎么配置WEB网管
4.Cisco常用的路由器交换机配置命令。
1、进入用户模式,像这样有个大于符号的2、输入enable进入特权模式,像这样有个#号的3、输入configure terminal进入全局配置模式4、在全局配置模式下可以先设置特权密码,输入enablepassword 1235、接下来对vlan1的接口进行配置。
首先进入接口配置模式,输入interface vlan 16、现在开始配置vlan 1 的管理ip 和子网掩码。
输入ipaddress 192.168.1.1 255.255.255.07、将vlan1 设置为活跃状态。
输入no shut8、退出当前模式进入全局配置模式。
输入exit9、接下来是设置远程登录密码。
首先进入line配置模式,输入line vty 0 4(PS:这里VTY(Virtual Type Terminal)是虚拟终端的意思,line vty 0 4表示设置0到4号5个端口为远程登录端口,设置为0 3,0 2,0 1完全是可以的)10、然后设置密码。
输入password jfb11、输入了密码当然要保存!在上一步的基础上输入login12、然后输入end返回特权模式,再输入show running查看我们对交换机的配置情况13、设置正确。
14、现在就是对pc配置ip 和子网掩码(192.168.1.2255.255.255.0)15、连接一根直通双绞线。
16、接下来激动人心的时刻到来了,在命令提示符中输入ping192.168.1.1,是不是通了,如果没有可多试几次!17、更激动人心的时刻是在下面。
输入telnet 192.168.1.118、输入远程登录密码jfb,看看是不是远程登录成功了19、输入enable ,提示输入密码,该密码为特权密码,前面设置的123看看是不是进入特权模式了!20、现在你就可以对交换机进行配置了MY GOD``````。
交换机的配置课程名称:计算机网络实用技术 实验题目:交换机的配置实验目的:掌握交换机的配置方法。
实验设备:计算机1台、Cisco Packet Tracer 模拟软件1套。
实验内容:1、交换机命令模式间的切换。
2、交换机的基本配置。
3、vlan 的配置4、vlan 间路由实验过程:一、交换机命令模式间的切换1、模拟网络环境打开RouterSim 模拟软件,添加一台交换机(以3550为例)。
双击交换机图标,打开命令行窗口。
2、命令模式间的切换User Exec 口令enable 命令configure 命令interface 命令line 命令vlan database 命令LoginUser Exec 模式Privileged Exec 模式Global Configuration 模式VLAN Database 模式Line Configuration 模式Interface Configuration 模式(1)User EXEC 模式(用户模式) 提示符:Switch>访问方法:回车,开始一个进程。
退出方法:输入exit 命令离开该模式。
(2)Privileged EXEC 模式(特权模式)提示符:Switch#访问方法:在用户模式中输入enable命令。
退出方法:输入exit或disable 命令,返回到用户模式。
(3)VLAN Database 模式(VLAN 配置模式)提示符:Switch(vlan)#访问方法:在特权模式中输入vlan database命令。
退出方法:输入exit 命令,返回到特权模式。
(4)Global configuration 模式(全局配置模式)提示符:Switch(config)#访问方法:在特权模式中输入configure 命令。
退出方法:输入exit命令或end 命令,或者键入Ctrl+Z 组合键,返回到特权模式。
(5)Interface configuration 模式(接口配置模式)提示符:Switch(config-if)#访问方法:在全局配置模式中输入interface 命令,并且必须指明要进入哪一个接口配置子模式。

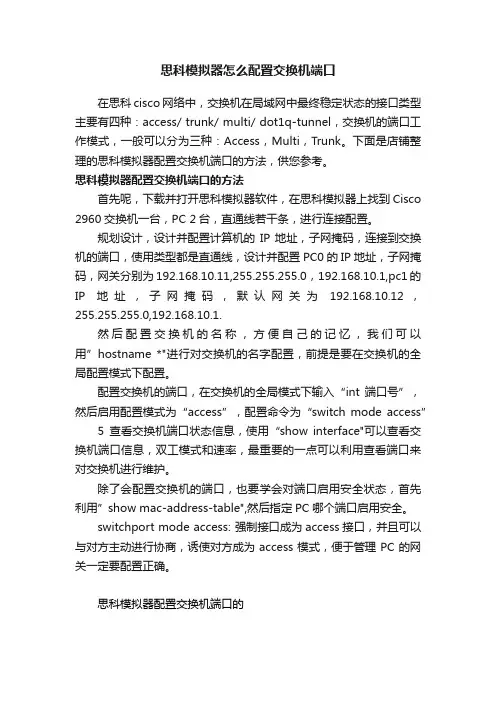

思科模拟器怎么配置交换机端口在思科cisco网络中,交换机在局域网中最终稳定状态的接口类型主要有四种:access/ trunk/ multi/ dot1q-tunnel,交换机的端口工作模式,一般可以分为三种:Access,Multi,Trunk。
下面是店铺整理的思科模拟器配置交换机端口的方法,供您参考。
思科模拟器配置交换机端口的方法首先呢,下载并打开思科模拟器软件,在思科模拟器上找到Cisco 2960交换机一台,PC 2台,直通线若干条,进行连接配置。
规划设计,设计并配置计算机的IP地址,子网掩码,连接到交换机的端口,使用类型都是直通线,设计并配置PC0的IP地址,子网掩码,网关分别为192.168.10.11,255.255.255.0,192.168.10.1,pc1的IP地址,子网掩码,默认网关为192.168.10.12,255.255.255.0,192.168.10.1.然后配置交换机的名称,方便自己的记忆,我们可以用”hostname *"进行对交换机的名字配置,前提是要在交换机的全局配置模式下配置。
配置交换机的端口,在交换机的全局模式下输入“int 端口号”,然后启用配置模式为“access”,配置命令为“switch mode access”5查看交换机端口状态信息,使用“show interface"可以查看交换机端口信息,双工模式和速率,最重要的一点可以利用查看端口来对交换机进行维护。
除了会配置交换机的端口,也要学会对端口启用安全状态,首先利用”show mac-address-table",然后指定PC哪个端口启用安全。
switchport mode access: 强制接口成为access接口,并且可以与对方主动进行协商,诱使对方成为access模式,便于管理PC的网关一定要配置正确。
思科模拟器配置交换机端口的。
CISCO交换机基本配置和使用概述CISCO交换机是一种常用的网络设备,用于构建局域网(Local Area Network,LAN)。
它可以通过物理线路的连接,将多台计算机或其他网络设备连接到同一个网络中,实现数据的传输和共享。
CISCO交换机的基本配置包括IP地址的配置、VLAN的配置、端口配置、安全性配置等。
接下来,我们将对这些配置进行详细说明。
首先,IP地址的配置是CISCO交换机的基本操作之一。
通过配置IP地址,我们可以对交换机进行管理和监控。
具体的配置步骤如下:1. 进入交换机的配置模式。
在命令行界面输入"enable"命令,进入特权模式。
2. 进入全局配置模式。
在特权模式下输入"configure terminal"命令,进入全局配置模式。
3. 配置交换机的IP地址。
在全局配置模式下输入"interfacevlan 1"命令,进入虚拟局域网1的接口配置模式。
然后输入"ip address 192.168.1.1 255.255.255.0"命令,配置交换机的IP地址和子网掩码。
4. 保存配置并退出。
在接口配置模式下输入"exit"命令,返回到全局配置模式。
然后输入"exit"命令,返回到特权模式。
最后输入"copy running-config startup-config"命令,保存配置到闪存中。
其次,VLAN的配置是CISCO交换机的关键配置之一。
通过配置VLAN,我们可以将交换机的端口划分为不同的虚拟局域网,实现数据的隔离和安全。
1. 进入交换机的配置模式。
同样,在特权模式下输入"configure terminal"命令,进入全局配置模式。
2. 创建VLAN。
在全局配置模式下输入"vlan 10"命令,创建一个编号为10的VLAN。
交换机(模拟器)配置指南提示:有些命令只能在特定的模式下可以运行,注意命令提示符的变化。
1.启动桌面ciscopackettracer5.3交换机&路由器模拟器程序页面左下角设备挑选工具栏交换机图标一款交换机逼入空白画布中。
,任意选择页面画布中的交换机图标,挑选命令行选项卡步入设备布局命令行界面(cli):回车,进入交换机配置命令提示符非特权模式:采用技巧:1.在提示符下输出?可以表明对应模式下可以采用的有关命令,左边列入命令,右边列入对应命令的表明。
例如2.>enable//如有密码,输入特权密码,进入特权模式。
特权模式下提//示符变为#3.特权模式下输入configureterminal进入设备配置状态。
注意提示符的变化。
4.技巧:输出命令关键词可以只输出前面几个字母(只要这几个字母能够跟别的命令区别上开即可,即为最轻相匹配),不必输全。
也可以输出命令的一部分,再按tab键,系统可以自动移去命令单词。
如:要输入interfacefastethernet0/1//进入交换机的0/1标号的接口配置状态实际可以输出:inf0/1interfast0/1interfacefaste0/1这些输出都能被系统辨识。
5.一条命令可能将存有多个参数,可以在输出命令后提空格?,就可以提示信息有关参数列表及有关表明。
比如说:给一个3层USB布局ip地址输出ip空格提个?可以存有如下提示信息:说明ip命令后面要输入的命令是address输出ipaddress空格后再加?,提示信息如下:说明ipaddress命令后面要输入的是如:a.b.c.d形式的ip地址(如:10.3.1.8)6.#showinterface//表明交换机USB信息//显示交换机正在运行时的系统配置//显示交换机vlan信息//表明交换机USB命令下一个参数7.#showrunning-config8.#showvlan9.#showinterface?表明此交换机存有ethernet和fastethernet两种类型接口说明此交换机ethernet类型接口坐落于0模块/一共存有24个(编号从1到24)10.#showinterfacesethernet0/1//表明坐落于0模块/第一个USB信息11.#showvlan1//表明编号为1的vlan信息12.#configureterminal//由特权模式切换到配置模式,注意提示符会变成(config)#,表示当前处于配置模式。

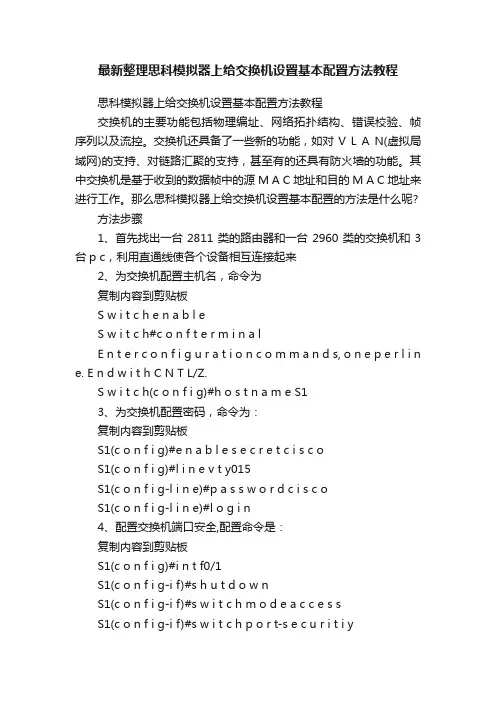

最新整理思科模拟器上给交换机设置基本配置方法教程思科模拟器上给交换机设置基本配置方法教程交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。
交换机还具备了一些新的功能,如对V L A N(虚拟局域网)的支持、对链路汇聚的支持,甚至有的还具有防火墙的功能。
其中交换机是基于收到的数据帧中的源M A C地址和目的M A C地址来进行工作。
那么思科模拟器上给交换机设置基本配置的方法是什么呢?方法步骤1、首先找出一台2811类的路由器和一台2960类的交换机和3台p c,利用直通线使各个设备相互连接起来2、为交换机配置主机名,命令为复制内容到剪贴板S w i t c h e n a b l eS w i t c h#c o n f t e r m i n a lE n t e r c o n f i g u r a t i o n c o m m a n d s, o n e p e r l i n e. E n d w i t h C N T L/Z.S w i t c h(c o n f i g)#h o s t n a m e S13、为交换机配置密码,命令为:复制内容到剪贴板S1(c o n f i g)#e n a b l e s e c r e t c i s c oS1(c o n f i g)#l i n e v t y015S1(c o n f i g-l i n e)#p a s s w o r d c i s c oS1(c o n f i g-l i n e)#l o g i n4、配置交换机端口安全,配置命令是:复制内容到剪贴板S1(c o n f i g)#i n t f0/1S1(c o n f i g-i f)#s h u t d o w nS1(c o n f i g-i f)#s w i t c h m o d e a c c e s sS1(c o n f i g-i f)#s w i t c h p o r t-s e c u r i t i y5、检查交换机的M a c地址表,命令是:S1#s h o wm a c-a d d r e s s-t a b l e,6、查看端口安全的设置情况,用命令为:s h o wp o r t-s e c u r i t y补充:交换机基本使用方法作为基本核心交换机使用,连接多个有线设备使用:网络结构如下图,基本连接参考上面的作为网络隔离使用:对于一些功能好的交换机,可以通过模式选择开关选择网络隔离模式,实现网络隔离的作用,可以只允许普通端口和U P l i n k端口通讯,普通端口之间是相互隔离不可以通讯的除了作为核心交换机(中心交换机)使用,还可以作为扩展交换机(接入交换机)来扩展网络放在路由器上方,扩展网络供应商的网络线路(用于一条线路多个I P的网络),连接之后不同的路由器用不同的I P连接至公网相关阅读:交换机硬件故障常见问题电源故障:由于外部供电不稳定,或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止,从而不能正常工作。
Enable功能:进入特权模式条件:用户模式格式:EnableConfigure terminal功能:进入全局配置模式条件:特权模式格式:configure terminalHostname功能:设置主机名条件:全局配置模式格式:hostname hostnameInterface vlan vlan-idIp address address netmask功能:配置管理IP条件:全局配置模式格式:interface vlan vlan-idIp address address netmask备注:vlan-id代表要选择配置的VLAN号Address 为要设置的管理IP地址,netmask为子网掩码Ip domain-lookup功能:启用与禁止DNS服务器条件:端口配置模式格式:ip domain-lookupno ip domain-lookupIp name-server serveraddress1 …serveraddress6功能:指定DNS服务器地址条件:端口配置模式格式:ip name-server serveraddress1 serveraddress 2…备注:交换机最多可指定6个DNS服务器地址,各地址间用空格分隔Ip http server功能:启用与禁用HTTP服务条件:端口配置模式格式:ip http serverno ip http serverShow version功能:查看IOS版本条件:特权模式格式:show versionShow running-configShow startup-config功能:查看配置信息条件:特权模式格式:show running-configshow startup-config备注:running-config显示当前正在运行的配置startup-config显示保存在NVRAM中的启动配置Show interface type mod/port功能:查看端口信息条件:特权模式格式:show interface type mod/port备注:type代表端口类型,通常有Enthernet/Fastenthernet/Gigabitethernet/Tengigabitethernet Mod和Port代表端口所在的模块和该模块中的编号Show mac-address-table dynamic|static vlan vlan-id功能:查看交换机的MAC地址条件:特权模式格式:show mac-address-table dynamic|static vlan vlan-id备注:dynamic代表显示动态学习到的MAC地址static代表静态指定的MAC地址vlan vlan-id代表查看指定的VLAN学到的MAC地址Show mac-address-table dynamic|static interface type mod/port功能:查看从某个端口学到的MAC地址条件:特权模式格式:show mac-address-table dynamic|static interface type mod/portShow mac-address-table address mac-address功能:显示和某个MAC地址相关联的端口和VLAN信息条件:特权模式格式:show mac-address-table address mac-addressInterface type mod/port功能:选择端口条件:全局配置模式格式:interface type mod/portInterface range type mod/startport-endport功能:选择多个端口条件:全局配置模式格式:interface range type mod/startport – endport备注:连字符“-”两端需要空格Description port-description功能:为端口指定一个描述性文字条件:端口配置模式格式:description port-description备注:如果描述性文字里包含空格,则需要引号将描述性文字引起来Speed speed功能:设置端口通信速度条件:端口配置模式格式:speed 10/100/1000/autoDuplex full/half/auto功能:设置端口的单双工模式条件:端口配置模式格式:duplex full/half/autoMtu功能:配置MTU,指交换机能够交换的最大帧的大小条件:端口配置模式格式:mtu 1500-9216BSpanning-tree portfastSwitchport mode accessNo channel-group功能:优化端口条件:端口配置模式格式:Spanning-tree portfastSwitchport mode accessNo channel-groupShutdown功能:启用与禁用端口条件:端口配置模式格式:shutdown(禁用)no shutdown(启用)Port monitor type mod/port功能:配置端口镜像条件:端口配置模式格式:port monitor type mod/portShow port monitor功能:查看端口镜像配置信息条件:全局配置模式格式:show port monitorswitchport功能:端口的2层与3层选择条件:端口配置模式格式:no switchport(3层)switchport(2层)IP address address netmask功能:为3层端口配置IP地址条件:端口配置模式格式:ip address address netmask备注:netmask为子网掩码Ip route network netmask network功能:配置静态路由条件:全局配置模式格式:Ip route network netmask networkIp route 0.0.0.0 0.0.0.0 ip-address功能:定义默认路由条件:全局配置模式格式:ip route 0.0.0.0 0.0.0.0 ip-addressShow ip route功能:查看路由信息条件:特权模式格式:show ip routeClear ip route功能:清除路由条件:全局配置模式格式:clear ip route network netmask/*备注:network和netmask用于清楚指定的路由,若用*则代表清除全部路由Vtp domain domain name功能:创建VTP管理域条件:VLAN管理模式格式:vtp domain domain nameVtp server/client/transparent功能:设置VTP模式条件:VLAN管理模式格式:vtp server/client/transparentShow vtp status功能:查看VTP信息条件:特权模式格式:show vtp statusSwitchport trunk encapsulation isl/dotlqSwitchport mode trunk功能:选择封装协议和启用trunk链路条件:端口配置模式格式:Switchport trunk encapsulation isl/dotlqSwitchport mode trunkVlan vlan-id name vlan-name功能:创建VLAN条件:VLAN管理模式格式:Switchport access vlan vlan-idIp helper-address dhcp-server功能:为虚拟子接口指定DHCP服务器地址条件:端口配置模式格式:ip helper-address dhcp-serverswitchport trunk allowed vlan remove vlanlist功能:设置不允许通过trunk链路的VLAN条件:端口配置模式格式:switchport trunk allowed vlan remove vlanlist备注:当移除多个VLAN的时候,vlanlist里要加逗号switchport trunk allowed vlan add vlanlist功能:设置允许通过trunk链路的VLAN条件:端口配置模式格式:switchport trunk allowed vlan add vlanlist。
思科模拟器配置三层交换机局域网的详解推荐文章电脑交换机的使用方法详解热度:Cisco路由器交换机配置命令详解热度: Cisco交换机密码破解详解热度: cisco2960交换机安装配置基础详解热度:思科交换机配置教程详解热度:你还在为不知道思科模拟器配置三层交换机局域网的详解而烦恼么?接下来是小编为大家收集的思科模拟器配置三层交换机局域网的详解教程,希望能帮到大家。
思科模拟器配置三层交换机局域网的详解的方法:1. 交换机支持的命令:设置交换机名字为yzhSwitch> 进入超级终端控制台Switch>enable 进入交换机特权模式Switch#Switch#configure terminal 进入交换机全局配置模式Switch(configure)#hostname yzh 改变名字为XXX交换机基本状态:switch: ;ROM状态,路由器是rommon>hostname> ;用户模式hostname# ;特权模式hostname(config)# ;全局配置模式hostname(config-if)# ;接口状态交换机口令设置:switch>enable ;进入特权模式switch#config terminal ;进入全局配置模式switch(config)#hostname ;设置交换机的主机名switch(config)#enable secret xxx ;设置特权加密口令switch(config)#enable password xxa ;设置特权非密口令switch(config)#line console 0 ;进入控制台口switch(config-line)#line vty 0 4 ;进入虚拟终端switch(config-line)#login ;允许登录switch(config-line)#password xx ;设置登录口令xxswitch#exit ;返回命令交换机VLAN设置:switch#vlan database ;进入VLAN设置switch(vlan)#vlan 2 ;建VLAN 2switch(vlan)#no vlan 2 ;删vlan 2switch(config)#int f0/1 ;进入端口1switch(config-if)#switchport access vlan 2 ;当前端口加入vlan 2switch(config-if)#switchport mode trunk ;设置为干线switch(config-if)#switchport trunk allowed vlan 1,2 ;设置允许的vlan 不明白switch(config-if)#switchport trunk encap dot1q ;设置vlan 中继何为中继,功能作用,二层到三层设置中继模式switch(config)#vtp domain ;设置发vtp域名什么是vtpswitch(config)#vtp password ;设置发vtp密码switch(config)#vtp mode server ;设置发vtp模式switch(config)#vtp mode client ;设置发vtp模式交换机设置IP地址:switch(config)#interface vlan 1 ;进入vlan 1switch(config-if)#ip address ;设置IP地址switch(config)#ip default-gateway ;设置默认网关switch#dir flash: ;查看闪存交换机显示命令:switch#write ;保存配置信息switch#show vtp ;查看vtp配置信息switch#show run ;查看当前配置信息switch#show vlan ;查看vlan配置信息switch#show interface ;查看端口信息switch#show int f0/0 ;查看指定端口信息2. 路由器支持的命令:路由器显示命令:router#show run ;显示配置信息router#show interface ;显示接口信息router#show ip route ;显示路由信息router#show cdp nei ;显示邻居信息router#reload ;重新起动路由器口令设置:router>enable ;进入特权模式router#config terminal ;进入全局配置模式router(config)#hostname ;设置交换机的主机名router(config)#enable secret xxx ;设置特权加密口令router(config)#enable password xxb ;设置特权非密口令router(config)#line console 0 ;进入控制台口router(config-line)#line vty 0 4 ;进入虚拟终端router(config-line)#login ;要求口令验证router(config-line)#password xx ;设置登录口令xx router(config)#(Ctrl+z) ;返回特权模式router#exit ;返回命令路由器配置:router(config)#int s0/0 ;进入Serail接口router(config-if)#no shutdown ;激活当前接口router(config-if)#clock rate 64000 ;设置同步时钟router(config-if)#ip address ;设置IP地址router(config-if)#ip address second ;设置第二个IP router(config-if)#int f0/0.1 ;进入子接口router(config-subif.1)#ip address ;设置子接口IProuter(config-subif.1)#encapsulation dot1q ;绑定vlan中继协议router(config)#config-register 0x2142 ;跳过配置文件router(config)#config-register 0x2102 ;正常使用配置文件router#reload ;重新引导路由器文件操作:router#copy running-config startup-config ;保存配置router#copy running-config tftp ;保存配置到tftprouter#copy startup-config tftp ;开机配置存到tftprouter#copy tftp flash: ;下传文件到flashrouter#copy tftp startup-config;下载配置文件ROM状态:Ctrl+Break ;进入ROM监控状态rommon>confreg 0x2142 ;跳过配置文件rommon>confreg 0x2102 ;恢复配置文件rommon>reset ;重新引导rommon>copy xmodem: flash: ;从console传输文件rommon>IP_ADDRESS=10.65.1.2 ;设置路由器IPrommon>IP_SUBNET_MASK=255.255.0.0 ;设置路由器掩码rommon>TFTP_SERVER=10.65.1.1 ;指定TFTP服务器IPrommon>TFTP_FILE=c2600.bin ;指定下载的文件rommon>tftpdnld ;从tftp下载rommon>dir flash: ;查看闪存内容rommon>boot ;引导iOS静态路由:ip route ;命令格式router(config)#ip route 2.0.0.0 255.0.0.0 1.1.1.2 ;静态路由举例router(config)#ip route 0.0.0.0 0.0.0.0 1.1.1.2 ;默认路由举例动态路由:router(config)#ip routing ;启动路由转发router(config)#router rip ;启动RIP路由协议。
思科交换机模拟软件使用教程第二步:启动思科交换机模拟软件安装完成后,您可以在计算机上的应用程序菜单中找到并启动思科交换机模拟软件。
第三步:创建虚拟网络拓扑在思科交换机模拟软件的主界面上,您将看到一个拓扑设计器。
您可以使用拓扑设计器来创建您所需的虚拟网络拓扑。
您可以通过拖动和放置不同的交换机、路由器和主机设备来构建您的拓扑。
第四步:配置设备一旦您创建了虚拟网络拓扑,您可以点击相应的设备来对其进行进一步的配置。
这包括设置IP地址、子网掩码、网关、VLAN等。
您可以通过双击设备或右键单击设备并选择“配置”选项来进行配置。
第五步:建立连接在配置每个设备时,您还需要建立设备之间的连接。
您可以使用拓扑设计器上的连接工具来建立连接。
只需点击连接工具并拖动鼠标到另一个设备上,然后释放鼠标即可建立连接。
第六步:执行命令一旦设备之间建立了连接,您可以通过命令行界面(CLI)来执行命令。
您可以打开每个设备的命令行界面,并在该界面中输入命令。
您可以使用一些常见的命令,例如ping、tracert、show ip interface等来测试设备之间的连接和配置。
第七步:保存和加载拓扑第八步:实验和学习现在,您可以开始进行实验和学习了。
尝试不同的配置和命令,熟悉交换机的运行和功能。
您可以使用思科交换机模拟软件来模拟各种场景,例如VLAN配置、故障排除、网络拓扑优化等。
总结:思科交换机模拟软件是一种非常有用的工具,可以帮助用户在虚拟环境中进行网络交换机的实验和学习。
通过按照上述步骤创建虚拟网络拓扑、配置设备、建立连接并执行命令,用户可以模拟各种场景,并通过实验和学习更好地理解交换机的工作原理和功能。
希望本教程可以帮助您更好地使用思科交换机模拟软件。
怎么在思科模拟器上给交换机设置交换机除了能够连接同种类型的网络之外,还可以在不同类型的网络(如以太网和快速以太网)之间起到互连作用。
在思科模拟器上怎么进行交换机的基本配置?交换机是基于收到的数据帧中的源M A C地址和目的M A C 地址来进行工作。
我们今天就来看看交换机的基本配置,需要的朋友可以参考下方法步骤1、首先找出一台2811类的路由器和一台2960类的交换机和3台p c,利用直通线使各个设备相互连接起来2、为交换机配置主机名,命令为S w i t c h e n a b l eS w i t c h#c o n f t e r m i n a lE n t e r c o n f i g u r a t i o n c o m m a n d s, o n e p e r l i n e. E n d w i t h C N T L/Z.S w i t c h(c o n f i g)#h o s t n a m e S13、为交换机配置密码,命令为:S1(c o n f i g)#e n a b l e s e c r e t c i s c oS1(c o n f i g)#l i n e v t y015S1(c o n f i g-l i n e)#p a s s w o r d c i s c oS1(c o n f i g-l i n e)#l o g i n4、配置交换机端口安全,配置命令是:S1(c o n f i g)#i n t f0/1S1(c o n f i g-i f)#s h u t d o w nS1(c o n f i g-i f)#s w i t c h m o d e a c c e s sS1(c o n f i g-i f)#s w i t c h p o r t-s e c u r i t i y5、检查交换机的M a c地址表,命令是:S1#s h o wm a c-a d d r e s s-t a b l e6、查看端口安全的设置情况,用命令为:s h o wp o r t-s e c u r i t y相关阅读:交换机工作原理过程交换机工作于O S I参考模型的第二层,即数据链路层。
交换机是一种拥有一条退高带宽的背部总线和内部文换矩阵的网络设备。
文换机的所有端口都挂接在这条背部总线上,控制电路收到数据包以后,处理端口会查找内存中的地址对照表以确定目的MAC (网卡的物理地址)挂接在哪个端口上,通过内部交换矩阵迅速将数据包传送到目的端口,目的MAC 若不存在才广播到所有的端口,接收端口回应后交换机会“学习”新的地址,并把它添加到内部的MAC 地址表中。
交换机有多种级别的分类,一般可分为二层和三层交换机。
二层交换机,属数据链路层设备,可以识别数据包中的MAC 地址信息,根据MAC 地进沂转发,并将这些MAC 地址与对应的端口记录在自己内部的一个地址表中。
三层交换机的最重要的功能是加快大型局域网络内部的数据的快速转发,并且加入了路由转发功能。
交换机设备名字更改更改时间时间的设置是这样的格式:Hh:mm:ss day month year在月份中使用的是前3个字母即可星期也是如此可以根据show clock来填写设置交换机、路由器的特权密码意思是:在进入特权模式的时候必须输入03、Cisco Packet Tracer 模拟器----交换机基本配置2015年1月3日14:47效果如下使用了service password-encryption 命令后可以加密:show running-config中的明文特权密码的密码加密后的效果如下配置交换机IP 地址和默认网关交换机的远程管理方法除了使用COM 口进行配置外,还有些配置是使用HTTP 和Telnet 方法进行配置的,小网络下都是使用图形界面配置网络的在显示环境中一般都是使用刷机的方式,配置好很多配置后,仅仅一般改动的都是机器的IP 地址而已交换机模式有:用户模式:需要输入eanble 才能进入特权模式特权模式:需要输入config terminal 才能进入全局配置模式全局配置模式:是使用interface f0/0进入端口配置模式的基础保存配置交换机端口模式一共两个模式:access(普通模式)和trunk(中继模式、干道模式)Access是用来和计算机连接的Trunk是用来和交换机连接的,使之互相通信当划分多个VLan的时候access只能在某个wlan中通信trunk可以属于任何一个vlan配置交换机端口设置交换机可以对端口进行设置,一般有3中10M100M自动一般的,选择自动,否则10M的设备在设置100M的地方就有不兼容的情况了没有特殊情况,设置自动交换机端口安全配置一般3种:1静态配置端口允许访问的主机2建立基于Mac地址的访问控制列表3对IP和Mac进行一一绑定(需要使用ACL列表惊醒访问控制)设置端口安全设置端口与Mac地址绑定使用Mac地址表设置端口与Mac地址设置绑定管理Mac地址表交换机:数据链路层设备显示mac地址表:show mac-address-table清除mac地址表:clear mac-address-table dynamic如果直接清空,就会连静态的也清空。
思科模拟器怎么配置交换机端口在思科cisco网络中,交换机在局域网中最终稳定状态的接口类型主要有四种:access/ trunk/ multi/ dot1q-tunnel,交换机的端口工作模式,一般可以分为三种:Access,Multi,Trunk。
下面是小编整理的思科模拟器配置交换机端口的方法,供您参考。
思科模拟器配置交换机端口的方法首先呢,下载并打开思科模拟器软件,在思科模拟器上找到Cisco 2960交换机一台,PC 2台,直通线若干条,进行连接配置。
规划设计,设计并配置计算机的IP地址,子网掩码,连接到交换机的端口,使用类型都是直通线,设计并配置PC0的IP地址,子网掩码,网关分别为192.168.10.11,255.255.255.0,192.168.10.1,pc1的IP地址,子网掩码,默认网关为192.168.10.12,255.255.255.0,192.168.10.1.然后配置交换机的名称,方便自己的记忆,我们可以用”hostname *"进行对交换机的名字配置,前提是要在交换机的全局配置模式下配置。
配置交换机的端口,在交换机的全局模式下输入“int 端口号”,然后启用配置模式为“access”,配置命令为“switch mode access”5查看交换机端口状态信息,使用“show interface"可以查看交换机端口信息,双工模式和速率,最重要的一点可以利用查看端口来对交换机进行维护。
除了会配置交换机的端口,也要学会对端口启用安全状态,首先利用”show mac-address-table",然后指定PC哪个端口启用安全。
switchport mode access: 强制接口成为access接口,并且可以与对方主动进行协商,诱使对方成为access模式,便于管理PC 的网关一定要配置正确。
思科模拟器配置交换机端口的相关文章:1.怎么用思科模拟器配置交换机和配置vlan2.思科模拟器交换机vlan如何划分3.cisco交换机设置4.Cisco常用的路由器交换机配置命令。
思科模拟器三层交换机VLAN配置一、实验拓扑图:交换机switch 1的端口fei_0/1和交换机switch 2的端口fei_0/1属于VLAN 10;交换机switch 1的端口fei_0/2和交换机switch 2的端口fei_0/2属于VLAN 20,均为Access端口。
两台交换机通过端口fei_0/16以Trunk方式连接,两端口为Trunk端口。
二、操作步骤:1、在switch 1上配置VLAN10和VLAN20,VLAN10的成员包括fei_0/1和上行端口fei_0/16,VLAN20的成员包括fei_0/2上行端口fei_0/16。
2、在switch 2上配置VLAN10和VLAN20,VLAN10的成员包括fei_0/1和上行端口fei_0/16,VLAN20的成员包括fei_0/2和上行端口fei_0/16。
switch 1配置命令如下:ZXR10>enableZXR10#vlan database------在特权模式下配置VLAN数据库ZXR10(vlan)#vlan 10-------创建VLAN 10ZXR10(vlan)#vlan 20------创建VLAN 20ZXR10(vlan)#exitZXR10#configure terminalZXR10(config)#1、进入端口fei_0/1,把端口fei_0/1加入vlan 10,fei_0/1模式为access;ZXR10(config)#interface fastethernet 0/1ZXR10(config-if)#switchport mode accessZXR10(config-if)#switchport access vlan 10ZXR10(config-if)#exit2、进入端口fei_0/2,把端口fei_0/2加入vlan 20,fei_0/2模式为access;ZXR10(config)#interface fastethernet 0/2ZXR10(config-if)#switchport mode accessZXR10(config-if)#switchport access vlan 20ZXR10(config-if)#exit3、进入fei_0/16端口,将该端口设置成trunk模式,并且把端口fei_0/16以trunk模式加入vlan10,vlan 20ZXR10(config)#interface fastethernet 0/16ZXR10(config-if)#switchport mode trunkZXR10(config-if)#switchport trunk allowed vlan 10,20ZXR10(config-if)#endZXR10#write---------保存文件(备注:switch 2配置命令同switch 1一样)三、验证方法:1. PC-1和PC-2不能互通,PC-3和PC-4不能互通2. PC-1和PC-3互通,PC-2和PC-4互通。
在思科模拟器上怎么进行交换机的基本配置在思科模拟器上怎么进行交换机的基本配置在思科模拟器上怎么进行交换机的基本配置 11、首先,打开思科模拟器软件,连接三台交换机的连接线,将所有交换机互相连接起来,一台当服务器,一台当客户机,另外一台当透明模式。
2、把三台交换机的配置清除干净,重启交换机,配置命令为:复制内容到剪贴板S1#flash:vlan.dat S1#erasestartup-config S1#reload配置S1 为VTP server,配置命令为:复制内容到剪贴板 S1(config)#vtpmodeserver3、配置S3 为VTP transparent,配置命令是:复制内容到剪贴板S3#vlandatabase S3(vlan)#vtptransparent S3(vlan)#vtppasswordcisco(配置交换机的密码)SettingdeviceVLANdatabasepasswordtocisco4、配置S2 为VTP client,配置命令是:复制内容到剪贴板S2(config)#vtpmodeclient SettingdevicetoVTPCLIENTmode. S2(config)#vtpdomainVTP-TEST DomainnamealreadysettoVTP-TEST. S2(config)#vtppasswordcisco5、在S1 上创建VLAN,检查S2、S3 上的VLAN 信息,配置命令是:复制内容到剪贴板 S1(config)#vlan2 S1(config)#vlan3查看s1,s2,s3的VLAN配置信息。
命令是:复制内容到剪贴板 S1#showvlan S2#showvlan S3#showvlan6、查看VTP 信息,查看交换机的vtp详细信息和版本等信息:复制内容到剪贴板 S1#showvtpstatus注意事项:1、要成功配置vtp服务器,应确认配置的所有交换机都已设置为默认设置。
Cisco交换机配置教程Cisco交换机在网络届处于绝对领先地位,高端冗余设备(如:冗余超级引擎,冗余负载均衡电源,冗余风扇,冗余系统时钟,冗余上连,冗余的交换背板),高背板带宽,高多层交换速率等都为企业网络系统的高速稳定运行提供良好解决方案。
这就是为什么大型企业都选择Cisco交换机做核心层和分布层等主要网络设备。
被过滤广告Cisco分为高中低端交换机,分别面向不同层次。
但是多数Cisco交换机都基于Cisco自家的IOS( Internet Operating System )系统。
所以设置都是大同小异。
让我们从零开始,一步一步教大家学会用Cisco交换机。
第一步:利用电脑超级终端与交换机建立连接可进行网络管理的交换机上有一个“Console”端口,它是专门用于对交换机进行配置和管理的。
可以通过Console端口连接和配置交换机。
用Cisco自带的Console线,RJ-45端接入Cisco交换机Console口,Com口端接入电脑Com1或Com2口,必须注意的是要记清楚接入的是那个Com口。
按照步骤开启超级终端:开始-程序-附件-通讯-超级终端(图2)(图2)点击文件-新建连接(图3)(图3)输入超级终端名称,选择数据线所连端口(注意选择Com口时候要对应Console线接入电脑的Com口):图4(图4)确定-点击还原为默认值(图5)(图5)确定后开启交换机此时交换机开始载入IOS,可以从载入IOS界面上看到诸如IOS版本号,交换机型号,内存大小等数据当屏幕显示Press RETURN to get started的时候按回车就能直接进入交换机第二步:学习交换机的一些初级命令首先我们要知道Cisco配置界面分两种,一种是基于CLI(Command-line Interface 命令行界面),一种是基于IOS(Internetwork Operting System 互联网操作系统)。
暂时我们先探讨基于IOS的Cisco交换机。
cisco交换机端口聚合口怎么配置交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。
交换机还具备了一些新的功能,如对VLAN(虚拟局域网)的支持、对链路汇聚的支持,甚至有的还具有防火墙的功能。
其中聚合口通过一些配置,能有效提高交换机端口速率,具体怎么设置呢?下面我们一起来看看方法步骤1、打开cisco模拟器---选择交换机s2960、直连线、服务器像如图连接起来。
2、选择交换机switch0进行配置----进入特权模式,将fa0/1和fa0/2端口模式配置成trunk。
3、将fa0/1和fa0/2加入链路组1并开启----按照目标主机地址IP数据分发来实现负荷平衡----通过show etherchannel summary来查看聚合口配置情况。
4、按照交换机switch0的配置,配置switch1----可以看到刚才block的端口变绿,表示已经开通。
5、将pc0 IP配置为192.168.1.2子网掩码为255.255.255.0,pc1 IP配置为192.168.1.3子网掩码为255.255.255.0---pc0 ping pc1,pc1 ping pc0都可以ping通,即完成聚合口的配置。
补充:交换机基本使用方法作为基本核心交换机使用,连接多个有线设备使用:网络结构如下图,基本连接参考上面的【方法/步骤1:基本连接方式】作为网络隔离使用:对于一些功能好的交换机,可以通过模式选择开关选择网络隔离模式,实现网络隔离的作用,可以只允许普通端口和UPlink端口通讯,普通端口之间是相互隔离不可以通讯的除了作为核心交换机(中心交换机)使用,还可以作为扩展交换机(接入交换机)来扩展网络放在路由器上方,扩展网络供应商的网络线路(用于一条线路多个IP的网络),连接之后不同的路由器用不同的IP连接至公网相关阅读:交换机硬件故障常见问题电源故障:由于外部供电不稳定,或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止,从而不能正常工作。
1、进入用户模式,像这样有个大于符号的
2、输入enable进入特权模式,像这样有个#号的
3、输入configure terminal进入全局配置模式
4、在全局配置模式下可以先设置特权密码,输入enable
password 123
5、接下来对vlan1的接口进行配置。
首先进入接口配置模式,
输入interface vlan 1
6、现在开始配置vlan 1 的管理ip 和子网掩码。
输入ip
address 192.168.1.1 255.255.255.0
7、将vlan1 设置为活跃状态。
输入no shut
8、退出当前模式进入全局配置模式。
输入exit
9、接下来是设置远程登录密码。
首先进入line配置模式,输
入line vty 0 4
(PS:这里VTY(Virtual Type Terminal)
是虚拟终端的意思,line vty 0 4表示设置0到4号5个端口为远程登录端口,设置为0 3,0 2,0 1完全是可以的)
10、然后设置密码。
输入password jfb
11、输入了密码当然要保存!在上一步的基础上输入login
12、然后输入end返回特权模式,再输入show running查看我
们对交换机的配置情况
13、设置正确。
14、现在就是对pc配置ip 和子网掩码(192.168.1.2
255.255.255.0)
15、连接一根直通双绞线。
16、接下来激动人心的时刻到来了,在命令提示符中输入ping
192.168.1.1,是不是通了,如果没有可多试几次!
17、更激动人心的时刻是在下面。
输入telnet 192.168.1.1
18、输入远程登录密码jfb,看看是不是远程登录成功了
19、输入enable ,提示输入密码,该密码为特权密码,前面设
置的123
看看是不是进入特权模式了!
20、现在你就可以对交换机进行配置了
MY GOD``````。
