整流滤波稳压实验报告

整流滤波与稳压电路实验报告整流滤波与稳压电路实验报告一、引言电子技术在现代社会中起着重要的作用，而电路是电子技术的基础。

在电路实验中，整流滤波与稳压电路是常见的实验内容。

本实验旨在通过实际操作，探索整流滤波与稳压电路的原理和应用。

二、实验目的1. 了解整流滤波电路的原理和特点；2. 掌握稳压电路的原理和设计方法；3. 实际搭建整流滤波与稳压电路，观察电路的输出特性。

三、实验原理1. 整流滤波电路整流滤波电路是将交流电转换为直流电的电路。

在实验中常用的整流电路有单相半波整流电路和单相全波整流电路。

半波整流电路只能利用交流电的一半周期，而全波整流电路则能利用交流电的整个周期。

为了减小输出波形中的纹波，需要加入滤波电路，常用的滤波电路有电容滤波电路和电感滤波电路。

2. 稳压电路稳压电路是在输入电压变化时，通过控制电路元件的导通和截止，使输出电压保持稳定的电路。

常见的稳压电路有简单稳压电路、Zener稳压电路和集成稳压电路。

其中，简单稳压电路通过二极管的正向压降来稳定输出电压，Zener稳压电路则利用Zener二极管的反向击穿特性来实现稳压。

四、实验步骤1. 整流滤波电路实验步骤：（1）搭建单相半波整流电路，连接电源和负载电阻；（2）观察输出电压波形，记录纹波电压的大小；（3）在输出端并联适当容量的电容，搭建电容滤波电路；（4）观察滤波后的输出电压波形，记录纹波电压的大小。

2. 稳压电路实验步骤：（1）搭建简单稳压电路，将Zener二极管与负载电阻串联；（2）调节输入电压，观察输出电压的稳定性；（3）更换Zener二极管，观察输出电压的变化；（4）搭建集成稳压电路，观察其输出电压的稳定性。

五、实验结果与分析1. 整流滤波电路实验结果：（1）单相半波整流电路输出的纹波电压较大，波形不稳定；（2）加入电容滤波电路后，输出电压波形更加平滑，纹波电压减小。

2. 稳压电路实验结果：（1）简单稳压电路能够在一定范围内稳定输出电压；（2）更换Zener二极管后，输出电压发生变化；（3）集成稳压电路输出电压稳定性较好。

整流滤波稳压电路实验报告一、实验目的。

本实验旨在通过搭建整流滤波稳压电路，验证其在直流电源中的稳压性能，并观察其对输入信号的整流和滤波效果。

二、实验原理。

整流滤波稳压电路是由整流电路、滤波电路和稳压电路组成的。

整流电路主要用于将交流电转换为直流电，滤波电路则用于对直流电进行滤波处理，去除交流成分，最终稳压电路则用于保持输出电压的稳定性。

三、实验器材。

1. 电压表。

2. 电流表。

3. 二极管。

4. 电容。

5. 电阻。

6. 直流电源。

四、实验步骤。

1. 按照电路图搭建整流滤波稳压电路。

2. 接通直流电源，观察电压表和电流表的读数。

3. 测量输出电压的稳定性。

4. 更换不同数值的电容和电阻，观察输出波形的变化。

五、实验结果。

通过实验，我们观察到整流滤波稳压电路能够有效地将交流电转换为直流电，并且能够对直流电进行滤波处理，去除交流成分，使输出电压更加稳定。

在更换不同数值的电容和电阻后，我们也观察到输出波形的变化，进一步验证了整流滤波稳压电路的性能。

六、实验分析。

整流滤波稳压电路在电子电路中具有重要的应用价值，它能够有效地将交流电转换为直流电，并且能够对直流电进行滤波处理和稳压，保证电路工作的稳定性和可靠性。

因此，对整流滤波稳压电路的研究和实验具有重要的意义。

七、实验总结。

通过本次实验，我们深入了解了整流滤波稳压电路的工作原理和性能特点，掌握了搭建和调试整流滤波稳压电路的方法，并且验证了其在直流电源中的稳压性能。

同时，我们也发现了一些问题和不足之处，对于整流滤波稳压电路的进一步研究提出了一些建议。

八、实验改进。

在今后的实验中，我们可以尝试使用不同类型和数值的电容和电阻，以及不同的整流和稳压电路，进一步探究整流滤波稳压电路的性能和应用范围。

同时，我们也可以结合实际工程应用，对整流滤波稳压电路进行优化和改进，提高其稳定性和可靠性。

通过本次实验，我们对整流滤波稳压电路有了更深入的了解，同时也积累了丰富的实验操作经验，这对我们今后的学习和科研工作都具有重要的意义。

整流滤波及稳压电路之阳早格格创做一、真验手段1．掌握单相桥式整流电路的应用2．掌握电容滤波电路的个性3．掌握稳压管稳压的应用战尝试二、真验仪器电路板，示波器，函数旗号爆收器等.三、真验本理曲流稳压电源是所有电子设备的要害组成部分，它的基础任务是将电力网接流电压变更为电子设备所需要的接流电压值，而后利用二极管单背导电性将接流电压整流为单背脉冲的曲流电压，再通过电容或者电感等储能元件组成的滤波电路去减小其脉动身分，进而得到较仄滑的曲流电压.共时，由于该曲流电压易受电网动摇及背载变更的效率，必须加稳压电路，利用背反馈去保护输出曲流电压的宁静.曲流稳压电源的基础组成框图战处事波形如图一所示：220V50Hz图一1、整流电路利用二极管的单背导电效率，将电网的接流电转形成单目标的脉冲曲流电，那便是整流.时常使用的整流电路有半波整流、桥式整流以及倍压整流.那次真验中主要采与桥式整流的办法赢得单背脉冲的曲流电源.桥式整流电路（如图二）由四个二极管组成，背载电流也由二路二极管轮流导通（如V1,V2）而提供，波纹小，截行一路二个二极管（如V3，V4）分担反背电压，对于整流管央供较矮，是最时常使用的整流电路.图二2、滤波电路整流电路输出的是曲流脉冲电压，那种脉冲电压中含有较大的接流身分，果而没有克没有及包管电子设备仄常处事，尤为明隐的是正在声响设备中会出现较宽沉的接流哼声.果此需要进一步减小输出电压的那种脉动，使其越收仄滑.滤波电路便是利用电容或者电感正在电路中的储能效率去完毕此功能的.时常使用的滤波器有电容滤波战电感滤波，然而是相共的滤波效验时，采与电容滤波比采与电感滤波更经济灵验.如图三，以桥式整流为例，证明整流滤波的处事本理.图三3、稳压电路虽然整流滤波电路可使接流电形成仄滑的曲流电，然而由于受到电网电压的动摇、背载电阻的变更以及环境温度的变更，那些均会引导输出曲流电压的没有宁静.果此，大普遍电子设备还需要采与一定的稳压电路（步伐），以包管输出电压值的宁静.稳压电路的种类常常有稳压管稳压电路、串联型稳压电路、集成稳压电路战启闭型稳压电路.对于稳压电路的主要央供如下：⑴稳压系数s相对于变更量要近小于输进电压变更量.⑵mΩ量级，表示背载电流变更时，输出电压宁静.⑶℃出电压宁静.四、真验真质1、整流电路通过桥式整流电路后:2、滤波稳压电路六、真验论断利用所给真验仪器，分离真验本理，通过对接电路，由示波器隐现真验波形，瞅察真验截行得出以下论断：1、整流电路能将圆波或者正弦波整为曲流波，或者齐波，或者半波；2、滤波电路将整流后的电流中的接流身分进一步减小，使其越收仄滑；3、稳压电路使整流滤波后的电流脆持宁静，缩小电网电压动摇的效率.。

整流滤波稳压电路实验报告实验目的：本实验旨在通过搭建整流滤波稳压电路，了解其原理和特性，并进行相关参数的测量和分析，从而加深对电路原理和实际应用的理解。

实验仪器和器件：1. 电源，直流稳压电源。

2. 示波器，数字示波器。

3. 电阻、电容、二极管等基本电子元件。

4. 万用表、示波器探头等辅助工具。

实验原理：整流滤波稳压电路是由整流电路、滤波电路和稳压电路组成的。

整流电路用于将交流电信号转换为脉动的直流电信号，滤波电路用于对脉动的直流电信号进行平滑处理，稳压电路用于对处理后的直流电信号进行稳压输出。

实验步骤：1. 搭建整流电路，根据电路图连接二极管、电阻等元件，接通电源进行测试，观察输出波形。

2. 搭建滤波电路，在整流电路的基础上加入电容等元件，接通电源进行测试，观察输出波形。

3. 搭建稳压电路，在滤波电路的基础上加入稳压元件，接通电源进行测试，观察输出波形。

4. 测量各电路输出的波形特性，利用示波器测量各电路输出的波形，并记录相关数据。

5. 分析实验结果，根据测量数据，分析各电路的特性和性能。

实验结果与分析：经过实验测试和数据分析，我们得到了如下结论：1. 整流电路可以将交流电信号转换为脉动的直流电信号，但输出波形仍然存在一定的纹波。

2. 滤波电路可以对脉动的直流电信号进行平滑处理，减小纹波幅度，使输出波形更加稳定。

3. 稳压电路可以对处理后的直流电信号进行稳压输出，保持输出电压的稳定性。

结论：通过本次实验，我们深入了解了整流滤波稳压电路的原理和特性，掌握了相关的搭建和测试技能，对电路的实际应用有了更深入的理解和认识。

实验中也发现了一些问题，如电路参数的选择对电路性能有重要影响，对于不同的应用场景需要选择合适的参数进行设计。

此外，电路中元件的质量和连接方式也会对电路性能产生影响，需要在实际应用中加以注意和调整。

总之，本次实验为我们提供了一个很好的学习机会，通过动手搭建电路、测试波形、分析数据，我们对整流滤波稳压电路有了更加深入的了解，也为今后的学习和工作打下了坚实的基础。

实验八整流、滤波与稳压电路一、画出本次实验的电路
二、实验数据记录
1．画出示波器测得的各波形。

表8-1 观察所得波形图表
2．测量整流、电容滤波电源的外特性
表8-2 整流、电容滤波电源的外特性（接3．测量整流、CRC 滤波、稳压电源的外特性
表8-3 整流、CRC 滤波、稳压电源的外特性（接
4．根据表8-2和8-3的数据，在方格纸上画出以上两种电路的外特性曲线。

三、分析与思考
1． 根据表8-3说明稳压管的稳压范围。

（注：稳压范围是指电压基本不变时的电流变化范围。

）
2． 若实验电路中的Z D 极性接反，O U 等于多少（设稳压管正向导通电压为0.7V ）？
3．稳压二极管起稳压作用的条件是什么？ （1） （2） （3）
4．为什么本次实验中所用的整流、滤波与稳压电路又叫并联型稳压电路？
5．试分析该稳压电路在负载发生变化时，输出电压在一定范围内保持稳定的原理。

整流滤涉及稳压电路一.试验目标1．控制单相桥式整流电路的运用2．控制电容滤波电路的特征3．控制稳压管稳压的运用和测试二.试验仪器电路板,示波器,函数旌旗灯号产生器等.三.试验道理直流稳压电源是所有电子装备的重要构成部分,它的根本义务是将电力网交换电压变换为电子装备所须要的交换电压值,然后运用二极管单领导电性将交换电压整流为单向脉冲的直流电压,再经由过程电容或电感等储能元件构成的滤波电路来减小其脉动成分,从而得到较腻滑的直流电压.同时,因为该直流电压易受电网摇动及负载变更的影响,必须加稳压电路,运用负反馈来保持输出直流电压的稳固.直流稳压电源的根本构成框图和工作波形如图一所示：图一1、整流电路运用二极管的单领导电感化,将电网的交换电转变成单偏向的脉冲直流电,这就是整流.经常运用的整流电路有半波整流.桥式整流以及倍压整流.此次试验中重要采取桥式整流的方法获得单向脉冲的直流电源.桥式整流电路（如图二）由四个二极管构成,负载电流也由两路二极管轮流导通（如V1,V2）而供给,波浪小,截止一路两个二极管（如V3,V4）分管反向电压,对整流管请求较低,是最经常运用的整流电路.图二2、滤波电路整流电路输出的是直流脉冲电压,这种脉冲电压中含有较大的交换成分,因而不克不及包管电子装备正常工作,尤为显著的是在音响装备中会消失较轻微的交换哼声.是以须要进一步减小输出电压的这种脉动,使其加倍腻滑.滤波电路就是运用电容或电感在电路中的储能感化来完成此功效的.经常运用的滤波器有电容滤波和电感滤波,但是雷同的滤波后果时,采取电容滤波比采取电感滤波更经济有用.如图三,以桥式整流为例,解释整流滤波的工作道理.图三3、稳压电路固然整流滤波电路可使交换电变成腻滑的直流电,但因为受到电网电压的摇动.负载电阻的变更以及情况温度的变更,这些均会导致输出直流电压的不稳固.是以,大多半电子装备还须要采纳必定的稳压电路（措施）,以包管输出电压值的稳固.稳压电路的种类平日有稳压管稳压电路.串联型稳压电路.集成稳压电路和开关型稳压电路.对稳压电路的重要请求如下：⑴稳压系数s,稳固度高,即输出电压相对变更量要远小于输入电压变更量.,一般为mΩ量级,暗示负载电流变更时,输出电压稳固.,输出电压稳固.四.试验内容1.整流电路经由桥式整流电路后:2.滤波稳压电路六.试验结论运用所给试验仪器,联合试验道理,经由过程衔接电路,由示波器显示试验波形,不雅察试验成果得出以下结论：1.整流电路能将方波或正弦波整为直流波,或全波,或半波;2.滤波电路将整流后的电流中的交换成分进一步减小,使其加倍腻滑;3.稳压电路使整流滤波后的电流保持稳固,削减电网电压摇动的影响.。

完整版整流滤波电路实验报告一、实验目的1.掌握整流电路和电容滤波器的原理；2.学习整流滤波电路的构成和基本特性，理解滤波器的放大频率、截止频率、衰减频率、阻抗匹配、负载等参数的影响；3.通过实验掌握用示波器测量电源电压和负载电压、电容滤波器工作时的电压波形，以及不同频率下电压波形的变化规律。

二、实验原理1.整流电路在交流电源上连接一个电阻和一个二极管组成的电路，能将交流电转换成直流电，这种电路称为整流电路。

半波整流电路和全波整流电路是最基本的整流电路。

其中，半波整流电路通过一个二极管使正半周电压通过，而负半周电压被截去，只保留正半周脉动电平。

全波整流电路则是通过两个二极管交替的截取来自两个方向的电压脉动，从而得到纯的正弦波。

2.电容滤波器电容滤波器是在整流电路输出直流电后，通过在输出端并联一个电容，使其中的交流分量被短路来达到滤波的目的。

电容滤波器的原理是利用电容器在电路中的充电和放电过程来消除信号中的高频噪声成分，因为当信号的变化频率很高时，电容器的充放电过程较长，其阻抗较低，从而使信号通过电容器时得以短路，而低频信号则可以通过电容器，从而实现滤波的目的。

三、实验器材示波器、直流稳压电源、万用表、电阻、电容、二极管等。

四、实验步骤1.搭建半波整流电路（1）将直流稳压电源的正极接入电路实验板的“+”端，负极接入电路实验板的“-”端。

（2）将一根导线连接实验板的正极输出端口，另一端连接到电阻上，再将电阻另一端连接到一根全向二极管的负极，再将二极管的正极连接“+”端口。

（3）将示波器的地线夹具接入电路实验板上的“-”端，探头夹具接到“+”端口。

2.观察半波整流电路的输出波形并记录数据当电路接通，给直流稳压电源接上交流电源后，打开示波器的电源开关，选择一个适当的时间基和交流电源的频率进行观察，调整电源供应电压，将示波器指针设置在一个适当的位置，记录电压值和电阻的电压值。

4.搭建电容滤波电路（1）在搭建半波整流电路的基础上，将一个电容电器连接在二极管的负极上，另一端连接在接地端口上，即在短路的电阻之间并联一个电容。

整流滤波与并联稳压电路实验报告一、实验目的本实验的主要目的是掌握整流滤波电路和并联稳压电路的基本原理，了解它们在实际应用中的作用和优缺点，并通过实验验证理论知识。

二、实验原理1. 整流滤波电路整流滤波电路是将交流信号转化为直流信号的一种电路。

其基本原理是利用二极管的单向导通特性，将交流信号中的负半周全部削去，只保留正半周，形成了一个具有脉动直流成分的信号。

接下来通过使用电容器对这个脉动直流进行平滑处理，使得输出信号更加稳定。

2. 并联稳压电路并联稳压电路是一种常见的稳压方式。

其基本原理是在输出端并联一个稳压二极管，当输出端电压过高时，稳压二极管就会导通，将多余的电压分担到自身上；当输出端电压过低时，稳压二极管不导通，则整个输出端所承受的负载电阻就会增大，从而使得输出端电压回到正常值。

三、实验器材1. 交流变压器2. 整流滤波电路实验箱3. 并联稳压电路实验箱4. 示波器、万用表等四、实验过程与结果分析1. 整流滤波电路实验（1）将交流变压器的输出端接入整流滤波电路实验箱中，选择所需的交流电压。

（2）将示波器接入整流滤波电路的输出端口，调节示波器的时间基准和垂直增益，观察输出信号的形态和幅值。

（3）依次更换不同容量的电容，观察输出信号的变化，并记录下各个容量下输出信号的峰值、平均值和纹波系数。

（4）根据记录数据绘制出不同容量下的输出信号曲线图，并分析各个参数之间的关系。

2. 并联稳压电路实验（1）将交流变压器接入并联稳压电路实验箱中，选择所需的交流电压。

（2）将示波器接入并联稳压电路的输出端口，调节示波器的时间基准和垂直增益，观察输出信号的形态和幅值。

（3）依次更换不同规格和型号的稳压二极管，观察输出信号的变化，并记录下各个参数。

（4）根据记录数据绘制出不同稳压二极管下的输出信号曲线图，并分析各个参数之间的关系。

五、实验结论通过本次实验，我们掌握了整流滤波电路和并联稳压电路的基本原理，了解了它们在实际应用中的作用和优缺点。

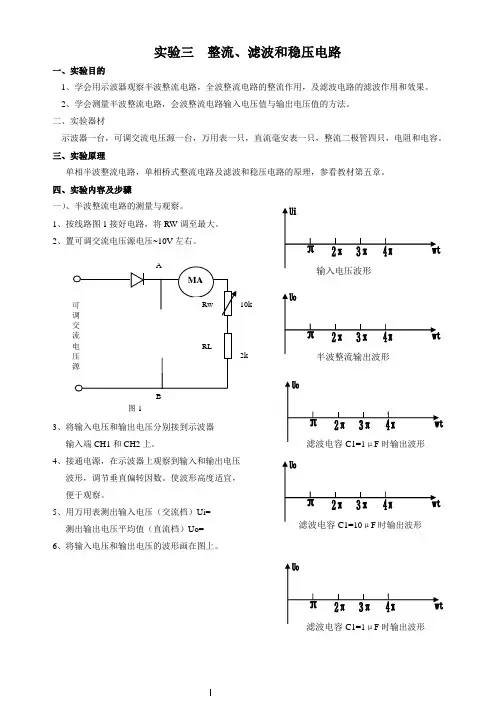

实验三 整流、滤波和稳压电路一、实验目的1、学会用示波器观察半波整流电路，全波整流电路的整流作用，及滤波电路的滤波作用和效果。

2、学会测量半波整流电路，会波整流电路输入电压值与输出电压值的方法。

二、实验器材示波器一台，可调交流电压源一台，万用表一只，直流毫安表一只，整流二极管四只，电阻和电容。

三、实验原理单相半波整流电路，单相桥式整流电路及滤波和稳压电路的原理，参看教材第五章。

四、实验内容及步骤一）、半波整流电路的测量与观察。

1、按线路图1接好电路，将RW 调至最大。

2、置可调交流电压源电压~10V 左右。

3、将输入电压和输出电压分别接到示波器输入端CH1和CH2上。

4、接通电源，在示波器上观察到输入和输出电压波形，调节垂直偏转因数。

使波形高度适宜，便于观察。

5、用万用表测出输入电压（交流档）Ui=测出输出电压平均值（直流档）Uo=6、将输入电压和输出电压的波形画在图上。

二）、观察滤波电路的滤波作用。

在图1的A 、B 两点间分别接入电容C1=1μF ，C2=10μF ，C3=47μF ，（注意电容的接法）。

测量接入电容后的输出电压平均值U01= VU02= VU03= V并将输出电压波形画在图上。

三）、单相桥式整流电路的测量与观察。

1、按图2接电路，并将输出端电压接到示波器CH2上，（输入交流电压源电压不要接到示波器上）。

2、调正输入交流电压源电压~10V 左右，测出输入交流电压有效值Ui= V ，测出输出电压平均值（直流档）Uo= V 。

3、将输出电压的波形画在图上。

4、按图3接好电路，并在示波器上观察输出电压波形，同时用万用表测出输出电压平均值Uo= V 。

5、调节RW ，观察输出电压大小如何变化？图3 图2。

实验六整流、滤波、稳压电路一、实验目的1.掌握桥式整流的特点。

2.了解稳压电路的组成和稳压作用。

3.熟悉集成三端可调稳压器的使用。

二、实验属性验证性实验三、实验仪器设备及器材1.试验台2.示波器3.数字万用表四、预习要求1.二极管全波整流的工作原理及整流输出波形。

2.整流电路分别接电容、稳压管时的工作原理及输出波形。

3.熟悉集成三端可调稳压器的工作原理。

五、实验内容与步骤首先校准示波器1.桥式整流：按图 8-1 接线，在输入端接入交流 14V 电压，调节 W2 使 I0= 50mA时，测出 Vo，同时用示波器的 DC 档观察输出波形并记入表 8-1 中。

表8-1图8-1 仿真参考电路2.加电容滤波：上述实验电路不动，在桥式整流后面加电容滤波，如图8-2 接线，测量接电容的情况下输入电压V0 及输出电流I0 ，同时用示波器的DC 档观察输出波形并记入表8-2 中。

表8-2图8-2 仿真参考电路3.加稳压二极管上述电路不动，在电容后面加稳压二极管电路，如图8-3 接线，在接通交流14V 电源后，调整W2 使I0 分别为10mA、15mA、20 mA 时，测出V AO 和V0，并用示波器的DC 档观测波形，记入表8-3 中。

、表8-3图8-3仿真参考电路当I0=10mA时当I0=15mA时当I0=20mA时六、实验报告1.总结桥式整流的特点。

答：脉动较小，使用的整流器件较全波整流时多一倍，整流电压脉动与全波整流相同，每个器件所承受的反向电压为电源电压峰复值。

2.说明滤波电容 C 的作用。

C有关答：滤波。

输出电压的脉动程度与平均值与放电时间常数RL3.总结稳压二极管的稳压作用和可调三端稳压器的稳压作用。

答：稳压二极管：稳定电压，稳压值是固定的，并联在电路上，功率较小，主要用在电路中稳定某一点的工作电压，多应用在控制电路，在击穿情况下才起控制作用的。

可调三端稳压器：稳定电压，稳压值是可调，串联在电路上，功率较大，主要用在为整个或部分电路提供稳定或可调的供电电源，多用在供电电路，不能击穿。

整流滤波与并联稳压实验报告
本实验专门研究整流滤波电路与并联稳压电路的性能，主要实验内容如下：
1、实验前的准备工作：首先复习整流滤波电路与并联稳压电路的性能，然后按照实
验要求准备实验仪器；
2、实验的操作：根据实验要求搭建整流滤波电路与并联稳压电路，调整电路中参数，使滤波后的输出电压接近所需要的值；
3. 实验结论：实验成功搭建了整流滤波电路与并联稳压电路，并调整了电路参数，
使滤波后的输出电压接近所需要的值。

通过实验发现，整流滤波电路可以有效滤掉交流电
源中的杂波，确保负载电路（如放大器）的正常工作；而并联稳压电路可以将低压的直流
电源提升到电路中所需要的电压值。

实验中，参与者都看到了整流滤波电路与并联稳压电路的性能，实验中使用的实验仪
器工作良好，所有实验步骤和过程安全可靠，没有出现任何事故。

通过实验，有助于理解
滤波电路与稳压电路的基本原理，提高对电子技术的了解，为今后的研究提供参考。

整流滤波与稳压电路实验报告实验目的：1. 了解整流滤波电路的基本原理和实现方法；2. 掌握稳压电路的基本工作原理和调试方法。

实验原理：整流滤波电路是由整流电路和滤波电路组成。

整流电路能将交流信号转换为单向脉动的直流信号，滤波电路能将脉动的直流信号滤掉其中的杂波，使输出端的电压更加稳定。

整流滤波电路常用于直流电源的设计和制作。

稳压电路是通过反馈控制方式来保持输出端电压不变的电路。

当负载电流变化时，稳压电路能够及时调整输出电压，使电路始终处于稳定的工作状态。

实验内容：本次实验需要设计和制作一个整流滤波电路和一个稳压电路。

整流滤波电路需要使用二极管作为整流器，并且需要使用电容等元件来实现滤波功能。

稳压电路需要使用稳压二极管和电阻来实现电压调节功能。

同时，需要对电路进行合理的焊接和布线，并对电路进行正确的调试和测试。

实验步骤：1. 根据实验要求选购所需元件和工具。

2. 按照电路原理图进行电路的布局和焊接。

3. 接通电源，使用万用表进行电路的基本测试。

4. 进行整流滤波电路的调试和测试，并记录测试数据。

5. 进行稳压电路的调试和测试，并记录测试数据。

6. 对实验结果进行分析和总结。

实验结果：在本次实验中，我们成功设计和制作了一个整流滤波电路和一个稳压电路。

经过调试和测试，整流滤波电路的输出电压为12V，稳定度较高；稳压电路的输出电压为5V，也拥有较好的稳定性。

实验结果表明，整流滤波电路和稳压电路具有良好的性能表现和实用价值。

实验结论：整流滤波电路和稳压电路是电子电路中常用的两种电路。

本次实验通过设计和制作这两种电路，使我们更加深入地了解了这两种电路的基本原理和实现方式，并掌握了相应的调试方法。

同时，实验结果还表明，整流滤波电路和稳压电路在实际工程应用中具有重要的作用。

实验报告：整流滤波与并联稳压电路1. 背景整流滤波电路和并联稳压电路是电子技术中常见的两种电路，它们在实际应用中具有重要的作用。

整流滤波电路用于将交流信号转换为直流信号，并通过滤波器去除信号中的高频噪声；而并联稳压电路则可以在输入电压变化时保持输出电压恒定。

本次实验旨在探究整流滤波和并联稳压原理，并通过实验验证理论结果。

2. 实验目的1.理解整流滤波和并联稳压原理；2.掌握整流滤波和并联稳压电路的设计方法；3.通过实验验证理论计算结果。

3. 实验原理3.1 整流滤波电路整流滤波电路主要由二极管桥整流器和滤波器组成。

二极管桥整流器可以将输入的交流信号转换为具有相同幅值但只有正半周或负半周的脉动直流信号。

然后，通过选取合适的滤波器进行滤波操作，去除脉动直流信号中的高频噪声，得到平滑的直流输出信号。

3.2 并联稳压电路并联稳压电路是通过将稳压二极管与负载电阻并联连接来实现稳压功能的。

当输入电压波动时，稳压二极管会自动调节其导通电流，以保持输出电压恒定。

在并联稳压电路中，负载电阻的值和稳压二极管的特性参数需要根据实际需求进行选择。

4. 实验装置与器材1.交流电源2.整流滤波器实验箱3.示波器4.多用表5.二极管、稳压二极管等元件5. 实验步骤与结果5.1 整流滤波电路实验步骤1.按照给定的原理图连接整流滤波电路；2.将交流电源接入整流滤波器输入端；3.调节交流电源输出，观察示波器上输出信号的变化，并记录测量值；4.更换不同容值的滤波电容，重复步骤3。

5.1 整流滤波电路实验结果通过实验测量得到的输出电压波形如下图所示：根据测量结果，可以计算出整流滤波电路的纹波系数为0.05，平均输出电压为12V。

5.2 并联稳压电路实验步骤1.按照给定的原理图连接并联稳压电路；2.将交流电源接入并联稳压电路输入端；3.调节交流电源输出，观察示波器上输出信号的变化，并记录测量值；4.更换不同负载阻值，重复步骤3。

5.2 并联稳压电路实验结果通过实验测量得到的输出电压与输入电压关系如下表所示：输入电压（V）输出电压（V）10 9.820 9.730 9.6根据测量结果，可以发现并联稳压电路在不同输入电压下能够保持输出电压基本恒定。

整流滤波稳压电路实验报告整流滤波稳压电路实验报告一、引言电路实验是电子工程学习中不可或缺的一环，通过实际操作和观察，我们可以更好地理解电子元件的工作原理和电路的特性。

本次实验的主题是整流滤波稳压电路，通过搭建电路并进行实验，我们将深入探究整流滤波稳压电路的原理和性能。

二、实验目的1. 理解整流滤波稳压电路的基本原理；2. 掌握整流滤波稳压电路的搭建方法；3. 分析整流滤波稳压电路的输出特性。

三、实验原理整流滤波稳压电路是一种常见的电源电路，其主要功能是将交流电转换为直流电，并通过滤波电路使输出电压更加稳定。

整流电路采用二极管作为开关元件，将正负半周期的交流电信号转换为单向的脉冲信号。

然后，通过滤波电路将脉冲信号转换为平滑的直流信号。

稳压电路则通过负反馈控制，使输出电压保持稳定。

四、实验器材和元件1. 交流电源；2. 整流二极管；3. 滤波电容；4. 稳压二极管；5. 变阻器；6. 示波器；7. 万用表。

五、实验步骤1. 搭建整流电路：将交流电源与整流二极管连接，接入负载电阻，通过示波器观察输出波形。

2. 搭建滤波电路：在整流电路的输出端并联一个滤波电容，通过示波器观察输出波形的变化。

3. 搭建稳压电路：在滤波电路的输出端并联一个稳压二极管，通过示波器观察输出波形的稳定性。

4. 调节变阻器：通过调节变阻器的阻值，观察输出电压的变化情况。

六、实验结果与分析在完成实验步骤后，我们观察到以下结果：1. 整流电路能够将交流电转换为单向的脉冲信号，输出波形为半波整流波形；2. 滤波电路能够将脉冲信号转换为平滑的直流信号，输出波形的纹波减小；3. 稳压电路能够通过负反馈控制，使输出电压保持稳定；4. 调节变阻器的阻值可以改变输出电压的大小。

通过对实验结果的分析，我们可以得出以下结论：1. 整流滤波稳压电路能够将交流电转换为直流电，并保持输出电压的稳定性；2. 滤波电容的选择和连接方式对输出波形的纹波有重要影响；3. 稳压二极管的负反馈控制能够有效地提高稳压电路的性能；4. 通过调节变阻器的阻值，可以灵活地控制输出电压的大小。

实验十二 整流滤波与并联稳压电路
一、实验目的
1.熟悉单相半波、全波、桥式整流电路；
2.观察了解电容滤波作用；
3.了解并联稳压电路。

二、实验内容
1.分别连接半波整流、桥式整流二种电路, 实验电路如图1
2.1.12.2所示。

用示波器观察U2用UL 的波形, 并测量U2.UD.UL 。

半波整流 U L =0.45U 2 全波整流 U L =0.90U 2 2.电容滤波电路
实验电路如图12.3所示。

（1）RL 先不接, 分别用不同电容接入, 用示波器观察波形, 用电压表测UL 并记录。

（2）接上RL, 先用RL=1K, 重复上述实验并记录。

（3）RL 改为150, 重复上述实验。

3.并联稳压电路 实验电路如图12.4所示。

（1）电源电压不变, 负载变化时电路的稳压性能。

改变负载电阻RL 使负载电流IL=1mA.5mA.10mA 时分别测量UL 、UR 、IR, 把测量结果填入表12.1中, 并计算电源输出电阻。

表12.1 测量负载变化时电路的稳压性能
（2）测量负载不变, 电源电压变化时电路的稳定性能。

表12.2 测量电源电压变化时电路的稳定性能
实验时应注意:
1.测IL 、IR 时应把万用表调到合适的直流电流档, 然后串接在电路中测出相应的IL 、IR 值。

2.测U L 时直接用万用表直流电压档并接在R L 两端测量则可。

三、实验报告要求
整理实验数据并按实验内容计算。

整流滤波电路实验报告实验报告：整流滤波电路一、实验目的：1.了解整流电路的基本工作原理；2.学会使用二极管进行整流；3.掌握使用电容进行滤波的方法；4.通过实验验证整流滤波电路的稳压性能。

二、实验器材：1.示波器；2.变压器；3.整流二极管；4.定压二极管；5.电阻；6.电容；7.电源；8.连接线。

三、实验原理：四、实验步骤：1.将变压器的输入端接入交流电源，输出端接入整流滤波电路。

2.将输入端连接示波器的通道1，来观察输入信号的波形。

3.将输出端连接示波器的通道2，来观察输出信号的波形。

4.通过观察示波器的波形，调整变压器输出电压，使输入信号的幅值适中，便于实验观察。

5.测量输出电压的峰值和平均值，并记录数据。

6.改变电容的容值，重新测量输出电压的峰值和平均值，并记录数据。

7.分析结果，并与理论值进行比较。

五、实验结果：1.经过整流二极管的作用，输入信号的负半周被截取，只留下正半周的波形图。

2.经过电容滤波后，输出信号的波形图变得更加平滑。

3.随着电容容值的增加，输出信号的峰值减小，但平均值增加。

六、实验分析：1.通过整流二极管，实现了将交流信号转化为直流信号的功能。

2.通过电容滤波，进一步去除输出信号中的波动部分，使其更趋于稳定。

3.电容的容值决定了对输出信号的滤波效果，较大的电容可以过滤更多的高频波动。

4.输出信号的峰值与电容的容值呈反比关系，平均值则与电容的容值成正比关系。

七、实验总结：整流滤波电路是一种常见的电路，能够将交流信号转化为直流信号，并通过电容滤波使其更加平稳。

本次实验通过实际搭建整流滤波电路并观察波形，验证了其基本工作原理。

同时，通过测量输出信号的数据，分析了电容容值对输出信号的影响。

实验过程中，需要严格控制实验条件，确保实验结果的准确性。

通过本次实验，我对整流滤波电路的原理和使用方法有了更深入的理解，为今后的学习和实践奠定了基础。

137图3.13.1 LM7812典型应用电路实验3.13 整流、滤波、稳压电路一、实验目的（1）熟悉直流稳压电源的组成及各部分电路（整流、滤波、稳压）的工作原理。

（2）掌握直流稳压电源的主要性能指标的测量方法。

二、实验设备及材料万用表、双踪示波器、交流毫伏表、交流调压器、线绕可变电阻器、实验电路板。

三、实验原理1、直流稳压电源的组成直流稳压电源的组成包括电源变压器、整流、滤波和稳压四个部分。

电源变压器把220V 交流电变换为整流所需的合适的交流电压。

整流电路利用二极管的单向导电性，将交流电压变成单向的脉动电压。

滤波电路利用电容、电感等储能元件，减少整流输出电压中的脉动成分。

稳压电路实现输出电压的稳定。

常用整流电路有半波整流、全波整流和桥式整流三种。

经过半波整流后的直流电压约为：0.45U 2，经过全波或桥式整流后的直流电压约为：0.90U 2（U 2为电源变压器副边电压的有效值，下同）。

常用的滤波电路有C 型、RC 或LC 倒Γ型和П型滤波电路。

结构最简单的是C 型滤波电路，在整流电路后加上滤波电容组成。

滤波电容的选择要满足R L C ≥（3~5）T /2，此时输出纹波电压峰峰值U rp-p ≈I L T /2C ，其中：T 为输入交流电周期；R L 为负载电阻；I L 为负载电流。

一般情况下，全波整流电容滤波电路输出电压约为（1.1~1.2）U 2。

稳压电路可采用分立元件或集成稳压器。

集成稳压器输出电压有固定与可调之分。

固定电压输出稳压器常见的有：LM78××（CW78××）系列正电压输出三端稳压集成块和LM79××（CW79××）系列负电压输出三端稳压集成块。

可调式三端集成稳压器常见的有：LM317（CW317）系列正电压输出稳压集成块和LM337（CW337）系列负电压输出稳压集成块。

本实验采用固定三端稳压集成块LM7812，输出电压12V ，输出电流0.1~1.5A （TO-220封装），稳压系数为0.005% ~ 0.2%，纹波抑制比为56 ~ 68dB ，输入电压为14.5~ 40V 。

实验四整流滤波稳压电路实验四-整流滤波稳压电路实验四整流滤波稳压电路（参考实验数据）一、实验目的1.研究了单相桥式整流器和电容滤波电路的特性。

2.掌握三端稳压集成电路的使用方法和主要技术指标的测试方法。

二、实验原理电子设备一般需要直流电源。

除了少数直接使用干电池和直流发电机外，大多数直流电都是直流稳压电源，可将交流电（市电）转换为直流电。

直流稳压电源由电源变压器、整流、滤波和稳压电路四部分组成，其原理框图如图18―l所示。

电网供给的交流电压u1（220v，50hz）经电源变压器降压后，得到符合电路需要的交流电压u2，然后由整流电路变换成方向不变、大小随时间变化的脉动电压u3；，再用滤波器滤去其交流分量，就可得到比较平直的直流电压u0；。

但这样的直流输出电压，还会随交流电网电压的波动或负载的变动而变化。

在对直流供电要求较高的场合，还需要使用稳压电路，以保证输出直流电压稳定。

由于集成稳压器具有体积小、外部电路简单、使用方便、运行可靠、通用性强等优点，被广泛应用于各种电子设备中，基本上取代了由分立元件组成的稳压电路。

集成式电压调节器种类繁多，应根据直流电源设备的要求进行选择。

对于大多数电子仪器、设备和电子电路，通常选用串联线性集成稳压器。

在这种类型的设备中，三端电压调节器是应用最广泛的。

w7800、w7900三端式隼成稳压器的输出电压是固定的。

w7800系列三端式稳压器输出正极性电压，一般有5v、6v、9v、12、15v、18v、24v七个档次，输出电流最大可达l.5a(加散热片);同类型78m系列稳压器的输出电流为0．5a，78l系列稳压器的输出电流为0．1a。

若要求负极性输出电压，则可选用w7900系列稳压器。

图19-1显示了w7800系列的外形和接线图。

本实验所用集成稳压器为三端固定正稳压器w7812，它的主要参数有：输出电压+12v,输出电流l0.1a、m0.5a，电压调整率10mv／v，输出电阻小于1欧姆，输入电压范围15-17v。
