附录5：

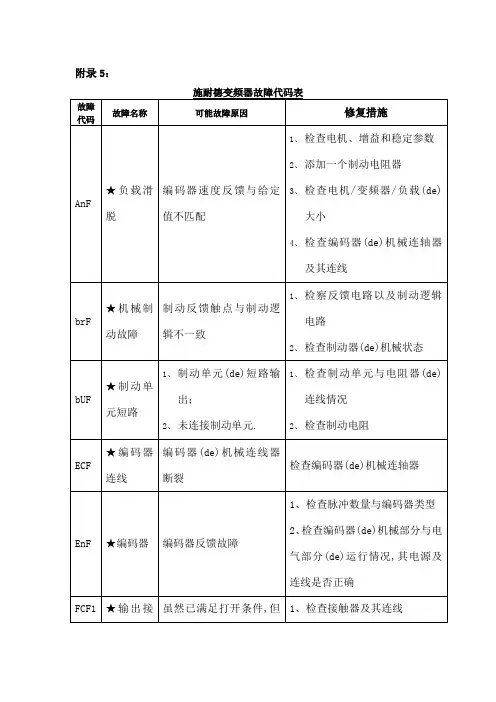

施耐德变频器故障代码表
故障 代码
故障名称可能故障原因修复措施
1、检查电机、增益和稳定参数
AnF ★负载滑脱
编码器速度反馈与给定值不匹 配
2、添加一个制动电阻器
3、检查电机/变频器/负载的大小
4、检查编码器的机械连轴器及其连线
brF
★机械制动 故障 制动反馈触点与制动逻辑不一 致
1、检察反馈电路以及制动逻辑电路
2、检查制动器的机械状态
bUF
★制动单元 短路
1、制动单元的短路输出；
2、未连接制动单元。
1、检查制动单元与电阻器的连线情况
2、检查制动电阻
ECF
★编码器连 线
编码器的机械连线器断裂检查编码器的机械连轴器
1、检查脉冲数量与编码器类型
EnF ★编码器编码器反馈故障2、检查编码器的机械部分与电气部分的
运行情况，其电源及连线是否正确
FCF1 ★输出接触 器未打开 虽然已满足打开条件，但输出 接触器依保持闭合
1、检查接触器及其连线
2、检查反馈电路
HdF
★IGBT 去饱 和
变频器输出短路或接地
检查变频器与电机之间的电缆连接及电
机的绝缘情况
1、电机控制中参数设置不正确1、检查参数
2、检查变频器/电机/负荷的大小
OCF ★过流2、惯量或载荷太大
3、检查机械装置的状态 3、机械锁定
SCF1★电机短路
SCF2
★有阻抗短
路
SCF3★接地短路
1、变频器输出短路或接地
2、如果几个电机并联，变频器 输出有较大的接地泄露电流
1、检查变频器与电机之间的电缆连接情
况以及电机的绝缘情况 2、减少开关频率
3、在电机与变频器间加电机电抗器 1、检查电机、增益和稳定性参数
SOF ★超速不稳定或驱动负载太大2、添加一个制动电阻器
3、检查电机/变频器/负载的大小
SPF
★速度反馈 丢失
没有编码器反馈信号
1、检查编码器与变频器的连线情况
2、检查编码器
1、检查变频器/电机连接情况
1、没有达到制动器松开电流
2、检查电机绕组 bLF ▲制动控制
2、当制动逻辑控制被分配时， 仅调节制动闭合频率阀值
3、检查[刹车释放电流（正向）]（Ibr ） 与[制动释放电流（反转）](IrD)设置
（bEn ）
4、应用[刹车闭合频率]（bEn ）的推荐设
置
CnF▲网络通讯卡上出现通信故障1、检查环境条件（电磁兼容性）
2、检查连线情况
3、检查是否超时
4、检查/修理变频器
5、更换选项卡
ObF▲制动过速制动过猛或驱动负载惯性太大1、增大减速时间
2、如果必要安装一个制动电阻器
OHF ▲变频器过
热
变频器温度太高
检查电机负载、变频器的通风情况及
周
围温度，在重起动前应等变频器冷却
OLF▲电机过载由于电机电流太大触发的故障检查电机热保护的设置、检查电机负载
OPF1 ▲电机缺1
相
变频器输出缺1相检查变频器与电机的连接情况
1、没有连接电机或电机功率太
OPF2 ▲电机却3
相
低
2、输出接触器打开
检查电机与变频器的连接情况
等
3、电机电流瞬时不稳定
OSF ▲输入过电
压
1、主电压太高
2、主电源波动
检查主电
压
1、检查变频器与电机之间的电缆连接情
SCF5▲电机短路变频器输出短路
况及电机的绝缘情况
2、检查/修理变频器
SLF1 ▲Modbus通
信
在Modbus总线上出现通信中
断
1、检查通信总线
2、检查是否超时
tJF▲IGBT过热变频器过热检查电机负载、变频器的通风情况及周
围温度，在重起动前应等变频器冷却2、
1、变频器供电不正确或保险丝
PHF●输入却相熔断
2、缺1相
1、检查电源连接情况及保险
丝
3、负载不平衡
1、主电压电压太低
USF●欠压2、瞬时电压太低
检查电压
3、预充电电阻器损坏
★：表示不能自动复位的故障，必须在复位之前通过先关闭再打开的方式清除故障原因；▲：故障原因消失后，可使用自动重启功能复位的故障，这些故障也可通过变频器重新上电或者通过逻辑输入或控制位复位；
●：原因一消失就可以复位的故障。
