转子的动平衡技术
一、匀速圆周转动体的加速度(向心加速度)
现代工业生产工艺均有大量的转动机械设备，其中多数设备运行状态可视为匀速圆周转动。因此，对该匀速圆周转动进行分析，对从事转动机械管理的技术人员具有重要的意义。如图1所示为一物体以O为中心作匀速圆周运动示意图，我们对其运行和受力状态分析如下：
图1、匀圆周转速体示意图众所周知，物体做圆周运动的条件一是受到一个指向圆心力的作用，另一个条件是物体具有一个初速度。可以设想，若没有初速度则物体将向着圆心方向作匀加速运动。若没有向心力，则物体将沿着初速度的方向做直线匀速运动。因此我们可以将圆周运动看成是沿圆心方向的匀加速直线运动和沿初速度方向的匀速运动的合成运动。如图1所示，物体自A至B的运动，可看成先由A以速度V匀速运动至C，再由C以加速度a匀加速运动至B，由图1可知：
整理上式即得：
和与之对应的向心力F。
二、转子不平衡概念
不平衡产生的离心力（与向心力大小相等方向相反）

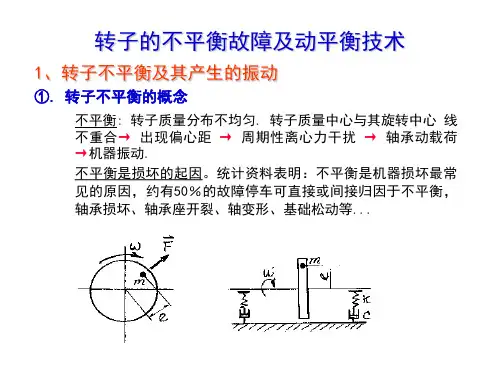

旋转机械的转子由于受材料质量和加工技术等各方面的影响，转子上的质量分布相对于旋转中心线不可能绝对地轴对称的，因此任何一个转子不可能做到“绝对平衡”，转子质量中心和旋转中心线之间总是有一定的偏心距存在，这就使得转子旋转时形成周期性的离心力力干扰，在轴承上产生动载荷，使机器发生振动。我们把产生离心力的原因——旋转体质量沿旋转中心线的不均匀分布叫做“不平衡”。也可以认为，不平衡就是指处于平衡状态的旋转体上存在多余（或不足）的质量。
ω
图2、转子不平衡产生的离心力

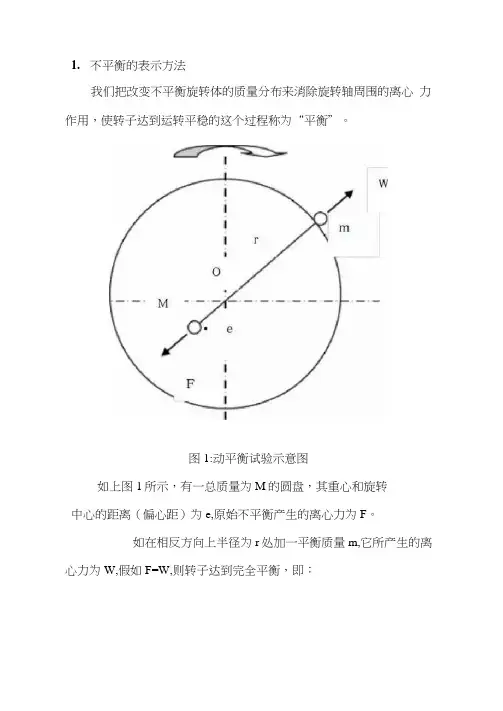

考虑如图2所示，一个带有薄圆盘的转子，假定转子质量为Ｍ，质心距旋转中心Ｏ的距离为ｅ（称为偏心距），转子旋转角速度为ω，根据牛顿第二定律，则转子产生的离心力为（对匀转速转子）：
Ｆ＝Ｍｅω２＝Ｍｅ（２πｎ／６０）２＝Ｍｅｎ２／９１．３［Ｎ］式中Ｍ——质量，［ｋｇ］；
ｅ——偏心距，［ｍ］；
ω——角速度，［１／ｓ］；
ｎ——转速，［ｒ／ｍｉｎ］。
由上式可知，离心力与转速的平方成正比，转速愈高，离心力增加的愈快。式中离心力Ｆ是一个矢量，其方向与偏心距ｅ的方向相同，是以角速度ω绕轴线旋转的。力Ｆ通过转轴作用在转子轴承上，使轴承承受附加动载荷，增加转子扭矩一小部分功率损失。
例如，上图中的圆盘质量为２０ｋｇ，在半径２ｃｍ处有５０ｇ的不平衡质量，，当转速为１００００ｒ／ｍｉｎ时，求不平衡质量产生的离心力。
Ｆ＝Ｍｅ（２πｎ／６０）２＝０．０５×０．０２×（２π×１００００／６０）２＝１０９６Ｎ
三、临界转速
图3、刚性转子轴运转示意图
如图3所示，转子两端对称，中间有一个质量为ｍ的圆盘，支撑在轴承上。当转轴以角速度ω旋转时，圆盘的不平衡离心力使轴发生挠曲，图中ｏ为轴承回转中心，ｃ为圆盘几何中心，Ｇ为圆盘质量中心。其中挠度ａ＝ＯＣ，偏心距ｅ＝ＣＧ。转子在低转速情况下（一阶临界转速下），质心Ｇ在圆盘中心Ｃ之外，且Ｏ，Ｃ和Ｇ三点成一直线。当不计圆盘重力影响时，转子受到的离心力ｍ（ａ＋ｅ）ω２和弹性恢复力ｋａ相等，即:
ｍ（ａ＋ｅ）ω２＝ｋａ
式中ｋ——轴的刚度系数，由材料力学求得。
由上式可得转盘处的挠度公式为：
ａ＝ｅω２／（ｋ／ｍ－ω２）----- （a）
图4、挠性转子运转示意图
如图4所示为转速高于临界转速的情况（挠性轴）。这时，转子的质心G和回转中心O的相对位置，通过一个过渡过程发生了变化，质心G从轴心C的“外面”转到“里面”去了，于是平衡方程式为： m（a-e）ω2=ka
由此得挠度为；a=ｅω２／（ω２-ｋ／ｍ）------（b）
从式（a）和（b）都可以看出，当分母等于零时，轴的挠度a趋于无穷大，系统发生临界转速现象，因而得出临界转速的条件为：
ω２-ｋ／ｍ=0
令ωｎ＝（ｋ／ｍ）１／２，称为转子无阻尼时的横向固有频率，则（a）和（b）式可写成：
ａ＝e/[1-（ωｎ/ω）2]或ａ＝e/[（ωｎ/ω）2-1]
当转速ω＝ωｎ时，轴的挠度ａ理论上可为无限大(见图5)，这个角速度ω就称为轴的临界转速，在临界转速下，转子的转速频率等于其横向固有频率。
图5、转子临界转速时的振动幅值
实际转子是存在阻尼的，这种阻尼力来自于轴的油膜阻尼、气体或液体阻尼、滑动面之间的摩擦阻尼以及材料不是完全弹性引起的内摩擦阻尼等方面。阻尼力与速度成正比，它的方向与速度方向相反。对于有阻尼的转子，圆盘上Ｏ、Ｃ、Ｇ三点就不一定在同一直线上。θ的变化范围在０——л之间，图6中可知，对于无阻尼的转子系
图6、振动位移与不平衡激振力的相位变化
统，当ω／ωｎ<１时，θ＝０o，即振动位移与激振力同相位；当ω／ωｎ>１时，θ＝１８０o，即振动位移与激振力相位相反；当ω／ωｎ＝１时，共振点前后的相位发生突然变化。如果系统存在
阻尼，相位的变化就比较缓慢，阻尼愈大，变化愈趋平缓。但在共振点上，振动位移总是滞后于激振力９０o，而与阻尼大小无关。
当ω远大于ωｎ的时候，a≈e,θ相位角趋近于１８０o，此时质心Ｇ从转盘中心Ｃ的外侧移到内侧，即转子的质心已紧靠着轴承的中心线，如图4所示，就好像转子是绕着它的质心在旋转，即离心力有减小的趋势，因此过临界转速后振幅又逐渐下降。这种现象称为“自动对中”。从图5看出，转子在临界转速之前，振幅随转速的增加呈增高趋势，但是过临界转速之后振幅又会降下来，产生这种现象的原因可从转子过临界转速前后激振力与位移之间的相位变化过程中看的出来。
四、不平衡的类型和故障特征
a)转子不平衡的原因
ａ、设计错误；ｂ、材料缺陷；ｃ、加工与装配误差；ｄ、工艺过程问题；ｅ、联轴节安装不对中；ｄ、低速动平衡代替高速动平衡（对于挠性转子，其工作转速下的振型与其一阶振型有显著差别，因此仅在低速下对转子做动平衡，在高速下仍会发生很大的振动。
b)不平衡振动的类型和故障特征
转子的质量不平衡所产生的离心力始终作用在转子上，转子每旋转一周，就在转子或轴承的某一测点处产生一次振动响应。因此它的振动频率就是转子的转速频率，既
ｆ＝ｎ／６０
转速频率也称为工频（即工作频率），这种频率成分很容易在频谱图上观察到。转子不平衡的故障特征是：
（１）在转子径向测点的频谱图上，转速频率成分具有突出的峰值；
（２）转速频率的高次谐波幅值很低，因此反映在实域上的
波形很接近于一个正弦波；
（３）除了悬臂转子之外，对于普通两端支撑的转子，轴向
测点上的振值一般并不明显。
图7、典型的不平衡振动频谱图
图7是一典型的不平衡振动频谱图，图中转速频率成分幅值占有最大比例，这是不平衡振动的明显特征，其波形图基本上是一个标准的正弦波。但是必须指出，频谱图上转速频率的出现和增高，并不一定意味着单一的平衡不良，还有其它的可能原因，例如：轴发生弯曲变形；转子之间缺乏同心度；固体物料的沉积；支撑系统或基础共振；机座松动；机体变形等情况。因此，必须根据各种具体情况作综合分析考虑，才能分析出真正的故障原因。
对旋转机器的振动监测，一般采取在靠近轴承处的径向方向（两
