经纬仪测量实验报告一

仪 经 纬
读数系统 读数窗
显微镜调焦手轮：调清分微尺影像 分微尺：水平角、竖直角的读数标尺
光学对中器：小望远镜。将竖轴轴心对中到地面点上，可拉伸或旋动调焦 管水准器：放置在照准部，使水平度盘水平 水准器组件 圆水准器：放置在基座上，使竖轴铅锤
转盘手轮：用于转动水平度盘，可调整水平度盘读数 基座 基座锁紧轮：通过竖轴连接照准部与基座 角螺旋：用于整平仪器或对中 圆水准器轴平行于仪器竖轴（竖轴铅锤—粗平） 水准管轴垂直于仪器竖轴（水平度盘水平—精平）
五、应交成果 测回法水平角观测记录一份。
测 回 法 水 平 角 观 测 手 簿
仪器型号： 仪器编号： 观测日期： 天 气： 观测： 记录： 计算： 复核：
测 站
测 回
盘 位
目 标 A C A C A C A C B D B D B D B D C E C E C E C E
水平盘读 数 （°′〞 ）
DJ6 经纬仪组件及其作用
物镜及对光螺旋：调清目标像（十字丝分划板上成像） 目镜及对光螺旋：调清十字丝（影像放大） 十字丝分划板：上中下三条横丝与一条竖丝（读数指标线） 望远镜组件 视准轴：物镜光心与十字丝交点的连线（形成一条视线） 水平制动手轮与微动手轮：水平方向锁定照准部和转动照准部 垂直制动手轮与微动手轮：垂直方向锁定望远镜和转动望远镜 水平角度盘：玻璃圆盘，顺时针刻有 0°～360°，水平放置在基座上。 角度盘 竖直角度盘：玻璃圆盘，顺或逆刻有 0°～360°，铅垂套在竖轴上 反光镜：给读数系统提供光亮
2 盘左盘右所得角值的平均值 ，即为一测回的角值。根据测角精度的要求，可 以测多个测回而取其平均值，作为最后成果。观测结果应及时记入手簿，并进行计算，看是 否满足精度要求。
值得注意的是：上下两个半测回所得角值之差，应满足有关测量规范规定的限差，对于 DJ6 级经纬仪，限差一般为 30″或 40″。如果超限，则必须重测。如果重测的两半测回角 值之差仍然超限，但两次的平均角值十分接近，则说明这是由于仪器误差造成的。取盘左盘 右角值的平均值时，仪器误差可以得到抵消，所以各测回所得的平均角值是正确的。 两个方向相交可形成两个角度， 计算角值时始终应以右边方向的读数减去左边方向的读 数。如果右方向读数小于左方向读数，则应先加 360°后再减，所以测得的是哪个角度与照 准部的转动方向无关， 与先测哪个方向也无关， 而是取决于用哪个方向的读数减去哪个方向 的读数。在下半测回时，仍要顺时针转动照准部，是为了消减度盘带动误差的影响。 四、方法与步骤 （1）在测站 B 安置经纬仪，对中、整平后。选定 A、C 两个目标。 （2）盘左位置，安置水平度盘读数略大于 0˚，瞄准起始目标 A，读取水平度盘读数并 记入观测手簿；顺时针方向转动照准部，依次瞄准 C 目标，分别读取水平度盘读数并记入 观测手簿，检查半测回归零差是否超限。 （3）盘右位置，逆时针方向依次瞄准 C、A 目标，分别读取水平度盘读数并记入观测 手簿，检查半测回归零差是否超限。
(1)松开照准部及望远镜的制动螺旋。利用望远镜上的粗瞄器，以盘左(竖盘在望远 镜视线方向的左侧时称盘左)粗略照准左方目标 A。关紧照准部及望远镜的制动螺旋，再用 微动螺旋精确照准目标，同时需要注意消除视差及尽可能照准目标的下部。对于细的目标，
宜用单丝照准， 使单丝平分目标像； 而对于粗的目标， 则宜用双丝照准， 使目标像平分双丝， 以提高照准的精度。最后读取该方向上的读数 a左 。 (2) 松开照准部及望远镜的制动螺旋，顺时针方向转动照准部，粗略照准右方目标 B。 再关紧制动螺旋，用微动螺旋精确照准，并读取该方向上的水平度盘读数 b左 。盘左所得角 值即为： 左 a左 b左 。以上称为上半测回。 (3) 将望远镜纵转 180°，改为盘右。重新照准右方目标 B，并读取水平度盘读数 b右 。 然后顺时针或逆时针方向转动照准部，照准左方目标 A。读取水平度盘读数 a右 ，则盘右所 得角值 右 a右 b右 。以上称为下半个测回。两个半测回角值之差不超过规定限值时，取

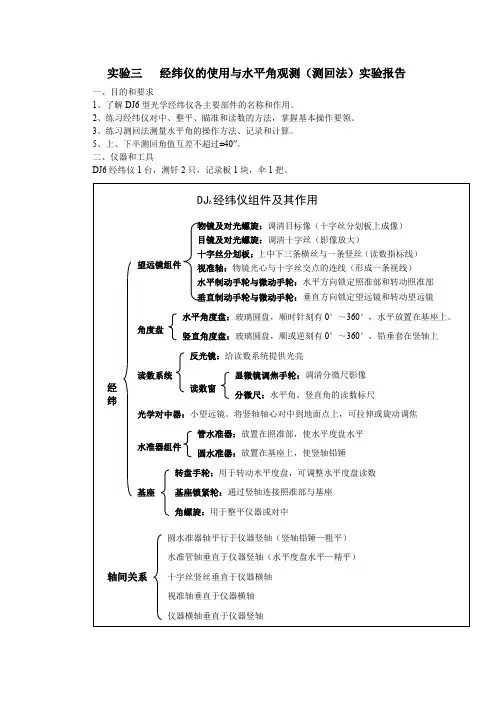

实验三
经纬仪的使用与水平角观测（测回法）实验报告
一、目的和要求 1、了解 DJ6 型光学经纬仪各主要部件的名称和作用。 2、练习经纬仪对中、整平、瞄准和读数的方法，掌握基本操作要领。 3、练习测回法测量水平角的操作方法、记录和计算。 5、上、下半测回角值互差不超过±40″。 二、仪器和工具 DJ6 经纬仪 1 台，测钎 2 只，记录板 1 块，伞 1 把。

左 右
（4）计算。取上、下两半测回角值的平均值作为一测回角值β，

左 右
2
（5）第二人观测时，起始方向的水平度盘读数，安置在 90˚附近，同法观测第二测回。 1、2 两测回同一方向归零方向值的互差不超过＋40 秒. （6）在测站 C 安置经纬仪，选定 B、D 两个目标。重复上述操作。
半测回角 值 （°′〞 ）
一测回角 值 （°′〞 ）
ຫໍສະໝຸດ Baidu
平 均值
左 B 1 右 左 B 2 右 左 C 1 右 左 C 2 右 左 D 1 右 左 D 2 右
1
轴间关系
十字丝竖丝垂直于仪器横轴 视准轴垂直于仪器横轴 仪器横轴垂直于仪器竖轴
仪器使用方法： 安置经纬仪 在测量角度以前，首先要把经纬仪安置在设置有地面标志的测站上。所谓 测站。即是所测角度的顶点。安置工作包括对中、整平两项。 1．对中 【对中的目的是是仪器的中心与测站点（标志中心）处于同一铅垂线上】 在安置仪器以前，首先将三脚架打开，抽出架腿，并旋紧架腿的固定螺旋。然后将三个 架腿安置在以测站为中心的等边三角形的角顶上。 这时架头平面即约略水平， 且中心与地面 点约略在同一铅垂线上。 从仪器箱中取出仪器，用附于三脚架头上的连结螺旋，将仪器与三脚架固连在一起，然 后即可精确对中。 2．整平 【整平的目的是使仪器数轴在铅垂位置，水平度盘处于水平位置】 经纬仪整平的目的， 乃是使竖轴居于铅垂位置。 整平时要先用脚螺旋使圆水准气泡居中， 以粗略整平，再用管水准器精确整平。 由于位于照准部上的管水准器只有一个， 可以先使它与一对脚螺旋连线的方向平行， 然 后双手以相同速度相反方向旋转这两个脚螺旋，使管水准器的气泡居中。再将照准部平转 90°，用另外一个脚螺旋使气泡居中。这样反复进行，直至管水准器在任一方向上气泡都居 中为止。在整平后还需检查光学对中器是否偏移。如果偏移，则重复上述操作方法，直至水 准气泡居中，对中器对中为止。 3．瞄准 水平角观测时， 应尽量照准目标的底部。 当目标较近时， 成像较大， 则用单丝平分目标； 当目标较远时，成像较小，则用双丝夹住目标或用单丝与目标重合。 竖直角观测时，应用中横丝照准目标顶部或某一预定部位。 4．读数 读数时，打开并转动反光镜，使读数窗内亮度适中，调节读数显微镜的目镜，使度盘和 分微尺分划线清晰，然后， “度”可从分微尺中的度盘分划线上的注字直接读得， “分”则用 度盘分划线作为指标，在分微尺中直接读出， 并估读至 0.1′，两者相加，即得度盘读数。 三、测回法测水平角原理 当所测的角度只有两个方向时，通常都用测回法观测。如下图所示，欲测 OA、OB 两 方向之间的水平角∠AOB 时，在角顶 O 安置仪器，在 A、B 处设立观测标志。经过对中、 整平以后，即可按下述步骤观测。
