电脑电源主板电源插头20pin针以及AT X使用的24PIN针针脚定义(转)1. 24针A TX电源排针(Pin)的标准定义为:14号针(Pin 14 PS-ON)就是控制电源开启关闭的。
单个针没有回路怎么控制开关,其实所有的地线(GND)都可以与其他任意针组成回路,所谓“低电位”开启,“高电位”关闭,就是当Pin 14针与G ND 针短接后,Pi n 14针本身的电位就低了,电源也就开启了,反之亦然。
现在很清楚了——要想无主板开启ATX电源,只需要将Pin 14针(绿色线,图中也标绿了)与任意一个GND针(黑色线,图中标灰了)短接就可以。
14号针(Pin 14PS-ON)就是控制电源开启关闭的。
单个针没有回路怎么控制开关,其实所有的地线(GND)都可以与其他任意针组成回路,所谓“低电位”开启,“高电位”关闭,就是当P in 14针与GN D 针短接后,Pin 14针本身的电位就低了,电源也就开启了,反之亦然。
现在很清楚了——要想无主板开启ATX电源,只需要将Pin 14针(绿色线,图中也标绿了)与任意一个GND针(黑色线,图中标灰了)短接就可以。
红Re d=+5V橙Ora nge=+3.3V黄Yellow=+12V兰Blue=-12V绿Green=PS_ON紫Pu rple=+5VSB灰Gray=PWR_OK白White=—5V黑Blac k=COM=GND=接地24pin 我们使用的ATX开关电源,输出的电压有+12V、-12V、+5V、-5V、+3.3V等几种不同的电压。
在正常情况下,上述几种电压的输出变化范围允许误差一般在5%之内,如下表所示,不能有太大范围的波动,否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针,它的标准接口从原来的两个提升至三个。

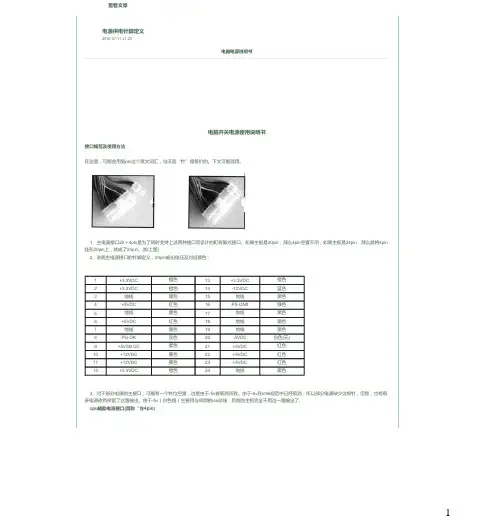

查看文章电源供电针脚定义2010-07-11 21:25电脑电源说明书电脑开关电源使用说明书接口规范及使用方法在这里,可能会用到pin这个英文词汇,与汉语“针”是等价的。
下文可能混用。
1、主电源接口20+4pin是为了同时支持上述两种接口而设计的町拆卸式接口。
如果主板是20pin,那么4pin空置不用,如果主板是24pin,那么就将4pin挂在20pin上,就成了24pin。
(如上图)2、说明主电源接口的针脚定义,24pin输出电压及对应颜色:1 +3.3VDC 橙色13 +3.3VDC 橙色2 +3.3VDC 橙色14 -12VDC 蓝色3 地线黑色15 地线黑色4 +5VDC 红色16 PS-ON# 绿色5 地线黑色17 地线黑色6 +5VDC 红色18 地线黑色7 地线黑色19 地线黑色8 PG-OK 灰色20 -5VDC 白色(无)9 +5VSB DC 紫色21 +5VDC 红色10 +12VDC 黄色22 +5VDC 红色11 +12VDC 黄色23 +5VDC 红色12 +3.3VDC 橙色24 地线黑色3、对于部分电源的主接口,可能有一个针位空置,这是由于-5v被取消所致。
由于-5v在intel规范中已经取消,所以部分电源缺少这根针,但是,也有很多电源依然保留了这路输出。
由于-5v(白色线)主要用与早期的isa总线,目前的主板完全不用这一路输出了。
cpu辅助电源接口(简称“方4pin)1“方4pin”与”主4pin”外形极为近似,一定要区分开,避免插错。
黄、红、橙、黑各一根的是“主4pin”,通常与20pin 捆绑在一起,与20pin 配合插在主板的主电源接口。
而有两根黄线和两根黑线的是“方4pin”,。
注意!“方4pin”接口有挂钩,单独插在cpu 辅助电源接口。
d 型接口(俗称大4pin)d 型接口主要用于硬盘、光驱等磁盘驱动器,另外,高端显卡也有一部分采用此接口为显卡提供辅助供电。
Q:电脑电源黄线是+12V的可我找不到-12V 请问我该怎么接?A:1、千万不能接到-12V上,这样就成了24V了,要接到地线上,就是黑色的线(所有的黑线都是负极他们是相通的),也可以接到机箱上,机箱的电位就是零,和黑线是通的。
2、-12V 是蓝色的线,对0V黑线,通常只能输出大约0.5A的小电流,请注意。
电脑电源20pin与24pin接线区别及各针角对应电压红色:代表+5V电源线(主板、硬盘、光驱等硬件上的芯片工作电压)。
黄色:代表+12V电源线(硬盘、光驱、风扇等硬件上的工作电压,和-12V同时向串口提供EIA电源)。
橙色:代表+3.3V电源线(直接向DIMM、AGP插槽供电)。
灰色:代表P.G信号线(电源状态信息线,它是其他电源线通过一定电路计算所得到的结果,当按下电脑开头键后,这个信号表示电源良好可以开机无信号说明有故障主板自动监测)。
蓝色:代表-12V电源线(向串口提供EIA电源)。
白色:代表-5V电源线(软驱锁相式数据分离电路)。
紫色:代表+5V StandBy电源线(关机后为主板的一小部分电路提供动力,以检测各种开机命令).绿色:代表PS-ON信号线(主板电源开/关的信号线,未接通时有一定电压)黑色:系统电路的地线。
U V W是三相电源中表示3根火线的字母,3根火线在实际应用中可以都是用黑色线,也可以分分为红,黄,蓝3种颜色。
PE表示地线,一般用黄绿双色线。
N L 则是零线火线,单相电源中L(火线)一般用红色,N(零线)一般用蓝色相线:红、黄或红绿零线:蓝或黑地线:黄绿相间1、+5V(红色线):转换各种逻辑电路。
2、+12V(黄色线):驱动磁盘驱动器马达和所有风扇(例外:笔记本电脑的风扇使用+5V 或+3.3V)。
3、+3.3V(橙色线):为CPU、主板、PCI(Peripheral Component Interconnect 外部设备互连)总线、I/O控制电路供电。
4、+5VSB(Stand By、紫色线):负责远程电源的启动(大于720mA,主板启动只要0.01A)。
电源接口定义Document number:NOCG-YUNOO-BUYTT-UU986-1986UTATX电源的接口定义(20针和24针)一、ATX电源的定义:ATX电源是计算机的工作电源,作用是把交流220V的电源转换为计算机内部硬件使用的直流5V,12V,24V等电压的电源ATX电源与AT电源的区别:与AT电源相比,ATX电源增加了“+、+5VSB、PS-ON”三个输出。
AT电源只要能把电源打开就行了,而ATX电源都是电位控制开关而非机械开关,这就需要从电源的那一排查线孔中找出可以激活电源的那个针(Pin),即PS-ON信号!14号针(Pin14PS-ON)就是控制电源开启关闭的。
单个针没有回路怎么控制开关,其实所有的地线(GND)都可以与其他任意针组成回路,所谓“低电位”开启,“高电位”关闭,就是当Pin14针与GND针短接后,Pin14针本身的电位就低了,电源也就开启了,反之亦然。
现在很清楚了——要想无主板开启ATX电源,只需要将Pin14针(绿色线,图中也标绿了)与任意一个GND针(黑色线,图中标灰了)短接就可以了!关于ATX电源增加的部分,其中“+”输出主要是供CPU用,而“+5VSB”、“PS-ON”输出则体现了ATX电源的特点。
ATX电源最主要的特点就是,它不采用传统的市电开关来控制电源是否工作,而是采用“+5VSB、PS-ON”的组合来实现电源的开启和关闭,只要控制“PS-ON”信号电平的变化,就能控制电源的开启和关闭。
“PS-ON”小于1V伏时开启电源,大于伏时关闭电源。
二、ATX电源的结构特点:ATX电源是近年来在电脑中广泛采用的新型电源,它配合ATX主板,除了可以手动开关电源外,还支持软件开关电源以实现远程控制功能。
ATX电源是在AT电源的基础上发展起来的,它的主变换电路也是采用了半桥式开关电源,但从结构上讲ATX电源作了如下改进:电源增加了一个辅助开关电源。
当ATX电源交流输入端一旦有220 V的交流电时,辅助电源就开始工作,一路经整流7805三端稳压器稳压,输出+5V电压供给ATX主板内部一部分在关机状态下要保持工作的芯片,如网络通信接口电源监控单元系统时钟等部分芯片使用;另一路经整流滤波,输出辅助+12V电源,供给ATX电源内部TL494等芯片工作,为ATX电源主变换电路的启动作准备。
ATX电源接口定义----20针及24针(图)20针24针针脚名称颜色说明1 橙色+ VDC2 橙色+ VDC3 COM 黑色Ground4 5V 红色+5 VDC5 COM 黑色Ground6 5V 红色+5 VDC7 COM 黑色Ground8 PWR_OK 灰色Power Ok (+5V & + is ok)9 5VSB 紫色+5 VDC Standby Voltage (max 10mA)10 12V 黄色+12 VDC11 橙色+ VDC12 -12V 蓝色-12 VDC13 COM 蓝色Ground14 PS_ON 绿色Power Supply On (active low)15 COM 黑色Ground16 COM 黑色Ground17 COM 黑色Ground18 -5V 白色-5 VDC19 5V 红色+5 VDC20 5V 红色+5 VDCATX电源接口定义-最大带宽:可根据此处选择内存型号PC133类型显示SDRAM 可选择SD内存内存容量有:128M 256M 512MPC2100-133MHZ--传输类型为DDR 266 内存容量有:256M 512M 1GPC2700-166MHZ--传输类型为DDR 333 内存容量有:256M 512M 1GPC3200-200MHZ--传输类型为DDR 400 内存容量有:256M 512M 1GPC2 4200/4300-266MHZ--传输类型为DDR2 533 内存容量为512M 1G 2GPC2 5300-333MHZ--传输类型为DDR2 667 内存容量为512M 1G 2GPC2 6400-400MHZ--传输类型为DDR2 800 内存容量为1G 2GPC3 8500-533MHZ--传输类型为DDR3-1066 内存容量为1G 2GPC3 10600-666MHZ--传输类型为DDR3-1333 内存容量为1G 2G。
20pin&24pin ATX电源针脚定义无主板启动电源——ATX电源接口各线的定义(注意:电源端,主板端口需镜像)AT电源只要能把电源打开就行了,可现在的ATX电源都是电位控制开关而非机械开关,这就需要从电源的那一排查线孔中找出可以激活电源的那个针(Pin)。
ATX电源排针(Pin)的标准定义为无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)AT电源只要能把电源打开就行了,可现在的ATX电源都是电位控制开关而非机械开关,这就需要从电源的那一排查线孔中找出可以激活电源的那个针(Pin)。
ATX电源排针(Pin)的标准定义为:14号针(Pin 14 PS-ON)就是控制电源开启关闭的。
单个针没有回路怎么控制开关,其实所有的地线(GND)都可以与其他任意针组成回路,所谓“低电位”开启,“高电位”关闭,就是当Pin 14针与 GND 针短接后,Pin 14针本身的电位就低了,电源也就开启了,反之亦然。
现在很清楚了——要想无主板开启ATX电源,只需要将Pin 14针(绿色线,图中也标绿了)与任意一个GND针(黑色线,图中标灰了)短接就可以。
红Red=+5V橙Orange=+3.3V黄Yellow=+12V兰Blue=-12V绿Green=PS_ON紫Purple=+5VSB灰Gray=PWR_OK白White=—5V黑Black=COM=GND=接地24pin我们使用的ATX开关电源,输出的电压有+12V、-12V、+5V、-5V、+3.3V 等几种不同的电压。
在正常情况下,上述几种电压的输出变化范围允许误差一般在5%之内,如下表所示,不能有太大范围的波动,否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针,它的标准接口从原来的两个提升至三个。
这种分离式的设计,与过往在服务器上的EPS电源很相似,EPS使用+12V 两路独立供电的,两个+12V电压输出分别对CPU和其它I/O设备进行供电,这样可以减少由如硬盘光驱等设备对CPU工作时的影响,大大提高系统的稳定性。

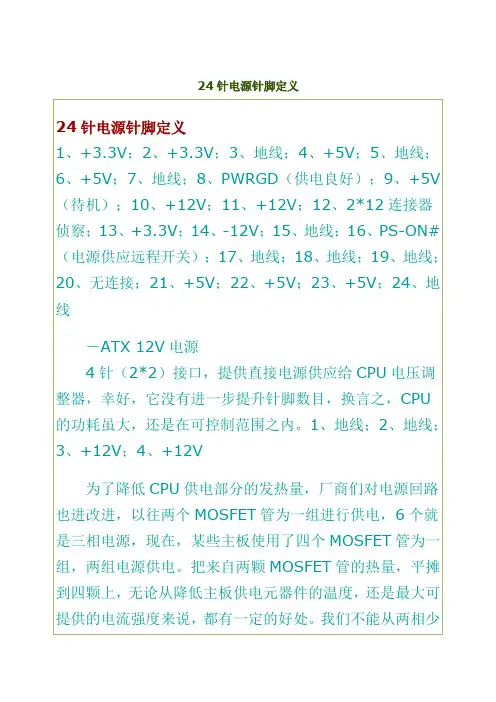

20与24针电源各个针脚定义一。
20针电源针脚定义自从1998年1月公布了ATX2.01电源标准后,以后生产的电源都兼容这个标准,只不过各路电压的输出电流在不断增加。
我们使用的ATX开关电源,输出的电压有+12V、-12V、+5V、-5V、+3.3V等几种不同的电压。
在正常情况下,上述几种电压的输出变化范围允许误差一般在5%之内,如下表所示,不能有太大范围的波动,否则容易出现死机的数据丢失的情况。
标准电压值电线颜色最小电压值最大电压值+5V 红色4.75 5.25-5V 白色-4.75 -5.25+12V 黄色11.4 12.6-12V 蓝色-11.4 -12.6+3.3V 橙色3.135 3.465-ATX 12V电源4针(2*2)接口,提供直接电源供应给CPU电压调整器,幸好,它没有进一步提升针脚数目,换言之,CPU的功耗虽大,还是在可控制范围之内。
1、地线;2、地线;3、+12V;4、+12V主板上的电源插头ATX电源输出接口ATX电源20针输出电压及功能定义表针脚名称颜色说明1 3.3V 橙色+3.3 VDC2 3.3V 橙色+3.3 VDC3 COM 黑色Ground4 5V 红色+5 VDC5 COM 黑色Ground6 5V 红色+5 VDC7 COM 黑色Ground8 PWR_OK 灰色Power Ok (+5V & +3.3V is ok)9 5VSB 紫色+5 VDC Standby Voltage (max 10mA)10 12V 黄色+12 VDC11 3.3V 橙色+3.3 VDC12 -12V 蓝色-12 VDC13 COM 蓝色Ground14 /PS_ON 绿色Power Supply On (active low)15 COM 黑色Ground16 COM 黑色Ground17 COM 黑色Ground18 -5V 白色-5 VDC19 5V 红色+5 VDC20 5V 红色+5 VDC测试的方法:为了方便测试读数,我们使用数字万用表20V直流档来测试。
电源接口定义(总19页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除ATX电源的接口定义(20针和24针)一、ATX电源的定义:ATX电源是计算机的工作电源,作用是把交流220V的电源转换为计算机内部硬件使用的直流5V,12V,24V等电压的电源ATX电源与AT电源的区别:与AT电源相比,ATX电源增加了“+3.3V、+5VSB、PS-ON ”三个输出。
AT电源只要能把电源打开就行了,而ATX电源都是电位控制开关而非机械开关,这就需要从电源的那一排查线孔中找出可以激活电源的那个针(Pin),即PS-ON信号!14号针(Pin 14 PS-O N)就是控制电源开启关闭的。
单个针没有回路怎么控制开关,其实所有的地线(GND)都可以与其他任意针组成回路,所谓“低电位”开启,“高电位”关闭,就是当Pin 14针与 GND 针短接后,Pin 14针本身的电位就低了,电源也就开启了,反之亦然。
现在很清楚了——要想无主板开启ATX电源,只需要将Pin 14针(绿色线,图中也标绿了)与任意一个GND针(黑色线,图中标灰了)短接就可以了!关于ATX电源增加的部分,其中“+3.3V”输出主要是供CPU用,而“+5VSB”、“PS-ON”输出则体现了ATX电源的特点。
ATX电源最主要的特点就是,它不采用传统的市电开关来控制电源是否工作,而是采用“+5VSB、PS-ON”的组合来实现电源的开启和关闭,只要控制“PS-ON”信号电平的变化,就能控制电源的开启和关闭。
“PS-ON”小于1V伏时开启电源,大于4.5伏时关闭电源。
二、ATX电源的结构特点:ATX电源是近年来在电脑中广泛采用的新型电源,它配合ATX主板,除了可以手动开关电源外,还支持软件开关电源以实现远程控制功能。
ATX电源是在AT电源的基础上发展起来的,它的主变换电路也是采用了半桥式开关电源,但从结构上讲ATX电源作了如下改进:1.ATX电源增加了一个辅助开关电源。
Q:电脑电源黄线是+12V的可我找不到-12V 请问我该怎么接?A:1、千万不能接到-12V上,这样就成了24V了,要接到地线上,就是黑色的线(所有的黑线都是负极他们是相通的),也可以接到机箱上,机箱的电位就是零,和黑线是通的。
2、-12V 是蓝色的线,对0V黑线,通常只能输出大约0.5A的小电流,请注意。
电脑电源20pin与24pin接线区别及各针角对应电压红色:代表+5V电源线(主板、硬盘、光驱等硬件上的芯片工作电压)。
黄色:代表+12V电源线(硬盘、光驱、风扇等硬件上的工作电压,和-12V同时向串口提供EIA电源)。
橙色:代表+3.3V电源线(直接向DIMM、AGP插槽供电)。
灰色:代表P.G信号线(电源状态信息线,它是其他电源线通过一定电路计算所得到的结果,当按下电脑开头键后,这个信号表示电源良好可以开机无信号说明有故障主板自动监测)。
蓝色:代表-12V电源线(向串口提供EIA电源)。
白色:代表-5V电源线(软驱锁相式数据分离电路)。
紫色:代表+5V StandBy电源线(关机后为主板的一小部分电路提供动力,以检测各种开机命令).绿色:代表PS-ON信号线(主板电源开/关的信号线,未接通时有一定电压)黑色:系统电路的地线。
U V W是三相电源中表示3根火线的字母,3根火线在实际应用中可以都是用黑色线,也可以分分为红,黄,蓝3种颜色。
PE表示地线,一般用黄绿双色线。
N L 则是零线火线,单相电源中L(火线)一般用红色,N(零线)一般用蓝色相线:红、黄或红绿零线:蓝或黑地线:黄绿相间1、+5V(红色线):转换各种逻辑电路。
2、+12V(黄色线):驱动磁盘驱动器马达和所有风扇(例外:笔记本电脑的风扇使用+5V 或+3.3V)。
3、+3.3V(橙色线):为CPU、主板、PCI(Peripheral Component Interconnect 外部设备互连)总线、I/O控制电路供电。
4、+5VSB(Stand By、紫色线):负责远程电源的启动(大于720mA,主板启动只要0.01A)。

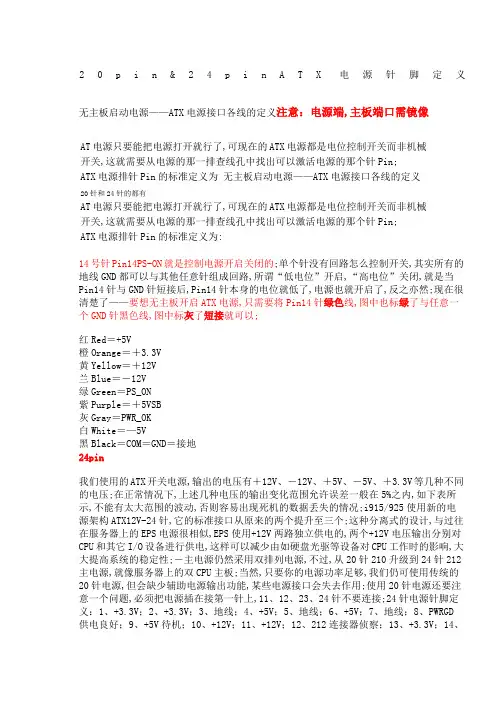

20p i n&24p i n A T X电源针脚定义无主板启动电源——ATX电源接口各线的定义注意:电源端,主板端口需镜像AT电源只要能把电源打开就行了,可现在的ATX电源都是电位控制开关而非机械开关,这就需要从电源的那一排查线孔中找出可以激活电源的那个针Pin;ATX电源排针Pin的标准定义为无主板启动电源——ATX电源接口各线的定义20针和24针的都有AT电源只要能把电源打开就行了,可现在的ATX电源都是电位控制开关而非机械开关,这就需要从电源的那一排查线孔中找出可以激活电源的那个针Pin;ATX电源排针Pin的标准定义为:14号针Pin14PS-ON就是控制电源开启关闭的;单个针没有回路怎么控制开关,其实所有的地线GND都可以与其他任意针组成回路,所谓“低电位”开启,“高电位”关闭,就是当Pin14针与GND针短接后,Pin14针本身的电位就低了,电源也就开启了,反之亦然;现在很清楚了——要想无主板开启ATX电源,只需要将Pin14针绿色线,图中也标绿了与任意一个GND针黑色线,图中标灰了短接就可以;红Red=+5V橙Orange=+3.3V黄Yellow=+12V兰Blue=-12V绿Green=PS_ON紫Purple=+5VSB灰Gray=PWR_OK白White=—5V黑Black=COM=GND=接地24pin我们使用的ATX开关电源,输出的电压有+12V、-12V、+5V、-5V、+3.3V等几种不同的电压;在正常情况下,上述几种电压的输出变化范围允许误差一般在5%之内,如下表所示,不能有太大范围的波动,否则容易出现死机的数据丢失的情况;i915/925使用新的电源架构ATX12V-24针,它的标准接口从原来的两个提升至三个;这种分离式的设计,与过往在服务器上的EPS电源很相似,EPS使用+12V两路独立供电的,两个+12V电压输出分别对CPU和其它I/O设备进行供电,这样可以减少由如硬盘光驱等设备对CPU工作时的影响,大大提高系统的稳定性;-主电源仍然采用双排列电源,不过,从20针210升级到24针212主电源,就像服务器上的双CPU主板;当然,只要你的电源功率足够,我们仍可使用传统的20针电源,但会缺少辅助电源输出功能,某些电源接口会失去作用;使用20针电源还要注意一个问题,必须把电源插在接第一针上,11、12、23、24针不要连接;24针电源针脚定义:1、+3.3V;2、+3.3V;3、地线;4、+5V;5、地线;6、+5V;7、地线;8、PWRGD供电良好;9、+5V待机;10、+12V;11、+12V;12、212连接器侦察;13、+3.3V;14、-12V;15、地线;16、PS-ON电源供应远程开关;17、地线;18、地线;19、地线;20、无连接;21、+5V;22、+5V;23、+5V;24、地线1、+3.3V;2、+3.3V;3、地线;4、+5V;5、地线;6、+5V;7、地线;8、PWRGD供电良好;9、+5V待机;10、+12V;11、+12V;12、212连接器侦察;13、+3.3V;14、-12V;15、地线;16、PS-ON电源供应远程开关;17、地线;18、地线;19、地线;20、无连接;21、+5V;22、+5V;23、+5V;24、地线-ATX12V电源4针22接口,提供直接电源供应给CPU电压调整器,幸好,它没有进一步提升针脚数目,换言之,CPU的功耗虽大,还是在可控制范围之内;1、地线;2、地线;3、+12V;4、+12V为了降低CPU供电部分的发热量,厂商们对电源回路也进改进,以往两个MOSFET管为一组进行供电,6个就是三相电源,现在,某些主板使用了四个MOSFET管为一组,两组电源供电;把来自两颗MOSFET管的热量,平摊到四颗上,无论从降低主板供电元器件的温度,还是最大可提供的电流强度来说,都有一定的好处;我们不能从两相少于三相,就说新主板的设计差;各种电压给什么供电1.+12V +12V一般为硬盘、光驱、软驱的主轴电机和寻道电机提供电源,及为ISA插槽提供工作电压和串口等电路逻辑信号电平;如果+12V的电压输出不正常时,常会造成硬盘、光驱、软驱的读盘性能不稳定;当电压偏低时,表现为光驱挑盘严重,硬盘的逻辑坏道增加,经常出现坏道,系统容易死机,无法正常使用;偏高时,光驱的转速过高,容易出现失控现象,较易出现炸盘现象,硬盘表现为失速,飞转; 2.-12V -12V的电压是为串口提供逻辑判断电平,需要电流较小,一般在1安培以下,即使电压偏差较大,也不会造成故障,因为逻辑电平的0电平为-3到-15V,有很宽的范围; 3.+5V +5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压,是计算机主要的工作电源;它的电源质量的好坏,直接关系着计算机的系统稳定性;多数AMD的CPU其+5V的输出电流都大于18A,最新的P4CPU其提供的电流至少要20A;另外AMD和P4的机器所需要的+5VSB的供电电流至少要720MA或更多,其中P4系统电脑需要的电源功率最少为230W; 如果没有足够大的+5V电压提供,表现为CPU 工作速度变慢,经常出现蓝屏,屏幕图像停顿等,计算机的工作变得非常不稳定或不可靠;4.-5V -5V也是为逻辑电路提供判断电平的,需要的电流很小,一般不会影响系统正常工作,出现故障机率很小;5.+3.3V 这是ATX电源专门设置的,为内存提供电源;该电压要求严格,输出稳定,纹波系数要小,输出电流大,要20安培以上;大多数主板在使用SDRAM内存时,为了降低成本都直接把该电源输出到内存槽;一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应,不过也会因为内存插反而把这个管子烧毁;如果主板使用的是+2.5VDDR内存,主板上都安装了电压变换电路;如果该路电压过低,表现为容易死机或经常报内存错误,或WIN98系统提示注册表错误,或无法正常安装操作系统;6.+5VSB+5V待机电源ATX电源通过PIN9向主板提供+5V720MA的电源,这个电源为WOLWake-upOnLan和开机电路,USB接口等电路提供电源;如果你不使用网络唤醒等功能时,请将此类功能关闭,跳线去除,可以避免这些设备从+5VSB供电端分取电流;7.P-ON电源开关端P-ON端PIN14脚为电源开关控制端,该端口通过判断该端口的电平信号来控制开关电源的主电源的工作状态;当该端口的信号电平大于1.8V时,主电源为关;如果信号电平为低于1.8V时,主电源为开;因此在单独为开关电源加电的情况下,可以使用万用表测试该脚的输出信号电平,一般为4V左右;因为该脚输出的电压为信号电平,开关电源内部有限流电阻,输出电流也在几个毫安之内,因此我们可以直接使用短导线或打开的回形针直接短路PIN14与PIN15即地,还有3、5、7、13、15、16、17针,就可以让开关电源开始工作;此时我们就可以在脱机的情况下,使用万用表测试开关电源的输出电压是否正常; 记住:有时候虽然我们使用万用表测试的电源输出电压是正确的,但是当电源连接在系统上时仍然不能工作,这种情况主要是电源不能提供足够多的电流;典型的表现为系统无规律的重启或关机;所以对于这种情况我们只有更换功率更大的电源;8.P-OK电源好信号一般情况下,灰色线P-OK的输出如果在2V以上,那么这个电源就可以正常使用;如果P-OK的输出在1V以下时,这个电源将不能保证系统的正常工作,必须被更换; 9.220VAC市电输入一般我们大家都不关心计算机使用的市电供应,可是这是计算机工作所必须的,也是大家经常忽略的;在安装计算机时,我们必须使用有良好接地装置的220V市电插座,变化范围应该在10%之内;如果市电的变化范围太大时,我们最好使用100-260V之间宽范围的开关电源,或者使用在线式的UPS电源;-预备电源4针14接口,为PCIExpressx16显卡提供电源,1、+12V;2、地线;3、地线;4、+5V8针24接口,并非所有915/925主板都有这个预备电源接口,只在某些高端主板上才可以看到;对于i915/925主板,常见有两种供电搭配:一是24针主电源+ATX12V,这样可以提供144W的电能供主板使用;二是20针主电源+ATX12V+预备电源,主电源和预备电源每个提供72W,总共也是144W;按照英特尔的规格,它为每个插卡提供2A的+5V电流,如果使用6条扩展槽+PCIExpressx16的全负载形式,它们不能超过14A,否则再强的电源亦无法提供足够的电量,过高的电流可能会导致主板的烧毁;。
20pin&24pinATX电源针脚定义注意:电源端,主板端口需镜像) (无主板启动电源——ATX电源接口各线的定义AT电源只要能把电源打开就行了,可现在的ATX电源都是电位控制开关而非机械开关,这就需要从电源的那一排查线孔中找出可以激活电源的那个针(Pin)。
ATX电源排针(Pin)的标准定义为???无主板启动电源——ATX电源接口各线的定义( )针的都有针和2420AT电源只要能把电源打开就行了,可现在的ATX电源都是电位控制开关而非机械开关,这就需要从电源的那一排查线孔中找出可以激活电源的那个针(Pin)。
ATX电源排针(Pin)的标准定义为:14号针(Pin14PS-ON)就是控制电源开启关闭的。
单个针没有回路怎么控制开关,其实所有的地线(GND)都可以与其他任意针组成回路,所谓“低电位”开启,“高电位”关闭,就是当Pin14针与GND针短接后,Pin14针本身的电位就低了,电源也就开启了,反之亦然。
现在很清楚了——要想无主板开启ATX电源,只需要将Pin14针(绿色线,图中也标绿了)与任意一个GND针(黑色线,图中标灰了)短接就可以。
红Red=+5V橙Orange=+3.3V黄Yellow=+12V兰Blue=-12V绿Green=PS_ON紫Purple=+5VSB灰Gray=PWR_OK白White=—5V黑Black=COM=GND=接地24pin我们使用的ATX开关电源,输出的电压有+12V、-12V、+5V、-5V、+3.3V 等几种不同的电压。
在正常情况下,上述几种电压的输出变化范围允许误差一般在5%之内,如下表所示,不能有太大范围的波动,否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX12V-24针,它的标准接口从原来的两个提升至三个。
这种分离式的设计,与过往在服务器上的EPS电源很相似,EPS使用+12V 两路独立供电的,两个+12V电压输出分别对CPU和其它I/O设备进行供电,这样可以减少由如硬盘光驱等设备对CPU工作时的影响,大大提高系统的稳定性。
电脑机箱电源基础知识机箱作为电脑主要配件的载体,其主要任务就是固定与保护配件。
而电源的作用就是把市电(22ov 交流电压)进行隔离和变换为计算机需要的稳定低压直流电。
它们都是标准化、通用化的电脑外设。
从外形上讲,机箱有立式和卧式之分,以前基本上都采用的是卧式机箱,而现在一般采用立式机箱。
主要是由于立式机箱没有高度限制,在理论上可以提供更多的驱动器槽,而且更利于内部散热。
如果从结构上分,机箱可以分为at 、atx 、micro atx 、nlx 等类型,目前市场上主要以atx 机箱为主。
在atx 的结构中,主板是安装在机箱的左上方,并且是横向放置的。
而电源安装位置在机箱的右上方,前方的位置是预留给储存设备使用的,而机箱后方则预留了各种外接端口的位置。
这样规划的目的就是在安装主板时,可以避免i/o 口的过于复杂,而主板的电源接口以及软硬盘数据线接口可以更靠近预留位置。
整体上也能够让使用者在安装适配器、内存或者处理器时,不会移动其他设备。
这样机箱内的空间就更加宽敞简洁,对散热很有帮助。
在机箱的规格中,最重要的就是主板的定位孔,因为定位孔的位置和多少决定着机箱所能使用主板的类型。
比如说,atx 机箱标准规格中,共有17 个主板定位孔,而atx 主板真正使用的只有其中的9 个,其他的孔主要是为了兼容其他类型的主板而设计的。
一、电源的工作原理微机电源的工作原理是:220v 市电输入经滤波及整流之后变成309v 直流电压,该直流电压被送到脉宽调制器(pwm)功率转换线路,在pwm 控制线路控制下,变成幅值在300v 的矩形波,再经高频变压器降压及整流滤波即可输出+12v 、+5v 的直流稳定电压。
通过控制300v 矩形方波的占空比即可以得到稳定的直流输出值,这也就是反馈稳压的主要原理。
目前常见的微机电源功率从130w 到250w 不等,最常用的便是250w 的。
在电源内部有一个110v/ 220v 的选择开关,因为我国市电采用220v 的标准,所以国内制造或组装的微机电源绝大部分将11ov/ 220v 开关剪下焊接在220v 的一端。
ATX电源的接口定义(20针和24针)一、ATX电源的定义:ATX电源是计算机的工作电源,作用是把交流220V的电源转换为计算机内部硬件使用的直流5V,12V,24V等电压的电源ATX电源与AT电源的区别:与AT电源相比,ATX电源增加了“+、+5VSB、PS-ON”三个输出。
AT电源只要能把电源打开就行了,而ATX电源都是电位控制开关而非机械开关,这就需要从电源的那一排查线孔中找出可以激活电源的那个针(Pin),即PS-ON信号!14号针(Pin14PS-ON)就是控制电源开启关闭的。
单个针没有回路怎么控制开关,其实所有的地线(G ND)都可以与其他任意针组成回路,所谓“低电位”开启,“高电位”关闭,就是当Pin14针与GND针短接后,Pin14针本身的电位就低了,电源也就开启了,反之亦然。
现在很清楚了——要想无主板开启ATX电源,只需要将Pin14针(绿色线,图中也标绿了)与任意一个GND针(黑色线,图中标灰了)短接就可以了!关于ATX电源增加的部分,其中“+”输出主要是供CPU用,而“+5 VSB”、“PS-ON”输出则体现了ATX电源的特点。
ATX电源最主要的特点就是,它不采用传统的市电开关来控制电源是否工作,而是采用“+5VSB、PS-ON”的组合来实现电源的开启和关闭,只要控制“PS-ON”信号电平的变化,就能控制电源的开启和关闭。
“PS-ON”小于1V伏时开启电源,大于伏时关闭电源。
二、ATX电源的结构特点:ATX电源是近年来在电脑中广泛采用的新型电源,它配合ATX主板,除了可以手动开关电源外,还支持软件开关电源以实现远程控制功能。
ATX电源是在AT电源的基础上发展起来的,它的主变换电路也是采用了半桥式开关电源,但从结构上讲ATX电源作了如下改进:电源增加了一个辅助开关电源。
当ATX电源交流输入端一旦有220V 的交流电时,辅助电源就开始工作,一路经整流7805三端稳压器稳压,输出+5V电压供给ATX主板内部一部分在关机状态下要保持工作的芯片,如网络通信接口电源监控单元系统时钟等部分芯片使用;另一路经整流滤波,输出辅助+12V电源,供给ATX电源内部TL494等芯片工作,为ATX电源主变换电路的启动作准备。
电脑电源说明书电源供电针脚定义接口规范及使用方法在这里,可能会用到pin这个英文词汇,与汉语“针”是等价的。
下文可能混用。
1、主电源接口20+4pin是为了同时支持上述两种接口而设计的町拆卸式接口。
如果主板是20pin,那么4pin空置不用,如果主板是24pin,那么就将4pin挂在20pin上,就成了24pin。
(如上图)2、说明主电源接口的针脚定义,24pin输出电压及对应颜色:1 +3.3VDC 橙色13 +3.3VDC 橙色2 +3.3VDC 橙色14 -12VDC 蓝色3 地线黑色15 地线黑色4 +5VDC 红色16 PS-ON# 绿色5 地线黑色17 地线黑色6 +5VDC 红色18 地线黑色7 地线黑色19 地线黑色8 PG-OK 灰色20 -5VDC 白色(无)9 +5VSB DC 紫色21 +5VDC 红色10 +12VDC 黄色22 +5VDC 红色11 +12VDC 黄色23 +5VDC 红色12 +3.3VDC 橙色24 地线黑色3、对于部分电源的主接口,可能有一个针位空置,这是由于-5v被取消所致。
由于-5v在intel规范中已经取消,所以部分电源缺少这根针,但是,也有很多电源依然保留了这路输出。
由于-5v(白色线)主要用与早期的isa总线,目前的主板完全不用这一路输出了。
cpu辅助电源接口(简称“方4pin)“方4pin”与”主4pin”外形极为近似,一定要区分开,避免插错。
黄、红、橙、黑各一根的是“主4pin”,通常与20pin捆绑在一起,与20pin配合插在主板的主电源接口。
而有两根黄线和两根黑线的是“方4pin”,。
注意!“方4pin”接口有挂钩,单独插在cpu辅助电源接口。
d型接口(俗称大4pin)1 +12VDC 黄色2 地线黑色3 地线黑色4 +5V DC 红色d型接口主要用于硬盘、光驱等磁盘驱动器,另外,高端显卡也有一部分采用此接口为显卡提供辅助供电。
一。
20针电源针脚定义自从1998年1月公布了ATX2.01电源标准后,以后生产的电源都兼容这个标准,只不过各路电压的输出电流在不断增加。
我们使用的ATX开关电源,输出的电压有+12V、-12V、+5V、-5V、+3.3 V等几种不同的电压。
在正常情况下,上述几种电压的输出变化范围允许误差一般在5%之内,如下表所示,不能有太大范围的波动,否则容易出现死机的数据丢失的情况。
标准电压值电线颜色最小电压值最大电压值+5V 红色 4.75 5.25-5V 白色 -4.75 -5.25+12V 黄色 11.4 12.6-12V 蓝色 -11.4 -12.6+3.3V 橙色 3.135 3.465-ATX 12V电源4针(2*2)接口,提供直接电源供应给CPU电压调整器,幸好,它没有进一步提升针脚数目,换言之,CPU的功耗虽大,还是在可控制范围之内。
1、地线;2、地线;3、+12V;4、+12V 主板上的电源插头 ATX电源输出接口ATX电源20针输出电压及功能定义表针脚名称颜色说明1 3.3V 橙色 +3.3 VDC2 3.3V 橙色 +3.3 VDC3 COM 黑色 Ground4 5V 红色 +5 VDC5 COM 黑色 Ground6 5V 红色 +5 VDC7 COM 黑色 Ground8 PWR_OK 灰色 Power Ok (+5V & +3.3V is ok)9 5VSB 紫色 +5 VDC Standby Voltage (max 10mA)10 12V 黄色 +12 VDC11 3.3V 橙色 +3.3 VDC12 -12V 蓝色 -12 VDC13 COM 蓝色 Ground14 /PS_ON 绿色 Power Supply On (active low)15 COM 黑色 Ground16 COM 黑色 Ground17 COM 黑色 Ground18 -5V 白色 -5 VDC19 5V 红色 +5 VDC20 5V 红色 +5 VDC测试的方法:为了方便测试读数,我们使用数字万用表20V直流档来测试。
