影像测量仪操作标准(VM-G1)

影像测量仪操作规程一.操作步骤1.开机前进行设备点检保养；2.开机顺序：打开计算机电源（等1分钟）开启控制盒电源开启投影仪开关打开QIM3008软件进行调光测试；3.测试完毕后，整理桌面样件，保持干净，再关闭测试软件关闭投影灯光关闭投影电源关闭控制盒电源关闭计算机。

二.使用注意事项影像测量仪是一种光、电、机一体化的精密测量仪器，需要有经常和良好的维护与保养，以保持机器良好的使用状态。

这样才可以保持及其原有的精度和延长机器的使用寿命。

1.仪器应放在清洁干燥的室内（室温20℃±5℃，湿度低于60%），避免光学零件表明污损、金属零件生锈、尘埃杂物落入运动轨道，影响仪器性能。

2.仪器使用完毕，工作面应随时整理干净，清理样品。

3.仪器的传动机构及运动轨道、应定期上润滑油，使机构运动顺畅，保持良好的使用状态。

4.工作台玻璃及油漆表面脏了，可以用中性清洁剂与清水擦拭干净，绝不能用有机溶剂擦拭油漆表面，否则，会使油漆表面失去光泽。

5.仪器LED光源使用寿命很长，但当有灯泡烧坏时，仍请通知厂商，由专业人员为您更换。

6.仪器精密部件，如影像系统、工作台、光学尺以及Z轴传动机构等均需精密调校，所有调节螺丝与紧固螺丝均已固定，客户请勿自行拆卸，如有问题请通知厂商解决。

自行拆卸造成仪器故障或精度降低，不予保修范围。

7.仪器的数据处理显示器DC3000，已对工作台与光学尺的误差进行了精确补偿，请勿自行更改。

否则，会产生错误的测量结果。

8.仪器所有电器接插件、一般不要拔下，如已拔掉，则必须按标记正确插回并拧紧螺丝。

不正确的接插，轻则影响仪器功能，重则可能损坏系统。

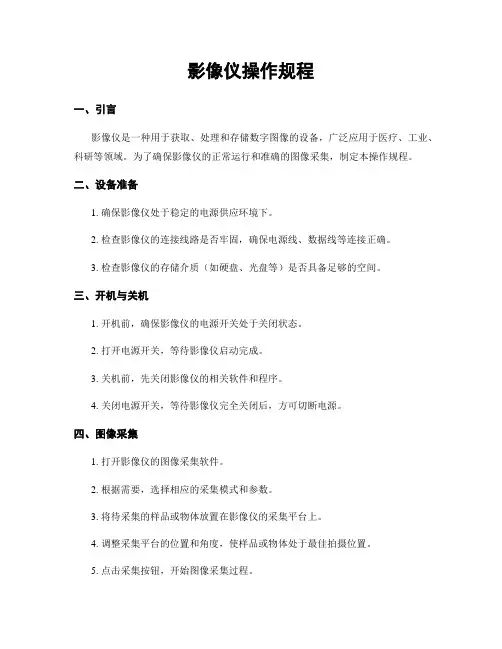

影像仪操作规程一、引言影像仪是一种用于获取、处理和存储数字图像的设备，广泛应用于医疗、工业、科研等领域。

为了确保影像仪的正常运行和准确的图像采集，制定本操作规程。

二、设备准备1. 确保影像仪处于稳定的电源供应环境下。

2. 检查影像仪的连接线路是否牢固，确保电源线、数据线等连接正确。

3. 检查影像仪的存储介质（如硬盘、光盘等）是否具备足够的空间。

三、开机与关机1. 开机前，确保影像仪的电源开关处于关闭状态。

2. 打开电源开关，等待影像仪启动完成。

3. 关机前，先关闭影像仪的相关软件和程序。

4. 关闭电源开关，等待影像仪完全关闭后，方可切断电源。

四、图像采集1. 打开影像仪的图像采集软件。

2. 根据需要，选择相应的采集模式和参数。

3. 将待采集的样品或物体放置在影像仪的采集平台上。

4. 调整采集平台的位置和角度，使样品或物体处于最佳拍摄位置。

5. 点击采集按钮，开始图像采集过程。

6. 采集完成后，保存图像至指定的存储介质。

五、图像处理1. 打开影像仪的图像处理软件。

2. 导入需要处理的图像文件。

3. 根据需要，选择相应的图像处理算法和参数。

4. 进行图像增强、滤波、分割等处理操作。

5. 预览处理结果，确认满足要求后，保存处理后的图像文件。

六、数据存储与管理1. 将采集和处理后的图像文件按照规定的命名方式命名。

2. 将图像文件存储至指定的存储介质中。

3. 建立图像文件的备份，并定期进行更新。

4. 对于敏感数据，采取相应的安全措施，确保数据的机密性和完整性。

七、设备维护与保养1. 定期检查影像仪的硬件设备，确保各部件正常工作。

2. 清洁影像仪的光学镜头、采集平台等部件，避免灰尘和污渍影响图像质量。

3. 定期清理影像仪的存储介质，删除无用的图像文件。

4. 对于出现故障的硬件设备，及时联系维修人员进行维修。

八、安全注意事项1. 在操作影像仪时，应穿戴好相应的防护设备，避免对人身安全造成伤害。

2. 在操作过程中，注意避免触碰到影像仪的电源线和连接线，避免电击风险。

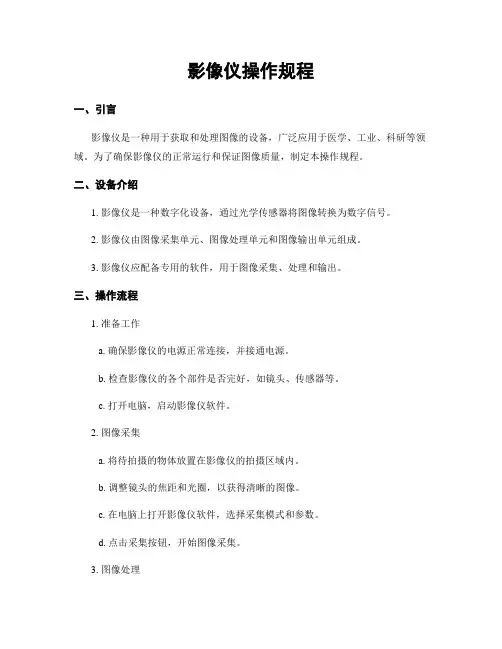

影像仪操作规程一、引言影像仪是一种用于获取和处理图像的设备，广泛应用于医学、工业、科研等领域。

为了确保影像仪的正常运行和保证图像质量，制定本操作规程。

二、设备介绍1. 影像仪是一种数字化设备，通过光学传感器将图像转换为数字信号。

2. 影像仪由图像采集单元、图像处理单元和图像输出单元组成。

3. 影像仪应配备专用的软件，用于图像采集、处理和输出。

三、操作流程1. 准备工作a. 确保影像仪的电源正常连接，并接通电源。

b. 检查影像仪的各个部件是否完好，如镜头、传感器等。

c. 打开电脑，启动影像仪软件。

2. 图像采集a. 将待拍摄的物体放置在影像仪的拍摄区域内。

b. 调整镜头的焦距和光圈，以获得清晰的图像。

c. 在电脑上打开影像仪软件，选择采集模式和参数。

d. 点击采集按钮，开始图像采集。

3. 图像处理a. 在影像仪软件中，打开采集到的图像。

b. 根据需要，进行图像处理操作，如调整亮度、对比度、色彩等。

c. 可以使用滤镜、测量工具等功能对图像进行进一步处理。

d. 确认图像处理结果符合要求后，保存图像。

4. 图像输出a. 选择输出格式和分辨率，以及输出设备（打印机、存储设备等）。

b. 连接输出设备，并在影像仪软件中进行设置。

c. 点击输出按钮，开始图像输出。

d. 检查输出结果是否符合要求，如有需要，可以进行再次调整和输出。

四、注意事项1. 操作人员应熟悉影像仪的使用方法和操作流程，并遵守本操作规程。

2. 在操作影像仪时，应注意安全，避免触摸镜头和传感器等易损部件。

3. 影像仪应定期进行维护保养，如清洁镜头、检查传感器等，以确保其正常运行。

4. 影像仪软件的使用应遵循相关版权和许可规定，不得进行非法复制和传播。

5. 在图像采集过程中，应注意环境光线和背景干扰，避免影响图像质量。

6. 在图像处理过程中，应根据实际需要进行操作，避免过度处理和失真。

7. 在图像输出过程中，应选择适合的输出格式和分辨率，以保证输出质量。

以下为影像测量仪基本操作，一起来看看吧。

一、接通电脑和坐标量测机的电源，打开电脑，启动系统进入测量界面二、待测物放到玻璃平台上，调整倍率以确定显像范围，调节光源明亮度及清晰度来显影图象三、使用工具栏：点、线、圆、弧等工具进行测量1.影像测量仪界面简介：①右下侧功能设定视窗：红色显示点测定，NUM蓝色显示1（点数），Input 点输入（点抓取）等同于脚踏板、Recall要素呼出、Cancel取消上一点操作（如果是一点，则无法取消）、Memo要素记忆、Quit退出此功能，X、Y、Z为十字光标对应的坐标点，可选择单位mm/inch（英寸）、坐标系XYZ/RAZ（极坐标系）、面X-Y/斜面、坐标显示方式MCS 机械坐标/WCS工件坐标②右上侧绘图显示视窗：图标工具依次为还原、选取、缩放、平移、框选放大、上色、删除、开档、存档，等同于右键里的图形编辑③左下侧测定值显示视窗：显示选择的尺寸计算里的参数，点击右键可对数据进行编辑及打印2.尺寸计算工具：单距（X、Y）、差距（XD、YD）、D1直径、R半径、E面积、F真圆度、LC距离、点数，点击确定键，则选择的尺寸仅用一次；点击确定存档键，则选择的尺寸存档保留，可多次使用。

3.点测定：点击工具栏的点测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入。

左下侧测定值显示视窗将显示测定的点。

4.投影线测定：点击工具栏的线测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入，选择两点或多点都可，左下侧测定值显示视窗将显示测定的线的所选参数的结果。

5.投影圆测定：点击工具栏的圆测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入，选择三点或多点都可，左下侧测定值显示视窗将显示测定的圆的所选参数的结果。

6.弧要素测定：同投影圆测定。

四、使用快速工具：点、线、多段线、圆、弧、多段弧、多弧取圆1.尺规校正：做尺规教正后不得调节光源强度和焦距（倍率）否则，测量结果不准确。

影像测量仪全自动安全操作及保养规程影像测量仪是一种精密测量仪器，主要用于实现对物体尺寸、形状、表面状态等特性的测量。

为了保证影像测量仪的正常运行和使用寿命，我们需要遵守以下全自动安全操作及保养规程。

一、全自动安全操作规程1.1 前期准备在使用影像测量仪前，需要对设备进行前期准备工作，包括：•清洁工作：先用无纺布或橡皮泥轻轻擦拭物镜、镜头等表面，再使用干净的棉布或专用纸巾进行彻底清洁，特别注意要避免在表面留下细小碎屑或其他残留物；•供电接线：检查电源对接口等设备接线是否稳定可靠；•软件配置：检查软件是否已安装并正确配置，确保能够正常运行；•校准设置：启动设备后，根据实际需要进行校准设置，保证测量结果的准确性。

1.2 操作流程在全自动安全操作过程中，需要遵循以下步骤：1.打开电源，启动系统；2.等待设备系统自检完成后，输入待测量物品的尺寸和测量要求；3.调整物品位置，使其清晰地显示在画面中；4.点击“测量” 按钮，系统开始自动测量；5.测量完成后，系统会自动输出测量结果，并可以进行数据处理、导出等操作。

1.3 注意事项在全自动安全操作中，需要注意以下事项：1.避免将其他物品放在靠近设备的区域内，确保测量环境干净、整洁；2.避免触动设备的铰链、按钮、接口等部位，避免对设备造成损害；3.避免在使用过程中将其他物品放在设备上，防止对设备的正常工作产生影响；4.避免长时间连续使用，确保设备使用寿命。

二、保养规程2.1 日常保养在影像测量仪的日常保养中，需要注意以下事项：1.定期进行外观清洁，保持设备表面洁净，防止灰尘污染；2.定期检查设备插头、接口、线路等部分，确保其稳定可靠；3.定期对设备内部零件进行检查、加油、更换，保证机器精度、平稳运行；4.定期进行软件更新和升级，保证系统性能和稳定性；5.定期进行设备校准，确保测量结果准确无误。

2.2 长期保养在影像测量仪的长期保养中，需要注意以下事项：1.定期对设备的耐用部件进行更换，比如镜头、传动皮带、操纵系统等等；2.定期对设备进行整体清洁和涂油处理，有效防止氧化和生锈；3.定期对设备进行保养，针对各个部件进行细致的检查和调整，确保设备能够持续稳定地运行。

三阶文件制定日期: 2012-10-11 页 次: 1/2管 制 章核 准审 核制 定为了正确操作影像仪，使生产部品能得到有效的测量与监控，以满足客户的品质需求而制定. 二. 适用范围:本作业指导书适用于VMS 影像测量仪使用。

三.权责:所有品管人员。

四.定义（无）五．影像仪的基本认知1.Z 轴光栅尺 11.Y 轴光栅尺2.摄像机外罩 12.表面光照明组3.变倍镜头 13.立柱4.X 轴光栅尺 14.Z 轴传动组5.工作台 15.表面光源亮度调节钮6.Y 轴传动组 16.底光亮度调节钮7.操作面板 17.电源指示灯 8.仪器底座 9.仪器搬运手柄 10.X 轴传动组六．影像仪的正常启动和关机流程： 6.1.启动步骤：6.1.1.启动电脑，等到进入Windows 界面；6.1.2.打开USB302的电源开关，等到绿色LINK 指示灯亮； 6.1.3.启动测量软件； 6.2.关机步骤：6.2.1.关闭测量软件；6.2.2.关断USB302的电源开关； 6.2.3.关电脑； 6.3.注意：如果一段时间（半小时以上）不用测量仪器，执行关机步骤的第1.2步，电脑就不用关机。

等要用仪器的时候就执行启动步骤的2.3步，这样能提高USB302使用寿命。

七．仪器的维护与保养：7.1.仪器应放在干燥的室内，避免光学零件表面污损、金属零件生锈、尘埃杂物落入运动导轨，影45 6 7 813123 91011 1214151617响仪器性能。

7.2.仪器的传动机构及运动导轨、应定期上润滑油，使机构运动顺畅，保持良好的使用状态。

7.3.仪器的数据处理显示器DC3000，已对工作台与光栅尺的误差进行了精确补偿，请勿自行更改。

否则，会产生错误的测量结果。

7.4.仪器所有电气接插件、一般不要拔下，如已拔下，则必须按标记正确插回并拧紧螺丝。

不正确的接插、轻则影响仪器功能，重则可能损坏系统。

八．环境要求：8.1.仪器使用完毕，工作面应随时擦拭干净，放假时罩上防尘套。

全自动影像测量仪作业指导书注意事项工件需在恒温20℃±2℃摄氏度下测量，温度变化＜2℃，若需测量紧急件，可运用温度补偿的方式减小因温度产生的误差。

但测量前必须在入检测室后15—30分钟后测量。

测量时由于行程关系，人须距离机器0.5米以外。

因设备利用的是光学测量原理，测量时不可有其他光源照射，会引起测量误差。

准备工作1.将需要测量的工件清洗擦拭干净，不得有油污，灰尘等脏东西，清洗时不可用易掉毛物品，毛絮粘着在工件上影像测量值。

2.将测量平台擦拭干净，不得有灰尘油污。

3.将工件放入玻璃压盖下方，毛刺朝上，不可朝下，放时从上方落下，不可在玻璃上划行，以免划伤玻璃。

调整摆放位置，确保在测量仪可测范围内。

测量开始1.首先打开设备→打开机器电控开关,让其进行初始化运行，待其运行完毕后，方可打开操作软件。

期间不可掀开玻璃压盖（压盖下方有一个保护装置，为防止摄像头撞到设备，打开压盖会触发急停，引起设备故障），运行结束以摄像头LED灯全开并全灭为信号。

同时可打开计算机。

2.设备自运行结束后方可打开软件端 Vispec 4.5.1(设备未运行结束会显示设备初始化失败,此时须关闭软件及设备,重启设备及软件)3.光源控制区：打底光时可选择自动打光，也可手动打光，推荐自动打光。

4.测量前须对工件进行对焦，可先手动对焦，大概清晰后再进行自动对焦。

测量界面介绍：光源控制区：几何测量区：4. 底光源（当四边方框变成蓝色时，表示选中）1.上光源(当大圆变成蓝色时，表示选中)2.同轴光（当内部小圆变成蓝色时，表示选中）3.光源亮度调节5.建立坐标系：单击第一行坐标系图标，然后单击最后一行第一个机床坐标，根据实际要建立坐标系所需的几何元素进行测量，一般常用的为点（我们常用圆的圆心）线建立坐标系，提取好基元后，再单击坐标系图标，然后单击点线建立坐标系图标，最后单击所提取的圆，直线（注意选取顺，先单击圆。

）6.几何测量步骤：选检测的基元类型→选取获得基元的方式（提取或构建）。

影像仪操作规程影像仪操作规程一、工作条件：1、在室温20±5℃范围内，室内相对湿度≤65﹪；2、在稳固的基础上正确的安装，周围无震动、无腐蚀性介质和无强电磁场干扰的环境中；3、调平主机：将水平仪置于X-Y工作台中心，调整主机下面的四只可调节度脚螺丝，观察水平仪中的水泡于中心位置（四只底脚螺丝必须与承载仪器的台面接触，并保持稳定）；4、电源稳定，带有良好的接地保证，以确保仪器正常工作。

二、操作：1、选择物镜的倍率：它等同于选择视场FOV的大小，一般规律是倍率越大，测量精度越高，但能看到的FOV越小。

在满足测量精度的前提下，FOV调到越大测量的效率就越高。

如果继续使用上次测量的倍率则可省去此步。

2、图像综合质量调整：2.1将标准片放置于工作台上，首先利用“工具”→“对焦指示器”调节图像的清晰度，将黄色方框置于黑白相间处，如图所示，调节Z轴，当黄色条纹右下方示值最大时表示此时图像最清晰。

2.2然后利用“工具”→“光源调节指示器”调节上、下光源，将蓝色方框置于全白相间处，如图所示，调节光源控制器，当黄色条纹达到蓝色区域表示此时为最佳测量效果。

未到蓝色区域或超出蓝色区域均会对测量结果产生误差。

3、设定比例尺：比例尺是确定图像系统单位象素相当于物体方面多少mm比例量值。

这个量值需要具有很高的精度，否则会给测量带来很大的示值误差。

每一次变换物镜倍率后，都要重新设定比例尺，以获得在此倍率下的比例尺。

这里介绍最常用的比例标定方式。

标定方法:3.1将标准片的十字线与软件的十字线重合。

3.2第二步：点击图标，即得出比例尺。

4、测量工件：当前面三个步骤完成之后，就可以测量实际工件了，当然这里根据不同的情况可以省去一些步骤，例如：一直是在同一倍率下测量，则步骤一在以后测量可省去，相应的步骤三也可省去，因为比例标定的前提是改变了物镜倍率。

实际测量的工件千差万别，为了得到最佳测量效果，仅仅使用“对焦指示器”和“光源调节指示器”往往达不到测量要求，这时可以使用“ＣＣＤ设定”→“显示属性”来调整图像质量。

文件編號機密等級版次頁次影像量測儀使用說明一般1.0 9/12一、影像量測系統圖:二、影像量測儀開關機順序A.開機順序(開機前先确定QC200﹐主機及監視器是否處於關機狀態),若是則:1. 啟動穩壓器○1打開Power開關○2按Start啟動鍵﹐穩壓器啟動須觀察輸出電壓指針是否在220V刻度附近(一旦制訂日期: 年月日修訂日期: 年月日核准會簽擬案文件編號機密等級版次頁次影像量測儀使用說明一般1.0 9/12指針超出紅色區域﹐須停止開機動作)。

2. 啟動插座3. 啟動主機調節底燈及環燈亮度﹐觀察燈光運行狀況是否正常。

4. 啟動QC200打開背面之Power開關。

5. 啟動監視器B: 關機順序1. 關閉監視器2. 關閉QC200﹐關閉背面Power開關。

3. 關閉主機(關機前先將底燈及環燈之亮度調至最暗)。

4. 關閉插座電源關閉前須確定主機﹐監視器及QC200是否已全部關閉。

5. 關閉穩壓器電源C: 注意事項1. 請嚴格按照以上操作順序進行開關機。

2. 暫停休息時﹐請把主機底燈及環燈之亮度調至最暗﹐同時關閉QC200液晶顯示文件編號機密等級版次頁次影像量測儀使用說明一般1.0 9/12器之電源開關(即操作面盤上之紅色按鈕)三、ST-8600影像處理系統CCD&鏡頭調整方法1. 調整焦距﹕(1)光將倍率調至最大(2)將焦距對至清楚(3)慢慢將倍率調小﹐並觀察焦距是否有跑掉。

若有,則請調整○A處,轉盤至清楚主止。

(4)若有發現焦距不清﹐請調整○A處﹐調整方法如下﹕在○A處的左側或右側有一顆小螺絲﹐先將螺絲放松﹐再旋轉○A處轉盤已清楚為止。

(5)重復以上步驟至倍率焦距清楚為止(調整時請由大倍率至小倍率調整)。

※調整完畢後記得將螺絲鎖上。

2. 調整中心﹕(1)拿一個有直角的工件﹐將其對到monitor上十字線中心點。

(2)將倍率調整至最大﹐焦距調整清楚。

(3)慢慢將倍率調小﹐再觀察monitor上工件跟十字線中心是否產生位置上的偏移。

XXX有限公司全自动影像测量仪操作规范文件编号 : WI-ZL-467 版本/版次: A/3页次：1/ 11.目的为保证测量数据的准确性及维护仪器的正常使用，提高仪器的使用寿命，特制定此规范。

2. 参考资料:《VM系列自动影像测量仪用户使用手册》3．使用环境：温度：20℃±5℃湿度：30%-80%RH4．工作原理：全自动影像测量仪由测量平台、Z轴、显微镜、CCD、光源、电控系统和计算机组成。

计算机配备图像采集卡，接受由显微镜和CCD获取的图像数据；光源在不同工件、不同测量要求下，保证计算机获取到高质量的图像数据；计算机通过USB接口向电控系统发送命令来移动测量平台和Z轴，使得需要测量的区域移动到显微镜的可视区域内；安装在计算机上的精密测量软件利用图像处理技术对获取的数据进行处理，完成对工件的测量。

5. 影像测量仪的操作方法：5.1检查电源线、影像数据线、控制卡数据线是否连接正常；5.2打开计算机电源，启动windows 7；5.3移除影像测量仪工作平台上所有的工件和其它物品（以防止自检时发生碰撞）；5.4打开影像测量仪电源，设备开始自检工作；5.5测量仪自检完成后，启动Vispec软件；5.6影像校正：将校正块置于扫描平台上，调好焦距后，并开始摄像。

校正时的光线要适中，光线太强，量测数据会变大，光线太弱，量测数据会变小。

5.7将待测工件放置在测量平台上；5.8移动工作平台使工件成像在可视范围内，调节光源、Z轴位置、镜头放大倍数，使图像成像清晰、大小合适；5.9根据工件的实际形状，选用不同的基元工具测量进行测量；5.10在完成所有的基元测量工作后，通过SPC将数据输出到尺寸测量报告中。

6．注意事项：6.1本仪器操作人员需具备一定的计算机操作经验和测量技能；6.2每次使用完毕之后应先将光源关闭，再进行关机；6.3用Z轴调整焦距时，速度和步长应缓慢，不可速度太大，防止镜头与产品碰撞，损坏设备；6.4仪器有移动时，必须用校正块进行重新校正；6.5测量平台应随时保持清洁，尽量不要用手触摸，有污垢请用无尘布和酒精擦拭干净。

影像测量仪操作指导书（IATF16949-2016/ISO9001-2015）一、目的确保影像测量仪在测量过程中输出有效、准确的检测结果，为产品的测量作出可信的判定，延长仪器的使用寿命。

二、范围适用于本公司VMM2.2A型影像测量仪的操作。

三、职责3.1只有经过培训合格者且经授权后才能对本仪器进行操作。

并且要严格按照本规程来进行试验操作。

3.2操作人员要对仪器的的使用状态及测量结果的有效性，准确性负责。

四、操作步骤4.1打开电脑主机及显示器电源开关，进入WindowsXP操作界面，双击VMM2.2 图标，进入软件的操作界面。

4.2倍数的选取：根据被测物体的大小然后通过旋转CDD摄像头上的转动装置来选择与之最适合的倍数（0.65，1，2）例如实物较小就可以选择高倍率来进行操作。

4.3比例标定：首先打开底光灯（必要时打开顶光灯），将光学标准片正放与载物玻璃板上，通过旋转X，Y轴控制手柄来使的标准片上的X，Y轴与系统上的X，Y轴重合，直到系统坐标成红线闪烁时即可，然后点击菜单栏上的“标定设置比例尺”即可获得与系统匹配的比例。

标定完成后请将标准片轻轻放回标定盒中。

4.4将产品被测表面清洁后，轻放于载物玻璃板上，根据测量要求选择投影的底光或顶光；通过旋转Z轴升降手柄，把影像调整到最清晰的程度。

接下来以几种常用的操作指令为例4.5端面距的测量：4.5.1焦距调整:按照4.4步骤把被测产品影像调到最清晰程度。

4.5.2要素测绘:单击工具面板上的“绘图”,单击“多点画线(或双点画线)”,依次在产品投影被测轮廓线上取点(取点时要结合左下脚的放大区域，观察是否点取到合适的点),单击”右键”即可生成直线要素;按同样方法求出另一端面的直线要素。

(注意：完成测绘时要观察图元数据区上的位置，若与实际相差较大，就需重新比例标定后再次测量)4.5.3尺寸标注:完成绘图指令后。

单击工具面板上的“标注”，根据情况选择”两直线间距离”的标注方式图标(如是水平或垂直时选用“对齐标注”，其他则选用“线性标注”)，根据下方提示选择基准线,再选择第二条直线要素,选择标注位置单击左键,完成尺寸的标注。

二次元影像测量仪操作规程一、作业准备1.接通仪器，电脑电源；2.准备好待测量零件，相应图纸，磁性固定块，三棱镜等；3.检查测量仪各部件工况是否良好，将测量仪擦拭干净；4.将待测零件及磁性固定块表面擦试干净，不得有污染物在待测表面。

二、操作步骤1.点击电脑桌面“VMM2.2C”图标，打开测量仪电源开关为“ON”2.放置待测样品至投影仪镜头正下方，观察镜头倍数，并在软件中设置相应倍数（正常取0.7倍数）3.打开测量仪光源（可选上光源或下光源），移动工作台面X或Y方向，使零件影像在软件视图中出现，调整镜头焦距直至零件轮廓清晰4.绘制轮廓线：（1）手动测绘：点击“绘图”，可选择“两点绘直线”“多点绘直线”“多点绘圆弧”等命令，沿轮廓线边缘手动选点绘图（2）自动测绘：点击“自动测绘”，可选择“直线”“整圆”“圆弧”等命令，沿轮廓线边缘单击，可自动捕捉轮廓线上点，完成绘图注：“编辑”命令的使用，在手动或自动测绘中，有时需要选择“两线交点”“两圆切线”“两线相切弧”“删除或延伸”等命令来绘制交点，切线，相切弧等，选择绘制两线交点按钮，点击需要交点的两条直线可自动绘制出两条直线的交点。

5.零件尺寸的测量和数据的读取（1）点击“测量”命令可完成点到点，线到线距离标注，单击已绘制圆弧，直接读取相关数据（2）单击“标注”命令，可完成水平或垂直线性标注，角度等相关尺寸标注6.CAD图纸和零件1：1比对（1）将待测零件CAD图纸保存为DXF格式，打开“VMM2.2C”，选择0.7倍率，将坐标系选择为机械坐标系，清除坐标系上的X、Y、Z的坐标值。

（2）打开保存好的DXF文件，将CAD 图纸导入软件中，打开坐标设置，选取两点决定X轴或两线决定X轴，在图纸中选取两点或两线设置X 轴。

（3）将设置好坐标轴的文件保存为DXF 格式，存档。

（4）关闭软件重新打开，将待测零件放入镜头下方，调整好焦距，坐标系选择为工件坐标系，清除坐标系上的X、Y、Z的坐标值。

影像仪操作规程一、引言影像仪是一种常用于医疗、科研和工业领域的设备，用于获取、处理和保存图像。

为了保证影像仪的正常运行和有效使用，制定本操作规程，旨在指导操作人员正确使用影像仪。

二、设备准备1. 确保影像仪处于稳定的工作环境中，避免强烈的光线或震动对设备造成干扰。

2. 检查影像仪的电源线是否连接稳固，并确保电源插座的接地良好。

3. 检查影像仪的各个部件是否完好，如镜头、显示屏、按钮等，如有损坏或异常情况应及时报修或更换。

4. 确保影像仪所需的介质（如存储卡、磁带等）已经准备就绪，并具备足够的存储容量。

三、操作步骤1. 打开影像仪的电源开关，并等待设备启动完成。

2. 根据需要，选择合适的拍摄模式和参数，如分辨率、曝光时间等。

3. 确认待拍摄的对象是否已经正确放置在影像仪的拍摄区域内。

4. 通过观察影像仪的显示屏，调整镜头的焦距和角度，以获得清晰的图像。

5. 按下拍摄按钮，开始进行拍摄。

在拍摄过程中，保持影像仪和被拍摄对象的相对稳定，避免晃动或移动。

6. 拍摄完成后，及时查看拍摄结果。

如有需要，可进行图像处理、编辑或保存。

7. 关闭影像仪的电源开关，并进行设备的清洁和维护。

四、安全注意事项1. 在使用影像仪时，应注意避免直接观察强光源或高亮度的图像，以免对视力造成伤害。

2. 使用影像仪时应遵守相关的操作规程和安全操作指南，如避免触摸设备内部的电子元件、不将液体倒入设备内部等。

3. 在进行维护和清洁影像仪时，应先断开电源，并使用柔软的布料擦拭设备表面，避免使用刺激性或腐蚀性的清洁剂。

4. 如发现影像仪存在异常情况，如烟雾、异味、异常噪音等，应立即停止使用，并通知相关维修人员进行检修。

五、维护保养1. 定期对影像仪进行清洁，包括镜头、显示屏、按钮等部件，以保证设备的正常运行和图像质量。

2. 定期检查影像仪的电源线和连接线是否正常，如有损坏或老化应及时更换。

3. 定期检查影像仪的存储介质，如存储卡、磁带等，确保其正常工作和足够的存储容量。

日 期:20090512一、目的：使操作员能熟练掌握仪器的使用操作步骤；二、适用范围：2.2 适用于本公司相关型号的仪器。

2.3 生产厂商：久乐行三、定义： 略四、职责：4.1 操作员：仪器之使用与日常保养， 仪器之测试与管理。

五、作业内容：5.1仪器介绍1）彩色CCD摄像机照5）焦距调节手柄2）倍数调节钮6）软件控制界面3）样品放置台7）上光镜4）Y轴转动手柄8）X轴转动手柄9）电源总开关10）光源强度调节2.1 二次元影像测量仪，设备型号：VM-G1。

1234567 8910日 期:200905125.2仪器测量方法：影响测量分为三种方式：轮廓测量，表面测量，Z轴测量。

5.2.1轮廓测量：就是测量工件的轮廓边缘，一般采用底部的轮廓光源，需要时可加表面光做辅助照明，让被测边线更加清晰，有利于测量。

5.2.2表面测量：表面测量是影响测量的主要功能，凡是能看到的物体表面圆形尺寸，在表面光源照明下，影响测量仪几乎全部能测量。

5.2.3轴测量：当配上高倍物镜、有足够瞄准与定位精度时，影响测量仪就可以作Z轴测量，如测量工件的台阶高度、暗孔深度，测量时使用表面光照明。

5.3软件的运用5.3.1打开运用软件。

5.3.2点功能：此功能用来测量点的坐标，在量测功能内选择点的功能，在工件上找到所需的点，然后按下鼠标左键，在软件内即可看到你所取的点，在结果栏位内会看到点所在的坐标。

5.3.3线功能：此功能用来测量两点之间线段的长度，在量测功能内选择线功能，在工件上找到所需的第一个点，按下鼠标左键，再在工件上找到所需第二个点，按下鼠标左键，在软件内即可看到你所取的线，在结果栏位内可看到线所在的起点、终点坐标，垂直距，水平距，长度等参数的显示。

（说明：在取点时可在“点数”栏位内对点数进行更改，以达到多取点）5.3.4点线距功能：此功能用来测量一个点或是一条边到另一条边的距，在量测功能内选择点线距的功能，在工件的一条边或者是一个点上找到所需的第一个点，再在工件的另一条便上找到所需第二个点和第三点，在软件内即可看到所取得点线距，在结果栏位内会看到点线距所在的起点、终点坐标，垂直距、水平距等参数的显示。

□업무보고□검토□공유□의견수렴□교육훈련□기타Ⅰ.工作原理影像测量仪操作培训资料Ⅱ.结构组成Ⅲ.仪器规格参数Ⅳ.仪器测量方法Ⅴ. OVM Lite软件的具体测量Ⅵ. OVM Lite软件的线性校正Ⅶ. OVM Lite软件的取点说明Ⅱ.工作原理•影像测量仪是利用表面光或轮廓光照明后，经变焦距物镜通过摄像镜头，摄取影像再通过S端子传送到电脑屏幕上，然后以十字线发生器，在显示器上产生的视频十字线为基准，对被测物进行瞄准测量，并通过工作台带动光学尺，在X、Y方向上移动由多功能数据处理器进行数据处理，通过软件进行演算完成测量工作。

影像测量主要是利用变焦距物镜将物体放大，再将其投影到屏幕上进行的工具。

Ⅱ.结构组成•影像测量仪是一种由高解析度CCD摄像器、连续变倍物镜、彩色显示器、视频十字线发生器、精密光学尺、多功能数据处理器、2D数据测量软件与高精密工作台结构组成的高精度光电测量仪器。

Ⅲ.仪器规格参数参数 VML250长度单位：mm工作台X、Y轴行程250×150Z轴行程200调焦及辅助测量工作台尺寸300×400传动型式X、Y轴手轮传动,Z轴手轮传动数字测量系统光学尺解析度:X、Y、Z轴0.001 OVM Lite影像瞄准系统高解析度CCD摄象机0.7~4.5×变焦镜头,总视频放大倍率为34~220× 测量瞄准基准:十字线产生器照明系统可调式LED环形表面光及轮廓光仪器外形尺寸720×950×1020仪器重量(Kg) 240Ⅲ. OVM Lite软件的界面光栅尺测量显示值区测量图形显示区测量图形显示管理区测量方式区（角度，距离，中心距离等）工件影像区选点方式选择区（点，直线，圆弧等）Ⅳ.仪器测量方法•影像测量大致分为三种方式:轮廓测量、表面测量、Z轴测量.•轮廓测量:顾名思义就是测量工件的轮廓边缘,一般采用底部的轮廓光源,需要时也可以加表面光做辅助照明,让被测边线更加清晰,有利于测量.•Z轴测量:•本测量仪为二轴不能进行Z轴测量,只能进行二维测量.这次培训的重点为学习与熟悉本软件的使用,因为整个测量工作都是在围绕着整套软件来进行测量的.开机和关机在确认设备的电源连线和信号连接无误后,按照下列顺序开机:•开机:测量仪软件对仪器进行校正进行相应测量测量:•首先打开光源旋钮可选择BOTTOMLAMP（轮廓光）或TOPLAMP（表面光），打开计算机在桌面上寻找OVM Lite软件屏幕为以下显示Ⅵ. OVM Lite软件的线性校正影像校正線性校正1.首先將校正塊置於掃描平台上。

影像仪操作规程引言概述：影像仪是一种常见的医疗设备，用于获取人体内部的影像信息，对疾病的诊断和治疗起到重要作用。

为了保证影像仪的正常运行和准确的结果，操作规程是必不可少的。

本文将详细介绍影像仪的操作规程，包括设备准备、操作步骤、安全注意事项等内容。

一、设备准备：1.1 确保设备处于正常工作状态：- 检查影像仪的电源是否正常连接，设备是否通电。

- 检查设备的显示屏幕是否正常显示，观察是否有异常现象。

- 检查设备的各个部位是否完好无损，如按钮、接口等。

1.2 准备影像仪所需的辅助设备和材料：- 确保影像仪所需的辅助设备（如注射器、导管等）和材料（如造影剂、消毒剂等）齐全。

- 检查辅助设备和材料的有效期和质量，确保其符合使用要求。

1.3 确保操作环境符合要求：- 检查操作室的温度和湿度是否适宜，避免影响设备的正常运行。

- 确保操作室内的洁净度，避免影响影像的质量。

- 确保操作室内的安全设施完善，如灭火器、急救箱等。

二、操作步骤：2.1 患者准备：- 根据患者的病情和检查要求，告知患者需要采取的准备措施，如禁食、服药等。

- 确保患者的身体部位干净，避免影响影像的质量。

- 协助患者正确摆放身体部位，确保影像仪能够准确获取所需的影像。

2.2 设备操作：- 打开影像仪的电源，等待设备启动。

- 根据检查要求选择相应的检查模式，并进行设备的参数设置。

- 将患者的身体部位与影像仪的探头正确对位，确保探头与患者的皮肤接触良好。

- 按下拍摄按钮，触发设备进行影像采集。

- 等待影像采集完成后，保存影像并进行必要的标记。

2.3 影像处理和分析：- 将采集到的影像导入影像处理软件，进行图像的处理和增强。

- 根据医生的要求，对影像进行分析和测量，提取有用的信息。

- 生成报告并保存影像和相关数据。

三、安全注意事项：3.1 辐射防护：- 在操作过程中，应尽量减少辐射对患者和操作人员的影响。

- 使用辐射防护设备，如围裙、护目镜等，保护自身安全。
