二次元影像测量仪(兆丰VIP系列)使用说明书
- 格式:doc
- 大小:687.50 KB
- 文档页数:17

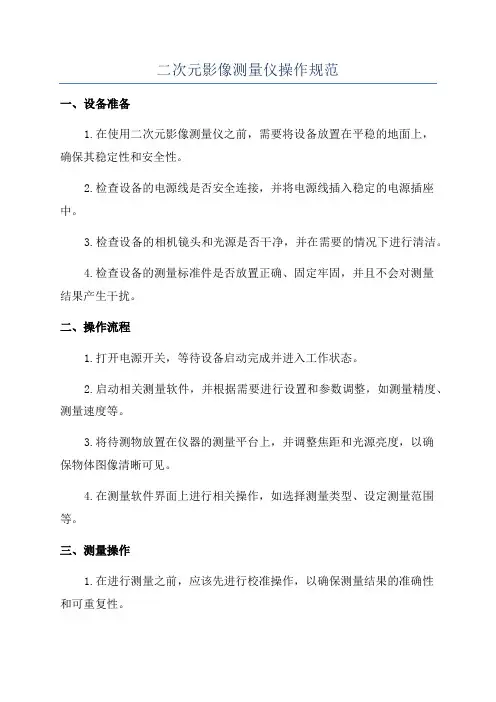

二次元影像测量仪操作规范一、设备准备1.在使用二次元影像测量仪之前,需要将设备放置在平稳的地面上,确保其稳定性和安全性。
2.检查设备的电源线是否安全连接,并将电源线插入稳定的电源插座中。
3.检查设备的相机镜头和光源是否干净,并在需要的情况下进行清洁。
4.检查设备的测量标准件是否放置正确、固定牢固,并且不会对测量结果产生干扰。
二、操作流程1.打开电源开关,等待设备启动完成并进入工作状态。
2.启动相关测量软件,并根据需要进行设置和参数调整,如测量精度、测量速度等。
3.将待测物放置在仪器的测量平台上,并调整焦距和光源亮度,以确保物体图像清晰可见。
4.在测量软件界面上进行相关操作,如选择测量类型、设定测量范围等。
三、测量操作1.在进行测量之前,应该先进行校准操作,以确保测量结果的准确性和可重复性。
2.在进行测量时,需要注意保持测量平台的水平和稳定,以避免姿态变化对测量结果的影响。
3.保持测量环境的适宜,避免光线干扰和其他干扰因素的影响。
4.在进行测量时,应该保持手操作稳定,避免手抖或移动引起测量误差。
5.在测量过程中,应该根据需要进行多次测量并取平均值,以提高测量结果的精度和可靠性。
四、设备维护1.定期对设备进行维护和保养,包括清洁设备表面、镜头、光源等,确保设备的正常使用和寿命延长。
2.定期检查设备的连接线是否良好,避免因松动引起设备运行不稳定或故障。
以上是对二次元影像测量仪操作规范的详细说明,通过遵守这些规范,可以保证设备的正常运行和测量结果的准确性。
同时,还需要不断学习和研究测量技术,提高操作技能和分析能力,以便更好地应用二次元影像测量仪。

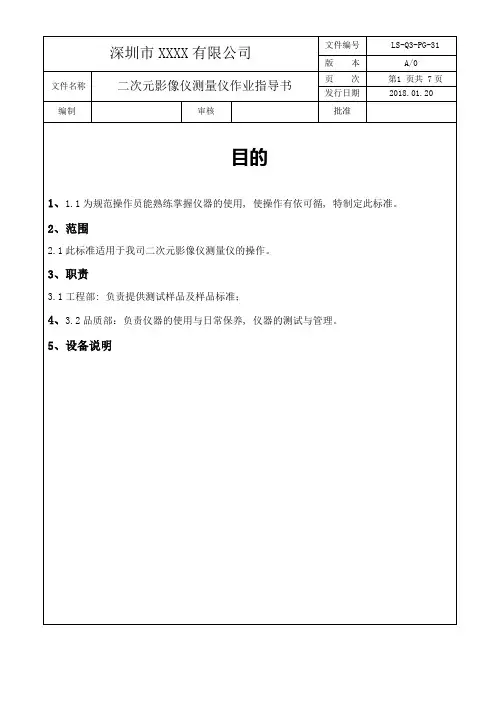

文件名称二次元影像仪测量仪作业指导书页次第2 页共 7页发行日期2018.01.20编制审核批准6、软件操作界面说明6.像素校正6.1第一次使用软件或机器进行测量时, 或镜头的倍率变化后, 一定要进行像素校正。
像素校正的目的是为了让测量结果更准确。
6.2像素校正必须符合以下条件:6.2.1镜头的倍率不变;6.2.2必须使用圆测量工具6.2.3校正的顺序必须是: 沿影像区的四个角落, 顺时针或逆时针校正。
6.2.4圆不能太大, 也不太小, 占屏幕的 1/8 最好。
文件名称二次元影像仪测量仪作业指导书页次第3 页共 7页发行日期2018.01.20编制审核批准6.3像素校正的步骤如下: (校正顺序以右下-右上-左上-左下为例)6.3.1将校正片放在工作台上, 对焦清晰后, 移动X,Y轴找到校正片上的某一圆, 先将圆移到画面的右下方, 在影像窗口弹右键, 在弹出的菜单中, 选择"像素校正"(状态提示栏将显示: 像素校正, 第1次)后, 然后用鼠标左键在圆的中间单击一下(如图一)。
6.3.2状态栏上会显示,”像素校正, 第2步”, 移动Y轴, 将此圆移到影像区的右上方(如图二), 然后用鼠标右键在圆的中间单击一下, 完成测量.6.3.3状态栏上会显示,”像素校正, 第3步”, 移动X轴, 将此圆移到影像区的左上方(如图三), 然后用鼠标右键在圆的中间单击一下,完成测量。
6.3.3状态栏上会显示,”像素校正, 第4步”, 移动Y轴, 将此圆移到影像区的左下方(如图四), 然后用鼠标右键在圆的中间单击一下, 完成测量。
图一图二文件名称二次元影像仪测量仪作业指导书页次第4 页共 7页发行日期2018.01.20编制审核批准图三图四6.3.4此时, 会弹出如下对话框, 保存像素校正的数据。
这里输入的名称要注意了, 一定要输入数字, 如:0.7、1.0、2.0、2.5等等, 不能输入字符之类的, 如 A0.7x,等等, 因为软件中要这个数据去计算影像的屏幕放大倍率。

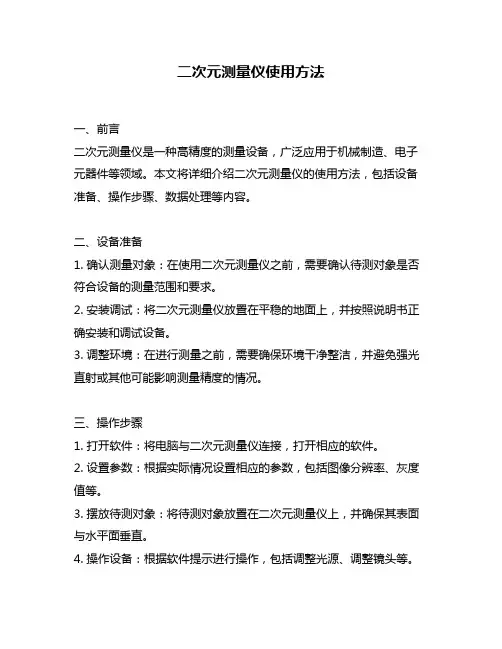

二次元测量仪使用方法一、前言二次元测量仪是一种高精度的测量设备,广泛应用于机械制造、电子元器件等领域。
本文将详细介绍二次元测量仪的使用方法,包括设备准备、操作步骤、数据处理等内容。
二、设备准备1. 确认测量对象:在使用二次元测量仪之前,需要确认待测对象是否符合设备的测量范围和要求。
2. 安装调试:将二次元测量仪放置在平稳的地面上,并按照说明书正确安装和调试设备。
3. 调整环境:在进行测量之前,需要确保环境干净整洁,并避免强光直射或其他可能影响测量精度的情况。
三、操作步骤1. 打开软件:将电脑与二次元测量仪连接,打开相应的软件。
2. 设置参数:根据实际情况设置相应的参数,包括图像分辨率、灰度值等。
3. 摆放待测对象:将待测对象放置在二次元测量仪上,并确保其表面与水平面垂直。
4. 操作设备:根据软件提示进行操作,包括调整光源、调整镜头等。
5. 开始测量:点击软件上的“开始测量”按钮,等待测量结果。
四、数据处理1. 数据导出:将测量结果导出为Excel或其他格式的文件。
2. 数据分析:根据需要对数据进行分析和处理,包括绘制图表、计算统计值等。
3. 结果展示:将处理后的数据结果展示给用户或其他相关人员。
五、注意事项1. 避免震动:在使用二次元测量仪时,需要避免机器受到震动或移动,以保证测量精度。
2. 避免污染:保持二次元测量仪及其周围环境干净整洁,避免污染设备。
3. 定期维护:定期对二次元测量仪进行维护和保养,确保设备正常运行。
六、总结本文详细介绍了二次元测量仪的使用方法,包括设备准备、操作步骤、数据处理等内容。
在使用过程中需要注意避免机器受到震动或移动,保持设备干净整洁,并定期进行维护和保养。

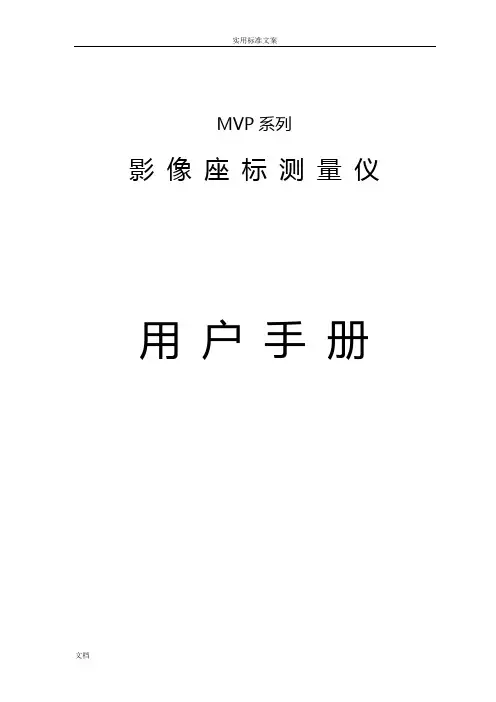

实用标准文案MVP系列影像座标测量仪用户手册目录前言 (2)1.仪器规格及技术参数 (3)1.1影像测量仪具体规格及参数 (3)1.2仪器所需电脑推荐配置 (3)2.仪器工作原理及结构 (4)2.1工作原理 (4)2.2仪器总体结构 (4)3.仪器安装 (7)3.1仪器使用环境 (7)3.2仪器的安装方法 (7)4.仪器的使用方法 (8)5.仪器的维护和保养 (8)6.仪器成套性 (9)7.售后服务 (9)8.常见问题 (10)前言MVP系列影像座标测量仪是集光学、精密机械、电子、计算机于一体的精密高效测量仪器。
它是一种由高分辨率CCD彩色摄像机、连续变倍物镜、电脑、精密光学尺、高精度工作台与测量软件等组成的高精度、高效率的视频测绘系统。
以二维测量为主,也可作为三维视频测量系统,可轻易实现测量、检验、校准、逆向工程等目的,被广泛应用于各种行业。
如:电子元件、精密模具、刀具、弹簧、导电橡胶、油封止阀、照相机零件、脚踏车零件、汽车零件、PCB加工等,也可用于教学、科研、产品研发等领域。
1.仪器的规格及技术参数1.1 MVP系列影像坐标测量仪技术参数备注:M-手动A-自动1.2系列影像坐标测量仪电脑标准配置(M/A推荐)2. 仪器工作原理及结构2.1 工作原理:影像座标测量仪是通过连续变倍物镜、彩色CCD,通过轮廓透射光或表面光照明将被测工件放大后成像在显示器上的影像放大测量系统。
利用专业测量软件对精密光学尺传输的数据和实时影像画面进行图像数据处理,由操作者使用鼠标或键盘在电脑上进行快速描边、标注测量。
2.2MVP系列仪器总体结构(如图一所示)图1 MVP系列影像式测量仪2.2.1影像式测量仪主要有支撑部分、视频部分、工作台部分及照明部分。
2.2.2 支撑部分包括大理石底座(3)、大理石立柱(13),机台机架(2);2.2.3 视频部分包括Z轴升降组(9),镜头(6),CCD(7),上灯(5)通过软件灯光控制区,手动机台旋转Z轴手轮组(12)电动机台点击软件运动区,可实现对不同高度工件的测量;2.2.4工作台部分包括大理石上层工作台(1),工作台玻璃(2),底灯(3),工作台中层(6),V 型导轨(5),X轴传动组(8),Y轴传动组(9),,电动机台通过软件控制运动区或手动机台通过旋转X/Y轴开合手柄(4)可以快速的移动定位工作台。

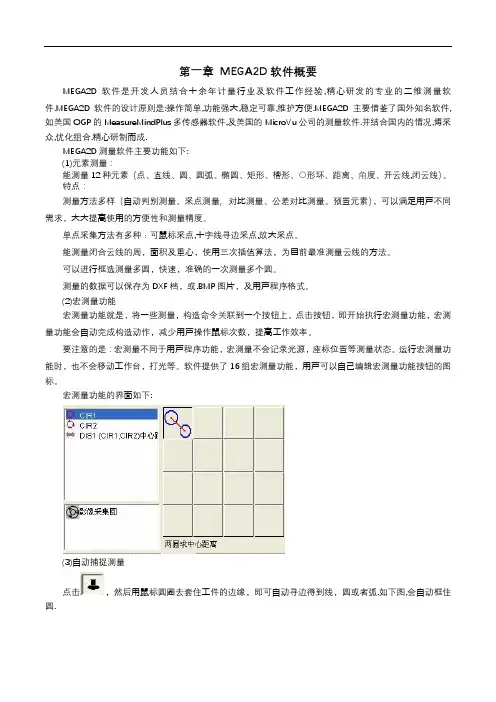

第⼀章MEGA2D软件概要MEGA2D软件是开发⼈员结合⼗余年计量⾏业及软件⼯作经验,精⼼研发的专业的⼆维测量软件.MEGA2D软件的设计原则是:操作简单,功能强⼤,稳定可靠,维护⽅便.MEGA2D主要借鉴了国外知名软件,如美国OGP的MeasureMindPlus多传感器软件,及美国的MicroVu公司的测量软件.并结合国内的情况,博采众,优化组合.精⼼研制⽽成.MEGA2D测量软件主要功能如下:(1)元素测量:能测量12种元素(点、直线、圆、圆弧、椭圆、矩形、槽形、○形环、距离、⻆度、开云线,闭云线)。
特点:测量⽅法多样(⾃动判别测量、采点测量﹐对⽐测量、公差对⽐测量。
预置元素),可以满⾜⽤⼾不同需求,⼤⼤提⾼使⽤的⽅便性和测量精度。
单点采集⽅法有多种﹕可⿏标采点,⼗字线寻边采点,放⼤采点。
能测量闭合云线的周,⾯积及重⼼,使⽤三次插值算法,为⽬前最准测量云线的⽅法。
可以进⾏框选测量多圆,快速,准确的⼀次测量多个圆。
测量的数据可以保存为DXF档,或.BMP图⽚,及⽤⼾程序格式。
(2)宏测量功能宏测量功能就是,将⼀些测量,构造命令关联到⼀个按钮上。
点击按钮,即开始执⾏宏测量功能,宏测量功能会⾃动完成构造动作,减少⽤⼾操作⿏标次数,提⾼⼯作效率。
要注意的是:宏测量不同于⽤⼾程序功能,宏测量不会记录光源,座标位置等测量状态。
运⾏宏测量功能时,也不会移动⼯作台,打光等。
软件提供了16组宏测量功能,⽤⼾可以⾃⼰编辑宏测量功能按钮的图标。
宏测量功能的界⾯如下:(3)⾃动捕捉测量点击,然后⽤⿏标圆圈去套住⼯件的边缘,即可⾃动寻边得到线,圆或者弧.如下图,会⾃动框住圆.(4)元素构造:元素构造功能强⼤。
MEGA2D元素构造提供10种构造法(【平移】、【旋转】、【提取】、【组合】、【平⾏】、【垂直】、【镜像】、【对称】、【相交】、【相切】)构造⼏何元素。
MEGA2D元素构造使得⽤⼾轻松应付⼀些难以测量的元素,从⽽提⾼⼯作效率。

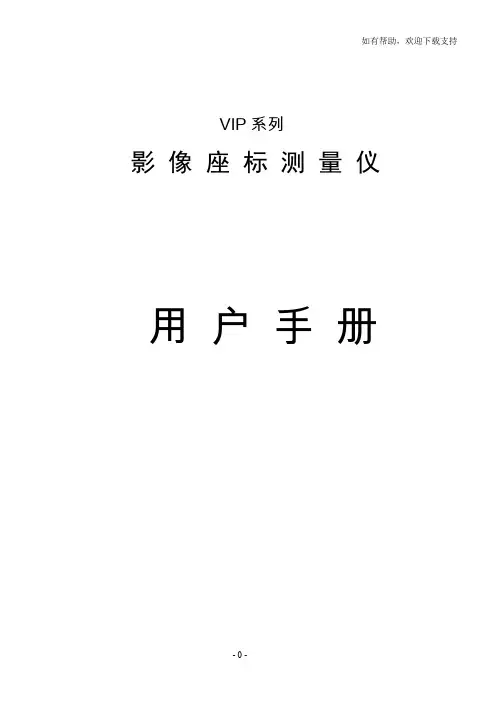

VIP系列影像座标测量仪用户手册目录前言 (2)1.仪器规格及技术参数 (2)1.1影像测量仪具体规格及参数 (3)1.2仪器所需电脑推荐配置 (3)2.仪器工作原理及结构 (4)2.1工作原理 (4)2.2仪器总体结构 (4)3.仪器安装 (6)3.1仪器使用环境 (7)3.2仪器的安装方法 (7)4.仪器的使用方法 (8)5.仪器的维护和保养 (8)6.仪器成套性 (8)7.售后服务 (8)8.常见问题 (9)前言VIP系列影像座标测量仪是集光学、精密机械、电子、计算机于一体的精密高效测量仪器。
它是一种由高分辨率CCD彩色摄像机、连续变倍物镜、电脑、精密光学尺、高精度工作台与测量软件等组成的高精度、高效率的视频测绘系统。
以二维测量为主,也可作为三维视频测量系统,可轻易实现测量、检验、校准、逆向工程等目的,被广泛应用于各种行业。
如:手机配件、液晶面板、触摸屏、饮料瓶坏瓶盖、灯饰制品、电子元件、精密模具、刀具、弹簧、导电橡胶、油封止阀、照相机零件、脚踏车零件、汽车零件、PCB加工等,也可用于教学、科研、产品研发等领域。
1.仪器的规格及技术参数1.1 VIP系列影像坐标测量仪技术参数附件:随机配送机台工作桌一张、防尘罩一个、自动机标配工业电脑1.2 VIP系列影像坐标测量仪电脑标准配置(推荐)2. 仪器工作原理及结构2.1 工作原理:影像座标测量仪是通过连续变倍物镜、彩色CCD,通过轮廓透射光或表面光照明将被测工件放大后成像在显示器上的影像放大测量系统。
利用专业测量软件对精密光学尺传输的数据和实时影像画面进行图像数据处理,由操作者使用鼠标或键盘在电脑上进行快速描边、标注测量。
2.2VIP300 400 500 仪器总体结构(如图一)图1 VIP300 400 500影像式测量仪2.2.1影像式测量仪主要有支撑部分、视频部分、工作台部分及照明部分。
2.2.2 支撑部分包括大理石底座(3)、大理石立柱(10),机台机架(2);2.2.3 视频部分包括Z轴滑轨座组,镜头,CCD,程控分区照明灯(6)通过软件灯光控制区,可调节灯光的开关亮暗与八方向开关或亮暗,通过Z轴传动组升降,可实现对不同高度工件的测量;2.2.4 工作台部分包括上层工作台(4)、线性导轨、X轴光栅尺、X轴传动组(11)中层工作台(5)Y 轴传动组、工作台玻璃、V型导轨、Y轴光栅尺、(13、14)通过鼠标或键盘进行各种任务操作,(15)通过摇杆可以快速的移动定位工作台。

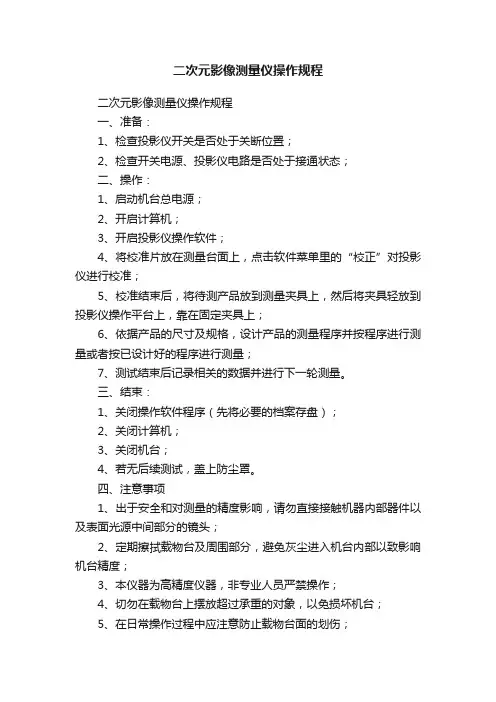

二次元影像测量仪操作规程
二次元影像测量仪操作规程
一、准备:
1、检查投影仪开关是否处于关断位置;
2、检查开关电源、投影仪电路是否处于接通状态;
二、操作:
1、启动机台总电源;
2、开启计算机;
3、开启投影仪操作软件;
4、将校准片放在测量台面上,点击软件菜单里的“校正”对投影仪进行校准;
5、校准结束后,将待测产品放到测量夹具上,然后将夹具轻放到投影仪操作平台上,靠在固定夹具上;
6、依据产品的尺寸及规格,设计产品的测量程序并按程序进行测量或者按已设计好的程序进行测量;
7、测试结束后记录相关的数据并进行下一轮测量。
三、结束:
1、关闭操作软件程序(先将必要的档案存盘);
2、关闭计算机;
3、关闭机台;
4、若无后续测试,盖上防尘罩。
四、注意事项
1、出于安全和对测量的精度影响,请勿直接接触机器内部器件以及表面光源中间部分的镜头;
2、定期擦拭载物台及周围部分,避免灰尘进入机台内部以致影响机台精度;
3、本仪器为高精度仪器,非专业人员严禁操作;
4、切勿在载物台上摆放超过承重的对象,以免损坏机台;
5、在日常操作过程中应注意防止载物台面的划伤;
6、请勿在计算机上擅自安装或卸载软件,以免导致系统崩溃或操作软件无法正常运行;
7、定期对仪器加润滑油以保持仪器的精度;
8、严禁人手扶或靠在机台上,以免机台失去精度。
一、目的:使操作员能熟练掌握仪器的使用操作步骤;二、适用范围:2.1 二次元影像测量仪,设备型号:YVM-3020BSPC。
2.2 适用于本公司相关型号的仪器。
2.3 生产厂商:三、定义:略四、职责:4.1 操作员:仪器之使用与日常保养, 仪器之测试与管理。

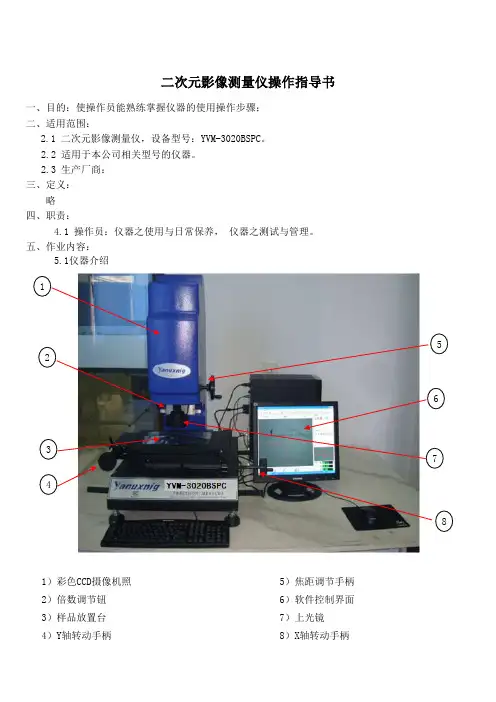

五、作业内容:5.1仪器介绍1)彩色CCD摄像机照5)焦距调节手柄2)倍数调节钮6)软件控制界面3)样品放置台7)上光镜4)Y轴转动手柄8)X轴转动手柄二次元影像测量仪操作指导书2 57 3 14865.2软件的运用5.2.1打开运用软件。
5.2.2点功能:此功能用来测量点的坐标,在量测功能内选择点的功能,在工件上找到所需的点,然后按下空格键,在软件内即可看到你所取的点,在结果栏位内会看到点所在的坐标。
5.2.3线功能:此功能用来测量两点之间线段的长度,在量测功能内选择线功能,在工件上找到所需的第一个点,按下空格键,再在工件上找到所需第二个点,按下空格键,在软件内即可看到你所取的线,在结果栏位内可看到线所在的起点、终点坐标,垂直距,水平距,长度等参数的显示。
(说明:在取点时可在“点数”栏位内对点数进行更改,以达到多取点)5.2.4点线距功能:此功能用来测量一个点或是一条边到另一条边的距,在量测功能内选择点线距的功能,在工件的一条边或者是一个点上找到所需的第一个点,再在工件的另一条便上找到所需第二个点和第三点,在软件内即可看到所取得点线距,在结果栏位内会看到点线距所在的起点、终点坐标,垂直距、水平距等参数的显示。
5.2.5平行线距功能:此功能用来测量一条边到另一条边的距离,在量测功能内选择平行线距的功能,在工件的一条边上找到所需的第一个点和第二个点,再在工件的另一条边上找到所需第三个点和第四点,在软件内即可看到所取的平行线距,在结果栏位内可看到平行线距所在的平均距、最大距、最小距、平行度等参数的显示。
(说明:在取点时可在“点数”栏位内对点数进行更改,以达到多取点)5.2.6角度功能:此功能用来测量一条边到另一条边所组成的角度,在量测功能内选择角度的功能,在工件的一条边上找到所需的第一个点和第二个点,再在工件的另一条边上找到所需第三个点和第四点,在软件内即可看到所取的角度,在结果栏位内可看到角度所在的角度、180度补角、360度补角、交点所有坐标等参数的显示。

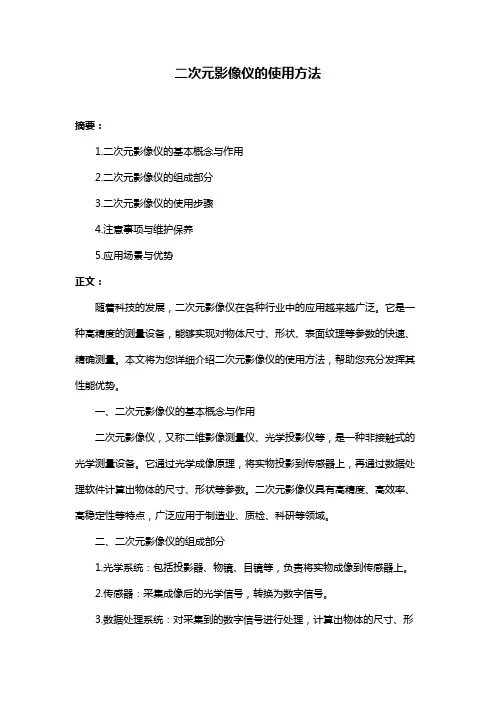

二次元影像仪的使用方法摘要:1.二次元影像仪的基本概念与作用2.二次元影像仪的组成部分3.二次元影像仪的使用步骤4.注意事项与维护保养5.应用场景与优势正文:随着科技的发展,二次元影像仪在各种行业中的应用越来越广泛。
它是一种高精度的测量设备,能够实现对物体尺寸、形状、表面纹理等参数的快速、精确测量。
本文将为您详细介绍二次元影像仪的使用方法,帮助您充分发挥其性能优势。
一、二次元影像仪的基本概念与作用二次元影像仪,又称二维影像测量仪、光学投影仪等,是一种非接触式的光学测量设备。
它通过光学成像原理,将实物投影到传感器上,再通过数据处理软件计算出物体的尺寸、形状等参数。
二次元影像仪具有高精度、高效率、高稳定性等特点,广泛应用于制造业、质检、科研等领域。
二、二次元影像仪的组成部分1.光学系统:包括投影器、物镜、目镜等,负责将实物成像到传感器上。
2.传感器:采集成像后的光学信号,转换为数字信号。
3.数据处理系统:对采集到的数字信号进行处理,计算出物体的尺寸、形状等参数。
4.驱动系统:控制测量头、工作台等部件的运动。
5.操作界面:用于操作员输入指令、查看测量结果等。
三、二次元影像仪的使用步骤1.开机准备:打开电源,预热仪器,确保设备运行稳定。
2.设定测量参数:根据测量需求,在操作界面上设定相应的参数,如测量范围、测量精度等。
3.放置工件:将待测物体放置在工作台上,调整工件位置,使其与投影区域对齐。
4.开始测量:启动测量程序,设备将自动进行测量并采集数据。
5.数据分析:根据采集到的数据,通过数据处理软件计算出物体的尺寸、形状等参数。
6.结果展示:查看测量结果,如有需要,可导出报表或图像。
四、注意事项与维护保养1.确保工作环境清洁,避免光学系统受污染。
2.定期检查光学系统、传感器、驱动系统等部件的运行状态,如有异常及时维修。
3.测量过程中避免强光、灰尘、水滴等对设备的影响。
4.长时间不使用时,请关闭电源,防止设备受损。

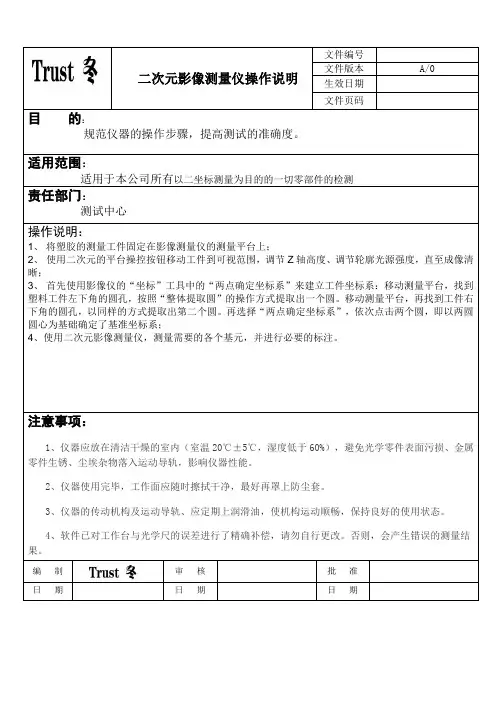

二次元影像测量仪操作说明文件编号
文件版本A/0 生效日期
文件页码
目的:
规范仪器的操作步骤,提高测试的准确度。
适用范围:
适用于本公司所有以二坐标测量为目的的一切零部件的检测
责任部门:
测试中心
操作说明:
1、将塑胶的测量工件固定在影像测量仪的测量平台上;
2、使用二次元的平台操控按钮移动工件到可视范围,调节Z轴高度、调节轮廓光源强度,直至成像清晰;
3、首先使用影像仪的“坐标”工具中的“两点确定坐标系”来建立工件坐标系:移动测量平台,找到塑料工件左下角的圆孔,按照“整体提取圆”的操作方式提取出一个圆。
移动测量平台,再找到工件右下角的圆孔,以同样的方式提取出第二个圆。
再选择“两点确定坐标系”,依次点击两个圆,即以两圆圆心为基础确定了基准坐标系;
4、使用二次元影像测量仪,测量需要的各个基元,并进行必要的标注。
注意事项:
1、仪器应放在清洁干燥的室内(室温20℃±5℃,湿度低于60%),避免光学零件表面污损、金属零件生锈、尘埃杂物落入运动导轨,影响仪器性能。
2、仪器使用完毕,工作面应随时擦拭干净,最好再罩上防尘套。
3、仪器的传动机构及运动导轨、应定期上润滑油,使机构运动顺畅,保持良好的使用状态。
4、软件已对工作台与光学尺的误差进行了精确补偿,请勿自行更改。
否则,会产生错误的测量结果。
编制审核批准
日期日期日期。
兆丰影像测量仪使用方法
兆丰影像测量仪可是个厉害的家伙呀!它在很多领域都能大显身手呢!那到底怎么使用它呢?别急,听我慢慢道来。
首先呀,要把兆丰影像测量仪放置在平稳的工作台上,然后接通电源,打开测量软件。
这时候呀,就可以把需要测量的工件放好啦。
在测量的过程中,要注意轻拿轻放工件,可别毛手毛脚的把工件给弄坏了呀!而且呀,要保证测量环境的光线适宜,不然可会影响测量结果哦。
就像我们走路要看清路一样,光线不好可不行呀!这步骤是不是很简单呀?
接着说说它的安全性和稳定性。
兆丰影像测量仪那可是相当可靠的呀!它在工作的时候稳稳当当的,不会突然出什么乱子。
就好像一个靠谱的伙伴,让人很放心呢!而且呀,它的安全性也很高,不会对操作人员造成什么危险。
只要按照正确的方法使用,就完全不用担心啦。
那兆丰影像测量仪都能用在哪些地方呢?它的应用场景可多啦!在制造业中,它可以用来测量各种零部件的尺寸和形状,为产品的质量把关。
在科研领域,它能帮助科学家们进行精确的测量和分析。
这不就像是一个万能的小助手嘛!它的优势也很明显呀,测量精度高,速度快,操作还简单。
哎呀,真的是太棒啦!
给你们说个实际案例呀。
有一次,一家工厂要生产一批精密零件,要求尺寸误差非常小。
他们就用兆丰影像测量仪来进行测量,结果呀,测量得又快又准,生产出来的零件质量那叫一个好呀!这效果,简直让人惊叹呀!
我觉得呀,兆丰影像测量仪真的是个非常好用的工具呀!它能让我们的工作变得更加高效和精确。
大家一定要好好利用它呀!。
二次元影像测量仪操作指导
•操作步骤
1.开机前应检查电脑主机,显示屏,测量台电源插头是否连接。
2.打开电脑主机电源开关,启动计算机,进入软件操作系统。
3.将被测物体放在玻璃载物台上,慢慢的调节X,Y,Z三个方向轴移动手柄,让
被测物件清晰稳定的呈现在相框中,(注意:请勿直接调节Z轴上面变焦摄像头)。
然后选择工具栏的测量及其他工具对物件进行处理。
4.使用完毕后,关闭摄像头的辅助灯。
退出软件操作系统,关闭计算机。
将载物玻璃台清洁干净,移动X,Y轴使载物玻璃台回到初始位置。
•安全注意事项:
1.在工作台等可移动部件的运动行程上不能放置工具或其他物品,禁止将无
关的重物放在设备上。
2.不允许随便更改影像测量仪的设定工作参数。
3.触摸屏应避免磁性物质接近。
4.必须按正常开关机程序进行操作,以防测量应用程序及数据丢失。
5.在运行中出现某一轴运行不畅,切勿用力拽拉,检查轴上是否有杂物或其他异常,若无法正常运转,请通知设备部相关人员进行维修。
任务名称:二次元测量仪使用方法一、引言二次元测量仪是一种用于测量二维物体尺寸和形状的专用工具。
它采用先进的光学技术和数字图像处理算法,能够快速、精确地获取物体的尺寸信息。
本文将就二次元测量仪的使用方法进行全面、详细的介绍。
二、二次元测量仪使用方法2.1 准备工作在使用二次元测量仪之前,需要进行一些准备工作。
具体步骤如下: 1. 将二次元测量仪放置在平稳的台面上,保证其稳定性。
2. 接通电源,并确保仪器处于正常工作状态。
2.2 测量物体使用二次元测量仪时,需按照以下步骤正确操作: 1. 将待测物体放置在测量区域内,保证物体与仪器的相对位置稳定不变。
2. 调整仪器的对焦距离,确保物体清晰可见。
3. 打开测量软件,并进行标定操作,以提高测量的准确性。
4. 在测量软件中选择测量模式,如线段测量、角度测量等。
5. 使用鼠标在屏幕上选取待测物体的相应特征点。
6. 根据软件提示,按照一定的顺序选择特征点,完成测量操作。
7. 等待测量结果的显示,记录测量数值或保存测量数据。
2.3 数据处理与分析测量完成后,可以进行数据处理与分析,以获取更多的信息。
以下是常用的数据处理与分析方法: 1. 数据校正:根据已知标准尺寸,对测量数据进行校正,提高测量的准确性。
2. 数据比较:将不同时间、不同对象的测量结果进行比较,分析物体的变化。
3. 数据统计:对多组测量数据进行统计分析,计算平均值、方差等。
4. 数据可视化:使用图表工具将测量数据可视化,更直观地展现结果。
2.4 注意事项在使用二次元测量仪时,需注意以下事项: 1. 保持测量环境的稳定性,避免光线干扰、震动等影响测量结果的因素。
2. 定期对仪器进行检查和维护,确保其性能和精度。
3. 遵守使用手册中提供的操作规范,避免误操作导致的测量错误。
4. 注意个人安全,避免在测量过程中发生意外情况。
三、总结二次元测量仪是一种精密的测量工具,通过本文对其使用方法的介绍,相信读者对二次元测量仪的操作有了更深入的了解。
二次元影像测量仪操作规程一、实验前准备1.接通仪器,电脑电源2.准备好待测量零件,相应图纸,磁性固定块3.检查测量仪各部件工况是否良好,将测量仪擦拭干净4.将待测零件及磁性固定块表面擦试干净,不得有污染物在待测表面二、操作步骤1.点击电脑桌面“VMM2.2C”图标,打开测量仪电源开关为“ON”2.放置待测样品至投影仪镜头正下方,观察镜头倍数,并在软件中设置相应倍数(正常取0.7倍数)3.打开测量仪光源(可选上光源或下光源),移动工作台面X或Y方向,使零件影像在软件视图中出现,调整镜头焦距直至零件轮廓清晰4.绘制轮廓线:(1)手动测绘:点击“绘图”,可选择“两点绘直线”“多点绘直线”“多点绘圆弧”等命令,沿轮廓线边缘手动选点绘图(2)自动测绘:点击“自动测绘”,可选择“直线”“整圆”“圆弧”等命令,沿轮廓线边缘单击,可自动捕捉轮廓线上点,完成绘图注:“编辑”命令的使用,在手动或自动测绘中,有时需要选择“两线交点”“两圆切线”“两线相切弧”“删除或延伸”等命令来绘制交点,切线,相切弧等,选择绘制两线交点按钮,点击需要交点的两条直线可自动绘制出两条直线的交点。
5.零件尺寸的测量和数据的读取(1)点击“测量”命令可完成点到点,线到线距离标注,单击已绘制圆弧,直接读取相关数据(2)单击“标注”命令,可完成水平或垂直线性标注,角度等相关尺寸标注6.CAD图纸和零件1:1比对(1)将待测零件CAD图纸保存为DXF格式,打开“VMM2.2C”,选择0.7倍率,将坐标系选择为机械坐标系,清除坐标系上的X、Y、Z的坐标值。
(2)打开保存好的DXF文件,将CAD 图纸导入软件中,打开坐标设置,选取两点决定X轴或两线决定X轴,在图纸中选取两点或两线设置X 轴。
(3)将设置好坐标轴的文件保存为DXF 格式,存档。
(4)关闭软件重新打开,将待测零件放入镜头下方,调整好焦距,坐标系选择为工件坐标系,清除坐标系上的X、Y、Z的坐标值。
作为高精密光学测量仪器,二次元影像测量仪的坐标采集原理是整个控制系统的一项关键技术和任务。
一方面要对空间坐标值精确定时读取,以便对测量状态进行监测(对于CNC 型控制系统,该读数值作为整个运动系统伺服控制的位置反馈值输入到伺服控制系统)。
另一方面,当系统发出采样控制信号时,又要实时地将当时的空间坐标值采样读入,作为以后的数据处理的输入参数。
二次元影像测量仪常用的位移传感器是光栅尺,光栅尺读数头输出信号的一个电周期对应光栅的一个栅柜。
由于光栅的栅柜一般为4-100MM,这样的空间分辨力显然不能满足二次元影像测量仪的要求,因此要对此信号进行细分处理。
目前使用的光栅尺的输出信号一般有两种形式,一是相位角相差90度的2路方波信号,二是相位依次相差90度的4路正弦信号,比较常用的是方波信号输出。
坐标采信原理是建立在光栅尺的原理上,利用光栅尺把系统收集起来的数据通过软件分析坐标化处理。
将空间立体的,或者平面的任意两点之间的距离转化成一定比例的数值。
然后在电脑基坐标原点的基本上来建立坐标点,一个电子版的工件示意图就是由无数的这样的处理后坐标值描述而成。
从电脑屏上看到的示意图,小到一条线,大则一个面,都是由这样的一个个小小的坐标值来集中描述的。
这种原理有点类似于高相素的图片,由N*M个小格子组成的画面。
二次元影像测量仪使用方法1、影像仪扫描工件时注意避光。
2、注意测头的运动方向,防止影像测量仪移动过程中测头撞上工件。
3、扫描工件时,请勿触动,否则影响二次元影像仪扫描结果。
4、扫描工件时,被影像仪扫描面不能过于倾斜,否则测量不准。
5、扫描结束后,注意关闭影像仪激光。
6、关机时,请先关影像仪扫描软件,再关控制箱。
二次元影像日常操作中的注意事项1、先开影像仪控制箱电源,再启动扫描软件。
2、将影像仪工作台上的杂物清理干净,再进行影像仪设备归零,防止测头发生碰撞。
3、请勿将过重的物体摆放于转台上,以致损坏影像仪转台。
4、禁止将工件固定在影像仪转台上喷涂反差剂。
前言感谢您使用本精准测控系统,希望它能满足您对测量计算机化的要求。
您的赏识对我们是莫大的鼓舞。
本说明书包括软件概要和操作说明。
在初学阶段, 它是一本关于影像测量机的教科书,帮助你学习,导入使用;在日常的使用与解决一些具体问题阶段,它又是一本工具书,你可以通过前面明晰的目录作为索引, 快速的查找你要解决的问题。
希望通过这本说明书能对你有所帮助, 在仪器的操作上让你尽快的进入状态, 享受测量计算机化所带给您的便利和快捷,减轻您的工作负担。
提高你们的质量管理能力,从而达到降低成本,提高工效的目的。
软件介绍精准测控软件综合了机器视觉,精密光机,精密测量算法等技术,并在使用中充分吸收和采纳了了广大客户的意见和建议, 经过一系列改善, 真正成为一个为客户们所认同的, 使用起来得心应手的精密尺寸计量和位置检测的工具。
在此, 感谢广大的客户对我们工作的支持! 对精密计量事业的支持! 今后我们还会继续努力, 竭尽全力的为客户服务, 在软件的测量性能和测量方法上不断的推陈出新, 以答谢客户的厚爱。
软件特点◆拥有超强及完善的2.5D几何测量功能。
◆适合用于解决批量工件或复杂尺寸之检测效率;强调快速、精准;品质保证。
◆提供影像截取、对比、校正、补偿、自动寻边、自动取点、自动对焦、智能学习等功能◆针对重复工件的测量具有记忆、学习、自动编程的功能,快速准确的现场实时测量软件界面软件启动后,出现的界面如下:A.标题栏:显示软件名称B.菜单栏:提供软件所支持的功能C.工具条:常用功能的快捷键D.视频区:测量操作区E.编辑区:对测量的图元进行编辑F.放大区:对视频进行局部放大G.状态栏:显示当前的状态H.测量命令:选择进行的操作I.编辑命令按钮:对编辑区进行编辑的操作命令J.图元树:对测量的结果以树状结构进行层次显示K.制式区:选择所使用的单位制式L.计数区:显示当前的计数值软件使用启动软件后,我们就可以看见软件界面的十二个区域了,下面分别进行介绍。
二次元影像测量仪的操作介绍二次元影像测量仪是一种应用于工业制品和零件检测的高精度测量设备,它利用数字图像处理的技术,通过拍摄样品的二维图像来精确测量样品的尺寸、形状和位置。
本文将针对二次元影像测量仪的使用方法做详细的介绍。
一、设备工作原理二次元影像测量仪主要由光学系统、数字图像处理系统和计算机控制系统组成。
样品通过光学系统的摄像头被拍摄成二维图像,然后数字图像处理系统对二维图像进行处理,并将处理结果输出到计算机控制系统中,最终得到样品的测量结果。
二、设备操作步骤1. 设备准备使用二次元影像测量仪前,需要做好相关的准备工作,包括检查设备是否正常,样品是否放置到设备上等。
为了避免设备出现故障或测量结果出现误差,需要确保设备的环境整洁、干燥、无亮光等。
2. 样品放置将要测量的样品放到设备的平台上,根据需要进行调整,调整的意义在于保证样品与相机平面平行,这样才能确保取得有效的、可重复的测量值。
3. 操作软件启动启动设备的操作软件,一般来说,二次元影像测量仪的操作软件都具备简单的用户界面和菜单方式。
在软件的主界面中,可以看到摄像头采集的图像,拖动样品位置、调节焦距,还可以通过对比色彩值的方法来增强测量结果的精度。
4. 范围设置对于一个新的测量范围,需要在软件中进行设置,这通常需要进行一定的参数设置,比如测量模式、参考标准、计量单位等。
在范围设置完成之后,就可以通过拍下样品照片重新开始一次测量了。
5. 计算结果接下来需要等待一段时间,软件会自动完成图像处理和分析,最终输出样品的测量结果,如长度、宽度、高度、面积、体积等等。
需要注意的是,测量值级别需要根据样品的形状和特性来进行选择,一般来说,测量结果需要与实物进行比对,以确保结果的正确性和可靠性。
三、使用注意事项1.在使用二次元影像测量仪前,先检查设备是否正常,避免操作的过程中产生故障。
2.样品放置需注意,对未正常放置的样品进行测量,将会产生误差,甚至影响最终的测量结果。
二次元影像测量仪操作说明1 软件安装 (1)1.1 安装软件 (1)1.2 安装相机驱动 (1)1.3 安装加密狗驱动 (1)2 软件使用 (2)2.1 界面介绍 (2)2.1.1 菜单 (2)2.1.2 工具栏 (4)2.1.3 状态栏 (4)2.2 功能介绍 (4)2.2.1 载入数据 (4)2.2.2 相机标定 (6)2.2.3 直线距离测量 (6)2.2.4 圆测量 (8)2.2.5 角度测量 (9)2.2.6 修改测量 (10)2.2.7 自动捕捉 (11)2.2.8保存测量 (11)1 软件安装1.1 安装软件二次元影像测量仪软件为免安装软件,双击直接运行。
1.2 安装相机驱动安装相机驱动(可以是任何一款支持DirectShow相机)1.3 安装加密狗驱动注:本软件支持DirectShow相机,如果用户没有增加相机,则可导入8位和24位图像进行二次元测量,如果没有软件狗,则软件只能正常使用20秒。
2 软件使用运行,进入程序主界面。
2.1 界面介绍2.1.1 菜单主菜单如下:(1)文件菜单:载入影像、导入测量、保存测量。
(2)测量菜单:包含了所有测量工具。
(3)查看菜单:显示/隐藏 工具栏,状态栏。
(4)帮助菜单:操作说明等相关信息。
2.1.2 工具栏分别对应于上述菜单,移动到按钮附近会提示相应按钮的功能,方便操作。
2.1.3 状态栏分别显示(软件狗信息,检测提示,放大率,行,列,RGB颜色,公司信息)特别注意:如果提示为:说明是有软件狗时的正常使用,如果提示为:说明,软件没有找到软件狗,还能再正常使用20秒。
2.2 功能介绍2.2.1 载入数据1、 影像数据(三种方式)(1)、软件会自动读取Data/Example.bmp图像,如果没有找到文件,则提醒:(2)、如果没有找到1,则软件自动打开DirectShow相机获取影像数据;(3)、通过载入图像,可以替换1、2二种数据。
2、测量数据默认导入上一次检测保存的数据,没有上次测量没有保存就直接退出测量,则提示:2.2.2 相机标定2.2.3 直线距离测量1 水平直线距离测量在添加按钮按下时,点击,在图像上任意左击二次,可生成测量结果。
VIP系列影像座标测量仪用户手册目录前言 (2)1.仪器规格及技术参数 (2)1.1影像测量仪具体规格及参数 (3)1.2仪器所需电脑推荐配置 (3)2.仪器工作原理及结构 (4)2.1工作原理 (4)2.2仪器总体结构 (4)3.仪器安装 (6)3.1仪器使用环境 (7)3.2仪器的安装方法 (7)4.仪器的使用方法 (8)5.仪器的维护和保养 (8)6.仪器成套性 (8)7.售后服务 (8)8.常见问题 (9)前言VIP系列影像座标测量仪是集光学、精密机械、电子、计算机于一体的精密高效测量仪器。
它是一种由高分辨率CCD彩色摄像机、连续变倍物镜、电脑、精密光学尺、高精度工作台与测量软件等组成的高精度、高效率的视频测绘系统。
以二维测量为主,也可作为三维视频测量系统,可轻易实现测量、检验、校准、逆向工程等目的,被广泛应用于各种行业。
如:手机配件、液晶面板、触摸屏、饮料瓶坏瓶盖、灯饰制品、电子元件、精密模具、刀具、弹簧、导电橡胶、油封止阀、照相机零件、脚踏车零件、汽车零件、PCB加工等,也可用于教学、科研、产品研发等领域。
1.仪器的规格及技术参数1.1 VIP系列影像坐标测量仪技术参数附件:随机配送机台工作桌一张、防尘罩一个、自动机标配工业电脑1.2 VIP系列影像坐标测量仪电脑标准配置(推荐)2. 仪器工作原理及结构2.1 工作原理:影像座标测量仪是通过连续变倍物镜、彩色CCD,通过轮廓透射光或表面光照明将被测工件放大后成像在显示器上的影像放大测量系统。
利用专业测量软件对精密光学尺传输的数据和实时影像画面进行图像数据处理,由操作者使用鼠标或键盘在电脑上进行快速描边、标注测量。
2.2VIP300 400 500 仪器总体结构(如图一)图1 VIP300 400 500影像式测量仪2.2.1影像式测量仪主要有支撑部分、视频部分、工作台部分及照明部分。
2.2.2 支撑部分包括大理石底座(3)、大理石立柱(10),机台机架(2);2.2.3 视频部分包括Z轴滑轨座组,镜头,CCD,程控分区照明灯(6)通过软件灯光控制区,可调节灯光的开关亮暗与八方向开关或亮暗,通过Z轴传动组升降,可实现对不同高度工件的测量;2.2.4 工作台部分包括上层工作台(4)、线性导轨、X轴光栅尺、X轴传动组(11)中层工作台(5)Y 轴传动组、工作台玻璃、V型导轨、Y轴光栅尺、(13、14)通过鼠标或键盘进行各种任务操作,(15)通过摇杆可以快速的移动定位工作台。
2.2.5 电器接线,电器接线可按实物所贴标签连接如:上光源标签与上光源标签连接,下光源标签与下光源标签连接,X轴光栅尺标签与X轴光栅尺标签连接,Y轴马达标签与Y轴马达标签连接,X轴编码与X轴编码连接等等。
2.3 龙门式VIP系列仪器总体结构(如图二):图二影像式测量仪2.3.1影像式测量仪主要有支撑部分、视频部分、工作台部分及照明部分。
2.3.1.1 支撑部分包括大理石底座(2)、移动桥框、机台机架(1),电脑桌(20)等;2.3.1.2 视频部分包括Z轴(8),镜头,摄像机,程控分区照明灯(4)通过软件灯光控制区,可调节灯光的开关亮暗与八方向开关或亮暗,通过Z轴传动组(8)升降,可实现对不同高度工件的测量;2.3.1.3 工作台部分包括横向X轴横梁(10)X轴传动组(11)、纵向Y轴传动组(13),工作台玻璃(3),通过鼠标或键盘进行各种任务操作(15、16),通过摇杆可以快速的移动定位工作台(17)。
2.3.1.4 电器接线,电器接线可安实物所贴标签连接如Z电机标签与Z电机标签连接,X电机标签与X电机标签连接,X编码标签与X编码标签连接等等。
3. 仪器的安装3.1 仪器使用环境3.1.1 仪器放置的工作桌面需牢固、可靠、不得摇晃;3.1.2 放置地点需远离各种震源;3.1.3 环境温度保持在20℃-25℃,相对湿度≤75% 。
3.1.4 放置环境应该优于国标8 级无尘室的标准。
3.1.5 供电电源必须有电阻≤4Ω的接地保护。
3.2 仪器的安装:3.2.1 打开仪器的外包装和内包装,请先阅读本节。
3.2.2 仪器搬运时要小心谨慎,轻拿轻放。
3.2.3 仪器放置完毕后,将水平仪放置在仪器工作台面上,调节机架的四个底脚,使仪器的工作面处于水平位置,然再将四个底脚的螺母背紧。
3.2.4 测绘软件的安装方法请参照软件使用说明书。
3.2.5 通讯卡、视频卡、硬件、软件安装,加密狗安装方法请参照软件使用说明书。
3.2.6 把所有连接线按实物标签对插连接,插上电源线,打开电源。
3.2.7 最后由本公司工程人员进行X轴、Y轴、Z轴、光栅尺校正,即可完成安装。
3.2.8 仪器安装完成后,不可随意搬动机台。
4. 仪器使用方法4.1 打开电源开关,打开电脑运行测量软件。
4.2 旋转连续变倍物镜的倍率调节环,选择适当的放大倍率(自动变倍镜调用合适的倍率参数即可)。
4.3 将被测工件置于工作台玻璃中心位置附近,打开表面光源或透射光源,并调节至合适的亮度。
4.4 移动工作台使被测工件需测量的部分,成像在显示器上,调节Z轴传动组,使工件成像清晰。
通过测量软件,即可对工件的各尺寸参数进行测量。
测量软件的使用方法,请参照随机的软件使用说明书。
注:如果需要视频测量请先选取比例尺(比例尺的选取方法详见软件使用说明书),且测量过程中,不可改变变倍物镜的放大倍率(自动变倍镜头除外)!否则会出现错误的测量结果。
如果改变变焦物镜的倍率就必须重新选取比例尺(自动变倍镜头除外)!5. 仪器的维护与保养5.1 影像式测量仪,属于精密测试仪器,必须进行精心的维护与保养,以便保证仪器的精度和延长仪器使用寿命。
5.1.1 使用完毕后,关闭表面光和透射光的电源,延长LED灯使用寿命。
5.1.2 仪器使用完毕后,罩上防尘罩,避免灰尘进入。
5.1.3 放置工件时,要轻拿轻放,防止划伤或击碎玻璃台面及大理石台面。
5.1.4 工作台线性导轨,Z轴升降线性导轨要定期加润滑油防止磨损和生锈,影响机台精度。
5.1.5 如果仪器需要搬动,请将工作台固定板和Z轴固定锁紧。
5.1.6 仪器各紧固件及电气接插件都已经连接牢固,可靠、客户不得自行拆卸。
5.1.7 保持仪器放置区域的温度、湿度符合要求。
5.2 客户在使用过程中,如发现有任何问题,请与本公司或代理商联络。
本公司会在最短时间内回复。
本公司工程人员未做处理前,请不要自行拆卸。
6. 仪器成套性6.1 标准配置*以上配置随客户要求不同而不同,具体配置请参见随机所附<装箱单>。
7. 售后服务7.1凡购买本公司测绘仪器的客户可以享受以下服务:7.1.1 免费专业操作培训;7.1.2 同版本软件三年内免费升级;7.1.3 仪器整机18个月超长保修。
7.1.4 终生维护。
常见问题的解决方法CNC机台常见问题与解决一、软件里不能控制马达运转:1、马达线、编码器线没和控制柜连接好,2、上位控制线没和电脑里的运动控制卡连接好。
3、马达线和编码器线接触不良,引起伺服器报警,4、运动控制卡驱动没安装好或卡坏。
5、控制柜里接线板卡线材松动接触不良。
6、控制摇杆上面的应急开关没开启。
7、运动控制卡与电脑PCI插槽接触不良。
解决办法:1、2检查线路是否连接好。
3、检查报警参数详见伺服参数表。
4、安装运动卡驱动或更换运动卡。
5、用万能表检查线路是否有短或断路。
6、打开控制摇杆上面的急停开关。
7、打开电脑机箱,取出运动控制卡用毛刷清洁金属纸及PCI插槽。
二、马达只朝一个方向运转:1、.限位开关坏了。
2、上位控制线没插好。
3、伺服参数没设置好。
解决方法:1、更换限位开关。
2、重新插好上位控制线。
重新设置伺服参数三、软件编好的程不能运行:1.坐标系没建好。
2.夹具定位(开机时没回机械原点)3.程序被破坏(因中毒或被删、重装软件)解决方法:1、重新建好坐标系。
2、按回原点按钮回系统原点。
3、重新编写程序。
四、程控光源不受控制:1、光源不通电,RS232线、电源线没插好。
2、软件里没有设置好。
解决方法:1、检查线路是否插好。
2、在软件里安装目录CONFIG文件里设置。
五、交流伺服驱动器常见故障及代码:六、直流伺服驱动器常见故障及代码:绿色LED 为电源指示灯,当驱动器接通电源时,该LED 常亮;当驱动器切断电源时,该LED 熄灭。
红色LED 为故障指示灯,当出现故障时,该指示灯以5 秒钟为周期循环闪烁;当故障被用户清除时,红色LED 常灭。
红色LED 闪烁频率为2Hz,其中LED 亮200ms,灭300ms。
红色LED在5 秒钟内闪烁次数代表不同的故障信息,具体关系如下表所示:驱动器的故障分为一般性故障和严重故障。
一般性故障包括有:跟踪误差超差保护等;严重故障包括有:过流故障、欠压故障、过压故障、缺逆相故障、编码器脱落故障等。
当驱动器出现一般性故障时,驱动器停机,提示相应故障代码。
用户只需重新使能驱动器,故障可以清除。
当驱动器出现严重故障时,驱动器将停机,并提示相应故障代码。
用户需断电,并重新上电时,故障才可以清除。
仪器操作安全章程●仪器操作员必须先通过我司的培训认可后才可对仪器进行使用;●仪器为整装产品,使用过程勿需且禁止卸载任何固定部件(可更换装置除外,如:测头);●仪器为带电工作设备,使用过程中请注意触电危险;禁止可导电液体进入电路部位;●仪器使用过程中具有可伸张的特点,请在仪器的放置位置留置足够的空间,避免仪器工作台移动过程中发生碰撞;●为了保证仪器设备在使用过程中的稳定性,请务必遵守操作规程,在设备安装调试完毕后,不得随意移动摆放位置和调整角度(因仪器已校准水平),更不能碰撞和击打;●仪器保养成分包括凡士林,工业酒精等有毒化学用品,注意避免摄入体内和眼睛等危险部位;仪器定期保养请使用手部,完毕后请用洗手液等碱性清洗液进行清洗;●自动仪器工作运动过程中禁止碰触一切运动部位(如:丝杆)及由于运动带来的空间存在变化的所有位置(如:X、Y·Z轴夹层);●手动仪器移动过程中禁止碰触一切带动部位(如:升降组)及由于移动带来的空间存在变化的所有位置(如:X、Y轴夹层);仪器工作移动过程中请注意速度,需均匀柔和,注意观察,禁止部件间剧烈碰撞伤害人体;●仪器任何部件松动或掉落请先致电告知我司,由我司授权或派员解决;注:章中的“我司”指“东莞市兆丰精密仪器有限公司”“仪器”指东莞市兆丰精密仪器有限公司生产的“影像坐标测量仪”“部件”仅指东莞市兆丰精密仪器有限公司生产的影像坐标测量仪的“出厂整机安装配件”,不包括客户自动添加的零件仪器上贴有如下标示的部位请注意操作:禁止触摸该部位接触此部位当心触电危险Video Measuring Machine-Standard Operation Procedure影像测量仪标准作业流程【A-L-HXL系列】摘要:制作目的:介绍初始化测量环境\关闭测量环境的操作程序;适用设备:【VIP自动-线性校准-3环8区&6环8区程控照明】系列;责任人:未定义,具体为设备操作人员;拟草方案:东莞市兆丰精密仪器有限公司;文件制定:东莞市兆丰精密仪器有限公司;面向对象:客户;程序:初始化测量环境…●打开影像测量仪主机防尘罩;●检查影像测量仪系统(包括影像测量仪、配套电箱、配套计算机、支撑架子)是否有异常;●接通测量仪系统外部供电电源;●开启配套计算机;●打开配套机箱电源;●打开影像仪主机电源;●暂停操作,等待15秒…●开启GOOD VISION软件(如需复位操作请复位);●调整镜头倍率(如无需要可省略);●校准比例尺(如确保比例尺对应当前倍率可省略);关闭测量环境开始…●取下被测产品;●归为工作台;●关闭GOOD VISION软件;●关闭影像仪主机电源;●关闭配套机箱电源;●关闭配套计算机电源;●切断测量仪外部供电电源;●清洁测量仪主机;●加盖影像测量仪主机防尘罩;测量系统进入休眠状态…技术参数:电压:220V±10%(AC) 50Hz温度:20±3℃湿度:65±20%要求:远离震源;注意防尘,最佳环境为1000级以上无尘车间;人员培训,合格上岗;注意操作,避免安全事故;此面增加“全自动CNC系列控制箱布线图”(用A3纸打印)此页增加“全自动CNC系列线路原理图”(用A3纸打印)。
