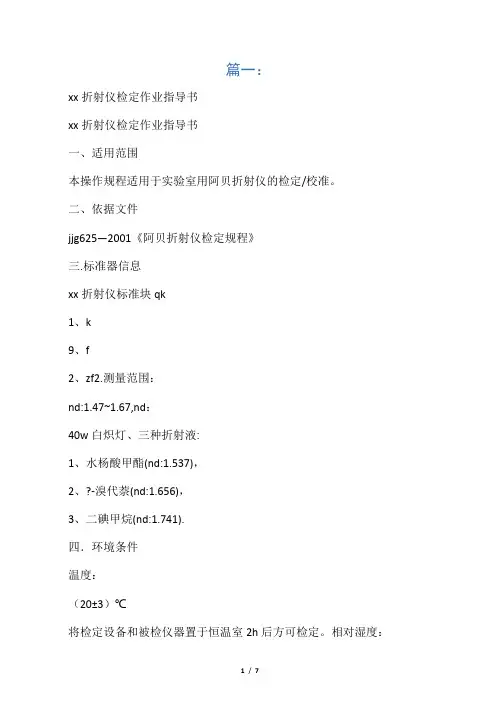

篇一：阿贝折射仪检定作业指导书
阿贝折射仪检定作业指导书
一、适用范围
本操作规程适用于实验室用阿贝折射仪的检定/校准。
二、依据文件
jjg625—2001《阿贝折射仪检定规程》
三. 标准器信息
阿贝折射仪标准块qk1、k9、f2、zf2.测量范围：nd:1.47~1.67,nd：
40w白炽灯、三种折射液:1、水杨酸甲酯(nd:1.537)，2、?-溴代萘(nd:1.656)，3、二碘甲烷(nd:1.741).
四．环境条件
温度：（20±3）℃
将检定设备和被检仪器置于恒温室2h后方可检定。相对湿度：<85%
五、操作方法
5.1 对被检阿贝折射仪进行外观检查，并记录；
5.2 仪器的传动部分应灵活稳定，无卡滞和松动现象；
5.3 光学零件应清洁，胶合良好；读数部分的数字、刻线应清晰完整；光学系统成像清晰，视场内亮度均匀；
5.4仪器调整将仪器所配的工作样块和阿贝折射仪标准块用无水酒精和乙醚混合液擦洗干净，用擦镜纸轻轻吸干其表面液体。松开锁钮，开启辅助棱镜，使其磨砂的斜面处于水平位置，用滴管滴加少量无水酒精和乙醚混合液清洗折射棱镜抛光面，促使难挥发的玷污物逸走，用滴管时注意勿使管尖碰撞镜面。必要时可用擦镜纸轻轻吸干镜面，但切勿用滤纸。待镜面干燥后，在折射棱镜抛光面上加人折射率为1.537的水杨酸甲酯。将工作样块贴在折射棱镜抛光面上，使其紧贴无气泡，旋转读数手轮，使刻度盘标尺上的示值为最小，然后调节反射镜，使入射光进入棱镜组，同时从测量望远镜中观察，使视场最亮。调节目镜，使视场准丝最清晰。旋转读数手轮，使刻度盘标尺上的示值逐渐增大，直至观察到视场中出现彩色光带或黑白临界线为止。旋转色散棱镜手轮，消除视场色散，使视场内呈现一个清晰的明暗临界线。当读数视场指示于工作样块的折射率实际值时，视场内明暗分界线应落在十字线交点。若有偏差则用工具微量调整示值螺钉，使分界线移动在十字线交点，然后再进行测量，重复调整直到测量值符合工作样块的实际值为止。
5.5 阿米西棱镜引起的折射率测量变动量
钠光照明，用蒸馏水为试样，旋转色散棱镜手轮一圈，当转动色散棱镜手轮时，视场中的明暗分界线会上下移动，测出明暗分界线最低点和最高点折射率(nd)值之差，重复测量至少3次取平均，即为阿米
西棱镜引起的折射率测量变动量的最大值。
5.6 折射率(nd)测量示值误差白光照明，用四种标准块和相应的折射液，分别进行测量。每种标准块在两个消色散位置上，各取一次折射率读数，重复测量4次，得8个折射率测得值，再取平均值，即得该标准块的折射率测量值(nd)，该测量值与标准块的折射率标准值之差，即为对该标准块折射率测量的示值误差；
5.7 折射率测量重复性
利用3.6中所得数据，分别按式计算4种标准块的实验标准差；
5.8 平均色散(nf-nc)测量示值误差
白光照明，用4种标准块和相应的折射液，分别进行测量。每种标准块在两个消色位置上各测量一次，重复测量4次，得8个色散刻度圈读数z测得值，再取平均值，即得z测量值。
根据该标准块的折射率测量值(nd)和z测量值，用附在仪器使用说明书后的色散表，查出相应的参数值a、b 和σ，计算出该标准块的平均色散(nf-nc)的测量值，
该测量值与标准块平均色散的标准值之差，即为对该标准块平均色散测量的示值误差。
6 质量记录
6.1 阿贝折射仪检定记录。篇二：阿贝折光仪说明书
阿贝折光仪作业指导书
1目的
建立bm-2waj型阿贝折光仪使用标准作业指导书。 2适用范围
本规程bm-2waj型阿贝折光仪适用于的操作。
3责任人
使用者
4内容
4.1准备工作
4.1.1在开始测定之前，必须用蒸馏水或用标准试样校对读数。如用标准试样则在折射棱镜的抛光面加1-2滴溴代萘，再贴上标准试样的抛光面，当读数视场指示于标准试样上之值时，观察望远镜内明暗分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转校正螺钉，带动物镜偏摆，使分界线象位移至十字线中心。通过反复地观察与校正，使示值的起始误差降至最小（包括操作者的瞄准误差）。校正完毕后，在以后的测定过程中不允许随意再动此部位。
4.1.2如果在日常测量工作中，对所测的折射率示值有怀疑时，可按上述方法用标准试样进行检验，是否有起始误差，并进行校正。
4.1.3每次测定工作之前及进行示值校准时必须将光棱镜的毛面，折射镜的抛光面及标准试样的抛光面，用无水酒精与乙醚（3:7）的混合液和脱脂棉花轻擦干净，以免留有其他物质，影响成像清晰度和测量精度。
4.2测量
4.2.1测定透明、半透明液体
将被测液体用干净滴管滴加在折射棱镜表面，并将进光棱镜盖上，用手轮将锁紧手轮锁紧，要求液层均匀，充满视场，无气泡。打开遮光面板，合上反射镜调节目镜视度，使十字线成像清晰，此时旋转手柄并在目镜视场中找到明暗分界线的位置，再旋转色散调节手柄使分界线不带任何彩色，微调折射率刻度调节手轮，使分界线位于十字线的中心，再适当转动照明刻度盘聚光镜，此时目镜视场下方显示的示值即为被测液体的折射率。4.2.2测定透明固体被测液体上需有一个平整的抛光面。把进光镜打开，在折射棱镜的抛光面上加1-2滴溴代萘，并将被测物体的抛光面擦干净放上去，使其接触良好时，便可在目镜视场上寻找分界线，瞄准和读数的操作方法同4.2.1所述。
4.2.3测定半透明固体
被测液体上也需有一个平整的抛光面，测量时将固体的抛光面用溴代萘粘在折射棱镜上，打开反射镜并调整角度利用反射光束测量，具体方法同上。
4.2.4测量蔗糖内糖量浓度
操作与测量液体折射率时相同，此时读数可直接从视场中示值上半部读出，即为蔗糖溶液含糖量浓度的百分数。
4.2.5测定平均色散值
基本操作方法与测量折射率时相同，只是以两点不同方向转动色散调节手轮时，使视场中明暗分界线无彩色为止，此时需记下每次在色散值刻度圈上指示的刻度值z，取其平均值，在记下其折射率nd。根据折射率nd值，在阿贝折射仪色散表的同一横行中找出a和b值（若nd在表中二数值中间时用内插法求得）。再根据z值在表中查出相对
