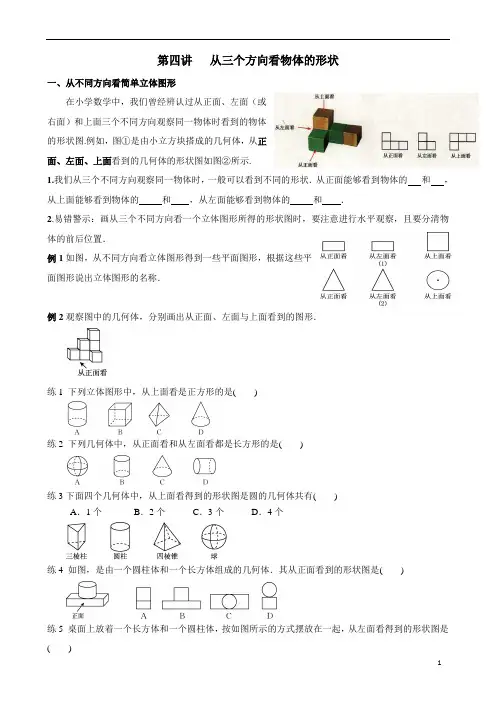

练习: 根据三视图想 像物体的形状。
圆柱
圆台
手电筒
从左向右看
圆柱
正六棱柱
螺丝杆
从左向右看
圆柱
四棱柱
螺丝杆
从左向右看
圆柱
半圆球
螺丝钉
从左向右看
圆柱
圆台
圆柱
热水瓶
从上向下看
N
S
前后看 从上向下看
左右看
马蹄形磁铁
例2. 图中几何体的主视图是（
）
例3. 将图所示的一个直角三角形ABC（∠C＝ 90°）绕斜边AB旋转一周，所得到的几何体的 正视图是下面四个图形中的_____________（只 填序号）
B. 21m2 D. 34m2
www.aaaxk.com
例7. 图10是一块带有圆形空洞和方形 空洞的小木板，则下列物体中既可以堵 住圆形空洞，又可以堵住方形空洞的是 （ ）
2
3
5
2
4
D A
B
C
小 结
三视图 正视图——从正面看到的图 侧视图——从左面看到的图 俯视图——从上面看到的图 画物体的三视图时,要符合如下原则: 位置：正视图 侧视图 俯视图 大小：长对正,高平齐,宽相等. 挑战“自我”,提高画三视图的能力.
正视图方向
ቤተ መጻሕፍቲ ባይዱ
正视图
侧视图
要求：俯视图安排在正视图的正下方， 侧视图安排在正视图的正右方。 俯视图
www.3edu.net
下面各图中物体形状分另可以看成什么样的几何体?
圆柱
圆锥
球
从正面,侧面,上面看这些几何体,它们的形状各是 什么样的? 正面看:长方体 等腰三角形 圆 侧面看:长方体 等腰三角形 圆 上面看: 圆 圆 圆 你能画出各物体的三视图吗?
六棱锥 小结：若相邻的两平面的相 交，表面的交线是它们的分 界线，在三视图中，分界线 和可见轮廓线都用实线画出。
简单组合体的三视图
例3：画出下面几何体的三视图。
简单组合体的三视图
正视图 侧视图
俯视图
注意：不可见的轮廓线，用虚线画出。
简单组合体的三视图
简单组合体的三视图
正视图 侧视图
俯视图
四棱锥
从上面看到的图
从左边看到的图

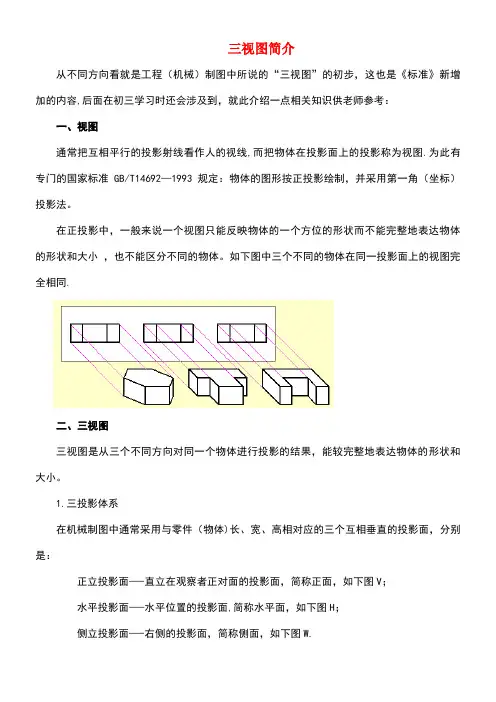

三视图：我们从不同的 方向观察同一物体时， 可能看到不同的图形。 其中，把从正面看到的 图叫做正视图，从左面 看到的图叫做侧视图， 从上面看到的图叫做俯 视图。三者统称三视图。
从正面看到的图
正视图
侧视图
俯视图
俯视图方向 侧视图方向
高平齐, 高
正视图
长
侧视图
正视图方向
圆柱,圆锥三视图
正视图 侧视图 正视图 侧视图
· 俯视图 俯视图
老师提示:画锥体的三视图要注意！
球的三视图
正视图 侧视图
俯视图
老师提示:画三视图要认真准确
何画练 体出 的下习 三列一 视基： 图本 几 长方体 圆台 六棱锥
长方体
正视图
侧视图
长方体
俯视图
圆台
正视图
侧视图
俯视图
圆台
六棱锥的三视图
宽
宽相等.
俯视图
长对正,
画 一 个 物 体 的 三视图时 , 正视图 ,侧视图,俯视图 所画的位置如图 所示 , 且要符合如 下原则:
俯视图方向 侧视图方向
三视图的作图步骤
1.确定正视图方向 2.布置视图
3.先画出能反映物体真实形状 的一个视图(一般为正视图）
4.运用 长对正、高平齐、宽相等 1 原则画出其它视图 5.检查
www.3edu.net
圆台
体验三视 图的作法
俯
左
圆台
六棱柱
体验三视 图的作法
俯
左
六棱柱
练一练： 画出左图 的三视图 请同学 自己做
先布局定作图基准，从俯视图 开始画起，后画主、左视图。
请同学 自己做
先布局定作图基准，从俯视图 开始画起，后画主、左视图。
Φ
Φ
三通水管
图1 图2 如果要做一个水管的三叉接头，工人事先 看到的不是图1，而是图2，然后根据这三 个图形制造出水管接头.
例4. 图5是由一些相同的小正方体构 成的几何体的三视图。这些相同的小 正方体的个数是（ ）
A.4个 C. 6个
B. 5个 D. 7个
例6. 一个画家有14个边长为1m的正 方体，他在地面上把它们摆成如图8 所示的形式，然后他把露出的表面都 涂上颜色，那么被涂上颜色的总面积 为（ ）
A. 19m2 C. 33m2
