钻孔桩工程量自动计算表

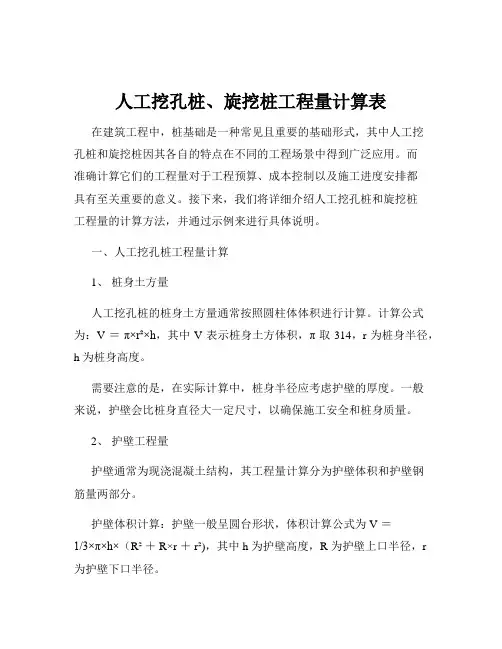

人工挖孔桩、旋挖桩工程量计算表在建筑工程中，桩基础是一种常见且重要的基础形式，其中人工挖孔桩和旋挖桩因其各自的特点在不同的工程场景中得到广泛应用。

而准确计算它们的工程量对于工程预算、成本控制以及施工进度安排都具有至关重要的意义。

接下来，我们将详细介绍人工挖孔桩和旋挖桩工程量的计算方法，并通过示例来进行具体说明。

一、人工挖孔桩工程量计算1、桩身土方量人工挖孔桩的桩身土方量通常按照圆柱体体积进行计算。

计算公式为：V ＝π×r²×h，其中 V 表示桩身土方体积，π 取 314，r 为桩身半径，h 为桩身高度。

需要注意的是，在实际计算中，桩身半径应考虑护壁的厚度。

一般来说，护壁会比桩身直径大一定尺寸，以确保施工安全和桩身质量。

2、护壁工程量护壁通常为现浇混凝土结构，其工程量计算分为护壁体积和护壁钢筋量两部分。

护壁体积计算：护壁一般呈圆台形状，体积计算公式为 V ＝1/3×π×h×（R²＋ R×r ＋ r²)，其中 h 为护壁高度，R 为护壁上口半径，r 为护壁下口半径。

护壁钢筋量计算：根据设计图纸确定钢筋的规格、间距和长度，然后计算钢筋的总长度和重量。

3、桩芯混凝土量桩芯混凝土量的计算方法与桩身土方量类似，只是将土的体积替换为混凝土的体积。

即：V ＝π×r²×h，其中 r 为桩芯半径，h 为桩芯高度。

4、扩大头工程量如果人工挖孔桩设计有扩大头，其工程量的计算相对复杂一些。

扩大头一般呈圆台或圆锥形状，体积计算公式分别为：圆台形：V ＝1/3×π×h×（R²＋ R×r ＋ r²)圆锥形：V ＝1/3×π×r²×h其中，h 为扩大头高度，R 为扩大头上口半径，r 为扩大头下口半径。

二、旋挖桩工程量计算1、桩身混凝土量旋挖桩桩身混凝土量的计算同样按照圆柱体体积计算，公式为：V＝π×r²×h。

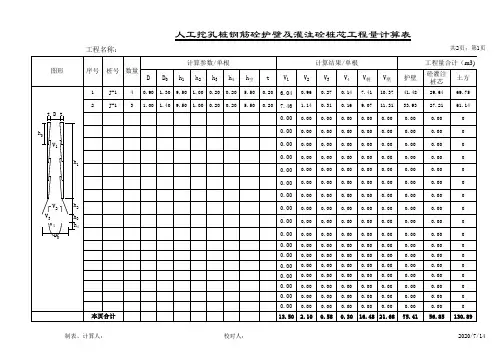

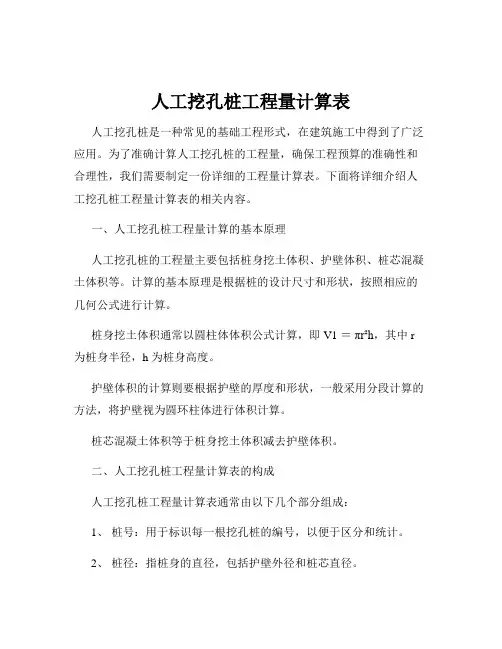

人工挖孔桩工程量计算表人工挖孔桩是一种常见的基础工程形式，在建筑施工中得到了广泛应用。

为了准确计算人工挖孔桩的工程量，确保工程预算的准确性和合理性，我们需要制定一份详细的工程量计算表。

下面将详细介绍人工挖孔桩工程量计算表的相关内容。

一、人工挖孔桩工程量计算的基本原理人工挖孔桩的工程量主要包括桩身挖土体积、护壁体积、桩芯混凝土体积等。

计算的基本原理是根据桩的设计尺寸和形状，按照相应的几何公式进行计算。

桩身挖土体积通常以圆柱体体积公式计算，即 V1 ＝πr²h，其中 r 为桩身半径，h 为桩身高度。

护壁体积的计算则要根据护壁的厚度和形状，一般采用分段计算的方法，将护壁视为圆环柱体进行体积计算。

桩芯混凝土体积等于桩身挖土体积减去护壁体积。

二、人工挖孔桩工程量计算表的构成人工挖孔桩工程量计算表通常由以下几个部分组成：1、桩号：用于标识每一根挖孔桩的编号，以便于区分和统计。

2、桩径：指桩身的直径，包括护壁外径和桩芯直径。

3、桩长：从桩顶到桩底的垂直距离。

4、护壁厚度：护壁的平均厚度。

5、桩身挖土体积：根据前面提到的公式计算得出。

6、护壁体积：分段计算后累加得到。

7、桩芯混凝土体积：通过桩身挖土体积减去护壁体积得出。

8、备注：用于记录一些特殊情况或需要说明的事项。

三、计算示例为了更清楚地说明人工挖孔桩工程量的计算方法，下面以一个具体的例子进行演示。

假设某人工挖孔桩的桩号为 ZH1，桩径为 10 米（护壁外径 12 米，桩芯直径 08 米），桩长为 10 米，护壁厚度为 01 米。

首先计算桩身挖土体积：桩身半径 r ＝ 06 米（护壁外径的一半）桩身挖土体积 V1 ＝ 314 × 06² × 10 ＝ 11304 立方米然后计算护壁体积：护壁内半径 r1 ＝ 05 米（桩芯半径）第一段护壁高度假设为 1 米，则第一段护壁体积 V21 ＝ 314 ×（06²05²) × 1 ＝ 03454 立方米第二段护壁高度也假设为 1 米，则第二段护壁体积 V22 同样为03454 立方米以此类推，计算出所有护壁的体积并累加。

工程量计算表使用说明：表中【计算公式】列输入计算过程，但计算结果自动在【数量】列显示，此功能支持计算粘贴。

注意:*文档打开时提示是否使用宏，要选择是*。

使用时不要将【数量】列的单元格内自动计算表达公式“=IF(ISERROR(JS),"",ROUND(JS,2))”删除，否则就不可以用了。

表达式中的2为小数点保留位数，可根据需要调整位数如0，1，3等。

工程量计算表使用说明：表中【计算公式】列输入计算过程，但计算结果自动在【数量】列显示，此功能支持计算粘贴。

注意:*文档打开时提示是否使用宏，要选择是*。

使用时不要将【数量】列的单元格内自动计算表达公式“=IF(ISERROR(JS),"",ROUND(JS,2))”删除，否则就不可以用了。

表达式中的2为小数点保留位数，可根据需要调整位数如0，1，3等。

工程量计算表使用说明：表中【计算公式】列输入计算过程，但计算结果自动在【数量】列显示，此功能支持计算粘贴。

注意:*文档打开时提示是否使用宏，要选择是*。

使用时不要将【数量】列的单元格内自动计算表达公式“=IF(ISERROR(JS),"",ROUND(JS,2))”删除，否则就不可以用了。

表达式中的2为小数点保留位数，可根据需要调整位数如0，1，3等。

工程量计算表使用说明：表中【计算公式】列输入计算过程，但计算结果自动在【数量】列显示，此功能支持计算粘贴。

注意:*文档打开时提示是否使用宏，要选择是*。

使用时不要将【数量】列的单元格内自动计算表达公式“=IF(ISERROR(JS),"",ROUND(JS,2))”删除，否则就不可以用了。

表达式中的2为小数点保留位数，可根据需要调整位数如0，1，3等。

工程量计算表使用说明：表中【计算公式】列输入计算过程，但计算结果自动在【数量】列显示，此功能支持计算粘贴。

注意:*文档打开时提示是否使用宏，要选择是*。
