JGC/NJGC 型称重式给煤机( JGC/NJGC WEIGHING COALFEEDER)使用说明书（INSTALLATION, OPERATION ANDMAINTENANCEINSTRUCTIONS ）徐州三原电力测控技术有限公司XUZHOU SANYUAN ELECTRIC M&C TECHNOLOGY CO.,LTD.REV 0604前言正确地掌握本设备的组成、原理、安装、操作及维护的方法对于安全可靠地使用设备是非常必要的。

使用者应当仔细地阅读本说明书并熟练掌握其操作与维护步骤，如有任何疑问，均可通过与本公司服务部门的联系，您出现的问题将很快得到解决。

公司服务部门配备有专业的工程师来回答您的问题，同时也会提供优良的服务，来协助设备的安装、调试工作。

本说明书仅提供设备的通用说明，本公司保留对于产品的性能结构进行改进和优化的权利，如有变化，恕不另行通知。

徐州三原电力测控技术有限公司XUZHOU SANYUAN ELECTRIC M&C TECHNOLOGY CO.,LTD.铜山经济开发区天津路西，中国 . 徐州徐州三原电力测控技术有限公司XUZHOU SANYUAN ELECTRIC M&C TECHNOLOGYCO.,LTD.目录一、 JGC/NJGC型称重式全封闭给煤机概述--------------------11、系统主要特点-------------------------------------------22、型号说明-----------------------------------------------33、工作原理-----------------------------------------------44、设备组成-----------------------------------------------45、主要技术参数-------------------------------------------6二、工作环境要求┄┄┄┄┄┄┄┄--------------------------7三、设备安装┄┄┄┄┄┄┄┄┄----------------------------81．给煤机的场地设计-------------------------------------82．给煤机的安装-----------------------------------------93．电气及仪表的安装------------------------------------10四、给煤机的试运转及调试┄┄┄┄┄-----┄┄┄┄----------11五、给煤机的操作┄┄┄┄┄---------------------------┄┄12六、维护┄┄┄┄┄┄┄┄┄┄┄┄-------------------------131、日常检查--------------------------------------------142、每周一次的检查--------------------------------------143、每半年的检查----------------------------------------144、胶带的更换------------------------------------------155、常见故障分析----------------------------------------16七、备件┄┄┄┄┄┄┄┄┄┄┄┄-------------------------17八、订货须知┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄---------------17九、产品出厂随机资料┄┄┄┄┄┄┄┄┄┄┄┄--------┄┄-18。

活化振动给煤机

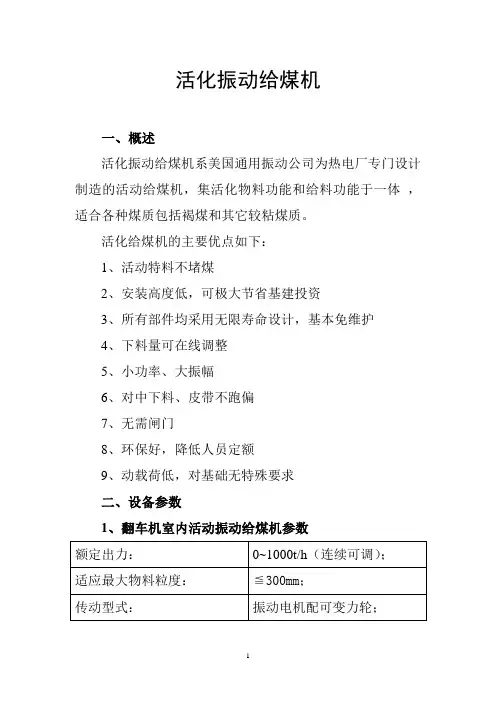

一、概述
活化振动给煤机系美国通用振动公司为热电厂专门设计制造的活动给煤机，集活化物料功能和给料功能于一体，适合各种煤质包括褐煤和其它较粘煤质。

活化给煤机的主要优点如下：
1、活动特料不堵煤
2、安装高度低，可极大节省基建投资
3、所有部件均采用无限寿命设计，基本免维护
4、下料量可在线调整
5、小功率、大振幅
6、对中下料、皮带不跑偏
7、无需闸门
8、环保好，降低人员定额
9、动载荷低，对基础无特殊要求
二、设备参数
1、翻车机室内活动振动给煤机参数
2、圆堆煤场下部活化给煤机参数
三、故障排除。

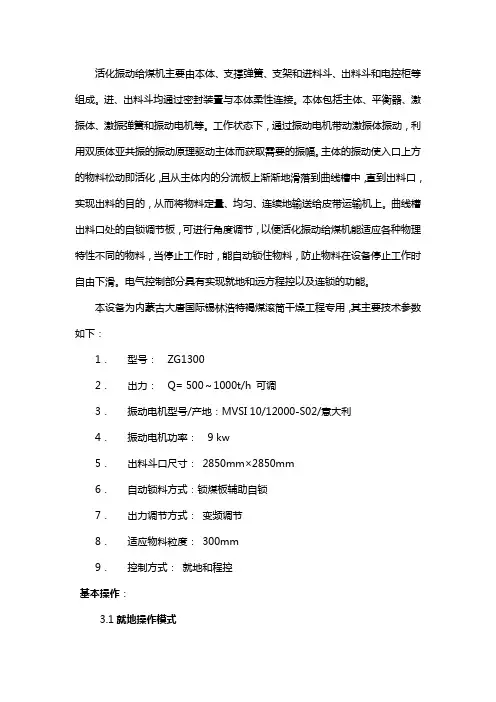

活化振动给煤机主要由本体、支撑弹簧、支架和进料斗、出料斗和电控柜等组成。

进、出料斗均通过密封装置与本体柔性连接。

本体包括主体、平衡器、激振体、激振弹簧和振动电机等。

工作状态下，通过振动电机带动激振体振动，利用双质体亚共振的振动原理驱动主体而获取需要的振幅。

主体的振动使入口上方的物料松动即活化，且从主体内的分流板上渐渐地滑落到曲线槽中，直到出料口，实现出料的目的，从而将物料定量、均匀、连续地输送给皮带运输机上。

曲线槽出料口处的自锁调节板，可进行角度调节，以便活化振动给煤机能适应各种物理特性不同的物料，当停止工作时，能自动锁住物料，防止物料在设备停止工作时自由下滑。

电气控制部分具有实现就地和远方程控以及连锁的功能。

本设备为内蒙古大唐国际锡林浩特褐煤滚筒干燥工程专用，其主要技术参数如下：1．型号： ZG13002．出力： Q= 500～1000t/h 可调3．振动电机型号/产地：MVSI 10/12000-S02/意大利4．振动电机功率： 9 kw5．出料斗口尺寸： 2850mm×2850mm6．自动锁料方式：锁煤板辅助自锁7．出力调节方式：变频调节8．适应物料粒度： 300mm9．控制方式：就地和程控基本操作：3.1就地操作模式3.1.1 活化振动给煤机的电气控制操作分为就地操作与程控操作，需要注意的是，无论就地还是程控操作，一定要是在面板上指示的控制源为外部控制，以ABB的ACS550为例，按LOC/REM键一次，使显示屏上显示为REM，方能进行就地或者程控操作。

3.1.2 就地操作是直接从控制柜面板上对活化振动给煤机进行操作：首先扭动选择开关，使其指示为就地状态，这时就地指示会亮（带灯旋纽的指示灯即为就地指示灯），然后按下绿色带灯按纽“变频器上电”，则此时柜内接触器吸合，变频器电源接通，输出继电器1（ready）接通，“变频器上电”按纽绿色指示灯亮，频率表上显示“0”。

稍等片刻；3.1.3 按绿色按纽“振动运行”则可以让变频器启动振动电机，输出继电器2接通，“振动运行”指示灯亮，这时频率表上显示频率从“0”一直升到当前工作频率（由电位器决定），然后稳定在这个频率，活化振动给料机开始工作，这就完成了给料机的启动‘3.1.4 需要调整振动频率时，就旋转面板上的电位器，随着电位器的动作，频率计上的指示值会发生线形变化，达到预定频率时，停止旋转；3.1.5停止工作时，首先按下红色按纽“振动停止”，则“振动运行”指示灯灭，活化振动给料机停止运行，然后再按下“变频器断电”按纽，则“变频器上电”指示灯灭，这样就安全停下了；应注意的是：一定要先按停“振动停止”，然后才能按“变频器断电”。

给煤机使用说明书目录封面 (I)目录 (II)1. 概述 (53)2. 给煤机结构 (53)3. 控制系统 (56)3.1 就地显示器/键盘 (56)3.2 给煤率的测量和控制电路 (58)3.3 典型操作步骤 (60)4. 故障诊断 (61)4.1诊断指示灯 (61)4.1.1 ALRM报警 (61)4.1.2 TRIP停机 (61)4.1.3 VOLUMETRIC容积式运行 (61)4.1.4 MAINTENANCE维修 (62)4.2故障检查 (62)4.3故障码 (63)4.4自检查总结 (64)1. 概述CS2024型给煤机是上海发电设备成套设计研究所，上海新拓电力设备有限公司研发生产的一种带有微机控制的电子称量及自动调速装置的带式给料机，可以将煤块精确输送到磨煤机，并具有自动调节和控制的功能。

机器用于自动控制程度高的火力发电厂，是正压和负压运行燃煤锅炉的重要辅助设备。

2. 给煤机结构给煤机由机座，给料皮带机构，链式清理刮板机构,称重机构，堵煤及断煤信号装置，润滑及电气管路及微机控制柜等组成。

2.1 机座由机体，进料口和排料端门，侧门和照明灯等组成。

机体为一密封的焊接壳体，能承受0.34Mpa的爆炸压力，符合美国防火协会规范（NFPA Code,B5F）的要求。

机体的进料口处设有导向板和挡板，使煤进入机器后能在皮带上引成一定断面的煤流，所有能与煤接触的部分，均以不锈钢制成。

进料口排料端门体用螺钉紧密压紧于机体上，以保持密封。

门体可以选用向左或向右开启。

在所有门上，均设有观察窗，在窗内装有喷头，当窗孔内侧积有煤灰时，可以通过喷头用压缩空气或水予以清洗。

具有密封结构的照明灯，供观察机器内部运行情况时照明使用。

2.2 给料皮带机构由电动机、减速机、皮带驱动辊筒，张紧辊筒，张力辊筒，皮带支撑板皮带张紧装置以及给料胶带等组成。

给料胶带带有边缘，并在内侧中间有凸筋，各辊筒中有相应的凹槽，使胶带能很好地导向。

YTZDSB12给煤机操作手册1 设备分配表2 给煤机调试2.1按键说明：2.1.1 RUN：运行按钮。

2.1.2 PAR：设定参数时复位用，参数地址寻找。

2.1.3 ZERO：设定零点时用2.1.4 SPAN：设定量程时用2.1.5 DISPLAY：显示切换2.1.6 REAST：总复位，可以将测试累计值清零。

2.1.7 CLEAR：取消2.1.8 ENT：确认2.1.9M/A：手动/自动切换，远方自控时要设为自动。

2.2显示说明2.2.1 SP：外部自动时对仪表的设臵参数，是个绝对值，吨/小时，如果手动仪表设臵此值是额定值的百分数2.2.2 OP：是仪表对变频器的输出值，是个%数。

2.2.3 P918：速度传感器的值，8-50HZ对应70-200，用万用表测定：停止2.3压力传感器测试：通电后，按两次PAR键再输入940，显示940-1有3.5MV 左右输出。

如果是负值，说明接线反。

按上箭头可以阅览P940-2参数，同上操作，检测另一传感器。

2.4启动皮带电机：检查电机、减速机声音是否正常，转向接反可能会使皮带不转。

由专业技术人员检测皮带运行是否正常。

检查跑偏方法：在皮带压轴上做一记号，皮带旋转一周后标记依然再此，即通过。

否则调整皮带后部两长轴。

2.5设定参数2.5.1P015设定：按PAR—进入015—ENT—ENT—进入P690--ENT—解锁显示E，选定2（自动设臵）--ENT—进入P691—设为331MM—ENT—P692—设为1000—ENT —自动回到P015并显示参数“脉冲/M”=961.66注：屏幕显示“V”是不可改动参数，按ENT解锁后屏幕显示“E”，参数可更改。

2.5.2设臵参数P201-2时必须先设臵P400-12.5.3测试载荷：标定辊重量/传感器至一侧托辊间距，一般为0.42.5.4零点标定：开关于就地手动状态启动皮带机。

设臵仪表M/A选择为M ，P367预设一5开头的任意6位数，然后按ZERO—ENT—ENT，则自动开始设臵零点。

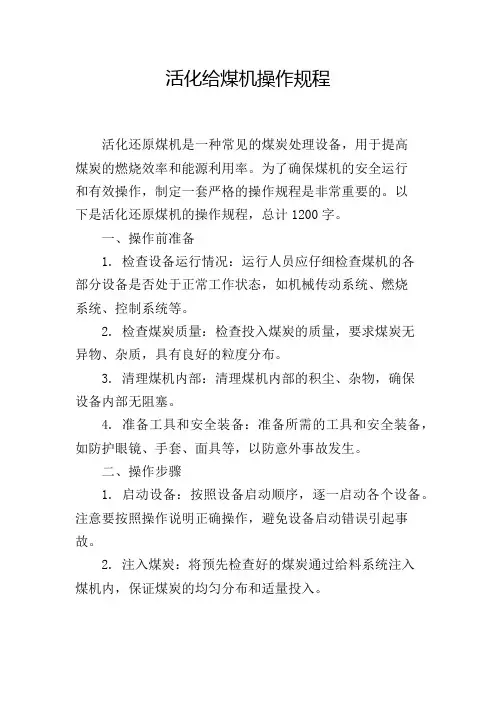

活化给煤机操作规程活化还原煤机是一种常见的煤炭处理设备，用于提高煤炭的燃烧效率和能源利用率。

为了确保煤机的安全运行和有效操作，制定一套严格的操作规程是非常重要的。

以下是活化还原煤机的操作规程，总计1200字。

一、操作前准备1. 检查设备运行情况：运行人员应仔细检查煤机的各部分设备是否处于正常工作状态，如机械传动系统、燃烧系统、控制系统等。

2. 检查煤炭质量：检查投入煤炭的质量，要求煤炭无异物、杂质，具有良好的粒度分布。

3. 清理煤机内部：清理煤机内部的积尘、杂物，确保设备内部无阻塞。

4. 准备工具和安全装备：准备所需的工具和安全装备，如防护眼镜、手套、面具等，以防意外事故发生。

二、操作步骤1. 启动设备：按照设备启动顺序，逐一启动各个设备。

注意要按照操作说明正确操作，避免设备启动错误引起事故。

2. 注入煤炭：将预先检查好的煤炭通过给料系统注入煤机内，保证煤炭的均匀分布和适量投入。

3. 调节参数：根据煤炭性质和处理要求，调节煤炭供给速度、温度、压力等参数，确保设备正常运行，达到预期效果。

4. 监测指标：密切关注设备的各种监测指标，如煤炭温度、氧气含量、产气量等，及时调整操作参数，保持设备运行稳定。

5. 管理灰渣：及时清理和处理煤机产生的灰渣，防止积存过多影响设备运行，并确保灰渣的处理符合环境保护要求。

6. 环境控制：根据现场的环境要求，合理控制煤机的产气量和煤炭燃烧效率，减少对环境的污染。

7. 定期维护：按照设备维护保养手册规定，定期对煤机进行维护和保养，确保设备的正常运行和使用寿命。

8. 停机操作：当需要停机时，按照停机操作规定逐一关闭设备，并进行设备清理、检查和防潮防尘处理。

三、安全注意事项1. 操作人员应经过专业培训，熟悉煤机的工作原理、操作规程和安全注意事项。

2. 严格遵守操作规程，不得擅自更改设备运行参数和操作方式。

3. 在操作过程中要保持设备周围的通风良好，避免煤尘积聚引发火灾。

4. 煤炭的投入速度和量应逐渐增加，避免一次性投入过多导致设备过载运行。

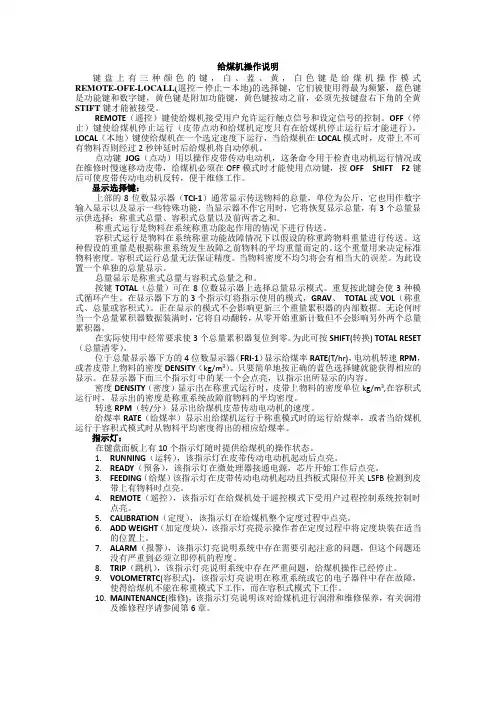

给煤机操作说明键盘上有三种颜色的键，白、蓝、黄，白色键是给煤机操作模式REMOTE-OFE-LOCALL(遥控－停止－本地)的选择键，它们被使用得最为频繁，蓝色键是功能键和数字键，黄色键是附加功能键，黄色键按动之前，必须先按键盘右下角的全黄STIFT键才能被接受。
