液压支架工专业技术培训讲义全
- 格式:doc
- 大小:132.50 KB
- 文档页数:82

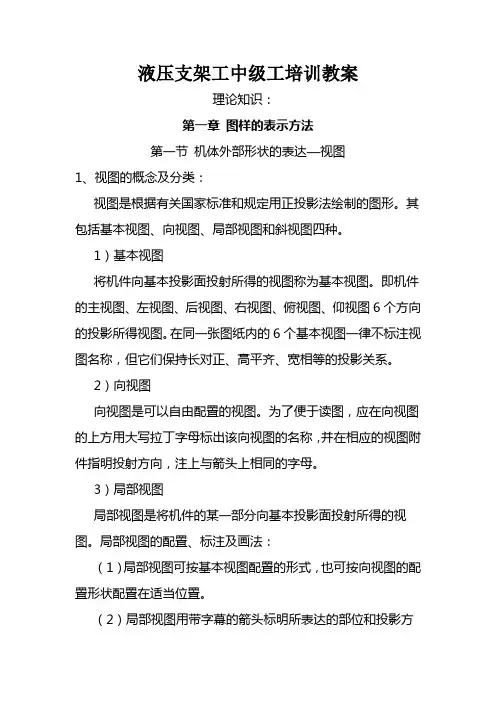

液压支架工中级工培训教案理论知识:第一章图样的表示方法第一节机体外部形状的表达—视图1、视图的概念及分类:视图是根据有关国家标准和规定用正投影法绘制的图形。
其包括基本视图、向视图、局部视图和斜视图四种。
1)基本视图将机件向基本投影面投射所得的视图称为基本视图。
即机件的主视图、左视图、后视图、右视图、俯视图、仰视图6个方向的投影所得视图。
在同一张图纸内的6个基本视图一律不标注视图名称,但它们保持长对正、高平齐、宽相等的投影关系。
2)向视图向视图是可以自由配臵的视图。
为了便于读图,应在向视图的上方用大写拉丁字母标出该向视图的名称,并在相应的视图附件指明投射方向,注上与箭头上相同的字母。
3)局部视图局部视图是将机件的某一部分向基本投影面投射所得的视图。
局部视图的配臵、标注及画法:(1)局部视图可按基本视图配臵的形式,也可按向视图的配臵形状配臵在适当位臵。
(2)局部视图用带字幕的箭头标明所表达的部位和投影方向,并在局部视图的上方标注相应的字母。
当局部视图投影关系配臵,中间又没有其他视图时,可省略标注。
(3)局部视图的裂隙边界用波浪线或双折线表示,但当所表示的局部结构是完整的,其图形的外轮廓线呈封闭时,波浪线可省略不画。
(4)对称机件的视图可只画1/2或1/4,并在对称中心线的两端画两条与其垂直的平行细实线,这种简化画法是局部视图的一种特殊的画法,即用细点线代替波浪线作为裂隙边界线。
4)斜视图将机体向不平行于基本投影面的平面投射所得的视图称为斜视图。
斜视图的配臵、标注及画法:(1)斜视图通常按向视图的配臵形式配臵并标注,即在斜视图上方用字母标出视图的名称,在相应的视图附近用带有同样字母的箭头指明投射方向。
(2)必要时,允许将斜视图旋转配臵并加注旋转符号。
符号为半圆形,半径等于字体高度。
表示该视图名称的字母应靠近旋转符号的箭头端,也允许在字母后注出旋转角度。
第二节机体外部形状的表达—剖视图1、剖视图的形成假想用剖切面剖开机件,将处在观察者与剖切面之间的部分移去而将其余部分向投影面投射所得的图形称为剖视图,简称剖视图的形成过程。

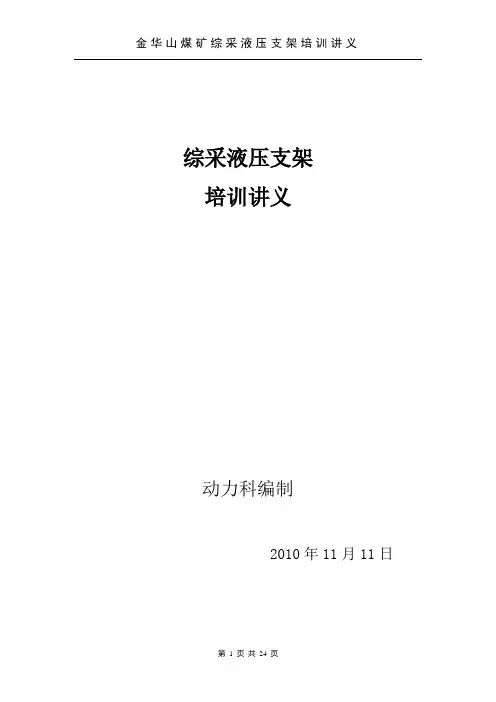

综采液压支架培训讲义动力科编制2010年11月11日目录第一讲液压支架的概述(一课时) (3)第二讲液压支架的主要结构及其作用(一课时) (4)第三讲液压支架的操作与维护(二课时) (10)第四讲液压支架工的工作要求(一课时) (16)第五讲液压支架工安全操作规程(一课时) (18)第一讲液压支架的概述ZY2800/13/28型液压支架是在认真总结国内外综采结束成果,分析研究各种掩护式支架特点和使用经验的基础上而开发出的轻型掩护式液压支架。
该支架的显著特点是:结构简单、重量轻;通过优化设计,改善了支架的受力状况,提高了支架的使用寿命。
一、支架的使用条件1、用于单一煤层开采工作面;2、使用工作面采高范围为1.5~2.6M;3、作用于每层支架上的顶板压力部能超过2800KN;4、适应煤层倾角不大于20°,大于加防倒防滑装置。
二、支架的主要配套设施采煤机:MG200/468-WD采煤机刮板输送机:SGZ630/364转载机:SZB730/75三、型号含义Z——液压支架;Y——掩护式;2800——工作阻力为2800KN;13——支架最小高度为1300mm;28——支架最大高度为2800mm。
四、组成及其作用Y2800/13/28液压支架主要由金属结构件、液压元件两大部分组成。
金属结构件有:伸缩梁、顶梁、掩护梁、前后连杆、底座、推移杆、以及侧护板等。
液压元件要有:立柱、各种千斤顶、液压控制元件(主控阀、单向阀、安全阀等)、液压辅助元件(胶管、弯头、三通等)以及随动喷雾降尘装置等。
第二讲液压支架的主要结构及其作用一、顶梁顶梁机构直接与顶板接触,支撑顶板,式支架的主要承载部件之一,其主要作用包括:1、承接顶板岩石的载荷;2、反复支撑顶板,可对比较坚硬的顶板其破碎作用;3、为回采工作面提供足够的安全空间。
二、伸缩梁伸缩梁是由钢板拼焊成的整体结构,它的主要作用是超前支护;当采煤机采过后,没有移架前伸缩梁伸出,护住顶板。

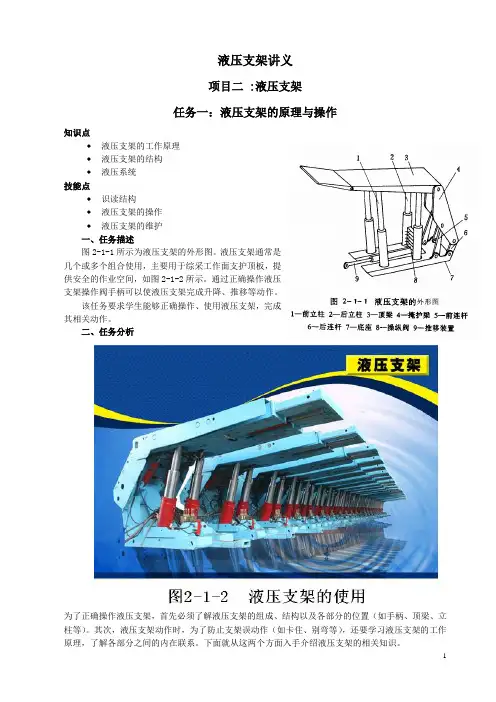

液压支架讲义项目二 :液压支架任务一:液压支架的原理与操作知识点◆液压支架的工作原理◆液压支架的结构◆液压系统技能点◆识读结构◆液压支架的操作◆液压支架的维护一、任务描述图2-1-1所示为液压支架的外形图。
液压支架通常是几个或多个组合使用,主要用于综采工作面支护顶板,提供安全的作业空间,如图2-1-2所示。
通过正确操作液压支架操作阀手柄可以使液压支架完成升降、推移等动作。
该任务要求学生能够正确操作、使用液压支架,完成其相关动作。
二、任务分析为了正确操作液压支架,首先必须了解液压支架的组成、结构以及各部分的位置(如手柄、顶梁、立柱等)。
其次,液压支架动作时,为了防止支架误动作(如卡住、别弯等),还要学习液压支架的工作原理,了解各部分之间的内在联系。
下面就从这两个方面入手介绍液压支架的相关知识。
三、相关知识(一)分类:按液压支架与围岩的相互作用关系进行分类,可分为:支撑式、掩护式和支撑掩护式。
1、支撑式液压支架:a—垛式支架;b—节式支架支撑式支架的结构特点:顶梁较长,其长度多在4m左右;立柱多,一般4-6根,且垂直支撑;支架后部设有复位装置。
以平衡水平推力和防止轩石窜入支架的工作空间内。
支撑式支架的支护性能:支撑力大,且作用点在支架中后部,故切顶性能好;对顶板重复支撑的次数多,容易把本来完整的顶板压碎;抗水平载荷的能力差稳定性差;护轩能力差,轩石易窜入工作空间,支架的工作空间和通风断面大。
支撑式支架使用与直接顶稳定、老顶有明显或强烈周期来压,且水平力小的条件。
2、掩护式液压支架基本组成:底座,掩护梁,立柱,顶梁,推移千斤顶,侧护板,护帮装置,操纵装置;结构特点:有一个较宽的掩护梁以挡住采空区的矸石进入作业空间,其掩护的梁的上端与顶梁铰接,下端通过前后连杆与底座连接。
底座、前后连杆和掩护梁形成四连杆机构,以保持稳定的梁端距和承受水平推力。
立柱的支撑力间接作用于顶梁或直接作用于顶梁上。
掩护式支架的立柱较少,除少数掩护式支架1根立柱外,一般都是一排2根立柱。
第五章综采的有关规定及其配套设备的安全使用第一节综合机械化采煤的有关规定及要求一、对综采工作面巷道布置的要求综合机械化采煤,由于机械设备数量多,容量大,吨位重,工作面推进速度快、产量高,因此,在采区巷道的布置方面应满足以下特殊要求:(1)保证采煤工作面的连续推进速度。
由于综采工作面的产量高,矿井安排的生产工作面个数较少,要求提高工作面生产的可靠性和连续性,以保证矿井产量的持续稳定。
因此,在采煤工作面布置上应尽量加大工作面连续推进的长度,避免频繁搬家。
可以采取加大采区走向长度,采取跨越采区上山回采,改分采区式开拓为分阶段连续开拓方式等措施,提高生产潜力。
(2)回采巷道应具有较好的工作条件。
由于综采附属设备较多、体积大,巷道中还要铺设带式输送机,因而要求巷道要宽,断面一般为下顺槽断面12㎡,上顺槽断面为1O㎡,同时在回采中应保持巷道的稳定性,减少维修工作量。
可以采用留煤柱护巷或沿空送巷、沿空留巷等无煤柱开采技术。
(3)保持工作面长度基本稳定。
在生产过程中,工作面支架的增加或减少,在安装、拆卸及运输上都受到一定限制,因而要求工作面长度尽量保持稳定。
为此,需保持工作面上下顺槽平行,可以采取顺槽挂中线平行掘进来解决。
(4)有利于开拓准备和采掘平衡。
由于工作面推进速度快,需要及时准备出新的工作面,为此,除提高掘进速度外,还需在巷道布置及开采程序等方面给工作面准备创造有利条件。
二、综采工作面正规循环作业标准综采工作面在规定时间内,保质、保量、安全地完成作业规程中循环图表所规定的全部工序和工作量,并周而复始地完成规定的循环次数,就是正规循环作业。
实现正规循环作业的标准有:(1)有一个科学的切实可行的作业规程和循环图表,完成规定的正规循环率。
(2)完成作业规程中规定的产量、进度、效率、煤质、主要材料消耗、工作面煤炭回收率等指标。
(3)工作面工程质量合格,机电设备完好率不低于规定标准,事故率不超过规定标准。
(4)安全生产,杜绝重伤、死亡和重大事故。

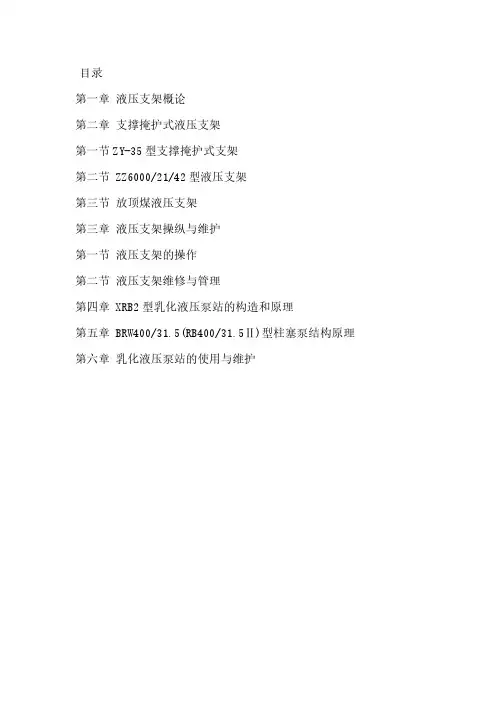

目录第一章液压支架概论第二章支撑掩护式液压支架第一节ZY-35型支撑掩护式支架第二节 ZZ6000/21/42型液压支架第三节放顶煤液压支架第三章液压支架操纵与维护第一节液压支架的操作第二节液压支架维修与管理第四章 XRB2型乳化液压泵站的构造和原理第五章BRW400/31.5(RB400/31.5Ⅱ)型柱塞泵结构原理第六章乳化液压泵站的使用与维护第一章液压支架概论第一节液压支架的应用及意义随着工业技术的不断发展,国民经济对煤炭需要量的日益增加,煤矿开采,特别是采煤工作面的生产技术面貌发生了巨大的变化。
自1954年英国装备了世界上第一个液压支架工作面开始,采煤技术实现了综合机械化。
综合机械化采煤,就是工作面采煤、运输和支护三大主要生产环节都实现了机械化。
也就是说,采用滚筒式或刨削式等采煤机械落煤与装煤;工作面重型可弯曲运输机,以及与之适应的顺槽转载机和可伸缩带式输送机等运煤:自移式液压支架管理顶板。
这几种设备相互配合,组成了综合机械化采煤设备。
液压支架是以高压液体为动力,由若干液压元件(油缸和阀件)与一些金属结构件组合而成的一种支撑和控制顶板的采煤工作面设备,能实现支撑、降落移架和推移运输机等一整套工序。
液压支架技术上先进,经济上合理,安全可靠,当前世界各国都在不断地提高采煤工作面的综合机械化水平。
我国于1964年开始研制液压支架,已先后试制了MZ—1928型、TZ型、BZZC型、WKM—400型、YZ型、ZYZ型、ZY型等多种型式的液压支架,并在各大矿务局进行了试验和使用,取得了较好的效果。
1974年以来,从西德、英国、苏联和波兰等国引进了许多不同类型的液压支架。
实践证明,液压支架具有强度高、支护性能好、移设速度快、安全可靠等优点,能使采煤工作面达到高产量、高回采率和高工效,能大大减少劳动强度,降低成本和掘进率,实现安全生产。
第二节国外主要产煤国家综采技术的发展趋势综合机械化采煤是煤矿开采技术现代化的重要标志。
煤矿液压支架工培训1. 液压支架工的岗位职责液压支架工是煤矿生产中非常重要的岗位之一。
他们的主要职责是操作和维护煤矿液压支架,确保矿井的安全运营。
具体的岗位职责包括:•组装和安装液压支架;•操作液压系统将支架提升到适当的高度;•检查液压系统的工作状态,并根据需要进行维护和修理;•根据工作需要调整支架的高度和倾斜角度;•协助其他矿工进行支架的调整和维修;•遵守安全操作规程,防止事故的发生。
2. 液压支架的基本原理液压支架是煤矿中用于支撑矿井顶板的重要设备。
它通过液压系统的工作原理,能够调整支架的高度和倾斜角度,以适应不同煤层厚度和地质条件。
液压支架的基本原理如下:•液压支架使用液压油作为介质传递力量;•液压支架的液压缸通过注入液压油来实现伸缩运动;•液压缸的伸缩运动会改变支架的高度;•支架的倾斜角度可以通过调整液压缸的伸缩速度来实现。
3. 液压支架的操作流程液压支架的操作流程是液压支架工必须掌握的重要技能。
以下是一般液压支架的操作流程:1.准备工作:–确保液压系统和液压缸工作正常;–确认工作区域安全,没有堆积物或障碍物;–穿戴好个人防护装备。
2.组装和安装支架:–根据工作需要,将液压支架的部件组装好;–将支架安装在需要支撑的位置。
3.启动液压系统:–打开液压系统的主电源;–检查液压系统的油位和油压,确保工作正常。
4.调整支架高度:–根据工作要求,通过操作控制台或手柄,调整液压缸的伸缩速度,使支架达到需要的高度。
5.调整支架倾斜角度:–根据需要,调整液压缸的伸缩速度,使支架达到需要的倾斜角度。
6.检查液压系统:–定期检查液压系统的工作状态;–如果发现故障或异常,及时进行维护和修理。
7.关闭液压系统:–完成工作后,关闭液压系统的主电源。
4. 液压支架维护和故障排除液压支架的维护和故障排除是液压支架工必须具备的能力。
以下是一些常见的维护和故障排除方法:•定期更换液压油,保持系统的工作正常;•检查液压系统的油位和油压,确保符合要求;•清洁液压系统的滤芯,防止杂质进入系统;•调整液压缸的密封件,确保液压系统的工作效率;•检查液压管路,修复或更换破损的部分;•对液压系统的主要零部件进行定期检查和维护。

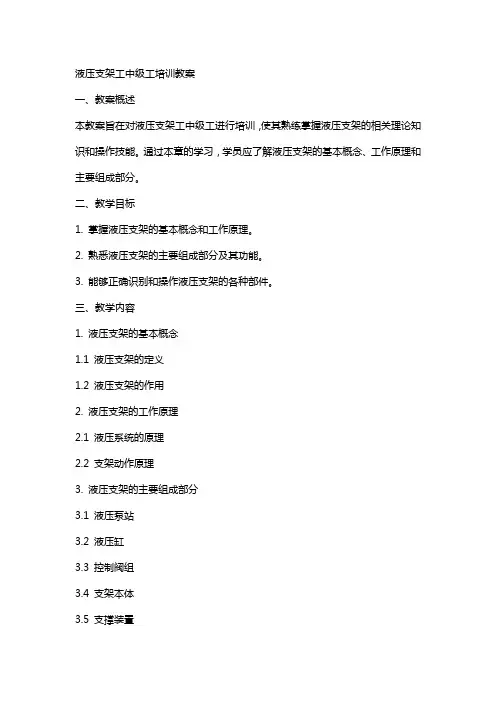

液压支架工中级工培训教案一、教案概述本教案旨在对液压支架工中级工进行培训,使其熟练掌握液压支架的相关理论知识和操作技能。
通过本章的学习,学员应了解液压支架的基本概念、工作原理和主要组成部分。
二、教学目标1. 掌握液压支架的基本概念和工作原理。
2. 熟悉液压支架的主要组成部分及其功能。
3. 能够正确识别和操作液压支架的各种部件。
三、教学内容1. 液压支架的基本概念1.1 液压支架的定义1.2 液压支架的作用2. 液压支架的工作原理2.1 液压系统的原理2.2 支架动作原理3. 液压支架的主要组成部分3.1 液压泵站3.2 液压缸3.3 控制阀组3.4 支架本体3.5 支撑装置四、教学方法1. 讲授法:讲解液压支架的基本概念、工作原理和主要组成部分。
2. 演示法:展示液压支架的工作过程和操作方法。
3. 实践操作:学员亲自动手操作液压支架,加深对知识的理解。
五、教学评估1. 课堂问答:检查学员对液压支架基本概念、工作原理和主要组成部分的理解。
2. 操作演练:评估学员对液压支架操作技能的掌握程度。
3. 试卷考核:通过书面考试,检验学员对液压支架知识的全面掌握。
六、教案实施1. 教学环境:设置液压支架模拟操作台,配备必要的教学设备和工具。
2. 教学时间:根据课程安排,每章内容安排相应的教学时间。
3. 教学过程:6.1 讲解液压支架的基本概念、工作原理和主要组成部分。
6.2 演示液压支架的工作过程和操作方法。
6.3 学员亲自动手操作液压支架,教师进行指导。
七、教学资源1. 教材:液压支架操作手册、液压系统原理图、操作演示视频等。
2. 教具:液压支架模拟操作台、液压泵站、液压缸、控制阀组等。
3. 辅助工具:教学PPT、投影仪、黑板、粉笔等。
八、教学评价1. 课堂问答:通过提问方式检查学员对液压支架基本概念、工作原理和主要组成部分的理解。
2. 操作演练:评估学员对液压支架操作技能的掌握程度,包括启动、停止、调整、故障排除等操作。
专业技术培训讲义液压支架工培训讲义李卫军第一章煤矿安全生产法律法规与煤矿安全管理教学目的:1、学习相关法律法规。
2、认清当前煤矿生产的现状,做到知法、懂法、守法。
教学要求:1、认真学习相关煤矿法律法规内容。
2、以了解为主,不做具体要求。
教学内容:一、相关法律法规对学习培训的要求1、矿山安全法要求第二十六条矿山企业必须对职工进行安全教育、培训;未经安全教育、培训的,不得上岗作业。
矿山企业安全生产的特种作业人员必须接受专门培训,经考核合格取得操作资格证书的,方可上岗作业。
第二十七条矿长必须经过考核,具备安全专业知识,具有领导安全生产和处理矿山事故第四十条违反本法规定,有下列行为之一的,由劳动行政主管部门责令改正,可以并处罚款;情节严重的,提请县级以上人民政府决定责令停产整顿;对主管人员和直接责任人员由其所在单位或者上级主管机关给予行政处分:(一)未对职工进行安全教育、培训,分配职工上岗作业的的能力。
《山西省实施<中华人民共和国矿山安全法>办法》第十七条矿山企业必须按照下列规定对职工进行安全教育和培训:(一)新工人下井,应接受不少于七十二小时的安全教育培训,考试合格后在有经验的工人带领下工作四个月,经考核合格方可独立工作;(二)矿山地面和露天矿的新工人,应接受不少于四十小时的安全教育培训,经考试合格方可上岗作业;(三)调换工种和采用新工艺作业的人员必须重新培训,经考试合格方或上岗作业。
(四)所有生产作业人员,每年应接受不少于二十小时的在职安全教育培训。
每次安全教育培训情况和考核结果,应记录存档。
第三十三条违反本办法规定,有下列行为之一的,由各级劳动行政主管部门责令责任单位限期改正,并按下列规定对其处罚:(一)未按规定对职工进行安全教育、培训、分配职工上岗和特种作业人员无证上岗的,分配未成年工和女职工从事矿山井下劳动的,每发现一人,处以五百元罚款;2、劳动法要求第六十六条国家通过各种途径,采取各种措施,发展职业培训事业,开发劳动者的职业技能,提高劳动者素质,增强劳动者的就业能力和工作能力。
矿山开采井下液压支架安全操作技能培训一、培训目的和背景矿山开采井下液压支架是矿山生产中的重要设备,正确的操作和维护对于保障矿工的安全和提高生产效率至关重要。
本次培训旨在提供井下液压支架的安全操作技能,使参训人员能够熟练操作液压支架,提高工作效率,降低事故风险。
二、培训内容1. 井下液压支架的结构和工作原理- 介绍井下液压支架的主要组成部分,如液压缸、液压泵站、支架腿等,并详细讲解其工作原理。
- 强调液压支架的稳定性和安全性,以及正确使用和维护的重要性。
2. 液压支架的安全操作规程- 介绍井下液压支架的安全操作规程,包括操作前的准备工作、操作过程中的注意事项和紧急情况的处理方法等。
- 强调操作人员必须熟悉并遵守相关安全规定,确保自身和他人的安全。
3. 液压支架的日常维护和故障排除- 介绍液压支架的日常维护工作,包括液压油的更换、润滑部件的保养等,以延长设备使用寿命并确保其正常工作。
- 培训参与者需要了解常见的故障现象及其排除方法,以提高设备的可靠性和操作的连续性。
4. 安全事故案例分析和应急处置- 分析井下液压支架的安全事故案例,总结事故原因,并提出相应的预防措施。
- 介绍应急处置的基本原则和步骤,以提高参训人员在紧急情况下的应变能力。
三、培训方法1. 理论讲授- 通过教学PPT、视频等形式,详细讲解井下液压支架的结构、工作原理、安全操作规程和维护方法。
- 结合实际案例和图片,增强培训参与者的理解和记忆。
2. 操作演示- 在实际的井下液压支架操作现场,由专业技术人员进行操作演示,演示正确的操作流程和注意事项。
- 培训参与者可以亲自操作设备,通过实际操作来加深对操作技能的理解和掌握。
3. 讨论交流- 设置互动环节,让培训参与者能够提出问题、分享经验,并与其他参与者进行交流和讨论。
- 通过互动交流,加深对井下液压支架安全操作技能的理解和应用。
四、培训评估和考核1. 理论考核- 设计相关的选择题、判断题等形式的考题,对参训人员的理论知识进行考核。
液压支架工中级工培训教案第一章:液压支架基本原理1.1 液压支架的定义与作用1.2 液压支架的组成部分1.3 液压支架的工作原理1.4 液压支架的分类及特点第二章:液压支架的主要部件2.1 液压泵及控制系统2.2 液压缸及执行机构2.3 控制阀及控制系统2.4 支架连接件及密封件第三章:液压支架的维护与保养3.1 液压支架的日常检查与维护3.2 液压支架的定期检查与维护3.3 液压支架的故障分析与排除3.4 液压支架的维修与更换第四章:液压支架的操作与调试4.1 液压支架的操作步骤与要点4.2 液压支架的调试方法与技术要求4.3 液压支架的安全操作注意事项4.4 液压支架的故障处理与应急措施第五章:液压支架在煤矿中的应用5.1 液压支架在煤矿生产中的重要性5.2 液压支架在煤矿中的应用实例5.3 液压支架的选型与配置原则5.4 液压支架的发展趋势与展望第六章:液压支架的智能化技术6.1 液压支架智能化的发展背景6.2 液压支架智能化的技术原理6.3 液压支架智能化的主要功能6.4 液压支架智能化技术的应用案例第七章:液压支架的故障诊断与分析7.1 液压支架故障诊断的重要性7.2 液压支架故障诊断的方法与步骤7.3 液压支架常见故障分析7.4 液压支架故障诊断与分析的实践案例第八章:液压支架的生产与制造8.1 液压支架生产与制造的流程8.2 液压支架生产与制造的关键技术8.3 液压支架生产与制造的的质量控制8.4 液压支架生产与制造的现代化趋势第九章:液压支架的安全操作与防护9.1 液压支架安全操作的基本要求9.2 液压支架安全操作的注意事项9.3 液压支架安全防护装置及其功能9.4 液压支架安全操作与防护的实践案例第十章:液压支架的环保与节能10.1 液压支架环保的意义与挑战10.2 液压支架节能的技术途径10.3 液压支架环保与节能的具体措施10.4 液压支架环保与节能的实践案例第十一章:液压支架的性能测试与评估11.1 液压支架性能测试的重要性11.2 液压支架性能测试的方法与设备11.3 液压支架性能评估的标准与指标11.4 液压支架性能测试与评估的实践案例第十二章:液压支架的维修与管理12.1 液压支架维修的基本流程12.2 液压支架维修的技术要求与注意事项12.3 液压支架维修与管理的关键环节12.4 液压支架维修与管理的实践案例第十三章:液压支架在复杂条件下的应用13.1 复杂条件下液压支架的挑战与应对13.2 复杂条件下液压支架的选型与配置13.3 复杂条件下液压支架的操作与维护13.4 复杂条件下液压支架应用的实践案例第十四章:液压支架的技术创新与发展趋势14.1 液压支架技术创新的重要性14.2 液压支架技术创新的主要方向14.3 液压支架技术发展趋势的分析14.4 液压支架技术创新与发展的实践案例第十五章:液压支架的综合培训与素质提升15.1 液压支架工人培训的目标与内容15.2 液压支架工人培训的方法与技巧15.3 液压支架工人素质提升的途径与措施15.4 液压支架工人综合培训与素质提升的实践案例重点和难点解析本文主要介绍了液压支架工中级工的培训教案,内容涵盖了液压支架的基本原理、主要部件、维护保养、操作调试、在煤矿中的应用、智能化技术、故障诊断与分析、生产与制造、安全操作与防护、环保与节能、性能测试与评估、维修与管理、在复杂条件下的应用、技术创新与发展趋势以及综合培训与素质提升等十五个章节。
液压支架工实操培训教案机电部2014年10月第一讲掩护式液压支架的组成和工作原理培训时间:2014年10月13日培训地点:综采设备库授课人:李光远、刘文起、葛宝玉培训内容:一、液压支架的机构类型液压支架有许多类型。
按围岩的相互作用和维护回采空间的方式,可分为支撑式、掩护式和支撑掩护式三类;按移架方式可分为整体自移式和迈步前移式两类;按使用地点不同可分为工作面支架和端头支架两类;工作面支架按煤层厚度和开采方法不同可分为铺联网支架和放顶煤液压支架。
顶梁又称主梁,是支护顶板的直接承载部件,并为立柱、掩护梁及护顶装置提供联结点。
它不但要求具有一定的强度和刚度,而且接触面积要大,并能适应顶板压力的变化。
顶梁与顶板尽可能均匀接触,避免因局部接顶而造成顶梁集中受载,损坏支架其他构件。
顶梁均设计成多腔室薄壁箱型结构,由上下盖板等钢板焊接而成。
为了增强其结构的刚度,上下盖板之间设有加强筋板;顶梁前端呈滑撬状,以较少顶梁与顶板间的移动阻力。
如图1-2所示,掩护式液压支架一般由顶梁、掩护梁、前后连杆、底座、立柱等主要结构件和前梁、侧护板、平衡千斤顶、前梁千斤顶、推移千斤顶等辅助结构件以及各种操纵阀、控制阀、动力液压缸等组成。
图1-2 支架组成结构1-前梁2-顶梁 3-立柱4-掩护梁5-前连杆 6-后连杆 7-底座8-推移装置9-平衡千斤顶10-前梁千斤顶11-护帮千斤顶12-护帮装置掩护梁是组成液压支架四连杆机构的杆件之一。
因此,掩护梁要求具有较高的强度和抗扭强度,其焊缝要求高标准、严要求以免开焊。
掩护梁是由钢板焊接而成的箱型结构,它联结着顶梁、前后连杆以及底座,承载才空区矸石的作用载荷以及因顶梁受偏载作用而产生的扭转载荷,起着稳定支架重心并防止采空区矸石进入工作面的作用,既能保证支架前梁顶端与煤壁的间距基本恒定,又承担了支架在工作过程中的水平分力,以保证支架的工作稳定性,一般掩护梁也设计箱型结构。
底座是钢板焊接的箱型结构,底座是将顶板载荷传递到底板及固定立柱和前后连杆的承载部件,也是组成支架四连杆机构的杆件之一,它与底板直接接触,将立柱传来的顶板压力传递给底板。
专业技术培训讲义液压支架工培训讲义卫军第一章煤矿安全生产法律法规与煤矿安全管理教学目的:1、学习相关法律法规。
2、认清当前煤矿生产的现状,做到知法、懂法、守法。
教学要求:1、认真学习相关煤矿法律法规容。
2、以了解为主,不做具体要求。
教学容:一、相关法律法规对学习培训的要求1、矿山安全法要求第二十六条矿山企业必须对职工进行安全教育、培训;未经安全教育、培训的,不得上岗作业。
矿山企业安全生产的特种作业人员必须接受专门培训,经考核合格取得操作书的,方可上岗作业。
第二十七条矿长必须经过考核,具备安全专业知识,具有领导安全生产和处理矿山事故第四十条违反本法规定,有下列行为之一的,由劳动行政主管部门责令改正,可以并处罚款;情节严重的,提请县级以上人民政府决定责令停产整顿;对主管人员和直接责任人员由其所在单位或者上级主管机关给予行政处分:(一)未对职工进行安全教育、培训,分配职工上岗作业的的能力。
《省实施<中华人民国矿山安全法>办法》第十七条矿山企业必须按照下列规定对职工进行安全教育和培训:(一)新工人下井,应接受不少于七十二小时的安全教育培训,考试合格后在有经验的工人带领下工作四个月,经考核合格方可独立工作;(二)矿山地面和露天矿的新工人,应接受不少于四十小时的安全教育培训,经考试合格方可上岗作业;(三)调换工种和采用新工艺作业的人员必须重新培训,经考试合格方或上岗作业。
(四)所有生产作业人员,每年应接受不少于二十小时的在职安全教育培训。
每次安全教育培训情况和考核结果,应记录存档。
第三十三条违反本办法规定,有下列行为之一的,由各级劳动行政主管部门责令责任单位限期改正,并按下列规定对其处罚:(一)未按规定对职工进行安全教育、培训、分配职工上岗和特种作业人员无证上岗的,分配未成年工和女职工从事矿山井下劳动的,每发现一人,处以五百元罚款;2、劳动法要求第六十六条国家通过各种途径,采取各种措施,发展职业培训事业,开发劳动者的职业技能,提高劳动者素质,增强劳动者的就业能力和工作能力。
第六十七条各级人民政府应当把发展职业培训纳入社会经济发展的规划,鼓励和支持有条件的企业、事业组织、社会团体和个人进行各种形式的职业培训。
第六十八条用人单位应当建立职业培训制度,按照国家规定提取和使用职业培训经费,根据本单位实际,有计划地对劳动者进行职业培训。
从事技术工种的劳动者,上岗前必须经过培训。
第六十九条国家确定职业分类,对规定的职业制定职业技能标准,实行职业书制度,由经过政府批准的考核鉴定机构负责对劳动者实施职业技能考核鉴定。
3、安全生产法第二十一条生产经营单位应当对从业人员进行安全生产教育和培训,保证从业人员具备必要的安全生产知识,熟悉有关的安全生产规章制度和安全操作规程,掌握本岗位的安全操作技能。
未经安全生产教育和培训合格的从业人员,不得上岗作业。
第二十二条生产经营单位采用新工艺、新技术、新材料或者使用新设备,必须了解、掌握其安全技术特性,采取有效的安全防护措施,并对从业人员进行专门的安全生产教育和培训。
第五十条从业人员应当接受安全生产教育和培训,掌握本职工作所需的安全生产知识,提高安全生产技能,增强事故预防和应急处理能力。
第八十二条生产经营单位有下列行为之一的,责令限期改正;逾期未改正的,责令停产停业整顿,可以并处二万元以下的罚款:(三)未按照本法第二十一条、第二十二条的规定对从业人员进行安全生产教育和培训,或者未按照本法第三十六条的规定如实告知从业人员有关的安全生产事项的;4、作业场所职业健康监督管理暂行规定第十条生产经营单位应当对从业人员进行上岗前的职业健康培训和在岗期间的定期职业健康培训,普及职业健康知识,督促从业人员遵守职业危害防治的法律、法规、规章、国家标准、行业标准和操作规程。
第三十一条对接触职业危害的从业人员,生产经营单位应当按照国家有关规定组织上岗前、在岗期间和离岗时的职业健康检查,并将检查结果如实告知从业人员。
职业健康检查费用由生产经营单位承担。
生产经营单位不得安排未经上岗前职业健康检查的从业人员从事接触职业危害的作业;不得安排有职业禁忌的从业人员从事其所禁忌的作业;对在职业健康检查中发现有与所从事职业相关的健康损害的从业人员,应当调离原工作岗位,并妥善安置;对未进行离岗前职业健康检查的从业人员,不得解除或者终止与其订立的劳动合同。
第四十五条生产经营单位有下列情形之一的,给予警告,责令限期改正;逾期未改正的,处2万元以下的罚款:(五)生产经营单位未按照规定组织从业人员进行职业健康培训的;二、法律法规要求的员工测试1、安全生产法第二十条生产经营单位的主要负责人和安全生产管理人员必须具备与本单位所从事的生产经营活动相应的安全生产知识和管理能力。
危险物品的生产、经营、储存单位以及矿山、建筑施工单位的主要负责人和安全生产管理人员,应当由有关主管部门对其安全生产知识和管理能力考核合格后方可任职。
考核不得收费。
第二十一条未经安全生产教育和培训合格的从业人员,不得上岗作业。
第二十三条生产经营单位的特种作业人员必须按照国家有关规定经专门的安全作业培训,取得特种作业操作书,方可上岗作业。
第八十二条生产经营单位有下列行为之一的,责令限期改正;逾期未改正的,责令停产停业整顿,可以并处二万元以下的罚款:(二)危险物品的生产、经营、储存单位以及矿山、建筑施工单位的主要负责人和安全生产管理人员未按照规定经考核合格的;(四)特种作业人员未按照规定经专门的安全作业培训并取得特种作业操作书,上岗作业的。
第九十条生产经营单位的从业人员不服从管理,违反安全生产规章制度或者操作规程的,由生产经营单位给予批评教育,依照有关规章制度给予处分;造成重大事故,构成犯罪的,依照刑法有关规定追究刑事责任。
2、作业场所职业健康监督管理暂行规定第九条生产经营单位的主要负责人和职业健康管理人员应当具备与本单位所从事的生产经营活动相适应的职业健康知识和管理能力,并接受安全生产监督管理部门组织的职业健康培训第四十五条生产经营单位有下列情形之一的,给予警告,责令限期改正;逾期未改正的,处2万元以下的罚款:(四)生产经营单位主要负责人、职业健康管理人员未按照规定接受职业健康培训的;三、危害识别要求1、安全生产法第二十八条生产经营单位应当在有较大危险因素的生产经营场所和有关设施、设备上,设置明显的安全警示标志。
第三十一条国家对严重危及生产安全的工艺、设备实行淘汰制度。
生产经营单位不得使用国家明令淘汰、禁止使用的危及生产安全的工艺、设备第三十四条生产、经营、储存、使用危险物品的车间、商店、仓库不得与员工宿舍在同一座建筑物,并应当与员工宿舍保持安全距离。
生产经营场所和员工宿舍应当设有符合紧急疏散要求、标志明显、保持畅通的出口。
禁止封闭、堵塞生产经营场所或者员工宿舍的出口。
第三十五条生产经营单位进行爆破、吊装等危险作业,应当安排专门人员进行现场安全管理,确保操作规程的遵守和安全措施的落实。
第三十六条生产经营单位应当教育和督促从业人员严格执行本单位的安全生产规章制度和安全操作规程;并向从业人员如实告知作业场所和工作岗位存在的危险因素、防措施以及事故应急措施。
第四十五条生产经营单位的从业人员有权了解其作业场所和工作岗位存在的危险因素、防措施及事故应急措施,有权对本单位的安全生产工作提出建议。
第四十七条从业人员发现直接危及人身安全的紧急情况时,有权停止作业或者在采取可能的应急措施后撤离作业场所。
生产经营单位不得因从业人员在前款紧急情况下停止作业或者采取紧急撤离措施而降低其工资、福利等待遇或者解除与其订立的劳动合同。
2、作业场所职业健康监督管理暂行规定第十二条存在职业危害的生产经营单位的作业场所应当符合下列要求:(一)生产布局合理,有害作业与无害作业分开;(二)作业场所与生活场所分开,作业场所不得住人;(三)有与职业危害防治工作相适应的有效防护设施;(四)职业危害因素的强度或者浓度符合国家标准、行业标准;(五)法律、法规、规章和国家标准、行业标准的其他规定。
第十八条存在职业危害的生产经营单位,应当在醒目位置设置公告栏,公布有关职业危害防治的规章制度、操作规程和作业场所职业危害因素监测结果。
对产生严重职业危害的作业岗位,应当在醒目位置设置警示标识和中文警示说明。
警示说明应当载明产生职业危害的种类、后果、预防和应急处置措施等容。
第二十五条向生产经营单位提供可能产生职业危害的化学品等材料的,应当提供中文说明书。
说明书应当载明产品特性、主要成份、存在的有害因素、可能产生的危害后果、安全使用注意事项、职业危害防护和应急处置措施等容。
产品包装应当有醒目的警示标识和中文警示说明。
贮存场所应当设置危险物品标识。
3、矿山安全法第十六条矿山企业必须对机电设备及其防护装置、安全检测仪器,定期检查、维修,保证使用安全。
第十七条矿山企业必须对作业场所中的有毒有害物质和井下空气含氧量进行检测,保证复合安全要求。
第十八条矿山企业必须对下列危害安全的事故隐患采取预防措施:(一)冒顶、片帮、边坡滑落和地表塌陷;(二)瓦斯爆炸、煤尘爆炸;(三)冲击地压、瓦斯突出、井喷;(四)地面和井下的火灾、水灾;(五)爆破器材和爆破作业发生的危害;(六)粉尘、有毒有害气体、放射性物质和其他有害物质引起的危害;(七)其他危害。
第十九条矿山企业对使用机械、电气设备,排土场、矸石山、尾矿库和矿山闭坑后可能引起的危害,应当采取预防措施。
四、个体防护用品要求1、安全生产法第三十七条生产经营单位必须为从业人员提供符合国家标准或者行业标准的劳动防护用品,并监督、教育从业人员按照使用规则佩戴、使用。
第四十九条从业人员在作业过程中,应当严格遵守本单位的安全生产规章制度和操作规程,服从管理,正确佩戴和使用劳动防护用品。
第八十三条生产经营单位有下列行为之一的,责令限期改正;逾期未改正的,责令停止建设或者停产停业整顿,可以并处五万元以下的罚款;造成严重后果,构成犯罪的,依照刑法有关规定追究刑事责任:(七)未为从业人员提供符合国家标准或者行业标准的劳动防护用品的;2、作业场所职业健康监督管理暂行规定第十九条生产经营单位必须为从业人员提供符合国家标准、行业标准的职业危害防护用品,并督促、教育、指导从业人员按照使用规则正确佩戴、使用,不得发放钱物替代发放职业危害防护用品。
生产经营单位应当对职业危害防护用品进行经常性的维护、保养,确保防护用品有效。
不得使用不符合国家标准、行业标准或者已经失效的职业危害防护用品。
第二十七条任何单位和个人不得将产生职业危害的作业转移给不具备职业危害防护条件的单位和个人。
不具备职业危害防护条件的单位和个人不得接受产生职业危害的作业。
第三十三条生产经营单位不得安排未成年工从事接触职业危害的作业;不得安排孕期、哺乳期的女职工从事对本人和胎儿、婴儿有危害的作业。
