四电压比较器LM339的典型应用

lm339技术参数LM339是一种四路比较器，具有高速、低功耗和稳定性好等特点，被广泛应用于模拟信号处理、电压检测和开关控制等领域。

下面将从工作电压、输入电压范围、输出电流和响应时间等方面介绍LM339的技术参数。

首先是工作电压。

LM339的工作电压范围为2V至36V，可以在广泛的电源电压下正常工作。

这使得LM339可以适用于各种不同的电源设计和应用场景。

同时，LM339的低工作电流也使得它可以在低功耗的系统中使用。

其次是输入电压范围。

LM339的输入电压范围是从负电源电压到正电源电压，这使得LM339可以在双电源系统中灵活应用。

此外，LM339还具有高共模抑制比和低输入偏置电流，能够准确地检测和比较输入信号。

再次是输出电流。

LM339的输出电流能力较强，可以提供高达16mA的输出电流。

这意味着LM339可以驱动一定的负载电流，满足各种应用的需求。

最后是响应时间。

LM339的响应时间非常短，通常在1us以下。

这使得它能够快速响应输入信号的变化，并在短时间内输出准确的比较结果。

这对于需要高速响应的应用场景非常重要。

除了以上几个重要的技术参数外，LM339还具有其他一些特点。

例如，它具有内部电压参考源，可以简化电路设计和调整阈值电平。

此外，LM339还具有较高的输入阻抗和低的输出阻抗，能够有效地减少信号失真和干扰。

在实际应用中，LM339可以用于电压比较、开关控制、电压检测和信号处理等方面。

例如，在电源管理中，可以使用LM339来实现电池电压的监测和低电压保护；在电机控制中，可以使用LM339来检测电机的转速和方向；在传感器信号处理中，可以使用LM339来比较和处理传感器输出的模拟信号。

总结起来，LM339作为一种四路比较器，具有工作电压范围广、输入电压范围大、输出电流能力强和响应时间短等特点。

它的优良性能使得它在各种应用中得到了广泛的应用。

无论是在电源管理、电机控制还是传感器信号处理等领域，LM339都可以发挥重要的作用。

四电压比较器LM339的常用方法————————————————————————————————作者：————————————————————————————————日期：四电压比较器LM339的常用方法LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是:1）失调电压小，典型值为2mV；2）电源电压范围宽,单电源为2—36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽;4)共模范围很大，为0～（Ucc—1.5V）Vo；5)差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。

LM339集成块采用C—14型封装,图1为外型及管脚排列图。

由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。

图 1LM339类似于增益不可调的运算放大器。

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端,用“—”表示。

用作比较两个电压时,任意一个输入端加一个固定电压做参考电压(也称为门限电平，它可选择LM339输入共模范围的任何一点),另一端加一个待比较的信号电压.当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。

当“—"端电压高于“+”端时，输出管饱和，相当于输出端接低电位.两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。

LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）.选不同阻值的上拉电阻会影响输出端高电位的值。

因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。

另外,各比较器的输出端允许连接在一起使用。

四电压比较器LM339的8个典型应用例子z 单限比较器电路LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装，图1为外型及管脚排列图。

由于LM339使用灵活，应用广泛，所以世界厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。

图 1LM339类似于增益不可调的运算放大器。

每个比较器有两个输入端和一个输出端。

两个输入端输入端，用“+”表示，另一个称为反相输入端，用“-”表示。

用作比较两个电压时，任意一个输入端压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信“+”端电压高于“-”端时，输出管截止，相当于输出端开路。

当“-”端电压高于“+”端时，输出管输出端接低电位。

两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，用在弱信号检测等场合是比较理想的。

LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用电源一般须接一只电阻（称为上拉电阻，选3-15K）。

选不同阻值的上拉电阻会影响输出端高电位的值。

体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。

另外，各比较器的输出端允许连用。

图3为某仪器中过热检测保护电路。

它用单电源供电，1/4LM339的反相输入端加一个固定的参考电压，它于R2。

U R =R2/（R1+R2）*U CC 。

同相端的电压就等于热敏元件Rt的电压降。

当机内温度为设定值以下时，“+”“-”端电压，Uo为高电位。

当温度上升为设定值以上时，“-”端电压大于“+”端，比较器反转，Uo输出为护电路动作，调节R1的值可以改变门限电压，既设定温度值的大小。

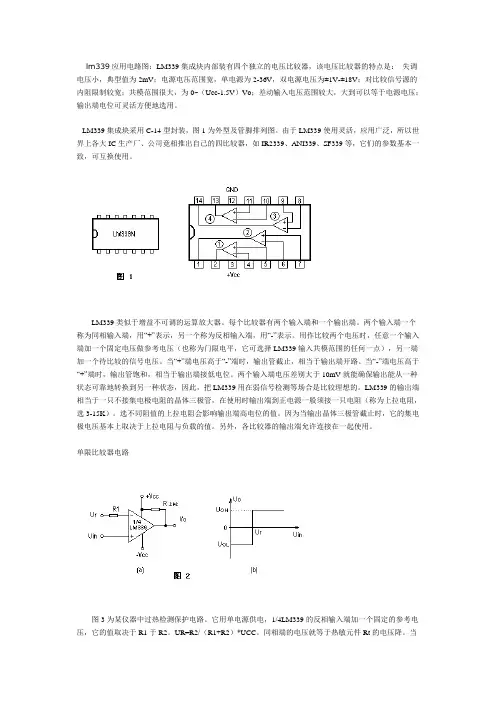

lm339应用电路图：LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：失调电压小，典型值为2mV；电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；对比较信号源的内阻限制较宽；共模范围很大，为0~（Ucc-1.5V）Vo；差动输入电压范围较大，大到可以等于电源电压；输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装，图1为外型及管脚排列图。

由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。

LM339类似于增益不可调的运算放大器。

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。

用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。

当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。

当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。

两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。

LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。

选不同阻值的上拉电阻会影响输出端高电位的值。

因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。

另外，各比较器的输出端允许连接在一起使用。

单限比较器电路图3为某仪器中过热检测保护电路。

它用单电源供电，1/4LM339的反相输入端加一个固定的参考电压，它的值取决于R1于R2。

UR=R2/（R1+R2）*UCC。

同相端的电压就等于热敏元件Rt的电压降。

四电压比较器LM339的典型应用LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装，图1为外型及管脚排列图。

由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。

LM339类似于增益不可调的运算放大器。

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。

用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。

当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。

当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。

两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。

LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。

选不同阻值的上拉电阻会影响输出端高电位的值。

因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。

另外，各比较器的输出端允许连接在一起使用。

单限比较器电路图2a给出了一个基本单限比较器。

输入信号Uin，即待比较电压，它加到同相输入端，在反相输入端接一个参考电压（门限电平）Ur。

当输入电压Uin>Ur 时，输出为高电平UOH。

四电压比较器 LM339 简介和 9 个典型应用例子摘要：LM339 集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1 ）失调电压小，典型值为 2mV ；2 ）电源电压范围宽，单电源为 2-36V ，双电源电压为±1V - ±18V；3 ）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。

LM339集成块采用 C-14 型封装，图 1 为外型及管脚排列图。

由于LM339 使用灵活，应用广泛，所以世界上各大 IC 生产厂、公司竟相推出自己的四比较器，如 IR2339、ANI339、SF339 等..LM339 集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1 ）失调电压小，典型值为 2mV ；2 ）电源电压范围宽，单电源为 2-36V ，双电源电压为±1V -±18V；3 ）对比较信号源的内阻限制较宽；4 ）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。

LM339 集成块采用 C-14 型封装，图 1 为外型及管脚排列图。

由于LM339 使用灵活，应用广泛，所以世界上各大 IC 生产厂、公司竟相推出自己的四比较器，如 IR2339 、ANI339 、SF339 等，它们的参数基本一致，可互换使用。

LM339 类似于增益不可调的运算放大器。

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“ -”表示。

用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。

当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。

lm339电压比较器应用电路图
在上一篇文章中我们简单的介绍了lm339电压比较器的一些资料，接下来我给大家介绍一下lm339的典型应用电路图。

《lm339应用电路》
上图是一个lm339在微波炉中的应用，用于检测电网电压是否正常，如果不正常的话立即停止工作。

《lm339电压比较器电路图》
上图是一个典型的lm339电压比较器应用，用于比较检测温度，调节R1的大小，就可以调节门限电压也就是调整了温度的设定。

原理很简单，请51hei读者自行分析.
lm339还可以组成双门限电压比较器以及振荡器器等应用电路。

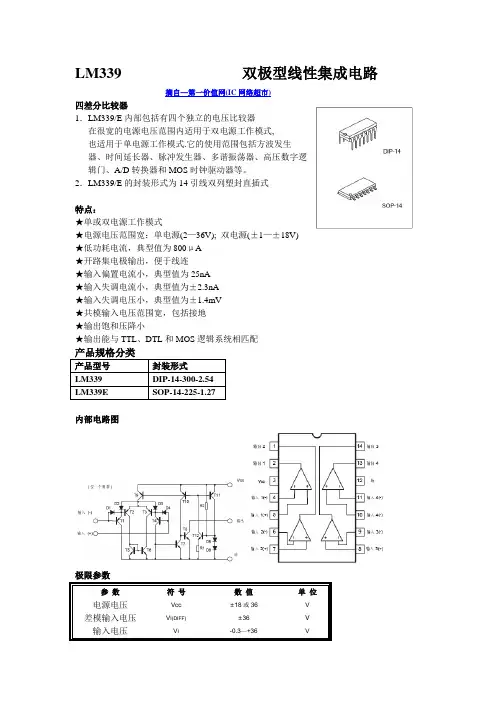

LM339 双极型线性集成电路
摘自—第一价值网(IC网络超市)
四差分比较器
1．LM339/E内部包括有四个独立的电压比较器
在很宽的电源电压范围内适用于双电源工作模式,
也适用于单电源工作模式.它的使用范围包括方波发生
器、时间延长器、脉冲发生器、多谐振荡器、高压数字逻
辑门、A/D转换器和MOS时钟驱动器等。

2．LM339/E的封装形式为14引线双列塑封直插式
特点：
★单或双电源工作模式
★电源电压范围宽：单电源(2—36V); 双电源(±1—±18V)
★低功耗电流，典型值为800μA
★开路集电极输出，便于线连
★输入偏置电流小，典型值为25nA
★输入失调电流小，典型值为±2.3nA
★输入失调电压小，典型值为±1.4mV
★共模输入电压范围宽，包括接地
★输出饱和压降小
★输出能与TTL、DTL和MOS逻辑系统相匹配
内部电路图
极限参数
第一价值网为您提供最低廉的价格,保证您最好的品质! LM339PDF资料下载/查看。

四电压比较器LM339的常用方法LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装，图1为外型及管脚排列图。

由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。

图 1LM339类似于增益不可调的运算放大器。

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。

用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。

当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。

当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。

两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。

LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。

选不同阻值的上拉电阻会影响输出端高电位的值。

因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。

另外，各比较器的输出端允许连接在一起使用。

l、单限比较器电路图1a给出了一个基本单限比较器。

输入信号Uin，即待比较电压，它加到同相输入端，在反相输入端接一个参考电压（门限电平）Ur。

当输入电压Uin>Ur时，输出为高电平UOH。

lm339引脚功能图及各类应用电路lm339各引脚电压第1脚5.14V第2.0.26V第3.18.45V第4.5.12V第5.4.7V第6.3.86V第7.4.02V第8.1.37V第9.4.76V 第10.5.64V第11.1.88V第12.0Vlm339的典型应用电路图。

《lm339应用电路》上图是一个lm339在微波炉中的应用，用于检测电网电压是否正常，如果不正常的话立即停止工作。

《lm339电压比较器电路图》上图是一个典型的lm339电压比较器应用，用于比较检测温度，调节R1的大小，就可以调节门限电压也就是调整了温度的设定。

原理很简单，请51hei 读者自行分析。

lm339还可以组成双门限电压比较器以及振荡器器等应用电路。

四电压比较器LM339简介和9个典型应用例子LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV;2）电源电压范围宽，单电源为2-36V,双电源电压为±1V-±18V;3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo;5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装，图1为外型及管脚排列图。

由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等……LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV;2）电源电压范围宽，单电源为2-36V,双电源电压为±1V-±18V;3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo;5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装，图1为外型及管脚排列图。

lm339lm339各引脚电压第1脚5.14V第2。

0.26V第3。

18.45V第4。

5.12V第5。

4.7V第6。

3.86V第7。

4.02V第8。

1.37V第9。

4.76V第10。

5.64V第11。

1.88V第12。

0Vlm339电压比较器应用电路图2009-04-13 20:15lm339的典型应用电路图。

上图是一个lm339在微波炉中的应用，用于检测电网电压是否正常，如果不正常的话立即停止工作。

《lm339电压比较器电路图》上图是一个典型的lm339电压比较器应用，用于比较检测温度，调节R1的大小，就可以调节门限电压也就是调整了温度的设定。

原理很简单，请51hei读者自行分析.lm339还可以组成双门限电压比较器以及振荡器器等应用电路。

四电压比较器LM339简介和9个典型应用例子摘要：LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装，图1为外型及管脚排列图。

由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等......LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装，图1为外型及管脚排列图。

LM339中文资料lm339中文资料什么是lm339?LM339/LM393是四电压比较器集成电路。

该电路的特点如下：工作电源电压范围宽，单电源、双电源均可工作，单电源：2～36V，双电源：±1～±18V；消耗电流小，Icc=1.3mA；输入失调电压小，V IO=±2mV；共模输入电压范围宽，Vic=0～Vcc-1.5V；输出与TTL，DTL，MOS，CMOS 等兼容；输出可以用开路集电极连接“或”门；采用双列直插14 脚塑料封装（DIP14）和微形的双列14 脚塑料封装（SOP14）内部结构图1/4 的内部电路图LM339引脚功能排列表：引脚功能符号引引脚功能符号1 输出端2 OUT2 8 反向输入端31N-(3)2 输出端1OUT1 9正向输入端31N+(3)3 电源VCC + 10反向输入端41N-(4)4 反向输入端11N-(1) 11正向输入端41N+(4)5 正向输入端1 1N+(1) 12电源Vcc-6 反向输入端2 1N-(2) 13输出端4 OUT47 正向输入端2OUT2(2) 14输出端3 OUT3LM339主要参数表：参数名称符号数值单位电源电压VCC ±18 或36 V差模输入电压VID ±36 V共模输入电压VI -0.3～VCC V功耗Pd 570 mW工作环境温度Topr 0 to +70 ℃贮存温度Tstg -65 to 150 ℃电特性（除非特别说明，VCC=5.0V，Tamb=25℃）数名称符号测试条件最小典型最大单位输入失调电压VIO VCM=0 to VCC-1.5 VO(P)=1.4V,Rs=0-±1.0 ±5.0 mV输入失调电流IIO --±5 ±50 nA输入偏置电流Ib--65 250 nA共模输入电压VIC -0 -VCC-1.5 VVCC = +5V, no load - 1.1 2.0 mA 静态电流ICCVCC = +30V, no load- 1.3 2.5 mA 电压增益AV VCC=15V, RL＞15kΩ-200 -V/mV 灌电流lsink Vi(-)＞1V, Vi(+)=0V, Vo(p)＜1.5V 6 16 -mA 输出漏电流IOLE Vi(-)=0V, Vi(+)=1V, VO=5V -0.1 -nA使用说明:LM393/339是高增益,宽频带器件,象大多数比较器一样,如果输出端到输入端有寄生电容而产生耦合,则很容易产生振荡.这种现象仅仅出现在当比较器改变状态时,输出电压过渡的间隙.电源加旁路滤波并不能解决这个问题,标准PC板的设计对减小输入—输出寄生电容耦合是有助的.减小输入电阻至小于10K将减小反馈信号,而且增加甚至很小的正反馈量(滞回1.0~10mV)能导致快速转换,使得不可能产生由于寄生电容引起的振荡.除非利用滞后,否则直接插入IC并在引脚上加上电阻将引起输入—输出在很短的转换周期内振荡,如果输入信号是脉冲波形,并且上升和下降时间相当快,则滞回将不需要.比较器的所有没有用的引脚必须接地.LM393/339偏置网络确立了其静态电流与电源电压范围2.0~30V无关.通常电源不需要加旁路电容。

设为首页加入收藏本站首页 | 文章中心 | 下载中心 | 网站产品 | 技术论坛 | 如何购买 | 定货系统 | 联系我们当前位置：首页 >> 文章中心 >> 四电压比较器LM339的8个典型应用例子四电压比较器LM339的8个典型应用例子作者:匿名来源:网上搜集浏览次数:224添加时间:2006-5-1 17:35:42 LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装，图1为外型及管脚排列图。

由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。

LM339类似于增益不可调的运算放大器。

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。

用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。

当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。

当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。

两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。

LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。

选不同阻值的上拉电阻会影响输出端高电位的值。

LM339引脚图与功能简介LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装，图1为外型及管脚排列图。

由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。

LM339类似于增益不可调的运算放大器。

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。

用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。

当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。

当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。

两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。

LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。

选不同阻值的上拉电阻会影响输出端高电位的值。

因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。

另外，各比较器的输出端允许连接在一起使用。

单限比较器电路图3为某仪器中过热检测保护电路。

它用单电源供电，1/4LM339的反相输入端加一个固定的参考电压，它的值取决于R1于R2。

UR=R2/（R1+R2）*UCC。

同相端的电压就等于热敏元件Rt的电压降。

常用电压比较器芯片
电压比较器芯片是一种常用的电路元件，它具有比较两个电压大小的
功能，并输出控制信号，以实现不同的电路控制和保护。

常用电压比
较器芯片有LM311、LM339、LM393、LM2903等，下面分别介绍
这几种芯片的特点和应用。

LM311是一种具有高速、大功率的单路比较器。

它具有快速响应、高增益、范围广、输出稳定等特点，工作电压范围为±2V~±18V，可适
用于各种要求高速、精度高、电源电压低的电路，如脉冲产生、同步
检测等。

LM339是一种四路比较器芯片，通常用于模拟和数字电路之间的接口，具有大电流输出能力和广泛的工作电压范围（2V-36V）等特点，可被广泛应用于多种不同场合。

在一些自动化控制设备、开关电源控制、
电动机驱动器等电路中都有广泛应用。

LM393是一种高性能、双路、低功耗的比较器芯片。

它采用双运算放大器结构，小差分输入电压接受范围，工作电压范围在2V-36V之间，具有低功耗、窄脉冲响应、无栅极效应等特点。

因此，LM393经常被用于电子测量仪器、自动化控制、汽车电子等领域的电路设计。

LM2903是LM393的改进版本，它具有更高的工作温度范围和更低的电源电流，已成为运算放大器、比较器和开关的理想选择。

如果将LM393无法满足的要求作为比较器的话，LM2903则是非常适合的，它反应速度快、功耗低、因而较适合使用稳态电路。

总之，这些常用电压比较器芯片有各自的特点和应用，可以根据具体需要选择最适合的芯片。

在电路设计过程中，还需要根据实际情况合理选用电阻、电容、二极管等元件，以实现更加稳定和可靠的电路工作。

LM339在电子电路中的基本应用LM339的基本应用就是在电子电路中作为电压比较器用于比较电路中两点间电压的高低。

1、反相电压比较器上图为LM339构成的反相电压比较器。

其工作电压为5V，图中的1N4723为稳压管，其稳压值为2V，在这里为LM339的同相输入端7脚提供一个稳定的参考电压。

在LM339反相输入端6脚的电压小于其7脚的参考电压（2V）时，LM339的输出端1脚输出为高电平（此时其内部输出级的三极管是截止的），LED指示灯不亮；当LM339反相输入端6脚的电压高于其7脚电压时，LM339内部输出级的三极管饱和导通，其输出端1脚变为低电平，LED点亮。

改变电路中的参考电压，可以使这个电压比较器在不同的电压下动作。

这个电路可以监测电瓶的充电电压，作为电瓶充电指示灯，当电瓶充满电时，LED点亮。

2、同相电压比较器同相电压比较器如上图所示。

该电路的参考电压接在LM339的反相输入端6脚，输入电压由同相输入端7脚输入。

在LM339的7脚电压小于6脚的参考电压时，1脚输出为低电平，LED点亮；当7脚电压高于6脚电压时，1脚输出变为高电平，LED熄灭。

这个电路可以用于监测电瓶的放电电压，当电瓶电压较高时，LED不亮，电瓶电压下降到某一值时，LED点亮，告知电瓶需要充电。

3、LM339构成的光控开关光控开关电路如上图所示。

白天光敏电阻阻值很小，LM339的6脚电压小于7脚的参考电压（2.5V），其输出端1脚为高电平，三极管VT截止，继电器不工作。

晚上光敏电阻阻值变得很大，导致LM339的6脚电压高压7脚的参考电压电压，输出端1脚输出变为低电平，VT导通，继电器得电，其常开触点闭合，接通照明灯电源。
