基于单片机的数字温度计

单片机基于stm32的数字温度计设计
数字温度计是一种用于测量环境温度的设备。

在这个问题中，我们将使用基于STM32的单片机来设计一个数字温度计。

为了设计这个温度计，我们需要以下组件和步骤：
1. STM32单片机：STM32是一种基于ARM架构的单片机，它具有强大的计算能力和丰富的外设接口，适用于各种应用。

2. 温度传感器：我们需要选择一种适合的温度传感器，常用的有数字式温度传感器，如DS18B20。

3. 连接电路：将温度传感器连接到STM32单片机。

这通常需要使用一些电子元件，如电阻、电容和连接线等来建立电路连接。

4. 编程：使用适合STM32单片机的编程语言，如C语言，来编写程序。

程序将读取温度传感器的数据，并将其转换为数字值。

5. 温度显示：将温度数据显示在合适的显示设备上，如LCD显示屏或七段数码管。

可以使用STM32单片机的GPIO口控制这些显示设备。

6. 数据处理：可以对温度数据进行进一步处理，如计算平均温度、设定警报阈值等。

以上是一个基本的数字温度计设计的流程。

具体的实现细节和代码编写可能需要根据具体的硬件和软件平台进行调整。

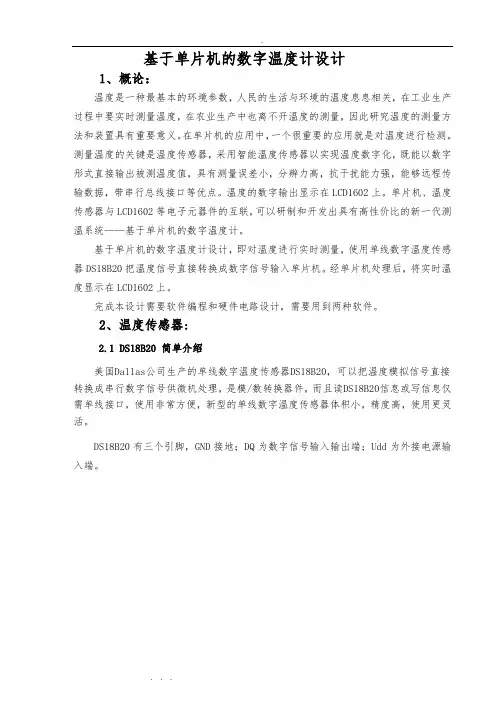

基于单片机的数字温度计设计1、概论：温度是一种最基本的环境参数，人民的生活与环境的温度息息相关，在工业生产过程中要实时测量温度，在农业生产中也离不开温度的测量，因此研究温度的测量方法和装置具有重要意义。

在单片机的应用中，一个很重要的应用就是对温度进行检测。

测量温度的关键是温度传感器，采用智能温度传感器以实现温度数字化，既能以数字形式直接输出被测温度值，具有测量误差小，分辨力高，抗干扰能力强，能够远程传输数据，带串行总线接口等优点。

温度的数字输出显示在LCD1602上。

单片机、温度传感器与LCD1602等电子元器件的互联，可以研制和开发出具有高性价比的新一代测温系统——基于单片机的数字温度计。

基于单片机的数字温度计设计，即对温度进行实时测量，使用单线数字温度传感器DS18B20把温度信号直接转换成数字信号输入单片机。

经单片机处理后，将实时温度显示在LCD1602上。

完成本设计需要软件编程和硬件电路设计，需要用到两种软件。

2、温度传感器:2.1 DS18B20 简单介绍美国Dallas公司生产的单线数字温度传感器DS18B20，可以把温度模拟信号直接转换成串行数字信号供微机处理，是模/数转换器件，而且读DS18B20信息或写信息仅需单线接口，使用非常方便，新型的单线数字温度传感器体积小，精度高，使用更灵活。

DS18B20有三个引脚，GND接地；DQ为数字信号输入输出端；Udd为外接电源输入端。

DS18B20的部结构如图-2所示：DS18B20结构主要由4部分组成：64位光刻ROM、温度传感器、非挥发的温度报警触发器TH、TL和配置寄存器。

64位光刻ROM：光刻ROM中的64位序列号是出厂前被光刻好的，它可以看作是该DS18B20的地址序列码，即ID。

它的作用是使每一个DS18B20的地址都各不相，可以实现在相同的总线上挂接多个DS18B20的目的。

64位光刻ROM的排列是开始8位（28H）是产品类型标号，接着的48位是该DS18B20自身序列号，最后8位是前面56位的循环冗余校验码（CRC=X8+X5+X4+1）。

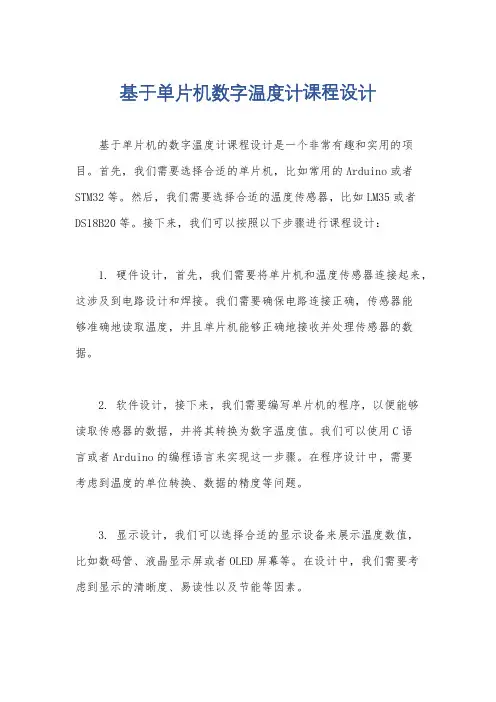

基于单片机数字温度计课程设计
基于单片机的数字温度计课程设计是一个非常有趣和实用的项目。

首先，我们需要选择合适的单片机，比如常用的Arduino或者STM32等。

然后，我们需要选择合适的温度传感器，比如LM35或者DS18B20等。

接下来，我们可以按照以下步骤进行课程设计：
1. 硬件设计，首先，我们需要将单片机和温度传感器连接起来，这涉及到电路设计和焊接。

我们需要确保电路连接正确，传感器能
够准确地读取温度，并且单片机能够正确地接收并处理传感器的数据。

2. 软件设计，接下来，我们需要编写单片机的程序，以便能够
读取传感器的数据，并将其转换为数字温度值。

我们可以使用C语
言或者Arduino的编程语言来实现这一步骤。

在程序设计中，需要
考虑到温度的单位转换、数据的精度等问题。

3. 显示设计，我们可以选择合适的显示设备来展示温度数值，
比如数码管、液晶显示屏或者OLED屏幕等。

在设计中，我们需要考
虑到显示的清晰度、易读性以及节能等因素。

4. 功能扩展，除了基本的温度显示功能，我们还可以考虑对数
字温度计进行功能扩展，比如添加报警功能、数据存储功能或者远
程监控功能等，这些功能的添加可以提升数字温度计的实用性和趣
味性。

5. 测试与优化，最后，我们需要对设计的数字温度计进行测试，并不断优化，确保其稳定可靠、准确无误地显示温度。

总的来说，基于单片机的数字温度计课程设计涉及到硬件设计、软件设计、显示设计、功能扩展、测试与优化等多个方面，学生可
以通过这样的课程设计项目，全面提升自己的电子设计和编程能力，同时也能够实现一个实用的数字温度计产品。

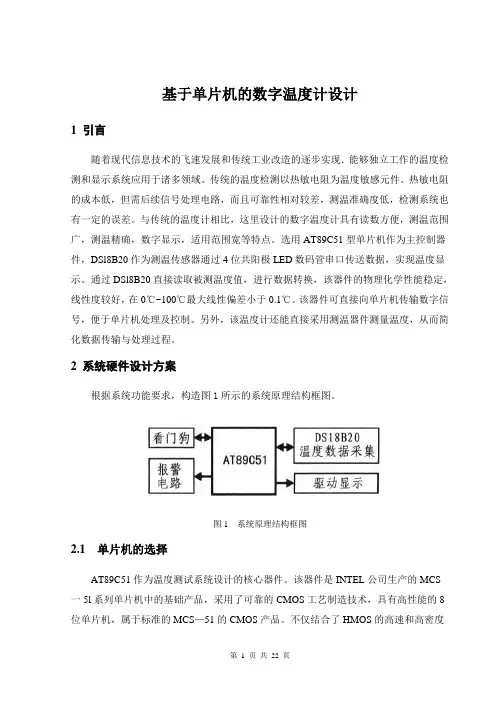

基于单片机的数字温度计设计1引言随着现代信息技术的飞速发展和传统工业改造的逐步实现．能够独立工作的温度检测和显示系统应用于诸多领域。

传统的温度检测以热敏电阻为温度敏感元件。

热敏电阻的成本低，但需后续信号处理电路，而且可靠性相对较差，测温准确度低，检测系统也有一定的误差。

与传统的温度计相比，这里设计的数字温度计具有读数方便，测温范围广，测温精确，数字显示，适用范围宽等特点。

选用AT89C51型单片机作为主控制器件，DSl8B20作为测温传感器通过4位共阳极LED数码管串口传送数据，实现温度显示。

通过DSl8B20直接读取被测温度值，进行数据转换，该器件的物理化学性能稳定，线性度较好，在0℃~100℃最大线性偏差小于0.1℃。

该器件可直接向单片机传输数字信号，便于单片机处理及控制。

另外，该温度计还能直接采用测温器件测量温度，从而简化数据传输与处理过程。

2 系统硬件设计方案根据系统功能要求，构造图1所示的系统原理结构框图。

图1 系统原理结构框图2.1单片机的选择AT89C51作为温度测试系统设计的核心器件。

该器件是INTEL公司生产的MCS一5l系列单片机中的基础产品，采用了可靠的CMOS工艺制造技术，具有高性能的8位单片机，属于标准的MCS—51的CMOS产品。

不仅结合了HMOS的高速和高密度技术及CHMOS 的低功耗特征，而且继承和扩展了MCS —48单片机的体系结构和指令系统。

单片机小系统的电路图如图2所示。

图2 单片机小系统电路AT89C51单片机的主要特性：(1)与MCS-51 兼容，4K 字节可编程闪烁存储器；(2)灵活的在线系统编程，掉电标识和快速编程特性；(3)寿命为1000次写/擦周期，数据保留时间可10年以上；(4)全静态工作模式：0Hz-33Hz ；(5)三级程序存储器锁定；(6)128*8位内部RAM ，32可编程I/O 线；(7)两个16位定时器/计数器，6个中断源；(8)全双工串行UART 通道，低功耗的闲置和掉电模式；(9)看门狗（WDT ）及双数据指针；(9)片内振荡器和时钟电路；2.2 温度传感器介绍DS18B20可以程序设定9~12位的分辨率，精度为±0.5°C 。

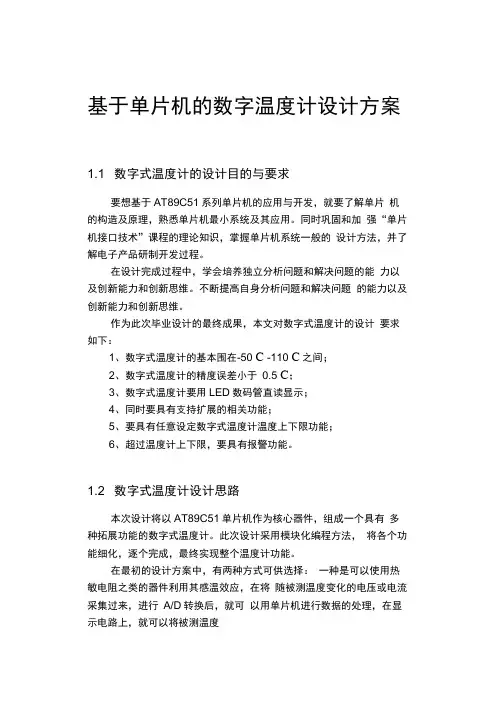

基于单片机的数字温度计设计方案1.1 数字式温度计的设计目的与要求要想基于AT89C51系列单片机的应用与开发，就要了解单片机的构造及原理，熟悉单片机最小系统及其应用。

同时巩固和加强“单片机接口技术”课程的理论知识，掌握单片机系统一般的设计方法，并了解电子产品研制开发过程。

在设计完成过程中，学会培养独立分析问题和解决问题的能力以及创新能力和创新思维。

不断提高自身分析问题和解决问题的能力以及创新能力和创新思维。

作为此次毕业设计的最终成果，本文对数字式温度计的设计要求如下：1、数字式温度计的基本围在-50 C -110 C之间；2、数字式温度计的精度误差小于0.5 C；3、数字式温度计要用LED数码管直读显示；4、同时要具有支持扩展的相关功能；5、要具有任意设定数字式温度计温度上下限功能；6、超过温度计上下限，要具有报警功能。

1.2 数字式温度计设计思路本次设计将以AT89C51单片机作为核心器件，组成一个具有多种拓展功能的数字式温度计。

此次设计采用模块化编程方法，将各个功能细化，逐个完成，最终实现整个温度计功能。

在最初的设计方案中，有两种方式可供选择：一种是可以使用热敏电阻之类的器件利用其感温效应，在将随被测温度变化的电压或电流采集过来，进行A/D转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来，这种设计需要用到 A/D 转换电路。

另外一种则是考虑到用温度传感器。

采用一只温度传感器DS18B20可以很容易直接读取被测温度值，进行转换，就可以 满足设计要求。

以上两种方案第二种更为简单明了，避免了 AD 转换电路的复杂应用。

因此本次设计采用了第二种方案。

1.3数字式温度计设计原理框图图1.1数字式温度计设计原理框图1.4数字式温度计工作过程简要分析当系统启动后，各模块电路开始工作，温度传感器随机提供 一个温度值，生成的温度信号脉冲经过 AT89C51单片机处理显示 在LED 数码显示管上。

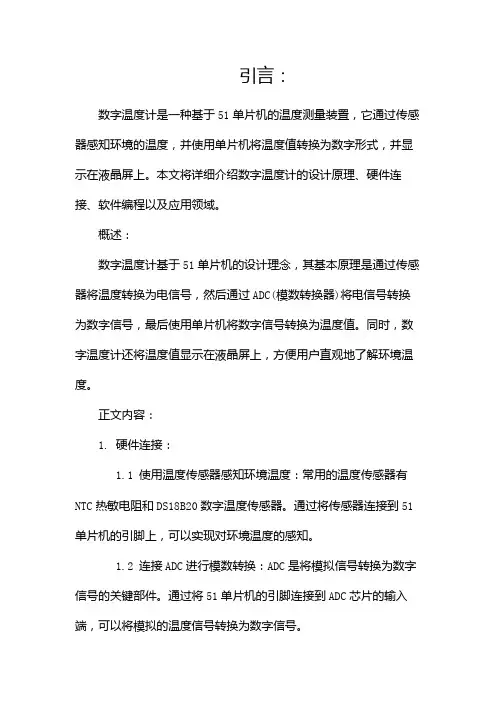

引言：数字温度计是一种基于51单片机的温度测量装置，它通过传感器感知环境的温度，并使用单片机将温度值转换为数字形式，并显示在液晶屏上。

本文将详细介绍数字温度计的设计原理、硬件连接、软件编程以及应用领域。

概述：数字温度计基于51单片机的设计理念，其基本原理是通过传感器将温度转换为电信号，然后通过ADC(模数转换器)将电信号转换为数字信号，最后使用单片机将数字信号转换为温度值。

同时，数字温度计还将温度值显示在液晶屏上，方便用户直观地了解环境温度。

正文内容：1. 硬件连接：1.1 使用温度传感器感知环境温度：常用的温度传感器有NTC热敏电阻和DS18B20数字温度传感器。

通过将传感器连接到51单片机的引脚上，可以实现对环境温度的感知。

1.2 连接ADC进行模数转换：ADC是将模拟信号转换为数字信号的关键部件。

通过将51单片机的引脚连接到ADC芯片的输入端，可以将模拟的温度信号转换为数字信号。

1.3 连接液晶屏显示温度值：通过将51单片机的引脚连接到液晶屏的控制引脚和数据引脚，可以将温度值以数字形式显示在液晶屏上。

2. 软件编程：2.1 初始化引脚和ADC：在软件编程中，需要初始化51单片机的引脚设置和ADC的工作模式。

通过设置引脚为输入或输出，以及设置ADC的参考电压和工作模式，可以确保硬件正常工作。

2.2 温度测量算法：根据传感器的工作原理和电压-温度特性曲线，可以编写相应的算法将ADC测得的电压值转换为温度值。

例如，对于NTC热敏电阻，可以使用Steinhart-Hart公式进行温度计算。

2.3 温度值显示：将温度值以数字形式显示在液晶屏上。

通过设置液晶屏的控制引脚和数据引脚，可以控制液晶屏的显示内容，并将温度值以数字形式显示在屏幕上。

3. 基于51单片机的数字温度计应用：3.1 家庭温度监测：数字温度计可以安装在家庭中的不同区域，实时监测室内温度，并通过数字显示提供直观的温度信息。

这对于家庭的舒适性和节能都有重要意义。

基于51单片机的数字温度计设计及优化数字温度计是一种常见的电子测量设备，用于测量周围环境的温度，并将温度以数字形式显示。

本文将介绍一种基于51单片机的数字温度计的设计及其优化。

首先，为了设计一个基于51单片机的数字温度计，我们需要以下材料和器件：51单片机、温度传感器、LCD显示屏、电阻、电容、晶体振荡器等。

在电路设计方面，我们可以将温度传感器连接到单片机的模拟输入引脚上，通过读取模拟输入，可以获取传感器测量到的温度值。

接下来，我们可以通过串口通信将温度值发送到PC机，并通过PC机上的软件进行温度的实时显示和记录。

在软件设计方面，我们需要首先编写单片机的程序，以读取传感器的模拟信号，并将其转换为数字温度值。

然后，我们可以通过串口通信将温度值发送给PC机。

在PC机上的软件中，我们需要编写一个接收温度数据的程序，并通过图形界面显示温度值。

为了进一步优化数字温度计设计，我们可以考虑以下几个方面：1. 精度优化：通过选用更高精度的温度传感器，可以提高温度测量的准确性。

此外，在单片机的程序中，我们可以进行数学运算和滤波算法的优化，以提高温度测量的精度。

2. 功耗优化：在设计数字温度计时，我们应该尽可能降低系统的功耗。

例如，可以选择低功耗的单片机，合理设置时钟频率和休眠模式，以减少系统能耗。

3. 可靠性优化：数字温度计在长时间使用时应保持可靠性，尽量减少出现故障的可能性。

为此，我们可以对电路进行严格的电气设计，使用高质量的电子元器件，并进行必要的温度校准和测试。

4. 功能扩展：基于数字温度计的设计还可以考虑添加一些额外的功能，如报警功能、记录功能和远程监测功能等。

这些功能可以通过扩展硬件和改进软件来实现。

总结一下，本文介绍了基于51单片机的数字温度计的设计及其优化。

通过合理的电路设计和软件编程，我们可以实现一个精度高、功耗低、可靠性强的数字温度计。

此外，我们还可以通过优化算法和添加额外功能来进一步提升数字温度计的性能。

基于51单片机和DS18B20的数字温度计设计说明
1.硬件设计：
-51单片机：选择合适的型号，如STC89C52或AT89C52等。

-DS18B20温度传感器：该传感器是一种数字温度传感器，具有单总线接口和高精度测量能力。

-接口电路：将51单片机和DS18B20传感器连接起来，要注意电平转换和信号线的阻抗匹配。

2.软件设计：
-初始化：在主函数中，首先对单片机进行初始化设置，包括时钟设置、串口配置等。

-DS18B20通信协议：使用单总线协议与DS18B20传感器进行通信，包括发送复位信号、读写数据等操作。

-温度测量：通过向DS18B20发送读取温度的命令，从传感器中读取温度值并保存。

-数据传输：将温度值转换为可显示的格式，如摄氏度或华氏度，并通过串口输出或LED显示。

3.程序流程：
-初始化单片机，设置时钟和串口参数。

-进入主循环，循环执行以下操作：
-发送复位信号，启动温度转换。

-等待转换完成，发送读取温度命令。

-读取温度值，并进行数据处理转换。

-输出温度值。

4.其他功能：
-可以添加LCD显示模块，将温度值显示在液晶屏上。

-可以添加按键输入模块，通过按键切换温度单位或进行其他操作。

需要注意的是，该设计只是一个简单的示例，实际应用中可能需要根据具体需求进行扩展和修改。

同时，在程序设计过程中，也要注意低功耗和数据稳定性等方面的考虑。

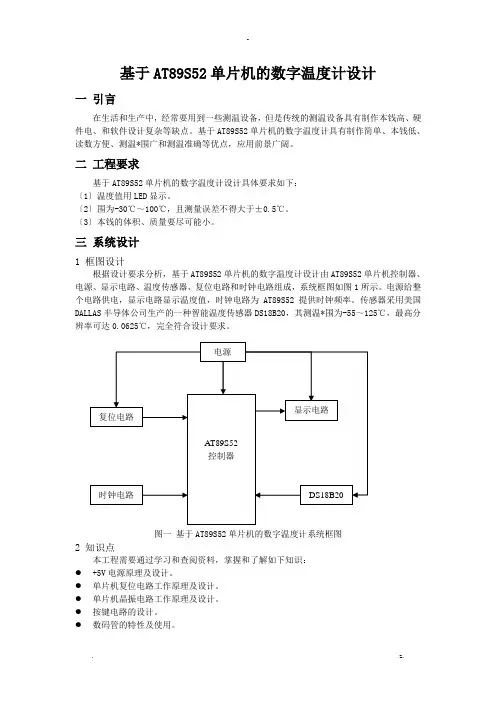

基于AT89S52单片机的数字温度计设计一引言在生活和生产中，经常要用到一些测温设备，但是传统的测温设备具有制作本钱高、硬件电、和软件设计复杂等缺点。

基于AT89S52单片机的数字温度计具有制作简单、本钱低、读数方便、测温*围广和测温准确等优点，应用前景广阔。

二工程要求基于AT89S52单片机的数字温度计设计具体要求如下：〔1〕温度值用LED显示。

〔2〕围为-30℃～100℃，且测量误差不得大于±0.5℃。

〔3〕本钱的体积、质量要尽可能小。

三系统设计1 框图设计根据设计要求分析，基于AT89S52单片机的数字温度计设计由AT89S52单片机控制器、电源、显示电路、温度传感器、复位电路和时钟电路组成，系统框图如图1所示。

电源给整个电路供电，显示电路显示温度值，时钟电路为AT89S52提供时钟频率。

传感器采用美国DALLAS半导体公司生产的一种智能温度传感器DS18B20，其测温*围为-55～125℃，最高分辨率可达0.0625℃，完全符合设计要求。

图一基于AT89S52单片机的数字温度计系统框图2 知识点本工程需要通过学习和查阅资料，掌握和了解如下知识：●+5V电源原理及设计。

●单片机复位电路工作原理及设计。

●单片机晶振电路工作原理及设计。

●按键电路的设计。

●数码管的特性及使用。

●DS18B20的特性及使用。

●74LS07的特性及使用。

●AT89S52单片机引脚。

●单片机C语言程序设计。

四硬件设计1 电路原理图控制器使用单片机AT89S52，测温传感器使用DS18B20，用4位共阳极LED数码管以动态扫描法实现温度显示，电路图可见仿真图所示。

2 元件清单基于AT89S52单片机的数字温度计元件清单如表1所示。

五软件设计1 程序流程图主程序的主要功能是负责温度的实时显示、读出并处理DS18B20测量的当前温度值，温度测试每1S进展一次。

这样可以在1S之内测量一次被测温度，其程序流程图如图3所示。

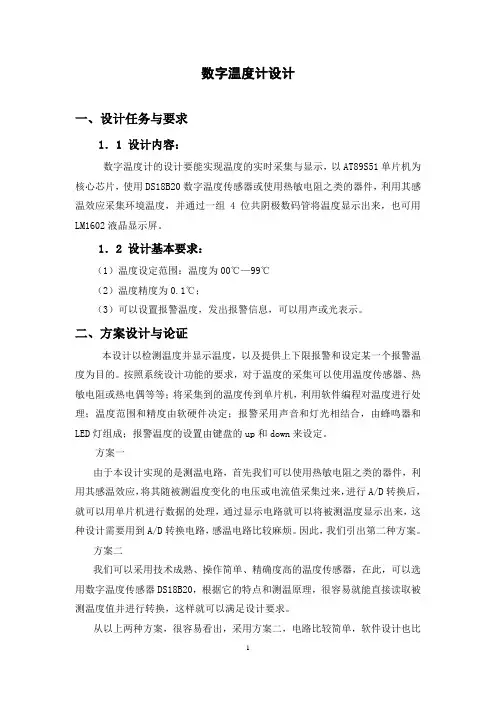

数字温度计设计一、设计任务与要求1．1 设计内容：数字温度计的设计要能实现温度的实时采集与显示，以AT89S51单片机为核心芯片，使用DS18B20数字温度传感器或使用热敏电阻之类的器件，利用其感温效应采集环境温度，并通过一组4位共阴极数码管将温度显示出来，也可用LM1602液晶显示屏。

1．2 设计基本要求：（1）温度设定范围：温度为00℃—99℃（2）温度精度为0.1℃；（3）可以设置报警温度，发出报警信息，可以用声或光表示。

二、方案设计与论证本设计以检测温度并显示温度，以及提供上下限报警和设定某一个报警温度为目的。

按照系统设计功能的要求，对于温度的采集可以使用温度传感器、热敏电阻或热电偶等等；将采集到的温度传到单片机，利用软件编程对温度进行处理；温度范围和精度由软硬件决定；报警采用声音和灯光相结合，由蜂鸣器和LED灯组成；报警温度的设置由键盘的up和down来设定。

方案一由于本设计实现的是测温电路，首先我们可以使用热敏电阻之类的器件，利用其感温效应，将其随被测温度变化的电压或电流值采集过来，进行A/D转换后，就可以用单片机进行数据的处理，通过显示电路就可以将被测温度显示出来，这种设计需要用到A/D转换电路，感温电路比较麻烦。

因此，我们引出第二种方案。

方案二我们可以采用技术成熟、操作简单、精确度高的温度传感器，在此，可以选用数字温度传感器DS18B20，根据它的特点和测温原理，很容易就能直接读取被测温度值并进行转换，这样就可以满足设计要求。

从以上两种方案，很容易看出，采用方案二，电路比较简单，软件设计也比较简单，故在本设计中采用了方案二。

以下为利用DS18B20温度传感器的硬件构成图：图2.1 数字温度计设计总体硬件构成图 三、硬件电路设计3. 1、硬件设计总图见图3.1图3.1 硬件设计仿真总图3.2最小系统的电路设计单片机晶振电路、外部按键电路和复位电路的设计如图3.2所示。

XTAL1（X1）为反向振荡放大器的输入及内部时钟工作电路的输入。

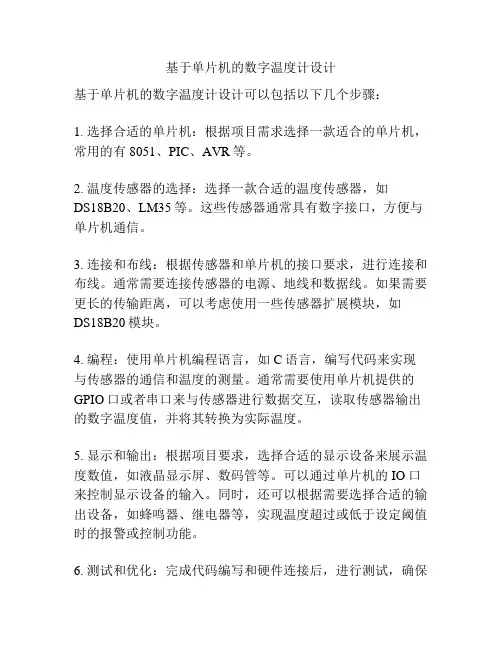

基于单片机的数字温度计设计
基于单片机的数字温度计设计可以包括以下几个步骤：
1. 选择合适的单片机：根据项目需求选择一款适合的单片机，常用的有8051、PIC、AVR等。

2. 温度传感器的选择：选择一款合适的温度传感器，如
DS18B20、LM35等。

这些传感器通常具有数字接口，方便与单片机通信。

3. 连接和布线：根据传感器和单片机的接口要求，进行连接和布线。

通常需要连接传感器的电源、地线和数据线。

如果需要更长的传输距离，可以考虑使用一些传感器扩展模块，如
DS18B20模块。

4. 编程：使用单片机编程语言，如C语言，编写代码来实现与传感器的通信和温度的测量。

通常需要使用单片机提供的GPIO口或者串口来与传感器进行数据交互，读取传感器输出的数字温度值，并将其转换为实际温度。

5. 显示和输出：根据项目要求，选择合适的显示设备来展示温度数值，如液晶显示屏、数码管等。

可以通过单片机的IO口来控制显示设备的输入。

同时，还可以根据需要选择合适的输出设备，如蜂鸣器、继电器等，实现温度超过或低于设定阈值时的报警或控制功能。

6. 测试和优化：完成代码编写和硬件连接后，进行测试，确保
温度计能够准确测量温度，并进行必要的优化和调试。

总结：
基于单片机的数字温度计设计主要涉及选择单片机、传感器、连线布局、编程、显示和输出设备的选择与控制，以及测试和优化。

通过以上步骤，可以实现一个简单的数字温度计。

基于51单片机的数字温度计设计及应用数字温度计是一种测量环境温度的设备，它使用数字技术来转换和显示温度值。

基于51单片机的数字温度计设计及应用，我们将使用51单片机作为主控芯片，采集传感器的温度数据并将其转换为数字信号，然后通过数码管显示出来。

首先，我们需要选择合适的温度传感器。

常见的温度传感器有热敏电阻、热电偶和数字温度传感器等。

在本设计中，我们将使用DS18B20数字温度传感器。

DS18B20具有高精度、数字输出、通信简单等优点，非常适合于数字温度计的设计。

接下来，我们需要设计硬件电路。

首先，将DS18B20传感器连接到51单片机的GPIO引脚，并通过一条数据线进行通信。

接下来，将51单片机的引脚连接到数码管显示模块，用于将温度值显示出来。

此外，还可以添加其他功能，如按键开关用于控制菜单切换、蜂鸣器用于报警等。

在软件设计上，首先需要初始化51单片机的GPIO引脚，配置为输入或输出模式，通信时需要配置为模拟输入模式。

然后，利用51单片机的定时器模块生成一定频率的时钟信号，用于与DS18B20传感器通信。

在温度读取过程中，我们需要发送一系列的指令给DS18B20传感器，然后接收传感器返回的温度值。

根据DS18B20传感器的数据手册，我们可以编写相应的C语言代码进行数据的读取和解析。

接着，我们需要将读取到的温度值进行转换和显示。

由于DS18B20传感器输出的温度值为16位二进制补码形式，我们可以使用移位和逻辑运算等操作进行转换。

转换后的温度值可以直接显示在数码管上，通过扫描显示的方式实时更新温度数值。

在应用方面，基于51单片机的数字温度计可以广泛应用于各种温度测量场景。

例如，可以应用于室内温度测量，工业过程控制，农业温室监测等。

由于51单片机具有低功耗、成本低廉等优点，这种数字温度计可以在各种资源有限的环境中使用。

除了基本功能外，我们还可以进行功能扩展。

例如，可以添加存储功能，将温度数据保存到外部存储器中，以便进行后续分析和处理。

基于STC89C52的数字温度计目录1、绪论 (3)2、方案选择2.1、主控芯片选择 (3)2.2、显示模块 (3)2.3、温度检测模块 (4)3、系统硬件设计3.1、51单片机最小系统设计 (4)3.2、电源供电电路设计 (5)3.3、LCD显示电路设计 (6)3.4、温度检测电路设计 (7)4、系统软件设计4.1、温度传感器数据读取流程图 (9)4.2、系统程序设计 (10)5、编程和仿真5.1、Keil编程软件 (11)5.2、proteus (11)5.3、仿真界面 (11)6、总结 (12)7、附录附录1、原理图 (12)附录2、程序清单 (13)1、绪论在信息高速发展的21世纪，科学技术的发展日新月异，科技的进步带动了测量技术的发展，现代控制设备的性能和结构发生了翻天覆地的变化。

我们已经进入了高速发展的信息时代，测量技术也成为当今科技的一个主流，广泛地深入到研究和应用工程的各个领域。

温度和人们的生活息息相关，温度的测量也就变得很重要。

2、系统方案选择2.1 主控芯片选择方案一：STC89C52RCSTC89C52RC是采用8051核的ISP在线可编程芯片，最高工作时钟频率80MHz，片内含8KB的可反复擦写1000次的Flash只读存储器，器件兼容MCS-51指令系统及8051引脚结构，芯片内集成了通用8位中央处理器和ISP Flash存储单元，具有在线可编程特定，配合PC端的控制程序即可将用户的程序代码下载进单片机内部，省去了购买通用编程器，而且速度更快。

STC89C52RC系列单片机是单时钟周期、高速、低功耗的新一代8051单片机。

方案二：ATmega8ATmega8是ATMAL公司在2002年第一季度推出的一款新型AVR高档单片机。

在AVR家族中，ATmega8是一种非常特殊的单片机，它的芯片内部集成了较大容量的存储器和丰富强大的硬件接口电路，具备AVR高档单片机MEGA系列的全部性能和特点。

基于51单片机的数字温度计实时监测方案探究数字温度计是一种能够实时监测环境温度的仪器。

本方案通过使用51单片机，将温度传感器与单片机相连接，以实现对环境温度的实时监测。

以下是本方案的详细内容。

一、硬件设计1. 硬件器材准备：准备一个51单片机开发板，一个温度传感器（如DS18B20）、若干杜邦线、一个电阻和一个LCD液晶显示屏。

2. 连接电路：将温度传感器的Vcc引脚连接到单片机的VCC引脚，将GND引脚连接到单片机的GND引脚。

将传感器的DATA引脚连接到单片机的一个IO引脚，并通过一个4.7kΩ的上拉电阻连接到VCC引脚。

将LCD显示屏的引脚连接到单片机相应的IO引脚和电源引脚。

3. 编写单片机程序：使用C语言编写单片机程序，通过读取传感器数据并将结果显示到LCD屏幕上。

程序中需要包括初始化函数、温度读取函数以及数据显示函数。

二、软件设计1. 初始化函数：在初始化函数中设置单片机的工作模式、引脚功能和相关参数，如为LCD显示屏设置数据总线引脚和控制引脚等。

2. 温度读取函数：通过单片机的IO口读取传感器数据。

使用51单片机的串行通信功能与温度传感器进行通信，并读取传感器发送的数据。

根据传感器的规格说明书，将接收到的数据转换为温度值。

3. 数据显示函数：将读取到的温度值显示到LCD屏幕上。

先清除LCD屏幕上的内容，然后使用LCD屏幕上的光标控制函数将温度值显示到特定位置。

可以选择在LCD屏幕上显示华氏度或摄氏度。

三、实时监测方案1. 循环读取温度值：在主函数中，使用一个无限循环来实现连续地读取温度值。

在每次循环中调用温度读取函数，读取传感器当前的温度值。

2. 设置温度报警：根据实际需求，在主函数中添加一个判断语句，当温度值超过或低于某个阈值时，触发温度报警。

可以通过LED灯、蜂鸣器等外设来实现报警。

3. 数据保存和上传：根据需求，可以将读取的实时温度值保存到相应的存储介质中，如SD卡或EEPROM。

基于51单片机的数字温度计设计数字温度计是一种广泛使用的电子测量设备，通过传感器将温度转化为数字信号，并显示出来。

本文将介绍基于51单片机的数字温度计的设计。

该设计将使得使用者能够准确、方便地测量温度，并实时显示在液晶显示屏上。

1. 硬件设计：- 传感器选择：在设计数字温度计时，我们可以选择使用NTC（负温度系数）热敏电阻或者DS18B20数字温度传感器作为温度传感器。

这里我们选择DS18B20。

- 信号转换：DS18B20传感器是一种数字传感器，需要通过单总线协议与51单片机进行通信。

因此，我们需要使用DS18B20专用的驱动电路，将模拟信号转换为数字信号。

- 51单片机的选择：根据设计要求选择合适的51单片机，如STC89C52、AT89S52等型号。

单片机应具备足够的IO口来与传感器和液晶显示屏进行通信，并具备足够的计算和存储能力。

- 显示屏选择：为了实时显示温度，我们可以选择使用1602型字符液晶显示屏。

该显示屏能够显示2行16个字符，足够满足我们的需求。

通过与51单片机的IO口连接，我们可以将温度数据显示在屏幕上。

2. 软件设计：- 采集温度数据：通过51单片机与DS18B20传感器进行通信，采集传感器传输的数字温度数据。

通过解析传感器发送的数据，我们可以获得当前的温度数值。

- 数据处理：获得温度数据后，我们需要对其进行处理。

例如，可以进行单位转换，从摄氏度到华氏度或者开尔文度。

同时，根据用户需求，我们还可以对数据进行滤波、校准等处理。

- 显示数据：通过与液晶显示屏的连接，我们可以将温度数据显示在屏幕上。

可以使用51单片机内部的LCD模块库来控制液晶显示屏，显示温度数据以及相应的单位信息。

- 用户交互：可以设置一些按键，通过与51单片机的IO口连接，来实现用户与数字温度计的交互。

例如，可以设置一个按钮来进行温度单位的切换，或者设置一个按钮来启动数据保存等功能。

3. 功能拓展：- 数据存储：除了实时显示当前温度，我们还可以考虑增加数据存储功能。

基于51单片机数字温度计的设计与实现数字温度计是一种能够测量环境温度并显示数值的设备。

基于51单片机的数字温度计设计与实现是指利用51单片机作为核心，结合温度传感器和其他辅助电路，实现一个能够测量温度并通过数码管显示温度数值的系统。

本文将从硬件设计和软件实现两个方面介绍基于51单片机数字温度计的具体设计与实现过程。

一、硬件设计1. 温度传感器选取在设计数字温度计时，首先需要选取合适的温度传感器。

市面上常用的温度传感器有热敏电阻、功率型温度传感器（如PT100）、数字温度传感器（如DS18B20）等。

根据设计需求和成本考虑，我们选择使用DS18B20数字温度传感器。

2. 电路设计基于51单片机的数字温度计的电路设计主要包括单片机与温度传感器的连接、数码管显示电路和电源电路。

（1）单片机与温度传感器的连接在电路中将51单片机与DS18B20数字温度传感器相连接，可采用一线总线的方式。

通过引脚的连接，实现单片机对温度传感器的读取控制。

（2）数码管显示电路为了能够显示温度数值，我们需要设计一个数码管显示电路。

根据温度传感器测得的温度值，通过数字转换和数码管驱动，将温度数值显示在数码管上。

（3）电源电路电源电路采用稳压电源设计，保证整个系统的稳定供电。

根据实际需求选择合适的电源电压，并添加滤波电容和稳压芯片，以稳定电源输出。

3. PCB设计根据电路设计的原理图，进行PCB设计。

根据电路元件的布局和连线的走向，绘制PCB板的线路、元件和连接之间。

二、软件实现1. 单片机的编程语言选择对于基于51单片机的数字温度计的软件实现，我们可以选择汇编语言或者C语言进行编程。

汇编语言的效率高，但编写难度大；C语言的可读性好，开发效率高。

根据实际情况，我们选择使用C语言进行编程。

2. 温度传感器数据获取利用单片机的IO口与温度传感器相连，通过一线总线协议进行数据的读取。

根据温度传感器的通信规则，编写相应的代码实现数据的读取。

基于51单片机数字温度计设计与实现数字温度计是一种常见的电子仪器，用于测量和显示温度。

本文将介绍如何基于51单片机设计和实现一个数字温度计。

首先，我们需要了解51单片机的基本原理和工作方式。

51单片机是一款广泛应用于嵌入式系统中的微控制器，具有低成本、易编程、可扩展等特点。

它由中央处理器、存储器、输入输出端口和定时器等组成，可以实现各种功能。

接下来，我们可以开始设计数字温度计的硬件部分。

首先，我们需要一个温度传感器，如DS18B20数字温度传感器。

该传感器具有高精度和数字输出的特点，可以直接与51单片机进行通信。

然后，将传感器与51单片机的引脚相连，通过读取传感器输出的温度值，即可得到实时的温度数据。

为了方便用户查看温度，我们可以通过数码管或LCD显示屏显示温度值。

数码管是一种7段显示器件，可以显示数字0-9的字符。

我们可以通过将温度值拆分成各个位数，然后将对应的数字发送到数码管上，实现温度的显示。

此外，我们还可以为温度计添加一些附加功能。

例如，可以通过按键切换温度的单位，从摄氏度切换到华氏度。

还可以设置温度报警功能，当温度超过一定阈值时，触发蜂鸣器或LED灯进行报警。

在软件设计方面，我们需要编写51单片机的固件程序来实现温度计的功能。

首先，我们需要初始化51单片机的引脚和定时器。

然后，可以设置一个定时器中断，用于定时读取温度传感器的数值。

在定时器中断的处理函数中，读取温度传感器的数值，并将其转换为摄氏度或华氏度，然后发送到数码管或LCD显示屏上。

此外，我们还可以添加一些交互功能，例如按键实现温度单位切换或报警阈值的设置功能。

通过按键检测的方式，可以在主循环中判断按键的按下和释放，并根据按键的状态进行相应的操作。

最后，我们需要将编写好的固件程序下载到51单片机的存储器中。

可以使用ISP编程器或者串口下载方式进行下载。

下载完成后，将51单片机与硬件连接好，就可以通过操作按键和观察数码管或LCD显示屏来实现数字温度计的功能了。

基于51单片机的数字温度计开发及应用数字温度计是一种利用数字技术来实现温度测量和显示的仪器。

它具有测量精度高、响应迅速、体积小、易于携带等优点，广泛应用于工业控制、生活中的温度测量和监控。

本文将介绍基于51单片机的数字温度计的开发及应用。

一、硬件设计1. 温度传感器选择：常见的温度传感器有热电偶、热敏电阻、半导体温度传感器等。

根据应用需求选择合适的温度传感器，如DS18B20数字温度传感器。

2. 电路设计：根据温度传感器的工作原理，设计合适的电路进行温度测量。

一种常用的电路是将温度传感器与单片机相连，通过单片机来读取传感器的温度数值。

电路设计要注意电源稳定性、信号放大和滤波等。

3. 显示器选择：可以选择液晶显示器、LED数码管等来显示温度数值。

液晶显示器可以显示更多信息，LED数码管则结构简单、适合简单的温度显示。

4. 控制器选择：选择一款合适的51单片机作为控制器，具有丰富的外设接口和较高的性价比。

如常用的STC89C52单片机。

二、软件开发1. 编程语言选择：使用C语言进行开发，具有相对较高的运行效率和开发效率。

2. 温度测量算法：根据温度传感器的特性和电路设计，编写测量算法来准确读取温度数值。

对于DS18B20传感器，可以参考其提供的通信协议进行编程。

3. 数据处理与显示：读取到温度数值后，通过算法和数据处理来获得最终的温度值。

将温度值显示在选定的显示器上，可以实现数字显示、小数点显示等功能。

4. 控制模块设计：可以根据需求设计控制模块，如报警功能、温度范围设定、温度记录等。

根据温度数值进行判断和控制，实现相应的控制逻辑。

三、应用场景1. 家庭温度监控：将数字温度计应用于家中，实时监测室内温度。

可以设置温度报警阈值，当温度超过设定值时发出警报提示。

2. 工业控制：在工业生产中，温度是一个重要的参数。

将数字温度计应用于控制系统中，实时监测生产环境的温度变化，保持生产过程的稳定性和安全性。

3. 温室农业：数字温度计可以应用于温室农业中，实时监测温室内外的温度差异，帮助农民掌握温室环境，并进行相应的调节和控制。
